平面直角坐标系
6.1.2 平面直角坐标系
纵轴 y 5 4 3 2 1 1 2 3 4 5 x 横轴
-4 -3 -2 -1 -10 -2 -3 -4
一. 教材分析 1．说教材
《平面直角坐标系》是九年制义务教育人教版七年级下 册第六章《平面直角坐标系》第一节第二小节的内容。这节 课是在学习了数轴和有序数对后安排的一次概念性教学，也 是初中生与坐标系的第一次亲密接触。平面直角坐标系的建 立架起了数与形之间的桥梁，是数形结合的具体体现。这一 节课主要是让学生认识平面直角坐标系，了解点与坐标的对 应关系；在给定的平面直角坐标系中，能根据坐标描出点的 位置，能由点的位置写出点的坐标。因此，本节课的学习， 是今后进一步学习平面直角坐标系的有关知识和借助平面直 角坐标系学习一次函数、二次函数的一个基础，它在整个初 中数学教材体系中有着举足轻重的作用。
（一） 创设情境、引出新知
情境①：这是我校全体学生做课间操的情境，你 能说出某个学生的位置吗？你是怎样确定的呢？ 这样既复习了有序数对，又承上启下，为学习平 面直角坐标系作铺垫。
四 教 学 过 程
情境②：展示有两条交叉道路，如何描述商店的位 置？此时，让学生大胆猜想，进一步又提出问题“直 线上的点对应一个数，我们借用一条数轴来确定它的 位置，那么平面上的点，对应着一对数，我们如何来 四 确定它的位置呢？”采用类比的数学方法，加以引导 分析，使学生意识到确定平面内点的位置需要借助两 教 条互相垂直的数轴，从而引进平面直角坐标系。
五 教 学 评 价
2、注重对学生学习过程的评价，促进学生 的合作能力、创新能力
五
教 在整个教学过程中，通过对学生参与 学 数学活动的程度、自信心、合作交流的意识， 评 以及独立思考的习惯、发现问题的能力进行 评价，以激励性的语言促进他们合作，培养 价 他们的创新能力。
善于迁移而求变，敢于质疑而求真， 突破定势而求新，发散思维而求异。
答：A(-5，4)，B(-4，-3)，C(3，-4)， D(5，2)， E(0，2)， F(-3，0)。
过 程
四
（四） 操作演练、形成技能
四
教学中应该注意的问题：关于坐标 平面的结构，注意两条坐标轴不属于任 何象限；要注意点的坐标是有序实数对， 如点P(x，y)，它的横坐标x和纵坐标y的 顺序是不能任意交换的，A(3，2)和B(2， 3)表示两个不同的点。一定要横坐标在 前，纵坐标在后，中间用“，”分开， 不能颠倒。
四 教 学 过 程
（六）归纳小结，形成知识
合作小结既有助于训练学生概括归纳能力, 又有助于学生在归纳过程中把所学的知识条理 化、系统化。在此环节我设计了三个问题： 1、对自己说，你有什么收获？ 2、对同学说，你有哪些温馨提示？ 3、对老师说，你还有什么困惑？ 经过学生的讨论，教师加以归纳补充总结， 并利用“人生就是一个坐标”及时对学生进行 理想教育，有利于学生人格的塑造。
一. 教材分析 3．教学重点与难点
认识平面直角坐标系和能在平面 这节课的重点： 直角坐标系中，由点求坐标，由 坐标描点。
这节课的难点： 坐标轴上的点的坐标的写法和探
索特殊的点与坐标之间的关系。
二.
教法分析
本节课以“问题情境──建立模型──巩 固训练──拓展延伸”的模式展开，引导学生从 已有的知识和生活经验出发，提出问题与学生共 同探索，讨论解决问题的方法，让学生经历知识 的形成与应用的过程，从而更好地理解数学知识 的意义。因此本节课中对于不同的内容我选择了 不同的方法。对于坐标系的产生过程，由于是本 节课的难点，我采用探索发现法；对于坐标系的 相关概念，由于其难度不大，且较为琐碎，学生 完全有能力完成阅读，因此我采用指导阅读法； 对于由点求坐标和由坐标描点，由于是本节课的 重点，我采用小组讨论和讲练相结合的方法。
三. 学法分析
教给学生良好的学习方法比直接 教给学生知识更重要。新课标倡导积极 主动，勇于探索的学习方式，把课堂交 给学生；因此本节课我主要引导学生进 行大胆猜想、自主探索、合作交流，使 他们成为学习的主人，建构起自己的知 识。这样有利于让学生主动参与教学活 动的全过程，激发他们的学习兴趣，加 深对知识的理解，培养学生的探索、创 新意识。
教 学 过 程
（四） 操作演练、形成技能
四 例1、在直角坐标系中，描出下列各点A(4，2)，B(2，
4)，C(-3，5)，D(-4，-3)，E(0，-3)，F(-5，0)。 解：见图⒌
教 学 过 程
（四） 操作演练、形成技能
例2、填空题：在括号内填入图6中A， B，C，D，E，F各点的坐标 教 A( ， )、B( ， )、C( ， )、 学 D( ， )、E( ， )、F( ， )。
一. 教材分析 2．教学目标
【知识目标】 1、了解平面直角坐标系的产生过程； 2、认识平面直角坐标系及其相关概念； 【技能目标】 1、会正确画出平面直角坐标系； 2、在给定的平面直角坐标系中，能够根据坐标指出点的位置，并且已 知点的位置写出它对应的坐标； 3、初步培养学生把现实问题抽象成数学模型的能力。 【情感目标】 1、能使学生感受到数学与现实世界的联系，增强学生“用数学”的意 识，感受数学之用； 2、培养学生严谨朴实的科学态度和勤奋自强的探索精神，以及独立思 考与合作交流的学习习惯，感受数学之实。 3、让学生得到尝试、成功的情感体验，感受数学之美。
四 教 学 过 程
（七）作业布置、分层训练 四
为了使每一个学生在一节课中都有所收 获，我设计了以下题目，由学生自己选择： A组： p44 第1、3题 B组： p59 第2、3题 C组： p45 第4、7题
实践作业：利用所学知识，建立平面 直角坐标系，描述当地的旅游景点及村庄。
教 学 过 程
1、实现评价主体、评价方式的多样化，增加 教学反馈层面。 由于学生的个体差异表现为认知方式与思维策 略的不同，以及认知水平和学习能力的差异，所以 在整个教学过程中，都应尊重学生在解决问题过程 中所表现出的不同水平，尽可能地让所有学生都能 主动参与，并引导学生在与他人的交流中提高思维 水平。在学生回答时，通过语言、目光、动作给予 鼓励与赞许，发挥评价的积极功能。尤其注意鼓励 学有困难的学生主动参与学习活动，发表自己的看 法，肯定他们的点滴进步。对学有余力并对数学有 浓厚兴趣的同学，通过布置选做题与研究性课题作 业去发展他们的数学才能。
设计理念：这样进行教学，不仅符合量力性教学原则， 更重要的是培养了学生的自学能力、语言表达能力和分析 问题、解决问题的能力，使学生在学习过程中实现了自己 的价值，有了成功感，增强了自信心、调动了学习数学的 积极性和主动性，同时真正实现了教师角色的转变。
教 学 过 程
（三）介绍历史，激发兴趣 四
介绍平面直角坐标系的创始人笛卡儿的故 事及他对数学的贡献，不但激发学生的学习兴 趣，而且对学生进行了数学文化的熏陶。教材 是线索，教师不只是课程的执行者，更是课程 的开发者。
教 学 过 程
（五） 组织游戏、拓展应用
游戏1：设每位同学都表示平面内的一个点，任意
选取一位同学代表坐标原点，让他横、纵向的同学 分别代表横轴、纵轴，分别取向右与向前为正方向， 在教室内建立平面直角坐标系。 请同学们根据老师所说的坐标特点站起来。 (1)请横、纵坐标都为0的同学站起来。 (2)请横坐标为0的同学站起来。 (3)请纵坐标为0的同学站起来。 (4)请横、纵坐标之一为0的同学站起来。 你发现了什么？(全班交流)
请横坐标为2的同学站起来。 请纵坐标为3的同学站起来。 请横纵坐标相等的同学站起来。 请横纵坐标互为相反数的同学站起来。 你得出了什么结论？(全班交流)
学 过 程
游戏2：“标点”与“报坐标”比赛，任意
叫两位学生走上讲台：一位报坐标，另一位标出相 应点所在的位置；反过来，一位指点，另一位报出 相应的坐标，看谁既快又正确。 设计理念：通过游戏的设置，不但验证了学生 所得到的结论，激发了学生的学习热情，使整个课 堂气氛达到高潮，促使每一位同学积极投身到学习 的角色中，同时使学生体会数学来源于生活，生活 中处处体现数学，把学生自我评价、学生互评隐入 到学生活动中，使学生在轻松、愉快的氛围中总结 归纳出了坐标平面内的点所具有的特征。
四 教 学 过 程
明晰：横轴上的点纵坐标为0，纵轴上的点横坐
标为0，原点坐标为(0,0)
(5)请横纵坐标均为正的同学站起来。 (6)请横纵坐标均为负的同学站起来。 四 (7)请横坐标为负、纵坐标为正的同学站起来。 (8)请横坐标为正、纵坐标为负的同学站起来。 教 你又发现了什么？(全班交流)
明晰：四个象限中点的符号特征。
学 过 程
商 店
设计理念：当平面直角坐标系 呈现在学生面前时，学生会感 到是知识的自然流露。设计这 些情境，一方面体现数学来自 于生活，反过来对生活又有指 导作用，另一方面利用学生最 为熟悉的生活情境，激发学习 兴趣，培养思维能力。
（二）指导阅读，理解ຫໍສະໝຸດ 念 四平面直角坐标系概念多，但难度不大，学生完全 有能力自己阅读理解，因此我留给学生充足的时间去 阅读教材，并及时地给予指导，再由学生相互交流总 结完成。
平面直角坐标系的名词解释
平面直角坐标系的名词解释平面直角坐标系是一种用于描述平面上点位置的数学工具。
它由两个垂直于彼此的直线组成，称为x轴和y轴。
这两条直线的交点被称为原点，通常用字母O表示。
直角坐标系可以帮助我们根据坐标的数值确定点的位置，并进行几何图形的绘制、方程的解、运动的分析等。
横坐标和纵坐标分别对应于x轴和y轴上的数值，用来表示点在平面中的位置。
横坐标一般表示为x，纵坐标一般表示为y。
通过将两个坐标值（x，y）组合在一起，我们可以定位平面上的任意一个点。
在平面直角坐标系中，坐标的取值范围是无限的，分别沿着x轴和y轴延伸。
x轴上的正方向为向右，负方向为向左；y轴上的正方向为向上，负方向为向下。
根据这个规定，我们可以将整个平面分为四个象限，分别是第一象限（x>0，y>0）、第二象限（x<0，y>0）、第三象限（x<0，y<0）和第四象限（x>0，y<0）。
平面直角坐标系在几何图形的绘制中具有重要作用。
例如，我们可以通过直线的斜率（即直线与x轴夹角的正切值）和截距（即直线与y轴的交点）来确定直线方程。
同时，我们也可以通过已知图形的几个坐标点来绘制曲线、圆、椭圆等。
在运动的分析中，坐标系可以帮助我们描述物体的运动轨迹。
通过给定物体在每个时刻的坐标值，我们可以绘制出物体的运动轨迹图。
此外，通过对物体运动轨迹的数学描述，可以计算物体的速度、加速度等物理量，从而更深入地研究物体的运动规律。
平面直角坐标系还与方程的解有紧密的联系。
当我们给定一个二元方程，则方程的解对应于平面上的点。
例如，给定一个二次方程，我们可以通过求解方程，得到该方程的根，即方程与x轴的交点，从而确定图像的位置和形状。
总之，平面直角坐标系是形象化、直观地描述平面上点位置的工具。
通过坐标系，我们可以方便地表示和计算平面上的几何图形、物体的运动轨迹以及解方程等。
不仅在数学中有着广泛的应用，而且在物理、工程、经济等领域中也扮演着重要角色。
平面直角坐标系规律
平面直角坐标系规律
在平面直角坐标系中，规律主要体现在点的坐标表示、距离
计算、直线方程和图形变换等方面。
1.坐标表示：
平面直角坐标系中，每个点都可以用一个有序对(x,y)表示，
其中x表示点在x轴上的投影长度，y表示点在y轴上的投影
长度。
根据坐标的正负，可以判断点在哪个象限。
2.距离计算：
两点之间的距离可以通过勾股定理计算，即
$d=\sqrt{(x_2x_1)^2+(y_2y_1)^2}$。
这个公式可以用来
计算两点之间的直线距离。
3.直线方程：
在平面直角坐标系中，直线可以用一般式、斜截式、点斜式
和截距式等多种形式表示。
例如，一般式表示为Ax+By+C=0，其中A、B、C为常数；斜截式表示为y=kx+b，其中k为斜率，b为y轴截距；点斜式表示为yy_1=k(xx_1)，其中(x_1,y_1)
为直线上一点的坐标；截距式表示为x/a+y/b=1，其中a、b
为x和y轴的截距。
4.图形变换：
平面直角坐标系中，常见的图形变换包括平移、旋转、缩放和对称等。
平移是通过给坐标加上一个平移向量实现，旋转是通过坐标旋转变换矩阵实现，缩放是通过给坐标乘上一个缩放因子实现，对称是通过以某一直线或点为中心实现。
总结一下，平面直角坐标系中的规律主要体现在坐标表示、距离计算、直线方程和图形变换等方面。
这些规律在几何学、图像处理、物理学等领域中都有广泛应用。
平面直角坐标系
平面直角坐标系平面直角坐标系是数学中用于描述平面上点位置的一个重要工具。
它由两条相互垂直的数轴构成，一条称为x轴，另一条称为y轴。
1. 坐标轴的定义在平面直角坐标系中，x轴水平向右延伸，y轴垂直向上延伸。
它们的交点称为原点，用O表示。
原点是坐标系的起点，也是所有点的参照点。
2. 点的坐标表示在平面直角坐标系中，每个点的位置可以通过x轴和y轴上的数值来确定。
以原点为起点，沿着x轴向右方向为正，沿着y轴向上方向为正。
因此，一个点的坐标可以表示为(x, y)。
3. 坐标的正负在坐标系中，x轴上的点有正负之分。
原点的左侧为负方向，右侧为正方向。
而y轴上的点也有正负之分。
原点的下方为负方向，上方为正方向。
因此，坐标系中的点可以落在四个象限中。
4. 象限的定义根据数轴的正负，平面直角坐标系可以分为四个象限。
第一象限位于x轴和y轴的正方向，所有坐标为正。
第二象限位于x轴的负方向，y轴的正方向，x轴坐标为负，y轴坐标为正。
第三象限位于x轴和y轴的负方向，x轴和y轴的坐标都为负。
第四象限位于x轴的正方向，y轴的负方向，x轴坐标为正，y轴坐标为负。
5. 轴线和刻度为了更容易读取和绘制点的坐标，通常会在坐标轴上加上轴线和刻度。
轴线是延伸到整个平面的直线，它们可以帮助我们更准确地读取点的坐标。
刻度是用来标记轴线上点的位置的小线段，通常以相等距离分布。
6. 点的距离和坐标变换在平面直角坐标系中，可以利用点的坐标求得两点之间的距离。
两点间的距离可以通过勾股定理来计算，即d = √[(x2 - x1)² + (y2 - y1)²]。
此外，平面直角坐标系还可以进行坐标变换，包括平移、旋转、缩放等操作。
7. 坐标系的应用平面直角坐标系广泛应用于几何学、物理学、经济学等领域。
它可以帮助我们更直观地理解和描述空间中的点和图形关系。
在几何学中，坐标系可以用来表示平面上的线段、多边形、圆等几何图形。
在物理学中，坐标系可以用来描述物体的运动轨迹和受力情况。
平面直角坐标系
平面直角坐标系平面直角坐标系是数学中常用的坐标系之一，用于描述平面上点的位置。
它由两个互相垂直的坐标轴组成，分别称为x轴和y轴。
x轴是平行于地面的水平线，y轴是垂直于地面的竖直线。
两个轴的交点称为原点O，坐标轴上的单位长度分别称为单位长度，在坐标轴上的点用有序数对(x,y)来表示。
概念距离公式是平面直角坐标系中求两点之间距离的一种方法，它利用勾股定理的原理得出。
即：两点之间的距离等于横坐标的差的平方加纵坐标的差的平方再开平方根。
假设平面直角坐标系上有两点A(x1,y1)和B(x2,y2)，则A和B之间的距离d可以表示为：d=√((x2-x1)²+(y2-y1)²)这个公式可以用来计算直线上两个点的距离，也可以用来计算任意两个点之间的距离。
中点公式是指在平面直角坐标系中，已知线段的两个端点的坐标，求线段的中点坐标的一种方法。
中点公式的原理是利用两点的坐标分别求出横坐标的平均值和纵坐标的平均值，得到线段的中点坐标。
假设平面直角坐标系上有线段的两个端点A(x1,y1)和B(x2,y2)，则线段的中点M的坐标可以表示为：M=((x1+x2)/2,(y1+y2)/2)中点公式可以简单地通过将两个端点的横坐标和纵坐标进行平均来计算出线段的中点坐标。
通过概念距离公式和中点公式，我们可以在平面直角坐标系中方便地计算出两点之间的距离和线段的中点坐标。
这些公式在几何学、物理学和计算机图形学等学科中都有广泛的应用。
平面直角坐标系是数学中基础而重要的工具之一，它不仅可以用来描述几何图形和计算空间中的点、线、面，还可以应用于解决实际问题，如测量距离、计算速度等。
同时，平面直角坐标系还可以与其他数学概念和方法相结合，如向量、导数等，形成更加完整和强大的数学分析体系。
总之，平面直角坐标系是数学中重要的工具之一，概念距离公式和中点公式是在平面直角坐标系中求解距离和中点问题时常用的方法。
通过运用这两个公式，我们可以方便地计算出两点之间的距离和线段的中点坐标，以及应用到各种实际问题中。

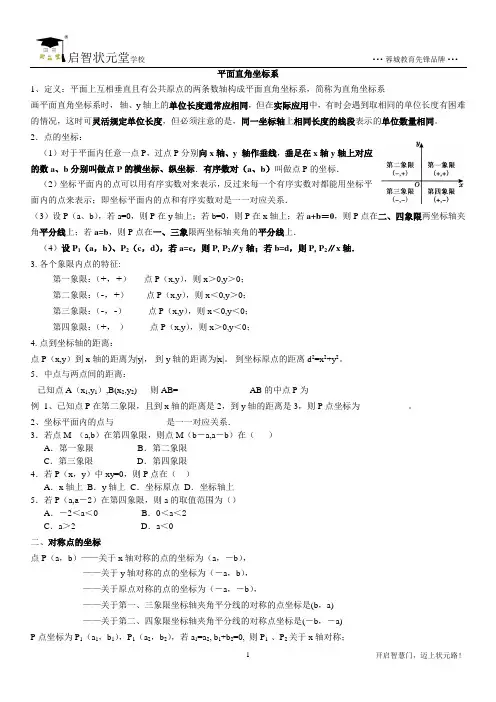

平面直角坐标系
平面直角坐标系1、定义：平面上互相垂直且有公共原点的两条数轴构成平面直角坐标系，简称为直角坐标系画平面直角坐标系时，轴、y轴上的单位长度通常应相同，但在实际应用中，有时会遇到取相同的单位长度有困难的情况，这时可灵活规定单位长度，但必须注意的是，同一坐标轴上相同长度的线段表示的单位数量相同。
2．点的坐标：（1）对于平面内任意一点P，过点P分别向x轴、y 轴作垂线，垂足在x轴y轴上对应的数a、b分别叫做点P的横坐标、纵坐标．有序数对（a、b）叫做点P的坐标．（2）坐标平面内的点可以用有序实数对来表示，反过来每一个有序实数对都能用坐标平面内的点来表示；即坐标平面内的点和有序实数对是一一对应关系．（3）设P（a、b），若a=0，则P在y轴上；若b=0，则P在x轴上；若a+b＝0，则P点在二、四象限两坐标轴夹角平分线上；若a=b，则P点在一、三象限两坐标轴夹角的平分线上．（4）设P1（a，b）、P2（c，d），若a=c，则P；P2∥y轴；若b=d，则P；P2∥x轴．3. 各个象限内点的特征:第一象限：（+，+）点P（x,y），则x＞0,y＞0；第二象限：（-，+）点P（x,y），则x＜0,y＞0；第三象限：（-，-）点P（x,y），则x＜0,y＜0；第四象限：（+，-）点P（x,y），则x＞0,y＜0；4. 点到坐标轴的距离：点P（x,y）到x轴的距离为|y|，到y轴的距离为|x|。
到坐标原点的距离d2=x2+y2。
5．中点与两点间的距离：已知点A（x1,y1）,B(x2,y2) 则AB= AB的中点P为例1、已知点P在第二象限，且到x轴的距离是2，到y轴的距离是3，则P点坐标为___________。
2、坐标平面内的点与___________ 是一一对应关系．3．若点M （a,b）在第四象限，则点M（b－a,a－b）在（）A．第一象限B．第二象限C．第三象限D．第四象限4．若P（x，y）中xy=0，则P点在（）A．x轴上B．y轴上C．坐标原点D．坐标轴上5．若P（a,a－2）在第四象限，则a的取值范围为（）A．－2＜a＜0 B．0＜a＜2C．a＞2 D．a＜0二、对称点的坐标点P（a，b）——关于x轴对称的点的坐标为（a，－b），——关于y轴对称的点的坐标为（－a，b），——关于原点对称的点的坐标为（－a，－b），——关于第一、三象限坐标轴夹角平分线的对称的点坐标是(b，a)——关于第二、四象限坐标轴夹角平分线的对称点坐标是(－b，－a)P点坐标为P1（a1，b1），P1（a2，b2），若a1=a2, b1+b2=0, 则P1 、P2关于x轴对称；若a 1+a 2=0， b 1=b 2， 则P 1 、P 2关于y 轴对称；若a 1+a 2=0， b 1+b 2=0， 则P 1 、P 2关于原点轴对称.例 1、已知点P （－3， 2），点A 与点P 关于y 轴对称，则A 点的坐标为______例2、矩形ABCD 中的顶点A 、 B 、C 、D 按顺时针方向排列，若在平面直角坐标系中，B 、D 两点对应的坐标分别是（2，0），（0，0），且A 、C 关于x 轴对称，则C 点对应的坐标是（ ）A 、（1， 1）B 、（1，－1）C 、（1，－2）D 、（ 2 ，－ 2 ）例3、点P(3，－4）关于y 轴的对称点坐标为__ __，它关于x 轴的对称点坐标为__ __．它关于原点的对称点坐标为_____．例4、若P （a, 3－b ）,Q(5, 2)关于x 轴对称，则a=___， b=______例5、在平面直角坐标系中，如图，矩形OABC 的OA= 3 ，AB=l ，将矩形OABC 沿OB 对折，点A 落在点A ′上，求A ′点坐标．例6、已知等边△ABC 的两个顶点坐标为A （-4，0），B （2，0），求：（1）点C 的坐标；（2）•△ABC 的面积。
平面直角坐标系与空间直角坐标系
平面直角坐标系与空间直角坐标系直角坐标系是数学中常用的坐标系统，用于确定点在平面或空间中的位置。
其中，平面直角坐标系是用来描述平面上的点的位置，而空间直角坐标系则是用来描述三维空间中的点的位置。
一、平面直角坐标系平面直角坐标系由两条互相垂直的坐标轴组成，分别为x轴和y轴。
这两条轴相交于原点O，分别向右和上延伸。
在平面直角坐标系中，任意点的位置可以由其在x轴和y轴上的坐标来确定。
标记一个点P在平面直角坐标系上，可以使用一个有序数对(x, y)表示，其中x为点P在x轴上的坐标，y为点P在y轴上的坐标。
例如，若点P的坐标为(3, 4)，则表示点P横坐标为3，纵坐标为4，将点P与(3, 4)这个数对对应起来。
在平面直角坐标系中，直角坐标满足右手定则。
向右和向上的方向分别被定义为正方向，向左和向下的方向分别被定义为负方向。
根据这个规则，可以定义出平移、旋转等运算。
二、空间直角坐标系空间直角坐标系是平面坐标系的扩展，它由三条互相垂直的轴组成，分别为x轴、y轴和z轴。
这三条轴相交于原点O，在各自的轴上分别向右、上和外延伸。
在空间直角坐标系中，任意点的位置可以由其在x 轴、y轴和z轴上的坐标来确定。
和平面直角坐标系类似，标记一个点P在空间直角坐标系上，可以使用一个有序数组(x, y, z)表示，其中x为点P在x轴上的坐标，y为点P在y轴上的坐标，z为点P在z轴上的坐标。
例如，若点P的坐标为(1, 2, 3)，则表示点P横坐标为1，纵坐标为2，高度为3。
在空间直角坐标系中，同样满足右手定则。
向右、向上和指向观察者外延的方向被定义为正方向，向左、向下和指向观察者内缩的方向被定义为负方向。
这样的定义使得在空间直角坐标系中可以进行平移、旋转、缩放等几何变换。
三、平面直角坐标系与空间直角坐标系的区别与联系平面直角坐标系和空间直角坐标系有许多相似之处，但也存在一些显著的不同。
首先，平面直角坐标系只有两个轴，用来描述平面上的点的位置，而空间直角坐标系有三个轴，用来描述三维空间中的点的位置。
平面直角坐标系
练一练: 练一练 写出图中点A、 、 、 、 、 、 、 写出图中点 、B、C、D、E、F、G、H 的坐标 y
B （-6，5） ， ）
7 ， ） 6F （0，6） A （3，5） ， ） 5 4 3 2 1
a、X轴的纵坐标为（ 0 ） 、 轴的纵坐标为（ 轴的纵坐标为 Y轴的横坐标为（ 0 ） 轴的横坐标为（ 轴的横坐标为 原点坐标为（ ， 原点坐标为（0，0）
例3、一个直四棱柱的俯视图如图所示，请建立适当的坐标系， 、一个直四棱柱的俯视图如图所示，请建立适当的坐标系， 在直角坐标系中作出俯视图，并标出各顶点的坐标: 在直角坐标系中作出俯视图，并标出各顶点的坐标 y D 单位:mm 单位 分析： 分析：为了使这个直四棱柱俯视 200 图的各个顶点坐标容易确定， 图的各个顶点坐标容易确定，可 C 以把点Ｅ作为坐标的原点， 以把点Ｅ作为坐标的原点，线段 4 D(0,3.5) 150 ＡＢ画在 轴上，那么ＤＥ 画在x轴上 ＤＥ就落在 ＡＢ画在 轴上，那么ＤＥ就落在 • E y轴上，选择适当的比例，求出Ａ、 轴上，选择适当的比例，求出Ａ、 轴上 3 B 100 200 50 Ｂ、Ｃ、Ｄ、各点的坐标 各点的坐标， A Ｂ、Ｃ、Ｄ、各点的坐标，再描 2 C(2.5,1.5) 用线段连结起来， 点、用线段连结起来，就得到所 • 思考：（1）为了较方便地 思考： ） 建立直角坐标系如右图， 求图形。 解：建立直角坐标系如右图，选 求图形。 1 确定点A， :１０，取点Ｅ 确定点 ，点B在坐标系中为直角 Ａ(-1,0) 在坐标系中 择比例为１ １０， 择比例为１ １０ 取点Ｅ B(2,0) • 的坐标，可怎样选择x轴 的坐标，可怎样选择 轴？ 2 １ x 坐标系的原点， 坐标系的原点，使俯视图中的线 -１ 0 1 • 3 为较方便地确定点D的坐标 的坐标， 为较方便地确定点 的坐标， ＡＢ在 轴上，则可得Ａ、Ｂ、 段ＡＢ在Ｘ轴上，则可得Ａ、Ｂ、 如何选择y轴？（2） 如何选择 轴？（ ）根据所 根据上述坐标在直角坐标系中 Ｃ、Ｄ各点的坐标分别为 Ｃ、Ｄ各点的坐标分别为 标注的尺寸， 标注的尺寸，如何选择坐标 作点A,B,C,D,并用线段依次连 作点 并用线段依次连 （-１,０），（２,０） １ ０），（２ ０ 轴的单位长度？ 轴的单位长度？ 结各点, 结各点
平面直角坐标系
平面直角坐标系具有简单易行、直观形象、易于理解与运用 等优点。
平面直角坐标系的重要性
1 2 3
描述平面内点的位置
通过平面直角坐标系，可以用坐标表示平面内 的任意一点，准确描述点的位置。
建立函数图像
通过平面直角坐标系，可以将函数关系式与图 像联系起来，将抽象的数学概念变得形象具体 。
解决实际问题
坐标系的转换方法
旋转矩阵
01
在平面直角坐标系中，通过旋转矩阵对坐标进行变换，可以将
一个坐标系转换到另一个坐标系。
平移矩阵
02
在平面直角坐标系中，通过平移矩阵对坐标进行变换，可以将
一个坐标系转换到另一个坐标系。
缩放矩阵
03
在平面直角坐标系中，通过缩放矩阵对坐标进行变换，可以将
一个坐标系转换到另一个坐标系。
平面直角坐标系被广泛应用于各个领域，如物 理学、化学、生物学等，成为解决实际问题的 有效工具。
平面直角坐标系的历史与发展
起源与发展
平面直角坐标系起源于16世纪末17世纪初，法国数学家笛卡尔在数学领域中 的创新与发现，它为数学的发展带来了革命性的进步。
不断完善
随着数学和科学的不断发展，平面直角坐标系被不断完善和改进，形成了现 有的形式。同时，在计算机图形学等领域，平面直角坐标系也得到了广泛的 应用。
9。
04
平面直角坐标系
平面直角坐标系可以用于描述地球上任意一点的地理位置，与经纬度系统相对应 。
地图投影
地图投影是将地球表面球面坐标转换为平面坐标的方法，平面直角坐标系为地图 投影提供了基础。
在物理学上的应用
运动学
平面直角坐标系用于描述物体的位置、速度和加速度等运动 参数。
平面直角坐标系
多维坐标系是在三维坐标系的 基础上扩展出来的，用于描述 更高维度的空间中点的位置。
多维坐标的表示方 法
多维坐标系中的点可以通过多 个坐标值来表示，例如四维坐 标系中的点可以用（x, y, z, w ）表示。
多维坐标的应用
多维坐标系广泛应用于数学、 物理学和计算机科学等领域， 用于描述高维空间中的物体和 现象。例如在量子力学中，需 要使用多维坐标来描述粒子的 状态和运动。
平面内的任意一点P 都可以用一对有序数 对(x, y)唯一确定。
它由一个水平的x轴 和垂直的y轴组成， 两者相交于原点。
平面直角坐标系的基本元素
轴
x轴和y轴，用于定位和测量点的位置。
原点
坐标系的起点，用(0,0)表示。
象限
将平面分为四个区域，分别是第一象限(x>0, y>0)、第二象限 (x<0, y>0)、第三象限(x<0, y<0)、第四象限(x>0, y<0)。
03
平面直角坐标系中的点
点的坐标表示
点的横坐标
在平面直角坐标系中，点 的横坐标沿x轴正方向为正 ，负方向为负。
点的纵坐标
在平面直角坐标系中，点 的纵坐标沿y轴正方向为正 ，负方向为负。
坐标原点
平面直角坐标系的原点为 (0,0)。
点的位置确定
根据坐标确定点
在平面直角坐标系中，每一个点都对 应一个唯一的坐标。
三维坐标系
三维坐标系的概念
三维坐标系是在二维坐标系的基础上增加一 个维度，用于描述空间中点的位置。它由三 个互相垂直的坐标轴组成。
三维坐标的表示方法
三维坐标系中的点可以通过三个坐标值（x, y, z）进 行表示。
三维坐标的应用
平面直角坐标系的应用
平面直角坐标系的应用一、引言平面直角坐标系被广泛应用于几何学、物理学、工程学以及其他许多领域中。
它是一种用于在平面上确定点位置的坐标系统。
本文将探讨平面直角坐标系的基本概念、应用以及在不同领域中的实际应用案例。
二、平面直角坐标系的基本概念平面直角坐标系由两条相互垂直的直线组成，分别称为X轴和Y轴。
这两条直线的交点被称为坐标原点(O)。
X轴和Y轴将平面分成四个象限，分别编号为第一象限、第二象限、第三象限和第四象限。
三、1. 几何学应用平面直角坐标系在几何学中被广泛应用。
通过给出点的坐标，我们可以确定该点在平面上的位置。
这种坐标系使得计算坐标之间的距离、角度和面积等几何量变得更加简单和直观。
2. 物理学应用在物理学中，平面直角坐标系被用于描述物体在平面上的位置和运动。
例如，在力学中，我们可以通过使用平面直角坐标系来分析物体在平面上的受力情况，从而计算其加速度、速度和位移等物理量。
3. 工程学应用工程学中广泛应用平面直角坐标系。
例如，在建筑工程中，使用该坐标系可以绘制建筑平面图，并确定建筑物各个部分的位置和尺寸。
在土木工程中，平面直角坐标系可用于设计道路和桥梁的布局，计算地形高程和坡度等。
4. 统计学应用平面直角坐标系在统计学中也有重要的应用。
例如，在数据分析中，可以使用该坐标系来绘制散点图，直观地展示数据的分布情况和相关性。
此外，平面直角坐标系还可以用于绘制直方图、箱线图等图表，帮助我们更好地理解和解释数据。
四、平面直角坐标系的实际应用案例1. GPS定位系统全球定位系统（GPS）是一种通过卫星信号定位的技术，其中使用了平面直角坐标系。
GPS接收器通过接收多颗卫星发送的信号，计算出其在平面直角坐标系中的位置，从而确定接收器所在的地理位置。
2. 图像处理在图像处理中，平面直角坐标系被用于描述图像中像素的位置。
通过给定像素在X轴和Y轴上的坐标，我们可以准确定位图像中的某个点，并进行各种图像处理操作，如裁剪、旋转和缩放等。
