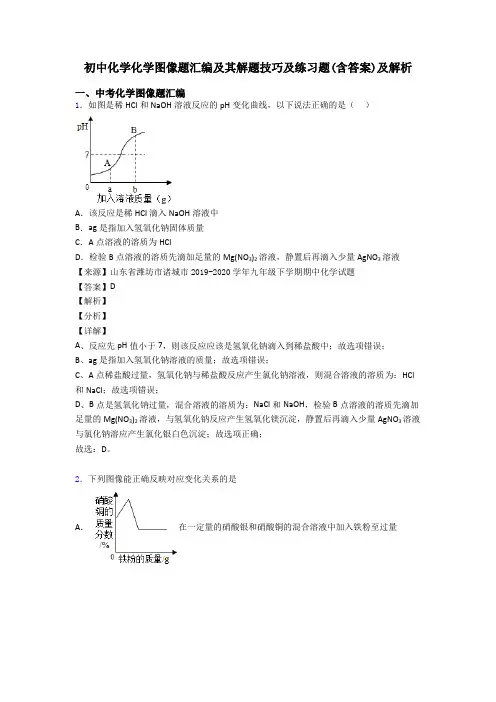

初中化学化学图像题汇编解题技巧(超强)及练习题(含答案)
初中化学化学图像题汇编及其解题技巧及练习题(含答案)及解析
初中化学化学图像题汇编及其解题技巧及练习题(含答案)及解析
一、中考化学图像题汇编
1．如图是稀HCl和NaOH溶液反应的pH变化曲线，以下说法正确的是（ ）
A．该反应是稀HCl滴入NaOH溶液中
B．ag是指加入氢氧化钠固体质量
C．A点溶液的溶质为HCl
D．检验B点溶液的溶质先滴加足量的Mg(NO3)2溶液，静置后再滴入少量AgNO3溶液
【来源】山东省潍坊市诸城市2019-2020学年九年级下学期期中化学试题
【答案】D
【解析】
【分析】
【详解】
A、反应先pH值小于7，则该反应应该是氢氧化钠滴入到稀盐酸中；故选项错误；
B、ag是指加入氢氧化钠溶液的质量；故选项错误；
C、A点稀盐酸过量，氢氧化钠与稀盐酸反应产生氯化钠溶液，则混合溶液的溶质为：HCl和NaCl；故选项错误；
D、B点是氢氧化钠过量，混合溶液的溶质为：NaCl和NaOH，检验B点溶液的溶质先滴加足量的Mg(NO3)2溶液，与氢氧化钠反应产生氢氧化镁沉淀，静置后再滴入少量AgNO3溶液与氯化钠溶应产生氯化银白色沉淀；故选项正确；
故选：D。
2．下列图像能正确反映对应变化关系的是
A． 在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量 B． 一氧化碳还原氧化铁
C． 质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应
D． 向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉
【答案】D
【解析】
【详解】
A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数将变成0，故A错误；
B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减少直至氧化铁反应完全，固体的质量将保持不变，故B错误；
C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应生成的二氧化碳质量相同，故C错误；
D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉，刚开始金属不足，相同质量的锌和铁，铁生成的氢气质量较多；金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，最终生成的氢气应该相等，故D正确。

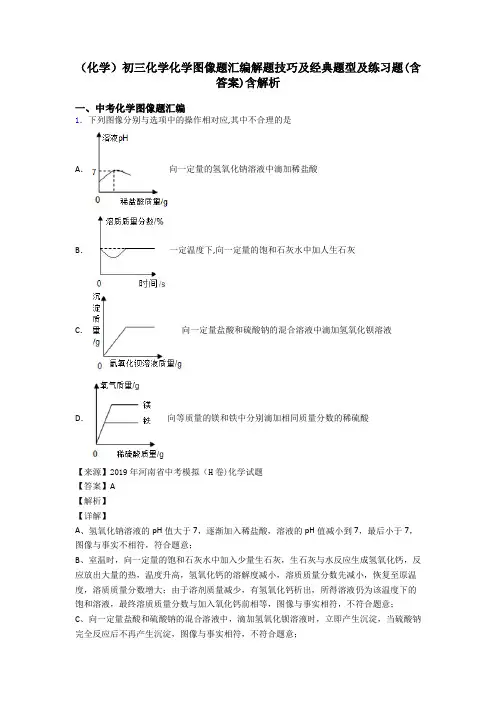

(化学)初三化学化学图像题汇编解题技巧及经典题型及练习题(含答案)含解析
（化学）初三化学化学图像题汇编解题技巧及经典题型及练习题(含答案)含解析
一、中考化学图像题汇编
1．下列图像分别与选项中的操作相对应,其中不合理的是
A． 向一定量的氢氧化钠溶液中滴加稀盐酸
B． 一定温度下,向一定量的饱和石灰水中加人生石灰
C． 向一定量盐酸和硫酸钠的混合溶液中滴加氢氧化钡溶液
D． 向等质量的镁和铁中分别滴加相同质量分数的稀硫酸
【来源】2019年河南省中考模拟（H卷)化学试题
【答案】A
【解析】
【详解】
A、氢氧化钠溶液的pH值大于7，逐渐加入稀盐酸，溶液的pH值减小到7，最后小于7，图像与事实不相符，符合题意；
B、室温时，向一定量的饱和石灰水中加入少量生石灰，生石灰与水反应生成氢氧化钙，反应放出大量的热，温度升高，氢氧化钙的溶解度减小，溶质质量分数先减小，恢复至原温度，溶质质量分数增大；由于溶剂质量减少，有氢氧化钙析出，所得溶液仍为该温度下的饱和溶液，最终溶质质量分数与加入氧化钙前相等，图像与事实相符，不符合题意；
C、向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液时，立即产生沉淀，当硫酸钠完全反应后不再产生沉淀，图像与事实相符，不符合题意； D、等质量的金属镁和铁中分别滴入溶质质量分数相等的稀硫酸至过量，开始时金属过量，稀硫酸完全反应，生成氢气的质量相同；当向等质量的镁和锌中加入溶质质量分数相同的稀硫酸至过量，则镁和锌全部参加反应，22Mg+2HClMgCl+H242═，22Fe+2HClFeCl+H562═通过反应的化学方程式以及金属与酸反应生成氢气的质量关系可以看出，镁生成的氢气大于铁，图像与事实相符，不符合题意。故选A。
2．下列各图象不能正确反映各对应变化的是（ ）
A．向一定量的氢氧化钠溶液中滴加稀盐酸
B．一定量的石灰石与足量的稀盐酸反应
C．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液
D．相等质量的镁和铁分别与足量的10%稀硫酸反应

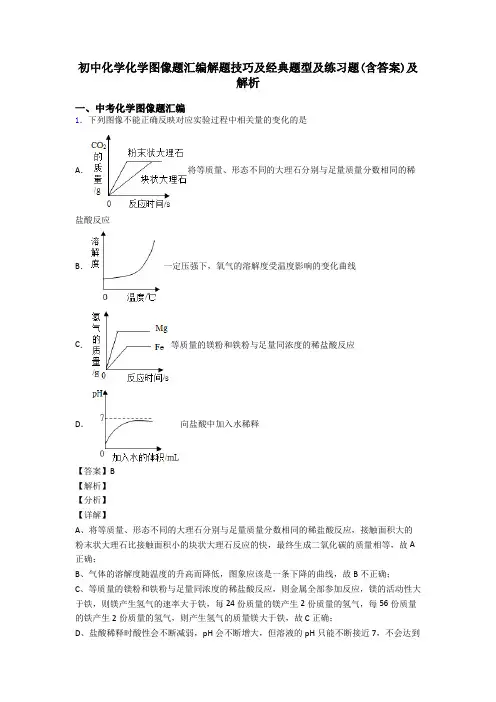

初中化学化学图像题汇编解题技巧及经典题型及练习题(含答案)及解析
初中化学化学图像题汇编解题技巧及经典题型及练习题(含答案)及解析
一、中考化学图像题汇编
1．下列图像不能正确反映对应实验过程中相关量的变化的是
A．将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应
B．一定压强下，氧气的溶解度受温度影响的变化曲线
C．等质量的镁粉和铁粉与足量同浓度的稀盐酸反应
D．向盐酸中加入水稀释
【答案】B
【解析】
【分析】
【详解】
A、将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应，接触面积大的粉末状大理石比接触面积小的块状大理石反应的快，最终生成二氧化碳的质量相等，故A正确；
B、气体的溶解度随温度的升高而降低，图象应该是一条下降的曲线，故B不正确；
C、等质量的镁粉和铁粉与足量同浓度的稀盐酸反应，则金属全部参加反应，镁的活动性大于铁，则镁产生氢气的速率大于铁，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，则产生氢气的质量镁大于铁，故C正确；
D、盐酸稀释时酸性会不断减弱，pH会不断增大，但溶液的pH只能不断接近7，不会达到7，故D正确。故选B。
【点睛】
金属与足量酸反应产生氢气的质量与金属的化合价金属的相对原子质量成正比
2．向一定量的盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液。下列有关质量关系图像中不正确的是
A． B．
C． D．
【答案】C
【解析】
【分析】
盐酸与氯化钙混合液加入碳酸钠溶液时，盐酸先与碳酸钠，生成氯化钠、二氧化碳和水，此时先出现气泡，在盐酸被消耗完毕后，二氧化碳不在生成，气体质量不再增加，然后碳酸钠与氯化钙再反应，生成碳酸钙沉淀和氯化钠，这时才有沉淀出现，质量增加，当氯化钙被消耗完毕后，不再产生沉淀，沉淀质量不在增加。
【详解】
A、图像表示的沉淀与加入碳酸钠溶液质量的关系，由分析可知，碳酸钠一开始加入先与盐酸反应，在盐酸消耗完毕后，才与氯化钙反应产生沉淀，继续加热碳酸钠溶液，沉淀增加，当氯化钙完全反应后，质量不再增加，所以沉淀随碳酸钠加入量的关系时，开始没有沉淀，过一段时间沉淀出现，质量增加，直至氯化钙消耗完毕，质量不再变化，选项A正确；
【化学】初中化学化学图像题汇编解题技巧讲解及练习题(含答案)
【化学】初中化学化学图像题汇编解题技巧讲解及练习题(含答案)
一、中考化学图像题汇编
1．如图所示图象能正确反映其对应关系的是
A．向氢氧化钠溶液中加水稀释
B．浓硫酸在空气中敞口放置一段时间
C．向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH溶液
D．电解水
【来源】重庆市万州区万州二中2019-2020学年九年级下学期第二次月考化学试题
【答案】C
【解析】
【分析】
【详解】
A、向氢氧化钠溶液中加水碱性变弱，但是不会变成酸性，pH不会小于7，图像与变化不符，错误；
B、浓硫酸在空气中敞口放置一段时间，因为浓硫酸具有吸水性，浓硫酸会被稀释，溶质质量分数会变小不会增大，图像与变化不符，错误；
C、向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH溶液会发生反应；
24242HSO2NaOH=NaSO2HO 和4224CuSO2NaOH=Cu(OH)NaSO 刚开始硫酸和氢氧化钠反应没有沉淀生成，当硫酸和氢氧化钠反应完之后，氢氧化钠开始和硫酸铜反应开始生成沉淀，反应结束之后，沉淀质量不变出现一条水平线，选项符合题意，正确；
D、电解水生成的氢气和氧气体积比为2：1，质量比不是2：1，图像错误；
故选：C
2．向下表中的甲物质中逐滴加入乙物质溶液至过量，符合如下曲线描述的是
序号 甲 乙
① 硫酸和硫酸铜的混合溶液 氢氧化钠溶液
② 氢氧化钠和氯化钡的混合溶液 稀硫酸
③ 氯化钠和氯化钙的混合溶液 碳酸钠溶液
④ 铜锌的混合物粉末 稀盐酸
A．①② B．② C．①②③ D．①②④
【答案】A
【解析】
【分析】
【详解】
①向硫酸和硫酸铜的混合溶液加入氢氧化钠溶液，由于硫酸的存在，氢氧化钠不能与硫酸铜反应生成了氢氧化铜沉淀；氢氧化钠先与硫酸反应生成硫酸钠和水，既无气体也无沉淀；待硫酸完全反应后，所加入的氢氧化钠开始与硫酸铜反应产生氢氧化铜蓝色沉淀至硫酸铜完全反应为止，与曲线所示一致，故正确；②向氢氧化钠和氯化钡的混合溶液中滴加稀硫酸，加入硫酸开始硫酸就与氢氧化钠和氯化钡同时反应，因此一开始就产生硫酸钡沉淀至氯化钡完全反应为止，与曲线所示不一致，故不正确；③向氯化钠和氯化钙的混合溶液加入碳酸钠溶液，氯化钙与碳酸钠生成不溶于水碳酸钙沉淀，因此随溶液的加入生成沉淀的量不断增加，至氯化钙完全反应为止；与曲线所示不一致，故不正确；④向铜锌合金中滴加稀盐酸，锌与盐酸反应放出氢气而铜不反应，因此随稀盐酸的加入氢气就不断放出至锌完全反应为止，与曲线所示不一致，故不正确。综上所述，只有①正确。故选A。

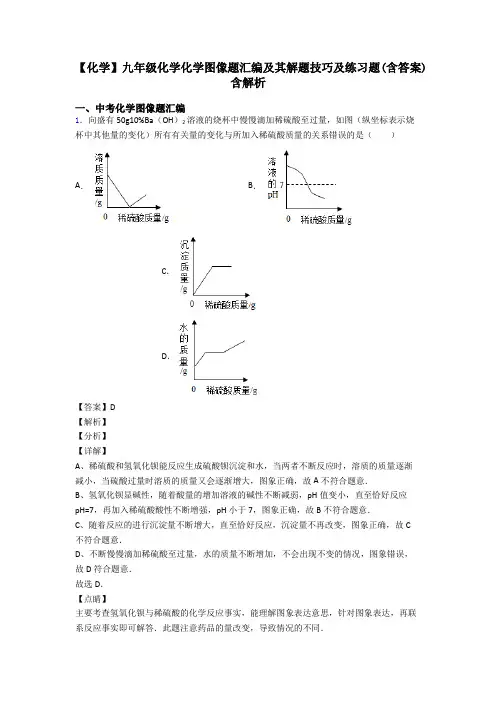

【化学】九年级化学化学图像题汇编及其解题技巧及练习题(含答案)含解析
【化学】九年级化学化学图像题汇编及其解题技巧及练习题(含答案)含解析
一、中考化学图像题汇编
1．向盛有50g10%Ba（OH）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（ ）
A． B．
C．
D．
【答案】D
【解析】
【分析】
【详解】
A、稀硫酸和氢氧化钡能反应生成硫酸钡沉淀和水，当两者不断反应时，溶质的质量逐渐减小，当硫酸过量时溶质的质量又会逐渐增大，图象正确，故A不符合题意．
B、氢氧化钡显碱性，随着酸量的增加溶液的碱性不断减弱，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象正确，故B不符合题意．
C、随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故C不符合题意．
D、不断慢慢滴加稀硫酸至过量，水的质量不断增加，不会出现不变的情况，图象错误，故D符合题意．
故选D．
【点睛】
主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答．此题注意药品的量改变，导致情况的不同．
2．下列化学反应不符合如图情形一组是（ ）
A．往氢氧化钠与苏打的混合溶液中逐量滴加稀盐酸
B．往硫酸与硝酸铜的混合溶液中逐量滴加氢氧化钡溶液
C．往盐酸与氯化镁的混合溶液中逐量滴加氢氧化钠溶液
D．往氯化铜与盐酸的混合溶液中逐量滴加氢氧化钠溶液
【答案】B
【解析】
【分析】
【详解】
A、根据优先反应原则，氢氧化钠先与稀盐酸反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再与碳酸钠反应生成氯化钠、二氧化碳和水，故一开始无气体产生，待氢氧化钠完全反应后，气体的质量逐渐增加，待碳酸钠完全反应后，质量不再变化，不符合题意；
B、根据优先反应原则，氢氧化钡先与硫酸反应生成硫酸钡和水，待硫酸完全反应后，氢氧化钡再与硝酸铜反应生成氢氧化铜和硝酸钡，故一开始，就有沉淀产生，符合题意；

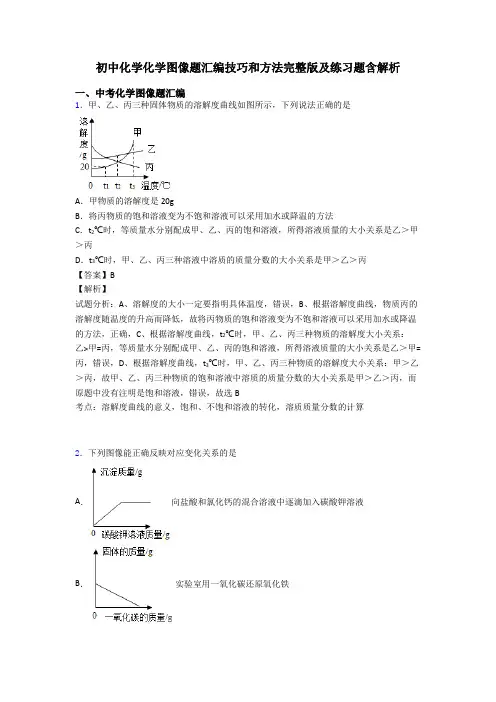

初中化学化学图像题汇编技巧和方法完整版及练习题含解析
初中化学化学图像题汇编技巧和方法完整版及练习题含解析
一、中考化学图像题汇编
1．甲、乙、丙三种固体物质的溶解度曲线如图所示，下列说法正确的是
A．甲物质的溶解度是20g
B．将丙物质的饱和溶液变为不饱和溶液可以采用加水或降温的方法
C．t2℃时，等质量水分别配成甲、乙、丙的饱和溶液，所得溶液质量的大小关系是乙＞甲＞丙
D．t3℃时，甲、乙、丙三种溶液中溶质的质量分数的大小关系是甲＞乙＞丙
【答案】B
【解析】
试题分析：A、溶解度的大小一定要指明具体温度，错误，B、根据溶解度曲线，物质丙的溶解度随温度的升高而降低，故将丙物质的饱和溶液变为不饱和溶液可以采用加水或降温的方法，正确，C、根据溶解度曲线，t2℃时，甲、乙、丙三种物质的溶解度大小关系：乙>甲=丙，等质量水分别配成甲、乙、丙的饱和溶液，所得溶液质量的大小关系是乙＞甲=丙，错误，D、根据溶解度曲线，t3℃时，甲、乙、丙三种物质的溶解度大小关系：甲＞乙＞丙，故甲、乙、丙三种物质的饱和溶液中溶质的质量分数的大小关系是甲＞乙＞丙，而原题中没有注明是饱和溶液，错误，故选B
考点：溶解度曲线的意义，饱和、不饱和溶液的转化，溶质质量分数的计算
2．下列图像能正确反映对应变化关系的是
A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液
B．实验室用一氧化碳还原氧化铁 C．加热氯酸钾和二氧化锰的混合物制取氧气
D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水
【答案】C
【解析】
【详解】
A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；
B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；
初中化学化学图像题汇编解题技巧及经典题型及练习题(含答案)
初中化学化学图像题汇编解题技巧及经典题型及练习题(含答案)
一、中考化学图像题汇编
1．等质量的M、N两种金属，分别与相同质量分数的足量稀盐酸反应（已知M、N在生成物中均为+2价），生成氢气质量和反应时间的关系如图所示，下列叙述正确的是
A．M、N两种金属中较活泼的是N B．生成H2的质量M＜N
C．相对原子质量较大的是N D．产生H2的速率N＞M
【答案】C
【解析】
【分析】
【详解】
A、根据图表中M反应时间短，可知M的活动性比N强，故A不正确；
B、根据图表中纵坐标可知，生成H2的质量M＞N，故B不正确；
C、金属是等质量的，化合价相等，所以氢气的质量越多，该金属的相等原子质量越小，相对原子质量较大的是N，故C正确；
D、根据反应时间，可知产生氢气的速度M＞N，故D不正确。故选C。
2．下列所示图像能正确反应实验或化学反应事实的是
A．稀H2SO4滴入BaCl2溶液中
B．往部分变质的NaOH溶液中滴加稀盐酸 C．等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应
D．等质量，等质量分数的过氧化氢溶液制取O2
【答案】B
【解析】
【详解】
A、稀H2SO4滴入BaCl2溶液中，产生白色的硫酸钡沉淀，且硫酸钡不溶于酸，沉淀不会减小，与曲线不相符，不符合题意；
B、部分变质的NaOH溶液中含有碳酸钠，往其中滴加稀盐酸，盐酸先与氢氧化钠钠反应生成氯化钠和水，没有气泡产生，氢氧化钠反应完后，盐酸再与碳酸钠反应有二氧化碳气体生成，直至碳酸钠反应完，与曲线符合，符合题意；
C、等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应，相对原子质量MgZn>Fe，所以镁产生氢气最多，反应速率最快，锌反应速率居中，产生氢气最小，与曲线不相符，不符合题意；
D、等质量，等质量分数的过氧化氢溶液制取O2，有二氧化锰反应速度快，没有二氧化锰速度慢，但产生的氧气质量相等，与曲线不符合，不符合题意。故选B。
初三化学图像题 金属及酸碱盐反应解题技巧(超强)及练习题(含答案)及解析
初三化学图像题 金属及酸碱盐反应解题技巧(超强)及练习题(含答案)及解析
一、化学图像题 金属及酸碱盐反应的图像
1．下列图像与对应叙述相符合的是
A．向一定量的锌粒中加入稀盐酸
B．向 pH=3 的溶液中加水
C．一定量的镁条在密闭容器里与氧气反应
D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液
【答案】D
【解析】
【分析】
【详解】
A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；
B、向 pH=3 的溶液中加水，最终溶液的pH不可能大于7，选项B错误；
C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；
D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。故选D。
2．某实验小组向H2SO4和CuSO4(CuSO4溶液显酸性)的混合溶液中滴加NaOH溶液至过量后绘制了四幅对应关系图，下列图像错误的是
A． B． C． D．
【答案】B
【解析】
【详解】
A.向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠会优先和硫酸进行反应，当硫酸反应完全时，氢氧化钠再与硫酸铜进行反应生成氢氧化铜沉淀和硫酸钠，所以需要加入氢氧化钠溶液至一定量时才会开始出现沉淀,A正确;
B.向硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，溶质的质量增加，待硫酸反应完之后氢氧化钠和硫酸铜进行反应生成硫酸钠和氢氧化铜沉淀，溶质的质量减小,B错误;
C.硫酸和硫酸铜的混合溶液显酸性,随着氢氧化钠溶液的加入，溶液酸性逐渐减弱，当硫酸和氢氧化钠反应完全时，溶液中的溶质为硫酸钠和硫酸铜，因硫酸铜显酸性，随着氢氧化钠的加入,溶液pH继续变大，直至硫酸铜和氢氧化钠完全反应时，溶液中溶质为硫酸钠，溶液显中性，当氢氧化钠溶液加入过量时，溶液显碱性,溶液的碱性会随氢氧化钠溶液的加入一直增加,最终接近所加入的氢氧化钠溶液的pH,C正确;
(化学)初中必备化学化学图像题汇编技巧全解及练习题(含答案)及解析
（化学）初中必备化学化学图像题汇编技巧全解及练习题(含答案)及解析
一、中考化学图像题汇编
1．下列四个图像反映了对应实验过程中相关量的变化，其中不正确的是（ ）
A．在部分变质的NaOH溶液中滴加稀盐酸
B．O2的溶解度受温度影响的变化曲线
C．等质量的Mg粉和Fe粉与足量同浓度的稀盐酸反应
D．硫酸溶液稀释过程中pH的变化
【来源】2015年人教版初中化学九年级下册期末练习卷（带解析)
【答案】B
【解析】
【详解】
A.由于部分变质的氢氧化钠中含有碳酸钠，而放入盐酸后先要与氢氧化钠反应生成氯化钠和水，故开始后在反应的过程中无气体产生，氢氧化钠反应完全后盐酸会与碳酸钠反应生成二氧化碳直至反应结束气体质量不会变化，图像正确，不符合题意；
B.由于气体的溶解度随温度的升高而降低，所以该图像应该是一条下降的曲线，图像错误，符合题意；
C.镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些(图像更陡一些)，由于金属与酸反应生成氢气的质量＝×金属的质量金属化合价金属的相对原子质量 ，所以同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，图像正确，不符合题意； D.由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能无限的接近7，图像正确，不符合题意。故选B。
2．向一定质量的CaCl2和HC1的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，实验过程中加入Na2CO3溶液的质量与产生沉淀或气体的质量关系如图所示。下列说法错误的是
A．P点时的溶液只含一种溶质
B．R点时的溶液只含一种溶质
C．0至P过程中溶液的pH变大
D．Q至R段表示生成沉淀的过程
【答案】A
【解析】
【分析】
【详解】
向一定质量的CaCl2和HC1的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，碳酸钠先于稀盐酸反应，再与氯化钙反应。
【化学】初中化学化学图像题汇编的基本方法技巧及练习题及练习题(含答案)含解析
【化学】初中化学化学图像题汇编的基本方法技巧及练习题及练习题(含答案)含解析
一、中考化学图像题汇编
1．下列四个图像分别对应四个变化，其中正确的是（）
A． 将水通电一段时间
B．向一定量的硝酸银溶液中插入铜丝
C． 分别向等质量的锌、铁中滴加等质量分数的稀盐酸
D．分别向等质量的溶质质量分数为15%、10%的 盐酸中不断加水
【来源】广东省广州市越秀区广州市第三中学2018-2019学九年级下学期期中化学试题
【答案】B
【解析】
【详解】
A、将水通电一段时间后，氧气和氢气的体积比约为1：2，不是质量比为1：2，图像与事实不相符，故A错误；
B、铜和硝酸银溶液反应生成银和硝酸铜，反应的化学方程式为：2AgNO3+Cu=Cu(NO3)2+2Ag，根据方程式可知，每64份质量的铜能生成216份质量的铜，所以向一定量的硝酸银溶液中插入铜丝溶液的质量会减少，当反应完毕后溶液质量不变，为一定值，图像与事实相符，故B正确； C、锌、铁与稀硫酸反应的化学方程式分别为：Zn + 2HCl = ZnCl2 + H2↑，Fe + 2HCl = FeCl2 +
H2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，分别向等质量的锌、铁中滴加等质量分数的稀盐酸，最后产生的氢气是铁多；由于氢气来自消耗的酸中的氢元素，消耗等质量酸时产生氢气质量相同，图像与事实不相符，故C错误；
D、15%盐酸的酸性强于10%盐酸，则15%盐酸的pH小于10%盐酸，分别向等质量的溶质质量分数为15%、10%的 盐酸中不断加水，酸性不断减弱，pH不断增大，无限接近于7，但不能等于7，图像与事实不相符，故D错误。故选B。
【点睛】
本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
