炼钢轧钢及辅助系统生产工艺简介
炼钢轧钢及辅助系统生产工艺简介4.1.1炼钢系统生产工艺介绍该系统以铁水、石灰石、白灰、废钢、高钙石、合金钢、焦粉等为原料，通过转炉冶炼、连铸机连铸、冷床冷却制成钢坯。
炼钢一厂和炼钢二厂生产工艺相同，一并叙述如下。
1）转炉工段铁水通过铁水罐车由厂内专运线运至炼钢系统加料跨，通过天车吊运铁水罐将铁水兑入混铁炉，待需要时从混铁炉将铁水倒入中间包，吊运倒入转炉进行冶炼。
转炉装铁水时，由天车将铁水包吊至转炉炉前平台，事先在转炉上料口处加入一定比例的废钢或合金钢，吹氧同时加入石灰石、白灰、高钙石、焦粉。
转炉冶炼过程包括装料、吹炼、倒炉、测温、取样、出钢、溅渣护炉和倒渣几个阶段。
顶吹过程中的吹氧压力0.7～0.95MPa，在送氧开吹的同时，天车吊运加入第一批渣料，开吹4-6分钟后，第一批渣料化好，再加第二批渣料。
通过顶部吹氧工艺，在1259～1750℃的条件下进行冶炼，每炉钢冶炼周期大约为30分钟。
当吹炼到所炼钢种要求的终点范围时，即停吹，倒炉取样，从炉口测定钢水温度，取样快速分析，当温度和成分符合要求时就出钢。
转炉出钢时在炉下钢水罐车操作室开动钢水罐车，将钢水罐运至炉下，等待出钢。
当其到达预定位置后，转炉向炉后倾动，开始出钢。
需要出渣时，转炉摇向炉前出渣，炉渣全部倒入炉下渣罐车上，运到转炉主厂房外炉渣跨进行处理。
转炉炉前设有控制室，对转炉各系统设备进行操作控制。
主要控制氧枪升降、模移换枪、吹氧冶炼及溅渣护炉、副枪升降及旋转活动、烟罩升降、炉前挡火门开闭及门上观察窗开闭，散状料上料及下料等操作，同时对烟道净化、烟道冷却系统、底吹系统进行监视和巡检。
转炉上料口处设有布袋除尘器，含尘废气经布袋除尘器收集处理后经15m高排气筒排放。
转炉冶炼过程中氧碳剧烈反应产生大量一氧化碳含量在60%左右的转炉煤气。
通过冶炼时的降罩，使炉口形成微正压，减少煤气外泄燃烧和空气进入烟道，煤气经降温洗涤除尘后，通过氧气在线分析仪，当氧气含量超过规定的2%时，含尘烟气经通过一次除尘、二次除尘后经旁通阀、三管烟囱、点火器燃烧后经烟囱高空排放。
转炉产生的转炉煤气进入煤气柜。
岗位工作内容：该工段主要有上料工、铲车司机、炉前工、炼钢工、一助手、二助手、兑铁工、合金工、混铁炉工、炉坑工、废钢工和天车工。
上料工主要负责巡检铲车倒料，每班巡检4次，每次0.5h，其余时间在上料操作室，负责操作电脑，查看上料情况；铲车司机主要负责原辅料上料，每班作业时间5h；炉前工主要负责巡检转炉，负责吹氧、打氧、在转炉控制室通过玻璃窗口查看转炉运转情况，在转炉取样口取样，每班作业4h，其余时间在炉前休息室；炼钢工主要负责出钢巡检，其余时间在转炉主控室操作电脑，控制转炉正常运转，每班巡检8次，每次0.5h；一助手和二助手主要协助炼钢工作业，一助手在主控室操作电脑控制转炉运转，不巡检；二助手协助炼钢工负责出钢巡检，每班作业4h，其余时间在炉前休息室；兑铁工主要负责指挥天车向转炉倾倒铁水，每班作业时间6h；合金工主要负责向转炉中添加合金钢，每班作业时间3h；混铁炉工主要负责将铁水倒罐至混铁炉，每班作业时间4h，其余时间在混铁炉操作室；炉坑工主要负责操作过跨车对转炉出渣进行清理，每班作业时间5h；废钢工主要负责向转炉的废钢料斗中添加废钢，每班作业时间4h；天车工主要在天车驾驶室操作天车进行转炉倾倒铁水，接钢水吊至连铸大包回转台浇注位，混铁炉倒铁水等，每班作业时间6h。
2）连铸工段冶炼的合格钢水通过起重机吊运至连铸大包回转台，旋转到浇注位，打开钢包滑动水口，将钢水浇入中间包；当中间包中钢水液面达到正常工作液位的2/3时，依次打开中间包水口，将钢水注入结晶器，此后，启动引锭杆装置，将连铸坯拉出结晶器，与此同时，结晶器振动装置、喷淋水、设备冷却水、排蒸汽风机、结晶器、排烟风机开始工作，结晶器内一凝固成坯壳带液芯的铸坯，具有一定坯壳厚度的连铸坯出结晶器经弯曲段、弧形段往下移动，经过汽化冷却水直接喷到铸坯上进行冷却。
通过拉矫机将连铸坯矫直，进入水平段，通过切割小车（使用氧气，燃气用丙烷）把钢坯切割成设定长度，进入冷却装置冷却，通过钢坯收集装置进行收集，并切头尾，切掉的头尾掉入下部的切头尾收集箱内。
连铸结晶器使用的软水及冶炼氧枪、汽化冷却烟道用软水，连铸设备冷却及转炉设备冷却用软水，经大功率输送泵经过滤器输送至用户点，回水经冷却塔冷却后，循环使用。
钢包内衬保温材料为硅酸铝硬质隔热板，钢包内衬主要材料高铝质自流式浇注料、铝镁尖晶石碳砖、镁碳砖等使用一段时间后，需要大小修，根据企业规定大、中、小修频次，进行修包作业，修包后进行烤包，烤包采用高炉煤气作为燃料，修包、烤包间设有除尘罩、轴流风机。
岗位工作内容：该工段主要有拉钢工、大包工、中包工、拉矫工、拉矫计数工、天车工和修包工。
拉钢工主要负责连铸出钢，每班作业时间6h；大包工主要负责操作连铸大包，每班作业时间6h；中包工主要负责操作连铸中包，每班作业时间6h；拉矫工主要负责操作拉矫机，每班作业时间4h；拉矫计数工主要负责拉矫计数，每班作业时间4h；天车工主要负责吊运钢材、钢包等，每班作业时间6h；修包工主要负责修补钢包、铁水包、烤包等，每班作业时间7h。
3）辅助工段该工段主要包括风机房、水泵房。
风机工主要巡检风机，每班巡检8次，每次0.25h，其余时间在风机房值班室；水泵工主要巡检水泵，每班巡检8次，每次0.25h，其余时间在水泵房值班室。
炼钢工艺流程图见下图4-1。
图4-1 炼钢工艺流程简图4.1.2轧钢系统生产工艺介绍轧钢系统包括带钢车间和高线车间，生产原料均为炼钢车间的产品钢坯，经过加热炉加热、连轧、精整，生产出产品高线和带钢。
生产工艺分别介绍如下。
4.1.2.1高线车间生产工艺介绍高线车间有南北两条生产线，生产规模相同，生产工艺包括加热炉工段、连轧工段、精整工段和辅助工段。
1）加热炉工段炼钢厂的合格钢坯由输送辊道送至高线车间原料跨，用天车将钢坯吊下，堆放在原料跨内。
生产时，用吊车将坯料吊运到加料辊道上，再经加料辊道将坯料送至加热炉炉口，坯料经液压推钢机推入加热炉，生产中按不同钢种的加热制度加热至1050～1150℃。
加热炉热源为高炉煤气。
加热炉软水的制备及加药在加药间进行。
软水工在加药间加药罐中加入工业盐，去除软水水垢，以保证加热炉炉下软水运行。
工业盐加入加药罐，每三天添加一次，每次加12袋。
岗位工作内容：该工段主要有岗位热送工、烧火工、推钢工、软水工。
热送工主要负责在热送操作室操作电脑，控制钢坯热送，同时巡检热送辊道，每班巡检4次，每次0.5h，其余时间在热送操作室；烧火工主要在加热炉控制室操作电脑，在线监测，查看加热炉工作状况，同时巡检加热炉。
每班巡检4次，每次0.5h，其余时间在加热炉控制室；推钢工主要巡检钢坯上料、出料情况，在顶钢室、推钢室作业，每班作业时间6h，其余时间在推钢室或顶钢室；软水工负责加热炉软水的制备，加药，以及巡检加热炉水泵等，每班作业时间2h，其余时间在软水操作室。
2）连轧工段加热好的钢坯由出钢机逐根从加热炉推至出炉辊道上，设在炉外的出炉辊道将坯料喂入粗轧机组中，在粗轧机中轧制7道次，再进入中轧机组轧制6道次，经1#飞剪切头尾后，进入预精轧机轧制2道次，最后进入10机架精轧机组中轧制完成。
在粗轧机组后设有圆盘剪，用于出现事故时将轧件卡断。
在中轧机组后设有碎断剪，用于出现事故时将轧件剪碎。
在中轧机组与预精轧机、预精轧机与预精轧机之间设有2个立式活套，预精轧机与精轧机之间设有一个水平活套，使轧件实现无扭、无张力轧制，从而保证进入精轧机组轧件尺寸精确。
岗位工作内容：该工段设有岗位粗轧工、中轧工、精轧工、调整工和3号台操作室。
粗轧工、中轧工和精轧工分别巡检粗轧机、中轧机和精轧机，每班作业时间8h；调整工主要负责根据轧件调整轧机的运行情况，每班作业时间8h；3号台操作工主要在连轧控制室操作电脑，在线监测轧机运行，每班作业时间8h。
3）精整工段轧件由精轧机组轧制后，进入由水冷装置和散卷风冷线组成的控制冷却作业线，水冷段共设有二段水冷箱。
第一段由若干个环形水冷喷嘴用于快速冷却精轧后的轧件，控制线材的吐丝温度。
根据不同钢种、规格的线材产品要求，可改变水冷装置的使用段数、水量等。
在每段水箱之后均设有一段恢复段，使芯部和表面的温度均匀。
经水冷后的线材到达吐丝机处的温度约为800～900℃，然后由吐丝机将其吐成环形盘卷并均匀地放置到散卷风冷却线上。
螺旋状的线材在风冷运输辊道上按需要的冷却速度完成组织转变后，在运输机的尾部平稳地落入双蕊棒集卷站，形成外径为ф1250mm内径为ф850mm的盘卷。
集卷时线材温度为350～600℃。
在风冷却线上经冷却后运输至集卷站双蕊棒收集成卷，经运卷小车拉出，由三台液压打捆机打包经称重装置过磅，运至成品库存放。
岗位工作内容：该工段设有工种集卷工、剪尾工、调直工、棒下工、打包工、4号台操作工和天车工。
集卷工主要负责巡检集卷机，每班作业时间8h，剪尾工主要负责剪去产品高线的尾部，使其符合产品要求，每班作业时间8h；调直工主要负责整理打包线，每班作业时间8h；棒下工主要巡检双蕊棒落高线，每班作业时间8h；打包工主要负责打包高线，每班作业时间8h；4号台操作工主要负责在操作室操作集卷机，每班作业时间8h；天车工主要操作天车吊运产品，每班作业时间8h。
4）辅助工段该工段主要包括备品区作业、水泵房、稀油站。
备品区作业主要是人工进行磨辊作业、轧机装配作业。
主要设备有角磨机、磨辊机、砂轮机、磨床等。
岗位工作内容：该备品区工种有修磨工和装配工，修磨工主要负责磨辊作业，操作角磨机、磨辊机、砂轮机、磨床等，每班作业时间6h；装配工主要负责将打磨好的轧机备品进行组装，每班作业时间6h。
水泵房主要是为高线车间提供循环冷却水，水泵工主要添加缓蚀阻垢剂和巡检作业。
每班巡检水泵时间2h，加药时间1h，其余时间在水泵房值班室。
稀油站主要是为设备提供润滑油，油站工主要是巡检作业，每班作业时间2h 。
高线车间生产工艺流程图见下图4-2。
图4-2 高线车间生产工艺流程简图4.1.2.2带钢车间生产工艺介绍1）加热炉工段炼钢厂的合格钢坯由输送辊道送至带钢车间原料跨，用天车将钢坯吊下，堆放在原料跨内。
生产时，用吊车将坯料吊运到加料辊道上，再经加料辊道将坯料送至加热炉炉口，坯料经液压推钢机推入加热炉，生产中按不同钢种的加热制度加热至1050～1150℃。
加热炉热源为高炉煤气。
加热炉软水的制备及加药在加药间进行。
软水工在加药间加药罐中加入工业盐，去除软水水垢，以保证加热炉炉下软水运行。
工业盐加入加药罐，每三天添加一次，每次加12袋。
岗位工作内容：该工段主要有岗位收料组坯工、推钢工、烧火工、软水工和C2操作台工。
冶金厂轧钢厂工艺流程图
,a click to unlimited possibilities
汇报人：
目录
01 轧 钢 工 艺 流 程 概 述 03 轧 钢 工 艺 流 程 图 应
用
05 轧 钢 工 艺 流 程 图 的
发展趋势
02 轧 钢 工 艺 流 程 图 解 析
04 轧 钢 工 艺 流 程 图 的 绘制与改进
冷却：将轧制后的钢坯进行冷却
添加标题
添加标题
添加标题
添加标题
轧制：将加热后的钢坯送入轧机进 行轧制
切割：将冷却后的钢坯进行切割， 得到所需的钢材
精整阶段
精整目的：提高钢材表面质量，改善钢材性能 精整工艺：包括矫直、剪切、打磨、抛光等 精整设备：矫直机、剪切机、打磨机、抛光机等 精整效果：提高钢材表面光洁度，改善钢材尺寸精度和性能指标
THANKS
汇报人：
降低生产成本
优化工艺流程：减少废品率，提高 生产效率
降低能源消耗：采用节能技术，减 少能源消耗
添加标题
添加标题
添加标题
添加标题
提高设备利用率：合理安排生产计 划，减少设备闲置时间
提高产品质量：减少返工率，降低 废品率，提高产品附加值
Part Four
轧钢工艺流程图的 绘制与改进
绘制轧钢工艺流程图的工具与软件
收集轧钢工 艺流程图所 需的数据和 信息
绘制轧钢工 艺流程图的 草图
修改和完善 轧钢工艺流 程图
审核和确认 轧钢工艺流 程图
发布和实施 轧钢工艺流 程图
轧钢工艺流程图的改进与优化
优化工艺流程：提高生产效率，降 低能耗
优化生产环境：改善工作环境，提 高员工工作效率
添加标题
炼钢工艺流程介绍
炼钢工艺流程介绍1. 引言炼钢是将生铁或废钢经过一系列物理、化学反应得到所需的钢材的过程。
在炼钢工艺中，通过控制温度、压力和化学反应来控制钢材的成分和性质。
本文将介绍一般炼钢工艺的流程，并详细说明每个步骤的作用和操作方法。
2. 炼钢工艺流程炼钢的工艺流程通常包括以下几个步骤：2.1 原料准备在炼钢过程中，主要原料是铁矿石、焦炭和废钢。
首先需要将这些原料进行准备，包括筛分、粉碎和配料。
原料的质量和配比对成品钢材的质量有着重要的影响。
2.2 高炉炼铁高炉炼铁是将铁矿石和焦炭在高温下进行冶炼反应的过程。
在高炉中，焦炭的燃烧产生高温热能，将铁矿石还原为金属铁，并与熔融的矿渣分离。
这一步骤主要产生生铁，生铁中包含着各种杂质。
2.3 转炉炼钢转炉炼钢是将生铁和废钢在转炉中进行冶炼反应的过程。
转炉是一种大型倾转容器，通过吹氧将生铁和废钢的杂质氧化，使其融入熔池中。
同时，添加合适的合金元素来调整钢材的成分和性质。
转炉炼钢是钢材生产的关键步骤。
2.4 精炼处理精炼处理是通过将熔融的钢水进行调温和加料处理，去除残留的杂质并调整钢材中其他元素的含量。
精炼处理通常使用包括脱氧剂、脱硫剂和合金剂在内的各种辅料。
这一步骤可以提高钢材的纯度和质量。
2.5 过程控制炼钢过程中需要进行严格的过程控制。
包括温度控制、加料控制、吹氧控制等，以确保炼钢过程的稳定性和钢材的一致性。
现代炼钢工艺通常使用计算机控制系统来实现自动化控制。
2.6 出钢当钢水达到预定的成分和温度要求后，可以通过倾炉或连铸的方式进行出钢。
倾炉是指将钢水倒入预先准备好的钢包中，经过冷却和凝固后得到铸坯。
连铸是指将钢水直接注入连铸机，通过连续冷却和凝固来制备钢材。
3. 结论炼钢工艺流程是将原料转化为所需钢材的关键步骤。
炼钢过程中需要进行原料准备、炼铁、炼钢、精炼处理、过程控制和出钢等多个步骤。
每个步骤的操作和控制对于钢材质量的影响都非常重要。
通过精细的工艺控制和先进的技术装备，炼钢工艺能够生产出优质的钢材，满足不同行业的需求。
轧钢厂工艺流程概
1轧钢厂工艺流程概述一、一轧车间：荣程联合钢铁集团有限公司轧钢厂一轧车间750mm热连轧板带轧机是全部采用国产设备，设计生产能力为年产60万吨热轧带卷，产品规格为2.5(2.0)～12.0×340～600mm。
全厂总建筑面积为19372m2，总装机容量为29658KW(其中工作容量28175KW、直流主传动18600KW)。
1.根据轧制工艺流程可分为：加热、轧钢、卷取区域以及辅助设施。
2.轧线平面图主要包括以下几个跨间：原料跨、加热炉跨、主轧跨、成品跨、磨辊机加间、主电室等。
3.轧线的主要设备有：①加热区域：两座推钢连续式蓄热加热炉两座、两台200吨的推钢机、两台钢坯托出机、一套高压水除鳞系统；②轧钢区域：两套高压水除鳞系统、一架粗轧粗轧立辊轧机（E1）、一架二辊可逆粗轧机（R1）；一架精轧立辊轧机（E2）、两架精轧二辊轧机（F1、F2）、六架精轧四辊轧机（F3～F8）、测厚仪及测宽仪各一台（精扎过程机一套）、一套层流冷却装置；③卷取区域：两台四辊地下卷取机、两套步进梁、一条运输链，④其他：轧线操作控制台五个，全套检测仪表及配套的一些辅助设备。
4.工艺流程框图：合格连铸板坯——加热炉——1#高压水除鳞——2#高压水除鳞——E1立辊轧机——R1平辊轧机——3#高压水除鳞——E2立辊轧机——F1、F2二辊轧机——F3-F8四辊轧机——测宽仪、测厚仪——层流冷却——卷取机——卸卷——打包、取样、标识——入库——发货出厂 5.工艺流程简述①生产所用的原料为炼钢厂转炉提供的连铸板坯。
经检查合格的板坯由上料辊道直接热送，然后用推钢机推进加热炉进行加热。
2②加热炉中采用高炉煤气将炉内板坯加热到工艺规程所需要的温度（一般为1280±20℃范围内）。
接到要钢信号以后用钢坯托出机将板坯取出，放至出炉辊道上，经高压水除鳞系统清除板坯表面的氧化铁皮后，送往轧钢区域。
③进入轧钢区域，首先进行高压水除鳞后的板坯进入E1立轧及R1二辊可逆轧机轧制5道次（在第1、3、5道次平辊与立辊实现连轧）。
钢厂工艺流程介绍
钢厂工艺流程介绍钢厂工艺流程是指将炼钢生产过程划分为不同的步骤，每个步骤都有特定的工艺流程，以确保生产过程的顺利进行和钢材质量的稳定。
钢厂工艺流程一般包括原料准备、炼钢工艺、炼钢设备和产品制造等环节。
首先是原料准备环节。
钢铁的主要原料是铁矿石、焦炭和石灰石。
在炼钢前需要对这些原料进行筛分、洗涤和质量检验等处理，以确保原料的质量和适用性。
其次是炼钢工艺环节。
炼钢工艺是指将铁矿石经过冶炼和还原等过程制得纯铁的方法和步骤。
传统的炼钢工艺包括高炉法、碱性炼钢法和电弧炉法等。
近年来，随着技术的进步，采用了先进的连铸、轧钢和热处理等工艺，以提高钢材的质量和生产效率。
炼钢工艺的选择主要取决于炼钢厂的规模、技术水平和经济性等因素。
然后是炼钢设备环节。
炼钢设备是指进行炼钢工艺的设备，包括高炉、转炉、电弧炉、连铸机和轧钢机等。
这些设备具有不同的功能和特点，可以满足不同工艺流程的需求。
例如，高炉是用于将铁矿石冶炼成铁水的设备，转炉是用于转炉法炼钢的设备，电弧炉是用于电弧炉法炼钢的设备，连铸机是用于将炼钢产生的铁水浇铸成坯料的设备，轧钢机是用于将坯料轧制成钢材的设备。
最后是产品制造环节。
产品制造是指将炼钢产生的坯料或热轧钢材进行加工、冷镦、锻打、热处理、表面处理和检验等过程，最终生产出符合规格和质量要求的钢材产品。
这些加工工序依次进行，每个工序都有特定的工艺流程和设备要求。
总之，钢厂工艺流程是炼钢生产过程中的重要环节，通过合理的工艺流程和先进的设备，可以确保钢材质量的稳定和生产效率的提高。
随着科技的进步，钢厂工艺流程也在不断完善和创新，以满足不断变化的市场需求。

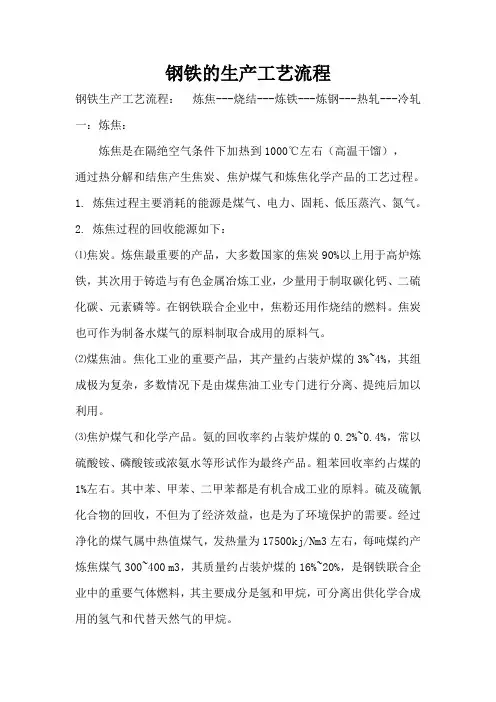

炼钢、热轧、冷轧介绍
钢铁的生产工艺流程钢铁生产工艺流程：炼焦---烧结---炼铁---炼钢---热轧---冷轧一：炼焦：炼焦是在隔绝空气条件下加热到1000℃左右（高温干馏），通过热分解和结焦产生焦炭、焦炉煤气和炼焦化学产品的工艺过程。
1. 炼焦过程主要消耗的能源是煤气、电力、固耗、低压蒸汽、氮气。
2. 炼焦过程的回收能源如下：⑴焦炭。
炼焦最重要的产品，大多数国家的焦炭90%以上用于高炉炼铁，其次用于铸造与有色金属冶炼工业，少量用于制取碳化钙、二硫化碳、元素磷等。
在钢铁联合企业中，焦粉还用作烧结的燃料。
焦炭也可作为制备水煤气的原料制取合成用的原料气。
⑵煤焦油。
焦化工业的重要产品，其产量约占装炉煤的3%~4%，其组成极为复杂，多数情况下是由煤焦油工业专门进行分离、提纯后加以利用。
⑶焦炉煤气和化学产品。
氨的回收率约占装炉煤的0.2%~0.4%，常以硫酸铵、磷酸铵或浓氨水等形试作为最终产品。
粗苯回收率约占煤的1%左右。
其中苯、甲苯、二甲苯都是有机合成工业的原料。
硫及硫氰化合物的回收，不但为了经济效益，也是为了环境保护的需要。
经过净化的煤气属中热值煤气，发热量为17500kj/Nm3左右，每吨煤约产炼焦煤气300~400 m3，其质量约占装炉煤的16%~20%，是钢铁联合企业中的重要气体燃料，其主要成分是氢和甲烷，可分离出供化学合成用的氢气和代替天然气的甲烷。
二：烧结：就是把铁矿粉造块，为高炉提供精料的一种方法。
是利用铁矿粉、熔剂、燃料及返矿按一定比例制成块状冶炼原料的一个过程。
1. 烧结过程主要消耗的能源有焦粉、焦炉煤气、电力、生活水、工业水、压缩空气、蒸汽。
2. 烧结又会产生烧结余热、蒸汽等二次能源，可用来给某些工序加热。
三：炼铁：铁矿石刚开采出来时无法直接用于冶炼，必须经过粉碎、选矿、洗矿等工序处理，变成铁精矿、粉矿，才能作为冶炼生铁的主要原料。
将铁精矿、粉矿，配加焦炭、熔剂，烧结后，放在100米高的高炉中，吹入1200摄氏度的热风。
一组图看懂钢铁生产工艺流程
⼀组图看懂钢铁⽣产⼯艺流程钢材从最初的铁矿⽯，经过不断烧结冶炼，轧制、热处理及机械加⼯，最终得到成品。
下⾯咱们⼀起来了解⼀下钢铁⽣产⼯艺流程吧：1钢铁⽣产⼯艺流程——炼钢1炼焦⽣产流程炼焦⽣产流程：炼焦作业是将焦煤经混合，破碎后加⼊炼焦炉内经⼲馏后产⽣热焦碳及粗焦炉⽓之制程。
2烧结⽣产流程烧结⽣产流程：烧结作业系将粉铁矿，各类助熔剂及细焦炭经由混拌、造粒后，经由布料系统加⼊烧结机，由点⽕炉点燃细焦炭，经由抽⽓风车抽风完成烧结反应，⾼热之烧结矿经破碎冷却、筛选后，送往⾼炉作为冶炼铁⽔之主要原料。
3⾼炉⽣产流程⾼炉⽣产流程：⾼炉作业是将铁矿⽯、焦炭及助熔剂由⾼炉顶部加⼊炉内，再由炉下部⿎风嘴⿎⼊⾼温热风，产⽣还原⽓体，还原铁矿⽯，产⽣熔融铁⽔与熔渣之炼铁制程。
4转炉⽣产流程转炉⽣产流程：炼钢⼚先将熔铣送前处理站作脱硫脱磷处理，经转炉吹炼后，再依订单钢种特性及品质需求，送⼆次精炼处理站(RH真空脱⽓处理站、Ladle Injection盛桶吹射处理站、VOD 真空吹氧脱碳处理站、STN搅拌站等)进⾏各种处理，调整钢液成份，最后送⼤钢胚及扁钢胚连续铸造机，浇铸成红热钢胚半成品，经检验、研磨或烧除表⾯缺陷，或直接送下游轧制成条钢、线材、钢板、钢卷及钢⽚等成品。
2钢铁⽣产⼯艺流程——轧钢1连铸⽣产流程连铸⽣产流程：连续铸造作业乃是将钢液转变成钢胚之过程。
上游处理完成之钢液，以盛钢桶运送到转台，经由钢液分配器分成数股，分别注⼊特定形状之铸模内，开始冷却凝固成形，⽣成外为凝固壳、内为钢液之铸胚，接着铸胚被引拔到弧状铸道中，经⼆次冷却继续凝固到完全凝固。
经矫直后再依订单长度切割成块，⽅块形即为⼤钢胚，板状形即为扁钢胚。
此半成品视需要经钢胚表⾯处理后，再送轧钢⼚轧延。
2⼩钢坯⽣产流程⼩钢胚⽣产流程：⼤钢胚由连铸机产出经过加热、除锈、烧除、粗轧、精轧、剪切后，⽣产成截⾯118mm*118mm⼩钢胚，其中60%的⼩钢胚再经检验、研磨去除表⾯缺陷，供应条、线⼯场轧延成条钢、线材盘元与直棒钢产品。
涟钢炼钢、轧制生产工艺流程
四辊粗轧机
用途：与E立辊轧机一起经 5-7道次轧制。 型式：四辊可逆。 轧制压力：55000 KN 主电机功率：11000KW 轧制速度：0-3.25-6.5 m/s 最大压下量：50 mm 压下速度：0-40 mm/s 压下方式：电动APC+液压 HGC 工作辊尺寸： Ф1250/Ф1150×2250 mm 工作辊材质：高鉻钢 工作辊磨辊：可带箱磨辊
●钢板(或板带钢)按轧制温度分为热轧钢板和冷轧钢板；
按用途分为桥梁板、锅炉板、造船板、汽车板、电工板 ●钢板是应用最为广泛的钢材之一，用厚×宽来表示。
0.2～3mm的钢板称为薄板，热轧薄板(包括带钢)在工 业发达国家中已占钢板总量的80％左右，占钢材总产量 的50％以上，因而在现代轧钢生产中占有重要地位。
6、板材认证
序号 1 认证产品 管线钢 牌号 认证机构
X80及X80以下 国家质检总局 HP295 HP325 LGNS1
2 3
气瓶钢 耐硫酸露点腐蚀钢
国家质检总局 中国烟草总公司
4
船板用钢
A、B级
CCS
5
火车车厢板
09CuPCrNiA Q450NQR1
■ 型钢可分为大型材、中型材和小型材等。 接和镀层等钢材； 低合金钢等等；
■ 根据加工方式分为热轧材、冷轧、冷拔、 锻压、焊
■ 根据钢的材质或性能分为：优质钢、普通钢、合金钢、
■ 根据钢材的用途分为：造船板、锅炉板、油井管、油
气输送管、电工用钢等等。
三) 轧制的基本概念 ●轧钢是利用金属的塑性使金属在两个旋转的轧辊之间 受到压缩产生塑性变形，从而得到具有一定形状、尺寸和 性能的钢材的加工过程。 ●被轧制的金属叫轧件；使轧件实现塑性变形的机械设 备叫轧钢机；轧制后的成品叫钢材。 ●经加工变形后的金属中，随着温度的增加，其晶体组 织有出现重新改组为新晶粒的现象，称为金属的再结晶。 ●金属进行再结晶的最低温度称为金属的再结晶温度。 T再=（0.35-0.40）TM TM:金属的熔点，以绝对温度K表示。
炼钢生产过程及流程图详解(全)
钢铁生产工艺主要包括：炼铁、炼钢、轧钢等流程。
（1）炼铁：就是把烧结矿和块矿中的铁还原出来的过程。
焦炭、烧结矿、块矿连同少量的石灰石、一起送入高炉中冶炼成液态生铁（铁水），然后送往炼钢厂作为炼钢的原料。
炼铁是还原反应。
先是利用氧把矿石中铁及其他物质氧化为三氧化二铁、硫、磷的氧化物等。
硫的氧化物经过处理后排放，磷的氧化物还要加入石灰后转化为矿渣后排出。
主要反应为利用 C 把铁的氧化物还原 2 Fe2O3+ 3 C=4 Fe+ 3 CO2.（2）炼钢：是把原料（铁水和废钢等）里过多的碳及硫、磷等杂质去掉并加入适量的合金成分。
炼钢是氧化反应，是炼铁后的进一步加工。
主要是除去Fe中多余的 C ，因为 C 的含量太高影响钢的韧性。
反应式为： C+O2 = CO2 。
（3）连铸：将钢水经中间罐连续注入用水冷却的结晶器里，凝成坯壳后，从结晶器以稳定的速度拉出，再经喷水冷却，待全部凝固后，切成指定长度的连铸坯。
（4）轧钢：连铸出来的钢锭和连铸坯以热轧方式在不同的轧钢机轧制成各类 钢材，形成产品。
炼钢工艺总流程图炼焦生产流程：炼焦作业是将焦煤经混合，破碎后加入炼焦炉内经干馏后产生热焦碳及粗焦炉气之制程。
烧结生产流程：烧结作业系将粉铁矿，各类助熔剂及细焦炭经由混拌、造粒后，经由布料系统加入烧结机，由点火炉点燃细焦炭，经由抽气风车抽风完成烧结反应，高热之烧结矿经破碎冷却、筛选后，送往高炉作为冶炼铁水之主要原料。
还原气体，还原铁矿石，产生熔融铁水与熔渣之炼铁制程。
转炉生产流程：炼钢厂先将熔铣送前处理站作脱硫脱磷处理，经转炉吹炼后，再依订单钢种特性及品质需求，送二次精炼处理站(RH真空脱气处理站、Ladle Injection盛桶吹射处理站、VOD真空吹氧脱碳处理站、STN搅拌站等)进行各种处理，调整钢液成份，最后送大钢胚及扁钢胚连续铸造机，浇铸成红热钢胚半成品，经检验、研磨或烧除表面缺陷，或直接送下游轧制成条钢、线材、钢板、钢卷及钢片等成品。
钢材生产工艺流程
钢材生产工艺流程一、钢材生产工艺概述钢材是一种重要的金属材料，广泛应用于建筑、机械、电力等领域。
钢材生产工艺主要包括炼铁、炼钢和轧制三个环节。
其中，炼铁是将铁矿石经过还原反应得到铁的过程；炼钢是将生铁经过加工处理得到合格的钢材；轧制则是将炼钢后的坯料通过轧机加工成各种规格的板材、型材等。
二、炼铁流程1.选矿首先需要挑选出合适的铁矿石进行冶炼。
常见的铁矿石有赤铁矿、黑铁矿和褐铁矿等。
2.粉碎将选好的铁矿石进行粉碎，使其成为适合冶金反应的细粉末。
通常采用颚式碎机和圆锥式碎机进行粉碎。
3.焙烧将粉碎后的铁矿石放入高温窑中进行焙烧，使其脱去水分和挥发物质，并转化成氧化铁。
焙烧温度一般在800℃以上。
4.还原将焙烧后的氧化铁与焦炭混合，放入高温还原炉中进行还原反应，得到生铁和一定量的副产物。
还原反应需要控制好温度和气氛，一般在1200℃左右。
5.冷却生铁从高温还原炉中出来后，需要进行冷却处理。
常见的冷却方式有水淬、风淬和自然冷却等。
三、炼钢流程1.转炉法将生铁和废钢块放入转炉中，通过加入适量的废钢或其他合金元素进行调质，使其达到所需的成分和性能要求。
转炉法是目前最常用的钢材生产工艺之一。
2.电弧炉法将废钢块或其他钢材坯料放入电弧炉中，在高温下通过电弧加热使其融化，并加入适量合金元素进行调质。
电弧炉法比转炉法更加灵活，可根据需要随时调整生产线路。
3.真空处理法将精细的钢水放入真空炉中，在高温高真空环境下进行处理，除去气体和杂质，使钢材具有更高的纯度和性能。
四、轧制流程1.加热将炼钢后的坯料放入加热炉中进行预热处理，使其达到适宜的轧制温度。
加热方式有多种，如电阻加热、火焰喷射等。
2.轧制将预热后的坯料送入轧机进行压制和形变，得到各种规格和形态的板材、型材等。
轧制过程需要控制好温度、压力和速度等参数。
3.冷却轧制后的板材或型材需要进行冷却处理，使其达到适宜的硬度和韧性。
冷却方式有多种，如水淬、风淬等。
五、总结钢材生产工艺是一项复杂而精细的技术活动，需要掌握多种物理化学知识和工艺技巧。
钢铁行业工艺流程简介
钢铁行业工艺流程简介引言钢铁生产是现代工业中的重要部分，它为我们提供了许多不可或缺的产品，如建筑材料、机械零件和汽车部件等。
在钢铁生产过程中，工艺流程起着关键的作用，它决定了最终产品的质量和性能。
本文将简要介绍钢铁行业的工艺流程。
炼铁工艺流程钢铁生产的第一步是炼铁，炼铁是将铁矿石转化为铁的过程。
下面是典型的炼铁工艺流程：1.高炉炼铁–铁矿石破碎：将原始的铁矿石经过破碎机破碎成适当大小的颗粒。
–原料配制：将破碎后的铁矿石与其他辅助原料，如熔剂、还原剂等按一定比例混合。
–炉料预处理：将混合好的炉料进行预处理，如除尘除杂等。
–高炉炉内反应：将预处理好的炉料投入高炉内，在高温下进行还原反应和熔融。
–出铁：经过一段时间的炼煤和熔融，高炉底部的铁水和渣流出，分离成铁与渣。
–渣铁分离：通过物理方法将铁水与渣进行分离。
2.直接还原炼铁–高品位铁矿石粉末制备：将高品位的铁矿石粉末制备成适宜的颗粒大小。
–高温还原：将铁矿石粉末与还原气体在加热炉内进行高温还原反应。
–熔化与出铁：还原后的铁矿石熔化成铁水，然后通过物理方法将铁水和渣进行分离。
炼钢工艺流程炼钢是将炼铁产生的铁水中的杂质去除，并加入适当的合金元素，以产生符合要求的钢材。
下面是典型的炼钢工艺流程：1.氧气转炉炼钢–炉前准备：将铁水预处理，去除杂质。
–转炉炼钢：将铁水倒入装有炼钢料的转炉中，注入氧气进行氧化还原反应。
–加入合金元素：在适当的时机，向转炉中加入合金元素，以调整钢的成分。
–出钢：经过一段时间的炼钢，将炼好的钢水倒出。
2.电弧炉炼钢–炉前准备：将铁水预处理，去除杂质。
–电弧炉炼钢：将铁水倒入电弧炉中，在电弧的作用下进行炼钢。
–加入合金元素：在适当的时机，向电弧炉中加入合金元素，以调整钢的成分。
–出钢：经过一段时间的炼钢，将炼好的钢水倒出。
后续工艺流程在炼钢后，还需要进行一系列的后续处理，以进一步提高钢材的质量和性能。
下面是一些常见的后续工艺流程：1.连铸工艺–结晶器准备：准备好结晶器，用于冷却和凝固铁水。
