同步电动机参数辨识方法
同步电动机参数辨识方法（待续）
同步电机辨识的参数主要有两类：1、等效电路参数（电阻、电感等）
2、时间常数与电抗（包括瞬变超瞬变参数）
考虑问题：1、怎样选取适当的辨识信号和设计有效的辨识实验
2、怎样选取辨识模型（使用较多的是两回路的转子模型）
3、怎样证明辨识所得参数的有效性
经典辨识：通过作阶跃响应、频率响应、脉冲响应等试验，测得对象以时间或频率为
变量的实验曲线。
最小二乘法：目前使用比较广泛。
基于进化的策略法，如神经网络、遗传算法、粒子群游优化算法等等。
一般采用方法：突然短路、甩负荷、直流衰减法、静止频率响应法等等。
（理想情况下辨识，以及考虑饱和、磁滞、集肤效应等非线性因素）
国内：
传统方法：●对突然短路电流曲线的包络线加减来得到短路电流的中期分量和非周分
量——改进：基于小波变换的短路数据处理方法（缺点是：需要选取小波基）
●基于扩展Prony算法的超瞬态参数计算方法（缺点是在实际应用中存在阶数确定的难题）
（1） 基于HHT的同步电机参数辨识（中国电机工程学报2006）
基于Hilbert变换和非线性变量优化（NLO）的基波分量辨识算法，实现了同步电机瞬态和超瞬态参数的精确辨识。
（2） 基于小波变换和神经网络的同步电机参数辨识新方法（中国电机工程学报2007）
先利用小波变换对短路电流信号进行预处理，再通过改进的人工神经元模型对短路电流进行较为精确的信号分离，得到短路电流中的直流分量、基波分量和二次谐波分量，并且辨识出了电机参数值以及精度较高的时间参数。（小波变换对短路电流进行预处理，并辨识得到各个时间参数，用来设定神经元激发函数中时间常数的迭代值）
（3） 一种新颖的电机磁链辨识算法（中国电机工程学报2007）
是基于对电机磁链的估计，方法是针对电压模型中的积分环节进行改造：利用一个高通滤波器和1个坐标变换环节构成
（4） 感应电机参数的离线辨识方法
直流实验辨识定子电阻，堵转实验辨识定、转子漏感、转子电阻，空载试验采用V/f控制方式，辨识定转子间的互感
（5）直流衰减静测法局部辨识同步电机参数研究
定子a相绕组轴线与转子d轴重合，a相绕组开路，励磁绕组短路。b、c相绕组通过电阻串接到直流电源上。试验时，使bc绕组突然对线短路，采集定子bc的相电流和励磁绕组电流
（6）还有一些比如最小二乘法、卡尔曼滤波辨识、扩展粒子群优化算法等等
（7）基于人工神经网络的同步电机在线参数辨识
能反映电机实际运行过程中受到的饱和、电机老化、电磁力等因素的影响。目前国内的研究还比较少。缺点是：必须有足够多的、足够精确的导师样本。
改善1：用不同的励磁电压和功率下进行多次仿真的结果作为导师样本来训练神经网络。
改善2：采用在线参数辨识的混合算法：先利用遗传算法在大范围内进行参数寻优，然后以此值作为OEM（输出误差法）的初值进行迭代；用OEM求得的结果训练人工神经网络；通过成功训练的神经网络在线辨识改革中运行状态下的电机参数。
改善3：电机在各种典型运行模式下的检测数据经卡尔曼滤波、状态空间有限元等基于模型的辨识算法离线计算得到。
国外：
● SSFR: standstill frequency response(inject alternating currents to the stator windings
with the rotor at standstill(w=0))
Two tests one: field winding open another: field wingding short-circuited
Genetic Algorithm
● first: get the five time constants , then circuit parameters in terms of measurable time
constants
test: (a) sudden 3-phase short-circuit test
(b)stator decrement(consume) test with field on short-circuit
● multitime scale decomposition(最大似然估计，在线性参数辨识方面是成功的。) , the
method is based on frequency responses
The machine is at a standstill and supplied by voltage preudorandon binary sequences
Output:the currents in the windings
Off-line (能辨识出所有参数)
● first: extract the time constants by curve fitting(standstill frequency response
tests,iterative techniques(迭代技术) match a set of time constants) then:identify the
parameter by solving a set of nonlinear equations
●on-line identification based on an extended EMF model , standstill state and lowspeed
range
● fft 处理电压电流波形得到磁链，然后利用磁链来辨识参数
There is a ieee standards about off-line tests
我的想法：
将SSFR及一些较为经典的辨识方法与人工神经网络等智能方法进行结合
目前存在问题：
（1） 待辨识的参数模型（是否选用一个：转子回路模型）
（2） 对同步机的基础知识需要进一步加深
（3） 对SSFR及人工神经元等方法需要学习
（4） 是否可以通过一部分简单实验（主要借鉴永磁同步机及异步电动机）来获得一部分参数，如定子电阻等
基于谐波注入的IPMSM多参数在线辨识方法研究
基于谐波注入的IPMSM多参数在线辨识方法研究
基于谐波注入的IPMSM多参数在线辨识方法研究
摘要：
随着永磁同步电机（IPMSM）在工业控制领域的广泛应用，对其多参数在线辨识方法的研究日益重要。本文基于谐波注入技术，提出了一种新的IPMSM多参数在线辨识方法。首先，对IPMSM的数学模型进行了建立和描述。然后，通过引入谐波注入信号，将其注入到IPMSM中，通过测量电动势强度和相位差，可以实现IPMSM的多个参数的在线辨识。最后，通过对比实验验证了该方法的有效性和准确性。
1. 引言
永磁同步电机是一种新型的高效电机，被广泛应用于工业控制领域。然而，由于IPMSM具有多个参数，并且这些参数可能会随着时间和工作条件的变化而发生变化，因此对IPMSM的多参数在线辨识方法的研究至关重要。谐波注入作为一种有效的辨识方法，可以通过在IPMSM中注入谐波信号来实现对多个参数的在线辨识。
2. IPMSM数学模型
首先，我们需要建立IPMSM的数学模型。IPMSM可以通过动态方程和运动方程来描述。其中，动态方程描述了电机的动态响应，运动方程描述了电机的转子位置和转速。
3. 基于谐波注入的在线辨识方法
基于谐波注入的IPMSM多参数在线辨识方法的关键部分是在IPMSM中注入谐波信号。谐波注入信号可以通过在电机的定子上加入一个谐波电流来实现。通过调节谐波信号的频率和幅值，可以实现对IPMSM参数的在线辨识。 4. 实验设计与结果
为了验证所提出的在线辨识方法的有效性和准确性，我们设计了一系列实验，并记录了实验数据。实验结果表明，通过谐波注入技术可以实现IPMSM的多参数的在线辨识，并且辨识结果与实际参数值非常接近。
5. 结论
本文提出了一种基于谐波注入的IPMSM多参数在线辨识方法，并通过实验证明了该方法的有效性和准确性。该方法可以为IPMSM的参数在线辨识提供一种新的思路和方法，并为IPMSM的进一步优化和改进提供了理论基础。
一种简化的永磁同步电机转动惯量辨识方法
理论与设计
一种简化的永磁同步电机转动惯量辨识方法 闫耀程 南京理工大学（２１００９４） Ａ Ｓｉｍｐｌｉｆｉｅｄ Ｍｅｔｈｏｄ ｔｏ Ｉｄｅｎｔｉｆｙ ｔｈｅ Ｉｎｅｒｔｉａ ｏｆ ＰＭＳＭ ⅣＹａｏｃｈｅｎｇ Ｎａｎｊ ｉｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇｙ 摘要：提出了一种简化的基于扰动负载转矩估测 的永磁同步电机（ＰＭＳＭ）转动惯量辨识策略。它改变了 原有收敛控制条件，在保证辨识结果精度的情况下，简 化了辨识过程，减少了计算量。在Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ仿真 平台上搭建ＰＭＳＭ矢量控制系统，验证了该方法的有效 性。 关键词：永磁同步电机转动惯量辨识扰动负载 转矩 中图分类号：ＴＭ３５１ 文献标识码：Ａ ＤＯＩ编码：１０．３９６９／ｊ．１ｓｓｎｌ００６－２８０７．２０１５．０２．００１ Ａｂｓｔｒａｅｔ：Ａ ｓｉｍｐｌｉｆｉｅｄ ｓｔｒａｔｅｇｙ ｔｏ ｉｄｅｎｔｉｆｙ ｔｈｅ ｉｎｅｒｔｉａ ｏｆ ｔｈｅ ｐｅｒｍａｎｅｎｔ ｍａｇｎｅｔ ｓｙｎｃｈｒｏｎｏｕｓ ｍｏｔｏｒ ｂａｓｅｄ ｕｐｏｎ ｔｈｅ ｅｓｔｉｍａｔｉｏｎ ｏｆ ｌｏａｄ ｔｏｒｑｕｅ ｄｉｓｔｒｉｂｕｔｉｏｎ．Ｉｔ ｃｈａｎｇｅｄ ｔｈｅ ｏｒｉｇｉｎａｌ ｃｏｎｔｒｏｌ ｃｏｎｄｉｔｉｏｎ ｏｆ ｃｏｎｓｔｒｉｎｇｅｎｃｙ，ｔｈｕｓ，ｎｏｔ ｏｎｌｙ ｔｏ ｓｉｍｐｌｉｆｙ ｔｈｅ ｉｄｅｎｔｉｆｉｃａｔｉｏｎ ｐｒｏｃｅｄｕｒｅ ａｎｄ ｄｅｃｒｅａｓｅ ｔｈｅ ｃｏｍｐｕｔａｔｉｏｎ ｌｏａｄ ｂｕｔ ａｌｓｏ ｅｎｓｕｒｅ ｔｈｅ ａｃｃｕｒａｃｙ ｏｆ ｉｄｅｎｔｉｆｉ— ｃａｔｉｏｎ ｒｅｓｕｌｔｓ．Ｔｈｅ ｅｆｆｅｃｔｉｖｅｎｅｓｓ ｏｆ ｔｈｉｓ ｍｅｔｈｏｄ ｗａｓ ｐｒｏｖｅｄ ｂｙ ｅｓｔａｂｌｉｓｈｍｅｎｔ ｏｆ ｔｈｅ ＰＭＳＭ ｖｅｃｔｏｒ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ ｏｎ ｔｈｅ ｓｉｍｕｌａｔｉｏｎ ｐｌａｔｆｏｒｍ ｏｆ Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ． Ｋｅｙｗｏｒｄｓ：ｐｅｒｍａｎｅｎｔ ｍａｇｎｅｔ ｓｙｎｃｈｒｏｎｏｕｓ ｍｏｔｏｒ （ＰＭＳＭ）ｉｄｅｎｔｉｆｉｃａｔｉｏｎ ｏｆ ｔｈｅ ｉｎｅｒｔｉａ ｄｉｓｔｕｒｂａｎｃｅ ｌｏａｄ ｔｏｒｑｕｅ 永磁同步电机转动惯量是建立永磁同步电 机控制系统数学模型必须的系统参数，其准确度 直接影响到系统调节器参数设计的好坏，进而影 响系统的运行性能。ＰＭＳＭ高性能控制系统需要 有自动准确辨识电机转子及其连接负载转动惯 量的能力。 现有的转动惯量辨识方法可分为离线式和 在线式两类。离线辨识方法主要为人工规划轨 迹法，就是在电机空载或者恒定负载运行情况 下，让电机以一定的加速度进行加、减速运行， 分别检测电机加、减速运行时的转动电流分量， 利用电动机的运动方程式计算得出电机的转动 惯量［１＿２］。这类方法需要使用电机角加速度，这 就要求辨识过程中电机必须处于加、减速状态， 以保证电机角加速度不恒为零。在线辨识算法可 以在系统运行过程中实时计算电机参数，保证系 统运行在最佳状态。在各种在线式辨识法中，应 用较多的为模型参考自适应算法，见文献［３．５］。 本文提出的辨识策略为一种离线式辨识方 法。该方法对系统扰动转矩进行观测，利用扰动 转矩的正弦分量幅值趋于零时估测的转矩等于 实际转矩这一规律，实现转动陨量估测值的稳定 收敛，通过仿真实验验证了该方法的有效性。 ｌ 运动模型 图１为ＰＭＳＭ矢量控制系统简化模型，其中 运动控制部分的数学模型如式（１）： ｄ∞ ＋ ＋ ∞ （１） Ｕｆ 式中： ——电机输出电磁转矩Ｎ・ｍ； ∞一电机机械角速度ｒａｄ／ｓ； 一总负载转矩Ｎ．ｍ； 。卜 转动惯量ｋｇ・ｍ ； ． 《电机技术》２０１５年第２期・１・

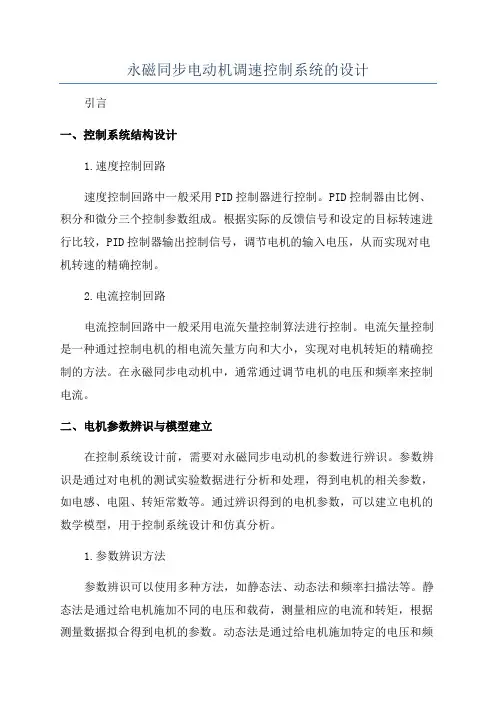

永磁同步电动机调速控制系统的设计
永磁同步电动机调速控制系统的设计
引言
一、控制系统结构设计
1.速度控制回路
速度控制回路中一般采用PID控制器进行控制。PID控制器由比例、积分和微分三个控制参数组成。根据实际的反馈信号和设定的目标转速进行比较，PID控制器输出控制信号，调节电机的输入电压，从而实现对电机转速的精确控制。
2.电流控制回路
电流控制回路中一般采用电流矢量控制算法进行控制。电流矢量控制是一种通过控制电机的相电流矢量方向和大小，实现对电机转矩的精确控制的方法。在永磁同步电动机中，通常通过调节电机的电压和频率来控制电流。
二、电机参数辨识与模型建立
在控制系统设计前，需要对永磁同步电动机的参数进行辨识。参数辨识是通过对电机的测试实验数据进行分析和处理，得到电机的相关参数，如电感、电阻、转矩常数等。通过辨识得到的电机参数，可以建立电机的数学模型，用于控制系统设计和仿真分析。
1.参数辨识方法
参数辨识可以使用多种方法，如静态法、动态法和频率扫描法等。静态法是通过给电机施加不同的电压和载荷，测量相应的电流和转矩，根据测量数据拟合得到电机的参数。动态法是通过给电机施加特定的电压和频率，测量相应的响应数据，利用系统辨识的方法得到电机的参数。频率扫描法是通过改变电机的频率，测量相应的电流和转矩，根据传递函数的理论计算得到电机的参数。
2.永磁同步电动机模型建立
三、控制策略设计
对于永磁同步电动机的调速控制系统，可以采用多种控制策略，如传统的PI控制、模糊控制和模型预测控制等。
1.PI控制
PI控制是最常用的控制策略之一，通过调节比例和积分系数来实现对电机转速的控制。PI控制简单可靠，但对于电机模型的误差和扰动比较敏感。
2.模糊控制
模糊控制是一种基于经验和模糊推理的智能控制方法，通过建立模糊规则和模糊推理机制，实现对电机的转速控制。模糊控制能够在不确定性和非线性环境中实现较好的控制效果。
3.模型预测控制
模型预测控制是一种基于模型预测和优化求解的控制方法，通过建立电机的预测模型，并进行优化求解，实现对电机的转速控制。模型预测控制能够在有限预测时域内对未来的输出进行优化预测，从而实现较好的控制效果。
同步电机设参数
同步电机设参数
同步电机是一种将电能转化为机械能的设备，广泛应用于工业生产中。为了使同步电机能够正常运行，必须对其进行正确的参数设定。本文将以同步电机设参数为主题，介绍同步电机的参数设置方法和注意事项。
一、同步电机的参数
同步电机的参数主要包括功率因数、电压、电流、转速和转矩等。这些参数的设定直接影响到同步电机的运行效果和性能。
1. 功率因数：功率因数是同步电机的重要参数之一。功率因数是指电机输入功率与电机有功功率之间的比值。在实际应用中，通常要求同步电机的功率因数接近1，以提高电网的功率因数。
2. 电压：电压是同步电机的另一个重要参数。电压的设定应根据电机的额定电压和工作环境来确定，一般情况下，同步电机的电压设定为额定电压的1.05-1.1倍。
3. 电流：电流是同步电机运行过程中的重要参数之一。电流的设定应根据电机的额定电流来确定，一般情况下，同步电机的电流设定为额定电流的1.2-1.5倍。
4. 转速：转速是同步电机的运行速度，通常以每分钟转数（rpm）表示。转速的设定应根据工作需求和电机的额定转速来确定，一般情况下，同步电机的转速设定为额定转速的0.95-1.05倍。
5. 转矩：转矩是同步电机输出的力矩，通常以牛顿米（Nm）表示。转矩的设定应根据工作需求和电机的额定转矩来确定，一般情况下，同步电机的转矩设定为额定转矩的0.95-1.05倍。
二、同步电机参数设定方法
同步电机的参数设定可以通过电机控制系统进行调整。下面介绍几种常用的参数设定方法。
1. 手动设定：手动设定是最常用的方法之一。通过电机控制系统的操作界面，可以手动调整同步电机的各项参数，包括功率因数、电压、电流、转速和转矩等。这种方法适用于对参数要求较为简单的情况。
2. 自动设定：自动设定是一种更为智能化的方法。通过电机控制系统的自动调节功能，可以根据电机的实际运行状态和工作负荷，自动调整同步电机的各项参数，以达到最佳的运行效果和性能。
永磁同步电机在线多参数辨识方法研究
研 微掳电棚 ２０１２年第４０卷第６期 ：……Ｅ ２ ４ …………………………………………………………… ．■ ¨：． …………一。－ －－：－ ： － ：…一
４ 永磁同步电机在线多参数辨识方法研究
刘 亢，刘忠途，李乐荣，宗志坚
（中山大学，广东广州５１０００６）
摘要：在永磁同步电机伺服控制系统中，精确的参数辨识对于电机控制与运行状态监视具有重要意义。基于
永磁同步电机在ｄ－ｑ轴的动态方程，在矢量控制的基础上，运用带遗忘因子的多新息最小二乘法，精确地完成了电
机的在线多参数辨识。辨识过程仅需采集电机输出的电压、电流和转速信号，简单方便。仿真结果表明该方法具
有较好的收敛性与鲁棒性。
关键词：永磁同步电动机；矢量控制；多参数辨识；多新息最小二乘法 中图分类号：ＴＭ３５１ 文献标识码：Ａ 文章编号：１００４－７０１８（２０１２）０６－０００４－０４
Ｏｎｌｉｎｅ Ｍｕｌｔｉ－Ｐａｒａｍｅｔｅｒ Ｉｄｅｎｔｉｆｉｃａｔｉｏｎ Ｍｅｔｈｏｄ ｆｏｒ Ｐｅｒｍａｎｅｎｔ Ｍａｇｎｅｔ Ｓｙｎｃｈｒｏｎｏｕｓ Ｍｏｔｏｒ
ＬＩＵ Ｋａｎｇ，ＬｌＵ Ｚｈｏｎｇ－ｔｕ。ＬＩ Ｌｅ－ｒｏｎｇ，ｚＯＮＧ ｚｈｉ－ｊｉａｎ
（Ｓｕｎ Ｙａｔ－Ｓｅｎ Ｕｎｉｖｅｒｓｉｔｙ，Ｇｕａｎｇｚｈｏｕ ５ １０００６，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｔｈｅ ｐｅｒｍａｎｅｎｔ ｍａｇｎｅｔ ｓｙｎｃｈｒｏｎｏｕｓ ｍｏｔｏｒ ｓｅｒｖｏ Ｓｙｓｔｅｍ，ａｃｃｕｒａｔｅ ｐａｒａｍｅｔｅｒ ｉｄｅｎｔｉｆｉｃａｔｉｏｎ ｉｓ ｖｅｒｙ ｉｍｐｏｒｔａｎｔ ｔｏ ｍｏｔｏｒ ｃｏｎｔｒｏｌ ａｎｄ ｏｐｅｒａｔｉｏｎ ｓｔａｔｅ ｍｏｎｉｔｏｒｉｎｇ．Ｂａｓｅｄ ｏｎ ｔｈｅ ｄｙｎａｍｉｃＭ ｅｑｕａｔｉｏｎｓ ｏｆ ｄ－ｑ ａｘｉｓ ｃｕｒｒｅｎｔｓ，ｔｈｅ ｍｕｌｔｉｐｌｅ ｉｎｎｏｖａ－
ｔｉｏｎ ｌｅａｓｔ ｓｑｕａｒｅｓ ｍｅｔｈｏｄ ｗａｓ ｕｓｅｄ ｔｏ ｄｏ ｒｅａｌ ｔｉｍｅ ｍｕｈｉ－ｐａｒａｍｅｔｅｒ ｉｄｅｎｔｉｆｉｃａｔｉｏｎ ａｃｃｕｒａｔｅｌｙ ｏｎ ｖｅｃｔｏｒ ｃｏｎｔｒｏｌ ｐｌａｔｆｏｒｍ．Ｔｈｅ ｓｔａｔｏｒ ｖｏｌｔａｇｅ，ｓｔａｔｏｒ ｃｕｒｒｅｎｔ ａｎｄ ｒｏｔｏｒ ｓｐｅｅｄ ｗｅｒｅ ｃｏｌｌｅｃｔｅｄ ｉｎ ｔｈｅ ｐｒｏｃｅｓｓ．Ｔｈｅ ｓｉｍｕｌａｔｉｏｎ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｉｓ ｍｅｔｈｏｄ ｉｓ ｏｆ

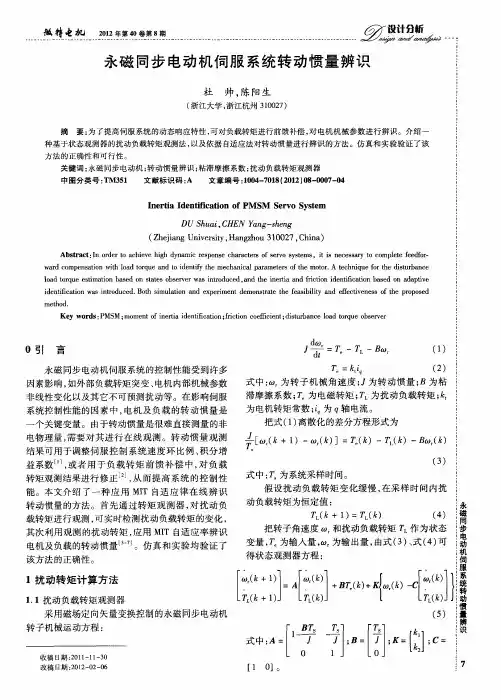

永磁同步电动机伺服系统转动惯量辨识
…．堕堕熏 … 王望竺塑 ……………………………… …？
永磁同步电动机伺服系统转动惯量辨识
杜帅，陈阳生
（浙江大学，浙江杭州３１００２７）
摘要：为了提高伺服系统的动态响应特性，可对负载转矩进行前馈补偿，对电机机械参数进行辨识。介绍一 种基于状态观测器的扰动负载转矩观测法，以及依据自适应法对转动惯量进行辨识的方法。仿真和实验验证了该 方法的正确性和可行性。 关键词：永磁同步电动机；转动惯量辨识；粘滞摩擦系数；扰动负载转矩观测器 中图分类号：ＴＭ３５１ 文献标识码：Ａ 文章编号：１００４—７０１８（２０１２）０８－０００７—０４
Ｉｎｅｒｔｉａ ＩｄｅｎｔｉｆｃａｔｉＯｎ Ｏｆ ＰＭＳＭ Ｓｅｒｖｏ Ｓｙｓｔｅｍ
ＤＵ Ｓｈｕａｉ，ＣＨＥＮ Ｙａｎｇ－ｓｈｅｎｇ
（Ｚｈｅｊｉａｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｈａｎｇｚｈｏｕ ３ １００２７，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｏｒｄｅｒ ｔｏ ａｃｈｉｅｖｅ ｈｉｇｈ ｄｙｎａｍｉｃ ｒｅｓｐｏｎｓｅ ｃｈａｒａｃｔｅｒｓ ｏｆ ｓｅｒｖ０ ｓｙｓｔｅｍｓ，ｉｔ ｉｓ ｎｅｃｅｓｓａｒｙ ｔｏ ｃｏｍｐｌｅｔｅ￣ｅｄｆｏｒ－ ｗａｒｄ ｃｏｍｐｅｎｓａｔｉｏｎ ｗｉｔｈ ｌｏａｄ ｔｏｒｑｕｅ ａｎｄ ｔｏ ｉｄｅｎｔｉｆｙ ｔｈｅ ｍｅｃｈａｎｉｃａｌ ｐａｒａｍｅｔｅｒｓ ｏｆ ｔｈｅ ｍｏｔｏｒ．Ａ ｔｅｃｈｎｉｑｕｅ ｆｏｒ ｔｈｅ ｄｉｓｔｕｒｂａｎｃｅ ｌｏａｄ ｔｏｒｑｕｅ ｅｓｔｉｍａｔｉｏｎ ｂａｓｅｄ ｏｎ ｓｔａｔｅｓ ｏｂｓｅｒｖｅｒ ｗａｓ ｉｎｔｒｏｄｕｃｅｄ，ａｎｄ ｔｈｅ ｉｎｅｒｔｉａ ａｎｄ ｆｒｉｃｔｉｏｎ ｉｄｅｎｔｉｆｉｃａｔｉｏｎ ｂａｓｅｄ ｏｎ ａｄａｐｔｉｖｅ ｉｄｅｎｔｉｆｉｃａｔｉｏｎ ｗａｓ ｉｎｔｒｏｄｕｃｅｄ．Ｂｏｔｈ ｓｉｍｕｌａｔｉｏｎ ａｎｄ ｅｘｐｅｒｉｍｅｎｔ ｄｅｍｏｎｓｔｒａｔｅ ｔｈｅ ｆｅａｓｉｂｉｌｉｔｙ ａｎｄ ｅｆｆｅｃｔｉｖｅｎｅｓｓ ｏｆ ｔｈｅ ｐｒｏｐｏｓｅｄ
永磁同步电机参数测量试验方法
永磁同步电机参数测量实验
一、实验目的
1.测量永磁同步电机定子电阻、交轴电感、直轴电感、转子磁链以及转动惯量。
二、实验内容
1.掌握永磁同步电机dq坐标系下的电气数学模型以及机械模型。
2.了解三相永磁同步电机内部结构。
3.确定永磁同步电机定子电阻、交轴电感、直轴电感、反电势系数以及转动惯量。
三、拟需实验器件
1.待测永磁同步电机1台；
2.示波器1台；
3.西门子变频器一台；
4.测功机一台及导线若干；
5. 电压表、电流表各一件；
四、实验原理
1.定子电阻的测量
采用直流实验的方法检测定子电阻。通过逆变器向电机通入一个任意的空间电压矢量Ui(例如U1)和零矢量U0,同时记录电机的定子相电流,缓慢增加电压矢量Ui的幅值,直到定子电流达到额定值。如图1所示为实验的等效图,A、B、C为三相定子绕组,Ud为经过斩波后的等效低压直流电压。Id为母线电流采样结果。当通入直流时，电机状态稳定以后，电机转子定位，记录此时的稳态相电流。因此，定子电阻值的计算公式为：
1,2adbcdIIIII (1)
23dsdURI (2)
ABCUdIdO
图1 电路等效模型
2． 直轴电感的测量
在做直流实验测量定子电阻时,定子相电流达到稳态后,永磁转子将旋转到和定子电压矢量重合的位置,也即此时的d轴位置。测定定子电阻后,关断功率开关管,永磁同步电机处于自由状态。向永磁同步电机施加一个恒定幅值,矢量角度与直流实验相同的脉冲电压矢量(例如U1),此时电机轴不会旋转(ω=0),d轴定子电流将建立起来，则d轴电压方程可以简化为：
dddqqddiuRiLiLdtdddddiuRiLdt (3)
对于d轴电压输入时的电流响应为：
()(1)dRtLUiteR (4)
利用式(4)以及测量得到的定子电阻值和观测的电流响应曲线可以计算得到直轴电感值。
其中U/R为稳态时的电流反应，R为测得的电机定子电阻。由上式可知电流上升至稳态值的0.632倍时，1dRtL，电感与电阻的关系式可以写成：
永磁同步电机参数辨识研究
永磁同步电机参数辨识研究
永磁同步电机是一种具有高效率、高功率密度和快速响应等优点的电机，广泛应用于各种工业和民用领域。为了实现永磁同步电机的精确控制和监测，需要对其参数进行准确的辨识。下面介绍永磁同步电机参数辨识的研究内容和方法。
参数辨识的研究内容
永磁同步电机的参数包括定子电阻、转子电阻、漏感电抗、定子电感、转子电感、永磁体磁化强度等。这些参数的准确性对电机的控制性能和效率具有重要影响。因此，永磁同步电机参数辨识的研究内容主要包括以下几个方面：
（1）电机模型建立
电机模型是进行参数辨识的基础，需要建立准确、简洁、适用的电机模型。常用的永磁同步电机模型包括dq轴等效电路模型、电感电阻模型和磁路模型等。
（2）数据采集和处理
对于参数辨识，需要采集电机运行时的电流、电压和转速等数据，并进行预处理，包括滤波、降噪、积分等操作，以提高数据质量和准确性。
（3）参数估计方法
参数估计方法是指利用采集的数据，通过数学模型和算法进行参数估计和辨识。常用的方法包括最小二乘法、最大似然法、粒子群优化法、神经网络方法等。
参数辨识的方法
（1）基于模型的方法
基于模型的方法是指根据电机的数学模型，通过采集的电机数据进行参数辨识。常用的方法包括最小二乘法、极大似然法、扩展卡尔曼滤波法等。这些方法需要先建立电机的数学模型，然后根据采集的数据对模型中的参数进行估计和辨识。
（2）基于信号处理的方法
基于信号处理的方法是指通过对电机运行数据进行频谱分析、小波分析等信号处理方法，提取出电机运行时的特征参数，如电流的基波频率、谐波频率等。然后根据这些特征参数进行电机参数的辨识。
（3）基于神经网络的方法
永磁同步电机参数辨识是指通过对永磁同步电机的电、磁等参数进行辨识，从而实现对电机性能的优化控制。常见的永磁同步电机参数包括：定子电阻、定子漏感、转子漏感、永磁体磁通和磁极数等。
永磁同步电机的参数辨识方法主要有两类：基于模型的方法和基于神经网络的方法。
电机参数辨识方法
- 1 - 电机参数辨识方法
本文主要讲述的是电机参数辨识方法。电机参数辨识是一项重要的技术，可用于估算电机的性能和稳态响应特性。它可有效地减少电机设计和制造工艺的成本，并有助于确定电机的最佳性能参数。目前，电机参数辨识方法已经受到了广泛的应用，其中包括机械和电子系统以及控制工程。
电机参数辨识的主要步骤包括：电机驱动器的检测和诊断；电机参数跟踪和辨识；最终的参数校正。在检测和诊断阶段，首先采用电机特性测试，以确定电机的基本特性，如电阻和电感。然后，利用信号发生器，测量被测电机的转矩和转速，以确定电机的功率特征。在参数跟踪和辨识阶段，根据测量的数据构建辨识模型，使用基于数据的方法来不断优化辨识模型，以确定最佳参数。最终，将电机参数与原始设计参数进行比较，根据需要进行最终的校正，以确保电机具有最佳性能。
电机参数辨识方法的优点在于可以以较低的成本有效地估算电机的性能和稳态响应特性。它可以减少电机设计和制造的成本，提高电机的可靠性，并有助于确定电机的最佳性能参数。此外，电机参数辨识方法还可以有效地减少系统的噪声和振动。
总的来说，电机参数辨识方法是一种有效的技术，可以有效地评估电机性能，并有助于确定最佳参数，从而提高系统可靠性和性能。
