发动机构造与维修 PPT 精品课程 润滑系冷却系的认知及拆装二
2.安装水泵（如图所示）
4.装水泵带轮（如图所示）
3.装水泵固定螺栓（如图所示） 提示：◆有固定螺栓4只。◆固定 螺栓力矩为20N· m 。
提示：◆有4根固定螺栓。◆应按照对角的顺序，分2-3次拧紧螺栓。◆固定螺栓 力矩为15N· m 。
实施2
机油泵的分解、检测与装配
1.学生将工位卫生清理干净，准备好所需的工具、物品等。 2.检查拆装台架完整情况、是否安全固定。（如下图）
二、机油泵的检测
1.检查机油泵减压阀（如图所示） 在机油泵减压阀上涂抹一层机油,确认该阀能依靠自身的重力顺畅的滑入阀孔中,
如若不然则更换机油泵.
2.检查从动齿轮与壳体间隙（如图所示）
提示：◆用塞尺插在从动齿轮与壳体之间进行测量，间隙为0.082～0.185㎜。
3.检查啮合间隙（如图所示）
提示：◆用塞尺插在从动齿轮与主动齿轮之间进行测量，间隙为0.05～0.25㎜。
一、水泵的拆卸
1.拆卸水泵带轮（如图所示） 提示：◆拆除相关部件。◆水泵带轮有4根固定螺栓。◆应按照对角的顺序，分 2-3次拧松螺栓。 2.拆卸水泵固定螺栓（如图所示） 提示：◆有4根固定螺栓。 3.取出水泵（如图所示） 4.取出水泵密封垫（如图所示）
二、水泵的装配
1.装水泵密封垫（如图所示） 提示：◆密封垫不能重复使用，必须更换。
任 务 名 称 ： 润 滑 系 、 冷 却 系 的 拆 装
评价项目1）遵守学校管理规定、劳动纪 律。 （2）按时完成学习及工作任务。 （3）工作积极主动、勤学好问。 （4）能协调工作与人合作。 （1）能收集润滑系、冷却系拆装 的相关知识。 （2）具有制定工作计划和实施的 能力。 （3）具有与人合作拆装润滑系、 冷却系的能力。 （1）制定自己的方案，且设计合 理。 （2）在操作过程中，提出自己的 见解。 （3）对教学管理提出创新性的意 见和建议。 （4）其他类型的创新。 指导老师签名：
汽车发动机检修图解经典课件
检查
部件
(1/1)
汽车电器构造与维修>>发电机检修
检查
1. 目视检查 2. 冲洗
检查发电机转子总成
维修提示: 目视检查
维修提示: 清洁/冲洗
(1/4)
汽车电器构造与维修>>发电机检修
检查
3. 检查滑环之间是否导通
检查发电机转子总成
导通
(2/4)
汽车电器构造与维修>>发电机检修
检查
4. 检查滑环和转子之间的绝缘
(2/2)
汽车电器构造与维修>>发电机检修
分解
1. 拆卸整流器端盖
SST（喷油泵花键轴拉具）
拆卸发电机转子总成
SST的卡爪
转子轴承 端机座
维修提示: 压接的零件
(1/1)
汽车电器构造与维修>>发电机检修
分解
2. 拆卸发电机转子
驱动端盖
拆卸发电机转子总成
锤
转子
布料
(1/1)
汽车电器构造与维修>>发电机检修
检查发电机转子总成
不导通
(3/4)
汽车电器构造与维修>>发电机检修
检查
5. 测量滑环
检查发电机转子总成
维修提示: 测量
(4/4)
汽车电器构造与维修>>发电机检修
检查
1. 检查整流器的二极管
检查带整流器的发电机座
(1/1)
汽车电器构造与维修>>发电机检修
检查
1. 检查整流器的二极管
检查带整流器的发电机座
(2/2)
汽车电器构造与维修>>发电机检修
重新组装
1. 安装发电机皮带轮
部件
(1/1)
汽车电器构造与维修>>发电机检修
检查
1. 目视检查 2. 冲洗
检查发电机转子总成
维修提示: 目视检查
维修提示: 清洁/冲洗
(1/4)
汽车电器构造与维修>>发电机检修
检查
3. 检查滑环之间是否导通
检查发电机转子总成
导通
(2/4)
汽车电器构造与维修>>发电机检修
检查
4. 检查滑环和转子之间的绝缘
(2/2)
汽车电器构造与维修>>发电机检修
分解
1. 拆卸整流器端盖
SST（喷油泵花键轴拉具）
拆卸发电机转子总成
SST的卡爪
转子轴承 端机座
维修提示: 压接的零件
(1/1)
汽车电器构造与维修>>发电机检修
分解
2. 拆卸发电机转子
驱动端盖
拆卸发电机转子总成
锤
转子
布料
(1/1)
汽车电器构造与维修>>发电机检修
检查发电机转子总成
不导通
(3/4)
汽车电器构造与维修>>发电机检修
检查
5. 测量滑环
检查发电机转子总成
维修提示: 测量
(4/4)
汽车电器构造与维修>>发电机检修
检查
1. 检查整流器的二极管
检查带整流器的发电机座
(1/1)
汽车电器构造与维修>>发电机检修
检查
1. 检查整流器的二极管
检查带整流器的发电机座
(2/2)
汽车电器构造与维修>>发电机检修
重新组装
1. 安装发电机皮带轮
汽车发动机机械系统检修 发动机总成检查 教学PPT课件
第9页 勤学苦练，敢为人先
气缸压力检测
气缸压力过低的原因
气缸垫漏气
发动机进气管真空度检测
配气正时检查与调整
气缸体翘曲、气缸 盖烧蚀、气缸盖裂纹 以及气缸体裂纹都会 导致气缸垫漏气
第 10 页 勤学苦练，敢为人先
气缸压力检测
气缸压力过低的原因
气缸壁漏气
发动机进气管真空度检测
配气正时检查与调整
气缸壁漏气主要是 因为活塞环损伤、活 塞损伤以及气缸磨损。
气缸压力检测的重要性
发动机工作的条件
发动机进气管真空度检测
配气正时检查与调整
发动机正常工作的必备 条件： 适当浓度的可燃混 合气、足够的压缩压力、 准确和可靠的点火。
第6页 勤学苦练，敢为人先
气缸压力检测
气缸压力检测的重要性
气缸压力下降的影响
发动机进气管真空度检测
配气正时检查与调整
发动机气缸内气缸压缩 气体压力的大小，反映了 气缸的密封程度。气缸压 力值不符合规定要求，将 导致发动机功率不足，燃 油、润滑油消耗增加，尾 气排放超标，对发动机的 动力性和经济性影响很大。
气缸压力监测
02
发动机进气管真空度检测
03
配气正时检查与调整
04
气门间隙检查与调整
05
冷却液检查与更换
06
机油压力检测
气缸压力检测
任务目标
发动机进气管真空度检测
配气正时检查与调整
描述气缸压力过低的 故障原因。
掌握气缸压力表的 使用方法。
掌握气缸压力的检 测方法。
第5页 勤学苦练，敢为人先
气缸压力检测
第 28 页 勤学苦练，敢为人先
气缸压力检测
发动机性能
发动机进气管真空度检测
气缸压力检测
气缸压力过低的原因
气缸垫漏气
发动机进气管真空度检测
配气正时检查与调整
气缸体翘曲、气缸 盖烧蚀、气缸盖裂纹 以及气缸体裂纹都会 导致气缸垫漏气
第 10 页 勤学苦练，敢为人先
气缸压力检测
气缸压力过低的原因
气缸壁漏气
发动机进气管真空度检测
配气正时检查与调整
气缸壁漏气主要是 因为活塞环损伤、活 塞损伤以及气缸磨损。
气缸压力检测的重要性
发动机工作的条件
发动机进气管真空度检测
配气正时检查与调整
发动机正常工作的必备 条件： 适当浓度的可燃混 合气、足够的压缩压力、 准确和可靠的点火。
第6页 勤学苦练，敢为人先
气缸压力检测
气缸压力检测的重要性
气缸压力下降的影响
发动机进气管真空度检测
配气正时检查与调整
发动机气缸内气缸压缩 气体压力的大小，反映了 气缸的密封程度。气缸压 力值不符合规定要求，将 导致发动机功率不足，燃 油、润滑油消耗增加，尾 气排放超标，对发动机的 动力性和经济性影响很大。
气缸压力监测
02
发动机进气管真空度检测
03
配气正时检查与调整
04
气门间隙检查与调整
05
冷却液检查与更换
06
机油压力检测
气缸压力检测
任务目标
发动机进气管真空度检测
配气正时检查与调整
描述气缸压力过低的 故障原因。
掌握气缸压力表的 使用方法。
掌握气缸压力的检 测方法。
第5页 勤学苦练，敢为人先
气缸压力检测
第 28 页 勤学苦练，敢为人先
气缸压力检测
发动机性能
发动机进气管真空度检测
汽车发动机总成检修PPT课件
配气机构负责控制发动机的进气和排气过程，对发动机的性 能和燃油经济性有着重要影响。
详细描述
配气机构检修包括检查气门、气门座、气门导管等部件的磨 损和密封情况。如果发现磨损或密封不良，需要进行修复或 更换。同时，还需要检查气门弹簧的弹性和气门间隙，确保 配气机构的正常工作。
润滑系统检修
总结词
润滑系统负责为发动机内部零件提供润 滑，减少摩擦和磨损，延长发动机使用 寿命。
发动机功率不足
总结词
发动机功率不足可能是由于多种原因引起的，如空气滤清器堵塞、燃油供应不畅、点火系统故障等。
详细描述
当发动机功率不足时，首先检查空气滤清器是否堵塞，如果堵塞需要清洗或更换。同时，检查燃油供 应是否畅通，包括检查燃油泵、燃油滤清器和喷油器是否工作正常。此外，点火系统故障也可能导致 发动机功率不足，需要检查火花塞和点火线圈是否正常工作。
提高燃油经济性
通过检修优化发动机性能，可以提高 燃油利用率，降低油耗，节约能源。
延长使用寿命
定期检修可以预防发动机故障的发生， 有效延长发动机的使用寿命，降低维 修成本。
发动机总成检修的基本流程
01
02
03
04
初步检查
对发动机外部进行清洁，检查 油液面、冷却液、电池等是否
正常。
拆卸与检查
按照顺序拆卸相关部件，检查 各部件是否正常，如气缸盖、
不会泄漏。
03 发动机总成常见故障诊断 与排除
发动机启动困难
总结词
详细描述
发动机启动困难可能是由于多种原因引起的， 如点火系统故障、供油系统故障、气门问题 等。
当发动机启动困难时，首先检查点火系统是 否正常工作，包括检查火花塞和点火线圈是 否损坏或老化。同时，检查供油系统是否正 常，包括检查燃油泵、燃油滤清器和喷油器 是否工作正常。此外，气门问题也可能导致 发动机启动困难，需要检查气门是否关闭严 密、气门弹簧是否正常等。
详细描述
配气机构检修包括检查气门、气门座、气门导管等部件的磨 损和密封情况。如果发现磨损或密封不良，需要进行修复或 更换。同时，还需要检查气门弹簧的弹性和气门间隙，确保 配气机构的正常工作。
润滑系统检修
总结词
润滑系统负责为发动机内部零件提供润 滑，减少摩擦和磨损，延长发动机使用 寿命。
发动机功率不足
总结词
发动机功率不足可能是由于多种原因引起的，如空气滤清器堵塞、燃油供应不畅、点火系统故障等。
详细描述
当发动机功率不足时，首先检查空气滤清器是否堵塞，如果堵塞需要清洗或更换。同时，检查燃油供 应是否畅通，包括检查燃油泵、燃油滤清器和喷油器是否工作正常。此外，点火系统故障也可能导致 发动机功率不足，需要检查火花塞和点火线圈是否正常工作。
提高燃油经济性
通过检修优化发动机性能，可以提高 燃油利用率，降低油耗，节约能源。
延长使用寿命
定期检修可以预防发动机故障的发生， 有效延长发动机的使用寿命，降低维 修成本。
发动机总成检修的基本流程
01
02
03
04
初步检查
对发动机外部进行清洁，检查 油液面、冷却液、电池等是否
正常。
拆卸与检查
按照顺序拆卸相关部件，检查 各部件是否正常，如气缸盖、
不会泄漏。
03 发动机总成常见故障诊断 与排除
发动机启动困难
总结词
详细描述
发动机启动困难可能是由于多种原因引起的， 如点火系统故障、供油系统故障、气门问题 等。
当发动机启动困难时，首先检查点火系统是 否正常工作，包括检查火花塞和点火线圈是 否损坏或老化。同时，检查供油系统是否正 常，包括检查燃油泵、燃油滤清器和喷油器 是否工作正常。此外，气门问题也可能导致 发动机启动困难，需要检查气门是否关闭严 密、气门弹簧是否正常等。
汽车维护与保养PPT2
操作注意事项：
1. 进入车辆进行维护前要安放好车轮挡块。 2. 不要随意进入车内启动车辆；。
3. 不能随意按动举升机操纵开关。 4. 进入车内启动车辆时需注意放驻车档。
准备工作
1. 丰田卡罗拉汽车1辆 2. 三件套若干只、三角块4只、钢尺、 手电筒。
检查驻车制动器的指示灯
检查驻车制动器的自由行程
喷洗开关 雨刮开关 除雾 关 间歇档
低速档 高速档
认识开关
检查内容：
1. 喷洗器喷洗压力及刮雨器协同工作情况 2. 刮雨器档位工作性能 3. 刮雨器刮水效果 4. 刮雨器复位功能
1. 喷洗器和刮水器的检查
检查喷洗效果 检查刮雨器联动
（2）刮水器档位功能、挂水效果的检查
3.刮雨器复位功能的检查

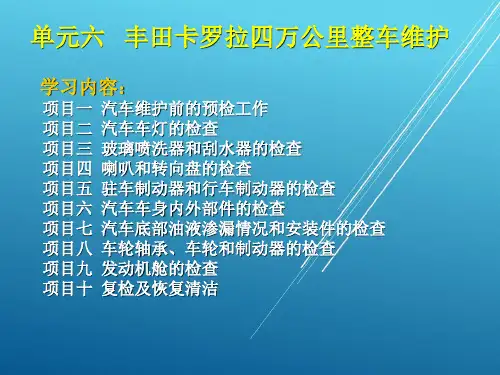

单元六 丰田卡罗拉四万公里整车维护
学习内容：
项目一 汽车维护前的预检工作 项目二 汽车车灯的检查 项目三 玻璃喷洗器和刮水器的检查 项目四 喇叭和转向盘的检查 项目五 驻车制动器和行车制动器的检查 项目六 汽车车身内外部件的检查 项目七 汽车底部油液渗漏情况和安装件的检查 项目八 车轮轴承、车轮和制动器的检查 项目九 发动机舱的检查 项目十 复检及恢复清洁
操作注意事项
1. 进入车辆进行维护前要安放好车轮挡块。 2. 不要随意进入车内启动车辆。 3. 不能随意按动举升机操纵开关。 4. 要逐个、轻巧地操纵刮雨器开关。 5. 打开刮雨器前要先打开喷洗器喷水清洗并确 认挡风玻璃有无粗沙粒或其它杂物。
准备工作：
1. 丰田卡罗拉汽车1辆。 2. 三件套若干只、三角块4只。 3.拉起驻车制动杆。
1. 安放车轮三角块。
放置时紧贴轮胎外边 缘。放置车轮三角块主防 止误操作造成车辆移动， 发生安全事故。安放时前 后轮都可以，只要不影响 车辆的举升和能保证车辆 不会移动就可以。
1. 进入车辆进行维护前要安放好车轮挡块。 2. 不要随意进入车内启动车辆；。
3. 不能随意按动举升机操纵开关。 4. 进入车内启动车辆时需注意放驻车档。
准备工作
1. 丰田卡罗拉汽车1辆 2. 三件套若干只、三角块4只、钢尺、 手电筒。
检查驻车制动器的指示灯
检查驻车制动器的自由行程
喷洗开关 雨刮开关 除雾 关 间歇档
低速档 高速档
认识开关
检查内容：
1. 喷洗器喷洗压力及刮雨器协同工作情况 2. 刮雨器档位工作性能 3. 刮雨器刮水效果 4. 刮雨器复位功能
1. 喷洗器和刮水器的检查
检查喷洗效果 检查刮雨器联动
（2）刮水器档位功能、挂水效果的检查
3.刮雨器复位功能的检查
单元六 丰田卡罗拉四万公里整车维护
学习内容：
项目一 汽车维护前的预检工作 项目二 汽车车灯的检查 项目三 玻璃喷洗器和刮水器的检查 项目四 喇叭和转向盘的检查 项目五 驻车制动器和行车制动器的检查 项目六 汽车车身内外部件的检查 项目七 汽车底部油液渗漏情况和安装件的检查 项目八 车轮轴承、车轮和制动器的检查 项目九 发动机舱的检查 项目十 复检及恢复清洁
操作注意事项
1. 进入车辆进行维护前要安放好车轮挡块。 2. 不要随意进入车内启动车辆。 3. 不能随意按动举升机操纵开关。 4. 要逐个、轻巧地操纵刮雨器开关。 5. 打开刮雨器前要先打开喷洗器喷水清洗并确 认挡风玻璃有无粗沙粒或其它杂物。
准备工作：
1. 丰田卡罗拉汽车1辆。 2. 三件套若干只、三角块4只。 3.拉起驻车制动杆。
1. 安放车轮三角块。
放置时紧贴轮胎外边 缘。放置车轮三角块主防 止误操作造成车辆移动， 发生安全事故。安放时前 后轮都可以，只要不影响 车辆的举升和能保证车辆 不会移动就可以。
汽车发动机构造与维修PPT完整全套教学课件
汽车发动机构造与维 修PPT完整全套教学 课件
目 录
• 汽车发动机概述 • 汽车发动机构造详解 • 汽车发动机维修基础知识 • 常见故障分析与排除方法 • 发动机维护与保养建议 • 汽车发动机构造与维修实验指导
01
汽车发动机概述
发动机的定义与分类
定义
发动机是一种将燃料内能转化为 机械能的装置，为汽车提供动力 。
润滑系统
组成
由机油泵、机油滤清器、机油冷却器、油道等组成。
功能
向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦 ，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却 。
工作原理
润滑系统通过机油泵将机油从油底壳中吸出，经过机油滤清器过滤后 ，通过油道输送到各个需要润滑的部件表面。
冷却系统
调整方法
使用专用工具按照厂家规 定的间隙值进行调整。
清洗燃油系统和进气系统
燃油系统清洗
清除喷油嘴、进气道和燃 烧室内的积碳和胶质，提 高燃油雾化效果，减少尾 气排放。
进气系统清洗
清除进气道和节气门上的 积碳和油泥，改善进气效 率，提高发动机性能。
清洗周期
每行驶20000-30000公里 或每24个月清洗一次。
根据车辆使用情况和机油类型，一般每 5000-10000公里或3-6个月更换一次。
机滤的作用
更换时机
过滤机油中的杂质和金属屑，保持机油清 洁。
每次更换机油时，应同时更换机滤。
检查并调整气门间隙
01
02
03
气门间隙的作用
确保气门在正确的时间和 位置开启和关闭，保证发 动机正常工作。
检查周期
每行驶10000-20000公里 或每12个月检查一次。
目 录
• 汽车发动机概述 • 汽车发动机构造详解 • 汽车发动机维修基础知识 • 常见故障分析与排除方法 • 发动机维护与保养建议 • 汽车发动机构造与维修实验指导
01
汽车发动机概述
发动机的定义与分类
定义
发动机是一种将燃料内能转化为 机械能的装置，为汽车提供动力 。
润滑系统
组成
由机油泵、机油滤清器、机油冷却器、油道等组成。
功能
向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦 ，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却 。
工作原理
润滑系统通过机油泵将机油从油底壳中吸出，经过机油滤清器过滤后 ，通过油道输送到各个需要润滑的部件表面。
冷却系统
调整方法
使用专用工具按照厂家规 定的间隙值进行调整。
清洗燃油系统和进气系统
燃油系统清洗
清除喷油嘴、进气道和燃 烧室内的积碳和胶质，提 高燃油雾化效果，减少尾 气排放。
进气系统清洗
清除进气道和节气门上的 积碳和油泥，改善进气效 率，提高发动机性能。
清洗周期
每行驶20000-30000公里 或每24个月清洗一次。
根据车辆使用情况和机油类型，一般每 5000-10000公里或3-6个月更换一次。
机滤的作用
更换时机
过滤机油中的杂质和金属屑，保持机油清 洁。
每次更换机油时，应同时更换机滤。
检查并调整气门间隙
01
02
03
气门间隙的作用
确保气门在正确的时间和 位置开启和关闭，保证发 动机正常工作。
检查周期
每行驶10000-20000公里 或每12个月检查一次。
丰田汽车电控系统检修一体化教材第4章PPT课件
任务4.1故障案例分析
• 1.故障现象 • 一辆2007款1.6L卡罗拉手动挡轿车，发动机颤动，易熄火，加速无力，发
动机故障灯亮。 • 2.故障原因分析 • 1）节气门体故障，节气门不能全开 • 2）空气滤清器堵塞 • 3）燃油压力过低 • 4）气缸缺火 • 5）点火正时不当或高压火弱 • 6）空气流量计、冷却液温度传感器的故障 • 7）喷油器堵塞或雾化不良 • 8）气门正时失准 • 9）气缸压缩压力过低 • 10）排气受阻，在发动机加载时，进气歧管真空度明显偏低。
任务4.2.1检查进（排）气凸轮轴位 置传感器
• 【情景设置】
• 在1ZR-FE实训台上设置进（排）气凸轮轴位置 传感器电路故障导致发动机高速时动力不足。
任务4.2.1检查进（排）气凸轮轴位
置传感器
• 【理论知识】
• 1）组成
• 卡罗拉1ZR-FE发动机的DVVT-i系统是进排气凸轮轴都采用了 智能可变气门正时。DVVT-i系统主要由曲轴位置传感器、空气 流量计、节气门位置传感器、进气凸轮轴位置传感器、排气凸 轮轴位置传感器、水温传感器、车速传感器、ECU、进气凸轮 轴正时机油控制阀、排气凸轮轴正时机油控制阀、进气VVT-i 控制器、排气VVT-i控制器组成
任务4.2.1检查进（排）气凸轮轴位 置传感器
• 2）系统图
任务4.2.1检查进（排）气凸轮轴位 置传感器
• 3）工作过程 • ECM根据发动机运行情况，如进气量、节气门位置和发动机冷
却液温度，进行凸轮轴的正时控制。
任务4.2.1检查进（排）气凸轮轴位 置传感器
•ቤተ መጻሕፍቲ ባይዱ4）DVVT的工作情况
任务4.2.1检查进（排）气凸轮轴位 置传感器
4 发动机动力不足
丰田威驰汽车发动机维护与检修78页PPT
