第二讲 化学改性讲解
共同进行辐射。
主链聚合物侧含有>C=O、>C—Cl
常用辐射源：紫外光
例：
紫外光
~~~CH2CH~~~~ ~~~~CH2CH·~~~~ + CH3C·=O |
CH3—C=O
（2）预辐射法——先辐照聚合物，使其产生捕集型自由
基，再用乙烯型单体继续对已辐照过的聚合物进行
处理，得到接枝共聚物。
辐射源：高能量ν射线
第一节：聚合物的熔融态化学
第一节：聚合物的熔融态化学
接枝反应： 以含极性基团的取代基，按自由基反应的规律
与聚合物作用，生成接枝链，从而改变高聚物的 极性，或引入可反应的官能团。 官能团反应：
可以发生在聚合物与低分子化合物之间，也可 发生在聚合物与聚合物之间。可以是聚合物侧基 官能团的反应，也可以是聚合物端基的反应
② 在主链上形成过氧化氢基团或其它官能团，然 后以此引发单体聚合。
如：
CH3
|
——CH2 —— C ——+ St |
O—OH
⑵ 阳离子接枝 ：效率较低
⑶ 阴离子接枝 ① 主链引发 例：——CH2CH==CH==CH—— + St ②主链偶联 例：活性聚苯乙烯阴离子和带有侧酯基的大分子（甲基 丙烯酸甲酯），甲氧基团被取代生成酮基接枝链。
接枝共聚物具有独立组分的微观结构
二、应用
1. 刚性体和弹性体方面的应用 如：苯乙烯-丁二烯接枝共聚物改善PS的冲击性能
PS冲击性能和韧性差 韧性和冲击强度↑
2．1．1 基本原理
~~~A~~~A~~~A~~A~~~A~~~ | | || | B B BB B | | || | B B BB B
方法：在反应性大分子存在下，将单体进行自由基、离子 加成或开环聚合。
⑴ 自由基接枝
自由基，化学上也称为“游离基”，是指化合物的分子在光热等外界条件下， 共价键发生均裂而形成的具有不成对电子的原子或基团。化学性质极为活泼， 易于失去电子（氧化）或获得电子（还原），特别是其氧化作用强，
2. 化学接枝 ——用化学方法首先在聚合物的主干上导入易分解的 活性基团，然后分解成自由基与单体进行接枝共聚。
例：
PCl5
~~~CH2—CH~~~~ ~~~~CH2CH~~~~ CH~~~~
R’COOH ~~~CH2—
|
|
|
COOR C=O
Cl —C=O
R’OO—
3．辐射接枝
⑴ 直接辐射法——将聚合物和单体在辐射前混合在一起，
2.1.3 接枝共聚物性能与应用
一、性能与特点 1. 接枝共聚物是单一的化合物，可以发挥每一个组分的特
征性质
其形态结构很大程度上依赖于接枝链和主 链的体积分数： 浓度较高组分=>连续相 浓度相等时=>相的连续性随样品制作条 件变化
2. 接枝共聚物表现出两个不同的玻璃化转 变温度
3. 接枝共聚物易和它们的均聚物共混，与 其组分聚合物有较好的相容性
聚合物化学改性多属于聚合度基本不变或变大， 主要是基团变化的反应，对现有的聚合物进行化学改 性，从而得到新的高分子材料，制备品种繁多的嵌段 和接枝共聚物。
本章主要是介绍常用聚合度变大的接枝共聚改性 和嵌段共聚改性的基本原理，同时还介绍互穿聚合物 网络。
第一节：聚合物的熔融态化学
一、为什么要学习聚合物熔融态化学： 聚合物的熔融态化学：研究在熔融态（高分子材料成型
第一节：聚合物的熔融态化学
第一节：聚合物的熔融态化学
第二节 接枝共聚改性
定义：对聚合物进行接枝，在大分子链上引入适当 的支链或功能性侧基，所形成的产物称作接枝共聚 物。利用其极性或反应性可大大改善与其他材料组 成的复合物的性能。
性能决定于：主链 支链（组成，结构，长度以及支链数）
2．1 接枝共聚改性
第五章 聚合物化学改性
定义：通过聚合物的化学反应，改变大分子链上的原 子或原子团的种类及其结合方式的一类改性方法。
聚合物的性能决定于其结构和聚合度，聚合物化学反 应一般按照聚合度和基团的变化（侧基、端基）分为三种 基本类型：
聚合度基本不变而仅限于侧基和端基变化的反应； 聚合度变大的反应，如交联，接枝、嵌段、扩链等； 聚合度变小的反应，如降解，解聚。
如氢自由基（H·，即氢原子）、氯自由基（Cl·，即氯原子）、甲基自由基 （CH3·）。
① 烯烃单体在带有不稳定氢原子的预聚体存在下进行聚 合，引发可通过过氧化物，辐照或加热等方法。
如： ——CHCH=CHCH—— + St
|
|
H
H
机理：过氧化物引发剂或生长链从主链上夺取不稳定的氢 原子，使主链形成自由基，接枝链和主链间的联接， 是通过主链自由基引发单体，或则通过和支链的重新 结合而形成的。
⑷ 开环聚合
2.1.2 接枝共聚方法
链转移接枝 化学接枝 辐射接枝
1. 链转移接枝
定义：利用反应体系中的自由基夺取聚合物主链上的氢而链 转移，形成链自由基，
进而引发单体进行聚合，产生接枝。
X
X
|
|
——CH2—CH—— +R·——CH2—C·—— + RH
或：——CH2—CH=CH—CH2 —— +R· ——CH2—CH=CH— CH· —— +RH
在接枝共聚过程中，通常有三种聚合物 混合 ：未接枝的的聚合物；已接枝
的聚合物及单体的自聚物；混合单体的 共聚物
接枝效率＝[已接枝单体质量/（已接枝单体质量+ 接枝单体均聚物质量）] * 100%
其影响因素：引发剂，聚合物主链结构，单体种 类，反应配比及反应条件等
如：引发剂BPO优于AIBN； C6H5比（CH3）2C·—CN活泼，易夺H
加工中最常出现的状态）下聚合物的化学变化规律及其行为的 科学。 1、利用熔融态化学反应，可以实现通用聚合物材料的高性能
化（向工程材料的发展） 2、单组分材料向多组分复合材料转变（合金、共混，复合）：
有助于解决多相复合材料中各相之间界面的相容性和相互 租用问题。 3、大力开发功能性高分子材料（光、电、热、声、智能）： 获得新型高分子材料，简化制备工艺。
作用:① 聚合物无规地失去侧基或氢原子,产生自由基
ν辐射
~~~~~CH2CH2CH2~~~~ ~~~CH2CH·CH2~~~~ ② 主链断裂，产生自由基
CH3
CH3
|
ν辐射
|
~~~~CH2—C—CH2~~~~ ~~~~ CH —C· + ·CH2~~~~~
|
|
CH3—O—C=O
CH3—O—C=O
化学改性作业(阐述PA6、PA66、PA610之间的结构,物性变化规律)
阐述PA6、PA66、PA610之间的结构，物性变化规律。
尼龙的主要品种为脂肪族聚酰胺纤维，它可以用一种单体合成，如内酰胺或氨基酸。
此时尼龙名称后的阿拉伯数字即表明所用内酰胺或氨基酸的碳原子数目，如尼龙6、尼龙66等；亦可以用两种单体合成，即一种二元胺与一种二元酸。
此时尼龙名称后的两组阿拉伯数字中，第一组代表二元胺的碳原子数目，第二组代表二元酸的碳原子数目，如尼龙66，尼龙610，尼龙1010等尼龙6和尼龙66实质上是异构体。
尼龙66的单体尼龙66盐由己二酸和己二胺反应而成。
尼龙66盐缩聚脱水得尼龙66 , 其分子式为: 一〔NH(CH2)6NHOC(CH2)4CO]n-。
尼龙6的单体是己内酰胺。
己内酰胺开环聚合得尼龙6, 其分子式为一[HN(CH2)5CO]n一。
它们之间的主要区别在于聚合物长链中胺基的空间位置和方向不同。
尼龙6中的所有胺基方向相同，并被5个亚甲基单元隔开；尼龙66中的胺基则沿聚合物长链交错排列，其空间位置呈现“6-4-6-4“重复排列模式。
这种原子团结构排列上的不同，导致了聚合物性能上的差异，例如熔融温度和结晶行为有所不同。
尼龙610 是通过酰胺键－［NHCO］－连接起来的脂肪族聚酰胺，由己二胺和癸二酸缩聚得到，其长链分子的化学结构式为: H－［HN( CH2)6NHCO( CH2)8CO］－OH，由于尼龙610 分子中有－CO－、－NH－基团，可以在分子间或分子内形成氢键结合，也可以与其他分子相结合，所以其吸湿能力较好，并且能够形成较好的结晶结构。
尼龙610 分子中的－ CH2 － ( 亚甲基) 之间因只能产生较弱的范德华力，所以－ CH2 －链段部分的分子链卷曲度较大，决定了不同尼龙其性能差异较大。
尼龙610 大分子主链都由碳原子和氮原子相连而成，在碳原子、氮原子上所附着的原子数量很少，并且没有侧基存在，故分子成伸展的平面锯齿状，相邻分子间可借主链上的= C = O 和= NH生成氢键而相互吸引。

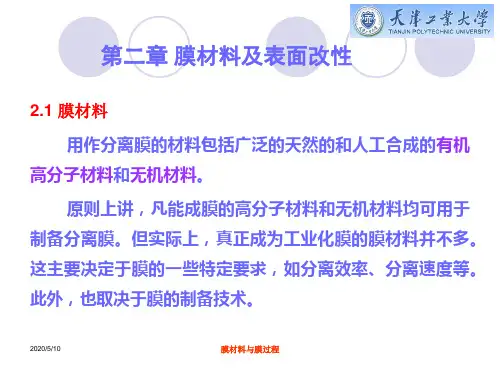

第二章 膜材料及表面改性..
2018/10/14
膜材料与膜过程
目前使用的大多数膜的材料是聚丙烯（PP）、聚乙烯，聚 偏氟乙烯、醋酸纤维素、聚砜、聚醚讽和聚氯乙烯等。当 这些膜与欲分离的物质相接触时，在膜表面和孔内的污染 物聚集，使得膜通量随运行时间的延长而下将，特别是当 聚合物膜材料用于生物医药领域中（如血液透析）时，在 膜表面吸附的蛋白质加速纤维性和抗生素碎片在膜表面的 聚集（血液相容性），导致一系列的生物反应，例如形成 血栓及免疫反应。因此，为了拓展分离膜的应用，通常需 要对膜材料进行改性或改变膜表面的物理化学性能，赋予 传统分离膜更多功能，增大膜的透水性，提高膜的抗污染 性，改善膜的生物相容性。对膜材料的改性的方法有物理 改性和化学改性。
2018/10/14
膜材料与膜过程
2.2高分子膜材料表面改性
膜分离技术具有设备简单，操作方便，无相变， 无化学变化，处理效率高和节能等优点，作为一 种单元操作日益受到重视，已在海水淡化、电子 工业、食品工业、医药工业、环境保护和工程领 域得到广泛的应用。然而，随着膜技术的发展， 人们对膜材料的性能不断提出新的要求，其中改 善膜的亲水性，提高膜的抗污染能力已成为有待 解决的迫切问题。
2018பைடு நூலகம்10/14
膜材料与膜过程
2.1.3 聚酰胺类 （1）脂肪族聚酰胺 代表产品有尼龙 6 和尼龙 66 。尼龙 6 是由己内酰胺在高温下开环聚合 而得。尼龙66由己二胺和己二酸缩聚制得。尼龙6和尼龙66的织布和 不织布（无纺布）主要用于反渗透膜和气体分离膜的支撑底布。 （2）芳香族聚酰胺 芳香族聚酰胺是第二代反渗透膜用材料，只溶于硫酸，故一般不用溶 液制膜，而用熔融纺丝制备中空纤维膜，主要用于反渗透。 （3）聚酰亚胺 聚酰亚胺是一类耐高温、耐溶剂、耐化学品的高强度、高性能材料。 聚酰亚胺在气体分离方面表现出较高的选择透过性，尤其是在其结构 中引入六氟异亚丙基基团。在酰亚胺氮的位置引入甲基、异丙基或卤 素基团，有利于增加聚合物的自由体积，导致气体透过系数增加1~2 个数量级。
聚合物改性教案(1-2)
Kryszewski等PP片与PE片叠合起来制成层叠试样，用偏光显微镜和 红外光谱仪观察在180℃时两种聚合物界面上的输运现象(曲线上的数
字表示PE的支化度，数字越小支化度越大)
.
可以看出，随着热处理时间的延长，PP、PE两种大分 子相互扩散的距离越大。
按共混物组分间有无 化学键连接
物理共混物 化学共混物
热-机械共混物
互穿聚合物网络 （Interpenetrating Polymer Networks）
接枝共聚：HIPS
嵌段共聚：SBS
按共混物形态
均
两
相
相
体
体
系
系
海-岛结构 海-海结构
按共混方法 熔 溶乳 融 液液 共 共共 混 混混 物 物物
按主体料制品的内部及表层都发生的一类 改性；特点是性能变化均一。
塑料的表面改性：只发生在塑料制品的表层而并未深入到内部 的一类改性；特点是性能变化不均一。常见的有：表面光泽、 硬度、防静电、粘合性、印刷性等。
1.3 聚合物改性在聚合物工业中的地位
聚合物改性在聚合物工业中占有的地位日益突出和重要！
a.两种聚合物分别形成小晶粒，分散于非晶介质中 b.一种聚合物形成球晶，另一种聚合物形成小晶粒，
分散于非晶介质中 c.两种聚合物分别结晶形成球晶，晶区充满整个共
混物，非晶成分分散于球晶中
(3) 两种聚合物形成共晶
三、界 面 结 构
界面层的形成
两个步骤： 第一步是两相之间相互接触， 第二步是两种聚合物大分子链段之间相互扩散。
聚合物改性教案（1-2）
第一章 概 论
1.1 聚合物的分类 1.2 聚合物改性的内容 1.3 聚合物改性在聚合物工业中的地位 1.4 聚合物改性中的四个设计 1.5 聚合物改性发展简况
高分子化学改性.
实验:刘利国制备了玻璃粉/PA1010复合材料，当玻璃粉
含量较低时PA复合材料较软，钢环表面的微凸体在PA复合材 料表面产生犁沟；当玻璃粉含量较高时，玻璃粉填充PA的磨 损表面上分布了玻璃颗粒，增强了PA复合材料抵抗刚环表面 挤压的能力。改性效果：在摩擦过程中，镶嵌的玻璃粉颗 粒不但提高了PA复合材料的硬度，也提高了PA复合材料对摩 擦热的耐力，磨损量大幅度降低。
聚酰胺工程塑料 摩擦学改性研究进展
聚酰胺工程塑料
聚酰胺（PA）包括PA6,PA66，PA66/PA610， PA11，PA12，PA1010等，是机械零件制造常 用的工程塑料之一。
聚酰胺工程塑料 优点：由于PA分子具有结构规整性和高结晶 性，与其他工程塑料相比，具有突出的自润 滑性，是较理想的耐磨材料。 缺点：吸水性较大、尺寸稳定性差、热变形 温度低、干摩擦时有较高的摩擦因数，不能 用作高速摩擦副材料，限制了其应用领域。
实验：S.Bahadur研究了CF/CuS/PA11复合材料，通过XPS
观察发现，在摩擦过程中CuS和PA都发生了摩擦化学反应，生 成单质Cu、 Fe的硫酸盐以及一部分基团。上述反应增加了转 移膜和对偶钢环的黏结强度，也增加了转移膜层间的黏结， 从而增加了复合材料的耐磨性能。
五、与树脂共混
共混改性的优点： 聚合物共混改性因其工艺简单，而
二、表面改性
近年来的研究表明，聚合物表面离子注入可提高其表 明交联度及硬度，摩擦过程中可减少其塑性变形，降低黏 着磨损，从而改善摩擦学性能及润湿性等。且表面交联， 表明硬度的提高会使材料拉伸强度增大，冲击强度降低。
提高注入能量比增加注入剂量对改善耐磨性更有效。
另外，射线辐照也能提高聚合物的交联度和硬度，改 善材料的尺寸稳定性，提高热变形湿度及耐磨性。
石墨烯化学改性及其应用研究
石墨烯化学改性及其应用研究石墨烯是一种由碳原子构成的平面六角形结构的材料，它具有很高的机械强度、热导率和导电率，被认为是一种前景广阔的新型材料。
然而，石墨烯的应用受到其在化学稳定性和生物相容性方面的限制。
为了解决这些问题，石墨烯化学改性被广泛研究。
一、石墨烯化学改性方法石墨烯的化学稳定性可以通过在其表面引入化学官能团来增强。
通常使用的方法有氧化、烷基化和芳基化等。
1. 氧化改性：氧化是最常用的化学改性方法之一，可以通过暴露石墨烯在有机溶剂和强氧化剂下，例如硝酸和过氧化氢，来引入氧化官能团。
氧化石墨烯（GO）的羟基、羧基和酮基等官能团可以提高其在水中的分散性，并可用于制备复合材料和高性能纳米电子器件。
2. 烷基化改性：烷基化是通过与自由基或亲电试剂反应来在石墨烯表面引入烷基官能团。
例如，用溴代烷或卤代乙酸盐可以在石墨烯表面引入烷基官能团，增加了其与有机分子的相容性。
3. 芳基化改性：芳基化包括用芳香族化合物进行反应或热解。
通过用过渡金属催化剂催化石墨烯和芳香族化合物的反应，可以在石墨烯表面引入芳基官能团，增加其化学反应性和电学性质。
二、石墨烯化学改性应用的研究进展通过石墨烯化学改性，可以实现对其物理和化学性质的精确调控，从而扩大其应用范围。
1. 生物医学应用研究石墨烯化学改性后的材料具有更好的生物相容性和生物可降解性。
例如，氧化石墨烯经过PEG化改性后可以在体内通过肝脏进行有效降解。
将石墨烯氧化物与生物大分子（如DNA、蛋白质）进行配合，可以用于有效地传递DNA和制备纳米载药系统，具有很好的药物控释效果。
2. 电子和储能应用研究石墨烯经过化学改性后可以用于制备新型的电子和储能器件。
例如，将石墨烯氧化物与其他功能性纳米材料（如金属纳米粒子和碳纳米管）进行配合，制备出复合材料，可用于电池、超级电容器和光电催化剂等领域。
同时，将石墨烯表面修饰具有机功能分子可以增强其在电路中的性能和稳定性。
3. 其他应用研究石墨烯经过化学改性之后，还可以用于各种领域。

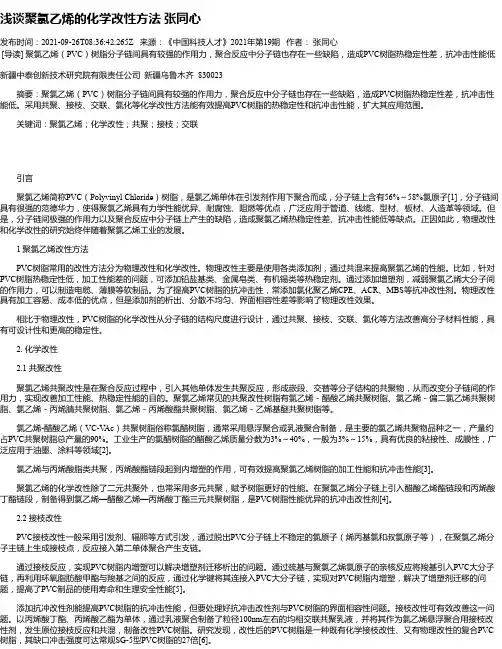

浅谈聚氯乙烯的化学改性方法张同心
浅谈聚氯乙烯的化学改性方法张同心发布时间：2021-09-26T08:36:42.265Z 来源：《中国科技人才》2021年第19期作者：张同心[导读] 聚氯乙烯（PVC）树脂分子链间具有较强的作用力，聚合反应中分子链也存在一些缺陷，造成PVC树脂热稳定性差，抗冲击性能低新疆中泰创新技术研究院有限责任公司新疆乌鲁木齐 830023摘要：聚氯乙烯（PVC）树脂分子链间具有较强的作用力，聚合反应中分子链也存在一些缺陷，造成PVC树脂热稳定性差，抗冲击性能低。
采用共聚、接枝、交联、氯化等化学改性方法能有效提高PVC树脂的热稳定性和抗冲击性能，扩大其应用范围。
关键词：聚氯乙烯；化学改性；共聚；接枝；交联引言聚氯乙烯简称PVC（Polyvinyl Chloride）树脂，是氯乙烯单体在引发剂作用下聚合而成，分子链上含有56%～58%氯原子[1]，分子链间具有很强的范德华力，使得聚氯乙烯具有力学性能优异、耐腐蚀、阻燃等优点，广泛应用于管道、线缆、型材、板材、人造革等领域。
但是，分子链间极强的作用力以及聚合反应中分子链上产生的缺陷，造成聚氯乙烯热稳定性差、抗冲击性能低等缺点。
正因如此，物理改性和化学改性的研究始终伴随着聚氯乙烯工业的发展。
1 聚氯乙烯改性方法PVC树脂常用的改性方法分为物理改性和化学改性。
物理改性主要是使用各类添加剂，通过共混来提高聚氯乙烯的性能。
比如，针对PVC树脂热稳定性低，加工性能差的问题，可添加铅盐基类、金属皂类、有机锡类等热稳定剂。
通过添加增塑剂，减弱聚氯乙烯大分子间的作用力，可以制造电缆、薄膜等软制品。
为了提高PVC树脂的抗冲击性，常添加氯化聚乙烯CPE、ACR、MBS等抗冲改性剂。
物理改性具有加工容易、成本低的优点，但是添加剂的析出、分散不均匀、界面相容性差等影响了物理改性效果。
相比于物理改性，PVC树脂的化学改性从分子链的结构尺度进行设计，通过共聚、接枝、交联、氯化等方法改善高分子材料性能，具有可设计性和更高的稳定性。
第三章 高分子化学改性
（2）嵌段共聚物的热性能
无规共聚物的模量与温度的关系 两相嵌段共聚物的模量与温度的关 系 从单体A和单体B得到的无规共聚物模量温度关系介于均聚物A和均聚物B之间。 同时只有一个Tg处于两均聚物的Tg之间。无规共聚物的Tg位置与单体的质量分数有 关。 两相嵌段共聚物保持了两种嵌段固有的性质，所以明显有两个Tg。在两个Tg之间有 一个模量平台。这平台的平坦程度取决于相分离的程度。相分离越完善则模量对温 度的敏感性越低。但是，高度分离的嵌段共聚物的两个Tg与含量没有关系，平台位 置却与嵌段含量有关。
(3) 力学性质
可以把嵌段共聚物分为两类，刚性嵌段共聚物和弹性嵌段共聚物。刚性嵌段共 聚物由两个硬嵌段和一个短的软嵌段组成。弹性嵌段共聚物一般含有两个软嵌段与一 个短的硬嵌段。 只有两种硬嵌段组成的刚性嵌段共聚物的抗蠕变等力学性能好，由于高度的相 分离和相间的黏着力好，使得硬-硬嵌段共聚物固有的延展性得以保留。共聚物常常 是脆性的，通过与小部分的软嵌段组成嵌段共聚物，体系中的两相特性和软嵌段的低 玻璃化转变温度，使其韧性具有很大改善。例如环氧-聚己内酯热固性嵌段共聚物。 热塑性弹性体是由大量的软嵌段和少量的硬嵌段组成的两相嵌段共聚物。软嵌 段提供弹性，硬嵌段形成微区，形成链间有利的缔合，形成物理交联，提高强度。
2.5 离子聚合反应法 利用离子聚合反应可合成接枝聚合物。 如：在含有对氯甲基聚苯乙烯的二硫化碳溶液中，用溴化 铝作引发剂，可使异丁烯发生碳阳离子的聚合反应，形成聚苯 乙烯-g-异丁烯接枝共聚物
2.6 大分子单体法 大分子单体指在分子链上带有可聚合基团的齐聚物，分子 量一般为数千至数万。 通过大分子单体的聚合可直接获得结构明确的接枝共聚物， 可以综合完全相反的性能，如软/硬、结晶/非结晶等。 大分子单体的合成主要通过在齐聚物分子链末端引入可聚 合的基团来实现的。
第二章共混改性基本原理
当前您浏览到是第十二页，共一百零一页。
增容剂已成为高聚物材料研究开发的关 键技术,增容剂的研制和生产成为高聚物材料 研究的新亮点。
当前您浏览到是第十三页，共一百零一页。
2.5.3 增容剂的分类：
①非反应性共聚物 在聚合物A与聚合物B。
塑料 增韧 改性
弹性体增韧塑料体系
非弹性体增韧塑料体系
当前您浏览到是第三十五页，共一百零一页。
4. 老化性能
在外界作用下，共混物发生性质及性能 变化（不利于使用）的现象称为老化。
当前您浏览到是第九页，共一百零一页。
绝大多数高聚物共混物难以达到分子水平的相容（完全相容） ，而得到非均相结构（两相结构）。
高聚物共混材料的相容性决定着两相的分散程度。
Ø 相容性太差，两种高分子混合程度很差，材料呈现宏观
的相分离，出现分层现象，很少有实用价值；
Ø 分子水平的相容，只用一个Tg，意义不大。
Ø一般含量少的组分形成分散相，而含量多的组分形成连续相；
Ø随着分散相含量的逐渐增加，分散相从球状分散变成棒状分散；
Ø到两组分含量相近，则形成层状结构，两个组分都呈连续相。
A球
当前您浏览到是第二十二页，共一百零一页。
A棒
AB层
B棒
组分A增加，组分B减少
B球
以 S B
S
嵌
段
共
聚
物
为
例
当前您浏览到是第二十三页，共一百零一页。
③原位聚合方法
增容剂不是预先合成的，而是加工过程中产生
的。增容剂的生成和共混是同时进行的。
例子：在PP与PA的共混体系中加入MAH，三者共混。 在共混过程中PP与MAH生成接枝共聚物，改善了PP与 PA的相容性。
高分子材料改性技术研究
高分子材料改性技术研究高分子材料是一类具有长链分子结构的材料，在人类生活中有着广泛的应用，例如塑料袋、塑料瓶、塑料管、电缆护套、热塑性弹性体等。
然而，高分子材料的应用常常受到其性能不足的限制，如耐久性差、抗氧化性能差、耐磨性差等。
为了克服这些限制，并使得高分子材料能够更好的发挥其优势，近年来，人们通过不同的方式对高分子材料进行改性，尝试提高其性能。
一、高分子材料的改性方式高分子材料的改性，主要包括化学改性和物理改性两种方式。
化学改性主要通过在高分子材料的结构中引入一些化学官能团，从而改变其分子量、分子结构和化学性质等，使其性能得到显著提升。
物理改性主要包括添加微观颗粒填料、纤维增强等物理手段，以及加入纳米材料进行物理改性等方式。
二、高分子材料的化学改性1.开环聚合开环聚合是一种在环状单体以外引入一个活泼的端基的聚合方法，在高分子材料的聚合链上引入活泼的端基有助于改善聚合链的性能，使得高分子材料能够更好的发挥其性能。
目前，从单体分子结构和聚合反应条件等方面进行研究和改进，以提高开环聚合的效率和选择性，已成为高分子材料精细加工的重要技术手段之一。
2.共聚物化学改性共聚物化学改性是在聚合反应体系中引入两种或两种以上的单体，同时进行共聚反应得到具有共聚区块结构的高分子材料的过程。
共聚物化学改性可实现对高分子材料的组成、结构和分布等方面进行调整，从而提高高分子材料的性能。
目前，已经有一些共聚物作为特殊性能高分子材料得到了广泛应用，例如ABS、TPO等材料。
3.交联改性交联改性是通过跨链联络一些链分子之间的共价键来形成空间网状结构，使高分子材料的结构更加紧密，从而提高材料的强度、硬度和抗热性。
传统的交联改性方法包括热交联、硫化交联和辐射交联等。
在最近几年，人们提出了很多新型的交联改性方法，例如化学交联、离子交联、超分子交联等，能够有效的提高高分子材料的性能。
三、高分子材料的物理改性1.填料改性填料改性是通过在高分子材料中加入微观颗粒填料，改变高分子材料的结构和性质，实现改性的一种方法。
第二章 聚合物共混改性原理
透射电镜：分辨率高，达到0.1-100nm，可以直接观察微小的颗 粒。用透射电镜观察共混物的相结构发现：即使是相容的共混体系， 在微观下也是两相分布，而不是达到分子水平的混合。 扫描电镜：分辨率稍低，主要用于断面的研究，也可以观察分散相的 颗粒分布和尺寸。
2021/7/17
30
TEM
2021/7/17
分子程度的混合的共混物，然而，在聚合物共混物 中，分子程度的混合是不可能的。
溶混性：具有溶混性的共混物，是指可形成均相体系 的共混物。
溶混性相当于完全相容
2021/7/17
18
相容性对聚合物共混物形态结构的影响
在许多情况下，热力学相容性是聚合物之间均匀混合的主要推动 力。两种聚合物的相容性越好，即两相之间的结合力也越大，就越 容易相互扩散而达到均匀的混合，共混物中的过渡区也就宽广，相 界面越模糊，相畴越小。
8
2） 共混物形态的三种基本类型
均相体系： 非均相体系（两相体系）：包括 “海-岛结构”------连续相+分散相 “海-海结构”------两相均连续，相互贯穿
2021/7/17
9
PPC/EVOH复合材料的微观形态 ---典型的两相结构
Figure 4-9 SEM micrographs of PPC/EVOH blends. (a) PPC/30%EVOH, (b) PPC/50%EVOH, (c) PPC/70%EVOH.
的光泽和易成型性；PAN的刚性、耐油性、耐化学性和优良的力 学性能；聚丁二烯的弹性和抗冲击性 投资少、效益高 品种繁多、可制备功能化高分子材料 改善加工性能
2021/7/17
5
1.2 共混改性的主要方法
基本方法分类
