尺寸控制方法
普通寸法公差
普通寸法公差

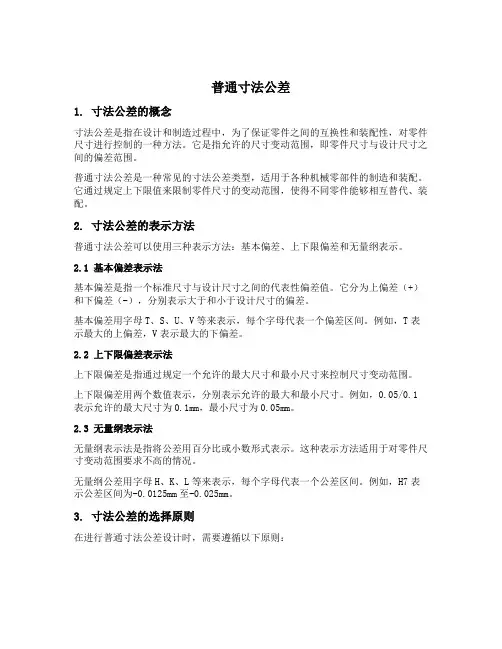

1. 寸法公差的概念
寸法公差是指在设计和制造过程中，为了保证零件之间的互换性和装配性，对零件尺寸进行控制的一种方法。它是指允许的尺寸变动范围，即零件尺寸与设计尺寸之间的偏差范围。
普通寸法公差是一种常见的寸法公差类型，适用于各种机械零部件的制造和装配。它通过规定上下限值来限制零件尺寸的变动范围，使得不同零件能够相互替代、装配。
2. 寸法公差的表示方法
普通寸法公差可以使用三种表示方法：基本偏差、上下限偏差和无量纲表示。
2.1 基本偏差表示法
基本偏差是指一个标准尺寸与设计尺寸之间的代表性偏差值。它分为上偏差（+）和下偏差（-），分别表示大于和小于设计尺寸的偏差。
基本偏差用字母T、S、U、V等来表示，每个字母代表一个偏差区间。例如，T表示最大的上偏差，V表示最大的下偏差。
2.2 上下限偏差表示法
上下限偏差是指通过规定一个允许的最大尺寸和最小尺寸来控制尺寸变动范围。
上下限偏差用两个数值表示，分别表示允许的最大和最小尺寸。例如，0.05/0.1表示允许的最大尺寸为0.1mm，最小尺寸为0.05mm。
2.3 无量纲表示法
无量纲表示法是指将公差用百分比或小数形式表示。这种表示方法适用于对零件尺寸变动范围要求不高的情况。
无量纲公差用字母H、K、L等来表示，每个字母代表一个公差区间。例如，H7表示公差区间为-0.0125mm至-0.025mm。
3. 寸法公差的选择原则
在进行普通寸法公差设计时，需要遵循以下原则： 3.1 功能性原则
根据零件在装配中所起到的功能要求，合理选择适当的公差等级和公差类型。对于关键性零件，公差要求应相对较高；对于一般性零件，公差要求可以适当放宽。
3.2 经济性原则
在满足功能要求的前提下，尽量选择公差较大的等级和类型。这样可以减少制造成本和加工难度，提高生产效率。
3.3 可制造性原则
考虑到加工工艺和设备的限制，选择合理的公差等级和类型。避免过高或过低的公差要求导致加工困难或无法满足装配要求。
机械加工尺寸精度控制
---
专业提供SPC数据分析软件等机械测量解决方案
机械加工尺寸精度控制
---
专业提供SPC数据分析软件等机械测量解决方案 一、 摘要
机械产品的各种零部件在进行了机械的运动设计、结构设计、强度和刚度设
计后计算出了基本尺寸，接下来就要进行尺寸的精度设计。
为了使零件具有互换性，必须保证零件的尺寸、几何形状和相互位置以及表
面特征技术要求的一致性。就尺寸而言，互换性要求尺寸的一致性，但并不是要
求零件都准确地制成一个指定的尺寸，而只要求尺寸在某一合理的范围内。对于
相互结合的零件，这个范围既要保证相互结合的尺寸之间形成一定的关系，以满
足不同的使用要求，又要在制造上是经济合理的，这样就形成了“极限与配合”
的概念。 “极限”用于协调机器零件使用要求与制造经济性之间的矛盾，“配
合”则是反映零件组合时相互之间的关系。
二、 极限与配合的基本术语及定义
1、 孔和轴
1）孔 (hole)
通常指工件的圆柱形内表面，也包括非圆柱形内表面（两平行平面或切面所
形成的包容面），如图2.1所示零件的各内表面上D1、D2、D3、D4各尺寸都
称为孔。
2）轴 (shaft)
通常指工件的圆柱形外表面，也包括非圆柱形外表面（两平行平面或切面形
成的被包容面），如图2.1所示零件的各外表面上d1、d2、d3各尺寸都称为
轴。极限与配合标准中的孔、轴都是由单一的主要尺寸构成，例如圆柱体的
直径，键与键槽的宽度等。
图2.1 孔与轴 ---
专业提供SPC数据分析软件等机械测量解决方案 2、 有关尺寸、偏差和公差的术语和定义
1）尺寸（size）
以特定单位表示线性尺寸值的数值，称为尺寸。如直径、半径、长度、 宽度、
高度、深度等都是尺寸。在机械行业中，一般常用毫米（mm）作为特定单位。
2）基本尺寸(basic size)
基本尺寸是设计时给定的尺寸，用D和d分别表示孔和轴的基本尺寸，如图2.2
(a)所示。基本尺寸是从零件的功能出发，通过强度、刚度等方面的计算或结构
常见建筑工程尺寸偏差控制工艺措施
目 录
页脚内容1

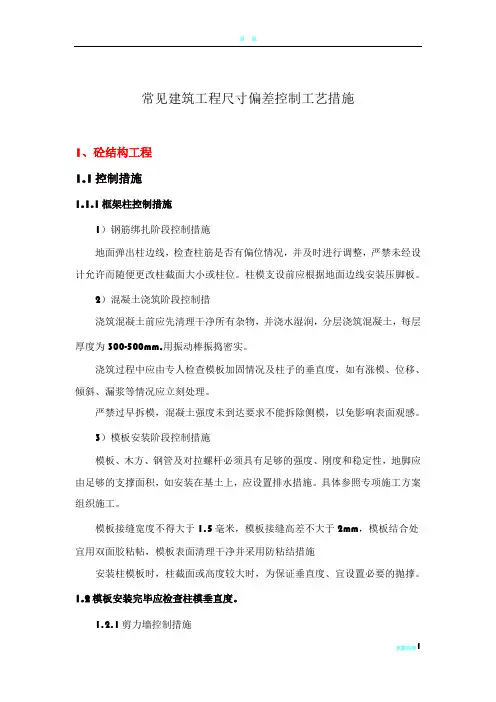

常见建筑工程尺寸偏差控制工艺措施
1、砼结构工程
1.1控制措施
1.1.1框架柱控制措施
1）钢筋绑扎阶段控制措施
地面弹出柱边线，检查柱筋是否有偏位情况，并及时进行调整，严禁未经设计允许而随便更改柱截面大小或柱位。柱模支设前应根据地面边线安装压脚板。
2）混凝土浇筑阶段控制措
浇筑混凝土前应先清理干净所有杂物，并浇水湿润，分层浇筑混凝土，每层厚度为300-500mm,用振动棒振捣密实。
浇筑过程中应由专人检查模板加固情况及柱子的垂直度，如有涨模、位移、倾斜、漏浆等情况应立刻处理。
严禁过早拆模，混凝土强度未到达要求不能拆除侧模，以免影响表面观感。
3）模板安装阶段控制措施
模板、木方、钢管及对拉螺杆必须具有足够的强度、刚度和稳定性，地脚应由足够的支撑面积，如安装在基土上，应设置排水措施。具体参照专项施工方案组织施工。
模板接缝宽度不得大于1.5毫米，模板接缝高差不大于2mm，模板结合处宜用双面胶粘帖，模板表面清理干净并采用防粘结措施
安装柱模板时，柱截面或高度较大时，为保证垂直度、宜设置必要的抛撑。
1.2模板安装完毕应检查柱模垂直度。
1.2.1剪力墙控制措施 目 录
页脚内容2 钢筋绑扎阶段及混凝土浇筑阶段的控制措施参照柱子。
剪力墙模板螺杆直径、螺杆间距应经计算确定，且任何情况下不得大于600mm。具体参照专项施工方案组织施工。
模板、木方、钢管及对拉螺杆必须具有足够的强度、刚度和稳定性，底部应由足够的支撑面积，如安装在基土上，应设置排水措施。
模板接缝宽度不得大于1.5毫米，模板接缝高差不大于2m，模板结合处宜用双面胶粘帖，模板表面清理干净并采用防粘结措施
安装柱模板时，柱截面或高度较大时，为保证垂直度、宜设置必要的抛撑。
模板安装完毕应检查柱模垂直度。
混凝土梁柱尺寸偏差控制技术规程
混凝土梁柱尺寸偏差控制技术规程

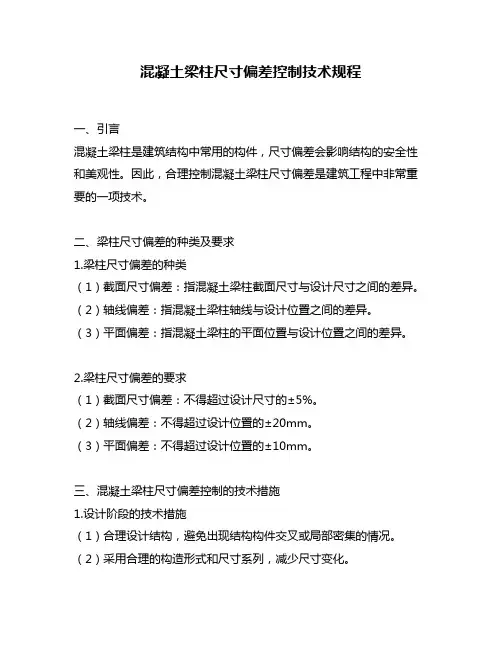

一、引言
混凝土梁柱是建筑结构中常用的构件，尺寸偏差会影响结构的安全性和美观性。因此，合理控制混凝土梁柱尺寸偏差是建筑工程中非常重要的一项技术。
二、梁柱尺寸偏差的种类及要求
1.梁柱尺寸偏差的种类
（1）截面尺寸偏差：指混凝土梁柱截面尺寸与设计尺寸之间的差异。
（2）轴线偏差：指混凝土梁柱轴线与设计位置之间的差异。
（3）平面偏差：指混凝土梁柱的平面位置与设计位置之间的差异。
2.梁柱尺寸偏差的要求
（1）截面尺寸偏差：不得超过设计尺寸的±5%。
（2）轴线偏差：不得超过设计位置的±20mm。
（3）平面偏差：不得超过设计位置的±10mm。
三、混凝土梁柱尺寸偏差控制的技术措施
1.设计阶段的技术措施
（1）合理设计结构，避免出现结构构件交叉或局部密集的情况。
（2）采用合理的构造形式和尺寸系列，减少尺寸变化。 （3）合理设置结构控制标高，在施工中进行高程控制。
2.施工阶段的技术措施
（1）严格按照设计图纸要求进行施工，避免随意改动尺寸和位置。
（2）采用优质的材料，控制混凝土配合比和水泥用量。
（3）采用先进的施工工艺和设备，如自动化混凝土输送泵、自动化浇注机等。
（4）采用先进的测量设备，如全站仪、激光测距仪等进行尺寸控制和测量。
3.验收阶段的技术措施
（1）对完成的混凝土梁柱进行尺寸检查和测量，确保符合设计要求。
（2）对尺寸偏差超过规定要求的混凝土梁柱进行整改处理。
（3）对混凝土梁柱的尺寸偏差情况进行记录和归档。
四、混凝土梁柱尺寸偏差控制的注意事项
1.严格按照设计要求进行施工，避免随意改动尺寸和位置。
2.采用优质的材料和先进的施工工艺和设备。
3.加强现场管理，确保施工质量和施工进度。
4.对尺寸偏差超过规定要求的混凝土梁柱进行整改处理。
五、结论
合理控制混凝土梁柱尺寸偏差是建筑工程中非常重要的一项技术。通过采取设计、施工和验收阶段的技术措施和注意事项，可以有效避免混凝土梁柱尺寸偏差的发生，确保建筑结构的安全性和美观性。
尺寸控制流程2.00
东岳车身生产部尺寸控制流程 DYBSE-001
Rev2.00 2004.5.15
1. 目的
制定该流程文件的目的是：叙述在车身生产部遵循精益生产原则,实行白車身的持续改进尺寸质量的流程。
2. 起草,批准及适用范围
该流程由东岳车身生产部尺寸组根据制造部上级文件而制定,并通过车身生产部管理层批准。其基于制造部文件“车间工序控制程序”
3. 术语
PMF-过程监测检具
CMM-三座标测量机
2MM工程-为减少变差而持续改进工装的过程.
FE-功能评估
SOS-标准作业单
TPM-全员生产维护
PCR-问题交流报告
PASSRATE-整车上在公差带内的点数占总测点数的百分比
CII-不断改进指数，将所有CMM测点的6sigma按照从小到大排序，以第95％的点的6sigma值作为整车的CII指数。
4. 总流程
以下流程图描述了车身生产部整体尺寸控制系统,具体规则见 后章。
5. 质量目标
基于精益生产原则,并且根据FE方法,制造符合顾客要求且能引起顾客热忱的白车身。
5.1 FE 方法
车身生产部尺寸控制过程是与ＦＥ流程 是一致的,可参考工程部“SGM功能性评估程序”文件
5.2 顾客定义
作为车身生产部的顾客,总装车间具有对白车身名义尺寸修正的决定权。
6. 制造质量
根据SOS生产和完成计划的TPM是生产和维修小组的职责.这些是达到尺寸要求和执行”制造质量”的关键。
7. 尺寸检验
东岳车身生产部尺寸控制流程 DYBSE-001
Rev2.00 2004.5.15
7.1 车身生产部有二 种 尺 寸 检 验 手 段 。
在线PMF检验
CMM 检验
7.2 职责
PMF 检验由生产班组长负责,并且由有资格的生产班组长完成。
CMM 检验由CMM室负责,并且由有资格的CMM操作员完成。
PMF 校验由检具工程师负责,并且如果有任何检验变化，将重新认证班组长的检验资格， 并加以培训。
关于传统圆锥尺寸控制法和创新方法
ｚ１ 穗幻
关于传统圆锥尺寸控制法和创新方法

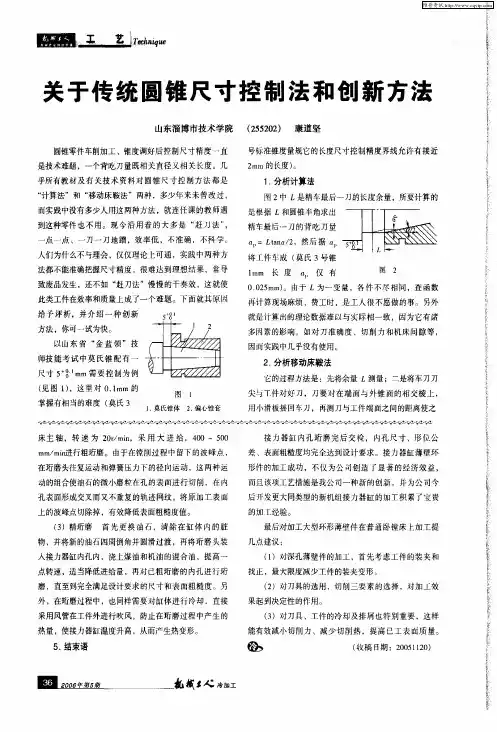

山东淄博市技术学院 （２５５２０２） 康道坚 圆锥零件车削加工、锥度调好后控制尺寸精度…＋直 是技术难题，一个背吃刀量既相关直径又相关长度。几 乎所有教材及有关技术资料对圆锥尺寸控制方法都是 “计算法”和“移动床鞍法”两种，多少年来未曾改过， 而实践中没有多少人用这两种方法，就连任课的教师遇 到这种零件也不用。现今沿用着的大多是“赶 法”， 一点一点、一刀一刀地蹭，效率低，不准确，不科学。 人们为什么不与理会，仅仅理论上可通，实践中两种方 法都不能准确把握尺寸精度，很难达到理想结果，常导 致废品发生，还不如“赶刀法”慢慢的干奏效，这就使 此类工件在效率和质量上成了一个难题。下面就其原凼 给予评析，并介绍一种创新 方法，你可一试为快。 以山东省“金蓝领”技 师技能考试中奠氏锥配有一 尺寸５ ｏｌ】ｍｍ需要控制为例 （见图１），这里对０．１ ｍｍ的 掌握有相当的难度（莫氏３ ５ ８ Ｊ ’ ＇７３／／ Ｊ＿＿＿一 ｌ ｌ ＿／ ／／，／＿／，／／／ 图 １．莫氏锥体 ｌ ２．偏心锥套 号标准锥度量规它的长度尺寸控制精度界线允许有接近 ２ｒａｍ的长度）。 １．分析计算法 图２中Ｌ是精车最后一刀的长度余量，所要计算的 是根据Ｌ和圆锥半角求出 精车最后一刀的背吃刀量 。ｐ＝Ｌｔａｎａ／２，然后据 ｐ 将工件车成（莫氏３号锥 ｌｍｍ长度。 仅有 图２ ０．０２５ｍｍ）。由于Ｌ为一变鼠，各件不尽相同，查函数 再计算现场麻烦、费工时，是工人很不愿做的事。另外 就是计算出的理论数据难以与实际相一致，因为它有诸 多冈素的影响，如对刀准确度、切削力和机床间隙等， 因而实践中几乎没有使用。 ２．分析移动床鞍法 它的过程方法是：先将余量Ｌ测量；二是将车刀刀 尖与－Ｋ件对好刀，刀要对在端面与外锥面的相交棱上， 用小滑板摇回车 ，再测刀与工件端面之间的距离使之
