初中化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析
增大，故 D 选项不符合题意； 故选：C。 【点睛】 本题对图像的分析，透过图像分析反应的本质，要逐段图像进行分析，看清横纵坐标和拐 点。
11．下列图像能正确反映其对应关系的是()
A．
向等质量、等浓度的稀硫酸中分别加入过量的 Zn 和 Fe
B．
向含有少量 NaOH 的 Na2CO3 溶液中逐滴加入稀盐酸
【解析】 【详解】 A、催化剂能加快过氧化氢分解的速率，可以缩短反应时间，即 a 的反应时间应长一点，b 的反应时间短，选项错误； B、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与硫酸发生中和 反应，然后才与硫酸铜反应生成沉淀氢氧化铜，直至硫酸铜完全反应沉淀的质量不再增 加，选项正确； C、向氢氧化钠溶液中滴加足量的水，溶液的碱性减小，但溶液始终呈碱性，即溶液的 pH 逐渐接近 7，但始终大于 7，选项错误； D、等质量的镁、铝、铁与足量酸反应后生成的氢气的质量由大到小的关系为铝>镁>铁， 选项错误，故选 B。 【点睛】 等质量的锌、铁、镁、铝与足量酸反应后生成氢气的质量由大到小的顺序为铝>镁>铁> 锌。
D．
向一定浓度的 NaOH 溶液中加水稀释
【来源】2019 年 6 月山西省太原市迎泽区太原第五中学校中考模拟化学试题 【答案】B 【解析】 【分析】 【详解】 A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。氢氧化钠先和 稀硫酸反应生成硫酸钠和水，然后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠。A 正确； B、该图像中，横坐标是金属的质量。产生相同质量的氢气，消耗锌的质量比铁多。故应该 是硫酸与铁的反应的曲线先达到拐点。B 错误； C、铜和硝酸银反应生成硝酸铜和银。反应方程式为：Cu+2AgNO3=Cu(NO3)2+2Ag。根据方程 式可知，每消耗 340 份质量的硝酸银，就会生成 188 份质量的银，溶质的质量逐渐减少，
Zn+2HCl=ZnCl2 +H2 ，铁和稀盐酸反应： Fe+2HCl=FeCl2 +H2 ，锌比铁活泼，锌
反应速率快，反应时间短，锌的相对分子质量大于铁，故铁最后产生氢气的质量多，不符 合题意。 故选 A。
3．下列图像中有关量的变化趋势与对应叙述关系不正确的是
A．
表示在等质量的铁粉和锌粉中分别加入足量浓度相等的稀硫酸
溶液的质量也会逐渐减少。C 正确； D、氢氧化钠溶液加入水，溶液的碱性逐渐减弱，无限的趋近于 7。D 正确。 故选 B。
10．小明测得碳酸钙与一定量的稀盐酸反应后的溶液 pH 为 2，取适量该溶液向其中逐滴加 入碳酸钠溶液，并测得溶液 pH 随加入碳酸钠溶液体积的变化曲线如图所示。下列说法不 正确的是：（ ）
D、向 pH=11 的 NaOH 溶液中加水稀释，溶液 pH 值无限接近于 7，但不能小于 7；故选项 错误； 故选：C。
9．下列图像不能正确反映其对应变化关系的是
A．
向一定质量的硫酸铜和稀硫酸的混合溶液中滴加氢氧化钠
溶液
B．
向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量
C．
向一定量硝酸银溶液中逐渐加入铜粉至过量
D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故 硝酸钾不再溶解，溶质质量分数不变，不符合题意。 故选 C。
8．下列反应或操作表示的曲线正确的是
A．
用氯酸钾和二氧化锰的混合物加热制氧气
B．
向接近饱和的 KNO3 溶液中加入 KNO3 固体
C．
向相同的稀盐酸中分别加入足量的 Mg、Zn
【答案】A 【解析】 【详解】 A、常温下向一定质量的稀盐酸中逐渐加入镁条，镁与稀盐酸反应生成氯化镁和氢气，随 着镁条质量的增加，生成氢气的质量逐渐增加，待稀盐酸完全反应后，不再变化，因此， 气体的质量不会一直增加，符合题意； B、加热一定质量的高锰酸钾，高锰酸钾加热分解为锰酸钾、二氧化锰和氧气，固体质量 逐渐减少，固体中锰元素的质量不变，故固体中锰元素的质量分数不断增加，待高锰酸钾 完全反应后，不再变化，不符合题意； C、向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液，氢氧化钡先和盐酸反应生成氯化 钡和水，因此一开始无沉淀产生，待盐酸完全反应后，再和氯化镁反应生成氢氧化镁沉淀 和氯化钡，沉淀质量不断增加，待氯化镁完全反应后，沉淀质量不再变化，不符合题意； D、分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸，锌和稀盐酸反应：
质量也要随温度的改变发生变化，因为温度不变的质量分数不变，故答案选择 A
考点：氧化钙的性质、饱和溶液的转化
2．下列图像不能正确反映其对应关系的是
A．
常温下向一定质量的稀盐酸中逐渐加入镁条，充分反应(忽略挥发)
B．
加热一定质量的高锰酸钾
C．
向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液
D．
分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸
D．
向 pH=11 的 NaOH 溶液中加水稀释
【答案】C 【解析】 【分析】 【详解】 A、用氯酸钾和二氧化锰的混合物加热制氧气，混合固体总质量减少，二氧化锰质量分数 增大；故选项错误； B、向接近饱和的 KNO3 溶液中加入 KNO3 固体，变为饱和硝酸钾溶液，溶质质量先增大， 饱和后质量不变；故选项错误； C、向相同的稀盐酸中分别加入足量的镁和锌都能产生氢气，盐酸的质量分数变小，镁的金 属活泼性大于锌，镁反应的速率快，需要的时间少；故选项正确；
6．下列图像正确反映实验变化关系的是（ ）
A．图 1：用等体积 5%过氧化氢溶液制 O2，其中 a 未使用催化剂，b 使用了催化剂 B．图 2：向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液 C．图 3：向氢氧化钠溶液中滴加足量的水 D．图 4：将等质量的不同金属分别放到足量的相同稀盐酸中 【答案】B
B. 根据以上分析，AB 段发生 Na2CO3+2HCl=2NaCl+H2O+CO2 ，所以有气泡产生；BC 段发生 CaCl2+ Na2CO3= CaCO3 +2 NaCl，所以有白色沉淀碳酸钙产生，故 B 选项不符合题意；
C. 根据以上分析， B 点时碳酸钠与盐酸恰好反应完，此时溶液中溶质为 CaCl2 和 NaCl，C 点 时碳酸钠与氯化钙恰好反应完，溶液中只有氯化钠，故 C 选项符合题意； D. CD 段没有物质与碳酸钠反应，继续加入碳酸钠溶液造成过量。碳酸钠溶液显碱性，pH
4．如图中所示的示意图与对应的叙述正确的是
A．
向碳酸钠溶液中滴加足量的水稀释
B．
向足量的不同金属中分别滴加等量的相同稀盐酸
C．
向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液
D．
两份等体积的 5%过氧化氢溶液，向其中一份加入少量二氧化锰
【答案】C 【解析】 【详解】 A、碳酸钠溶液显碱性，因此初始时的 pH 应大于 7，选项 A 错误； B、足量的镁铝铁与等量的相同稀盐酸反应，产生的氢气量由盐酸的用量决定，因此，三种 金属最终产生的氢气质量应相同，选项 B 错误； C、开始加入氢氧化钠时，消耗原溶液中的硫酸，无沉淀，故开始沉淀质量为 0，当硫酸被 消耗完后，氢氧化钠开始和硫酸铜反应，产生蓝色沉淀，故沉淀质量在某一时刻增加，当 硫酸铜被消耗完以后，沉淀质量便不再改变，选项 C 正确； D、过氧化氢溶液用量相同，无论是否加入催化剂，最终能产生的氧气质量应相同，图中 所示最终产生的氧气质量不相同，选项 D 错误。故选 C。
Na2CO3= CaCO3 +2 NaCl，C 点时氯化钙恰好反应完，溶液中只有氯化钠；CD 段没有物质
与碳酸钠反应，继续加入碳酸钠溶液造成过量。 【详解】
A. 根据以上分析，AB 段发生 Na2CO3+2HCl=2NaCl+H2O+CO2 ，向反应后的溶液中加入碳酸
钠溶液，增加碳酸钠溶质和溶剂水的质量，同时跑出去气体 CO2 质量，根据反应方程式， 增加的碳酸钠的质量要大于减少的二氧化碳质量（Na2CO3 相对分子质量 106，大于 CO2 相 对分子质量 44），再加上碳酸钠溶液中的溶剂水的质量，AB 段处溶液质量会增加，故 A 不符合题意；
初中化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析
一、中考化学图像题汇编
1．向一定量的饱和石灰水中加入少量生石灰，y 随时间的变化趋势如图所示，则 y 可表示
①溶质的质量 ②溶剂的质量
③溶液的质量
④溶液中溶质的质量分数
A．①③
B．①④
C．②③
D．①③④
【答案】A
【解析】
试题分析：生石灰与水反应放热，使水的质量减少，生成的氢氧化钙要结晶析出，溶液的
A．AB 段处溶液的质量增加 B．AB 段产生气泡，BC 段产生沉淀 C．B、C 二点的溶液中的溶质相同 D．CD 段溶液显碱性是因为碳酸钠过量 【来源】2020 年湖南省衡阳市雁峰区船山实验中学中考模拟化学试题 【答案】C 【解析】 【分析】 碳酸钙与一定量的稀盐酸反应后的溶液 pH 为 2，说明稀盐酸过量，方程式为：
B． 氧气
用加热一定质量的氯酸钾和二氧化锰固体混合物的方法制取
C．
金属与一定量的稀硫酸反应，金属 M 比金属 N 活泼
D．
用等质量氯酸钾分别制取氧气
【答案】D 【解析】 【详解】 A、稀硫酸足量，两种金属完全反应，锌比铁活泼，反应速率快，等量硫酸和足量金属反 应生成氢气质量相同，当酸足量时最终铁和稀硫酸反应生成氢气多，该选项对应关系正 确； B、二氧化锰在过程做催化剂，由于氯酸钾分解为氯化钾和氧气，导致固体总质量在减少， 所以二氧化锰的质量分数增加，起点不是零，该选项对应关系正确； C、活动性越强的金属，反应速率越快，由图可知，M 金属用的时间少，而 N 金属用的时 间多，所以 M 的金属活动性大于 N，该选项对应关系正确； D、等质量氯酸钾制得的氧气的质量相同，与是否加入催化剂无关，该选项对应关系不正 确。 故选 D。

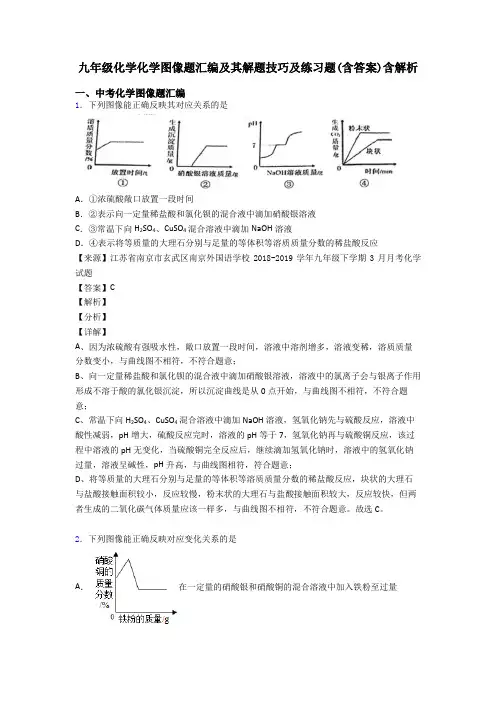

九年级化学化学图像题汇编及其解题技巧及练习题(含答案)含解析
九年级化学化学图像题汇编及其解题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像能正确反映其对应关系的是A．①浓硫酸敞口放置一段时间B．②表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．③常温下向H2SO4、CuSO4混合溶液中滴加NaOH溶液D．④表示将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应【来源】江苏省南京市玄武区南京外国语学校2018-2019学年九年级下学期3月月考化学试题【答案】C【解析】【分析】【详解】A、因为浓硫酸有强吸水性，敞口放置一段时间，溶液中溶剂增多，溶液变稀，溶质质量分数变小，与曲线图不相符，不符合题意；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液，溶液中的氯离子会与银离子作用形成不溶于酸的氯化银沉淀，所以沉淀曲线是从0点开始，与曲线图不相符，不符合题意；C、常温下向H2SO4、CuSO4混合溶液中滴加NaOH溶液，氢氧化钠先与硫酸反应，溶液中酸性减弱，pH增大，硫酸反应完时，溶液的pH等于7，氢氧化钠再与硫酸铜反应，该过程中溶液的pH无变化，当硫酸铜完全反应后，继续滴加氢氧化钠时，溶液中的氢氧化钠过量，溶液呈碱性，pH升高，与曲线图相符，符合题意；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应，块状的大理石与盐酸接触面积较小，反应较慢，粉末状的大理石与盐酸接触面积较大，反应较快，但两者生成的二氧化碳气体质量应该一样多，与曲线图不相符，不符合题意。
故选C。
2．下列图像能正确反映对应变化关系的是A．在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量B．一氧化碳还原氧化铁C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉【答案】D【解析】【详解】A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数将变成0，故A错误；B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减少直至氧化铁反应完全，固体的质量将保持不变，故B错误；C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应生成的二氧化碳质量相同，故C错误；D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉，刚开始金属不足，相同质量的锌和铁，铁生成的氢气质量较多；金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，最终生成的氢气应该相等，故D正确。
(化学)初中化学化学图像题汇编答题技巧及练习题(含答案)
（化学）初中化学化学图像题汇编答题技巧及练习题(含答案)一、中考化学图像题汇编1．下列四个图像，分别对应四种操作过程，其中正确的是（）A．向一定溶质质量分数的盐酸中加入大量水B．向硝酸铜和盐酸的混合溶液中加入过量氢氧化钡溶液C．向两份同体积和相同质量分数的盐酸中分别加入足量的锌粉和镁粉D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体【答案】C【解析】试题分析：A选项是错误的操作，盐酸中加水溶液的pH不能大于7；B选项是错误的叙述，氢氧化钡沉淀不能从0点开始；C选项是正确的叙述，因为酸反应完金属有剩余，生成的氢气一样多；D选项是错误的叙述，氯化钠不能在一定量的水中无限制的溶解，故答案选择C考点：酸的性质、饱和溶液的定义2．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）选项甲物质乙物质Y轴的意义A稀盐酸和硫酸钠氢氧化钡生成沉淀的质量B水硝酸钾溶质的质量分数C二氧化锰过氧化氢溶液氧气的质量D铝稀硫酸溶液中铝元素的质量A．A B．B C．C D．D【答案】C【解析】【分析】常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
【详解】A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；B、往水中溶解硝酸钾，溶质质量分数从0不断增大，当溶液达到饱和时，溶质质量分数不再增大，与曲线相符，不符合题意；C、向二氧化锰中滴加过氧化氢溶液，反应开始时就产生氧气，且氧气不断增加，因为二氧化锰在该反应中作催化剂，反应中质量和化学性质不变，因此，过氧化氢不断滴加，氧气就不断增大，氧气没有最大量，与曲线不相符，符合题意；D、向铝中滴加稀硫酸，铝与硫酸反应生成硫酸铝，溶液中的铝元素的质量不断增加，当铝完全反应后，溶液中铝元素的质量不再增加，与曲线相符，不符合题意。
(化学)初中化学化学图像题汇编的基本方法技巧及练习题及练习题(含答案)含解析
（化学）初中化学化学图像题汇编的基本方法技巧及练习题及练习题(含答案)含解析一、中考化学图像题汇编1．等质量的M、N两种金属，分别与相同质量分数的足量稀盐酸反应（已知M、N在生成物中均为+2价），生成氢气质量和反应时间的关系如图所示，下列叙述正确的是A．M、N两种金属中较活泼的是N B．生成H2的质量M＜NC．相对原子质量较大的是N D．产生H2的速率N＞M【答案】C【解析】【分析】【详解】A、根据图表中M反应时间短，可知M的活动性比N强，故A不正确；B、根据图表中纵坐标可知，生成H2的质量M＞N，故B不正确；C、金属是等质量的，化合价相等，所以氢气的质量越多，该金属的相等原子质量越小，相对原子质量较大的是N，故C正确；D、根据反应时间，可知产生氢气的速度M＞N，故D不正确。
故选C。
2．向盛有HCl和CuCl2混合溶液的烧杯中逐滴加入NaOH溶液至过量。
在该过程中，下列4个图像能正确反映烧杯内物质的某些物理量变化趋势的是A．①③B．①②④C．②④D．①②③【答案】B【解析】【分析】向盛有HCl和CuCl2混合溶液的烧杯中逐滴加入NaOH溶液至过量时，氢氧化钠先与盐酸反应生成氯化钠和水；当盐酸充分反应后，氢氧化钠再与氯化铜反应生成氢氧化铜蓝色沉淀和氯化钠。
【详解】①由以上分析可知，开始滴加氢氧化钠溶液时，没有沉淀产生，当盐酸充分反应后，氢氧化钠再与氯化铜反应生成氢氧化铜蓝色沉淀，当氯化铜完全反应后，沉淀的质量不再改变，故①正确；②由质量守恒定律可知，化学反应前后，元素的种类及其质量保持不变，所以反应过程中，氯元素的质量保持不变，故②正确；③氢氧化钠先与盐酸反应生成氯化钠和水，此时溶液中溶质的质量增大；当氢氧化钠与氯化铜反应生成氢氧化铜蓝色沉淀和氯化钠的过程中，根据反应中质量关系()22CuCl +2NaOH +2NaCl=C 898u OH 0↓ 可知，每加入80份质量的氢氧化钠生成98份质量的氢氧化铜，溶质的质量减少，故③错误；④氢氧化钠先与盐酸反应生成氯化钠和水，此时溶液中溶剂的质量增大；当氢氧化钠与氯化铜反应生成氢氧化铜蓝色沉淀和氯化钠的过程中，溶剂的质量增大，但是幅度减小，故④正确。

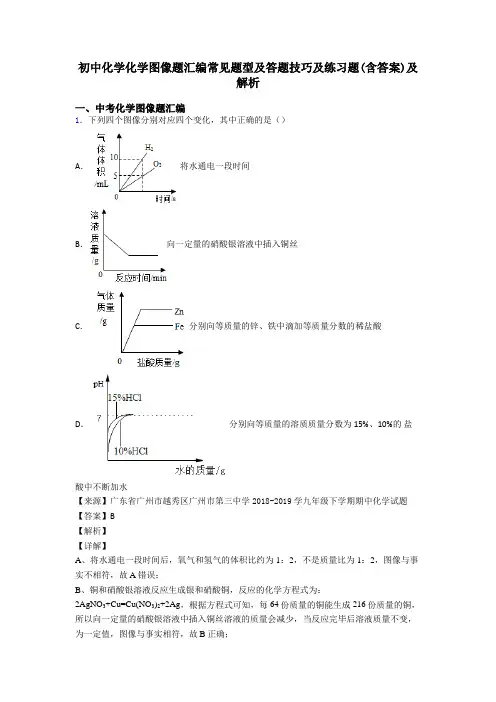

初中化学化学图像题汇编常见题型及答题技巧及练习题(含答案)及解析
初中化学化学图像题汇编常见题型及答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．下列四个图像分别对应四个变化，其中正确的是（）A．将水通电一段时间B．向一定量的硝酸银溶液中插入铜丝C．分别向等质量的锌、铁中滴加等质量分数的稀盐酸D．分别向等质量的溶质质量分数为15%、10%的盐酸中不断加水【来源】广东省广州市越秀区广州市第三中学2018-2019学九年级下学期期中化学试题【答案】B【解析】【详解】A、将水通电一段时间后，氧气和氢气的体积比约为1：2，不是质量比为1：2，图像与事实不相符，故A错误；B、铜和硝酸银溶液反应生成银和硝酸铜，反应的化学方程式为：2AgNO3+Cu=Cu(NO3)2+2Ag，根据方程式可知，每64份质量的铜能生成216份质量的铜，所以向一定量的硝酸银溶液中插入铜丝溶液的质量会减少，当反应完毕后溶液质量不变，为一定值，图像与事实相符，故B正确；C 、锌、铁与稀硫酸反应的化学方程式分别为：Zn + 2HCl = ZnCl 2 + H 2↑，Fe + 2HCl = FeCl 2 + H 2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，分别向等质量的锌、铁中滴加等质量分数的稀盐酸，最后产生的氢气是铁多；由于氢气来自消耗的酸中的氢元素，消耗等质量酸时产生氢气质量相同，图像与事实不相符，故C 错误；D 、15%盐酸的酸性强于10%盐酸，则15%盐酸的pH 小于10%盐酸，分别向等质量的溶质质量分数为15%、10%的 盐酸中不断加水，酸性不断减弱，pH 不断增大，无限接近于7，但不能等于7，图像与事实不相符，故D 错误。
故选B 。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸,下列能正确反映对应变化关系的是 A ． B ．C ．D ．【答案】D【解析】【详解】A 、向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时pH>7,A 错误;B 、发生的反应为22424242NaOH H SO Na SO 2H O SO -+=+，的个数随着稀硫酸加入而不断增加,B错误;C、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，C错误;D、随着稀硫酸的加入，生成物硫酸钠的质量逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量还在增加,因此导致硫酸钠的质量分数先逐渐增大后逐渐减小,D正确。
(化学)初中化学化学图像题汇编解题技巧讲解及练习题(含答案)含解析
（化学）初中化学化学图像题汇编解题技巧讲解及练习题(含答案)含解析一、中考化学图像题汇编1．将三种不同浓度的氢氧化钠溶液分别滴入对应浓度的盐酸中，反应的曲线如图所示。
下列说法正确的是（）A．在a、b、c三种曲线所示实验中，a曲线所用盐酸浓度最小B．在a曲线所示的实验中，若用酚酞作指示剂，酚酞溶液由红色变为无色C．当加入溶液体积为20mL时，溶液中存在的离子主要是Na+ Cl- H+ OH-D．当溶液pH=7时，a、b、c曲线中分别加入的溶液体积相同【来源】2019年陕西省西安市碑林区西工大附中中考二模化学试题【答案】D【解析】【分析】【详解】A、在加入相同较少体积的氢氧化钠后，a中pH最小，说明酸的浓度较大，无法被氢氧化钠较快中和，所以a曲线所用盐酸浓度最大，选项A错误；B、开始反应时，溶液pH小于7为酸性，酚酞不变色，当加入氢氧化钠溶液体积超过25mL以后，才开始显碱性，酚酞使溶液变红色，所以是由无色变为红色，选项B错误；C、当加入20mL溶液时，三者的pH都小于7，说明酸过量，不会存在碱，所以没有氢氧根离子的存在，选项C错误；D、当pH=7时，三者相交于一点，此时加入溶液体积相同，选项D正确。
故选D。
2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。

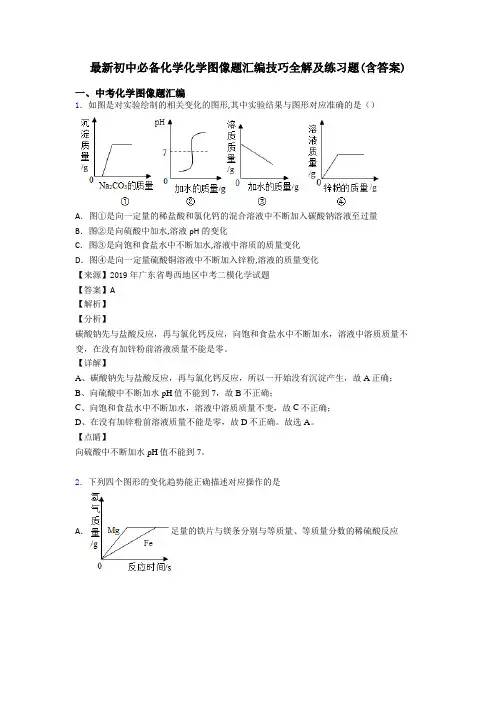

最新初中必备化学化学图像题汇编技巧全解及练习题(含答案)
最新初中必备化学化学图像题汇编技巧全解及练习题(含答案)一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【来源】2019年广东省粤西地区中考二模化学试题【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。
故选A。
【点睛】向硫酸中不断加水pH值不能到7。
2．下列四个图形的变化趋势能正确描述对应操作的是A．足量的铁片与镁条分别与等质量、等质量分数的稀硫酸反应B．将接近饱和的碳酸钠溶液恒温蒸发水C．向氢氧化钠和氯化钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、足量的铁和镁分别与等质量的稀盐酸反应,镁的活动性强,所以镁反应时间短,金属足量，而酸的质量和质量分数相同,所以生成的氢气的质量相同；故选项正确;B、接近饱和的碳酸的溶液恒温蒸发到饱和后再蒸发一直饱和,质量分数不变；故选项错误;C、氢氧化钠和氯化钡都能与稀硫酸反应,而且生成的硫酸钡沉淀不溶于水所以加入硫酸后立即生成沉淀；故选项错误;D、pH=2盐酸溶液加水稀释酸性会减弱,但溶液始终呈酸性,pH应始终小于7 ；故选项错误。
故选：A。
3．下列各选项与如图所示曲线相符的是（）选横坐标纵坐标项A向一定量稀硫酸中加入锌粉的质量溶液中氢元素的质量B向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸的质量产生气体的质量C一定量的硫酸铜溶液中加入氯化钡生成沉定的质量生成沉定的质量D 在一定温度下，向一定量的饱和硝酸钾溶液中加入硝酸钾固体的质量溶液中溶质的质量分数A．A B．B C．C D．D【答案】C【解析】【分析】【详解】A、稀硫酸和锌反应生成硫酸锌和氢气，所以溶液中氢元素的质量先减小，待稀硫酸完全反应后，然后不变，不符合题意；B、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，生成氯化钠和水，待氢氧化钠完全反应后，再与碳酸钠反应，生成氯化钠、二氧化碳和水，所以加入一定量的盐酸后，才会生成气体，一开始无气体产生，不符合题意；C、一定量的硫酸铜溶液中加入氯化钡生成硫酸钡沉淀，沉淀质量从零开始增加，待硫酸铜完全反应后，然后保持不变，符合题意；D、在一定温度下，向一定量的饱和硝酸钾溶液中加入硝酸钾固体，溶液已经达到饱和，不再溶解硝酸钾，溶液的质量分数不变，不符合题意。
(化学)初中化学化学图像题汇编解题技巧讲解及练习题(含答案)及解析
（化学）初中化学化学图像题汇编解题技巧讲解及练习题(含答案)及解析一、中考化学图像题汇编1．下列四个图象，分别对应四种操作过程，其中正确的是（）A．向氢氧化钠溶液中加入足量水稀释B．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体C．向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液D．向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁粉【来源】备战2020中考化学考题专项训练——专题三：酸和碱【答案】C【解析】【详解】A、向氢氧化钠溶液中加入足量水稀释，pH值逐渐减小，但不能小于7；故选项错误；B、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，溶质质量分数逐渐变大，待达到饱和状态时，质量分数不在改变；故选项错误；C、向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液，氢氧化钠先与稀盐酸反应产生氯化钠和水，然后与氯化铁反应产生氢氧化铁沉淀；故选项正确；D、向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁，产生氢气质量相等，但镁的金属活动性强，反应速率快，图像的斜率大；故选项错误；故选：C。
2．下列实验内容中的横、纵坐标表示的量符合下图所示变化趋势的是A．①②B．②③C．②④D．②③④【答案】C【解析】【分析】【详解】①稀释饱和氯化钠溶液随着加入水的增多，溶质的质量分数是逐渐减小的，故①错误；②红磷的质量随着燃烧时间越来越少，当氧气燃尽时，红磷的量就不再减少，成一条水平线，故②正确；③二氧化锰是催化剂，在反应过程中是一直不变的，故③错误；④锌和盐酸反应，铜和盐酸不反应，随着盐酸的滴加，固体的质量逐渐减少，当锌反应完时，剩下的铜的质量就成为定值了，故④正确。
故选C。
3．向下表中的甲物质中逐滴加入乙物质溶液至过量，符合如下曲线描述的是序号甲乙①硫酸和硫酸铜的混合溶液氢氧化钠溶液②氢氧化钠和氯化钡的混合溶液稀硫酸③氯化钠和氯化钙的混合溶液碳酸钠溶液④铜锌的混合物粉末稀盐酸A．①②B．②C．①②③D．①②④【答案】A【解析】【分析】【详解】①向硫酸和硫酸铜的混合溶液加入氢氧化钠溶液，由于硫酸的存在，氢氧化钠不能与硫酸铜反应生成了氢氧化铜沉淀；氢氧化钠先与硫酸反应生成硫酸钠和水，既无气体也无沉淀；待硫酸完全反应后，所加入的氢氧化钠开始与硫酸铜反应产生氢氧化铜蓝色沉淀至硫酸铜完全反应为止，与曲线所示一致，故正确；②向氢氧化钠和氯化钡的混合溶液中滴加稀硫酸，加入硫酸开始硫酸就与氢氧化钠和氯化钡同时反应，因此一开始就产生硫酸钡沉淀至氯化钡完全反应为止，与曲线所示不一致，故不正确；③向氯化钠和氯化钙的混合溶液加入碳酸钠溶液，氯化钙与碳酸钠生成不溶于水碳酸钙沉淀，因此随溶液的加入生成沉淀的量不断增加，至氯化钙完全反应为止；与曲线所示不一致，故不正确；④向铜锌合金中滴加稀盐酸，锌与盐酸反应放出氢气而铜不反应，因此随稀盐酸的加入氢气就不断放出至锌完全反应为止，与曲线所示不一致，故不正确。
【化学】中考必备化学化学图像题汇编技巧全解及练习题(含答案)
【化学】中考必备化学化学图像题汇编技巧全解及练习题(含答案)一、中考化学图像题汇编1．下列四个图象不能正确反映对应变化关系的是A．向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B．向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量C．向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量D．在密闭容器中用红磷测定空气中氧气的含量【答案】D【解析】【分析】【详解】A、氧化铜与硫酸反应生成硫酸铜和水，向一定量的氧化铜粉末中逐渐加入稀硫酸，水的质量由零慢慢增大，当反应完全后，继续加入稀硫酸，溶液中水的质量继续增大，只是增大的幅度变小，故A正确；B、反应的稀盐酸质量相等时，生成氯化亚铁质量大于生成氯化镁质量，最终生成氯化镁质量大于生成氯化亚铁质量，故B正确；C、向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量，刚开始时，加入的盐酸先和氢氧化钠反应，当氢氧化钠被中和完之后，盐酸才和碳酸钠反应生成二氧化碳，故C正确；D 、在密闭的容器内，红磷燃烧放热，所以容器内的压强增大，所以反应的结束，温度降低，容器内的压强减小，因为红磷燃烧消耗了氧气，所以容器内的压强小于原来的压强，故D 错误。
故选D 。
2．下列四个图象分别对应四个变化过程，其中正确的是（ ）A ．一定量的饱和石灰水中加入氧化钙B ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C ．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液D ．向氢氧化钾溶液中不断加水，溶液的pH 与加入水的质量关系【答案】B【解析】【分析】【详解】A 、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；B 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，铁与稀硫酸反应：2442=F Fe+H SO SO +H e ↑，反应的硫酸质量相等时生成氢气质量相等，最终铁和稀硫酸反应生成氢气多，符合题意；C、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；D、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH减小，但是不能减小到7，更不能小于7，不符合题意。
(化学)初中化学化学图像题汇编答题技巧及练习题(含答案)
（化学）初中化学化学图像题汇编答题技巧及练习题(含答案)一、中考化学图像题汇编1．下列图像不能正确反映其对应关系的是A．等质量的Zn和Mg分别与足量的等体积、等质量分数的稀硫酸反应B．等质量块状或粉末状的CaCO3分别与足量的等体积、等质量分数的稀盐酸反应C．探究加MnO2与不加MnO2对等质量、质量分数的两份过氧化氢溶液分解的影响D．向一定量氢氧化钠溶液中逐滴加稀盐酸【来源】2019年河北省保定市莲池区中考模拟化学试题【答案】C【解析】【分析】【详解】A、镁的活动性比锌强，反应速率快，反应时间短；等质量的Zn和Mg分别与足量的等体积、等质量分数的稀硫酸反应，镁生成氢气的质量比锌多，故选项图象正确。
B、粉末状碳酸钙和盐酸反应速率大于块状的，对应图象斜率要大，同时由于碳酸钙质量相同，二者图象的终点也相同，故选项图象正确。
C、用等质量、等浓度的双氧水制取氧气，催化剂只能影响反应速率，不影响产生氧气的质量，故选项图象错误。
D、向一定量氢氧化钠溶液中逐滴加稀盐酸，碱性逐渐减弱，酸性逐渐增强，pH值的变化是从大于7逐渐的增大到小于7，故选项图象正确。
故选：C。
【点睛】本题是一道图象坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。
2．某实验小组向H2SO4和CuSO4(CuSO4溶液显酸性)的混合溶液中滴加NaOH溶液至过量后绘制了四幅对应关系图，下列图像错误的是A．B．C．D．【答案】B【解析】【详解】A.向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠会优先和硫酸进行反应，当硫酸反应完全时，氢氧化钠再与硫酸铜进行反应生成氢氧化铜沉淀和硫酸钠，所以需要加入氢氧化钠溶液至一定量时才会开始出现沉淀,A正确;B.向硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，溶质的质量增加，待硫酸反应完之后氢氧化钠和硫酸铜进行反应生成硫酸钠和氢氧化铜沉淀，溶质的质量减小,B错误;C.硫酸和硫酸铜的混合溶液显酸性,随着氢氧化钠溶液的加入，溶液酸性逐渐减弱，当硫酸和氢氧化钠反应完全时，溶液中的溶质为硫酸钠和硫酸铜，因硫酸铜显酸性，随着氢氧化钠的加入,溶液pH继续变大，直至硫酸铜和氢氧化钠完全反应时，溶液中溶质为硫酸钠，溶液显中性，当氢氧化钠溶液加入过量时，溶液显碱性,溶液的碱性会随氢氧化钠溶液的加入一直增加,最终接近所加入的氢氧化钠溶液的pH,C正确;D.钠元素全部来自氢氧化钠溶液，所以溶液中钠元素的质量随氢氧化钠溶液质量的增加而增加,D正确。
初中化学化学图像题汇编解题技巧讲解及练习题(含答案)
初中化学化学图像题汇编解题技巧讲解及练习题(含答案) 一、中考化学图像题汇编1．如图是甲、乙两种固体物质(均不含结晶水)的溶解度曲线,下列说法不正确的是
A．t2°C时,甲和乙的溶解度相等B．t1°C时,将等质量的甲、乙配制成饱和溶液,所需水的质量:甲>乙C．将t3°C的甲、乙两种物质的饱和溶液分别降温至t2°C,析出晶体的质量甲一定大于乙
D．甲中含有少量乙，可用冷却热饱和溶液的方法提纯甲【答案】C【解析】【详解】A、t2°C时，甲和乙的溶解度曲线相交，故两物质溶解度相等，说法正确，不符合题意；B、 t1°C时，甲的溶解度小于乙的溶解度，即等质量的水最多能溶解溶质的质量是甲反之将等质量的甲、乙配成饱和溶液，所需水的质量是甲>乙，说法正确，不符合题意；C、没有指明甲、乙两种饱和溶液的质量，因此无法比较析出晶体的质量，说法错误，符合题意；D、甲、乙两种物质的溶解度均随温度的升高而增大，但甲的溶解度受温度的影响变化较明显，甲中含有少量乙时，可用冷却热饱和溶液的方法提纯甲，说法正确，不符合题意。故选C。
2．下列图象，能正确反映对应变化关系的是( )
A．向饱和石灰水中加入一定量CaO
B．电解水生成氢气和氧气的质量C．将足量MgCO3和MgO固体分别加入相同质量、相同质量分数的稀盐酸中D．向一定量的H2SO4和MgSO4混合溶液中滴加氢氧化钡溶液【答案】A【解析】【详解】A、氢氧化钙的溶解度随温度的升高而减少，向饱和石灰水中加入一定量CaO，氧化钙与水反应生成氢氧化钙并放出热量，使溶液的温度升高，氢氧化钙的溶解度减小，曲线降低，溶液冷却，氢氧化钙溶解度增大，曲线上升，符合题意；
B、根据电解水的化学方程式2222HO2H+O通电，生成氢气与氧气的体积比为2：1，生成氢气和氧气的质量比为1：8，与图象不符合，不符合题意；C、将足量MgCO3和MgO固体分别加入相同质量、相同质量分数的稀盐酸中，消耗的盐酸
质量相等，参加反应的氯离子质量相等，生成的氯化镁质量也相等。而曲线图中横坐标中生成相同质量的氯化镁，消耗的盐酸质量不相等，不符合题意；D、向一定量的H2SO4和MgSO4混合溶液中滴加氢氧化钡溶液，两种物质都含有硫酸根离子，都能与氢氧化钡反应生成不溶于酸硫酸钡的沉淀，沉淀起点应该从0点起，不符合题意。故选A。
