中国移动多媒体广播(CMMB)

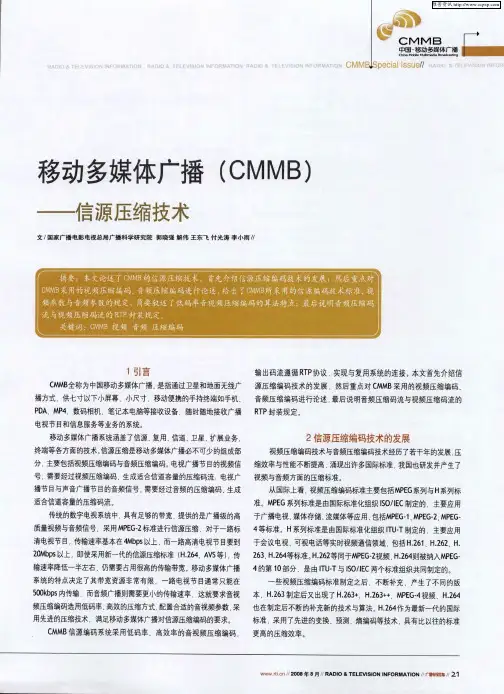

移动多媒体广播(CMMB)——信源压缩技术
C M M B
中 国 移 动多媒 体 广 播
0
1 In a
H曲 ¨ Hu № 刮 h e
日
州
口
n
l 0日
}|
移动多媒体广播 ( C M M B )
—
—
信 源压 缩技术
／ 文 ／国 家广播 电影 电视 总 局 广播 科学 研 究 院 郭 晓 强 解 伟 王 东 飞 付 光 涛 李 小 雨 ，
：
终端等各方面 的技术 信源 压 缩是 移动多媒体广播 必不可 少 的组成部
。
视 频压 缩编码 技术与音频压 缩编码 技术经历 了若干 年的发展 压
．
分 主要 包括视 频压 缩编码 与音频压 缩编码 电视广播节 目的视频信
．
。
缩效率与 性能不 断提高 涌现 出许多国际标准 我国也研发并产生 了
． ，
．
2)
声音广播业 务中 音频压 缩编码 采用 DRA 标准
，
。
-
B
率
，
嘣H 2 6 4 同
，
． 、
。
一
样 被视为新
．
一
代 的信源 压 缩技术标准 J P E G 与
。
，
4
1 C ＼ M g 视锄
-
J P E G2 0 0 0 标准主 要 用于 静止 图像压 缩 J P EG 2 0 0 0 也用于 数字电影的
-
H
-
．
，
即使采用 新
，
一
代的信源压 缩标准 (H 2 6 4
。
A VS 等 )
．
传
2 6 3 H 2 6 4 等标准 H 2 6 2 等同于 MP EG 2 视 频 H 2 6 4 则被纳入 MP E G
CMMB用户服务模式分析

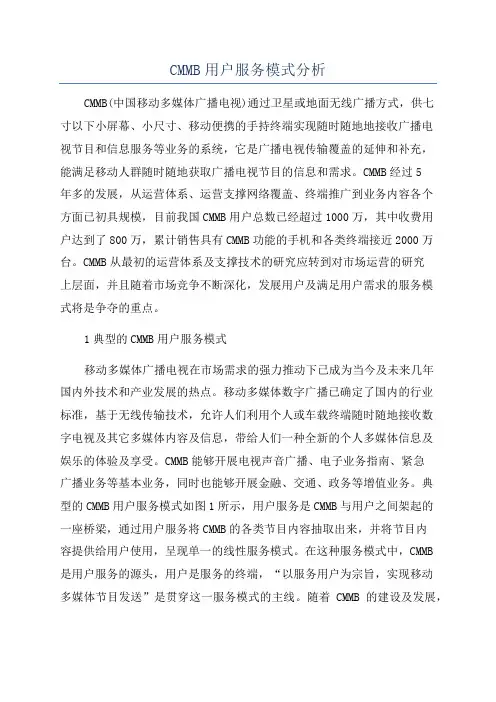

CMMB用户服务模式分析CMMB(中国移动多媒体广播电视)通过卫星或地面无线广播方式，供七寸以下小屏幕、小尺寸、移动便携的手持终端实现随时随地地接收广播电视节目和信息服务等业务的系统，它是广播电视传输覆盖的延伸和补充，能满足移动人群随时随地获取广播电视节目的信息和需求。
CMMB经过5年多的发展，从运营体系、运营支撑网络覆盖、终端推广到业务内容各个方面已初具规模，目前我国CMMB用户总数已经超过1000万，其中收费用户达到了800万，累计销售具有CMMB功能的手机和各类终端接近2000万台。
CMMB从最初的运营体系及支撑技术的研究应转到对市场运营的研究上层面，并且随着市场竞争不断深化，发展用户及满足用户需求的服务模式将是争夺的重点。
1典型的CMMB用户服务模式移动多媒体广播电视在市场需求的强力推动下已成为当今及未来几年国内外技术和产业发展的热点。
移动多媒体数字广播已确定了国内的行业标准，基于无线传输技术，允许人们利用个人或车载终端随时随地接收数字电视及其它多媒体内容及信息，带给人们一种全新的个人多媒体信息及娱乐的体验及享受。
CMMB能够开展电视声音广播、电子业务指南、紧急广播业务等基本业务，同时也能够开展金融、交通、政务等增值业务。
典型的CMMB用户服务模式如图1所示，用户服务是CMMB与用户之间架起的一座桥梁，通过用户服务将CMMB的各类节目内容抽取出来，并将节目内容提供给用户使用，呈现单一的线性服务模式。
在这种服务模式中，CMMB是用户服务的源头，用户是服务的终端，“以服务用户为宗旨，实现移动多媒体节目发送”是贯穿这一服务模式的主线。
随着CMMB的建设及发展，用户服务的源头和终端都在悄然发生着变化，这一传统线性服务模式已不再适应CMMB的发展，必须寻求和探索新的用户服务模式。
2CMMB用户服务模式变革的动力2、1CMMB建设及发展是用户服务模式变革的推动力(1)CMMB网络广泛覆盖CMMB正在进行大规模组网和运营支撑平台的工作，截止到2022年底，全国333个地级市的网络建设将全部建成。
移动多媒体广播项目共27页
移动多媒体广播
紧急广播发生器技术要求和测量方法 GD/J 023-2019
2019年9月发布
本技术文件规定了移动多媒体广播紧急广 播发生器的技术要求与测量方法。
国家广播电影电视总局广播电视规划院
移动多媒体广播 第5部分：数据广播
GY/T 220.5-2019
2019年1月21日发布
本标准规定了移动多媒 体广播系统中数据广播 业务的数据封装协议和 传输方式。
国家广播电影电视总局广播电视规划院
天地一体、星网结合、统一标准、全国漫游
国家广播电影电视总局广播电视规划院
城市地面传输覆盖示意图
发射站
发射站
发射站
发射站
节目传输分配中心
发射站
国家广播电影电视总局广播电视规划院
移动多媒体广播（CMMB）技术体系
CMMB技术标准覆盖整个移动多媒体广播业务系统 的、端到端的完整技术体系。包括：
国家广播电影电视总局广播电视规划院
移动多媒体广播室内覆盖系统 无源器件技术要求和测量方法
GY/T 235-2019
2019年9月2日发布 本指导性技术文件规定了移动多媒体广播室内覆
盖系统无源器件技术要求和测量方法。 包括：功率分配器、定向功率耦合器、室内吸顶
全向天线、侧装定向天线、泄露射频同轴电缆等
国家广播电影电视总局广播电视规划院
移动多媒体广播 第3部分：电子业务指南 GY/T 220.3-2019
2019年8月10日发布
本标准移动多媒体广播系统中电子业务指 南的数据结构、封装和传输方式。
国家广播电影电视总局广播电视规划院
移动多媒体广播
电子业务指南发生器技术要求和测量方法 GD/J 025-2019
基于CMMB的数据广播平台的设计与实现的开题报告

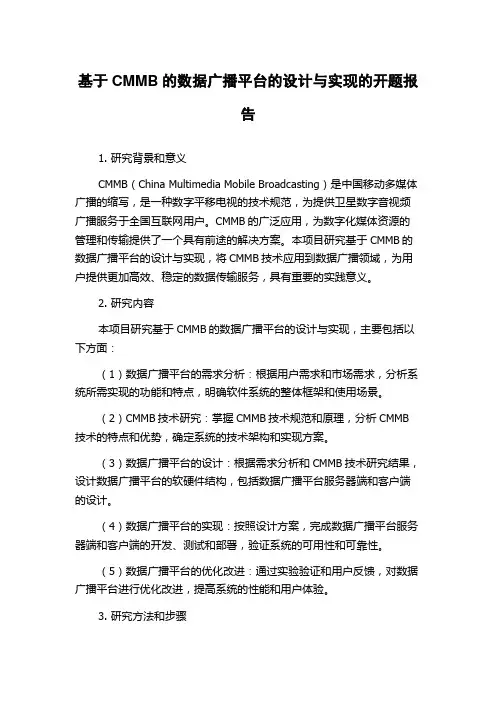

基于CMMB的数据广播平台的设计与实现的开题报告1. 研究背景和意义CMMB（China Multimedia Mobile Broadcasting）是中国移动多媒体广播的缩写，是一种数字平移电视的技术规范，为提供卫星数字音视频广播服务于全国互联网用户。
CMMB的广泛应用，为数字化媒体资源的管理和传输提供了一个具有前途的解决方案。
本项目研究基于CMMB的数据广播平台的设计与实现，将CMMB技术应用到数据广播领域，为用户提供更加高效、稳定的数据传输服务，具有重要的实践意义。
2. 研究内容本项目研究基于CMMB的数据广播平台的设计与实现，主要包括以下方面：（1）数据广播平台的需求分析：根据用户需求和市场需求，分析系统所需实现的功能和特点，明确软件系统的整体框架和使用场景。
（2）CMMB技术研究：掌握CMMB技术规范和原理，分析CMMB 技术的特点和优势，确定系统的技术架构和实现方案。
（3）数据广播平台的设计：根据需求分析和CMMB技术研究结果，设计数据广播平台的软硬件结构，包括数据广播平台服务器端和客户端的设计。
（4）数据广播平台的实现：按照设计方案，完成数据广播平台服务器端和客户端的开发、测试和部署，验证系统的可用性和可靠性。
（5）数据广播平台的优化改进：通过实验验证和用户反馈，对数据广播平台进行优化改进，提高系统的性能和用户体验。
3. 研究方法和步骤（1）需求分析：通过用户调查和市场调研，获取用户和市场需求信息，并制定需求分析报告。
（2）技术研究：通过阅读相关文献资料、实践探索和专家咨询，研究CMMB技术规范和原理，并确定系统的技术架构和实现方案。
（3）设计实现：按照需求分析和技术研究结果，设计数据广播平台的软硬件结构，并实现数据广播平台服务器端和客户端的开发、测试和部署。
（4）优化改进：通过实验验证和用户反馈，分析并解决系统存在的问题，并对数据广播平台进行优化改进。
（5）综合评估：对数据广播平台进行综合评估，确定其可行性、可用性和可靠性，完成本项目的研究工作。
CMMB基本原理【精选】
发射机关键指标
• 输入信号及端口特性 • 输出信号及端口特性 • 带内频响平坦度 • 本振频率偏差 • 本振相位噪声 • 外同步 • 供电 • 工作环境要求
频率资源
中华人民共和国信息产业部已同意国家 广播电影电视总局使用2.6GHz频段的无线 电频率开展卫星多媒体广播业务。详细内 容参见《关于预分配广电总局2635—— 2660MHz频率开展卫星多媒体广播业务的 函》（信部无函[2005]580号）。
什么是STiMi？
STiMi 是Satellite-Terrestrial Interactive Multi-service Infrastructure 的英文缩写。
CMMB的特点
• 新技术： 天地一体、星网结合、统一标准、 全国漫游
• 新体制 • 新媒体
CMMB系列标准
• 总体技术规范 • 视频 • 音频 • 电子业务指南 • 双向业务指南 • 数据广播协议 • 互联网协议应用 • 广播信道编码、调制和帧结构 • 分发信道编码、调制和帧结构 • 回传信道传输协议 • 卫星地球站发射系统技术要求
STiMi技术是面向移动多媒体广播的业务 需求而专门设计的无线信道传输技术，构 成了中国自主研发的CMMB体系架构中的 核心技术。
STiMi的特点
STiMi利用卫星覆盖面广、建设周期短、 见效快的特点，结合地面增补覆盖，以实 现面向手持类终端的广播电视和信息服务。 STiMi技术着重性能和效率结合，先进性和 适用性相结合，形成完整的自主知识产权 的框架体系。
时频二维导频技术面向手持移动广播环境优化设计，
CMMB技术与发展
C M M B技术与发展公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-浅谈CMMB技术与发展？一、CMMB的特点2006年10月，国家广播电视总局正式颁布了中国移动多媒体广播标准CMMB，确定采用我国自主研发的移动电视接收标准STiMi。
它是具有自主知识产权的第一套主要面向小屏幕手持式终端设备（MP4、手机、GPS、PDA、USB接收棒、独立接收机、车载电视等）提供数字广播电视节目、综合信息和紧急广播服务，利用S 波段卫星信号传输与地面相结合的无缝协同覆盖。
？？CMMB的主要特点有：采用先进的编码、压缩、调制等数字技术，具有移动接收、高效省电的技术特点。
面向终端广泛、可满足人们随时随地接收视频、音频、数据等多媒体业务。
CMMB技术具有图像清晰流畅、组网方便灵活、支持多种业务等特点，多项技术达到国际先进水平。
CMMB技术组网简单、建网成本低，易于迅速普及。
CMMB系统具备广播式、双向式服务功能，可提供数字广播电视节目、综合信息和紧急广播等多种服务。
具备加密授权控制管理体系，中央和地方相结合，统一标准、统一运营，支持用户全国漫游。
借助卫星通信，能很好地解决移动终端（手机电视）信号流畅的问题。
CMMB具有丰富的电视内容资源，兼顾国家媒体信息发布功能。
经济实用，收费低廉，CMMB只向用户收取由CMMB提供的付费类节目服务费，还提供部分公益类免费广播电视节目服务。
CMMB终端都没有增加辐射。
二、CMMB技术1．技术路线根据CMMB系统的技术体制、总体架构及体系结构，CMMB的技术路线是：采用卫星和地面相结合的方式实现“天地一体”协同覆盖，信道传输采用STiMi 技术。
全国节目通过S波段卫星实现覆盖，卫星遮挡地区可采取地面同频增补方式，在城市人口密集区域采用U波段增补。
地方节目采用U波段地面实现覆盖。
电视业务视频压缩编码采用AVS、AVC，伴音压缩编码采用MPEG-4HEAAC；广播业务音频压缩编码采用DRA。
移动多媒体广播CMMB——电子业务指南
R ADIO &TELE VI SION INFORMATIONCM M B Speci al Is sue//R ADIO &TE LEVISION INFOR MA TION RADI O &TELEVI SION I NFORMATION RADIO &TELEVISI ON INFORMATI ON1引言在移动多媒体广播（CM M B ）中，电子业务指南（El ec t r o ni c Ser v i ce G ui de ，简称ESG ）是一种多媒体广播信息导航业务。
在系统中开展电子业务指南业务，终端用户能够获得多媒体广播业务的相关信息，如业务名称、播放时间、内容梗概等，从而实现快速检索和访问移动多媒体广播业务。
因此，电子业务指南被认为是移动多媒体广播系统的重要组成部分，2007年，广电总局正式颁布G Y/T 220.3-2007《移动多媒体广播第3部分电子业务指南》，该标准规定了移动多媒体广播系统中的电子业务指南结构、数据定义、封装和传输方式，这对于推动移动多媒体广播业务的开展非常重要。
2协议构成移动多媒体广播的业务传输环境复杂、带宽有限，终端省电，且业务本身具有强随机特性，CM M B 电子业务指南在充分考虑上述情况的基础上进行设计，具有高效性、高灵活性及可扩展性等特点。
CM M B 电子业务指南由基本描述信息、数据信息和节目提示信息构成，如图1所示。
2.1基本描述信息基本描述信息描述了数据信息在ESG 业务的分配情况、更新状态等，该信息被封装在ESG 基本描述表（见图2）中经复用控制帧（M F_I D =0）承载传输。
移动多媒体广播（CM M B ）——电子业务指南文/国家广电总局广播科学研究院解伟//摘要：本文主要阐述了移动多媒体广播（C M M B ）电子业务指南的技术构成及主要特点，并对终端的业务解析方法进行了说明。
关键词：中国移动多媒体广播CM M B 电子业务指南图1ESG 构成图SG基本描述表2E终端接收ESG时，将首先获取ESG基本描述表（标识号为0x06），利用该表提供的相关信息获取ESG业务，并通过更新状态及时发现ESG业务更新，其中：ESG更新序号：表示基本描述表的当前更新序号，在0～15范围内循环取值，当数据类型标识为“0001”（业务）和/或“0101”（业务参数）的信息发生变化时，ESG更新序号递增加1。
中国移动CMMB原理介绍1
原理简介： CMMB手机电视是中国移动通信有限公司和中广传播有限公司共同利用CMMB技术推出的电视产品， 其市场推广名为“手机电视”。它是利用中国移动多媒体广播（CMMB：China Mobile Multimedia Broadcasting）技术推出的便携式的移动的多媒体广播电视产品。目前CMMB所有产品统称为“手持 电视”。 CMMB采用具有自主知识产权的移动多媒体广播电视技术，系统可运营、可维护、可管理， 具备广播式、双向式服务功能，支持中央和地方相结合的运营体系，具备加密授权控制管理体系， 支持统一标准和统一运营，支持用户全国漫游。 系统基本技术参数： 广播频段：U频段（470-860MHz） 中山市CMMB发射频点： DS-40 730MHz 视频压缩标准： H.264 音频压缩标准：DRA 调制方式: OFDM 映射方式：BPSK QPSK 关参数 CMMB网络设备室外直放站主要用的50W和200W的设备，室内分布用的型号根据覆盖区域不同使用 0.1W至200W不等。
CMMB发射系统 500W风冷式CMMB数字电视发射机，用于广电高山发射台站或具地理优势的移动基站，主要实现大 面积区域的覆盖。500W发射机大站在空阔区域可实现半径5~10公里的路面覆盖，在城市密集楼群区 域可实现半径3~5公里的路面覆盖，及室内浅覆盖。
CMMB发射点系统图
500W设备图
网络覆盖模式 为更好地利用目前的广播电视频率资源，CMMB使用单频网的模式进行覆盖，即在同一覆盖区域的 发射站点使用相同的信号源及发射频率，通过GPS同步设备，实现各个发射点间信号的同步发射覆 盖。 在单频网站点建设的同时，通过使用小功率补点设备，实现对政府机构、移动营业、终端卖场、工 业区等重点区域的覆盖。 CMMB单频网组网示意图
