配电箱日常巡查检查记录卡
(完整版)配电室点巡检记录.docx
年月日序号巡检内容设备运1 2行状况每天巡视设备的运行情况，如实填写运行记录和抄表记录。
非工作人员进入高配，须经主管领导批准后，值班电工陪同方可进入。
3除必要的配套工具外，配电室禁止堆放易燃品及其它物品。
4巡视室内设备，进出高压室，必需随手将门关好。
5检查变压器温度、声音运行正常。
油位、档位指示正确。
6检查配电室设备声音有无放电声。
电缆头是否发热。
7检查电容器设备运行正常，有无发热和漏液现象。
8 9检查直流屏设备运行正常，电压、电流正常，蓄电池运行正常。
检查继电器运行正常，有无报警。
指示灯、电压、电流运行正常，保护压板投、退正常。
后台系统运行正常。
10检查照明和应急灯正常，坏的及时修复。
11检查常用高压电气安全用具齐备完好，定期试验合格。
12检查配电室消防灭火器材的完好状况，责任表签字完好。
13保持室内和设备周围环境清洁，定期对所有设备进行清扫和检修。
保持配电室清洁、地面、墙壁设备无积尘。
存在问题：点检人签字：负责人签字：年月日序号1 2 3 4 5 6 7 8 9巡检内容设备运行状况每天巡视提升机设备的运行情况，如实填写点巡检记录。
非工作人员进入提升机配电室，值班电工陪同方可进入。
除必要的配套工具外，提升机配电室禁止堆放易燃品及其它物品。
巡视室内设备，进出提升机控制柜室，必需随手将门关好。
检查整流变、辅助变、励磁变温度声音运行正常。
电缆头是否发热。
检查提升机配电室高低压配电柜设备声音运行正常。
检查电抗器设备运行正常，有无发热现象。
检查程控柜设备运行正常，电压、电流正常,PLC 运行正常。
检查继电器运行正常，有无报警。
指示灯、电压、电流运行正常，保护压板投、退正常。
后台系统运行正常。
10检查操作室PLC 和操作台灯光信号、电脑运行正常。
11检查井口瑶台、推车器、液压站，PLC ，操台灯光信号运行正常。
12检查照明和应急灯正常，坏的及时修复。
13检查提升机配电室消防灭火器材的完好状况，责任表签字完好。
安配电箱巡查记录表
安配电箱巡查记录表
本表由项目部在施工时每天组织巡逻并做好记录。
歇工或暂停使用的，应切断供电并注明状况。
检查项目中合格的打“√”，不合格打“×”并实时进行整修或改换，除去隐患。
检查人为值班电工，须亲身署名，禁止代签。
安全员实时敦促并巡检记录状况及维修状况，禁止多天一检或一次多签。
每个月 1 日时，改换本月检查记录新表，并将上月检查记录表回收放入安全管理资料，不得任意抛弃。
项目名称：配电箱编号：
检查项目
需维修项是年电源漏电保险隔绝接地箱内出入防水箱内检查人署名
否已经维修门锁
插座开关装置开关线接线线性能杂物
月 1 日
月 2 日
月 3 日
月 4 日
月 5 日
月 6 日
月 7 日
月 8 日
月 9 日
月 10日
月 11日
月 12日
月 13日
月 14日
月 15日
月 16日
月 17日
月 18日
月 19日
月 20日
月 21日
月 22日
月 23日
月 24日
月 25日
月 26日
月 27日
月 28日
月 29日
月 30日
月 31日。
配电箱(柜)、开关箱巡检记录表
备注：每日必须由专业电工（有操作证）进行检查，合格部位“”。不合格“”，并当日停机进 行整改：凡出现漏检或对检修部位填报不实者，每发现一处，罚款100元。
隔离开关漏电开关负荷开关接线端子体及门线缆日期12345678910111213141516171819202122232425262728293031配电箱柜开关箱巡检记录表年月备注
配电箱（柜）、开关箱巡检记录表
漏电开关 隔离开关 负荷开关 接线端子 箱体及门 线缆 日期 审核人
备注：每日必须由专业电工（有操作证）进行检查，合格部位“”。不合格“”，并当日停机进 行整改：凡出现漏检或对检修部位填报不实者，每发现一处，罚款100元。

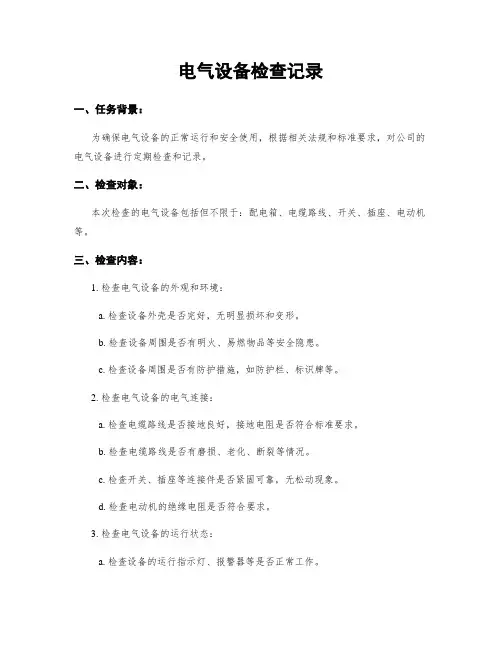

电气设备检查记录
电气设备检查记录一、任务背景：为确保电气设备的正常运行和安全使用，根据相关法规和标准要求，对公司的电气设备进行定期检查和记录。
二、检查对象：本次检查的电气设备包括但不限于：配电箱、电缆路线、开关、插座、电动机等。
三、检查内容：1. 检查电气设备的外观和环境：a. 检查设备外壳是否完好，无明显损坏和变形。
b. 检查设备周围是否有明火、易燃物品等安全隐患。
c. 检查设备周围是否有防护措施，如防护栏、标识牌等。
2. 检查电气设备的电气连接：a. 检查电缆路线是否接地良好，接地电阻是否符合标准要求。
b. 检查电缆路线是否有磨损、老化、断裂等情况。
c. 检查开关、插座等连接件是否紧固可靠，无松动现象。
d. 检查电动机的绝缘电阻是否符合要求。
3. 检查电气设备的运行状态：a. 检查设备的运行指示灯、报警器等是否正常工作。
b. 检查设备的开关操作是否灵便，无卡滞现象。
c. 检查设备的电流、电压等参数是否在正常范围内。
d. 检查设备是否有异常噪音、异味等异常情况。
4. 检查电气设备的保护措施：a. 检查设备是否有过载保护装置，是否正常工作。
b. 检查设备是否有漏电保护装置，是否正常工作。
c. 检查设备的短路保护装置是否正常工作。
四、检查结果记录：1. 检查时间：2022年5月1日2. 检查人员：李工、王工3. 检查地点：公司生产车间4. 检查设备清单：设备名称检查结果备注配电箱正常 -电缆路线正常 -开关正常 -插座正常 -电动机正常 -五、存在问题和处理措施：1. 电缆路线中发现一处磨损严重的情况，需及时更换。
处理措施：联系电气维修人员进行更换和维修工作。
2. 配电箱的接地电阻超出标准要求。
处理措施：加强接地措施，确保接地电阻符合标准要求。
六、检查结论：根据本次检查结果，绝大多数电气设备正常运行，符合安全要求。
但存在部份设备的磨损和接地电阻超标等问题，需要及时处理和维修。
建议加强定期检查和维护，确保电气设备的安全可靠运行。
电工巡查记录表(配电箱用)
电工巡查记录表项目名称：中达广场2号楼装修工程设计施工一体化项目编号：巡查日期巡查内容巡查情况整改措施整改日期巡查员签字1、配电箱外观是否完好；2、配电箱锁是否完好；1、是□、否□2、是□、否□3、是□、否□4、是□、否□5、是□、否□6、是□、否□3、配电箱警示标语是否有；4、漏电保护器是否有效；5、配电箱是否按要求设接地保护；6、是否存在一闸多机；7、配电箱高度、雨棚是否符合要求。
7、是□、否□1、配电箱外观是否完好；2、配电箱锁是否完好；1、是□、否□2、是□、否□3、是□、否□4、是□、否□5、是□、否□6、是□、否□3、配电箱警示标语是否有；4、漏电保护器是否有效；5、配电箱是否按要求设接地保护；6、是否存在一闸多机；7、配电箱高度、雨棚是否符合要求。
7、是□、否□1、配电箱外观是否完好；2、配电箱锁是否完好；1、是□、否□2、是□、否□3、是□、否□4、是□、否□5、是□、否□6、是□、否□3、配电箱警示标语是否有；4、漏电保护器是否有效；5、配电箱是否按要求设接地保护；6、是否存在一闸多机；7、配电箱高度、雨棚是否符合要求。
7、是□、否□1、配电箱外观是否完好；2、配电箱锁是否完好；1、是□、否□2、是□、否□3、是□、否□4、是□、否□5、是□、否□6、是□、否□3、配电箱警示标语是否有；4、漏电保护器是否有效；5、配电箱是否按要求设接地保护；6、是否存在一闸多机；7、配电箱高度、雨棚是否符合要求。
7、是□、否□1、配电箱外观是否完好；2、配电箱锁是否完好；1、是□、否□2、是□、否□3、是□、否□4、是□、否□5、是□、否□6、是□、否□3、配电箱警示标语是否有；4、漏电保护器是否有效；5、配电箱是否按要求设接地保护；6、是否存在一闸多机；7、配电箱高度、雨棚是否符合要求。
7、是□、否□1、配电箱外观是否完好；2、配电箱锁是否完好；1、是□、否□2、是□、否□3、是□、否□4、是□、否□5、是□、否□6、是□、否□3、配电箱警示标语是否有；4、漏电保护器是否有效；5、配电箱是否按要求设接地保护；6、是否存在一闸多机；7、配电箱高度、雨棚是否符合要求。
电工巡查维修记录表
现场、生活区照明
现场照明回路有漏电保护器,动作灵敏可靠;灯具金属外壳应做保护接零;室内220V灯具安装高度大于2.5m,低于2.5m使用安全电压供电;手持照明灯具必须使用电压36V含以下照明,电源线必须采用橡套电缆线,不得使用塑绞线,手柄及外防护罩完好无损;低压安全变压器应放置在专用配电箱内;碘钨灯照明必须采用密闭式防雨灯具,金属灯具和金属支架应做好保护接零,架杆手持部位应采取绝缘措施,电源线必须采用橡套电缆线,电源侧应装设漏电保护器
电工巡检维修记录
日期：7月 日
电工姓名
值班时间
07时00分 至24时00分
配电方式
TN-S系统三级配电
额定容量
序号
巡视检查项目
巡视检ห้องสมุดไป่ตู้内容
隐患
维修结果
1
变压器引出线防护
按方案进行防护并做到严密,安全可靠;
2
接地或接零
保护系统
工作接地、重复接地牢固可靠;系统保护零线重复接地不少于3处;工作接地电阻不大于4Ω,定期检测重复接地电阻,阻值不大于10Ω;保护零线正确,采用绿/黄双色线其截面与工作零线截面相同或不小于相线的1/2,严禁将绿/黄双色线用做负荷线
5
配电线路
配电线路无老化、破损、断裂现象,与交通线路交叉的电源线应符合有关安装架设标准有线路过路保护;架空线路架符合有关规定,严禁架在树木、脚手架上
6
其它
除以上内容发现的其他隐患
3
配电箱
开关箱
总配电箱中应在电源隔离开关可视明显断开点的负荷侧装置漏电保护器,并灵敏可靠;分配电箱设置正确并与开关箱距离不大于30m,固定开关箱一机一闸一漏一箱漏电保护装置在设备负荷侧,灵敏可靠,并距离设备不大于3m,固定配电箱、开关箱装位置正确,高度在1.4～1.6m,移动配电箱、开关箱安装高度在0.8～1.6m;电箱底进出线,不混乱,并应加绝缘护套采用固定线夹成束卡固在箱体花栏架构上;箱内无杂物,有门、锁、编号、防触电标志及防雨措施;闸具、保护零线端子、工作零线端子齐全完好;箱门与箱体之间必须采用编制软铜线电气连接;电器用途明确标识;箱内不应有带电明露点;箱内应有本箱体的配电系统图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电箱日常巡查检查记录卡
安装位置：_______
备注：1、合格画“√”不合格画“×”2、不合格项目，责任人立刻
安排整改直到合格。
配电箱日常巡查检查记录卡
安装位置：_______
备注：1、合格画“√”不合格画“×”2、不合格项目，责任人立刻
安排整改直到合格。
日期 电箱外观 进出线 开关 标识牌 责任人 检查人
日期 电箱外观 进出线 开关 标识牌 责任人 检查人
