前言本作业指导书在编制过程中，认真总结我公司公路公路建设的实践经验，学习和借鉴了《铁道部工法汇编》及其他先进施工经验，以公路客专质量验收标准为依据，重点对施工过程中的工艺、方法、措施和质量控制目标作出了要求，反映了桥梁工程施工过程中的重要工艺环节,为各项目的桥梁施工提供指导和参考资料，是我公司桥梁施工的参考性文件.桥梁篇作业指导书共分6部分，主要内容包括：桥梁基础、桥梁墩台身及框构、桥梁支座及原位浇筑桥梁、桥梁预制及架设、特殊桥梁施工、桥梁附属设施等。

在本作业指导书汇编实施过程中，希望各单位结合工程实践,认真总结经验，积累资料，如发现需要修改放补充之处，请及时将意见和有关资料反馈给我们，供今后修订时参考。

本作业指导书主要起草人：陈永平、陈则章、陈红兵、胡汉忠、高晓玲、刘鹏、赵骏、丁博、王坤、张磊、江飞、王义、陈玉英、范勇、张根华、刘军科、徐文书、俞祖军、刘小野、郑宏伟、李耀华、杨永明、张旭东、唐达昆、施建、刘国雄、方明山、赛铁兵、王鹏、汪婧。

由于时间紧，章节多，编制难免存在疏漏，敬请批评指正，以便修订.目录（一）桥梁基础 (1)人工挖孔桩施工作业指导书 (1)冲击钻灌注桩作业指导书 (8)回旋钻灌注桩作业指导书 (18)旋挖钻灌注桩作业指导书 (28)钻孔桩常见事故的预防及处理 (37)沉入桩施工作业指导书 (43)承台施工作业指导书 (55)钢板桩围堰施工作业指导书 (60)无支护基坑明挖施工作业指导书 (67)支撑法基坑明挖施工作业指导书 (74)大桥基础底节钢吊（套）箱制造作业指导书 (80)大桥钢吊（套)箱下水作业指导书 (91)大桥基础钢套箱着床、下沉作业指导书 (100)封底施工作业指导书 (108)(二）墩台身框架 (115)实体墩台作业指导书 (115)空心墩台施工作业指导书 (120)高墩翻模作业指导书 (125)桥墩滑模作业指导书 (131)框架涵现浇施工作业指导书 (141)框构顶进作业指导书 (145)（三）桥梁支座及原位浇筑梁 (152)简支箱梁支座安装作业指导书 (152)移动模架制梁施工作业指导书 (157)连续梁悬灌施工作业指导书 (169)支架现浇箱梁施工作业指导书 (181)贝雷梁支架现浇箱梁施工作业指导书 (189)碗扣式脚手架现浇箱梁施工作业指导书 (198)（四）桥梁预制架设 (210)公路预制梁场方案设计作业指导书 (210)预制混凝土简支T梁（角钢支架方案）作业指导书 (224)箱梁预制施工作业指导书 (239)跨座式PC梁预制作业指导书 (277)公路T梁架设施工作业指导书 (298)公路客运专线箱梁架设作业指导书 (311)公路梁架设作业指导书 (340)城市轻轨PC梁架设作业指导书 (344)TJ165架桥机架设公路T梁作业指导书 (362)（五）特殊桥梁 (378)竖向转体桥转体系统施工作业指导书 (378)斜腿刚构桥斜腿竖向转体作业指导书 (384)斜拉桥索塔施工作业指导书 (389)斜拉桥拉索安装作业指导书 (398)钢箱系杆拱桥钢箱梁制安作业指导书 (404)提篮拱拱肋安装指导书 (408)提篮拱桥吊杆安装作业指导书 (415)大跨度钢筋混凝土拱桥拱肋施工作业指导书 (421)大跨度钢桁梁便桥的拼架顶推作业指导书 (426)水平转体桥旋转系统施工作业指导书 (434)水平转体桥转体施工作业指导书 (439)劲性钢骨架转体施工作业指导书 (443)钢管混凝土拱桥悬拼法作业指导书 (450)悬拼法施工连续梁节段预制与安装作业指导书 (455)空间预应力索桥锚碇及抗风锚碇施工作业指导书 (462)自锚式悬索桥悬索安装施工作业指导书 (470)（六）桥梁附属 (475)防撞墙施工作业指导书 (475)桥面附属设施施工作业指导书 (480)防水层施工作业指导书 (485)声屏障施工作业指导书 (490)·2·(一）桥梁基础人工挖孔桩施工作业指导书1 适用范围适用无地下水或有有少量地下水的土层和风化软质岩层的桩基施工作业.2 作业准备2.1 平整场地、清除杂物、夯打密实，修通弃土道路，接通水电，备好机、料具。

桥梁承台施工方案

桥梁承台施工方案一、编制原则及依据1、编制原则：（1）安全第一的原则在施工组织设计的编制中始终按照技术可靠、措施得力、施工顺序安排合理、确保安全的原则确定施工方案。

重点是保证盖板涵基坑开挖以及路基施工等重要环节的施工安全。

工程开工前做到安全保证措施首先落实到位，在确保万无一失的前提下组织施工。

（2）优质高效的原则加强领导，强化管理，优质高效。

根据我们在施工组织设计中明确的质量目标，贯彻执行ISO9001质量体系标准，确保创优规划和质量目标的实现。

施工中强化标准化管理，招标采购原材料，合理组织均衡生产，适时量本分析，确保成本最小化，最大限度降低工程造价。

（3）方案优化的原则科学组织、合理安排，优化施工方案是工程施工管理的行动指南，在施工组织设计编制中，避开冬雨季施工，对盖板涵、路基填筑进行各种方案综合比选，在保证安全、确保质量、满足工期、有利环保的原则下对施工方案进一步优化。

（4）确保工期的原则根据建设单位对本标段合同工期要求，编制科学的、合理的、周密的施工方案，按照合理配置资源、组织平行及交叉作业，采用网络计划技术队各工序作业时间加以控制。

同事，搞好工序衔接，适时进度监控，及时修正作业资源配置，确保工期目标，满足业主要求。

（5）科学配置的原则根据本合同段的工程量大小及各项管理目标的要求，在施工组织上实行科学配置，选派经验丰富的管理人员、过硬的技术人员和专业化水平高的施工队伍，投入高效先进的施工设备，确保工程施工的顺利进行。

2、编制依据：施工组织设计、类似施工经验、相关设计规范、设计图纸二、工程概况：三、施工工期及质量、安全施工目标1、工期目标：计划于10月1日开工，暂定工期60天，于11月29日完成，施工时以业主批准的实际开工日期为准。

2、质量目标：业主要求本工程质量等级为符合质量验收标准，在确保工程质量达到要求的基础上，努力将本工程建成各方都能满意的优质工程。

3、安全目标：我们将严格按有关安全方针、政策、法律和法规，有关施工安全生产管理规定，依据我公司长期形成的安全保证体系，结合本工程项目的特点，建立本项目的安全保证体系，从思想上、组织上、制度上、（1）安全生产，无伤亡事故；（2）杜绝重大机械设备事故；（3）杜绝交通事故。

桥梁施工作业指导书(墩台)(完整版)

桥梁墩台施工作业指导书编制目的：为了规范施工程序，严格控制施工过程，保证工程质量和施工安全，特对各工序施工制定如下施工作业指导书，请严格遵照执行。

适用范围：本标段桥梁工程所有墩台。

职责分工：技术员与主管工程师负责模板与支架的设计方案，及墩台施工方案。

并及时组织模板工、钢筋工、混凝土工进行工前培训与技术交底；施工员负责施工现场的施工安排与施工技术；质量员监督检查现场的施工质量与检查报表的收集与填写；安全员制定施工现场安全技术措施并督导施工落实。

编制依据 -技术标准／质量标准《客运专线铁路桥涵工程施工技术指南》（TZ214-2005）；《客运专线铁路桥涵工程施工质量验收暂行规定》（铁建设［2005］160号）；《铁路混凝土工程施工验收补充标准》（铁建设［2005］160号）。

时速 350公里无碴轨道现浇简支整孔箱梁直（曲）线双线矩形桥墩（武广施桥参 02-B）一、作业流程混凝土施工混凝土养护测量放线施工脚架钢筋绑扎外模吊装模板拆除实体桥墩作业流程图二、施工程序1.测量控制①承台施工时，测量应根据墩身钢筋位置准确定位预埋钢筋，并固定牢固；②承台施工完成后，及时对墩身轴线进行放样，并在四个角点用红油漆标注；再用墨线放出墩身内、外轮廓线，在内、外轮廓线内、外侧 40cm处弹放支模控制线；③模板安装完成后，测量人员要对模板平面位置进行复测，确保位置准确，垂直度满足要求，然后用缆风绳四周固定死模板位置；④准确定位垫石位置及其它预埋件的位置；⑤每次砼浇注完成后，及时对平面位置及标高情况进行复测；2.测量放线在垫层上测放承台轴线与轮廓线并在四角进行油漆标记，用粉笔标志钢筋分布线。

用油漆标记墩台插筋与预埋件位置。

3.钢筋施工⑴钢筋加工：①钢筋进场后，检查进场所有钢筋的牌号、等级、规格、生产厂家是否与合同相符，钢筋外观是否受损，检验合格后才收料。

②进场钢筋经过验收后，方可进场堆放，并挂标牌，注明钢筋品牌、进场时间、数量、检验人员、检验情况等。

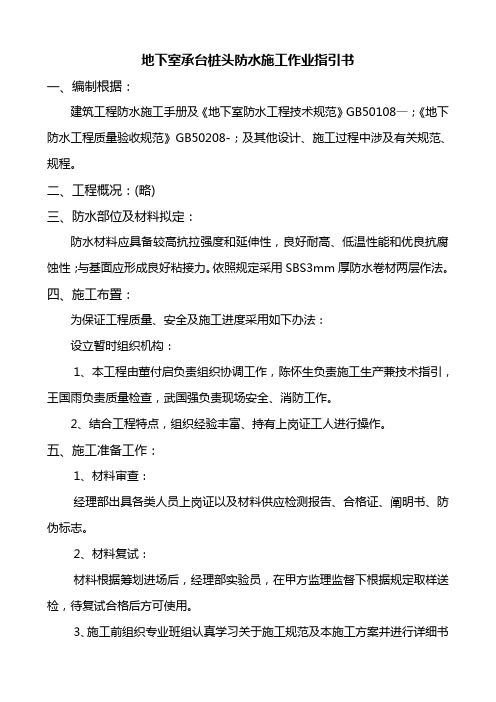

地下室带桩头防水施工作业指导书样本
