钢筋等强度剥肋滚轧直螺纹连接技术规程

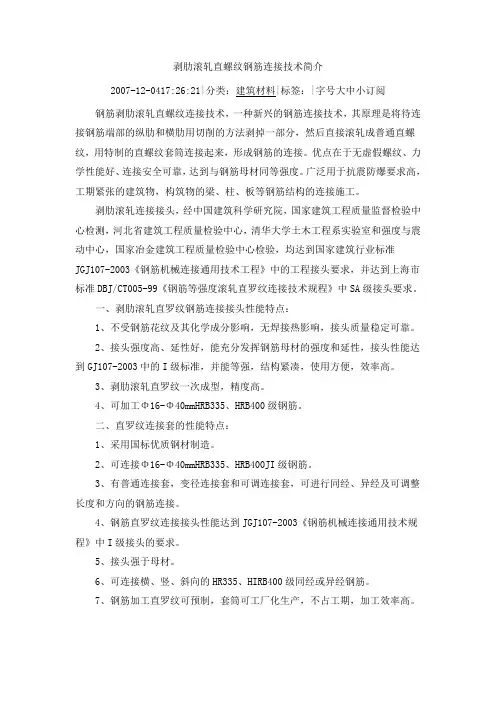

剥肋滚轧直螺纹钢筋连接技术简介
剥肋滚轧直螺纹钢筋连接技术简介2007-12-0417:26:21|分类：建筑材料|标签：|字号大中小订阅钢筋剥肋滚轧直螺纹连接技术，一种新兴的钢筋连接技术，其原理是将待连接钢筋端部的纵肋和横肋用切削的方法剥掉一部分，然后直接滚轧成普通直螺纹，用特制的直螺纹套筒连接起来，形成钢筋的连接。
优点在于无虚假螺纹、力学性能好、连接安全可靠，达到与钢筋母材同等强度。
广泛用于抗震防爆要求高，工期紧张的建筑物，构筑物的梁、柱、板等钢筋结构的连接施工。
剥肋滚轧连接接头，经中国建筑科学研究院，国家建筑工程质量监督检验中心检测，河北省建筑工程质量检验中心，清华大学土木工程系实验室和强度与震动中心，国家冶金建筑工程质量检验中心检验，均达到国家建筑行业标准JGJ107-2003《钢筋机械连接通用技术工程》中的工程接头要求，并达到上海市标准DBJ/CT005-99《钢筋等强度滚轧直罗纹连接技术规程》中SA级接头要求。
一、剥肋滚轧直罗纹钢筋连接接头性能特点：1、不受钢筋花纹及其化学成分影响，无焊接热影响，接头质量稳定可靠。
2、接头强度高、延性好，能充分发挥钢筋母材的强度和延性，接头性能达到GJ107-2003中的I级标准，并能等强，结构紧凑，使用方便，效率高。
3、剥肋滚轧直罗纹一次成型，精度高。
4、可加工Φ16-Φ40mmHRB335、HRB400级钢筋。
二、直罗纹连接套的性能特点：1、采用国标优质钢材制造。
2、可连接Φ16-Φ40mmHRB335、HRB400JI级钢筋。
3、有普通连接套，变径连接套和可调连接套，可进行同经、异经及可调整长度和方向的钢筋连接。
4、钢筋直罗纹连接接头性能达到JGJ107-2003《钢筋机械连接通用技术规程》中I级接头的要求。
5、接头强于母材。
6、可连接横、竖、斜向的HR335、HIRB400级同经或异经钢筋。
7、钢筋加工直罗纹可预制，套筒可工厂化生产，不占工期，加工效率高。
8、施工连接时不用电，无明火作业，无漏油污染，风雨无阻，可全天候施工。
钢筋直螺纹连接及丝头加工操作规程
钢筋直螺纹连接丝头加工操作规程一、加工要求1.钢筋接头加工人员必须经培训合格后方可上岗，并确保相对稳定。
2.严格进行工艺检验。
3.需加工套丝的钢筋必须采用台式砂轮片切割机进行切割，钢筋端部应平整。
4.需加工套丝的钢筋马蹄形缺口，镦粗头不得有与钢筋轴线相垂直的横向裂纹。
5.钢筋丝头长度应满足企业标准中产品设计要求。
公差应为0~2.0p 。
6.钢筋丝头宜满足6f 级精度要求，应用专用直螺纹量规检验，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p。
抽幢数量10%检验合格率不应小于95%。
7.螺纹丝头牙形饱满，无断牙。
二、工艺流程钢筋断面平头一处理断面角刺头检测三、丝头加工1.按所需的钢筋规格调整试棒，并调整好滚丝机内孔最小尺寸。
2.按钢筋规格更换涨刀环，并按滚钉的丝头尺寸调整好剥助挡板的直径尺寸。
3.调整剥助挡板及滚压行程开关位置，保证剥助及滚压螺纹的长度符合丝头加工尺寸的规定。
4.丝头加工时必须使用水性润滑液，严禁使用油性润滑液。
5.丝头加工完成，检验合格后，必须使用专用的钢筋丝头或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动，运输过程中损坏或污染。
钢筋直螺纹连接操作规程一、连接要求1.钢筋直螺纹连接丝头加工必须严格遵循?钢筋机械连接技术规程?要求，并符合JGJ107-2016 中相关规定。
2.钢筋丝头在套筒中央位置相互顶紧，安装后的外露螺纹不得超过2p。
3.拧紧扭矩值符合下裹规定。
直螺纹接头安装时的最小拧紧扭矩值钢筋直径mm W6 18〜20 22〜25 28〜32 36〜40拧紧扭矩N.m 100 200 260 320 3604.校核用扭力扳手的标准度级别采用10级。
5.接头安装时须严格保证钢筋与连接套筒的规格相。
6.钢筋连接前，应对钢筋进行接头工艺检验。
7.每种规格钢筋接头试件不少于3根。
、工艺流程钢筋就位-拧下钢筋保护帽或套筒保护帽-接头拧紧-做标记-质量植验三、现场连接1.连接水平钢筋时，必须从一头往另一头连接，不得从两端往中间或中间往两端连接。
JGJ163-2004(滚轧直螺纹钢筋连接接头)1
滚轧直螺纹钢筋连接接头制作人：李名扬日期：2011年11月12日JGJ163-2004直螺纹接头－1星期六滚轧直螺纹钢筋连接 (1)接头 (1)1 范围 (5)2 规范性引用文件 (6)3 术语和定义 (6)3.1 滚轧直螺纹钢筋连接接头Rolled parallel thread splicing of rebars (6)3.2 丝头rebar head with screw thread (6)3.3 连接套筒splicing coupler (6)3.4 完整螺纹complete thread (7)3.5 不完整螺纹incomplete thread (7)3.6 螺尾washout thread (7)3.7 有效螺纹effective screw thread (7)3.8 锁母locking nut (7)3.9 螺纹中径pitch diameter (7)4 符号和代号 (7)4.1 主要符号 (7)4.2 代号 (7)5 分类和标记 (8)5.1 分类 (8)5.1.1 接头按性能等级分类 (8)5.1.2 接头按钢筋强度级别分类 (8)5.1.3 接头按连接套筒使用条件分类 (8)滚轧直螺纹钢筋连接接头按套筒的基本使用条件分类如表2所示。
(8)5.2 标记 (9)6 要求 (9)6.1 材料 (9)6.1.1 钢筋 (9)6.1.2 连接套筒及锁母 (9)6.2 制造及施工 (10)6.2.1 连接套筒及锁母 (10)6.2.2 丝头加工 (10)6.2.3 钢筋连接施工 (10)6.3质量 (11)6.3.1连接套筒及锁母 (11)6.3.2 丝头 (11)6.3.3 钢筋连接接头 (11)6.3.4 钢筋连接接头力学性能 (11)7 抽样检验 (11)7.1 形式检验 (11)7.1.2 出厂检验 (11)7.1.3 现场检验 (12)7.2 型式检验 (12)JGJ163-2004直螺纹接头－37.2.1 检验条件 (12)7.2.2 检验范围 (12)7.2.3 检验要求 (12)7.2.4 检验资质 (12)7.3 连接套筒及锁母的出厂检验 (12)7.4 丝头现场检验 (13)7.5 钢筋连接接头外观质量及拧紧力矩检验 (13)7.6 钢筋连接接头力学性能检验 (13)8 试验方法 (14)9 标志、包装、运输及储存 (14)9.1 标志 (14)9.2 包装及合格证 (14)9.3 运输及储存 (14)前言本标准中有关接头性能等级、试件尺寸及试验方法部分内容直接引用现行行业标准JGJ107《钢筋机械连接通用技术规程》的相关条款，以与钢筋连接的通用标准保持一致。
钢筋直螺纹验收规范
钢筋（剥肋）滚轧直螺纹接头验收规程为了保证钢筋（剥肋）滚轧直螺纹连接接头的强度达到国家行业标准JGJ107-2003中1级接头的要求，制定本规程。
一、钢筋（剥肋）滚轧直螺纹丝头的验收1、加工的钢筋丝头应逐个自检，出现不合格丝头时应切去重新加工；2、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检10%，当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部丝头进行逐个检验。
3、外观及外形检验：钢筋丝头螺纹应纹应饱满，不得有螺纹大径低于螺纹中径的不完整丝扣。
螺纹大径大于螺纹中径而小于标准大径的有缺陷丝扣，累计长度不得超过两个螺纹周长。
4、滚丝螺纹长度用专用环规检查在环规的缺口范围内。
5、滚轧螺纹丝头用螺纹通规检查，通规能拧入。
6、滚轧螺纹丝头用螺纹止规检查，止规不能拧入或不能全部拧入。
7、滚轧直螺纹丝头的强度达到JGJ107-2003中1级接头的强度要求。
8、钢筋直螺纹丝头应有保护帽或连接套保护丝头。
二、直螺纹连接套筒的验收1、直螺纹连接套筒应由质检员随机抽样进行检验。
每批随机抽检5%，抽检合格率应大于95%，当抽检合格品率小于95时，应另抽取同样数量重新检验。
当两次抽检的平均合格率不小于95%时，应判此批合格，若合格品率仍小于95%时，则应对该批连接套进行逐个检验，合格者方可使用。
2、连接套有合格证和材料质量证明书（材质单）。
3、连接套用通规检查能旋入。
4、连接套用止规检查不能旋入或不能全部旋入。
5、连接套一端应有塑料保护盖。
6、塑料保护盖上有与连接钢筋规格相同的规格标志。
7、连接套强度达到JGJ107-2003中1级接头的要求。
三、钢筋（剥肋）滚轧直螺纹接头的验收1、同一施工条件下采用同一批材料的同等级同型式同规格的接头，以500个为一个验收批，不足500个的也做为一个验收批。
2、对每一验收批接头，必须在工程结构中随机截取3个试件进行单向拉伸试验，当每个试件单向拉伸试验均达到强度要求时，该验收批判为合格。
高强钢筋直螺纹连接技术
高强钢筋直螺纹连接技术1 工艺流程（1）钢筋丝头加工：加工前检查，就位→（剥肋）滚轧丝头→丝头质量自检→带帽保护→丝头质量抽检→存放待用（2）钢筋连接：拧下钢筋和套筒保护帽→钢筋就位→钢筋套丝连接（接头拧紧）→对已拧紧的接头作标记→质量检验2 操作要点（1）钢筋下料：钢筋应先调直后下料，应采用切割机下料，不得用气割下料。
钢筋下料时，要求钢筋端面与钢筋轴线垂直，端头不得弯曲，不得出现马蹄形。
（2）夹持钢筋：利用滚丝机上的设备台钳夹持钢筋，夹持时要注意：1）设备必须停止转动，并已在最后端。
2）台钳在夹紧前必须将钢筋顶紧限位挡铁，否则将影响丝头长度。
3）挡铁撤走后，不得将钢筋向前移动，否则丝头将过长。
4）不同规格的钢筋应选用相应的限位挡铁，不得乱用。
（3）面对滚丝头方向，滚丝头顺时针方向旋转为反转，用于加工反丝螺纹；滚丝头逆时针方向旋转为正转，用于加工普通型螺纹，开机后要注意滚丝头旋转方向与所加工的丝头形式是否一致。
另外，普通型螺纹与反丝螺纹各有专用滚丝头，应由厂家驻现场人员进行调整，严禁混用。
（4）钢筋（直接或剥肋）套丝:加工丝头时，必须用水溶性切削冷却润滑液，不得用机油润滑，操作前切削液应已开始循环充分，在滚丝头出水口未出水时严禁进行加工。
若采用直接滚轧直螺纹工艺时，应使用钢筋直接滚丝机。
可在台钳夹紧，切削液已循环充分后，开始扳动进给手柄，使滚丝头进入滚丝位置。
刚开始，进给要舒缓平穏，在滚丝头进入钢筋端部后，滚丝头自动进给滚丝，即可松开手柄，由设备自行完成操作。
滚压到设定长度后，限位开关断电，设备自动停机并延时反转，将螺纹钢筋退出滚丝头，扳动进给手柄后退，减速机退到极限位置，停机。
然后移开台钳，取出钢筋，完成螺纹的加工。
若采用剥肋滚轧直螺纹工艺时，应使用钢筋剥肋滚丝机。
先剥肋，后滚丝。
在台钳夹紧，切削液已循环充分后，开始扳动进给手柄，剥肋刀片在刚接触钢筋时要舒缓，当刀片全部咬住钢筋后可以加力向前扳动手柄，待5秒～10 秒，滚丝头自行前进时，即可松开手柄，由设备自行完成操作，待滚丝头自行反转并向后运动，不再轴向移动时，扳动手柄复位，则完成剥肋。

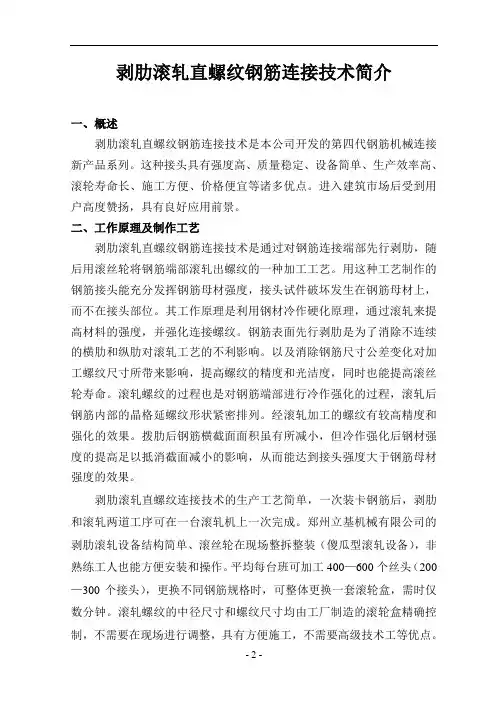

剥肋滚轧直螺纹钢筋连接技术简介
剥肋滚轧直螺纹钢筋连接技术简介一、概述剥肋滚轧直螺纹钢筋连接技术是本公司开发的第四代钢筋机械连接新产品系列。
这种接头具有强度高、质量稳定、设备简单、生产效率高、滚轮寿命长、施工方便、价格便宜等诸多优点。
进入建筑市场后受到用户高度赞扬，具有良好应用前景。
二、工作原理及制作工艺剥肋滚轧直螺纹钢筋连接技术是通过对钢筋连接端部先行剥肋，随后用滚丝轮将钢筋端部滚轧出螺纹的一种加工工艺。
用这种工艺制作的钢筋接头能充分发挥钢筋母材强度，接头试件破坏发生在钢筋母材上，而不在接头部位。
其工作原理是利用钢材冷作硬化原理，通过滚轧来提高材料的强度，并强化连接螺纹。
钢筋表面先行剥肋是为了消除不连续的横肋和纵肋对滚轧工艺的不利影响。
以及消除钢筋尺寸公差变化对加工螺纹尺寸所带来影响，提高螺纹的精度和光洁度，同时也能提高滚丝轮寿命。
滚轧螺纹的过程也是对钢筋端部进行冷作强化的过程，滚轧后钢筋内部的晶格延螺纹形状紧密排列。
经滚轧加工的螺纹有较高精度和强化的效果。
拨肋后钢筋横截面面积虽有所减小，但冷作强化后钢材强度的提高足以抵消截面减小的影响，从而能达到接头强度大于钢筋母材强度的效果。
剥肋滚轧直螺纹连接技术的生产工艺简单，一次装卡钢筋后，剥肋和滚轧两道工序可在一台滚轧机上一次完成。
郑州立基机械有限公司的剥肋滚轧设备结构简单、滚丝轮在现场整拆整装（傻瓜型滚轧设备），非熟练工人也能方便安装和操作。
平均每台班可加工400—600个丝头（200—300个接头），更换不同钢筋规格时，可整体更换一套滚轮盒，需时仅数分钟。
滚轧螺纹的中径尺寸和螺纹尺寸均由工厂制造的滚轮盒精确控制，不需要在现场进行调整，具有方便施工，不需要高级技术工等优点。
三、剥肋滚轧直螺纹钢筋连接接头特点1、强度高滚轧加工系通过钢材的冷作硬化原理，明显提高材料的抗拉强度，从而补充了剥肋滚轧造成的钢筋截面的减小对接头强度的影响，使接头强度高于钢筋母材强度，断裂均发生在钢筋母材上而不在接头处。
钢筋滚轧直螺纹连
u≤0.10（d≤32） u≤0.15（d＞32）
δsgt≥4.0 u20≤0.3 u4≤0.3 u8≤0.6
u≤0.10（d≤32） u≤0.15（d＞32）
δsgt≥2.0 u20≤0.3
高应力 反复拉压 大变形 反复拉压
u4≤0.6
注：u——接头的非弹性变形 u20——接头经高应力反复拉压20次后的残余变形 u4——接头经大变形反复拉压4次后的残余变形 u8——接头经大变形反复拉压8次后的残余变形 δsgt——接头试件总伸长率
。
对工艺参数进行检验。 提高抽样试件合格率。
五、接头的施工现场检验 1. 接头工艺检验
⑵检验内容: 第6.0.2条：“钢筋连接工程开始前及施工过程中， 应对每批进场钢筋进行接头工艺检验，工艺检验应 符合下列要求： 1 每种规格钢筋的接头试件不应少于3根； 2 钢筋母材抗拉强度试件不应少于3根，且应取自 接头试件的同一根钢筋； 3 3根接头试件的抗拉强度均应符合表3.0.5的规定； 对于Ⅰ级接头，试件抗拉强度尚应大于等于钢筋抗 拉强度实测值的0.95倍；对于Ⅱ级接头，应大于 0.4条：分为Ⅰ级、Ⅱ级、Ⅲ级三个等级，根据抗 拉强度以及高应力和大变形条件下反复拉压性能的 差异划分。 Ⅰ级：接头抗拉强度不小于被连接钢筋实际抗拉强 度或1.10倍钢筋抗拉强度标准值，并具有高延性及 反复拉压性能。 Ⅱ级：接头抗拉强度不小于被连接钢筋抗拉强度标 准值，并具有高延性及反复拉压性能。 Ⅲ级：接头抗拉强度不小于被连接钢筋屈服强度标 准值的1.35倍，并与有一定的延性及反复拉压性能。
五、接头的施工现场检验 2.现场检验
钢筋接头连接的外观质量检查要点：
⑴接头外观检查：接头拼接完成后，应使两个丝头在套筒 中央位置相互顶紧，套筒每端不得有一扣以上的完整丝扣 外露，加长型接头的外露丝扣不受限制，但应有明显标记， 以检查进入套筒的丝头长度是否满足要求。 ⑵抽检数量：梁、柱构件按接头数的15%且每个构件的接 头数抽检数不得少于一个接头；基础墙板构件按各自接头 数，每100个接头作为一个验收批，不足100个也作为一 个验收批。每批检验3个接头，如全部合格，则该批接头 为合格。若有一个不合格，则该验收批接头应逐个检查， 对不合格接头进行补强，如无法补强应弃之不用。
直螺纹钢筋接头规范
直螺纹钢筋接头规范一、要求根据本工程的实际情况25以上（含25）的钢筋接头必须采用机械连接；18~22钢筋视情况而定，在保证不浪费材料原则上尽量采用机械连接（具体情况听项目部通知）。
二、主要机具1、钢筋套丝机：型号为SZ—50A，或其它可套直径18mm及以上的Ⅱ、Ⅲ级钢筋的套丝机。
2、量规：量规包括牙型规、卡规和锥形螺纹塞规。
3、力矩扳手：力矩扳手必须经计量管理部门批准，有制造计量器具许可证的生产厂生产的产品。
力矩扳手需定期经计量管理部门批准生产的扭力仪检定，检定合格后方准使用。
检定期限每半年一次，且新开工工程必须先进行检定方可使用。
4、作业条件：（1）、操作工人（包括套丝的工人）必须经专门培训，并经考试合格后方可上岗。
（2）、接头位置应符合规定。
三、操作工艺（1）、工艺流程：（2）、钢筋下料可用钢筋切断机或砂轮锯，不得用气割下料。
钢筋下料时，要求钢筋端面与钢筋轴线垂直，端头不得弯曲、不得出现马蹄形。
（3）、钢筋套丝：①套丝机必须用水溶性切削冷却润滑液，不得用机油润滑或不加润滑液套丝。
②钢筋套丝质量必须用牙型规与卡规检查，钢筋的牙型必须与牙型规相吻合。
③在操作工人自建的基础上，质检员必须每批抽检3%，且不少于3个，并填写检验记录。
④检查合格的钢筋直螺纹，应立即将其一端拧上塑料保护帽，另一端按规定的力矩值，用扭力扳手拧紧连接套。
（4）、接头单体试件试验：①试件数量：每种规格接头，每300个为一批，不足300个也作一批，每批做三根试件。
②试件制作：施工作业之前，从施工现场截取工程用的钢筋300mm若干根，接头单体试件长度不小于600mm。
（5）、钢筋连接：①连接套规格与钢筋规格必须一致。
②连接之前应检查钢筋直螺纹及连接套筒螺纹是否完好无损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋等强度剥肋滚轧直螺纹连接技术规程
1. 引言
本技术规程旨在规范钢筋等强度剥肋滚轧直螺纹连接的操作步骤，确保连接的质量和可靠性。
2. 适用范围
适用于钢筋等强度剥肋滚轧直螺纹连接的工程项目。
3. 参考文件
- 建筑行业相关标准
- 设备说明书
4. 术语和定义
4.1 钢筋：截面呈圆形或其他形状的金属材料。
4.2 等强度剥肋滚轧直螺纹连接：采用滚轧工艺将钢筋螺纹与母材钢筋外表面的剥肋段连接。
5. 原材料要求
5.1 钢筋应符合相关标准的要求，保证质量和强度。
5.2 螺纹轧制机和刀片应符合相关标准，并定期维护和保养，确保正常工作。
6. 操作步骤
6.1 准备工作
6.1.1 检查螺纹轧制机和刀片的工作状态，确保无损坏。
6.1.2 调整螺纹轧制机的轧子间距和轧制速度，根据钢筋尺寸和材质进行合适的设置。
6.2 剥肋操作
6.2.1 将钢筋端部端面修整，确保平整。
6.2.2 将待连接的钢筋放置于螺纹轧制机上，固定好。
6.2.3 启动螺纹轧制机，开始进行剥肋操作。
6.2.4 按照螺纹轧制机的工作要求，对钢筋进行剥肋操作，确保剥肋段长度符合要求。
6.3 轮毂螺纹连接
6.3.1 在剥肋段上涂抹适量的螺纹润滑剂。
6.3.2 将轮毂与钢筋连接部位对准，轮毂螺纹与钢筋螺纹咬合在一起。
6.3.3 使用适当的扳手或扭力工具，按照标准规定的扭力进行拧紧。
6.3.4 进行连接后的质量检查，确保连接紧固牢固。
7. 质量控制
7.1 在剥肋操作前，检查钢筋的布置是否符合设计要求。
7.2 在剥肋操作过程中，及时调整和维护螺纹轧制机，确保操作的准确性和质量。
7.3 进行连接后的质量检查，包括连接的紧固性和螺纹的完整性，以确保连接的质量和可靠性。
8. 安全注意事项
8.1 操作人员应佩戴合适的防护设备，包括安全帽、手套等。
8.2 操作时应确保周围环境整洁，防止意外事件发生。
8.3 操作前应对设备进行全面检查，确保设备正常工作。
8.4 紧急情况下，应按照应急预案进行处理。
9. 应急措施
9.1 发生意外事故时，应立即停止操作，并及时通知相关部门。
9.2 提供急救措施和紧急医疗服务。
10. 备案和归档
10.1 相关的操作记录和质量检查记录应及时归档。
10.2 经审核后，将技术规程的修订版本进行备案。
以上为《钢筋等强度剥肋滚轧直螺纹连接技术规程》的内容，操作人员在实际操作中应严格按照规程进行。
