冷凝水回收装置
DSC PV60,PV70, PH60 機械式冷凝水泵， 可將高溫冷凝水尤低壓，負壓或低點輸送到高點。 構造簡單無須保養、靠蒸汽或壓力空氣作動力， 能源消耗低。 與傳統泵相比，不必配電，不產生空蝕現象， 無軸封洩漏。 內部零件採用不鏽鋼，耐蝕耐用。 本廠可提供蓋子，附整組零件，換蓋後內部 機械零件一次更新，簡單方便。
型 號 進水口 出水口 A B 重量 附註 PV60-25 25 25 264 245 80 1. 進出口附逆止閥 2. 水位計可選擇性安裝 3. 計數器可選擇性安裝 PV60-40 40 40 264 245 80 PV60-50 50 50 264 245 80 PV60-80 80 50 264 245 80
型 號 進水口 出水口 A B 重量 附註 PH60-25 25 25 142 128 95 1. 進出口附逆止閥 2. 水位計可選擇性安裝 3. 計數器可選擇性安裝 PH60-40 40 40 142 128 95 PH60-50 50 50 142 128 95 PH60-80 80 50 142 128 95
型 號 進水口 出水口 A B 重量 附註 PH70-25 25 25 142 128 65 1. 進出口附逆止閥 2. 水位計可選擇性安裝 3. 計數器可選擇性安裝 PH70-40 40 40 142 128 65 PH70-50 50 50 142 128 65 PH70-80 80 50 142 128 65 MOP 10K x 160℃ ® SINCE 1975 DSC PV60 PV70 PH60
機械式高溫冷凝水泵
No. PV60 尺寸單位(mm) 重量(Kg)
進汽口:15mm 排汽口:25mm No. PH60 尺寸單位(mm) 重量(Kg)
進汽口:15mm 排汽口:25mm No. PH70 尺寸單位(mm) 重量(Kg)
進汽口:15mm 排汽口:25mm 名稱 材料 01 外殼 結構鋼管、鋼板 02 墊片 石墨板 03 螺絲 合金鋼 04 座子 不銹鋼硬化 05 機械結構 不銹鋼SS304 06 浮球 不鏽鋼SS304 04 彈簧 英高鎳X750
名稱 材料 01 外殼 304不銹鋼管、不銹鋼板 02 墊片 石墨板 03 螺絲 304不銹鋼 04 座子 不銹鋼硬化 05 機械結構 不銹鋼SS304 06 浮球 不鏽鋼SS304 04 彈簧 英高鎳X750
No. PV60， PV70 外型圖 ＊ 規格、材料修改不另外通知。 No. PV60, PH60材質表 MOP 10K x160℃ SINCE 1975 DSC PV60 PV70 PH60
機械式高溫冷凝水泵
No. PＨ60 外型圖 No. PV70材質表 操作示意圖 圖 一 : 冷凝水進入水泵，浮球在下沈位置， 排汽閥開，蒸汽進口閥關， 冷凝水產生二次汽由排汽閥排出， 不會因壓力升高阻擋冷凝水進入水泵。 圖 二 : 冷凝水進入水泵量增，浮球向上浮起 到高液位，牽動連桿，關閉排汽閥， 打開蒸汽進口閥，蒸汽進入， 由上向下壓，進水口因為有逆止閥， 冷凝水由出口推出泵外。 高水位泵出至低水位時，浮球回復至 低水位動作，再次循環。 附 註 : 推動水泵生蒸汽壓力，高於回收冷凝水， 1-1.5KG/CM²已足夠，不要太高。 MOP 10K x 160℃ SINCE 1975 DSC PV60 PV70 PH60
機械式高溫冷凝水泵 No. PV60, PH60冷凝水泵能量表 壓力 Kg/㎠ 排量 Kg/hr 蒸汽進汽壓力 背 壓 PV-60-25 PH-60-25 PV-60-40 PH-60-40 PV-60-50 PH-60-50 PV-60-80 PH-60-80 排 水 量 1 0.3 900 1400 2000 3400 2 1200 2000 3000 5000 3 1300 2200 3100 5250 5 1500 2350 3250 5400 7 1590 2500 3300 5500 9 1700 2650 3400 5600 2 1.0 1100 1620 2550 3450 3 1150 1750 2700 4650 5 1250 1900 2900 4800 7 1400 2100 3000 4900 9 1500 2300 3100 5200 3 1.5 1050 1350 2000 3200 4 1100 1900 2700 4500 5 1200 2000 2750 4600 7 1250 2130 2800 4650 9 1350 2750 2900 4800 4 3.0 1000 1700 2300 3100 5 1100 1850 2600 3500 7 1150 1950 2750 3700 9 1250 2100 2950 3900 5 4.0 900 1600 1900 2500 7 1250 1700 2100 2800 9 1300 1800 2200 3000 MOP 10K x 160℃ ® SINCE 1975 DSC PV60 PV70 PH60
機械式高溫冷凝水泵
DSC 汽/氣動冷凝水回收裝置
安装须知 1. DSC 各系列汽/氣动冷凝水回收裝置在冷凝水進口前必须安装截止閥及過濾
器，以防止本装置上的機械泵在使用的過程中造成堵塞現象或引起故障。 2. 驅動介質入口前必须安装截止閥，蒸汽壓力表、減壓閥等輔助儀表及閥件。 3. 本裝置上方的緩衝水箱側部的溢流管及緩衝水箱底部包括立管和泵體底部的排
污口均必须接入地下排水溝。 4. 回收裝置必须設旁通管路，以便該装置停機维修和维護時，冷凝水可以直接排放。
DSC 汽/氣動冷凝水回收裝置使用说明書
（使用前必读）
一、DSC 汽/氣動冷凝水回收裝置特性及優點： 1、整體設計優良、工作性能穩定，方便現場安装。 2、使用蒸汽或壓缩氣體為動力—現場接管方便，無需電源、適用於危險和骯髒潮濕環境。 3、浮球動作機構—無電泵固有的汽蝕和機械密封問題，減少维修費用和停機時間。 4、鋼制底板—便于現場叉車搬運。 5、 技術支持—無論何時何地，均可方便獲得本公司技術人员的專業服务。 二、 DSC 汽/氣動冷凝水回收裝置的主要技術性能： 1、最大汽/氣源工作壓力： 1.0Mpa 2、最大設計壓力：1.7Mpa 3、單泵排量：约 Max 5000（kg/h）- 0.8Mpa – 12m 4、 最高操作温度：230℃ 5、最大揚程：80m 三、 DSC 汽/氣動冷凝水回收裝置安装與要求： 1、按設備接口標示接好冷凝水進管、冷凝水出管、動力蒸汽進管、溢流管、排氣管、 排污管。 2、如溢流管接至水箱最高點處必须加装破真空球閥，球閥開啟度为1/3，該球閥必 须保持常開状态，並保持1.5‰--3‰坡度。（如溢流管不接至水箱需把溢流管接至 地下排水溝）。 3、排氣管需根據現場情况適當登高（建議高度为3-5米），登高后接至室外或者排水 溝。 4、動力氣體入口前必须安装過濾器及空氣調壓閥（壓缩空氣）或蒸汽減壓閥。 調整好實際所需的動力氣體入口的工作壓力。 5、設備初次使用前需關閉氣動機械泵前手動蝶閥，防止污染的冷凝水進入氣動泵， 冷凝水進入缓衝水箱后，打开水箱立柱的排水（污）口進行排水（污），直至水 質清澈方可開啟氣動機械泵前手動蝶閥，’讓乾淨的冷凝水順利的流入氣動機械泵
方可循環使用。 四、DSC 汽/氣動冷凝水回收裝置维護：
1、必须定期打开泵及水箱的排水（污）口進行排水（污）。 2、定期清洗冷凝入口及驅動介質入口過濾器濾網。 3. 如裝置長時間停用時，需放空裝置內部積水。 4. 如裝置機構出現故障無法排除，請聯繫廠家維修人員，勿私自拆裝。 DSC 汽/氣動冷凝水回收裝置
安全信息
遵守運行说明，由專業合格人員正確安装、調試、维護，是該裝置安全運行的唯一
保證。安装后必须遵守管道線路和工程建築安装指南和安全指南。工具的正確使用
方法及配備必要的安全設備。 隔离
應考慮關閉裝置時是否將使系统其它部分或操作人員處于危險之中危險可能有通風
管道和保護設備、或警報装置。確保截止閥逐步關閉，避免系统震荡。 壓力
在進行任何维修之前，請先考慮管道中的物質。確保此裝置已與壓力系统完全隔離，
並確保被隔離開部分的壓力完全釋放。不要認為壓力表顯示為零時，就已完全洩壓。 温度
裝置隔離後要冷卻至常温，以免燙傷，而且應考慮穿防護服和戴防護镜。 處理
本產品可再循環，處理得當不會引起生態問題。
DSC 汽/氣動冷凝水回收裝置
故障診斷
如果選型正確的汽/氣動冷凝水回收裝置不能正常工作，應注意是否在安装中存在
問題。對現有的安装，泵工作時斷時續的，其原因通常是由于系统供氣的變化或背
壓超過了最初的設計参数。在確定了情况和故障后，逐项的检查下列各项。 症状1 泵不能起動 原因 1a 檢查和診斷 1a 動力源關閉 打開閥門提供動力氣體 原因 1b 檢查和診斷 1b 冷凝水進口管關閉 打開所有閥門使冷凝水到達泵 原因 1c 檢查和診斷 1c 冷凝水排放管關閉 打開所有的閥門使冷凝水自由排放 原因 1d 檢查和診斷 1d 動力壓力不足以克服背壓 檢查動力壓力和静背壓。調節動力壓力至比静背高高0.6-1bar或更高 原因 1e 檢查和診斷 1e 止回閥安裝方向錯誤 檢查方向是否正確，如有必要，更正 原因 1f 檢查和診斷 1f 排氣受阻 在開式或閉式系统，確保排氣管無阻的，自排水的与水泵或儲水箱相連 症状2 供氣管或設備溢流但泵看起来工作正常。（可聽见定時排水聲） 原因 2a 檢查和診斷 2a 泵選型過小 檢查負荷是否高於額定排量。增加止回閥尺寸或按要求再安装一個泵 原因 2b 檢查和診斷 2b 注水壓頭不足 降低泵来满足所需的注水壓頭 原因 2c 檢查和診斷 2c 動力氣體不足以獲得額定排量 在工作時，檢查設定的動力和最大背壓。与容量表相比較，按所需的排量增大動力壓力
原因 2d 檢查和診斷 2d 冷凝水進水管受阻 使用全口徑管件。清洗過濾器（如安装），檢查所有的閥是否全開 原因 2e 檢查和診斷 2e 進出口止回閥常開（雜質） 隔離止回閥，釋放管道壓力。拆下止回閥，檢查閥片和彈簧，清洗閥座表面並重新安装，如有必要則更换 症状3 供氣管/設備溢水，泵停止工作（聽不到定時排水聲）
原因 3a 檢查和診斷 3a 出口管關閉或堵塞 檢查進氣壓力和静背壓（在泵排水口），如果相等，則可能是排放管關閉或堵塞。檢查下游所有的閥確保無堵塞
原因 3b 檢查和診斷 3b 出口止回閥關閉 在檢查了3（a）後，隔離止回閥，釋放管内壓力。拆下止回閥並檢查，清洗閥座表面，並重新安装，如有必要則更换 原因 3c 檢查和診斷 3c 動力壓力不足 如果動力壓力低於静背壓，調節動力壓力至比静背壓高0.6-1bar或更高，但不要超過設備的壓力極限 對3（d）項至3（g）項-需將排氣/回流管與排水設備隔開（閉式系统），拆下泵盖的排氣/回流管接口。 重要的安全提示： 對（d）項至（g）項，必须在泵的排氣口拆下排氣管和回流管。在閉式系统中，為防止人員傷害，在拆開管路前，必须保證泵被隔離（動力氣體、冷凝水進口管、出口管和排水管等都已關閉），泵内壓力已被釋放。無論是開式還是閉式系统，在故障時，熱冷凝水可能會從排氣口衝出。因此必须小心执行該操作，以防烫傷。注意應穿戴保護服/設備。當拆開泵時，必须注意防止操作機構的彈力造成人員傷害。必须仔细處理。

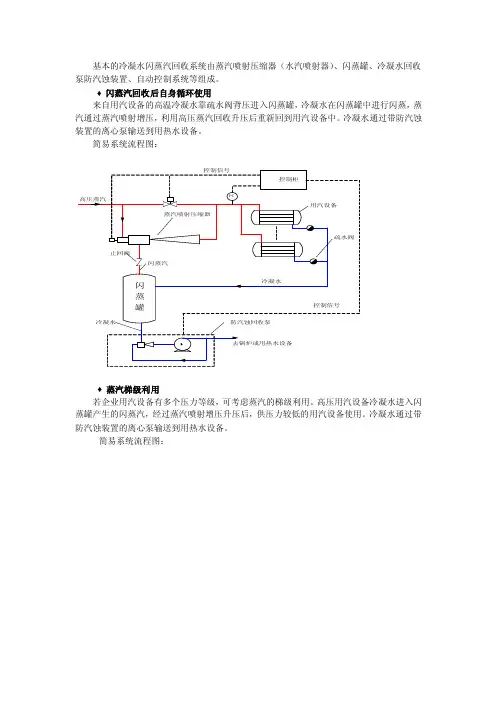

冷凝水闪蒸汽回收系统的基本流程
基本的冷凝水闪蒸汽回收系统由蒸汽喷射压缩器（水汽喷射器）、闪蒸罐、冷凝水回收
泵防汽蚀装置、自动控制系统等组成。
♦ 闪蒸汽回收后自身循环使用 来自用汽设备的高温冷凝水靠疏水阀背压进入闪蒸罐，冷凝水在闪蒸罐中进行闪蒸，蒸
汽通过蒸汽喷射增压，利用高压蒸汽回收升压后重新回到用汽设备中。冷凝水通过带防汽蚀
装置的离心泵输送到用热水设备。
简易系统流程图：
高压蒸汽
闪蒸罐蒸汽喷射压缩器用汽设备
疏水阀
冷凝水闪蒸汽止回阀PT控制柜
防汽蚀回收泵冷凝水
去锅炉或用热水设备控制信号控制信号
♦ 蒸汽梯级利用 若企业用汽设备有多个压力等级，可考虑蒸汽的梯级利用。高压用汽设备冷凝水进入闪蒸罐产生的闪蒸汽，经过蒸汽喷射增压升压后，供压力较低的用汽设备使用。冷凝水通过带
防汽蚀装置的离心泵输送到用热水设备。
简易系统流程图： 高压蒸汽
闪蒸罐蒸汽喷射压缩器
高压用汽设备疏水阀
冷凝水闪蒸汽止回阀PT控制柜
防汽蚀回收泵去锅炉或用热水设备控制信号
低压用汽设备
集水罐
♦ 闪蒸汽加热生产或生活用水 若企业新蒸汽压力和实际设备用汽压力压差较小，且用汽压力等级单一，不具备提升闪蒸汽压力供设备使用的条件，可用水汽喷射器将闪蒸汽回收后用于加热除盐水或生产用热
水等。
水汽喷射器采用汽水互喷原理，将低参数蒸汽与水在平稳状态下完全混合，实现采暖及
工业生活用热水的生产，主要用于乏汽（余热）回收利用项目。
简易系统流程图：
水汽喷射器低温水
闪蒸汽高温水
冷凝水回收装置使用说明书
凝结水回收装置 安装使用说明书
北京华海瑞通科技有限公司
1 目录
目录 .................................................................................................................................................. 1
一、概述........................................................................................................................................... 2
二、产品技术特点 ........................................................................................................................... 2
三、备供货范围 ............................................................................................................................... 2
四、结构与工作原理 ....................................................................................................................... 2
五、设备安装 ................................................................................................................................... 3
蒸汽冷凝水回收装置工作原理
蒸汽冷凝水回收装置工作原理
目前,国家提倡节能减排,其中需要使用蒸汽生产的行业企业单位,有利用集中供热(火电厂/工业区锅炉)输送的蒸汽减压降温后达到生产工艺要求使用,自有锅炉设备供热;换热设备使用过程为吸热和放热的过程,在设备尾部必然产生冷凝水,蒸汽凝结液,汽相转变为液相的过程,蒸汽凝结水中含有一定的压力,温度热量,随各种生产工艺不同温度及压力变化,以往常规的处理办法两种:一种为凝结水直接排地沟,造成环境二次污染,热量消耗严重;另一种在设备蒸汽出口安装疏水阀间歇排放,有设置收集冷凝水箱,由于各种设备使用压力等级不同时有水锤噪音及疏水阀管道配件损坏,生产用汽设备分散等问题;正确科学回收利用蒸汽冷凝水,为企业解决因此造成的浪费及损失,施行真正意义上的节能减排;我们一直在努力,亲测生产各项参数,制定合理有效回收方案.
1.蒸汽冷凝水回收系统为全自动运行，整套（双罐）系统运行时，利用热设备排出凝结水，经疏水器进入凝结水回水器,由汽水分离、除污器、冷凝水快排装置，压力平衡装置、汽蚀消除器、蓄水罐、液位变送传感器等组成’设备设计有安全阀,超出压力时自动开启卸压.
2.当高温冷凝水进入汽水分离罐后（1#罐），在罐内进行汽水分离，冷凝水通过负压虹吸后进入主罐（2#罐），当主罐的液位到达高液位设定值后高温冷凝水回收泵启动，气动三通阀打开，将高温冷凝水及少量的二次蒸汽通过泵前汽蚀蚀消除器、高温冷凝水会输泵送入锅炉，当液位低于低液位设定值后冷凝水回收泵自动停止，气动三通阀关闭,整个蒸汽冷凝水回收过程完成。
3.根据各系统工况的实际需求，我们按本设备的水泵运作方式分为两种：
一种为连续运动，主要针对供水连续性的要求相当严格的情况，而采取的运行方式；另一种为间歇式运行，水泵按水箱内凝结水的充满度来设置的运行方式。在同一电器控制柜内分别有手动与自动两重控制方式，在设置自动时，水泵在高水位时启动，低水位时停止，当蓄水箱内水位超出高水位线时水泵启动，待水位到达下限时水泵停止.
冷凝水回收节能技术

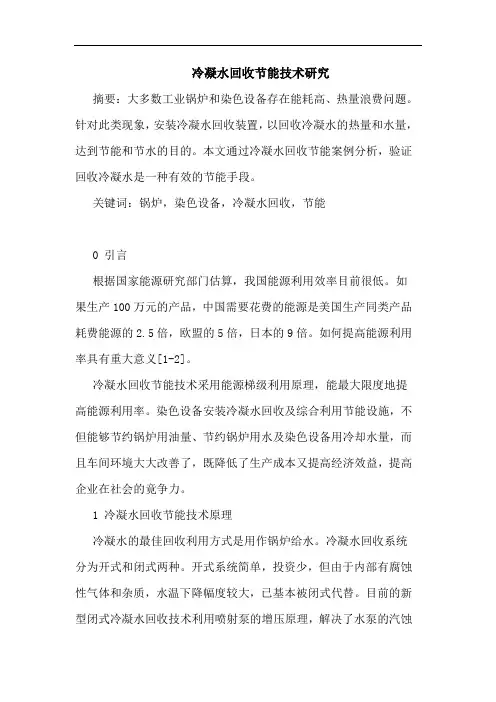

冷凝水回收节能技术研究
摘要：大多数工业锅炉和染色设备存在能耗高、热量浪费问题。针对此类现象，安装冷凝水回收装置，以回收冷凝水的热量和水量，达到节能和节水的目的。本文通过冷凝水回收节能案例分析，验证回收冷凝水是一种有效的节能手段。
关键词：锅炉，染色设备，冷凝水回收，节能
0 引言
根据国家能源研究部门估算，我国能源利用效率目前很低。如果生产100万元的产品，中国需要花费的能源是美国生产同类产品耗费能源的2.5倍，欧盟的5倍，日本的9倍。如何提高能源利用率具有重大意义[1-2]。
冷凝水回收节能技术采用能源梯级利用原理，能最大限度地提高能源利用率。染色设备安装冷凝水回收及综合利用节能设施，不但能够节约锅炉用油量、节约锅炉用水及染色设备用冷却水量，而且车间环境大大改善了，既降低了生产成本又提高经济效益，提高企业在社会的竟争力。
1 冷凝水回收节能技术原理
冷凝水的最佳回收利用方式是用作锅炉给水。冷凝水回收系统分为开式和闭式两种。开式系统简单，投资少，但由于内部有腐蚀性气体和杂质，水温下降幅度较大，已基本被闭式代替。目前的新型闭式冷凝水回收技术利用喷射泵的增压原理，解决了水泵的汽蚀
问题，而且增加了净化的措施，回收效率很高，节能率在10％左右。工业锅炉冷凝水杂质主要以磁性氧化铁（fe3o4）为主，因此净化装置主要是除铁过滤器，除铁过滤器常用的有管式过滤器、容器式过滤器和电磁过滤器。除铁过滤器内的滤料主要用锰砂，是依靠其接触氧化能力和吸附能力来除铁，而决定这两项能力的主要因素是滤料表面的二氧化锰含量，
冷凝水回收节能装置主要包括：储存装置、驱动装置、加速装置和水质净化装置。 冷凝水回收净化装置三维图如图1所示。
图1 冷凝水回收净化装置三维图
冷凝水回收节能装置在锅炉蒸汽系统的安装图如图2所示。

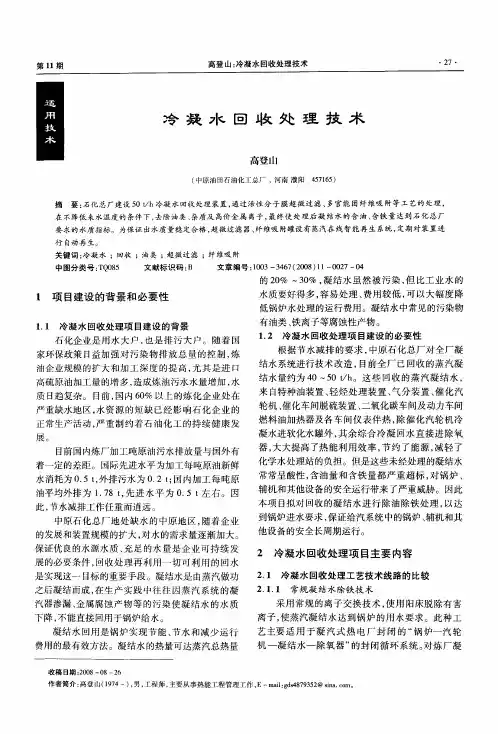

冷凝水回收处理技术
ｌｌ期 高登山：冷凝水回收处理技术
冷凝水回收处理技术
高登山
（中原油田石油化工总厂，河南濮阳４５７１６５）
摘要：石化总厂建设５０ ｔ／ｈ冷凝水回收处理装置，通过活性分子膜超微过滤、多官能团纤维吸附等工艺的处理， 在不降低来水温度的条件下，去除油类、杂质及高价金属离子，最终使处理后凝结水的含油、含铁量达到石化总厂 要求的水质指标。为保证出水质量稳定合格，超微过滤器、纤维吸附罐设有蒸汽在线智能再生系统，定期对装置进 行自动再生。 关键词：冷凝水；回收；油类；超微过滤；纤维吸附 中图分类号：ＴＱ０８５ 文献标识码：Ｂ 文章编号：１００３—３４６７（２００８）１１—００２７—０４
项目建设的背景和必要性
１冷凝水回收处理项目建设的背景
石化企业是用水大户，也是排污大户。随着国 环保政策日益加强对污染物排放总量的控制，炼
企业规模的扩大和加工深度的提高，尤其是进口
硫原油加工量的增多，造成炼油污水水量增加，水
日趋复杂。目前，国内６０％以上的炼化企业处在 重缺水地区，水资源的短缺已经影响石化企业的
常生产活动，严重制约着石油化工的持续健康发
Ｏ 目前国内炼厂加工吨原油污水排放量与国外有
一定的差距。国际先进水平为加工每吨原油新鲜
消耗为０．５ ｔ，外排污水为０．２ ｔ；国内加工每吨原 平均外排为１．７８ ｔ，先进水平为０．５ ｔ左右。因
，节水减排工作任重而道远。 中原石化总厂地处缺水的中原地区，随着企业
发展和装置规模的扩大，对水的需求量逐渐加大。 证优良的水源水质、充足的水量是企业可持续发
的必要条件，回收处理再利用一切可利用的回水 实现这一目标的重要手段。凝结水是由蒸汽做功
后凝结而成，在生产实践中往往因蒸汽系统的凝 器渗漏、金属腐蚀产物等的污染使凝结水的水质 降，不能直接回用于锅炉给水。
凝结水回用是锅炉实现节能、节水和减少运行
用的最有效方法。凝结水的热量可达蒸汽总热量 的２０％～３０％，凝结水虽然被污染，但比工业水的

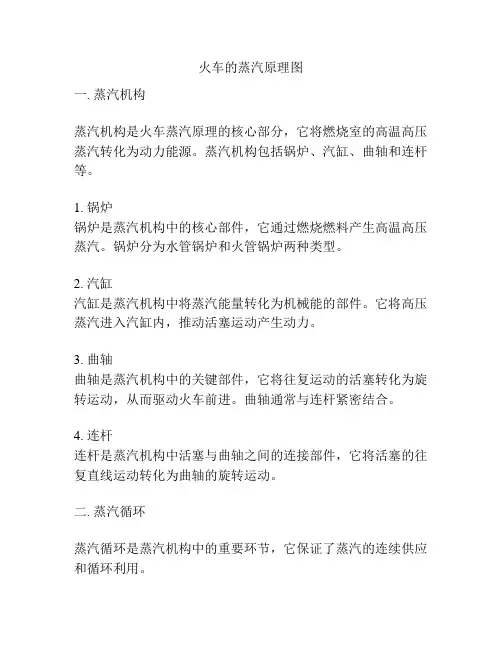

火车的蒸汽原理图
火车的蒸汽原理图
一. 蒸汽机构
蒸汽机构是火车蒸汽原理的核心部分，它将燃烧室的高温高压蒸汽转化为动力能源。蒸汽机构包括锅炉、汽缸、曲轴和连杆等。
1. 锅炉
锅炉是蒸汽机构中的核心部件，它通过燃烧燃料产生高温高压蒸汽。锅炉分为水管锅炉和火管锅炉两种类型。
2. 汽缸
汽缸是蒸汽机构中将蒸汽能量转化为机械能的部件。它将高压蒸汽进入汽缸内，推动活塞运动产生动力。
3. 曲轴
曲轴是蒸汽机构中的关键部件，它将往复运动的活塞转化为旋转运动，从而驱动火车前进。曲轴通常与连杆紧密结合。
4. 连杆
连杆是蒸汽机构中活塞与曲轴之间的连接部件，它将活塞的往复直线运动转化为曲轴的旋转运动。
二. 蒸汽循环
蒸汽循环是蒸汽机构中的重要环节，它保证了蒸汽的连续供应和循环利用。
1. 进水口
进水口是蒸汽循环的起点，它将水引入锅炉，被加热转化为蒸汽。
2. 主汽阀
主汽阀是控制蒸汽流入机构的关键部件，它根据需要开启或关闭，调节蒸汽流量。
3. 排汽阀
排汽阀是蒸汽循环中的出口，它用于排出使用过的蒸汽和冷却后的凝汽水。
4. 泵
泵是蒸汽循环中用于水循环的设备，它将冷凝水抽回锅炉进行二次加热再转化为蒸汽。
三. 辅助装置
辅助装置在火车蒸汽原理中起到补充和提高效能的作用，包括给水装置、空气压缩机和润滑系统等。
1. 给水装置
给水装置负责向锅炉提供水源补给，确保持续的蒸汽产生。
2. 空气压缩机
空气压缩机将大气中的空气进行压缩，用于蒸汽制动和各种操作装置的动力。
3. 润滑系统
润滑系统为蒸汽机构的各个部件提供润滑，减少磨擦和磨损，提高机械效率。
四. 蒸汽排放和余热利用
蒸汽机构产生的烟气和废热需要得到合理处理和利用，以提高能源利用效率和环境保护。
1. 烟囱
烟囱用于排放烟气，防止污染环境。同时，烟囱的高度和形状也会影响燃烧效率和锅炉的工作效果。
2. 烟气余热回收装置
烟气余热回收装置可以对烟气中的热能进行回收利用，提高能源利用效率。
密闭式蒸汽冷凝水回收技术方案
密闭式蒸汽冷凝水回收系统
l 技术背景
冷凝水含有蒸汽总热量的20～30%，而且品质优良，是相当可观的余热资源。
但长期以来，我国很多企业的冷凝水回收率很低，造成热能和水资源的巨大浪
费。其主要原因有两个方面：一方面，由于蒸汽疏水阀选型、安装有误以及疏
水阀本身质量等问题，致使间接用汽设备无法正常疏水，或影响加热，或漏汽
严重；另一方面，由于没有很好地解决高温冷凝水的泵送汽蚀问题，回收方法多采用开放式，闪蒸降温的损失十分严重。
因此，要高效利用冷凝水，提高节能率，首先应尽量减少用汽设备的漏汽，其
次应尽量将冷凝水及时地输送至适合利用的场合。而这需要从系统和设备两方
面来解决，即通过性能较好的设备组成密闭式冷凝水回收系统，使冷凝水在降温损失较小的情况得到利用。
基于这一技术思想，辽宁省能源研究所借鉴国外先进经验，在国内首先研制出
高温冷凝水回收装置，并建立了相应的密闭式冷凝水回收系统。该系统以喷射
技术为核心，有效解决了高温冷凝水的泵送汽蚀问题。广泛的应用表明，节能
效果十分明显。经过不断地开发完善，已形成了一种简单实用的密闭式冷凝水回收的新模式，成为目前冷凝水回收技术的主流。
2 系统构成
密闭式冷凝水回收系统指的是冷凝水在回收利用的过程中不与大气接触的系
统。一般来说，该系统处于高于大气压力的运行状态，因而明显体现出了优于
开放式回收系统的节能效果和综合效益。闪蒸损失的大大减少和冷凝水的及时
输送，使冷凝水本身的热量得到比较充分的利用；冷凝水与空气的隔离状态使
得水质保持较好的软化状态，并使得回水管道和附件减轻腐蚀；系统的可靠运
行同时带来整个供热系统的平稳运行，既减少了热排放的环境污染，也减少了锅炉的负荷压力。
蒸汽冷凝水经疏水阀疏放，利用疏水阀余压（背压）将冷凝水输送、汇集至集
水罐；为保证系统的压力平衡，用压力调节阀控制闪蒸汽，少量超压的闪蒸汽
引至软水箱等处吸收，或作为低压汽源再利用；冷凝水由回收装置直接输入锅炉或除氧器等处回收利用，冷凝水的去向选择由电磁阀控制。
基于Matlab的凝结水回收装置压力模糊控制器设计
第１２卷第２９期２０１２年１０月 １６７１—１８１５（２０１２）２９—７７１９—０５ 科学技术与工程 Ｓｃｉｅｎｃｅ Ｔｅｃｈｎｏｌｏｇｙ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ Ｖ０１．１２ Ｎｏ．２９ ０ｃｔ．２０１２ ＠２０１２ Ｓｃｉ．Ｔｅｃｈ．Ｅｎｇｒｇ．
基于Ｍａｔｌａｂ的凝结水回收装置压力
模糊控制器设计
张季萌 穆大玉 张娓娓 梁硕 （河南工业职业技术学院 ，南阳４７３００９；国家防爆电气产品质最监督检验中心 ，南阳４７３０００）
摘要在供热系统冷凝水回收装置中，集水器压力控制是整个回收系统的关键。采用模糊控制思路，借助Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ 仿真技术，设计集水器内部压力模糊控制器。利用对集水器内部的压力的模糊控制，控制排汽电动阀门的开启度，使集水器 内部压力稳定在某范围，有效控制集水器内部压力，从而控制集水器内部水蒸汽含量，防止水泵汽蚀，使装置在多路公网，恒
压、衡液位、高温情况下全自动、安全可靠运行。 关键词Ｍａｔｌａｂ 凝结水回收 压力 模糊控制器 中图法分类号ＴＫ２２３．５１３； 文献标志码Ａ
目前的蒸汽供热系统和热电企业，采用各种型
号的冷凝水回收装置对供热系统的冷凝水进行回
收和再利用，闭式冷凝水回收装置是一种节能效果
非常好的冷凝水回收装置。用气设备和管网中产
生的冷凝水通过工艺设计顺利回收再利用，使原本
浪费的资源得到充分利用。在回收装置中，集水器
压力控制是整个回收系统的关键，本文以Ｍａｔｌａｂ！
Ｓｉｍｕｌｉｎｋ仿真为基础，探讨集水器内部压力模糊控
制器设计思路。
１ 闭式高温凝结水回收装置及系统控制思
路分析
１．１凝结水回收装置工艺分析
闭式高温凝结水回收装置工艺流程图如图１所
示，由工艺流程图可看出，凝结水回收装置关键环
节主要包括：共网器、加压器、凝结水回水器（闪蒸
罐、冷凝水快排装置，集水箱、压力平衡装置、汽蚀
消除器、液位变送传感器、除污器）等组成。
冷凝水回收装置原理
冷凝水回收装置原理
嘿，咱今儿来聊聊冷凝水回收装置原理这档子事儿啊！你说这冷凝水回收装置，就好比是个勤劳的小管家，默默地在那工作，可作用大了去了。
咱先想想啊，水变成蒸汽，那蒸汽跑啊跑，遇到冷的地方就又变回水了，这就是冷凝水嘛。那这些水要是不回收，不就白白浪费啦？这冷凝水回收装置呢，就是专门来把这些水给“抓”回来的。
它咋工作的呢？就好像一个聪明的猎手，时刻盯着那些冷凝水呢。当蒸汽冷凝成水后，它就通过各种管道啊、设备啊，把这些水给收集起来。这就好比你去摘果子，得找个合适的工具把果子从树上弄下来，然后装到篮子里，对吧？
这回收装置里有好多巧妙的设计呢！比如说有过滤的部分，就像给水流过筛子一样，把杂质啥的给过滤掉，让水变得干干净净的。还有一些控制的部件，就像是个指挥家，指挥着水该往哪儿流，怎么流。
你想想看啊，如果没有这个冷凝水回收装置，那得浪费多少水啊！那可都是钱啊！就像你每天丢一块钱在路上，时间长了，那得损失多少啊！这回收装置可不就是帮咱省钱的好帮手嘛！
而且啊，回收的冷凝水还可以再利用呢！可以用来加热啦、冷却啦，用处多着呢！这就好比你有一件旧衣服，本来打算扔了，结果发现还能改成个小包包啥的，又能派上用场了，多好呀！
咱再说说这冷凝水回收装置的好处。它能让咱的资源得到充分利用，这可不是小事儿啊！现在都提倡环保、节约，这不就是一个很好的例子嘛！它还能帮企业降低成本呢，你说哪个老板不喜欢这样的好东西呀！
咱生活中好多地方都能用到冷凝水回收装置呢，工厂里、大楼里，到处都有它的身影。它就像一个默默奉献的小卫士，为我们的生活和工作保驾护航。
总之啊，冷凝水回收装置原理虽然不复杂，但是作用可大了去了。咱可得好好珍惜这个小宝贝，让它为我们的生活带来更多的好处和便利呀！这就是冷凝水回收装置，一个看似普通却无比重要的存在！你说是不是呢？
