发电厂电气部分课程设计任务书
《电气一次部分》课程设计报告---发电厂设计
《电气一次部分》课程设计报告摘要随着我国经济发展，对电的需求也越来越大。
电作为我国经济发展最重要的一种能源，主要是可以方便、高效地转换成其它能源形式。
电力工业作为一种先进的生产力，是国民经济发展中最重要的基础能源产业。
而火力发电是电力工业发展中的主力军，截止2006年底，火电发电量达到48405万千瓦，越占总容量77.82%。
由此可见，火力电能在我国这个发展中国家的国民经济中的重要性。
该设计主要从理论上在电气主接线设计、短路电流计算、电气设备的选择、配电装置的布局、防雷设计、发电机、变压器和母线的继电保护等方面做详尽的论述，并与火力发电厂现行运行情况比较，同时，在保证设计可靠性的前提下，还要兼顾经济性和灵活性，通过计算论证火电厂实际设计的合理性与经济性。
采用软件绘制了大量电气图和查阅相关书籍，进一步完善了设计。
关键词:发电机变压器断路器主接线目录荆楚理工学院课程设计任务书........................................................................ 错误!未定义书签。
1本设计的主要内容 (3)1.1 原始资料分析 (3)1.2对原始资料分析 (4)2 电气主接线设计 (4)2.1 电气主接线的基本要求 (4)2.2 电气主接线的分析 (5)2.3 主接线的方案选择 (7)3厂用电的设计 (9)3.1厂用负荷分类 (9)3.2厂用电的电压等级 (10)3.3对厂用电接线的基本要求 (10)3.4 火力发电厂厂用电接线的设计 (11)4发电机和变压器的选择 (12)4.1概述 (12)4.2发电机型号的确定 (12)4.3主变压器容量和形式的选择 (12)4.4联络变压器的选择 (16)4.5 厂用变压器的选择 (16)5 短路电流的计算 (18)5.1短路计算的基本假定和计算方法 (18)5.2 短路等值电抗电路及其参数计算 (20)6电气设备的选择 (25)6.1电气设备选择的一般原则 (25)6.2电气设备选择的一般条件 (25)6.3高压断路器的选择(QF) (26)6.4高压隔离开关的选择(QS) (28)6.5电流互感器的选择(TA) (30)6.6 电压互感器的选择(TV) (32)6.7 避雷器的选择 (33)7主接线详图 (35)结束语 (36)1本设计的主要内容1.1 原始资料分析（1）发电厂建设规模和型号；类型：凝汽式火力发电厂；装机容量：装机2台，容量分别为300MW*2；年利用小时数为6000h/a ；（2）所选发电机组的型号与参数；根据设计书的要求选用的发电机容量为300MW ，选择发出的电压为18KV ，所以选择发电机型号为QFSN-300-2。
发电厂课程设计任务书04

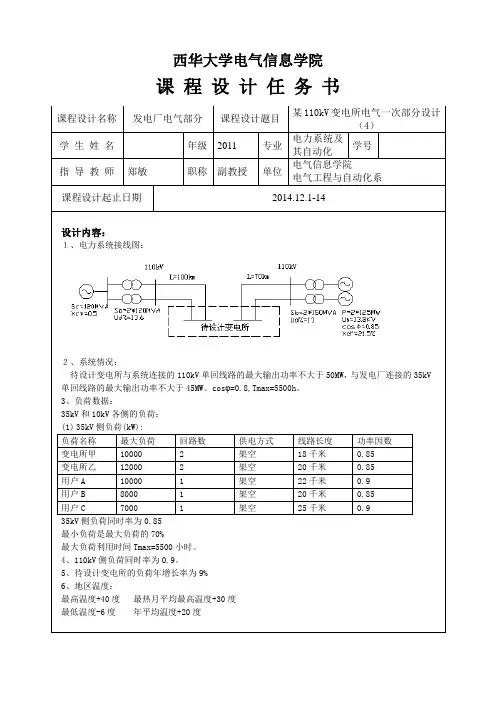

35kV 侧负荷同时率为 0.85 最小负荷是最大负荷的 70% 最大负荷利用时间 Tmax=5500 小时。 4、110kV 侧负荷同时率为 0.9。 5、待设计变电所的负荷年增长率为 9% 6、地区温度： 最高温度+40 度 最热月平均最高温度+30 度 最低温度-6 度 年平均温度+20 度
(2)10kV 侧负荷(kW): 负荷名称 配电站甲 配电站乙 用户 D 用户 E 用户 F 用户 G 用户 H 最大负荷 2000 1200 1800 2000 500 1000 1200 回路数 2 1 1 2 1 1 1 供电方式 电缆 架空 架空 电缆 架空 架空 架空 线路长度 4 千米 8 千米 10 千米 3 千米 16 千米 15 千米 10 千米 功率因数 0.9 0.85 0.9 0.9 0.9 0.85 0.9
10kV 侧负荷同时率为 0.85 最小负荷是最大负荷的 70% 最大负荷利用时间 Tmax=5000 小时。 注：线路长度为每回之长。 7、设计步骤： 1.主变压器的选择 2.主接线的选择 3.110kV 线路的选择 4.35kV 线路的选择 5.10kV 线路 的选择 6.短路电流计算①电抗标么值的计算②电流的基准值③短路电流计算④热稳定计算 的等效时间⑤各回路额定工作电流的计算 7.主要电气设备选择 ①设备的选择原则②开关电 器的选择③导线的选择④电流互感器的选择⑤电压互感器的选择⑥避雷器选择
１、电力系统接线图：
2014.12.1-14
２、系统情况： 待设计变电所与系统连接的 110kV 单回线路的最大输出功率不大于 50MW， 与发电厂连接的 35kV 单回线路的最大输出功率不大于 45MW。cosφ=0.8,Tmax=5500h。 3、负荷数据： 35kV 和 10kV 各侧的负荷： (1) 35kV 侧负荷(kW): 负荷名称 变电所甲 变电所乙 用户 A 用户 B 用户 C 最大负荷 10000 12000 10000 8000 7000 回路数 2 2 1 1 1 供电方式 架空 架空 架空 架空 架空 线路长度 18 千米 20 千米 22 千米 20 千米 25 千米 功率因数 0.85 0.85 0.9 0.85 0.9
发电厂电气部分课程设计说明书
发电厂电气部分课程设计说明书1.前言电气主接线设计的主要内容有：（1）电力系统分析（2）负荷分析（3）主变压器的选择（4）主接线方案的设计（5）中性点接地方式的人确定（6）无功补偿（7）厂用电或所用电的选择（8）限制短路电流的措施（9）短路电流计算及主要电气设备的选择电气主接线的基本要求:满足可靠性，灵活性，经济性电气主接线的设计原则是：应根据发电厂在电力系统的地位和作用，首先应满足电力系统的可靠运行和经济调度的要求。
根据规划容量、本期建设规模、输送电压等级、进出线回路数、供电负荷的重要性、保证供需平衡、电力系统线路容量、电气设备性能和周围环境及自动化规划与要求等条件确定。
应满足可靠性、灵活性和经济性的要求。
电气主接线的设计依据负荷大小和重要性（1）对于一级负荷必须有两个独立电源供电，切当任何一个电源失去后，能保证对全部一级负荷不间断供电。
（2）对于二级负荷一般要有两个独立电源供电，且当任何一个电源失去后，能保证全部或大部分二级负荷的供电。
（3）对于三级负荷一般只需一个电源供电。
2.原始资料分析（1）、电厂规模：装机容量: 装机4台，容量分别为4X200MW, U=10.5KVN机组年利用小时数: Tmax=6200h气象条件：年最高温度40度，平均气温25度，气象条件一般，无特殊要求厂用电率：8%。
（2）、主要技术指标：（1）保证供电安全、可靠、经济；（2）功率因数达到0.9及以上2.主接线方案确定（1）方案一a.220KV电压等级的方案选择。
由于220KV 电压等级的电压馈线数目是2回，所以220 KV电压等级的接线形式可以选择单母线接线形式。
由于单母线接线本身的简单、经济、方便等基本优点，采用设备少、投资省、操作方便、便于扩建和采用成套配电设备装置，所以220 KV电压等级的接线形式选择为单母线接线。
b.110KV电压等级的方案选择。
由于110KV电压等级的电压馈线数目是6回，所以在本方案中的可选择的接线形式是单母线分段接线。
电气课程设计--发电厂电气部分设计
课程设计(论文)任务书课程设计(论文)题目：4×200MW区域发电厂电气部分设计目录1 绪论........................................................................................................... 错误!未定义书签。
1.1 设计背景............................................................................................ 错误!未定义书签。
1.1.1社会背景.................................................................................. 错误!未定义书签。
1.1.2专业学习背景.......................................................................... 错误!未定义书签。
1.2 设计的目的和意义............................................................................ 错误!未定义书签。
1.3 设计的主要工作................................................................................ 错误!未定义书签。
1.3.1设计内容.................................................................................. 错误!未定义书签。
1.3.2拟解决的关键问题 (1)1.4 原始资料分析 (1)1.4.1厂址概况 (1)1.4.2机组参数.................................................................................. 错误!未定义书签。
发电厂电气部分课程方案设计书KKKK
题目： 4*25MW火电厂电气部分设计（1）院（系）：光伏学院专业班级：学号：学生姓名：指导教师：起止时间：2013.12.16 — 12.29课程设计（论文）报告的内容及其文本格式1、课程设计（论文）报告要求用A4纸排版，单面打印，并装订成册，内容包括：①封面（包括题目、院系、专业班级、学生学号、学生姓名、指导教师姓名、、起止时间等）②设计(论文)任务及评语③中文摘要（黑体小二，居中，不少于200字）④目录⑤正文（设计计算说明书、研究报告、研究论文等）⑥参考文献2、课程设计（论文）正文参考字数：2000字周数。
3、封面格式4、设计（论文）任务及评语格式5、目录格式①标题“目录”（小二号、黑体、居中）6、正文格式①页边距：上2.5cm，下2.5cm，左3cm，右2.5cm，页眉1.5cm，页脚1.75cm，左侧装订；②字体：一级标题，小二号字、黑体、居中；二级，黑体小三、居左；三级标题，黑体四号；正文文字，小四号字、宋体；③行距：20磅行距；④页码：底部居中，五号、黑体；7、参考文献格式①标题：“参考文献”，小二，黑体，居中。
②示例：（五号宋体）期刊类：[序号]作者1,作者2,……作者n.文章名.期刊名（版本）.出版年,卷次（期次）:页次.图书类：[序号]作者1,作者2,……作者n.书名.版本.出版地:出版社，出版年:页次.课程设计（论文）任务及评语院（系）：电气工程学院教研室：电气工程及其自动化注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算摘要发电厂是电力系统的中心环节，水电力是火的热能，带动发电机发电机的工厂。
本设计是4*50MW水电力电气部分初步设计，将4台50MW的发电机，经过升压后并入110kv的电网之中。
设计的重点在电气主接线的选择，变压器的选择，相关短路电流的计算，对各个电气设备的正确选择，屋外配电装置的设计，系统继电器的配置与整定，防雷与接地等设计工作。
通过本次设计，综合地考察学生对整个专业知识的掌握水平和程度，同时可以使学生对火电厂的电气设计相关知识进一步加深，了解火电厂电气部分的初步流程，为今后的工作理论和技能再坐一次系统的学习和掌握。
《发电厂变电所课程设计》任务书4
《发电厂变电所课程设计》任务书(4)设计题目：220kV变电所电气一次部分初步设计设计内容：根据所给定的设计资料，设计一个220kV变电所的电气一次部分，包括：1.确定电气主接线；2.确定主变压器的台数、容量和型式；3.确定所用电接线、所用变压器的台数、容量和型式；4.确定各电压级的配电装置型式；5.确定电压互感器和电流互感器的配置；6.选择各电压级各主要电气设备。
设计要求：1.编写技术设计说明书，包括：a)主接线和所用电接线设计；b)负荷计算说明及主变压器和所用变压器的台数、容量和型式的确定；c)各回路最大持续工作电流及有关短路电流计算说明和计算结果表；d)主要电气设备选择说明及结果表。
2.编写技术设计计算书，包括：a)负荷计算及变压器容量选择；b)短路电流计算书；c)主要电气设备选择计算书。
3.绘制图纸，包括：电气主接线简图参考资料：1.《发电厂电气部分》熊信银2.《发电厂变电所课程设计指导书》3.《发电厂变电所电气接线和布置》4.《电力工程设计手册》（1、3册）5.《电力工程电气设计手册》（电气一次部分）6.《电力工程电气设备手册》（电气一次部分）附：《发电厂电气主系统》课程设计指导书一、设计题目：220KV变电所电气一次部分初步设计二、设计资料：1）建所目的由于某地区电力系统的发展和负荷增长，拟建一座220kV变电所，向该地区用110kV 和10kV两个电压等级供电。
3）地区自然条件年最高气温40 ℃年最低气温－5 ℃年平均气温18 ℃4）出线方向220kV 向北110kV 向西10kV 向东南三、负荷资料1）220kV线路3 回，另预留1 回备用。
架空线路型号选用LGJQ-300。
2）110kV线路8回，其中2回留作备用。
架空。
3）10kV线路12回，另有2回备用。
架空。
110kV线路负荷资料10kV线路负荷资料4）110kV各负荷与10kV 各负荷间的同时系数为0．9。
四、设计步骤（代目录，供参考）第一篇设计说明书第一章电气主接线设计第一节220 kV电气主接线第二节110 kV电气主接线第三节10 kV电气主接线第四节所用电接线第二章负荷计算及变压器选择第一节负荷计算第二节主变台数、容量和型式的确定第三节所用变台数、容量和型式的确定第三章最大持续工作电流及短路计算第一节各回路最大持续工作电流第二节短路电流计算点的确定和短路电流计算结果第四章主要电气设备选择第一节高压断路器的选择说明第二节隔离开关的选择说明第三节母线的选择说明第四节电流互感器的配置说明第六节配电装置选择说明第七节各主要电气设备选择结果一览表第二篇设计计算书第五章短路电流计算书第六章主要电气设备选择计算书第一节高压断路器的选择计算第二节隔离开关的选择计算第三节母线的选择计算附录电气主接线图。
发电厂课程设计(终极版)
发电厂课程设计（终极版）《发电厂电气部分》课程设计任务书题目学生姓名大型水电厂电气设计学号（1）分析完整资料（2）设计主接线（3）排序短路电流专业班级1.课程设计的任务建议设计内容与建议（4）电气设备挑选2.设计任务内容（1）装机容量5×300mw（2）发电机额定电压18kv，cos??0.875，xd\?0.2(3)tmax?3246小时（4）主变压器，电抗标么值0.14（5）继电保护：主维护0.06s，后备维护2s（6）厂用电：并无高压厂用电设备(7)年最低温度35℃，海拔1000m，地震烈度5级.土壤电阻率600ω.m，并无特定环境条件。
（8）以4回去330kv，90～240km架空线路互连枢纽变电所，系统容量按无穷大考量，系统隆哥蒙至水电厂母线最轻电抗标么值x\＝0.1285（sj＝1000mva，已扣除十年发展）。
有段时间指导教师亲笔签名系则（教研室）主任亲笔签名学生亲笔签名2021年6月22日至2021年6月30日年月日年月日年月日目录1.前言（1）2.原始资料分析（2）3.主接线方案的确定（2）4.主变压器的确定（5）5.短路电流计算（5）6.电气设备选择（6）7.设计总结（7）8.参考文献（8）第三章a（9）第三章b（10）第三章c（12）1一．前言（一）设计任务的内容（1）装机容量5×300mw（2）发电机额定电压18kv，cos??0.875，xd\?0.2（3）tmax?3246小时（4）主变压器，电抗标么值0.14（5）继电保护：主保护0.06s，后备保护2s（6）厂用电：无高压厂用电设备（7）年最低温度35℃，海拔1000m，地震烈度5级.土壤电阻率600ω.m，无特殊环境条件（8）以4回去330kv，90～240km架空线路互连枢纽变电所，系统容量按无穷大考虑，系统归算至水电厂母线最小电抗标么值x\＝0.1285（sj＝1000mva，已计入十年发展）（二）设计目的发电厂电气部分课程设计是在学习电力系统基础课程后的一次综合性训练习，通过课程设计的课堂教学达至：（1）巩固“发电厂电气部分”、“电力系统分析”等课程的理论知识。
发电厂电气部分课程设计 (3)
发电厂电气部分课程设计1.本文档旨在设计一门关于发电厂电气部分的课程，为电气工程学生提供必要的理论和实践知识，以便他们能够理解和应用于实际发电厂的电气设备和系统。
2. 课程目标•了解发电厂的基本原理和电气系统的组成•掌握电气设备的选择、安装和运行原理•掌握发电厂电气系统的故障诊断和维护技术•能够设计和优化发电厂的电气布置和传输系统3. 课程大纲3.1 发电厂基本原理和电气系统的组成•发电厂的分类和工作原理•发电机的结构和原理•变压器和开关设备的作用•电气系统的组成和互连3.2 电气设备的选择、安装和运行原理•发电机的选择和参数要求•变压器的选择和安装要求•开关设备的选择和运行原理•发电厂电气设备的布置和连接3.3 发电厂电气系统的故障诊断和维护技术•电气设备的故障类型和原因•故障诊断的方法和步骤•发电厂电气系统的维修和保养技术•安全措施和应急预案3.4 发电厂电气布置和传输系统的设计和优化•电气系统的布置和传输线路设计•电气系统的优化和改进方法•新型电气设备和技术的应用•发电厂电气系统的可靠性分析和优化4. 课程教学方法•理论讲授：通过教师的讲解，给学生提供课程所需的理论知识。
•实验实践：通过实验室实践，让学生亲自操作和实验，加深对电气设备和系统原理的理解。
•个人和小组项目：学生将进行个人或小组项目，例如发电厂布置和传输系统设计，以提高他们的实际应用能力。
5. 评估和考核•课堂测验：课堂小测验将用于检查学生对课程内容的理解和掌握情况。
•个人和小组项目：学生将提交个人和小组项目的报告和演示，以证明他们对课程所学知识的应用能力。
•期末考试：综合考核学生对整个课程的理解和掌握情况。
6. 参考资料•电气工程基础教材•发电厂电气设备和系统设计手册•电气设备运行和维护手册7.本课程设计致力于培养学生对发电厂电气部分的理解和应用能力。
通过理论教学、实验实践和项目设计，学生将获得充分的知识和技能，以应对发电厂电气系统设计、维护和优化的挑战。
