液压泵拆装实验报告
辽 宁 工 业 大 学
实 验 报 告
实验项目名称 液压泵拆装及测绘实验
所在实验室 机械拆装实验室
所在院系 机械工程与自动化学院
学生姓名
专业 机械设计制造及其自动化
学号
指导教师 李金华
同组成员
2014年6月9日
实验项目任务书
姓名： 专业班级：机制111 学号：
1． 目的和任务
（1）了解液压泵的工作原理和内部结构。
（2）熟悉液压泵的拆装工艺流程。
（3）根据所学理论知识和技能利用测量工具和绘图工具绘制液压泵各主要零件图。
（4）总结实验内容，撰写实验报告。
2． 名称及图形：液压泵
单联双作用叶片泵
操作成绩A 实验报告B 图纸C 总成绩E=（A+B+C）/3 备注
指导教师： （签字）
2014年 06 月 09 日 一、液压泵结构及功能简介（不少于200字，附上CAXA装配图）
双作用叶片泵是由定子1、转子2，叶片3和配油盘等组成。转子和定子中心重合，定子内表面近似为椭圆杵形，该椭圆形由两段长半径R、两段短半径r和四段过渡曲线所组成。当转子转动时,叶片在离心力和根部压力油的作用下，在转子槽内作径向移动，压向定子内表面，由叶片、定子的内表面、转子的外表商和两侧配油盘间形成若干个密封空间,当转子按图示方向旋转时，处在小圆弧上的密封空间经过渡曲线，运动到大圆弧的过程中，叶片外伸.密封空间的容枳增大.形成局部真空，吸入油液；再从大弧过渡曲线运动到小圆弧的过程中，叶片被定子内壁逐渐压进槽内，密封空间容积变小，油液挤压，将油液从压油口压出，因而，当转子每转一周，每个工作空间要完成两次吸油和压油，所以称之为双作用叶片泵。
这种叶片泵由于有两个吸油腔喝两个亚油腔，并且各自的中心夹角是对称的，所以作用在转子上的油液压力相互平衡，因此双作用叶片泵又称为卸荷式叶片泵，为了要使径向力完全平衡，密封空间（即叶片数）应当是双数。由于定子和转子同心，所以双作用叶片泵为定量泵。
二、实验内容
1、实验工具
M12内六角扳手、M6内六角扳手、游标卡尺
单联双作用叶片泵一个
2、实验方法
按步骤拆卸本组叶片泵，记录拆卸过程及拆下的零件，测量尺寸并绘图，正确组装。
3、实验步骤
a .观察本组的单联双作用叶片泵
b .拆卸，拆前做好记号，记录拆装过程：
①拆解叶片泵时，先用内六方扳手对称位置松开后泵体上的螺栓后，再取掉螺栓，用铜棒轻轻敲打使花键轴和前泵体及泵盖部分从轴承上脱下，把叶片分成两部分。
②观察后泵体内定子、转子、叶片、配流盘的安装位置，分析其结构、特点，理解工作过程。
③取掉泵盖，取出花键轴，观察所用的密封元件，理解其特点、作用
c .测量零件尺寸，草绘零件草图
d .正确组装：
遵循先拆的部件后安装，后拆的零部件先安装的原则，正确合理的安装，注意配流盘、定子、转子、叶片应保持正确装配方向，安装完毕后应使泵转动灵活，没有卡死现象
e .按草图绘制零件图。
三、实验总结（不少于100字）
通过本次试验让我们更加贴切的了解单联叶片泵的工作原理，组成结构和拆装式应该注意的事项。初次近距离的观察拆装叶片泵，使我想起了课堂上老师的有关叶片泵的知识，一步一步的拆下来，对个零件的作用和安装位置都有了进一步的理解，方便我们加固对书本知识的理解。此次试验，大大的锻炼了我们的动手能力，培养我们的时间意识，对我们以后的工作学习都有很大胆的帮助。
实习报告液压元件的拆装
实习报告：液压元件的拆装
一、实习目的
1. 进一步理解常用液压元件的结构组成及工作原理。
2. 掌握正确的拆卸、装配及安装连接方法。
3. 掌握常用液压元件维修的基本方法。
二、实验仪器
1. 实习用液压元件：液压泵、液压缸、控制阀等。
2. 工具：内六方扳手、固定扳手、螺丝刀、卡簧钳等。
3. 辅料：铜棒、棉纱、煤油等。
三、实验要求
1. 实习前认真预习，搞清楚相关液压元件的工作原理，对其结构组成有一个基本的认识。
2. 针对不同的液压元件，利用相应工具，严格按照其拆卸、装配步骤进行，严禁违反操作规程进行私自拆卸、装配。
3. 实习中弄清楚常用液压元件的结构组成、工作原理及主要零件、组件特殊结构的作用。
四、实验原理
液压系统是利用液体作为工作介质，通过压缩液体传递能量的原理来实现各种机械设备的运动和力的传递。液压元件是液压系统中的基本组成部分，包括液压泵、液压缸、控制阀等。
液压泵是液压系统的动力元件，其作用是将机械能转换为液压能，为液压系统提供压力油。液压泵的工作原理主要是通过旋转泵轮，使液体在泵腔内产生压力，从而将液体输送到系统中。
液压缸是液压系统的执行元件，其作用是将液压能转换为机械能，实现机构的运动。液压缸的工作原理主要是通过液压油的压力作用，使活塞产生位移，从而带动机构运动。 控制阀是液压系统的控制元件，其作用是控制液压系统的工作压力、流量和方向。控制阀的工作原理主要是通过阀芯的移动，调节阀口的开度，从而控制液压油的流动。
五、实验步骤及注意事项
1. 在实习老师的指导下，拆解各类液压元件，观察其结构组成，了解其工作原理。
2. 按照拆卸步骤，先拆卸液压元件的连接管道，然后拆卸固定螺丝，最后拆卸内部的零件。
3. 在拆卸过程中，注意保护液压元件的表面不受损伤，避免零件的丢失。
4. 拆卸完毕后，对液压元件进行清洗，检查其内部是否有损坏，对损坏的零件进行更换。
5. 按照装配步骤，先装配内部的零件，然后装配固定螺丝，最后装配连接管道。

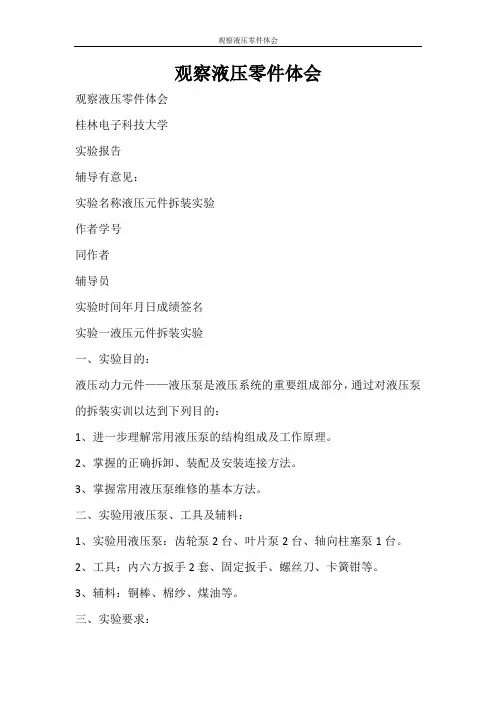

心得体会 观察液压零件体会
观察液压零件体会
观察液压零件体会
观察液压零件体会
桂林电子科技大学
实验报告
辅导有意见：
实验名称液压元件拆装实验
作者学号
同作者
辅导员
实验时间年月日成绩签名
实验一液压元件拆装实验
一、实验目的：
液压动力元件——液压泵是液压系统的重要组成部分，通过对液压泵的拆装实训以达到下列目的：
1、进一步理解常用液压泵的结构组成及工作原理。
2、掌握的正确拆卸、装配及安装连接方法。
3、掌握常用液压泵维修的基本方法。
二、实验用液压泵、工具及辅料：
1、实验用液压泵：齿轮泵2台、叶片泵2台、轴向柱塞泵1台。
2、工具：内六方扳手2套、固定扳手、螺丝刀、卡簧钳等。
3、辅料：铜棒、棉纱、煤油等。
三、实验要求： 观察液压零件体会
1、实习前认真预习，搞清楚相关液压泵的工作原理，对其结构组成有一个基本的认识。
2、针对不同的液压元件，利用相应工具，严格按照其拆卸、装配步骤进行，严禁违反操作规程进行私自拆卸、装配。
3、实习中弄清楚常用液压泵的结构组成、工作原理及主要零件、组件特殊结构的作用。
四、实训内容及注意事项：
在实习老师的指导下，拆解各类液压泵，观察、了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按照规定的步骤装配各类液压泵。
1、齿轮泵
型号：CB－B型齿轮泵。
结构：泵结构见图1-1及图1-2。
①工作原理
在吸油腔，轮齿在啮合点相互从对方齿谷中退出，密封工作空间的有效容积不断增大，完成吸油过程。在排油腔，轮齿在啮合点相互进入对方齿谷中，密封工作空间的有效容积不断减小，实现排油过程。
图1-1外啮合齿轮泵结构示意图
图1-2齿轮泵结构示意图
1-后泵盖2-滚针轴承3-泵体4-前泵盖5-传动轴
②拆装步骤
1、拆解齿轮泵时，先用内六方扳手在对称位置松开6个紧固螺栓，观察液压零件体会
之后取掉螺栓，取掉定位销，掀去前泵盖4，观察卸荷槽、吸油腔、压油腔等结构，弄清楚其作用，并分析工作原理。
实验一-液压泵拆装实验
希望对大家有所帮助，多谢您的浏览！
授课：XXX 实验一、液压泵拆装实验
一、实验目的：了解常用液压泵的结构特点
二、实验要求：通过对液压泵的拆装，加深对液压泵结构特点和工作原理的认识。
三、实验内容
（一）、齿轮泵拆装分析
1．齿轮泵型号：CB－B型齿轮泵
2．拆卸步骤：
1）松开6个紧固螺钉2，分开端盖1和5；从泵体4中取出主动齿轮及轴、从动齿轮及轴；
2）分解端盖与轴承、齿轮与轴、端盖与油封。此步可不做。
装配顺序与拆卸相反。
3．主要零件分析
1）泵体4 泵体的两端面开有封油槽d，此槽与吸油口相通，用来防止泵内油液从泵体与泵盖接合面外泄，泵体与齿顶圆的径向间隙为0.13～0.16mm。
2）端盖1与5 前后端盖内侧开有卸荷槽e（见图中虚线所示），用来消除困油。端盖1上吸油口大，压油口小，用来减小作用在轴和轴承上的径向不平衡力。
3）齿轮3 两个齿轮的齿数和模数都相等，齿轮与端盖间轴向间隙为0.03～0.04mm，轴向间隙不可以调节。
4．思考题
1）齿轮泵的密封容积怎样形成的？
2）该齿轮泵有无配流装置？它是如何完成吸、压油分配的？
3）该齿轮泵中存在几种可能产生泄漏的途径？为了减小泄漏，该泵采取了什么措施？
4）该齿轮泵采取什么措施来减小泵轴上的径向不平衡力的？
5）该齿轮泵如何消除困油现象的？
（二）、限压式变量叶片泵拆装分析
1．叶片泵型号：YBX型变量叶片泵
2．拆卸步骤：
1）松开固定螺钉，拆下弹簧压盖，取出弹簧4及弹簧座5；
2）松开固定螺钉，拆下活塞压盖，取出活塞11；
3）松开固定螺钉，拆下滑块压盖，取出滑块8及滚针9；
4）松开固定螺钉，拆下传动轴左右端盖，取出左配流盘、定子、转子传动轴组件和右配流盘；
5）分解以上各部件。
拆卸后清洗、检验、分析，装配与拆卸顺序相反。
3．主要零件分析
1）定子和转子 定子的内表面和转子的外表面是圆柱面。转子中心固定，定子中心可以左右移动。定子径向开有13条槽可以安置叶片。
液压元件拆装实验指导书
同济大学浙江学院
液压元件拆装实验指导书
徐聪、雷英栋
2016年07月10日 目录
实验一 变量叶片泵拆装............................................................................................................... 2
一、实验目的........................................................................................................................... 2
二、实验设备及工具............................................................................................................... 2
三、实验内容........................................................................................................................... 2
四、实验报告要求................................................................................................................... 3
实验二 先导式溢流阀拆装........................................................................................................... 4
一、实验目的........................................................................................................................... 4
工作报告 液压气压实训心得
液压气压实训心得
液压气压实训心得
液压气压实训心得
·
篇二：液压气动实验报告液压气动实验报告课程名称：液压与气动
实验项目：填写下面给出的实验名称实验时间：xx-12-15、xx-12-16、xx-12-17实验组号：1组：1-10号；2组：11-20号；3组：21-30号；4组：31-40号；5组：41-
实验地点：工程215
实验报告中的实验过程、实验结果部分写思考题。实验一液压泵拆装
一、实验目的
理解常用液压泵的结构组成及工作原理；掌握的正确拆卸、装配及安装连接方法；掌握
常用液压泵维修的基本方法。
二、实验工具
实习用液压泵：齿轮泵。
工具：内六方扳手，固定扳手、螺丝刀、卡簧钳等。
三、思考题
1．齿轮泵由哪几部分组成？各密封腔是怎样形成？
2．齿轮泵的困油现象的原因及消除措施。
3．齿轮泵中存在几种可能产生泄漏的途径？为了减小泄漏，该泵采取了什么措施？
4．齿轮、轴和轴承所受的径向液压不平衡力是怎样形成的？如何解液压气压实训心得
决？
5．单作用叶片泵与双作用叶片泵有什么区别？实验二液压阀拆装
一、实验目的
1.了解方向阀、压力阀、流量阀等的结构特点；
2.熟悉各阀的主要零部件；
3.熟悉各种液压阀的工作原理。
二、实验器材
直动式溢流阀、直动式顺序阀、先导式溢流阀、干式电磁换向阀、手动换向阀、单向阀
等各种液压阀，拆装工具等。
三、实验过程
1.拆开液压阀，取出各部件；
2.分辨各油口，分析工作原理；
3.比较各种阀的异同；
4.按拆卸的相反顺序装配各阀。
四、思考题
1.画图并说明直动式溢流阀的工作原理。
2.如果先导式溢流阀主阀芯阻尼孔堵塞，液压系统会出现什么故障？为什么？
3.比较直动式溢流阀、直动式顺序阀的异同。实验三液压基本回路演示
一、实验目的 液压气压实训心得
1.了解小型基本回路实验台的构造和各元件的连接关系；
2.阅读分析液压原理图；
3.阅读分析各回路原理图，熟悉各回路的组合。
液压泵齿轮泵的拆装
液压泵、齿轮泵的拆装
一、实验目的
通过对液压泵的拆装可加深对泵结构、工作原理及使用范围的了解,理解选择液压泵的 原则和主要拫据;
二、实验仪器
齿轮泵、叶片泵、内六角扳手、固定扳手、螺丝刀等拆装工具;
三、实验内容 齿轮泵的拆装
在各类容积式液压泵中,齿轮栗具有结构简单、重量轻、容易制造、成本低、工作可靠、
维修方便等特点,因而广泛应用于中低压系统中;它的缺点是容积效率低、轴承载荷大,此 外,流量脉动、压力脉动和噪音都比较大;
叶片泵的拆装
叶片泵具有结构紧凑、体积小、运转平稳、输油量均匀、噪音小、寿命长等优点,因此,
在中低压系统中应用非常广泛;随着结构、工艺材料的改进,叶片泵正向中高压和高压方向 I发展;它的缺点是结构复杂,吸油性能较差,对油液的污染较敏感;
柱塞泵的拆装没做
柱塞泵分为径向柱塞泵和轴向柱塞泵两种：1径向柱塞泵性能较稳定、工作较可靠,但自吸能力差、径向尺寸大、结构复杂、价格髙;柱塞数多为奇数2轴向柱塞泵性能稳定、工作可靠、结构紧凑、径向尺寸小、惯性小、容积效率高,但轴向尺寸较大、轴向作 用力也大,结构复杂、价格高;柱塞泵多用于需要高压大流量和流量需要调节的液压系统中;
四、实验步骤
利用提供的拆装工具,按顺序拆装液压泵,并记录拆装顺序;
了解完泵的结构后,按顺序将泵装配复原;
检查装配完的泵,零件不可多一件,也不可少一件
齿轮泵：
拆装步骤如下：
1 拆解齿轮泵时,先用内六方扳手在对称位置松开紧固螺栓,之后取掉螺栓,取掉定
位销,掀去前泵盖,观察卸荷槽、吸油腔、压油腔等结构,弄清楚其作用,并分析工作原理
2 从泵体中取出主动齿轮及轴、从动齿轮及轴； _
3 分解端盖与轴承、齿轮与轴、端盖与油封；
4 装配步骤与拆卸步骤相反;
齿轮泵工作原理：在吸油腔,轮齿在啮合点相互从对方齿谷中退出,密封工作空间的有效容积不断增大,完成吸油过程;在排油腔,轮齿在啮合点相互进入对方齿谷中,密封工作空间的有效容积不断减小完成排油过程;
液压传动实验报告
实验一 液压元件模型拆装实验
1.实验目的
（1）熟悉液压泵、液压阀等的结构组成；
（2）掌握各液压泵以及液压阀的工作原理及其作用和特点；
2．实验器材
齿轮泵、叶片泵、柱塞泵等各种液压泵；直动式溢流阀、直动式顺序阀、先导式溢流阀、先导式减压阀、节流阀、调速阀、电磁换向阀、手动换向阀、行程阀等各种液压阀；固定扳手、活动扳手、内六角扳手、卡钳、十字起、一字起。
3．实验内容
（一）外啮合齿轮泵拆装分析
（1）结构组成
泵体、前、后泵盖、主动轴、从动轴、齿轮
（2）工作原理
两啮合的轮齿将泵体、前后盖板和齿轮包围的密闭容积分成两部分，轮齿进入啮合的一侧密闭容积减小，经压油口排油，退出啮合的一侧密闭容积增大，经吸油口吸油。
（3）拆装步骤
拆除螺栓——取出定位销——打开泵盖——取出齿轮和轴——分离齿轮和轴
（4）主要零件分析
齿轮：一对几何参数完全相同的齿轮、齿宽为B、齿数为z 主动轴：对齿轮起定位作用，将电能转化能机械能
（5）职能符号
（二）先导式溢流阀拆装分析
（1）结构组成
先导阀（阀芯、调压弹簧、调节杆、调节螺母）、主阀（阀芯、阀体、复位弹簧、阻尼孔）
（2）工作原理
液体压力达到先导阀的调定压力时，先导阀阀芯打开，液流流过主阀中的阻尼孔，使主阀上下两端形成压差，主阀阀口开启，开始溢流，此时液流阀进口压力基本上为定值。
（3）拆装步骤
去除管口——卸掉调节螺母和调节杆——取出先导阀芯和调压弹簧——打开主阀底部封盖口——取出主阀芯和复位弹簧
（4）主要零件分析
调压弹簧：弹性刚度比较大，起调压作用
复位弹簧：弹性刚度比较小，起主阀复位作用
主阀芯：为滑阀，内有径向孔和轴向孔，用来把进口压力油引入主阀测压面，阻尼孔用来是主阀芯上下两端形成压差
（5）职能符号
（三）先导式减压阀拆装分析
（1）结构组成
先导阀（阀芯、调压弹簧、调节杆、调节螺母）、主阀（阀芯、阀体、复位弹簧、阻尼孔）
液压传动实验报告 2
液压传动
实 验 报 告
实验课程： 液压传动
学生姓名：
学 号：
专业班级：
实验一 液压泵拆装
一、实验目的
液压元件是液压系统的重要组成部分,通过对液压泵的拆装可加深对泵结构及工作原理的了解.并能对液压泵的加工及装配工艺有一个初步的认识.
二、实验用工具及材料
内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件
三、实验内容及步骤
拆解各类液压元件,观察及了解各零件在液压泵中的作用,了解各种液压泵的工作原理,按一定的步骤装配各类液压泵.
四、思考题 实验报告作业
1． 齿轮泵为什么不能输出高压油
首先要明白一个原理：压力取决于负载,再次判断你的系统:1.系统空负载2.溢流阀卡死而不能加载3.泵内泄过大,建立不起压力. 齿轮泵由于泄露较大主要是齿轮泵端面密封长度变短,端面泄露约占齿轮总泄露的75%-80%同时因存在径向不平衡力,所以一般齿轮泵压力不易提高.
2． 叶片泵与齿轮泵相比,有何特点
叶片泵本身的缺点就是吸油不良好,没有齿轮泵吸油性好.但是叶片泵压力要比齿轮泵要
高,还有比齿轮泵输出的油液平稳,脉动小.叶片泵对油的要求也要比齿轮泵要高,一般进口
的泵都是用机油的.齿轮泵、叶片泵、最大的区别是结构特点不一样.齿轮泵的优点结构简单,维护方便,使用寿命长,相对于其余两种泵抗污染能力强.叶片泵的优点结构紧凑,运动平稳,流量均匀,噪音小.齿轮泵一般应用于工作条件较恶劣的工程机械、矿山机械、起重运输机械、建筑机械、石油机械、农业机械以及其它压力加工设备中.叶片泵一本应用于机床设备比较广泛.
实验二 液压阀拆装
一、实验目的
液压元件是液压系统的重要组成部分,通过对液压阀的拆装可加深对阀结构及工作原理的了解.并能对液压阀的加工及装配工艺有一个初步的认识.
国家开放大学《液压与气压动力传递》液压缸拆装实验报告
国家开放大学《液压与气压动力传递》液压缸拆装实验报告
实验目的
1. 理解液压缸的结构和原理。
2. 掌握液压缸的拆装方法和注意事项。
3. 培养实验操作能力和团队协作能力。
实验原理
液压缸是液压系统中的执行元件，其工作原理是基于液体不可压缩性。当液体压力作用于液压缸的一端时，液体通过活塞与液体间的摩擦力，将压力能转换为机械能，使液压缸产生直线运动。
实验设备与材料
1. 液压泵
2. 液压油箱
3. 液压缸 4. 压力表
5. 管道及接头
6. 扳手、螺丝刀等工具
7. 安全防护用品
实验步骤
1. 实验准备：确认实验设备完好，穿着安全防护用品。
2. 设备连接：按照图纸连接液压泵、液压油箱、液压缸、压力表等设备。
3. 液压缸拆卸：
- 关闭液压泵电源，等待系统压力降低。
- 使用扳手松开液压缸固定螺丝。
- 轻轻抬起液压缸，使其与固定架分离。
- 拆下液压缸与管道连接的接头。
4. 液压缸检查：检查活塞、密封圈等部件的磨损和损坏情况。
5. 液压缸安装：
- 确认液压缸各部件完好无损。
- 按照拆卸的反顺序安装液压缸。
- 紧固液压缸固定螺丝。 6. 系统调试：开启液压泵，检查系统压力是否正常，观察液压缸是否正常工作。
7. 实验总结：记录实验结果，清理实验现场。
实验注意事项
1. 操作过程中应穿戴好安全防护用品，确保个人安全。
2. 在操作液压设备时，要确保设备处于停止状态，避免因压力造成的伤害。
3. 拆装液压缸时，要注意密封圈的安装位置，防止泄漏。
4. 液压系统中的液体应定期更换，确保系统正常工作。
实验结果与分析
本次实验成功完成了液压缸的拆装，并对液压缸各部件进行了检查。实验过程中，所有设备工作正常，液压缸的运动平稳。通过对液压缸的拆装，加深了对液压系统工作原理的理解，提高了操作技能。
实验报告总结
本次实验达到了预期目的，掌握了液压缸的拆装方法和注意事项。在今后的学习和工作中，将继续深入研究液压与气压动力传递技术，提高自身专业素养，为我国液压技术的发展贡献力量。
液压元件拆装实验报告
河南师范大学新联学院
XINLIAN COLLEDGE, HENAN NORMAL UNIVERSITY
实验报告
实验名称 液压元件拆装实验
班 级
学 号
姓 名
实验台号
实验地点
实验日期
成 绩
机电工程学院实验中心
2016年11月 .《液压传动》实验报告
;0 目 录
实验一 齿轮泵拆装……………………………..……1
实验二 柱塞泵拆装…………………………..….…..4
实验三 液压缸的拆装……………………………….6
实验四 双作用叶片泵的拆装………………………7
实验五 液压传动的认识……………………………7
.《液压传动》实验报告
;0 实验一 外啮合齿轮泵拆装
【实验目的】
【主要仪器设备】
【实验内容】
【实验步骤】
分别写出拆解和安装的步骤
.《液压传动》实验报告
;1
【需要回答的问题】
1.根据实物，画出齿轮泵的工作原理简图。
2.简要说明齿轮泵的结构组成。
3.齿轮油泵的旋转方向与吸、压油口的位置关系是怎样的？
4.卸荷槽的作用是什么？
5.该齿轮泵如何消除困油现象的？
.《液压传动》实验报告
;2 实验二 内啮合摆线泵的拆装
【实验目的】
【主要仪器设备】
【实验内容】
【实验步骤】
.《液压传动》实验报告
;3 【需要回答的问题】
1.画出内啮合摆线泵的工作原理简图。
2.简要说明内啮合摆线泵的结构组成。
3.内啮合摆线泵由那几部分组成？各密封腔是怎样形成的？
4.内啮合摆线泵的密封工作区是指那一部分？
