北斗车辆监控系统解决方案
GPS、北斗系统与车辆定位管理原理及实现
一、GPS/北斗系统及其定位原理ＧＰＳ／全球定位系统（英语：Global Positioning System，通常简称GPS），又称全球卫星定位系统，是一个中距离圆型轨道卫星导航系统。
它可以为地球表面绝大部分地区（98%）提供准确的定位、测速和高精度的时间标准。
系统由美国国防部研制和维护，可满足位于全球任何地方或近地空间的军事用户连续精确的确定三维位置、三维运动和时间的需要。
该系统包括太空中的24颗GPS卫星；地面上1个主控站、3个数据注入站和5个监测站及作为用户端的GPS接收机。
最少只需其中3颗卫星，就能迅速确定用户端在地球上所处的位置及海拔高度；所能收联接到的卫星数越多，解码出来的位置就越精确。
该系统由美国政府于1970年代开始进行研制并于1994年全面建成。
使用者只需拥有GPS接收机即可使用该服务，无需另外付费。
GPS信号分为民用的标准定位服务（SPS，Standard Positioning Service）和军规的精确定位服务（PPS，Precise Positioning Service）两类。
由于SPS无须任何授权即可任意使用，原本美国因为担心敌对国家或组织会利用SPS对美国发动攻击，故在民用讯号中人为地加入选择性误差（即SA政策，Selective Availability）以降低其精确度，使其最终定位精确度大概在100米左右；军规的精度在十米以下。
2000年以后，克林顿政府决定取消对民用讯号的干扰。
因此，现在民用GPS也可以达到十米左右的定位精度。
GPS系统拥有如下多种优点：使用低频讯号，纵使天候不佳仍能保持相当的讯号穿透性；全球覆盖（高达98%）；三维定速定时高精度；快速、省时、高效率；应用广泛、多功能；可移动定位；不同于双星定位系统，使用过程中接收机不需要发出任何信号增加了隐蔽性，提高了其军事应用效能。
GPS系统的组成一个随着地球自转的GPS卫星星座例子。
在此例子中，可接收到的卫星数量是以北纬45°为基准，而此数量会随着时间而变动。

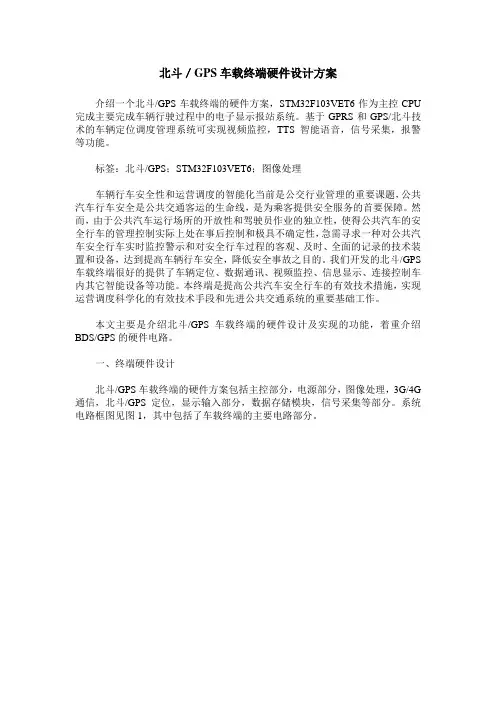

北斗／GPS车载终端硬件设计方案
北斗／GPS车载终端硬件设计方案介绍一个北斗/GPS车载终端的硬件方案，STM32F103VET6作为主控CPU 完成主要完成车辆行驶过程中的电子显示报站系统。
基于GPRS和GPS/北斗技术的车辆定位调度管理系统可实现视频监控，TTS 智能语音，信号采集，报警等功能。
标签：北斗/GPS；STM32F103VET6；图像处理车辆行车安全性和运营调度的智能化当前是公交行业管理的重要课题，公共汽车行车安全是公共交通客运的生命线，是为乘客提供安全服务的首要保障。
然而，由于公共汽车运行场所的开放性和驾驶员作业的独立性，使得公共汽车的安全行车的管理控制实际上处在事后控制和极具不确定性，急需寻求一种对公共汽车安全行车实时监控警示和对安全行车过程的客观、及时、全面的记录的技术装置和设备，达到提高车辆行车安全，降低安全事故之目的。
我们开发的北斗/GPS 车载终端很好的提供了车辆定位、数据通讯、视频监控、信息显示、连接控制车内其它智能设备等功能。
本终端是提高公共汽车安全行车的有效技术措施，实现运营调度科学化的有效技术手段和先进公共交通系统的重要基础工作。
本文主要是介绍北斗/GPS车载终端的硬件设计及实现的功能，着重介绍BDS/GPS的硬件电路。
一、终端硬件设计北斗/GPS车载终端的硬件方案包括主控部分，电源部分，图像处理，3G/4G 通信，北斗/GPS定位，显示输入部分，数据存储模块，信号采集等部分。
系统电路框图见图1，其中包括了车载终端的主要电路部分。
二、主控部分主控CPU选择内核为ARM32位的Cortex-M3的STM32F103VET6，该微控制器最高72MHz工作频率，512K闪存程序存储器。
它是低功耗微控制器，2.0-3.6V供电，提供80个高速I/O接口，2个DMA控制器，共12个DMA通道，多达8个定时器，支持定时器、ADC、SPI、USB、I2C和UART，2个I2C接口（支持SMBus/PMBus），2个SPI接口（18M位/秒），3個USART接口，CAN 接口（2.0B主动）。
北斗卫星导航系统及设备介绍1.3
有（无）源定位
10m 20ns 有
无源定位
20m C/A 20ns 无
无源定位
26m H/45m V 20～30ns* 无
无源定位
15m H/35m V 30ns 无
北斗系统简介
二、北斗卫星导航系统概述
北斗卫星导航系统由空间星座、地面控制和用户终端三 大部分组成。
北斗系统简介
广泛应用于国防、金融、通信、电力、交通、广电、安防、水利、石化、 冶金、医疗、教育、政府机关、IT等领域的校时服务，为系统提供精密的标准 时间信号和时间服务。
指挥型北斗终端
指挥型终端可实现指挥、监视、调度等功能，可管理100-20000个下属 用户，进行指挥调度和多级分组组网，提供对下属的全方位的实时监控和指 挥，同时提供强大的地图应用界面，可将自己及下属定位及导航信息在数字 地图上进行标绘、监控。
业领域，也可用于监察执法、搜救、 巡检、资源普查以及各类个人导航 等应用，为移动办公、执法、数据 采集提供便利。
手持式用户机在灾区的应用
单兵应用
车载式北斗终端
北斗/GPS车载通信定位终端支持北斗定位、 GPS定位和北斗通信、GPRS通信，具备工业三防， 适合在户外环境作业的车辆使用。用户机通过蓝牙
信息互通。
基于北斗的地质灾害监测与预警系统
我国地质灾害种类多、分布广、危害大,是世 界上地质灾害最严重的国家之一。泥石流，滑坡等
地质灾害多发生在偏远山区，目前地质灾害监测预
警的主要问题在于传统通信手段无法满足无信号覆 盖偏远地区的数据传输需求。基于北斗的地质灾害 监测与预警系统，成功解决了偏远地区无固定通信 网络或移动通信信号覆盖不到等问题，具有较强的 容灾性。
选定的路线，准时到达目的地。
北斗车辆监控系统简介,北斗车辆监控系统是什么
网址：北斗车辆监控系统简介，北斗车辆监控系统是什么随着无线通信技术和计算机技术的发展，北斗车辆监控系统为各个行业中交通物流的管理提供了新的技术手段，从而可以有效提高现有的行业管理与服务效率，GPS车辆监控系统充分利用了现代科学技术的新成果，综合利用计算机网络、全球卫星定位（GPS）、无线通信、地理信息系统（GIS）等多学科的前沿技术，与行业的应用特点紧密结合，提供基于GPS 位置服务的车辆监控管理平台。
它可广泛应用于交通物流行业，为城市交通管理、出租车安全防范、公交车业务调度、公共卫生急救调度、社会货运物流配送、大型企业物流、公共信息导航、海关贸易监管等领域提供一种新的管理技术手段。
同时也可以在防范车辆被盗、被抢、杀人越货等恶性犯罪方面提供一定的帮助，具有很好的经济和社会效益。
系统介绍GPS车辆监控系统一方面利用GPRS\CDMA等信道，将车辆的位置信息、报警信息和服网址：务信息实时传送到监控系统；GPS监控平台是车辆监控系统的核心，提供GPS信息的采集、格式转换与分发服务，响应用户的各种命令请求，提供数据库应用与存储服务，完成用户身份识别与安全控制。
它包括：用户服务代理（UAS）、派发中心（EGF）、数据库应用服务器（DAS）、通讯接口（CI）及系统信息管理（MIS）软件包等。
各监控分中心根据相应权限安装监控端，通过INTER网络接入GPS车辆监控系统，也可通过专线方式接入。
为保证系统的安全性，可在客户服务器上加上防火墙以保证系统不受外部侵入和损害。
系统方案的具体技术介绍和功能GPS综合服务平台是车辆调度服务中心的核心，提供GPS信息的采集、格式转换与分发服务，响应用户的各种命令请求，提供数据库应用与存储服务，完成用户身份识别与安全控制。
它包括：用户服务代理（UAS）、派发中心（EGF）、数据库应用服务器（DAS）、通讯接口（CI）及系统信息管理（MIS）软件包等。
系统采用模块化设计，运行平台为UNIX\LINUX\WINDOWS操作系统，数据库采用目前流行稳定的ORACLE数据库。
智慧环卫车辆监控管理系统方案
利用故障诊断算法， 及时发现并预警潜在 故障。
调度指挥平台搭建及优化
搭建集中式调度指挥平台，实现 车辆、人员、任务等资源的统一
调度。
利用大数据分析和人工智能技术 ，优化调度算法和作业路线。
支持多级权限管理和数据报表功 能，满足不同层级管理需求。
04
数据采集、分析和可视化 展示
传感器网络布局规划及数据采集策略
远程视频监控及图像识别处理
01
配备高清摄像头，实时传输 车辆周边视频画面。
02
利用图像识别技术，自动识 别垃圾桶满溢、车辆违规等
事件。
03
支持远程抓拍和录像回放功 能，便于取证和管理。
故障诊断与预警机制设计
通过车载传感器实时 监测车辆状态，如油 量、电量、胎压等。
支持远程故障诊断和 修复功能，提高车辆 出勤率和使用寿命。
数据采集与分析模块
收集车辆运行数据、环卫作业质量 数据等，进行统计分析和数据挖掘
，为管理决策提供支持。
系统管理模块
实现用户管理、权限分配、系统日 志记录等功能，确保系统安全稳定 运行。
移动应用模块
支持移动端访问和操作，方便管理 人员随时随地掌握车辆和环卫作业 情况。
数据传输与存储策略
数据传输协议
采用标准的网络传输协议和数据 加密技术，确保数据传输的安全
联合开发模式
与第三方服务提供商共同 投入资源，联合开发符合 双方利益和需求的功能模 块或应用。
收益共享模式
与第三方服务提供商按照 约定比例分享平台产生的 收益，激发其参与平台建 设和运营的积极性。
接口标准化和扩展性考虑
制定统一的接口标准
为确保平台与各类设备和系统的顺畅对接，需要制定统一的接口 标准，包括数据格式、传输协议、安全机制等。
北斗车辆GPS监控系统管理制度
北斗车辆GPS监控系统管理制度北斗导航车辆动态监控管理制度为加强安全生产监督，防止和减少交通事故,保障他人和自己的生命、财产安全，强化安全保障措施，确保运输任务完成,科学化地管理车辆，根据相关规定所有危险品运输车辆必须配备车载北斗导航设备。
通过北斗导航定位对车辆运行过程位置、速度、方向、行驶线路、运行轨迹、规范行驶等实施安全运行监控，从而规范车辆运行，规避风险，实现生产运行过程的受控管理，有效制止违章行车和预防控制交通事故的发生.现根据公司生产实际情况,制定本管理制度：一、监控原则与适应范围1、车辆北斗导航监控是指带有北斗导航卫星定位功能，能实时记录和传输车辆所在位置、行驶路线、行驶速度等,具有定位、监控、记录、警示、指挥调度、营运管理、信息、网络、通讯等综合功能的汽车行驶记录监控管理系统。
包括车辆北斗导航车载终端、各级监控平台相关设备及监控管理软件系统。
2、公司所有危险货物运输车辆都必须按国家相关规定配备车载北斗导航设备和必要的通讯工具.3、凡公司车辆安装了车辆北斗导航车载终端的车辆，均应遵守本制度规定。
二、监控员和驾驶员职责（一)监控员职责1.负责统一管理公司车辆北斗导航监控管理平台,负责平台正常使用及维护,保证监控平台运转正常.2。
监控公司车辆的运行情况，发现问题及时处理。
对监控中发现的违章车辆驾驶员进行处罚处理,并做好相关记录。
3.监控平台由专人操作，无关人员不得随意操作。
4。
教育从业人员树立“安全第一”的思想,使从业人员认识运用车辆北斗导航监控管理系统对运输安全生产的重要性,自觉接受公司的跟踪监控。
(二)驾驶员职责1。
确保北斗导航车载终端处于开机状态，严禁人为破坏车载终端的正常使用,严禁私自拆除或改变车载终端结构。
出现故障应及时报告，以便及时解决.2. 行驶中保持终端信息通畅,严禁无故或恶意手动报警,扰乱平台正常工作。
3（遵守各项行车安全制度，对监控平台提醒纠正的违章行为应及时改正。
4（保护好北斗导航车载终端，使其始终处于正常工作状况。
北斗车辆管理系统
北斗车辆管理系统在当今的交通运输领域，车辆管理的重要性日益凸显。
随着科技的不断发展，北斗车辆管理系统应运而生，为车辆的监控、调度、安全保障等方面提供了全面而高效的解决方案。
北斗车辆管理系统，顾名思义，是基于我国自主研发的北斗卫星导航系统构建的一套车辆管理体系。
它融合了卫星定位、通信技术、数据分析等多种先进技术，实现了对车辆的实时追踪、状态监测、行驶轨迹记录以及远程控制等功能。
首先，北斗卫星导航系统为车辆管理提供了高精度的定位服务。
与传统的 GPS 定位相比，北斗系统在我国境内的定位精度更高，能够更准确地获取车辆的位置信息。
这对于物流运输企业来说至关重要，他们可以实时掌握车辆的位置，合理规划运输路线，提高运输效率，降低运输成本。
同时，对于一些对位置精度要求较高的特殊车辆，如危险品运输车辆、校车等，北斗车辆管理系统能够提供更加可靠的保障，确保车辆行驶在规定的路线上，避免发生安全事故。
其次，该系统能够实时监测车辆的状态信息。
通过安装在车辆上的各种传感器，如车速传感器、油耗传感器、胎压传感器等，可以将车辆的行驶速度、燃油消耗、轮胎压力等数据实时传输到管理平台。
管理人员可以通过这些数据及时发现车辆的异常情况，如超速行驶、油耗过高、轮胎漏气等，并采取相应的措施进行处理。
这不仅有助于延长车辆的使用寿命，降低维修成本，还能够提高车辆的运行安全性。
此外，北斗车辆管理系统还具备行驶轨迹记录功能。
系统可以将车辆的行驶轨迹完整地记录下来，包括车辆的出发地、目的地、途经地点以及停留时间等信息。
这对于企业的车辆管理具有重要意义。
一方面，企业可以通过对行驶轨迹的分析，评估驾驶员的工作表现，发现违规行为，如私自绕路、中途停车等，并进行相应的处罚。
另一方面，在发生交通事故或货物丢失等情况时，行驶轨迹记录可以作为重要的证据，帮助企业查明原因，维护自身的合法权益。
除了上述基本功能外，北斗车辆管理系统还具有远程控制功能。
例如，在车辆被盗的情况下，管理人员可以通过系统远程锁定车辆的发动机，使其无法启动，从而有效地防止车辆被盗。
北斗车辆监控系统平台
北斗车辆监控系统平台北斗车辆监控系统平台是一种利用北斗卫星导航系统对车辆进行实时监控和管理的高科技平台。
该平台通过集成先进的GPS定位技术、GIS 地理信息系统、无线通信技术以及云计算技术，为车辆的运营提供了强大的技术支持和便捷的管理手段。
以下是该系统平台的主要功能和特点：1. 实时定位追踪：北斗车辆监控系统能够实时获取车辆的精确位置信息，通过卫星信号传输至监控中心，确保车辆位置的实时更新和准确追踪。
2. 历史轨迹回放：系统可以记录车辆的历史行驶轨迹，用户可以随时查看车辆在过去一段时间内的行驶路径，便于进行行程分析和历史数据的追溯。
3. 电子围栏设置：用户可以根据需要在地图上划定特定的区域作为电子围栏，一旦车辆进入或离开这些区域，系统会自动发送警报信息，增强车辆安全管理。
4. 车辆状态监控：平台能够实时监控车辆的运行状态，包括速度、油耗、发动机状态等，帮助管理人员及时发现车辆异常情况，保障车辆运行安全。
5. 调度指挥：通过北斗车辆监控系统，管理人员可以对车辆进行远程调度和指挥，提高车辆调度的效率和准确性。
6. 车辆维护管理：系统可以记录车辆的维护保养信息，提醒管理人员定期进行车辆检查和保养，延长车辆使用寿命。
7. 事故应急响应：在发生交通事故或其他紧急情况时，北斗车辆监控系统能够迅速定位事故车辆，并提供必要的救援信息，提高应急响应速度。
8. 数据分析与报告：平台提供丰富的数据分析工具，帮助管理人员对车辆运行数据进行深入分析，生成各类统计报告，为决策提供数据支持。
9. 用户权限管理：系统支持多级用户权限设置，确保不同级别的管理人员能够访问相应的数据和功能，保障信息安全。
10. 系统兼容性：北斗车辆监控系统平台具有良好的兼容性，能够与多种车载终端设备无缝对接，满足不同车辆的监控需求。
综上所述，北斗车辆监控系统平台通过集成多种先进技术，为车辆的安全管理、调度指挥、维护保养等方面提供了全面的支持，是现代车辆管理不可或缺的工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北斗车辆监控系统解决方案
北斗车辆监控系统是基于北斗卫星导航技术开发的一种车辆定位与监控系统。
该系统利用北斗卫星导航系统的高精度定位功能，结合互联网和移动通信技术，能够实时监控车辆位置、行驶状态和各项运行参数。
下面将详细介绍北斗车辆监控系统的解决方案。
一、系统架构
北斗车辆监控系统的整体架构包括车载终端、基站、监控中心和用户终端。
车载终端通过北斗导航模块实现车辆定位、数据采集和通信功能，将采集到的数据通过无线通信网络传输给基站。
基站接收车载终端发送的数据，并将其传输到监控中心。
监控中心通过专用软件对接收到的数据进行解析和处理，实时监控车辆位置、运行状态等信息。
用户可以通过手机APP或电脑客户端实时查看车辆位置和行驶轨迹，也可以设置报警条件，监控中心一旦接收到报警信息就会及时通知用户。
二、功能特点
1.实时定位:利用北斗卫星系统的高精度定位功能，系统能够实现对车辆的高精度定位，并实时显示在地图上。
用户可以随时查看车辆位置和行驶轨迹。
2.远程监控:用户可以通过手机APP或电脑客户端远程监控车辆的行驶状态和各项运行参数。
系统还支持实时视频监控，用户可以通过监控中心的摄像头观察车辆周围的情况。
3.报警管理:用户可以在系统中设置多种报警条件，如超速报警、进入禁区报警、车辆非法移动报警等。
一旦系统检测到有报警条件被触发，监控中心会及时通知用户。
4.行驶轨迹回放:用户可以通过系统查询历史行驶轨迹，并进行回放。
这对于车队管理和车辆调度非常有帮助，能够提高运输效率和减少资源浪费。
5.统计分析:系统可以对车辆的行驶数据进行统计和分析，如行驶里程、平均时速、停车时长等。
这些数据可以帮助用户做出更合理的运营决策。
三、应用场景
1.货车物流管理:货车配备北斗车辆监控系统，运输公司可以通过远
程监控和定位功能，实时掌握货车位置、运行状态和货物情况，提高货物
运输的安全性和效率。
2.公交运输管理:公交车配备北斗车辆监控系统，乘客可以通过手机APP查询公交车的位置和到站时间，方便他们合理安排出行时间。
3.租车行业管理:租车公司可以利用北斗车辆监控系统监控租车车辆
的位置和行驶情况，提高车辆调度的效率和管理水平。
4.特种车辆管理:如警车、消防车等特种车辆可以配备北斗车辆监控
系统，实时监控和调度特种车辆的位置和状态，提高应急反应的效率。
综上所述，北斗车辆监控系统是一种基于北斗卫星导航技术的车辆定
位与监控系统，具有实时定位、远程监控、报警管理、行驶轨迹回放和统
计分析等功能特点。
该系统广泛应用于货车物流、公交运输、租车行业等
领域，提高了车辆运输管理的效率和安全性。
