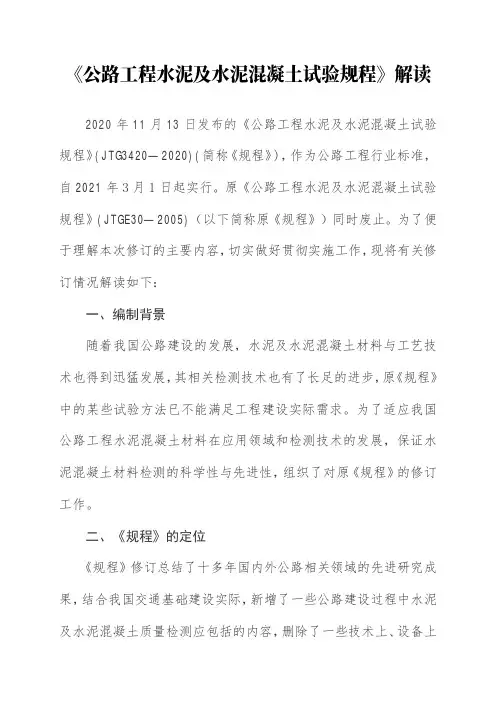

《公路工程水泥及水泥混凝土试验规程(JTG3420-2020)》解读 原文
《公路⼯程⽔泥及⽔泥混凝⼟试验规程》解读2020年11月13日发布的《公路工程水泥及水泥混凝土试验规程》(JTG3420—2020)(简称《规程》)，作为公路工程行业标准，自2021年3月1日起实行。
原《公路工程水泥及水泥混凝土试验规程》(JTGE30—2005)（以下简称原《规程》）同时废止。
为了便于理解本次修订的主要内容，切实做好贯彻实施工作，现将有关修订情况解读如下：一、编制背景随着我国公路建设的发展，水泥及水泥混凝土材料与工艺技术也得到迅猛发展，其相关检测技术也有了长足的进步，原《规程》中的某些试验方法已不能满足工程建设实际需求。
为了适应我国公路工程水泥混凝土材料在应用领域和检测技术的发展，保证水泥混凝土材料检测的科学性与先进性，组织了对原《规程》的修订工作。
二、《规程》的定位《规程》修订总结了十多年国内外公路相关领域的先进研究成果，结合我国交通基础建设实际，新增了一些公路建设过程中水泥及水泥混凝土质量检测应包括的内容，删除了一些技术上、设备上落后的试验方法。
《规程》力求试验方法可靠，试验条件明确，试验步骤可操，计算公式科学，反映我国公路水泥及水泥，混凝土试验技术水平，总体与国际先进标准保持同步。
三、主要内容本次修订的主要内容（一）新增的试验方法（1）水泥物理、化学性能试验1）T0513-2020水泥水化热试验方法水化热是水泥的重要性能之一，水泥水化热的大小及波动变化均会直接影响水泥砂浆或水泥混凝土的性能，尤其遇到大体积混凝土工程或高温度开裂风险的工程，必要测试所用水泥的水化热量，本次修订新增了先进的水泥水化热溶解热法和直接热量测试方法，为施工过程的温控措施提供数据支持。
2）T0514-2020水泥氯离子含量试验方法3）T0515-2020水泥三氧化硫含量试验方法（硫酸钡质量法） 4）T0516-2020水泥碱含量试验方法（火焰光度法）（2）水泥浆体性能试验1）T0517-2020水泥浆体钢丝间泌水率试验方法2）T0518-2020水泥浆体自由泌水率和自由膨胀率试验方法3）T0519-2020水泥浆体充盈度试验方法4）T0520-2020水泥浆体压力泌水率试验方法（3）水泥混凝土拌合物性能试验1）T0531-2020水泥混凝土拌合物压力泌水率试验方法2）T0532-2020水泥混凝土拌合物坍落扩展度及扩展时间试验方法3）T0533-2020水泥混凝土拌合物J环试验方法4）T0534-2020水泥混凝土拌合物V形漏斗试验方法随着公路建设工艺水平提高，大流态、自密实泵送混凝土得以大量应用，传统的坍落度和扩展度以无法表征大流态、自密实混凝土的工作性，本次修订吸收了美国、日本有关大流态混凝土指标试验检测技术以及国家标准《普通混凝土拌合物性能试验方法标准》（GBT50080—2016）、建筑行业现行标准《自密实混凝土应用技术规程》（JGJT283—2012）等领域相关先进技术，形成了水泥混凝土拌合物V形漏斗试验方法。
水泥混凝土表观密度试验作业指导书
水泥混凝土表观密度试验作业指导书1.依据标准：《公路工程水泥及水泥混凝土试验规程》JTG E30-2005；2.试验目的及适用范围：2.1目的：测定水泥混凝土拌合物表观密度。
2.2适用范围：测定水泥混凝土拌合物捣实后的密度，以备修正、核实水泥混凝土配合比计算中的材料用量。
当已知所用原材料密度时，还可以算出拌合物近似含气量。
3.试验环境：进入试验室内检查温湿度仪，在试验记录中注明试验时室内温湿度。
4.试验准备：4.1试验仪器4.1试样准备：满足试验要求的混凝土拌合物。
5.试验步骤：具体试验步骤依据《公路工程水泥及水泥混凝土试验规程JTG E30-2005》T0525-2005方法进行试验。
6.试验结果整理：6.1混凝土表观密度计算式：ρh=（m2-m1）/Vⅹ1000ρh—拌合物表观密度（kg/m3）;m1—试样筒质量（kg）;m2—捣实或振实后混凝土和试样筒总质量（kg）;V—试样筒容积（L）。
6.2以两次试验结果的算术平均值作为测定值，精确到10kg/m3，试样不得重复。
7.试验报告：试验报告应包括内容：○1.要求检测的项目名称、执行标准;○2.原材料的品种、规格和产地；○3.仪器设备名称、型号及编号；○4试验日期及时间○5.环境温度和湿度；○6表观密度；○7.搅拌方式○8其他试验项目及信息。
8.试验注意事项：8.1对于集料公称最大粒径不大于31.5mm的拌合物采用5L 的试样筒，对于集料公称最大粒径大于31.5mm的混凝土拌合物采用的试样筒，其内径与高度均应大于集料公称最大粒径的4倍。
8.2 试验前用湿布将集料筒内外擦拭干净。
8.3对坍落度不小于70mm混凝土，宜采用人工捣实，对于5L的试样筒，分两层装入，每层插捣25次，对于大于5L 的试样筒，每层装入的混凝土高度不大于100mm,插捣次数不小于12次/10000mm2。
8.4 对坍落度小于70mm混凝土，宜采用振动台振实。
振动至水泥混凝土拌合物表面出现水泥浆且无气泡出现为止。
公路工程水泥及水泥混凝土试验规程JTG 3420—2020
目次1 总则 (1)2 术语和符号 (2)2.1 术语 (2)2.2 符号 (5)3 水泥试验 (6)3.1 水泥物理、化学性能试验 (6)T 0501—2005 水泥取样方法 (6)T 0502—2005 水泥细度试验方法（筛析法） (9)T 0503—2005 水泥密度试验方法 (14)T 0504—2005 水泥比表面积试验方法（勃氏法） (17)T 0505—2020 水泥标准稠度用水量、凝结时间、安定性试验方法 (23)T 0513—2020 水泥水化热试验方法 (30)T 0514—2020 水泥氯离子含量试验方法 (42)T 0515—2020 水泥三氧化硫含量试验方法（硫酸钡质量法） (47)T 0516—2020 水泥碱含量试验方法（火焰光度法） (49)3.2 水泥胶砂性能试验 (52)T 0506—2005 水泥胶砂强度试验方法（ISO法） (52)T 0507—2005 水泥胶砂流动度试验方法 (58)T 0510—2005 水泥胶砂耐磨性试验方法 (62)T 0511—2005 水泥胶砂干缩试验方法 (67)T 0512—2005 水泥胶砂强度快速试验方法（1.5h压蒸促凝法） (72)3.3 水泥浆体性能试验 (78)T 0517—2020 水泥浆体钢丝间泌水试验方法 (78)T 0508—2005 水泥浆体流动度试验方法（倒锥法） (81)T 0518—2020 水泥浆体自由泌水率和自由膨胀率试验方法 (83)T 0519—2020 水泥浆体充盈度试验方法 (85)T 0520—2020 水泥浆体压力泌水试验方法 (87)4 水泥混凝土拌合物性能试验 (89)T 0521—2005 水泥混凝土拌合物的拌和与现场取样方法 (89)4.1 水泥混凝土拌合物的工作性能试验 (91)T 0522—2005 水泥混凝土拌合物稠度试验方法（坍落度仪法） (91)T 0523—2005 水泥混凝土拌合物稠度试验方法（维勃仪法） (94)T 0524—2005 碾压混凝土拌合物稠度试验方法（改进VC法） (97)T 0528—2005 水泥混凝土拌合物泌水试验方法 (100)T 0531—2020 水泥混凝土拌合物压力泌水率试验方法 (103)T 0532—2020 水泥混凝土拌合物坍落扩展度及扩展时间试验方法 (105)T 0533—2020 水泥混凝土拌合物J环试验方法 (107)T 0534—2020 水泥混凝土拌合物V形漏斗试验方法 (109)T 0535—2020 水泥混凝土拌合物振动出浆量及松铺系数试验方法 (111)T 0536—2020 水泥混凝土拌合物侧向膨胀量试验方法 (115)T 0537—2020 水泥混凝土拌合物水下抗分散性试验方法 (118)4.2 水泥混凝土拌合物物理、化学性能试验 (121)T 0525—2020 水泥混凝土拌合物体积密度试验方法 (121)T 0526—2005 水泥混凝土拌合物含气量试验方法（混合式气压法） (124)T 0527—2005 水泥混凝土拌合物凝结时间试验方法 (128)T 0529—2005 水泥混凝土拌合物配合比分析试验方法 (132)T 0538—2020 水泥混凝土拌合物水溶性氯离子含量快速试验方法 (137)T 0539—2020 水泥混凝土拌合物绝热温升试验方法 (140)5 硬化水泥混凝土性能试验 (143)5.1 试件制作 (143)T 0551—2020 水泥混凝土试件制作与硬化水泥混凝土现场取样方法 (143)T 0552—2005 碾压混凝土抗弯拉试件的制作方法 (150)5.2 力学性能试验 (153)T 0553—2005 水泥混凝土抗压强度试验方法 (153)T 0554—2005 水泥混凝土圆柱体轴心抗压强度试验方法 (156)T 0555—2005 水泥混凝土棱柱体轴心抗压强度试验方法 (159)T 0556—2005 水泥混凝土棱柱体抗压弹性模量试验方法 (161)T 0557—2005 水泥混凝土圆柱体抗压弹性模量试验方法 (165)T 0558—2005 水泥混凝土弯拉强度试验方法 (168)T 0559—2005 水泥混凝土弯拉弹性模量试验方法 (171)T 0560—2005 水泥混凝土立方体劈裂抗拉强度试验方法 (175)T 0561—2005 水泥混凝土圆柱体劈裂抗拉强度试验方法 (177)T 0562—2005 水泥混凝土弯拉试件断块抗压强度试验方法 (180)T 0563—2005 水泥混凝土强度快速试验方法（1h促凝压蒸法） (182)T 0564—2005 水泥混凝土动弹性模量试验方法（共振仪法） (188)T 0566—2020 水泥混凝土与钢筋握裹力试验方法 (191)5.3 体积稳定性 (195)T 0573—2020 水泥混凝土早期开裂敏感性试验方法（平板法） (195)T 0574—2020 水泥混凝土收缩试验方法（接触法） (198)T 0575—2020 水泥混凝土收缩试验方法（非接触法） (201)T 0576—2020 水泥混凝土限制膨胀率试验方法 (204)T 0577—2020 水泥混凝土线膨胀系数试验方法（光杠杆法） (206)T 0578—2020 水泥混凝土徐变试验方法 (209)5.4 耐久性 (214)T 0565—2005 水泥混凝土抗冻性试验方法（快冻法） (214)T 0567—2005 水泥混凝土耐磨性试验方法 (218)T 0568—2005 水泥混凝土抗渗性试验方法 (221)T 0569—2005 水泥混凝土渗水高度试验方法 (223)T 0579—2020 水泥混凝土抗氯离子渗透试验方法（RCM法） (226)T 0580—2020 水泥混凝土抗氯离子渗透试验方法（电通量法） (232)T 0581—2020 水泥混凝土碳化试验方法 (237)T 0582—2020 水泥混凝土抗硫酸盐侵蚀试验方法 (240)T 0583—2020 水泥混凝土抗盐冻试验方法（单面法） (244)T 0584—2020 水泥混凝土气泡间距系数试验方法（导线法） (249)5.5 其他 (252)T 0586—2020 水泥混凝土透水系数试验方法 (252)6 水泥砂浆性能试验 (256)6.1 水泥砂浆拌合物性能试验 (256)T 0587—2020 水泥砂浆拌和及稠度试验方法 (256)T 0588—2020 水泥砂浆分层度试验方法 (259)T 0589—2020 水泥砂浆泌水率试验方法 (261)T 0590—2020 水泥砂浆体积密度及含气量试验方法 (263)T 0591—2020 水泥砂浆保水性试验方法 (265)T 0592—2020 水泥砂浆凝结时间试验方法 (268)6.2 水泥砂浆硬化性能试验 (271)T 0570—2005 水泥砂浆立方体抗压强度试验方法 (271)T 0593—2020 水泥砂浆劈裂抗拉强度试验方法 (274)T 0594—2020 水泥砂浆拉伸黏结强度试验方法 (276)T 0595—2020 水泥砂浆不透水性系数试验方法 (280)T 0596—2020 水泥砂浆抗冻性试验方法 (282)1 总则1.0.1 为规范公路工程用水泥、水泥砂浆及水泥混凝土各种性能的试验方法，制定本规程。
混凝土试验检测实施细则
将代表样分三层装入量筒，每层高度约为1/3筒高，用捣棒从边缘到中心沿螺旋线均匀插换25次，捣底层时应至筒底，换上两层时，须插入其下一层20-30mm，每捣毕一层，应在量筒外拍打10-15次，直至拌和物表面不出现气泡为止，刮去多余砼，称其质量m2按下式计算ph=(m2-m1)/v，以两次试验结果的平均值作为测定值，数值精确至10kg/m3
(8)预压三次后，用上述间样速度进行第四次加荷，先加荷到应力约为0.5Pa的初荷载P0，保持约30s，分别读取两侧千分表读数△0，然后加荷至P保持约30s，分别读取两侧千分表读数△A，分别计算两侧变形增量△A-△0，并算出其平均值，设为△4;读取千分表读数△A后，即以同样速度卸荷至P0，保持约30s，分别读取两侧千公表读数△0.同上步骤求出△5，△5与△4之差应小于0.0000L，试验计算以3根试件试验结果的算术平均值为测定值，计算
要求
测试拌合物性质时，应在拌合后5min内进行，在浇制试件时，须在拌合后15min内装入试模并在45min内成型宪毕
主要设备要求a.拌和机:自由式或强制式，b.振动器艇率每分钟300±200次，c.压力机或万能材料试验机:上下压板平整并有足够刚度，可以均匀加荷卸荷，保持固定荷载，开停机灵活，d.试模内部尺寸允许偏差为:棱边长度不超过1m，直角则不超过0.5°。
结果精确至100Mp8
混凝土抗折(抗弯拉)强度试验
试件为直角棱柱体小梁，标准试件尺寸为150mm×150×550mm，集料粒径应不大于40m，如确有必要，允许采用100m×100m×400m试件，集料粒径应不大于30m.试应取同龄期者为一组，每组为同条件制作和养护的试件3根
试验步骤
(1)试验前先检查试件，如试件中部1/3长度有蜂窝(如大于（7mx2m）该试件应立即作废，否则应在记录中注明。
混凝土质量检验规程
4.1.1 检测批次混凝土质量检查规程
1.目的：
为了规范我公司对混凝土产品质量的检查，确保我公司生产的混凝土质量满足国家及地方原则，确保我公司生产的混凝土质量满足《中国环境标志标志预拌混凝土》（HJ/T412）的规定,特制订此规程。
2.管理流程
混凝土生产过程的管理执行《混凝土生产质量控制流程》。
3.普通规定
3.1混凝土检测人员应通过培训，持有北京市监督总站颁发的上岗证（或经公司技术质量部培训考核合格后）后方可上岗。
3.2混凝土检测使用的设备及计量器具应定时进行率定（率定周期执行DB11/T386《建设工程检测实验管理规程》附录A），鉴定其精度满足规定后方可使用。
3.3混凝土检测统计及检测报告要干净平整、笔迹清晰、签字齐全、无涂抹痕迹。
3.4每月要对混凝土检测成果按强度等级进行数理统计、分析。
4.技术规定
4.1混凝土拌合物性能检测
4.1.2混凝土拌合物检测用仪器设备
4.2混凝土力学性能检测
4.2.1 检测批次
4.2.2混凝土力学性能检测用仪器设备
4.3混凝土的耐久性
4.3.1检测批次
4.3.2混凝土耐久性能检测用仪器设备。
水泥、混凝土试验相关规范
6 JGJ 53-1992 普通混凝土用碎石或卵石质量标准及检验方法
7 GBJ 82-1985
8 GB 50164-1992
9 JGJ 70-1990 GB/T 14684-
10 2001
GB/T 1468511
2001 12 CECS 03∶88
13
14
15
16
17
18
普通混凝土长期性能和耐久性能试验方法
煤渣砖 烧结空心砖和空心砌块 混凝土普通砖和装饰砖 普通混凝土小型空心砌块 蒸压加气混凝土砌块
粉煤灰砌块 粉煤灰小型空心砌块
中型空心砌块 混凝土小型空心砌块试验方法 砌体基本力学性能试验方法标准
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根通保据过护生管高产线中工敷资艺设料高技试中术卷资，配料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内 纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
水泥混凝土试验规程word
已经离析的混凝土)，集中用铁铲翻拌均匀，而后立即进行拌合物的试验。拌合物取样量
应多于试验所需数量的1.s倍，其体积不小于20Lo
5.2为使取样具有代表性，宜采用多次采样的方法，最后集中用铁铲翻拌均匀。
5.3从第一次取样到最后一次取样不宜超过15 min。取回的混凝土拌合物应经过人工
再次翻拌均匀，而后进行试验。
{顶面直径
高度
<31 .5
标准坍落筒
2《期士2
1001 2
300士2
3试验步骤
3.1试验前将坍落筒内外洗净，放在经水润湿过的平板上(平板
吸水时应垫以塑料布)，踏紧踏脚板。
3.2将代表样分三层装人筒内，每层装人高度稍大于筒高的1/3,
用捣棒在每一层的横截面上均匀插捣25次。插捣在全部面积上进
行，沿螺旋线由边缘至中心，插捣底层时插至底部，插捣其它两层时，
2仪器设备
(1)稠度仪(维勃仪):如图T0523-1所示，符合《维勃稠度仪》(JG 3043)的规定。
图'110523-1稠度计(维勃仪)
1一容器;2-坍落度筒;3-圆盘;4-滑杆;5-套筒;6-螺钉;7_漏斗;8一支柱;9一定位螺丝;10一荷重块;11一元宝螺母;12-旋转架
①容器1:为金属圆筒，内径240mm士5mm，高200mm土2mm，壁厚3mm，底厚7.5mmo
拌和均匀，在拌和过程中徐徐加水，全部加料时间不宜超过2min。水全部加人后，继续拌
和约2min，而后将拌合物倾出在铁板上，再经人工翻拌1 min一2min，务必使拌合物均匀一
致。
4.9人工拌和
采用人工拌和时，先用湿布将铁板、铁铲润湿，再将称好的砂和水泥在铁板上拌匀，加
人粗集料，再混和搅拌均匀。而后将此拌合物堆成长堆，中心扒成长槽，将称好的水倒人
完整word版,公路工程水泥及水泥混凝土试验规程
公路工程水泥及水泥混凝土试验规程(JTG E30-2005)本方法规定了测定水泥混凝土抗弯拉弹性模量的方法和步骤。
抗弯拉弹性模量是以1／2抗弯拉强度时的加荷模量为准。
本方法适用于各类水泥混凝土棱柱小梁试件。
好仪器，好资料，尽在沧州建仪（）。
欢迎查询。
1 引用标准：GB／T 2611—1992《试验机通用技术要求》GB／T 3722—1992《液压式压力试验机》JB／T 54251—1994《杠杆千分表产品质量分等》T 0551—2005《水泥混凝土试件制作与硬化水泥混凝土现场取样方法》T 0558—2005《水泥}昆凝土抗弯拉强度试验》2 仪器设备(1)压力机、抗弯拉试验装置：仪器设备应符合T 0558的规定。
(2)千分表：一个。
分度值为0.001mm，0级或l级。
(3)千分表架：一个。
图T0559—1为金属刚性框架，正中为千分表插座，两端有三个圆头长螺杆，可以调整高度。
(4)毛玻璃片(每片约1.0cm2)、502胶水、平l：3刮刀、丁字尺、直尺、钢卷尺和铅笔等。
3 试件制备3.1 试件尺寸符合T 0551中表T0551—1的规定，同时在试件长向中部1／3区段内表面不得有直径超过5mm深度超过2mm的孔洞。
3.2 每组6根同龄期同条件制作的试件，3根用于测定抗弯拉强度，3根则用作抗弯拉弹性模量试验。
4 试验步骤4.1 至试验龄期时，自养护室取出试件，用湿布覆盖，避免其湿度变化。
清除试件表面污垢，修平与装置接触的试件部分(对抗弯拉强度试件即可进行试验)。
在试件上下面(即成型时两侧面)划出中线和装置位置线，在千分表架共四个脚点处，用干毛巾先擦干水分，再用502胶水粘牢小玻璃片，量出试件中部的宽度和高度，精确至1mm。
4.2 将试件安放在支座上，使成型时的侧面朝上，千分表架放在试件上，压头及支座线垂直于试件中线且无偏心加载情况，而后缓缓加上约1kN压力，停机检查支座等各接缝处有无空隙(必要时需加金属薄垫片)，应确保试件不扭动，而后安装千分表，其触点及表架触点稳立在小玻璃片上，如图T0559—2。
