热熔断器检验细则完整版
高压熔断器检验规程
高压熔断器检验规程1.范围本标准规定了公司高压熔断器检验的检验项目及要求、注意事项等内容。
本标准适用于公司高压熔断器检验。
2.设备和工具示波器，电源装置3.参照依据GB/T 191-2008 包装储运图示标志GB 763-1990 交流高压电器在长期工作时的发热GB/T 772-2005 高压绝缘子瓷件技术条件GB/T 5273-1985 高压电器、变压器及套管的接线端子GB/T 15166.1-1994 交流高压熔断器术语GB 311.1-1997 高压输变电设备的绝缘配合4.检验项目及要求检验前应填写好“高压熔断器检验记录”中的合同号、产品名称、产品型号、出厂编号，必要时需该项目车间负责人在旁。
4.1 外观检查4.1.1 开箱检查4.1.1.1 检验包装箱应完好无损无损坏，丢失，变形现象；4.1.1.2 包装箱内应附有产品合格证，装箱单和安全使用数明书；4.1.1.3 包装箱内物品的名称，数量，型号应与包装箱一致；4.1.1.3 是否有按用户要求提供的熔管，触头，熔丝等备品，随同产品发运。
4.1.2 外壳检查4.1.2.1 检查产品表面磨砂均匀，无污点、无裂纹、无变形；4.1.2.2 检查产品铭牌是否完好；4.1.2.3 检查产品铭牌上的制造厂铭牌及厂称，产品型号名称，额定电压（kV），额定电流（A）,额定短路开断电流（kA），额定合分负荷电流（A）（仅对负荷熔断器），制造日期及出厂编号是否符合合同要求.4.1.2.4 检查熔断器接触弹簧弹性是否良好。
4.1.2.5 熔管转动轴制造是否灵活，熔管角度是否达到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。
4.2 试验检查4.2.1 开断试验4.2.1.1 开断试验方法：开断试验方法应符合通用试验条款和下列规定4.2.1.2 开断试验按表1进行，试验包括5组：第1组：验证熔断器在额定短路开断电流下的开断容量。

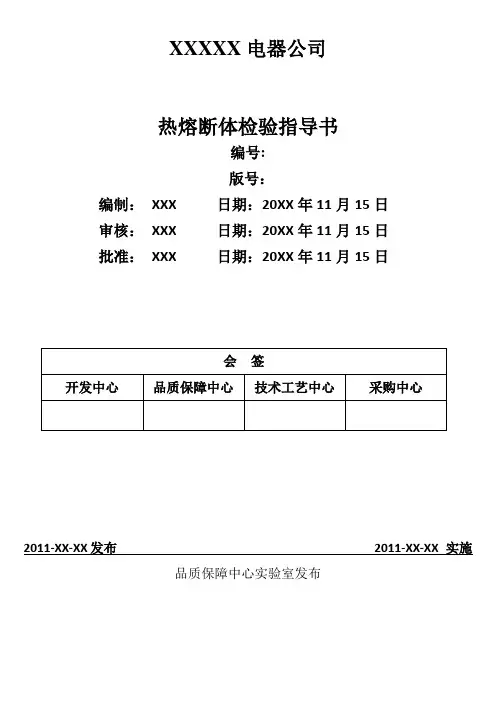

热熔断体检验指导书
热熔断体
检验指导书
文件编号
版本
使用范围
热熔断体相关检验
序号
检验项目
检验要求
检验方法
1
外观
表面光洁，无裂纹及机械损伤；引线应光亮，无毛刺和腐蚀痕迹；与壳体连接牢固无松动现象；封口处应光滑，无裂纹，无缺口，无流淌现象。
C
■
视检
2
标识
标识完整、清晰，要求有关认证、动作温度、产品型号，用蘸水或酒精的棉布来回擦拭10S，丝印应保持清晰完整。
B
■
用电烙铁进行试焊
11
电气强度
动作后其电气强度应符合：
1．引出线加2Un，1min
2．引出线与不带电的外壳之间加2Un+1000V，1min
A
■ቤተ መጻሕፍቲ ባይዱ
试验时，耐压测试仪先施加不大于全值的1/2，然后以每秒500V的速率升至全值，历时1min。
12
最高极限温度
样品应置于Tm-50℃的温度下达10min，在样品温度还保持在Tm-50℃的情况下，分别进行电气强度试验和绝缘电阻试验，应不发生闪络、击穿或重新动作，试验结束时，所有样品应均已动作。
B
■
在烘箱中测试完后立即用耐压仪和绝缘电阻测试仪进行测试。
13
保持温度
将样品封闭在试验箱中施以额定电流，施加电压不超过额定电压，试样的温度应保持Tc-6℃~Tc℃范围历时7天（168h），试验结束时，样品应无改变其导电状态并无标准含义的损坏。
B
■
在烘箱中进行测试
14
潮态试验
热熔断体应经受3个完整的处理周期，每个周期包括在Th温度下24h，紧接着在35±5℃和90±5%相对湿度的环境下放置至少24h，最后在0±2℃放置8h，试验后立即进行电气强度和绝缘电阻试验。
高压熔断器检验规程
高压熔断器检验规程1.范围本标准规定了公司高压熔断器检验的检验项目及要求、注意事项等内容。
本标准适用于公司高压熔断器检验。
2.设备和工具示波器，电源装置3.参照依据GB/T 191-2008 包装储运图示标志GB 763-1990 交流高压电器在长期工作时的发热GB/T 772-2005 高压绝缘子瓷件技术条件GB/T 5273-1985 高压电器、变压器及套管的接线端子GB/T 15166.1-1994 交流高压熔断器术语GB 311.1-1997 高压输变电设备的绝缘配合4.检验项目及要求检验前应填写好“高压熔断器检验记录”中的合同号、产品名称、产品型号、出厂编号，必要时需该项目车间负责人在旁。
4.1 外观检查4.1.1 开箱检查4.1.1.1 检验包装箱应完好无损无损坏，丢失，变形现象；4.1.1.2 包装箱内应附有产品合格证，装箱单和安全使用数明书；4.1.1.3 包装箱内物品的名称，数量，型号应与包装箱一致；4.1.1.3 是否有按用户要求提供的熔管，触头，熔丝等备品，随同产品发运。
4.1.2 外壳检查4.1.2.1 检查产品表面磨砂均匀，无污点、无裂纹、无变形；4.1.2.2 检查产品铭牌是否完好；4.1.2.3 检查产品铭牌上的制造厂铭牌及厂称，产品型号名称，额定电压（kV），额定电流（A）,额定短路开断电流（kA），额定合分负荷电流（A）（仅对负荷熔断器），制造日期及出厂编号是否符合合同要求.4.1.2.4 检查熔断器接触弹簧弹性是否良好。
4.1.2.5 熔管转动轴制造是否灵活，熔管角度是否达到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。
4.2 试验检查4.2.1 开断试验4.2.1.1 开断试验方法：开断试验方法应符合通用试验条款和下列规定4.2.1.2 开断试验按表1进行，试验包括5组：第1组：验证熔断器在额定短路开断电流下的开断容量。
熔断器检验规范
德信诚培训网熔断器检验规范1、检验条件：温度：23℃（+5，-5）相对湿度：60%（+15%，-10%）距离：人眼与产品表面的距离为300—350mm。
或灯光垂直产品距离1米,使用40W日光灯时间：检测量面和其它不超过8s；每件检查总时间不超过30s（除首件）。
位置：检视面与桌面成45°；上下左右转动15°照明：100W冷白荧光灯，距离产品表面500-- 550mm（照度达500～550Lux）。
2、检验项目、要求检验项目属性序号检验项目检验方法质量特性不合格（缺陷）程度描述不合格（缺陷）类别代号类别1 铭牌标志★1 标志目测 C 标志不正确、无标志、标志模糊 C2 外观质量与结构★2 外观质量 4.1 B熔断器外壳表面粗糙、有气孔、裂纹、凹凸、破损、花斑、污浊等 C ★3 尺寸4.2.14.2.24.2.3B不符合设计图纸或产品说明书中的规定值要求 B3 包装质量★4 包装7.2 C 不符合标准要求 C4 电气性能★5 接触电阻 5.5 B 测量值不符合图纸要求 B ★6 电气强度 5.7 A 有闪络或击穿现象 A ★7熔断器端子要求5.11 A试验后出现任何明显的劣变 A ★8 导线的拉脱力 5.6 B 试验后不符合4.5条要求 B ☆9 熔断体温度 5.12 B 不符合要求 B ☆10 阻燃性能 5.4 B 不符合要求 B ☆11 电压降要求 5.9 B 试验后不符合4.8条要求 B ☆12 耐久性能 5.10 B 试验后不符合4.9条要求 B ☆13 时间电流特性 5.8 B 试验后不符合4.7条要求 B5 环境试验☆14 耐高温性能 5.13 B熔断器动作B。
熔断测试标准
熔断测试标准
熔断测试是一种针对电子设备或系统在极端条件下的性能测试，主要用来确保在电流过载的情况下，设备或系统能够安全地断开电流，从而防止损害。
进行熔断测试时需要遵循一些标准和准则：
1.电流容量测试：测试熔断器在其标称电流下的性能。
熔断器应该能够在长时间承受其额定电流而不发生熔断。
2.过载保护测试：确定熔断器在不同程度的过载条件下的反应时间和性能。
通常，这涉及将超过额定电流的不同电流通过熔断器，并记录熔断器熔断的时间。
3.短路测试：评估熔断器在极端短路条件下的性能。
这包括在熔断器两端施加极高的电流，以测试其在短路情况下的断开速度和可靠性。
4.温度升高测试：检查在正常运行条件下熔断器的温度升高情况。
温度不应超过规定的限值。
5.耐久性和可靠性测试：对熔断器进行长期或重复的熔断操作，以评估其耐久性和长期可靠性。
6.符合国际标准：确保熔断测试符合国际电工委员会（IEC）或其他相关标准机构的规定。
熔断测试的具体标准和要求可能会根据熔断器的类型和应用领域而有所不同。
例如，工业用熔断器和家用熔断器的测试标准可能会有所区别。
此外，某些特定应用领域（如航空航天或医疗设备）可能会有更加严格的测试要求。

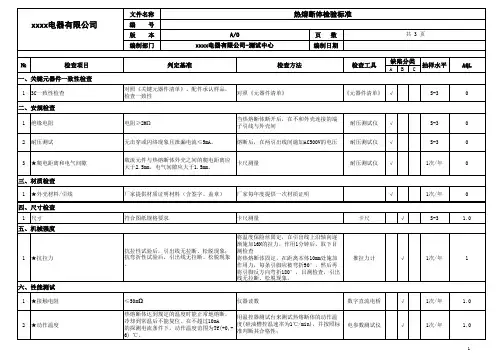

热熔断体检验标准
十、法规符合性
1 ★RoHS符合性
针对销往欧盟各国产品零件，需符合欧盟 WEEE和ROHS指令，以及REACH、相关法规要求 。销往不同国家则按客户要求制定。(德国需 满足PAHS)
检查并以供应商委托第三方（国家认可的 专业检测机构）所做出的检测和分析结果 为判定依据
备注：对测试过程中有疑问的，以实际图纸和签样样板为比照标准；★代表型式试验项目，其余为日常进货检验项目
1.0
热熔断体达到规定的温度时能正常地熔断， 冷却到常温后不能复位。在不超过10mA 的探测电流条件下，动作温度范围为Tf(+0,6) ℃。
用温控器测试台来测试热熔断体的动作温 度(硅油槽控温速率为1℃/min)，并按照标 准判断其合格性；
电参数测试仪
√
1次/年
1.0
1
xxxx电器有限公司
№
检查项目
将温度保险丝固定，在引出线上沿轴向逐 渐施加16N的拉力，作用1分钟后，取下目 测检查 将热熔断体固定，在距离本体10mm处施加 作用力，每条引脚应被弯折90°，然后再 将引脚反方向弯折180°，目测检查，引出 线无拉断、松脱现象。
推拉力计
√
S-3
1.0
√
1次/年
1
≤50mΩ
仪器读数
数字直流电桥
√
1次/年
器有限公司
№
检查项目
一、关键元器件一致性检查
1 3C一致性检查 二、安规检查
1 绝缘电阻
2 耐压测试
3 ★爬电距离和电气间隙
三、材质检查 1 ★外壳材料/引线
四、尺寸检查 1 尺寸
五、机械强度
1 ★抗拉力
六、性能测试 1 ★接触电阻
2 ★动作温度
熔断器复验技术条件(进厂检验规范)
备注
1
一般检查
1产品外包装必须完整，并附有制造厂厂名，产品合格证及样本或表明产品技术要求的使用说明书。
2产品名牌必须有制造厂厂名，型号规格及生产日期（小型产品除外）
3产品外观结构部件不应有损坏，变形，外表镀层良好
4 产品型号、外形尺寸、安装尺寸符合产品标准及订货要求（或采购计划表）
目测
XXX有限公司
检验规范
XXX.692.127
熔断器
共1张
第1张
1 范围
本检验规范规定了成套开关设备中熔断器，熔断体的进厂检验项目，检验要求和检验方法等。
2 编制依据
XXX.689.147 军品熔断器复验技术文件。
3 内容
3.1 采用全数检验方式。
3.2 检验内容见表1。
表1
序号
检验项目
检验要求
检验方法
签 字
日期
HC30B-32及RL93\RL96系列熔断器 适用于BLX保险丝
2
性能检查
内部良好接通
适当抖动检查可靠性
万能表（或搭灯）
生产供应部
市 场 部
质 保 部
技 术 部
旧底图总号
底 图 总 号
签字
资 料 来 源
编 制ห้องสมุดไป่ตู้
批 准
校 核
日期
标准审查
提出部门 技术部
审 定
实施日期
标记
处数
文件号
签字
日期
批准文号
职 务
热熔断体检验标准
热熔断体检验标准
一．检验项目
外观，性能，安全指标
二．抽样方法
严格按GB/T2828.1—2003一般检查水平Ⅰ进行抽样
三．使用仪器，器材
游标卡，恒温箱，闪络击穿试验仪
四．判据
1. 尺寸按规定按图纸要求,引线良好,印刷标志齐全。
2. 经1500V/min耐压试验后无击穿闪络现象。
3．额定动作温度：标称值容差0-10℃。
4．复位温度（可恢复熔断管）：标称值容差±5℃。
5．通断转换时间小于5S。
五．检验方法
1．目测外观：检查壳体表面、裂纹、机械伤痕，封口光滑无流淌，认证标志清晰。
2．接入测试仪回路中，并置入恒温箱，逐渐升温观察其断开情况。
3．将试验仪调至1500V，将定时开关调在60S，然后进行试验。
热熔断体缺陷分类
注：抽样按GB/T2828.1—2003一般检查水平Ⅰ进行抽检，致命缺陷为AQL=0.01，A类缺严重缺陷，AQL=0.1；B类缺陷属一般缺陷，AQL=6.5；C类缺陷属轻微缺陷，AQL=15；“○”表示属于该类缺陷，“—”表示不属于该类缺陷。
（本标准与熔断管检验标准一并使用）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热熔断器经冷热冲击试验后应不发生导电状态改变。试验时，将试验样品置于18℃ 温箱里，保持15min，然后置于-20℃恒温箱内放置15min，取出后在室内放置不少于5min，经过3个周期试验后，测量内阻应小于5mΩ。
热老化试验：
在温度保持恒定，温差为±1℃老化试验箱内进行下列试验：于Tt-15℃下放置500h，试验后至少有50%试验样品不动作。
备注：*表示应检检验项目；类别A、B、C、D为参照质保协议中的缺陷类别。
5 入厂检验抽样方案与判定
入厂检验按《外协外购件入厂验收通则》进行抽样，根据检验项目表中的AQL值，查表得出n——抽样数;Ac——合格判定数;Re——不合格判数。抽样检查后按《外协外购件入厂验收通则》判定。
编 制:
日期:
会签
日期:
额定电压：130V 电气间隙 ； 爬电距离 ；
额定电压：250V 电气间隙 ； 爬电距离 ；
电气强度：
在热熔断体触头端子与外壳之间，先施加不超过规定值一半的电压，然后以约500V/s的速度升至全值，规定值电压为2Ur+1000V；试验电压频率为45～62Hz，应无闪络击穿现象。
包装要求：
对热熔断器产品，应进行妥善地包装，以达到合理贮运和防护（防尘、防潮、防压）的目的；同时，应其每个包装上明确标注生产日期和生产单位名称等，以利甲方对其实施“先进先出”的批次管理制度
本细则
B
安规测试仪
9
热老化试验*
*
*
（0，1）
本细则
B
安规测试仪
10
瞬时过载电流*
*
（0，1）
本细则
B
三相精密测试电源、数字微欧计
11
爬电距离和电气间隙*
*
*
（0，1）
本细则
B
目测
12
电气强度
*
*
（0，1）
本细则
13
包装要求
*
*
本细则
14
有害物质含量（RoHS指令）
*
（0，1）
本细则
A
EDX-700HS成份分析仪
瞬时过载电流：
热熔断器应能承受反复出现的浪涌电流冲击，试验时，脉冲电流的振幅为15In，脉冲宽度为3ms,间隙为10s,经过100个直流脉冲周期后，电路应不断开，热熔断器无损坏。
爬电距离和电气间隙：
热熔断体载流元件或与端子连在一起的触头与热熔断体外壳包括金属部件外表面之间的爬电距离和电气间隙应满足如下要求：
热熔断器检验细则
首页
xx公司
XX部检验细则
热熔断器
共4页第1页
1 主题内容与适用范围
本细则规定了热熔断体的技术要求和检验项目等。
本细则适用于电暖器、电饭煲、电火锅等家用电器用的热熔断体。
2 引用标准
QJ外协外购件入厂验收通则
GB 9816 热熔断体
GB 家用和类似用途电器的安全通用要求
QJ环保产品中有害物质控制管理标准
有害物质含量（RoHS指令）
如熔断器用于RoHS指令机型，异步电动机的所有材料应符合RoHS指令要求.
编 制:
日期:
会签
日期:
审核:
日期:
批 准:
日期:
副页
XX公司
XX部检验细则
热熔断器
共4页第3页
4.检验项目表
热熔断体检验项目表
序
号
检 验 项 目
入厂检验
型式检验
AQL/
n（Ac、Re）
合格标准
类别
保持温度Tc：
将试验样品放置在恒温箱内，施电压不超过额定电压，负载电流为额定电流，于Tc-6℃下放置168h。试验后，热熔断体应不发生导电状态改变和损坏现象。
编 制:
日期:
会签
日期:
审核:
日期:
批 准:
日期:
副页
XX公司
XX部检验细则
热熔断器
共4页第2页
工作特性/动作温度：
将试验样品放置在恒温箱内专用的检测电路中，于设定要求规格的温度下保持,然后将测试温度温度计放入靠近热熔断器的位置，动作温度应符合文件要求.允许温度偏差为:+8 -5℃.
机械强度：
将热熔断体固定，在引出线轴向方向渐渐施加20N的拉力，历时10秒后，不得出现拉断、松动现象。
内电阻：
使用双臂电桥，在距离壳体表面5mm处的二端引出线之间测量，其值稳定且必须小于5mΩ。
绝缘电阻：
用500V兆欧表测量，熔断前不带电体与引出线之间的绝缘电阻应不小于2MΩ，熔断后两引出线之间绝缘电阻应不小于Ω。
审核:
日期:
批 准:
日期:
检验器具
1
外观检查
*
*
本细则
D
目测
2
弯折试验
*
*
本ቤተ መጻሕፍቲ ባይዱ则
C
手动检测
3
机械强度
*
本细则
C
拉力测量仪
4
内电阻
*
*
本细则
C
数字微欧计
5
绝缘电阻
*
*
（0，1）
本细则
B
绝缘电阻测试仪
6
保持温度Tc*
*
（0，1）
本细则
B
手工弯折
7
工作特性动作温度
*
（0，1）
本细则
B
烘箱、点温仪、安规测试仪
8
冷热冲击实验*
*
*
（0，1）
3检验项目及具体要求如下：
外观检查：
引出线应光亮，无毛刺和腐蚀痕迹，与壳体连接牢固无松动现象；
封口应光滑，无裂纹，无缺口，无流淌现象；
标志应清晰、持久用水或汽油浸过的棉布各轻轻擦洗15s后仍应清晰可见。
弯折试验：
允许弯折的引出线应进行弯折试验，试验时将热熔断体固定，距离壳体端部6mm处施加作用力，先将引出现弯折45。然后反方向弯曲90。；最后再弯回45。，使其回到初始位置，来回5次，应无折断和破裂现象。
