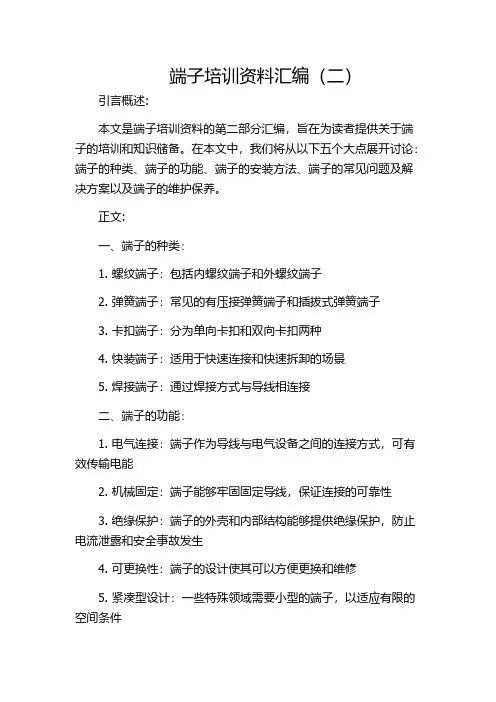

端子培训资料汇编（二）引言概述:本文是端子培训资料的第二部分汇编，旨在为读者提供关于端子的培训和知识储备。
在本文中，我们将从以下五个大点展开讨论：端子的种类、端子的功能、端子的安装方法、端子的常见问题及解决方案以及端子的维护保养。
正文:一、端子的种类：1. 螺纹端子：包括内螺纹端子和外螺纹端子2. 弹簧端子：常见的有压接弹簧端子和插拔式弹簧端子3. 卡扣端子：分为单向卡扣和双向卡扣两种4. 快装端子：适用于快速连接和快速拆卸的场景5. 焊接端子：通过焊接方式与导线相连接二、端子的功能：1. 电气连接：端子作为导线与电气设备之间的连接方式，可有效传输电能2. 机械固定：端子能够牢固固定导线，保证连接的可靠性3. 绝缘保护：端子的外壳和内部结构能够提供绝缘保护，防止电流泄露和安全事故发生4. 可更换性：端子的设计使其可以方便更换和维修5. 紧凑型设计：一些特殊领域需要小型的端子，以适应有限的空间条件三、端子的安装方法：1. 导线插入：将导线插入端子的插槽中，通过插头固定导线2. 螺母固定：使用螺纹端子，通过紧固螺母将导线固定3. 压接式：用工具将导线与端子的压合区域紧密连接4. 焊接：使用焊接工艺将导线与端子焊接在一起5. 快装型：采用特殊的连接结构，使得能够快速连接和拆卸导线四、端子的常见问题及解决方案：1. 连接不良：检查连接是否松动，重新固定或更换端子2. 导线断裂：检查导线是否受损，及时更换3. 电气接触不良：清洁端子和导线，确保良好的接触4. 端子损坏：检查端子是否受损，及时更换5. 绝缘破损：检查绝缘层是否完好，针对性修复或更换五、端子的维护保养：1. 定期检查：检查端子是否松动、损坏或腐蚀，及时处理2. 清洁保养：定期清洁端子和导线，防止积尘和腐蚀3. 防尘防潮：确保端子处于干燥和无尘的环境中4. 防过载：合理选择端子的额定电流和上限温度，避免过载5. 正确使用：按照使用说明进行安装和拆卸端子，避免操作错误总结:本文介绍了端子的种类、功能、安装方法，以及常见问题的解决方案和维护保养的方法。
端子压接培训教学文案
端子类型和结构
2、 <闭口形> 端子
B、PIDG圆筒端子
Knorr-Bremse Group
端子类型和结构
2、 <闭口形> 端子
B、PIDG 圆筒端子铆压形状
绝缘包筒统一为三角形铆压 导体包筒分为方形和月牙形两种
月牙形
Knorr-Bremse Group
三角形 方形
Knorr-Bremse Group
外观标准和检测标准
❖ 打端子外观不良
绝缘包筒至少有180度范围能
完好包住线材绝缘部分为允收.
绝缘包筒未能完全闭合,但未 闭合部分小于45度的开角为允收.
太 松
绝缘包桶将绝缘外 被刺破了！
太 紧
Knorr-Bremse Group
外观标准和检测标准
❖ 打端子外观不良
Knorr-Bremse Group
正确的压接
压接线芯过程
Knorr-Bremse Group
正确的压接
正确的剥线长度和放线位置
Knorr-Bremse Group
正确的压接
端子机正确的放线位置 (侧送料)
线芯压接刀片 绝缘皮压接刀片
切料刀压件
切料刀 切料刀支架
Knorr-Bremse Group
铆压后端子各部位的标准状况： • 对于绝缘端子 要求线材被绝缘包桶固定于端子中部， 且绝缘包桶呈对称规则形状。
Knorr-Bremse Group
外观标准和检测标准
❖ 打端子外观不良
铆压后端子各部位的标准状况：
对于无绝缘包桶的端子，应在导体包桶与导线绝缘之间 保留50%导线OD大小的距离（下图C约为1/2OD）
端子培训学习资料共2文档
在现代电子技术领域中，端子是连接电路的重要组成部分。
它们提供了可靠的连接和信号传输，不仅能够确保电子设备正常运行，还能提高系统性能和可靠性。
因此，掌握端子的使用和维护技能对于电子工程师和电器技术人员来说至关重要。
1.端子的基本概念
1.1端子的定义和作用
1.2端子的主要特点和功能
1.3端子在电子系统中的应用范围
2.端子的分类
2.1按用途分类
2.1.1电源端子
2.1.2信号端子
2.2按结构分类
2.2.1弹簧式端子
2.2.2螺旋式端子
2.2.3刀片式端子
3.端子的安装方法
3.1端子的选择和安装规范
3.2端子安装的步骤和注意事项
3.3端子的固定和连接方法
4.端子的维护技巧
4.1定期检查端子的连接状态4.2清洁端子以确保良好的接触
4.3端子的绝缘和防护
5.端子故障排除和维修
5.1常见的端子故障类型
5.2端子故障排除的方法和步骤5.3端子的维修和更换技巧。
端子机培训教材(二)2024
端子机培训教材（二）引言概述：本文是端子机培训教材的第二部分。
通过本教材，我们旨在帮助读者全面了解端子机的相关知识和操作技能，提高他们的实际操作能力。
本文将重点介绍端子机的使用技巧和常见故障处理方法。
一、端子机的使用技巧：1. 熟悉端子机的基本组成：液晶显示屏、操作按钮、输入接口等。
2. 掌握端子机的启动和关机操作。
3. 学会设置端子机的基本参数，如日期、时间、语言等。
4. 熟悉端子机的菜单结构和各个菜单的功能。
5. 掌握端子机的数据输入方法，如密码输入、金额输入等。
二、端子机的操作技巧：1. 熟练使用端子机的支付功能，包括银行卡支付、支付宝支付等。
2. 掌握端子机的查询功能，如余额查询、交易记录查询等。
3. 学习使用端子机的打印功能，包括打印小票、打印账单等。
4. 熟练掌握端子机的退款操作方法，了解退款的流程和规定。
5. 学会处理端子机可能出现的异常情况，如卡钞、卡顿等。
三、端子机常见故障的处理方法：1. 遇到无法启动的情况时，按照故障排查流程进行排查。
2. 如果端子机无法读取银行卡，可以尝试清洁读卡器或更换读卡头。
3. 当端子机反应迟钝或死机时，可以尝试重启或重新插拔电源线。
4. 遇到打印故障时，检查打印机的纸张状况和墨盒是否正常。
5. 对于其他故障，及时联系维修人员或客服部门寻求帮助。
四、如何保养端子机：1. 定期清洁端子机的外壳、液晶屏和按键，避免灰尘和污渍对其正常运行的影响。
2. 保持端子机的工作环境干燥和通风良好，避免受潮或过热造成故障。
3. 注意保护端子机的电源线和数据线，避免损坏或接触不良。
4. 定期检查端子机的零部件和连接线，如发现松动或破损，应及时修复或更换。
5. 注意端子机的使用方法，避免不正当的操作造成损坏。
五、总结：通过本文的学习，读者应能够掌握端子机的使用技巧、操作技巧和故障处理方法，提高自己的实操能力。
同时，加强对端子机的保养和维护，能够延长其使用寿命并确保其正常运行。
2024版端子压接知识培训(IPC620)
根据测试结果，微调压接参数，以获 得最佳压接效果。
通过拉力测试和导通测试，验证端子 压接的可靠性。
优化建议和提高生产效率措施
01
采用自动化设备和智能 传感器，实现压接参数 的实时监测和调整。
02
03
04
引入机器视觉技术，对 压接质量进行在线检测 和分类。
实施精益生产理念，优 化生产流程和减少浪费， 提高生产效率。
1 2
IPC620标准的定义和作用 IPC620是电子工业连接器的压接标准，规定了 压接工艺的要求、质量评估和验收标准，确保电 子连接器的可靠性和稳定性。
IPC620标准的适用范围 适用于电子工业中使用的各种类型连接器的压接， 如线对线、线对板、板对板等连接方式。
3
IPC620标准的历史和发展
随着电子工业的发展，连接器的压接技术不断改 进，IPC620标准也不断更新和完善，以适应新 的技术和市场需求。
全自动压接机
适用于大批量生产，生产 效率高，自动化程度高， 可减少人工干预和误差。
设备选型依据和建议
01
02
03
04
生产需求
根据生产批量、生产周期和交 货期等要求，选择适合的设备
类型。
产品质量
优先选择能够保证产品质量稳 定的设备，如具有高精度、高
稳定性和可靠性的设备。
操作便捷性
选择易于操作和维护的设备， 以降低操作难度和减少停机时
端子压接材料选择与处理
导线类型及规格选择
导线类型
根据使用环境和电流要求选择合 适的导线类型，如单股线、多股
绞线、镀锡线等。
导线规格
根据电流负载和机械强度要求选择 合适的导线规格，如线径、截面积 等。
绝缘层
端子压接培训

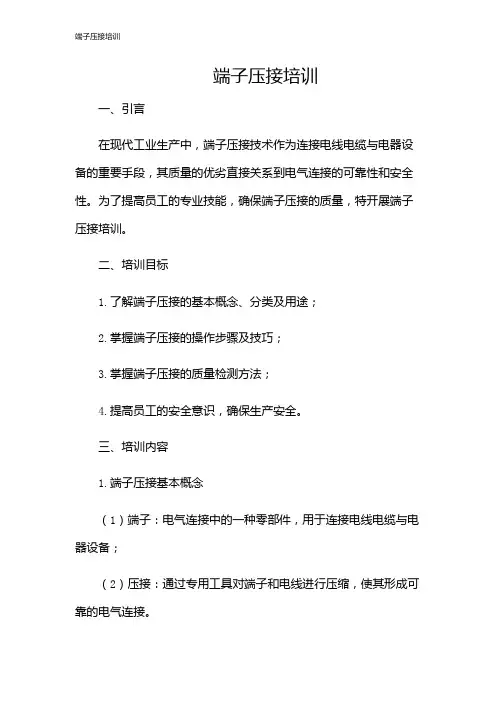

端子压接培训一、引言在现代工业生产中，端子压接技术作为连接电线电缆与电器设备的重要手段，其质量的优劣直接关系到电气连接的可靠性和安全性。
