青岛地铁线网规划详解
青岛市城市轨道交通第三期建设规划(2020-2025年)环境
青岛市城市轨道交通第三期建设规划（2020-2025年）环境影响报告书（简本）评价单位：中海环境科技（上海）股份有限公司建设单位：青岛地铁集团有限公司2019年10月一、规划方案概述根据《青岛市城市轨道交通第三期建设规划（2020-2025年）》，本次建设规划方案包括2号线二期东段、5号线、6号线二期南段、7号线二期北段、9号线一期、12号线和15号线一期，共计7条线路，总规模为207.8km。
共设车站128座。
本次公示方案为阶段性方案，随着项目的实施进程及环评工作的进展，相关信息将完善或调整，最终规划方案以批复为准。
二、环境影响评价主要结论（一）声环境影响分析与评价从声环境保护的角度，部分高架线周围分布着噪声敏感建筑物，须采取道床减振、设置声屏障等综合环境保护措施降低轨道交通对沿线声环境敏感区的影响。
只要在设计阶段合理选择设备的位置、型号，并辅以风道消声器及隔声措施，风亭、冷却塔噪声可控制到可接受水平。
车辆段与停车场内检修、洗车等作业噪声，只要合理布局，厂界噪声一般可满足2类区厂界标准。
（二）振动环境影响分析与评价（1）虽然地下线路的振动影响较突出，且沿线的既有或规划敏感建筑相对集中，但由于地铁振动的污染振动治理措施较为成熟，在规划实施中可根据沿线建设情况对待开发区域轨道交通线路两侧进行空间用地控制，必要时根据具体振动影响的程度选择相应的治理措施，轨道交通振动影响一般不会成为建设规划实施的制约因素。
（2）二次结构噪声源于轨道交通车辆与轨道的振动，降低轨道交通振动就可以相应减轻二次结构噪声影响，采取浮置板道床、弹性短轨枕等减振等措施也可以从根本上减轻二次结构噪声影响。
（三）地表水环境影响分析与评价（1）本规划实施期间，施工期污水主要来自轨道工程实施过程中产生的生产污水、生活污水及由地表径流导致的污染物入渗；轨道交通运营期污水主要来自于沿线车站、控制中心、停车场和车辆段排放生产废水和生活污水。
（2）规划实施后，各站点、控制中心、车辆段及停车场排放的污水量占青岛市污水总处理能力的比重非常小，污水中主要污染物排放的总量也较小，基本不会增加青岛市市政污水处理的负荷，对地表纳污水体产生的影响较小。

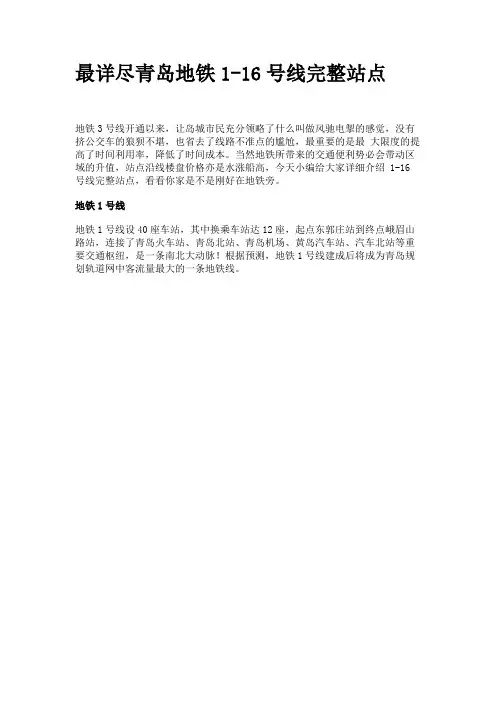

最详尽青岛地铁1至16号线站点
最详尽青岛地铁1-16号线完整站点地铁3号线开通以来，让岛城市民充分领略了什么叫做风驰电掣的感觉，没有挤公交车的狼狈不堪，也省去了线路不准点的尴尬，最重要的是最大限度的提高了时间利用率，降低了时间成本。
当然地铁所带来的交通便利势必会带动区域的升值，站点沿线楼盘价格亦是水涨船高，今天小编给大家详细介绍 1-16号线完整站点，看看你家是不是刚好在地铁旁。
地铁1号线地铁1号线设40座车站，其中换乘车站达12座，起点东郭庄站到终点峨眉山路站，连接了青岛火车站、青岛北站、青岛机场、黄岛汽车站、汽车北站等重要交通枢纽，是一条南北大动脉！根据预测，地铁1号线建成后将成为青岛规划轨道网中客流量最大的一条地铁线。
地铁1号线地铁2号线地铁2号线计划2017年底前实现东段通车，全线2018年通车。
据了解，青岛地铁2号线一期工程线路全长25.2公里，均为地下线，途经市北区、市南区、崂山区、李沧区四个区。
全线共设车站22座，均为地下站。
建设范围起自泰山路站，止于李村公园站，共有换乘站8站。
地铁2号线地铁3号线青岛地铁3号线平均站间距1.16公里，列车设计时速35公里，从一个地铁站到下一站仅需两分钟！线路全长25.2公里，设车站22座。
起点青岛北站到终点火车站。
地铁3号线地铁4号线线路自人民会堂站起到达终点沙子口站（预留远期延伸至大河东的条件）。
线路长约26.3km，全部为地下线，共设21座车站，其中换乘站10座。
设车辆段及综合基地1座，位于线路东端的崂山区。
地铁4号线地铁5号线线路自湖岛起，沿瑞昌路向西南延伸，再折向南沿鞍山一路、鞍山二路、镇江北路、镇江路，再向东沿江西路、香港中路、麦岛路到达麦岛。
全长13.5千米，拟设站12座。
计划于2018年以后开工建设。
地铁5号线地铁6号线青岛市地铁6号线一期工程(辛屯路站～生态园站)位于青岛市黄岛区，工程起点为辛屯路站，终点为生态园站，线路长度29.89km，其中地下线 26.13km，敞口段0.2km，高架线3.56km，共设20座车站，其中地下站17座，高架站3座。

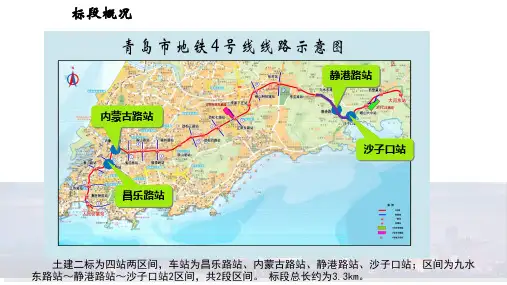

青岛地铁4号线初步设计专家评审汇报-昌乐路站
昌乐路站 M4 M5
华阳路
昌邑路
4号线车站原站位位于华 阳路与昌邑路的交叉路口， 后考虑与远期5号线换乘， 车站站位沿华阳路向南挪动 约300m，设置于华阳路与昌 乐路交叉路口。
三 车站设计的重点、难点 2.车站站位
191m高层
125m高层
曲线半径350
M4
曲线半径500
单停车线
M5
由于4号线线路从泰山路站穿华强地块191m高层（距离线路中心线9.5m）和125m高层（距离线路中心线 15m）间空隙转至华阳路，沿华阳路向北转至内蒙古路，4号线昌乐路站后设单停车线，两端曲线线路限制站 位。
2号线利津路站 1号线广饶路站
5号线延安二路站
四 车站方案研究
1、车站方案1 2、车站方案2 3、车站方案比较表
四 车站方案研究 1.车站方案1
亚海大酒 店（军属）
军队
大成公馆
2号风亭组
M4
1号风亭组
华阳慧谷
A号出入口
和谐家园 莫泰酒店
B号出入口 换乘通道
M5
4号线车站平面线位受控，轨面埋深34.537.8mm，主要位于微风化岩层中，地质条件 可以暗挖。华阳路地面交通繁忙，道路狭窄 ，交通疏解、管线迁改均较困难。车站站位 稳定，附属充分利用华阳慧谷小区及莫泰酒 店前较宽绿化带及拆迁7天酒店，将车站风亭 合理布置，减少占地。
注：（本站换乘客流仅提供远期早高峰客流。）
二 设计边界条件 2.限制性建构筑物
军队
昌乐河暗 渠
亚海大酒 店（军属 ）
大成公馆 住宅小区
莫泰酒店
和谐家园 住宅小区
华阳慧谷 住宅小区
站址北侧有亚海大酒店（军属）、军队、大成公馆住宅小区等，南侧有华阳慧谷住宅 小区、和谐家园住宅小区、莫泰酒店等。沿昌乐路南侧有一昌乐河暗渠，宽10m，高1.8m。

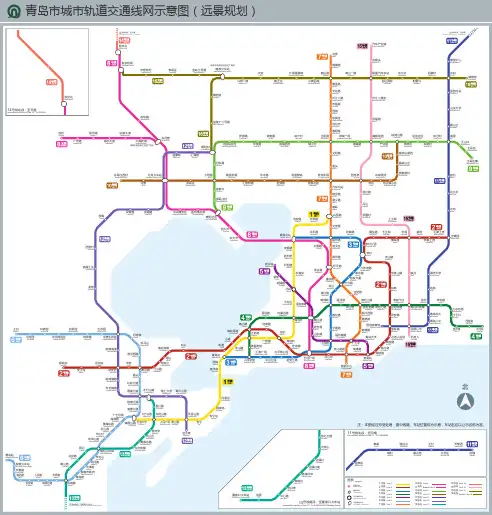

青岛市城市地铁线路图、轨道交通线网示意图
西流亭
XILIUTING
北杨头
BEIYANGTOU
博览中心
BOLANZHONGXIN
即墨汽车东站
JIMOQICHE DONGZHAN
丽山国际
LISHANGUOJI
东九村
DONGJIUCUN
射箭口
SHEJIANKOU
后寨村
HOUZHAICUN
长江二路东
CHANGJIANGERLU East
中德生态园
ZHONGDESHENGTAIYUAN
疏港高速
SHUGANGGAOSU
柳花泊
LIUHUABO
安子沟
ANZIGOU
泥沟泊
NIGOUBO
辛安西
XIN’AN West
前湾港路
QIANWANGANGLU
齐长城路
QICHANGCHENGLU
河套
HETAO
罗家营
LUOJIAYING
龙海路
LONGHAILU
CHAOYANGSHAN CBD
东方影都
DONGFANGYINGDU
北京路
辛屯山
BEIJINGLU
XINTUNSHAN
两河路
泰山路
TAISHANLU
LIANGHELU
天津路
TIANJINLU
胶南市政府
石桥路
SHIQIAOLU
JIAONANSHIZHENGFU
青岛路
QINGDAOLU
长安路
CHANGANLU
夏庄路
XIAZHUANGLU
李村公园
LICUNGONGYUAN
下王埠
XIAWANGBU
长涧
青岛地铁4号线设计评审汇报-人民会堂站~青医附院站~江苏路站~泰山路站~昌乐路站~内蒙古路站区间
天后宫
军事区别墅
区间在YCK0+780～855 下穿3栋军事管理区的 2层别墅房屋，隧道埋 深约28米。
3号线隧道
青医附院 基督教堂
区间在ZCK1+576～665下穿5栋1～3层居 民楼，包括萧军萧红舒群故居，根据调 查资料，其基础为柱下独立基础，隧道 埋深约45米。
房屋及商铺
区间在YCK2+690～765下穿7栋2～6层商 铺，隧道埋深约40.1米。
八 存在问题及建议
1）该段区间下穿建筑物较多，且穿越断层较多，需要根据详勘报告，并结合青岛地铁2号线TBM施 工经验，制定更完善的措施；
2）该段TBM区段运距较长，且大部分采用二衬过站方式通过相关暗挖车站，初步考虑昌乐路站大 里程段配线段设置交叉道岔，保证TBM进管片、出渣顺利。
3）人民会线路半径，其中人青区间最小为320m，设 计拟采用宽度1.2m的管片，并进行一定程度的扩挖，对掘进精度及拼装质量要求较高。
五 区间设计重难点 穿越断层
人民会堂站~内蒙古路站地质纵断面 人民会堂站～江苏路站区间分布有F1～F5、 F18～F20断层（其影响宽度为9～83m），江苏路站～内蒙古路站分布有 F6～ F11断层（其影响宽度为30～150m）。区间通过时存在拱顶下沉及TBM机械卡机的危险。采取措施： 1）在区间过破碎带范围时，掘进过程中，适当减小TBM推力，控制掘进速度，掘进通过后，及时施工衬砌。 2）通过超前地质钻孔进行预判，对破碎带发育段，提前进行地面注浆加固。
二 线路纵断面概况 江泰区间
胶宁高架路 中风化煌斑岩
御苑山水
TBM法
1号线江苏路站
微风化花岗岩
矿山法
1）区间最大线路纵坡25‰，最小纵坡为0‰ ，轨面埋深25.4m～43.7m。 2）洞身穿越地层主要为微风化花岗岩，局部穿越断层（共3条）。 3）本区间地下水对混凝土结构具有微～弱腐蚀性；对钢筋混凝土结构中的钢筋在干湿交替下具有弱～中腐蚀性，在长期浸水下具有 微腐蚀性。

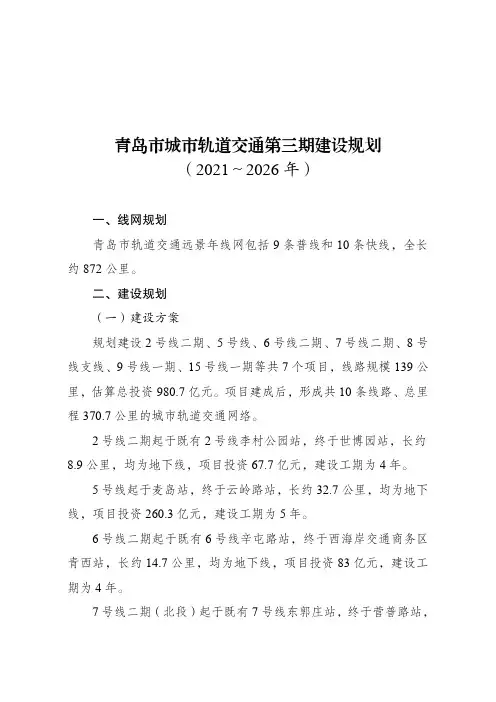

青岛地铁规划
青岛市城市轨道交通第三期建设规划（2021～2026年）一、线网规划青岛市轨道交通远景年线网包括9条普线和10条快线，全长约872公里。
二、建设规划（一）建设方案规划建设2号线二期、5号线、6号线二期、7号线二期、8号线支线、9号线一期、15号线一期等共7个项目，线路规模139公里，估算总投资980.7亿元。
项目建成后，形成共10条线路、总里程370.7公里的城市轨道交通网络。
2号线二期起于既有2号线李村公园站，终于世博园站，长约8.9公里，均为地下线，项目投资67.7亿元，建设工期为4年。
5号线起于麦岛站，终于云岭路站，长约32.7公里，均为地下线，项目投资260.3亿元，建设工期为5年。
6号线二期起于既有6号线辛屯路站，终于西海岸交通商务区青西站，长约14.7公里，均为地下线，项目投资83亿元，建设工期为4年。
7号线二期（北段）起于既有7号线东郭庄站，终于营普路站，长约12.8公里，均为地下线；7号线二期（南段）起于既有7号线兴国路站，终于沧口站，线路长约3.7公里，均为地下线。
项目投资130.1亿元，建设工期为4年。
8号线支线起于既有8号线大涧站，终于泸州路站，长约18.8公里，均为地下线，项目投资114.9亿元，建设工期为4年。
9号线一期起于海西村站，终于供电所站，长约16.6公里，均为地下线，项目投资125.9亿元，建设工期为5年。
15号线一期起于下王埠站，终于四方厂站，长约30.8公里，均为地下线，项目投资194.8亿元，建设工期为5年。
规划建设智能维保中心1座，项目投资4亿元。
（二）主要技术标准2号线二期、6号线二期、7号线二期、8号线支线与原线路设计标准一致，采用B型车；5号线、9号线一期、15号线一期均采用B型车6辆编组，其中5号线最高运行时速80公里，9号线一期最高运行时速100公里，15号线一期最高运行时速120公里。
在规划实施阶段，支持采用全自动运行技术装备，提高关键技术保障能力，进一步优化车型、速度等主要技术标准和运营组织方案，为发展预留空间。
青岛地铁M1最新规划和建设
青岛市环保局对“青岛地铁1号线工程”进行首次环评公示，这意味着在备受岛城市民关注的青岛地铁一期工程M3号线和M2号线（一期工程）正式开工建设后，即将开启我市的第三条地铁M1号线的建设工程。
4月中旬，市规划局副局长做客民生在线时曾透露，对于地铁1号线（黄岛区江山路---城阳区东郭庄）已列入第二轮建设规划，目前该规划已上报国家审批。
待最终批复后将根据国家批复要求进行具体设计和施工组织安排，时隔一月，便迎来了地铁M1号线首次环评的好消息。
地铁M1号线39个站点中的部分规划站点图根据公示显示，此次环评的地铁M1号线共穿越青岛市5大行政区域，分别为黄岛区、市南区、市北区、李沧区和城阳区，整个M1号线共设车站39座，其中地下站38座，高架站1座，平均站间距1569m，线路全长为60.1km。
全线将设置1座车辆基地和1座停车场。
控制中心设置在黄岛区，与地铁M1号线、M6号线和轨道交通快线R3同时共享。
在途经线路方面，公示显示地铁M1号线自黄岛峨眉山路与长江路交叉口，沿长江中路、长江东路、滨海大道、跨海向北进入青岛主城区，线路进入主城区后沿费县路向东左转穿过青岛火车站广场，沿即墨路北侧、胶州路、和兴路、人民路、四流南路、胶济铁路东侧、仓安路、兴华路、重庆路、风岗路、中城路、209省道最终到达东郭庄（S209和青新高速交叉处西南处）。
在按照上报国家审批的二期建设规划中，除地铁M1号线外，岛城还即将陆续开工建设地铁M4号线和M6号线，开工建设时间为2014-2019年。
近日市规划局副局长刘敏做客《民生在线》时还向网友们表示，根据市政府批复的《青岛市轨道交通线网规划（2012年）》，我市规划市区轨道交通和轨道交通快线共19条，长约814.5公里，市区轨道交通线路10条，长约353.7公里，其中地铁M1号线至M8号线，线网总长227公里，预测到2020年，客运量可达122万乘次，占公交总运量的17% 。
另外新建轨道交通快线9条，长约460.8公里。
《青岛市城市综合交通规划(2008-+2020)...
《青岛市城市综合交通规划（2008－2020）》解读随着我市社会经济的快速发展，为更好的发挥道路对城市发展的支撑作用，落实“环湾保护、拥湾发展”的战略思路，积极推进我市轨道交通建设，市规划局迅速展开了青岛市城市综合交通规划的修编工作。
目前，《青岛市城市综合交通规划（2008－2020）》编制完成。
《规划》分为12个章节、两万余字，涵盖了远期交通规模预测、城市交通发展战略、对外交通系统规划、道路系统规划、物流货运系统规划、停放车系统规划、交通管理系统规划等城市交通的各个方面，为我们清晰地描绘出未来青岛的立体交通框架。
该《规划》由青岛市规划局根据市委、市政府部署组织编制，由上海市城市综合交通规划研究所和青岛市城市规划设计研究院共同承接编制。
构建高效、便捷、舒适、安全、环保的现代化综合交通服务体系本次规划范围与城市总体规划一致，重点研究范围为中心城区，面积1408平方公里；对外交通部分兼顾市域，面积10654平方公里。
据了解，规划专家通过建立青岛市交通预测模型，采用“四阶段”法进行交通需求预测，得到以下预测结果：2020年，居民一日出行总量由现在776万人次/日增加到1276万人次/日；机动车发展规模由现在52.3万辆增加到120万辆左右，千人拥有率由149辆增加到220－280辆；公交出行比重由现在21.5%提高到35％左右，其他机动化出行由现在31％提高到41％左右；公交车辆由现在5030标台增加到12000－13000标台；前湾港疏港交通由现在约4万标准货车/日增加到10－12万标准货车/日。
规划提出了未来交通体系发展总目标：营造一个与城市性质和职能相匹配的、相协调的，以人性化、生态化、集约化为特征的安全、清洁、高效的综合交通运输体系。
在发展模式上，将建立以公共交通为主导、小汽车适度发展、非机动化交通得到提倡、多种交通方式并存的交通发展模式。
规划提出了构建“高效、便捷、舒适、安全、环保”的交通服务体系的目标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图
背景资料
1987年青岛市开始筹建地铁工程。
1991年国家计委对青岛地铁一期工程批准立项，即老“三线一环”规划的一号线，当时规划是起于火车站，止于胜利桥。
2000年青岛地铁一号线工程试验段竣工验收。
2009年4月通过国家住建部组织的专家评审。
6月26日，青岛地铁一期工程（M3线）试验段开工。
7月13日，青岛市轨道交通建设规划顺利通过国家发改委、住建部审查，呈报国务院审
批。
8月13日，《青岛市城市快速轨道交通建设规划（2009-2016年）》顺利获得国家批复。
建设中的线路
青岛地铁初期工程（M3线&M2线，2009-2016年）
2009年8月13日，经国务院同意，国家发展改革委印发《青岛市城市轨道交通近期建设规划（2009-2016年）》。
至此，青岛城市轨道交通建设规划获得国家批准，为地铁工程建设奠定了坚实基础。
国务院认为，青岛市建设快速轨道交通项目，符合国家有关政策和城市发展规划要求，在经济总量、人口规模、客流量和财政实力等方面，均达到了现阶段申报发展城市快速轨道交通的基本条件。
这在青岛城市交通建设史上，具有标志性、里程碑意义。
城市轨道交通建设的实施，也将把青岛城市建设和发展带入一个崭新的时代。
《青岛市城市轨道交通近期建设规划（2009-2016年）》涉及两条线路，分别是地铁M3线和M2线一期工程，长约54公里，总投资约300亿元。
青岛地铁一期工程（M3线，2009-2014年）
青岛地铁一期工程（左图红线）自青岛火车站至青岛火车北站，全长24.9公里，全部为地下段，共设22个站点，车辆段及综合维修基地一座和控制中心一座，总投资约130亿元，建设年限为2010年至2014年；其中试验段工程先期于2009年6月27日开工，试验段河西车站位于黑龙江路西侧，为地下双层岛式车站，车站长200米，建筑总面积约为10640平方米，区间长1150米。
试验段总投资约2.9亿元。
据测算，2014年一期工程建成后，预计日输送客流将达23.5万人次。
地铁一期工程站点：火车站、大学路、汇泉广场、天泰体育场、太平角、湛山、五四广场、江西路、宁夏路、敦化路、辽阳西路、清江路、双山、长沙路、河西、海尔路、万年泉路、李村、君峰路、重庆路、永平路、青岛北站。
青岛地铁二期工程（M2线一期工程，2012年-2016年）
青岛地铁二期工程（即M2号线一期工程，上图绿线）自西镇至金水路，线路规划长约29.6公里，共设27个总投资约162亿元，建设年度为2012至2016年。
M2号线一期工程自市北区经市南区、崂山区到李沧区，具体的线路走向已基本确定，但站点的位置还在不断论证和
调整。
远景规划
在《青岛市城市综合交通规划（2008－2020年）》中，远景市区轨道交通线网由8条线路（M1—M8线）组成，线网总长227公里，覆盖七区，日客运量122万人次。
预测2020年轨道交通日客运量达122万乘次，占公交总运量的17% ；轨道网单向高峰高断面流量基本都在1.2万人次以上；平均客运强度达1.49万乘次/公里。
青岛地铁M1线：中山路—城阳。
线路自中山路起经台东、铁路青岛北站、流亭机场，到达城阳。
青岛地铁M2线：太行山路—李沧东部。
线路经黄岛区政府、薛家岛、青岛火车站、台东、市政府、啤酒城、李村，到达李沧东部。
：青岛火车站—铁路青岛北站。
自青岛火车站起向东，经第一海水浴场、市政府、李村，到达铁路青岛北站。
青岛地铁M4线：泰山路—沙子口。
自泰山路起，经过海泊桥、沿辽阳路向东经汽车东站、到达沙子口。
青岛地铁M5线：大麦岛—湖岛。
自大麦岛起，经辛家庄，沿江西路、山东路，到达终点湖岛。
青岛地铁M6线：井冈山路—王台：是一条贯穿黄岛区的L型线路。
自太行山路站起沿着团结路向北,经辛安、红石崖、到达终点王台镇站。
青岛地铁M7线：黄岛轮渡—柳花泊：是一条横贯黄岛区的东西向线路，自黄岛码头站起沿黄河路经辛安到柳花泊。
青岛地铁M8线：铁路青岛北站—即墨南泉：是一条纵贯红岛区南北、连接青岛城区的线路。
自青岛北站起，向西过海经过红岛、上马街办、棘洪滩，到即墨南泉。
