【CN110261692A】母线干线热循环测试装置及其测试方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910287209.3(22)申请日 2019.04.11(71)申请人 浙江三辰电器股份有限公司地址 323900 浙江省丽水市青田县油竹街道江滨路6号(72)发明人 徐永福 周伟 郭巍 夏杰 吕晓豪 (74)专利代理机构 杭州斯可睿专利事务所有限公司 33241代理人 周涌贺 丁晓光(51)Int.Cl.G01R 31/00(2006.01)G01N 25/20(2006.01)
(54)发明名称母线干线热循环测试装置及其测试方法(57)摘要一种母线干线热循环测试装置，包括母线槽热循环电源主机、母线槽热循环电源辅机、母线干线、热电偶、连接铜母排、软连接和测试铜导线，进行母线干线热循环测试。本发明有益的效果是：解决了传统母线干线系统温升试验存在的设备体积大、试验耗时长、能耗较高、效率较低和操作灵活性差的问题，通过该母线干线热循环测试装置及其测试方法，自动实现母线干线系统热循环的测试，使用效果好，
利于推广。
权利要求书1页 说明书6页 附图4页CN 110261692 A2019.09.20
CN 110261692
A1.一种母线干线热循环测试装置，其特征在于：包括母线槽热循环电源主机(1)、母线槽热循环电源辅机(2)、母线干线(3)、热电偶(4)、连接铜母排(5)、软连接(6)和测试铜导线(7)，所述母线槽热循环电源主机(1)与母线干线(3)连接，所述母线槽热循环电源辅机(2)与母线干线(3)连接。2.根据权利要求1所述的母线干线热循环测试装置，其特征在于：所述母线干线(3)上具有母线干线分接单元(31)、母线干线输入端(32)，所述母线槽热循环电源主机(1)通过连接铜母排(5)、软连接(6)与母线干线输入端(32)连接，所述母线槽热循环电源辅机(2)通过测试铜导线(7)与母线干线分接单元(31)连接，所述母线槽热循环电源主机(1)连接热电偶(4)，所述热电偶(4)连接母线干线(3)，所述母线干线(3)上具有母线干线末端(33)。3.根据权利要求1所述的母线干线热循环测试装置，其特征在于：所述母线槽热循环电源主机(1)与母线槽热循环电源辅机(2)通过R485通讯接口连接，或者通过WIFI无线通讯连接。4.根据权利要求1所述的母线干线热循环测试装置的测试方法，其特征在于，包括如下步骤：(一)、母线槽热循环电源主机(1)输出端通过铜母排(5)、软连接(6)与母线干线输入端(32)三相连接，母线槽热循环电源辅机(2)输出端通过标准测试铜导线(7)与母线干线分接单元(31)输出端三相连接；母线干线输出末端(33)用铜母排直接短接；(二)、母线槽热循环电源主机(1)通过航空插座多点热电偶(4)分布在母线干线(3)上，进行多点采集点；(三)、母线槽热循环电源主机(1)和母线槽热循环电源辅机(2)分别上电，操作电源主机人机界面设定母线干线(3)总电流、分接单元电流、循环次数、循环时间，并启动电源，使母线干线及分接单元分别达到测试额定电流；(四)、当母线干线(3)温升达到一个恒定值，母线干线温度测量点的温升变化不超过1k/h时符合标准恒温要求，母线干线热循环测试系统自动投入热循环试验，实现母线槽热循环电源主机(1)和母线槽热循环电源辅机(2)控制同时启停，并自动记录过程测试温度，84次循环后停止试验，完成热循环试验，
并记录实验过程母线干线温度。权 利 要 求 书1/1页
2CN 110261692 A
【CN110046069A】一种存储性能测试的方法、装置、设备及可读存储介质【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910299746.X(22)申请日 2019.04.15(71)申请人 苏州浪潮智能科技有限公司地址 215100 江苏省苏州市吴中区吴中经济开发区郭巷街道官浦路1号9幢(72)发明人 刘清林 张一罡 (74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 罗满(51)Int.Cl.G06F 11/26(2006.01)
(54)发明名称一种存储性能测试的方法、装置、设备及可读存储介质(57)摘要本发明公开了一种存储性能测试的方法，通过获取目标卷，读取目标卷的存储定义SD项和卷标识lun项，并根据存储定义SD项和卷标识lun项修改初始配置文件得到测试配置文件，再调用Vdbench软件根据测试配置文件执行对目标卷的测试，实现了利用Vdbench软件对存储性能进行自动测试，无需测试人员手动配置以及手动启动测试，避免人工配置造成的读取错误、编写错误，提高了存储性能测试的效率，减轻了测试人员的工作压力。本发明还公开一种存储性能测试的装置、设备及可读存储介质，
具有上述有益效果。
权利要求书1页 说明书6页 附图3页CN 110046069 A2019.07.23
CN 110046069
A1.一种存储性能测试的方法，其特征在于，包括：获取目标卷；读取所述目标卷的存储定义SD项和卷标识lun项，并根据所述存储定义SD项和所述卷标识lun项修改初始配置文件，得到测试配置文件；调用Vdbench软件根据所述测试配置文件执行对所述目标卷的测试。2.根据权利要求1所述的方法，其特征在于，所述获取目标卷，具体包括：识别目标存储系统中的全部卷；根据预设的标识在全部所述卷中获取所述目标卷。3.根据权利要求2所述的方法，其特征在于，所述根据预设的标识在全部所述卷中获取所述目标卷，具体包括：根据第一预设规则将所述标识生成正则表达式；利用所述正则表达式在全部所述卷中获取所述目标卷。4.根据权利要求2所述的方法，其特征在于，所述标识具体为创建时间。5.根据权利要求1所述的方法，其特征在于，所述初始配置文件包括预设格式的配置命令、运行定义RD项和工作负载定义WD项。6.根据权利要求5所述的方法，其特征在于，还包括：接收对所述运行定义RD项和所述工作负载定义WD项的设置。7.根据权利要求1所述的方法，其特征在于，还包括：接收所述Vdbench软件对所述目标卷的测试结果；根据第二预设规则分析所述测试结果，并将分析结果生成测试报告。8.一种存储性能测试的装置，其特征在于，包括：获取单元，用于获取目标卷；配置单元，用于读取所述目标卷的存储定义SD项和卷标识lun项，并根据所述存储定义SD项和所述卷标识lun项修改初始配置文件，得到测试配置文件；调用单元，用于调用Vdbench软件根据所述测试配置文件执行对所述目标卷的测试。9.一种存储性能测试的设备，其特征在于，包括：存储器，用于存储指令，所述指令包括权利要求1至7任意一项所述存储性能测试的方法的步骤；处理器，用于执行所述指令。10.一种可读存储介质，其上存储有计算机程序，其特征在于，所述计算机程序被处理
【CN110206624A】一种混合动力车辆排放后处理系统的温度控制装置及方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910340761.4(22)申请日 2019.04.25(71)申请人 中国汽车技术研究中心有限公司地址 300300 天津市东丽区先锋东路68号 申请人 中汽研（天津）汽车工程研究院有限公司(72)发明人 钟祥麟 高继东 刘双喜 郑雪龙 李振国 任晓宁 李凯祥 邵元凯 (74)专利代理机构 天津滨海科纬知识产权代理有限公司 12211代理人 杨慧玲(51)Int.Cl.F01N 9/00(2006.01)F01N 11/00(2006.01) (54)发明名称一种混合动力车辆排放后处理系统的温度控制装置及方法(57)摘要本发明提供了一种混合动力车辆排放后处理系统的加热和温度控制装置，包括温度传感器、排放后处理系统、温度传感器、电磁阀、排气管、监测及控制模块、加热循环管路、电加热器、耐高温循环气泵、泄压管路、泄压阀、发动机、动力电池、整车控制器和压力传感器。本发明可使发动机在起动之前将排放后处理系统加热至工作温度，保证发动机有害排放物得到高效率转化，保护环境；温度控制装置中加热循环管路的设置可大大提高回路气体的加热效率，同时采用了排放后处理系统的热力学模型和监测及控制模块中的PID控制策略，可根据排放后处理系统实际温度的改变调整温度控制装置对其加热的功率；温度控制装置带有泄压管路，降低了发生
危险的可能性。
权利要求书2页 说明书6页 附图3页CN 110206624 A2019.09.06
CN 110206624
A1.一种混合动力车辆排放后处理系统的温度控制装置，其特征在于：包括设置在发动机的排气管上的排放后处理系统，排放后处理系统的入口处设有第一温度传感器，用于测量入口温度，排放后处理系统的出口处设有第二温度传感器，用于测量出口温度，排放后处理系统的下游的排气管内设有压力传感器，排放后处理系统的下游的排气管上设有第一电磁阀，排放后处理系统的两端设有加热循环管路，与排放后处理装置并联，加热循环管路内部设有电加热器和耐高温循环泵，且电加热器布置在耐高温循环气泵的出口附近，加热循环管路在靠近发动机的一侧上设有第二电磁阀；排放后处理系统的下游还设有泄压管路，泄压管路进出口开设在第一电磁阀的两端，在进口端一侧设有泄压阀；还包括监测及控制模块，第一温度传感器、第二温度传感器、第一电磁阀、第二电磁阀、压力传感器、电加热器、耐高温循环气泵传输线均与监测及控制模块相连。2.根据权利要求1所述的一种混合动力车辆排放后处理系统的温度控制装置，其特征在于：发动机的一端还连接动力电池，动力电池的信号传输线与监测及控制模块相连。3.根据权利要求1所述的一种混合动力车辆排放后处理系统的温度控制装置，其特征在于：所述监测及控制模块还与整车控制器通过CAN通信完成信号交互，整车控制器连接发动机。4.根据上述权利要求1-3所述的一种混合动力车辆排放后处理系统的温度控制装置的控制方法，其特征在于：具体控制过程如下：(1)整车控制器判断发动机是否处于停机状态，若发动机处于工作状态，排放后处理系统的加热方式是尾气加热；(2)发动机处于停机状态，监测及控制模块监测动力电池电量，若低于预设值，则起动发动机对动力电池进行充电，此时则需要通过排气对排放后处理系统进行加热；(3)若动力电池电量不低于预设值，监测及控制模块则需要通过第一温度传感器和第二温度传感器监测排放后处理系统的入口温度T1和出口温度T2，并通过公式(T1+T2)/2计算得到排放后处理系统的实际平均温度，并将其与排放后处理系统正常工作温度对比，若未达到工作温度，则需要启动温度控制装置对排放后处理系统进行加热，直至加热至工作温度；(4)当排放后处理系统达到工作温度后，若发动机起动，加热过程停止，后处理系统温度由发动机尾气加热保持，在此过程中，监测及控制模块通过压力传感器监测排气管的压力信号判断是否存在故障；(5)若发动机依旧未启动，则需要判断发动机停机时间t，设定判断时间t1，t2，t2>t1，若发动机停机超过时间t2仍未起动，终止电加热；(6)若发动机停机超过时间t1，但未超过t2，则可通过监测控制模块使电加热功率减小、耐高温循环泵流量降低，从而使排放后处理系统的实际平均温度降低至设置的维持温度，此温度范围可依据排放后处理系统热力学仿真模型设置，同时该温度范围可通过监测及控制模块的PID控制在短时间内将排放后处理系统加热至工作温度；(7)若未超过时间t1，仍按温度维持的方法继续电加热保持后处理系统的温度。5.根据权利要求4所述的一种混合动力车辆排放后处理系统的温度控制方法，其特征在于：监测及控制模块发出加热控制指令后，第一电磁阀关闭，第二电磁阀开启，加热循环管路、排气管和排放后处理系统三者构成一密闭回路，随后耐高温循环气泵开始工作，
【CN110262309A】一种适用于微纳双模检测加工模块的控制系统及方法【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910368973.3
(22)申请日 2019.05.05
(71)申请人 哈尔滨工业大学地址 150000 黑龙江省哈尔滨市南岗区西大直街92号
(72)发明人 闫永达 史文博 耿延泉 胡振江 毛立阳 王桐
(74)专利代理机构 哈尔滨龙科专利代理有限公司 23206代理人 高媛
(51)Int.Cl.G05B 19/042(2006.01)B82B 3/00(2006.01)B82Y 40/00(2011.01)G01B 7/02(2006.01)G01B 7/28(2006.01)
(54)发明名称一种适用于微纳双模检测加工模块的控制系统及方法(57)摘要本发明公开了一种适用于微纳检测加工模块的控制系统及方法，所述系统包括微纳双模检测加工模块、三坐标工作台、PZT驱动器、UMAC、电荷放大器、锁相放大器、XY压电扫描台、路由器、上位机、CCD、XY向位移传感器和Z向位移传感器。本发明选用UMAC作为控制核心，利用其高性能伺服环、可扩展性强、集成度高特点，实现宏-微联动控制，采用模拟信号方式，保证信号处理、传输的实时性，满足设计需求。本发明通过对电容式位移传感器信号放大、锁相处理，作为闭环控制参考信号，该方式测试结果精确、对测试环境要求较低，可以实现μN级闭环控制。锁相放大器的使用排除了电容式位移传感器测试结果中的噪声信号，
利于闭环精确控制。
权利要求书2页 说明书5页 附图8页CN 110262309 A2019.09.20
CN 110262309
A1.一种适用于微纳检测加工模块的控制系统，其特征在于所述系统包括微纳双模检测
加工模块、三坐标工作台、PZT驱动器、UMAC、电荷放大器、锁相放大器、XY压电扫描台、路由
器、上位机、CCD、XY向位移传感器和Z向位移传感器，其中：
所述微纳双模检测加工模块包括Z向压电位移台、支架、电容式位移传感器、电容固定

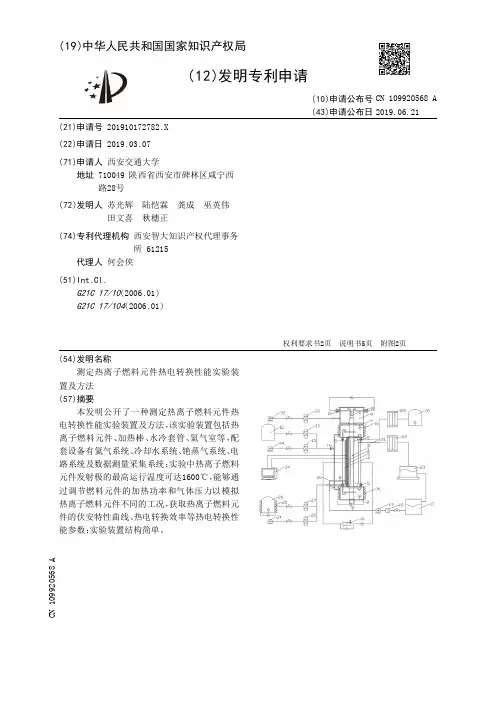

【CN109920568A】测定热离子燃料元件热电转换性能实验装置及方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910172782.X(22)申请日 2019.03.07(71)申请人 西安交通大学地址 710049 陕西省西安市碑林区咸宁西路28号(72)发明人 苏光辉 陆恺霖 龚成 巫英伟 田文喜 秋穗正 (74)专利代理机构 西安智大知识产权代理事务所 61215代理人 何会侠(51)Int.Cl.G21C 17/10(2006.01)G21C 17/104(2006.01) (54)发明名称测定热离子燃料元件热电转换性能实验装置及方法(57)摘要本发明公开了一种测定热离子燃料元件热电转换性能实验装置及方法，该实验装置包括热离子燃料元件、加热棒、水冷套管、氦气室等，配套设备有氦气系统、冷却水系统、铯蒸气系统、电路系统及数据测量采集系统；实验中热离子燃料元件发射极的最高运行温度可达1600℃，能够通过调节燃料元件的加热功率和气体压力以模拟热离子燃料元件不同的工况，获取热离子燃料元件的伏安特性曲线、热电转换效率等热电转换性能参数；
实验装置结构简单。
权利要求书2页 说明书5页 附图2页CN 109920568 A2019.06.21
CN 109920568
A1.一种测定热离子燃料元件热电转换性能实验装置，其特征在于：包括热离子燃料元件的热离子燃料元件发射极(2)和热离子燃料元件接收极(3)组成热离子燃料元件工作段，热离子燃料元件工作段置于水冷套管(4)中，加热棒(1)置于热离子燃料元件发射极(2)内；热离子燃料元件和水冷套管(4)间的间隙与上氦气室(7)和下氦气室(8)相通；电极导线(5)设置在热离子燃料元件工作段两端，热离子燃料元件工作段以外下端全部置于下氦气室(8)中，工作段以外上端的电极导线(5)部分置于上氦气室(7)中，加热棒(1)上端的加热棒导线(6)置于位于上氦气室(7)上端的真空室(9)中，被真空室(9)中的导线连接件(10)夹紧，热离子燃料元件两端的电极导线(5)由上氦气室(7)和下氦气室(8)中伸出；热离子燃料元件发射极(2)和热离子燃料元件接收极(3)表面贴有多个热电偶，热电偶连接至数据采集系统(34)；真空室(9)连接有第三抽真空泵(32)和第六过滤器(33)；以上共同组成了实验装置的实验段模块；上氦气室(7)和下氦气室(8)通过三通管(11)连接，三通管(11)的另一个管口分别连接有第一抽真空泵(14)和第二过滤器(15)以及氦气罐(12)和第一过滤器(13)两条支管线，用于将上氦气室(7)和下氦气室(8)在实验前抽真空和充入氦气；上氦气室(7)和下氦气室(8)表面布置有用于改变气体压力的加热器(16)；上氦气室(7)和下氦气室(8)内安装有压力传感器以检测内部压力，以上共同组成了实验装置的氦气系统；热离子燃料元件通过循环的冷却水进行冷却，冷却水在实验开始前储存在冷却水箱(17)中，冷却水箱(17)通过第三过滤器(18)和水泵(19)连接至水冷套管(4)底部的入水管(20)，实验时冷却水通过第三过滤器(18)和水泵(19)由入水管(20)流入冷却热离子燃料元件，由水冷套管(4)顶部的出水管(21)流出后经过第一换热器(22)冷却进入捕获水箱(23)，最后流回冷却水箱(17)形成循环；入水管(20)和出水管(21)上安装有热电阻以检测冷却水的出入口温度，入水管(20)上安装有流量计；以上共同组成了实验装置的冷却水系统；热离子燃料元件发射极(2)和热离子燃料元件接收极(3)的间隙在热离子燃料元件底端分别与第二抽真空泵(24)和第四过滤器(25)以及铯储存罐(26)和第五过滤器(27)两条支管线连接；铯储存罐(26)上布置有镍铬合金加热器(28)，铯蒸气由铯储存罐(26)中产生；热离子燃料元件发射极(2)和热离子燃料元件接收极(3)的间隙在燃料元件顶端经过第二换热器(29)与铯回收器(30)连接；铯储存罐(26)内布置热电偶以检测铯温度从而控制铯蒸气压力，铯回收器(30)内布置热电偶以监控铯温度防止铯发生凝结；实验中铯蒸气压力通过改变镍铬合金加热器(28)的加热功率控制，以上共同组成了实验装置的铯蒸气系统；热离子燃料元件发射极(2)和热离子燃料元件接收极(3)两端各有一电极导线(5)引出，每一极的两个导线先汇集再与负载电阻(31)相接；实验进行时热离子燃料元件发射极(2)作为正极、热离子燃料元件接收极(3)作为负极，通过电极导线(5)与负载电阻相连，形成电路；电路上接有电压表和电流表测量输出电压和电流；以上共同组成了实验装置的电路系统。2.根据权利要求1所述的测定热离子燃料元件热电转换性能实验装置，其特征在于：所述加热棒(1)的横截面积在轴向上两端最大，向中心逐渐变小，从而通过改变电阻值沿轴向分布改变加热棒(1)的功率密度分布以模拟反应堆内实际的燃料元件功率密度分布。3.根据权利要求1所述的测定热离子燃料元件热电转换性能实验装置，其特征在于：所
【CN110161175A】一种钛合金燃烧试验装置及其试验方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910299340.1(22)申请日 2019.04.15(71)申请人 中国航发北京航空材料研究院地址 100095 北京市海淀区北京市81号信箱科技发展部(72)发明人 弭光宝 陈航 黄旭 李培杰 曹春晓 (74)专利代理机构 中国航空专利中心 11008代理人 仉宇(51)Int.Cl.G01N 31/12(2006.01)
(54)发明名称一种钛合金燃烧试验装置及其试验方法(57)摘要本发明属于航空发动机技术领域，涉及一种钛合金燃烧试验装置及其试验方法。该试验装置包括燃烧室、光纤激光器、供气管、排气管、气瓶组、质量流量控制器、单向阀、气体加热器、进气阀、压力控制阀、排气阀、摄像机、红外温度传感器、压力传感器、热电偶、试样加热装置、试样夹具和计算机等。采用气瓶组作为气源，气体加热器对气体进行加热，质量流量控制器和压力控制阀控制燃烧室压力，试样加热装置对试样进行加热，光纤激光器对试样进行点燃，可实现气体温度为500～600℃、压力为1.0～1.5MPa及试样温度为600～900℃的模拟条件的钛合金材料/构件燃烧试验，采用计算机程序控制点火时间等试验参数，试验精度更高。该试验装置结构紧凑，安装方便，试验成本低，能够满足目前和未来航空发动机钛合金燃烧特性评价的迫切需求，应用前景
广泛。
权利要求书2页 说明书7页 附图1页CN 110161175 A2019.08.23
CN 110161175
A1.一种钛合金燃烧试验装置，该钛合金燃烧试验装置包括燃烧室(1)、激光器(2)、供气组件、排气组件、摄像机(12)、温度传感器(13)、压力传感器(14)、热电偶(15)、试样加热装置(16)、试样夹具(17)和计算机控制单元(26)；试样加热装置用于加热试样；燃烧室(1)为封闭腔体，腔体内设置有放置试样的试样夹具(17)；所述封闭腔体上部设置有激光入射窗和观察窗，激光入射窗和观察窗均位于试样夹具的上方；计算机控制单元(26)对温度传感器(13)、压力传感器(14)和热电偶(15)进行数据采集，对激光器(2)、供气组件、排气组件和试样加热装置(16)进行控制；所述封闭腔体分别与供气组件和排气组件连通，供气组件用于向燃烧室提供助燃气体(尤其是氧气和/或空气或两者混合气)，排气组件用于燃烧室排气；燃烧室设置有所述压力传感器(14)和温度传感器(13)，用于检测封闭腔体内的气体压力和温度；燃烧室设置有所述热电偶(15)，用于检测试样的温度；观察窗上方设置有摄像机，用于拍摄试样；激光入射窗用于射入激光。2.如权利要求1所述的一种钛合金燃烧试验装置，其特征在于：试样夹具(17)固定在燃烧室(1)封闭腔体内，用于固定安装试样(18)；供气管(3)和排气管(4)分别连通于燃烧室(1)的两侧。3.如权利要求2所述的一种钛合金燃烧试验装置，其特征在于：供气组件包括供气管(3)、气瓶组(5)、质量流量控制器(6)、单向阀(7)、气体加热器(8)和进气阀(9)；气瓶组(5)、质量流量控制器(6)、单向阀(7)、气体加热器(8)和进气阀(9)依次串联，进气阀(9)通过供气管(3)连通到燃烧室。4.如权利要求3所述的一种钛合金燃烧试验装置，其特征在于：排气组件包括排气管(4)、压力控制阀(10)和排气阀(11)；压力控制阀(10)和排气阀(11)并联并通过排气管(4)连通燃烧室。5.如权利要求4所述的一种钛合金燃烧试验装置，其特征在于：试样加热装置(16)包括正负电极、导线和直流脉冲电源，直流脉冲电源的正极、负极通过导线穿过燃烧室壳体连接到电极，正负电极位于封闭腔体内，正负电极分别连接在试样两端。6.如权利要求5所述的一种钛合金燃烧试验装置，其特征在于：压力传感器(14)和热电偶(15)安装在燃烧室(1)壳体上，探测端伸入燃烧室(1)腔体内，测量燃烧室的气体压力和温度；温度传感器(13)通过螺纹连接到燃烧室(1)壳体上，位于试样(18)的正上方，探测端正对试样(18)，测量试样(18)的温度。7.如权利要求6所述的一种钛合金燃烧试验装置，其特征在于：计算机控制单元(26) 对温度传感器(13)、压力传感器(14)和热电偶(15)进行数据采集，对激光器(2)、质量流量控制器(6)、气体加热器(8)、压力控制阀(10)和试样加热装置(16)进行控制。8.如权利要求7所述的一种钛合金燃烧试验装置，其特征在于：激光器(2)为光纤激光器；更优选地，热电偶(15)可以替换为红外温度传感器。9.如权利要求8所述的一种钛合金燃烧试验装置，其特征在于：所述试样夹具(17)包括绝缘杆(22)、锁紧螺钉(23)、试样固定螺钉(24)和法兰(25)；铜电极(21)的一端具有一圆孔，套在绝缘杆(22)上，可绕着绝缘杆(22)转动，并能够由锁紧螺钉(23)锁紧固定在绝缘杆(22)上，铜电极(21)的另一端具有一矩形槽，能够安装试样(18)，并通过试样固定螺钉(24)对试样(18)进行固定，使试样(18)贴紧在矩形槽中；
【CN110046069A】一种存储性能测试的方法、装置、设备及可读存储介质【专利】 2
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910299746.X(22)申请日 2019.04.15(71)申请人 苏州浪潮智能科技有限公司地址 215100 江苏省苏州市吴中区吴中经济开发区郭巷街道官浦路1号9幢(72)发明人 刘清林 张一罡 (74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 罗满(51)Int.Cl.G06F 11/26(2006.01)
(54)发明名称一种存储性能测试的方法、装置、设备及可读存储介质(57)摘要本发明公开了一种存储性能测试的方法，通过获取目标卷，读取目标卷的存储定义SD项和卷标识lun项，并根据存储定义SD项和卷标识lun项修改初始配置文件得到测试配置文件，再调用Vdbench软件根据测试配置文件执行对目标卷的测试，实现了利用Vdbench软件对存储性能进行自动测试，无需测试人员手动配置以及手动启动测试，避免人工配置造成的读取错误、编写错误，提高了存储性能测试的效率，减轻了测试人员的工作压力。本发明还公开一种存储性能测试的装置、设备及可读存储介质，
具有上述有益效果。
权利要求书1页 说明书6页 附图3页CN 110046069 A2019.07.23
CN 110046069
A1.一种存储性能测试的方法，其特征在于，包括：获取目标卷；读取所述目标卷的存储定义SD项和卷标识lun项，并根据所述存储定义SD项和所述卷标识lun项修改初始配置文件，得到测试配置文件；调用Vdbench软件根据所述测试配置文件执行对所述目标卷的测试。2.根据权利要求1所述的方法，其特征在于，所述获取目标卷，具体包括：识别目标存储系统中的全部卷；根据预设的标识在全部所述卷中获取所述目标卷。3.根据权利要求2所述的方法，其特征在于，所述根据预设的标识在全部所述卷中获取所述目标卷，具体包括：根据第一预设规则将所述标识生成正则表达式；利用所述正则表达式在全部所述卷中获取所述目标卷。4.根据权利要求2所述的方法，其特征在于，所述标识具体为创建时间。5.根据权利要求1所述的方法，其特征在于，所述初始配置文件包括预设格式的配置命令、运行定义RD项和工作负载定义WD项。6.根据权利要求5所述的方法，其特征在于，还包括：接收对所述运行定义RD项和所述工作负载定义WD项的设置。7.根据权利要求1所述的方法，其特征在于，还包括：接收所述Vdbench软件对所述目标卷的测试结果；根据第二预设规则分析所述测试结果，并将分析结果生成测试报告。8.一种存储性能测试的装置，其特征在于，包括：获取单元，用于获取目标卷；配置单元，用于读取所述目标卷的存储定义SD项和卷标识lun项，并根据所述存储定义SD项和所述卷标识lun项修改初始配置文件，得到测试配置文件；调用单元，用于调用Vdbench软件根据所述测试配置文件执行对所述目标卷的测试。9.一种存储性能测试的设备，其特征在于，包括：存储器，用于存储指令，所述指令包括权利要求1至7任意一项所述存储性能测试的方法的步骤；处理器，用于执行所述指令。10.一种可读存储介质，其上存储有计算机程序，其特征在于，所述计算机程序被处理
