教室节能照 明控制系统
张德 奕
教 室 节 能 照 明控制 系统 ， 采用近 红 外光 电辨 向探 测 器 检测 进 出教 室 的人 数 ， 用 磁 敏 传 感 器 探 测 室 内无 人 区 域 ， 由微 控 器 输 出控 制 照 明 灯 具 。 整 个 系统 采 用 开 放 式控制 ( 灯 跟 人 走 ) 与管 理 式 控制 (分 区开灯 )相结合的控制模式 。
(本作 品 曾荣获全 国青 少年科技 创 等 奖 ：获 国 家知 识 产 权 局 实 用 新 型 专 利 津 市 第四 中学学生 )
一 个不 平 凡酌 夏天
— — 《教 室 节 能 照 明 控 制 系 统 》研 制 经 过 和 体 会
张德 奕
一 年暑假 ，妈妈带我去看望 住在外地 的爷爷 奶奶 。 爷爷奶 奶住 在一 所大学 里 。 白天 烈 日炎炎 ， 我 只 能躲 在 空 调 房 间里 看 电视 ， 到 了傍 晚 ：我 常 到塑 胶操场上 散 步 ， 悠 闲又 舒适 。 由于 是放 假期 间 ，校园里较平时也安静很 多。
二 分 之 一 时 ， 开 启 两 组 照 明 灯 ；人 数 处 二 分之 一 以上 至 四分之三 时 ， 开启三 主 人 数大于满员 的四分之 三 时 ， 开启四舅 从而实现人 多时多开灯 、人少时少 开戈 少 分坐 在不 同区 域 ， 开 启 多 区域 照 明灯 的浪费 ，从 而实现 真正 意义 上 的节能控
开 放式控制是通 过磁 敏传感器 ， 当检测 到某 区域有人 ， 微控器就会开启某区域的照明灯 ，若 区 域 无 人 ， 则 自动 关 闭该 区 域 的 照 明灯 。 经 过 一 段 时 间 的开 放 式控 制后 ， 微 控 器会 自动转 入 管理 模 式 控 制 ： 当室 内人数在 满 员 的 四 分 之 一 时 开 ， 启 1 组 照 明灯 ；人 数 处 于 满 员 的 四 分之 一 以 上 至
教室空调和灯节能管理方案
教室空调和灯节能管理方案下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!现代社会对能源的需求越来越大，对环保的重视也越来越高。

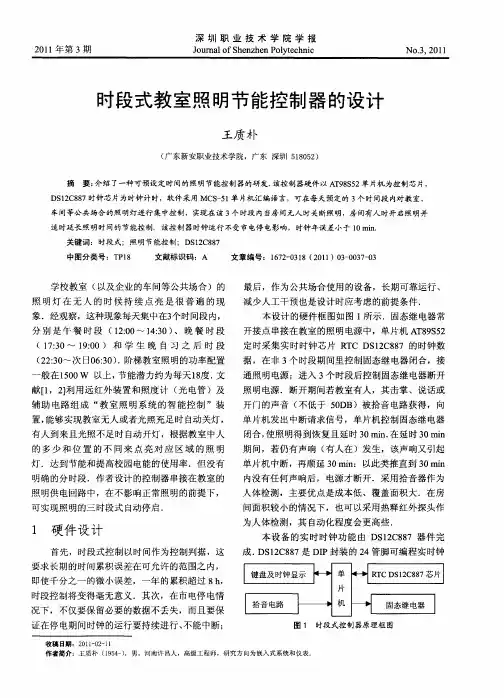

时段式教室照明节能控制器的设计
