导柱安装规范
导柱安装规范
文件编号:07NBJS19E2006版本:E 生效日期:2006、12、04
受控印章:
1范围:
本规则适用于生产部门。
2职责:
无
3内容:
模具结构中经常采用导柱导套导向得导向形式。
目前,我公司导柱与底板孔之间得配合形式主要有过盈配合与间隙配合两种配合形式。
3、1过盈配合
3、1、1VW标准39D974,VW标准39D969,VW标准39D862,SANKYO标准SNG51,配合公差均为r6/H7。
SANKYO标准得SGP系列,配合公差p6/H7。
要保证顶部起重孔为M12、深25mm得螺纹孔。
3、1、2安装形式:冷拔嵌入、强压入。
3、1、3冷冻形式:1)冷嵌:放入液态氮中,保温时间为10分钟,要求所用容器密
封性好,氮液深度大于导柱有效配合长度。
如果所用容器密封性差,则造成氮液挥发,且保温时间长。
2)强压入时采用工业冰箱零下40°冷冻24小时,强压入。
3、2间隙配合
3、2、1 SMS得GPO系列,标准中起重为M12、深25mm得螺纹孔。
3、2、2安装形式:打入。
3、3 安装前得准备工作
3、3、1加工导柱底孔时,以接近公差上限为好,要求将加差值用记号笔标在相应得孔边,例如:+28为+0、028mm。
3、3、2加工导柱时,以接近公差下限制为好,提供配套件得导柱固定部分应用记号笔或标签标注上实际公差值。
3、3、3以上两项质保部检查员应作为阶段检查重点项目,以保证导柱得经济装配。
3、3、4钳工装配前应根据导柱、底孔公差挑选导柱,作对应装配标识,保证预压量合理。
允许预压量值见下表。
3、3、5钳工要对底孔、导柱固定部分尺寸确认,对超过最大预压量值得导柱要二次加工或改为液氮冷冻。
导柱固定部分表一导柱底孔表二
说明:冰箱冷冻预压量最大值就是40°冰箱充分冷冻后导柱可收缩量,以
φ80r6/H7导柱为例:
r6 导柱最大值为80、062mm,最小值为80、043mm,
H7 底孔最小值为80mm,最大值为80、03mm,
因此,实际预压量为0、0130、062mm,当实际加工后预压量在0、0130、032mm之间时,可采用40°冰箱冷冻,达到负预压量或零预压量安装,当在0、0320、062mm时,采用40°冰箱冷冻后仍有00、03mm预压量,此时需采用二次加工方式磨导柱,保证预压量值在冰箱冷冻值范围内,才能保证功能使用与顺利安装。
拟订:邓燕审核:李广平批准:李悦06年12月04日06年12月04日06年12月04日。
冲压模具导柱装配方法
冲压模具导柱装配方法冲压模具是工业生产中常用的制造工具，用于将金属材料冲击成所需形状的零件。
而导柱则是模具的核心部分，起到支撑和引导模具运动的作用。
在冲压模具的装配过程中，导柱的正确安装是非常重要的，下面将详细介绍冲压模具导柱的装配方法。
首先，在装配导柱之前，需要先对模具的导柱孔和导柱进行清洁和检查。
确保导柱孔没有留下任何切屑、油脂或其他杂质，并检查导柱的外观是否有明显损坏。
如果有任何问题，需要及时进行修复或更换。
接下来，将适量的导柱润滑油涂抹在导柱的表面。
这样可以减少导柱在模具使用过程中的摩擦，并延长导柱的使用寿命。
然后，开始将导柱插入导柱孔中。
通常情况下，导柱的一端是锥形的，另一端则是平面的。
这是为了方便导柱的装配和定位。
在插入导柱之前，需要使用导柱锤轻轻敲击导柱的锥形端口。
这样可以确保导柱的顶端与导柱孔的顶端保持对齐，并且尽量减少导柱的弯曲。
当导柱的锥形端口与导柱孔的底部接触后，继续用导柱锤轻轻敲击导柱的平面端口。
这将导致导柱在孔内收紧，确保导柱的固定稳定。
在敲击导柱锤的过程中，需要注意力度的控制。
太轻的力度可能无法固定导柱，而太重的力度可能会导致导柱和模具的损坏。
完成导柱的装配后，需要再次检查导柱的安装位置和固定情况。
确保导柱完全嵌入导柱孔中，并且没有松动。
最后，可以进行模具的功能测试。
通过按下冲压机的脚踏板，观察模具的动作情况和导柱的稳定性。
如果发现任何问题，需要及时进行调整或修复。
总结起来，冲压模具导柱的装配方法需要注意以下几点：清洁导柱孔和导柱表面、涂抹导柱润滑油、适当敲击导柱以保持正确安装位置、检查导柱的安装和固定情况、进行功能测试和及时修复问题。
只有正确安装导柱，才能保证模具的正常运行和稳定生产。
导柱安装规范
导柱安装规范文件编号：07-NB-JS-19E-2006 版本：E生效日期：2006.12.04受控印章：1范围：本规则适用于生产部门。
2职责：无3内容：模具结构中经常采用导柱导套导向的导向形式。
目前，我公司导柱与底板孔之间的配合形式主要有过盈配合和间隙配合两种配合形式。
3.1过盈配合3.1.1 VW 标准39D974，VW 标准39D969，VW 标准39D862，SANKYO 标准SNG51，配合公差均为r6/H7。
SANKY0标准的SGP系列，配合公差p6/H7。
要保证顶部起重孔为M12、深25mm 的螺纹孔。
3.1.2安装形式：冷拔嵌入、强压入。
3.1.3冷冻形式：1）冷嵌：放入液态氮中，保温时间为10分钟，要求所用容器密封性好，氮液深度大于导柱有效配合长度。
如果所用容器密封性差，则造成氮液挥发，且保温时间长。
2）强压入时米用工业冰箱零下40°冷冻24小时，强压入。
3.2间隙配合3.2.1 SMS的GPO系列，标准中起重为M12、深25mm的螺纹孔。
3.2.2安装形式：打入。
3.3安装前的准备工作3.3.1加工导柱底孔时，以接近公差上限为好，要求将加差值用记号笔标在相应的孔边，例如：+28为+0.028mm。
3.3.2加工导柱时，以接近公差下限制为好，提供配套件的导柱固定部分应用记号笔或标签标注上实际公差值。
3.3.3以上两项质保部检查员应作为阶段检查重点项目，以保证导柱的经济装配。
3.3.4钳工装配前应根据导柱、底孔公差挑选导柱，作对应装配标识，保证预压量合理。
允许预压量值见下表。
335钳工要对底孔、导柱固定部分尺寸确认，对超过最大预压量值的导柱要二次加工或改为液氮冷冻。
导柱固定部分表导柱底孔表二国际公差对照表:模具公司导柱（孔）自制件公差执行表:说明：冰箱冷冻预压量最大值是-40。
冰箱充分冷冻后导柱可收缩量，以©80r6/H7导柱为例： r6导柱最大值为80.062mm ，最小值为80.043mm ，H7 底孔最小值为80mm ，最大值为80.03mm ，因此，实际预压量为0.013-0.062mm ，当实际加工后预压量在0.013-0.032mm 之间时，可采用-40。

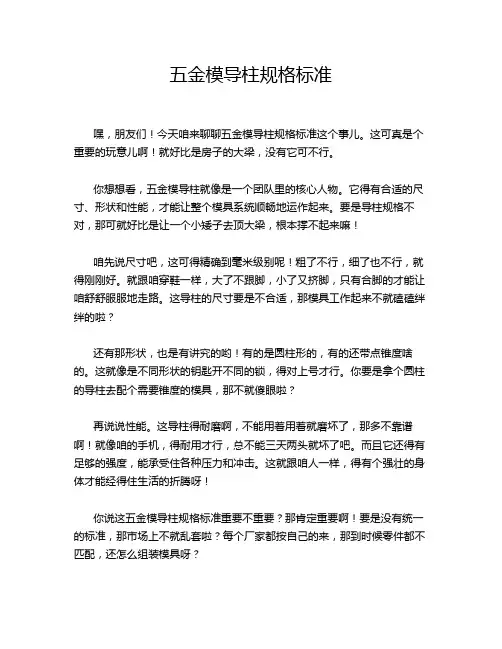

五金模导柱规格标准
五金模导柱规格标准嘿，朋友们！今天咱来聊聊五金模导柱规格标准这个事儿。
这可真是个重要的玩意儿啊！就好比是房子的大梁，没有它可不行。
你想想看，五金模导柱就像是一个团队里的核心人物。
它得有合适的尺寸、形状和性能，才能让整个模具系统顺畅地运作起来。
要是导柱规格不对，那可就好比是让一个小矮子去顶大梁，根本撑不起来嘛！咱先说尺寸吧，这可得精确到毫米级别呢！粗了不行，细了也不行，就得刚刚好。
就跟咱穿鞋一样，大了不跟脚，小了又挤脚，只有合脚的才能让咱舒舒服服地走路。
这导柱的尺寸要是不合适，那模具工作起来不就磕磕绊绊的啦？还有那形状，也是有讲究的哟！有的是圆柱形的，有的还带点锥度啥的。
这就像是不同形状的钥匙开不同的锁，得对上号才行。
你要是拿个圆柱的导柱去配个需要锥度的模具，那不就傻眼啦？再说说性能。
这导柱得耐磨啊，不能用着用着就磨坏了，那多不靠谱啊！就像咱的手机，得耐用才行，总不能三天两头就坏了吧。
而且它还得有足够的强度，能承受住各种压力和冲击。
这就跟咱人一样，得有个强壮的身体才能经得住生活的折腾呀！你说这五金模导柱规格标准重要不重要？那肯定重要啊！要是没有统一的标准，那市场上不就乱套啦？每个厂家都按自己的来，那到时候零件都不匹配，还怎么组装模具呀？咱在选择导柱的时候可得瞪大了眼睛，仔细挑选。
别光看价格便宜就下手，得看看质量过不过关，规格标不标准。
不然到时候出了问题，那可就麻烦大了。
而且啊，咱也得关注一下导柱的安装和维护。
就跟咱的爱车一样，得定期保养。
安装的时候得小心谨慎，不能马虎，不然影响使用效果。
平时呢，也得时不时检查检查，看看有没有磨损啥的。
总之啊，五金模导柱规格标准可不是小事儿，咱可得重视起来。
这就像是我们生活中的各种规则，虽然有时候觉得麻烦，但没有还真不行。
你们说是不是这个理儿？所以啊，咱在和五金模导柱打交道的时候，一定要把规格标准牢记在心，可别瞎糊弄哟！。
导柱安装方法
导柱安装方法简介导柱是用于支撑建筑物或桥梁的主要结构元件之一，安装导柱的正确方法对于建筑结构的稳定性和安全性至关重要。
本文将介绍导柱的安装方法，包括前期准备工作、安装过程和注意事项，以确保导柱正确、牢固地安装在指定位置。
前期准备在进行导柱的安装前，需要进行充分的前期准备工作，以保证后续工作的顺利进行。
1. 设计方案确认在开始安装之前，必须要有详细的设计方案，并且经过相关部门的审核和确认。
设计方案应包括导柱的材料、型号、尺寸以及安装位置等信息。
2. 安全措施安全是安装导柱过程中最重要的考虑因素之一。
在开始安装前，需要制定相关的安全措施并告知所有工人。
安全措施可能包括使用个人防护装备、设置警示标志、确保工作区域固定等。
3. 工具和材料准备在安装导柱之前，需要准备好所需要的工具和材料。
常用的工具包括起重机、吊索具、扳手、螺栓等；而材料可能包括导柱本体、基础垫片、螺栓等。
4. 基础预备工作在导柱安装之前，需要进行基础的预备工作。
包括地基处理、基础施工等。
确保基础的稳固性对于导柱的安装非常重要。
安装过程1. 准备工作在开始详细的安装过程之前，需要对现场进行详细的检查和准备工作。
•确保现场整洁，没有杂物和障碍物。
•检查所需要的工具和材料是否准备充分。
•检查导柱的相关参数和尺寸是否符合设计要求。
2. 安装导柱按照以下步骤进行导柱的安装：（1）使用起重机将导柱安装到指定位置，确保导柱与基础之间有足够的间隙。
（2）使用水平仪对导柱进行调整，确保其垂直度和水平度符合设计要求。
（3）使用螺栓将导柱固定在基础上。
注意螺栓的紧固力度，确保导柱牢固地固定在基础上。
3. 检查和测试安装完成后，进行以下检查和测试工作：（1）检查导柱的固定情况，确保导柱没有发生移位或倾斜。
（2）使用测量仪器对导柱进行测量，确保其尺寸和位置符合设计要求。
（3）进行振动测试，确保导柱的稳定性和抗震性能。
注意事项在导柱安装过程中，需要注意以下事项以确保安全和质量：1.严格按照设计方案进行安装，不得随意改变安装位置和参数。
导柱安装方法
导柱安装方法一、前言导柱是机械加工中常用的工具，它可以帮助机床在加工过程中保持精度和稳定性。
在使用导柱时，正确安装非常重要，否则可能会影响加工质量和安全性。
本文将介绍导柱的安装方法。
二、准备工作1.确认所需的导柱型号和规格，并检查其是否符合要求。
2.准备必要的工具：扳手、螺丝刀等。
3.清洁导轨和底座表面，确保无灰尘和杂物。
三、安装步骤1.确定安装位置：根据需要安装导柱的机床类型和加工需要，确定导柱的安装位置。
通常情况下，导柱应该垂直于机床台面并固定在底座上。
2.调整高度：根据机床台面高度和加工件高度，调整导柱的高度。
如果需要调整高度，则可以使用垫片或其他适当材料进行调整。
3.固定底部：将导柱放置在预定位置上，并使用螺丝固定在底部。
注意螺丝应该均匀拧紧，并确保不会损坏导柱或者机器表面。
4.安装顶部：将导柱的顶部与机床上相应的零件连接。
在此过程中，需要确保零件与导柱的接触面光滑，不应有杂物或凹陷。
5.调整水平：使用水平仪检查导柱是否垂直于机床台面，并进行必要的调整。
如果导柱不垂直，则可能会影响加工精度和稳定性。
6.固定顶部：当导柱已经调整到正确位置时，使用螺丝固定其顶部。
注意螺丝应该均匀拧紧，并确保不会损坏导柱或者机器表面。
四、注意事项1.在安装过程中，必须遵循相关安全规范，并确保操作人员没有受伤的风险。
2.在安装前，必须检查所有配件和工具是否符合要求，并确保它们没有损坏或缺失。
3.在安装过程中，需要注意松紧度，以免影响加工质量和稳定性。
4.在使用过程中，需要对导柱进行定期维护和检修，以确保其功能正常并延长寿命。
五、总结本文介绍了导柱的安装方法。
正确的安装可以提高加工精度和稳定性，同时也可以保证操作人员的安全。
在使用导柱时，需要遵循相关的安全规范，并进行定期维护和检修。
成型模 直导柱、带肩导柱和带肩定位导柱-最新国标
成型模直导柱、带肩导柱和带肩定位导柱1 范围本文件规定了成型模用带头直导柱、带肩导柱、带肩定位导柱的尺寸和公差，单位为毫米。
2 规范性引用文件本文件没有规范性引用文件。
3 术语和定义本文件没有需要界定的术语和定义。
ISO和IEC在以下网址维护用于标准化的术语数据库：——ISO在线浏览平台——IEC Electropedia4尺寸A型直导柱A型直导柱的外形及安装尺寸应符合图1 和表1的规定。
表面粗糙度值单位为微米注：本图为示例图。
说明：a可选中心孔。
b倒圆或退刀槽。
c可根据需要加开油槽。
图1 A型直导柱表1 A型直导柱尺寸B型带肩导柱B型带肩导柱的外形及安装尺寸应符合图2和表2的规定。
表面粗糙度值单位为微米注：本图为示例图。
说明：a可选中心孔。
b倒圆角或退刀槽。
c可根据需要加开油槽。
.图2 B型带肩导柱表2 B型带肩导柱尺寸C型带肩定位导柱C型带肩定位导柱的外形及安装尺寸应符合图3 和表3的规定。
表面粗糙度值单位为微米注：本图为示例图。
说明：a可选中心孔。
b倒圆角或退刀槽。
c可根据需要加开油槽。
图3 C型带肩定位导柱表3 C型带肩定位导柱尺寸5 标记符合本文件的导柱应有下列标记：a)“导柱”；b)本文件编号，即：GB/T XXXX；c)导柱的类型 (A、B或C)；d)导柱的直径 (D)；e)导柱的长度 (A型长度标示L，B型和C型长度标示L2×L1)。
示例：导柱 GB/T XXXX – A 12×40导柱 GB/T XXXX – B 12×25×16导柱 GB/T XXXX – C 12×25×16。
五金模外导柱使用标准
1.目的：为完善作业标准，制订本文件。
2.范围：适用于本公司各生产部门之作业。
3.职责：各相关部门根据本文件要求，遵循并执行之。
4.内容
4-1. 常用结构
4-2.固定方式：
第1类型导柱与下模座紧配合制作，导套与上模座用强力胶水固定；
第2类型导柱与下模座实配合制作，底部用压块固定，导套与上模座用强力胶水固定；
第3类型导柱与下模座实配合制作，底部用压块固定，导套有凸肩用标准压块固定；
第4类型是独立导柱，用螺丝和合销固定，一般要求上模座加工成通孔。
4-3.导柱类型的选用：
为节约成本，在没有客户要求情况下，对工程模尽量使用独立导柱4；对连续模而言，国内客户一般要求使用第1、2类型，国外客户以要求使用第3类型居多；
4-4.长度的选用：
原则上导柱和导套长度越长越好，在模具闭合状态下，要求压块比模面低5~10MM 为佳，独立导柱可更低，同时参考标准件长度；
4-5.在客户要求前提下，对简单工程模可采用光身导柱结构；
4-6.在选择导柱时，还应考虑闭合状态时上下导柱、导套是否会亲嘴；
4-7.导柱数量的选用：
除客户要求外，应综合考虑模板大小、产品的公差、产量等因素。
工程模一般选用2~4个导柱；连续模一般选用4~6个导柱；
4-8.确定导柱位置时，为防止装配时装反，造成不必要的损失，导柱不应对称装配，一般把一个导柱偏离对称位置5~10MM。
或者采用直径大小不同交叉使用。
导柱安装规范
产品技术部质量体系作业文件导柱安装规范文件编号：07-NB-JS-19E-2006版本：E 生效日期：2006.12.04受控印章：1范围：本规则适用于生产部门。
2职责：无3内容：模具结构中经常采用导柱导套导向的导向形式。
目前，我公司导柱与底板孔之间的配合形式主要有过盈配合和间隙配合两种配合形式。
3.1过盈配合3.1.1VW标准39D974，VW标准39D969，VW标准39D862，SANKYO标准SNG51，配合公差均为r6/H7。
SANKYO标准的SGP系列，配合公差p6/H7。
要保证顶部起重孔为M12、深25mm 的螺纹孔。
3.1.2安装形式：冷拔嵌入、强压入。
3.1.3冷冻形式：1）冷嵌：放入液态氮中，保温时间为10分钟，要求所用容器密封性好，氮液深度大于导柱有效配合长度。
如果所用容器密封性差，则造成氮液挥发,且保温时间长。
2）强压入时采用工业冰箱零下40°冷冻24小时，强压入。
3.2间隙配合3.2.1 SMS的GPO系列，标准中起重为M12、深25mm的螺纹孔。
3.2.2安装形式：打入。
3.3 安装前的准备工作3.3.1加工导柱底孔时，以接近公差上限为好，要求将加差值用记号笔标在相应的孔边，例如：+28为+0.028mm。
3.3.2加工导柱时，以接近公差下限制为好，提供配套件的导柱固定部分应用记号笔或标签标注上实际公差值。
3.3.3以上两项质保部检查员应作为阶段检查重点项目，以保证导柱的经济装配。
3.3.4钳工装配前应根据导柱、底孔公差挑选导柱，作对应装配标识，保证预压量合理。
允许预压量值见下表。
3.3.5钳工要对底孔、导柱固定部分尺寸确认，对超过最大预压量值的导柱要二次加工或改为液氮冷冻。
导柱固定部分表一 导柱底孔表二国际公差对照表：模具公司导柱（孔）自制件公差执行表：说明：冰箱冷冻预压量最大值是-40°冰箱充分冷冻后导柱可收缩量，以φ80r6/H7导柱为例：r6 导柱最大值为80.062mm，最小值为80.043mm，H7 底孔最小值为80mm，最大值为80.03mm，因此，实际预压量为0.013-0.062mm，当实际加工后预压量在0.013-0.032mm之间时，可采用-40°冰箱冷冻，达到负预压量或零预压量安装，当在0.032-0.062mm时，采用-40°冰箱冷冻后仍有0-0.03mm预压量，此时需采用二次加工方式磨导柱，保证预压量值在冰箱冷冻值范围内，才能保证功能使用和顺利安装。
精密级导柱和模板的配合公差
精密级导柱和模板的配合公差1. 导言精密级导柱和模板的配合公差是在工程设计和制造中非常重要的一环。
导柱是一种用于定位和支撑模板的零件，而模板是用于制造零件的工装。
在精密加工中，导柱和模板的配合公差直接影响到零件的精度和质量。
因此，了解和掌握导柱和模板的配合公差是非常必要的。
2. 导柱和模板的基本概念2.1 导柱导柱是一种用于定位和支撑模板的零件。
它通常由圆柱形零件和底座组成。
导柱的圆柱形零件通常具有高度精密的外径和内孔，以便与模板的孔配合。
导柱的底座用于固定导柱和提供支撑。
2.2 模板模板是用于制造零件的工装。
它通常由平面板和孔组成。
模板的平面板用于定位和支撑工件，而模板的孔用于引导切削工具或定位零件。
3. 配合公差的概念3.1 公差公差是指允许的尺寸偏差范围。
在工程设计和制造中，公差是为了保证零件的互换性和可制造性而设置的。
公差可以分为尺寸公差和形位公差两种。
3.2 配合公差配合公差是指导柱和模板之间的尺寸公差和形位公差。
它决定了导柱和模板之间的配合关系，即导柱是否能够准确地定位和支撑模板。
4. 导柱和模板的配合公差类型导柱和模板的配合公差可以分为以下几种类型：4.1 游隙配合游隙配合是指导柱和模板之间存在一定的间隙。
这种配合公差适用于需要在装配过程中进行微调的情况，但可能会影响零件的精度和质量。
4.2 紧配合紧配合是指导柱和模板之间没有间隙，甚至存在一定的压力。
这种配合公差适用于需要确保零件的精度和质量的情况，但可能会增加装配和拆卸的难度。
4.3 过盈配合过盈配合是指导柱的尺寸略大于模板的孔尺寸，导致导柱需要通过压入或加热的方式安装到模板中。
这种配合公差适用于需要确保零件的精度和质量，并且需要较高的装配精度的情况。
5. 导柱和模板的配合公差的选择选择导柱和模板的配合公差需要考虑以下几个因素：5.1 零件的精度要求如果零件的精度要求较高，应选择紧配合或过盈配合，以确保零件的精度和质量。
5.2 装配和拆卸的要求如果需要频繁进行装配和拆卸，应选择游隙配合，以方便调整和更换零件。
导套导柱标准尺寸
导套导柱标准尺寸导套导柱是机械传动装置中常用的连接零部件，其尺寸标准对于机械设备的性能和精度具有重要影响。
在实际应用中，了解导套导柱的标准尺寸是非常重要的，下面将介绍导套导柱的标准尺寸及其相关知识。
1.导套的标准尺寸。
导套是一种圆筒形零件，通常用于支撑和定位导柱。
导套的标准尺寸通常包括内径、外径、长度等参数。
在实际选择导套时，需要根据导柱的直径和工作要求来确定合适的导套尺寸。
一般情况下，导套的内径应略大于导柱的直径，以确保导套能够轻松地安装在导柱上，并具有良好的定位和支撑作用。
2.导柱的标准尺寸。
导柱是一种圆柱形零件，通常用于支撑和传递力量。
导柱的标准尺寸通常包括直径、长度等参数。
在实际选择导柱时，需要根据机械设备的工作要求来确定合适的导柱尺寸。
一般情况下，导柱的直径应根据承受的力量和工作环境来确定，长度应根据安装位置和工作要求来确定。
3.导套导柱的配合。
导套和导柱是一对配合件，其配合质量直接影响机械设备的性能和精度。
在实际应用中，需要保证导套和导柱的配合间隙适当，既要保证有一定的间隙以确保装配和运动的顺畅，又要保证配合间隙不过大，以确保机械设备的精度和稳定性。
4.导套导柱的材质选择。
导套和导柱通常采用金属材料制造，常见的材质包括碳素钢、合金钢、不锈钢等。
在选择材质时，需要考虑机械设备的工作环境、工作温度、承受的力量等因素。
一般情况下，导套和导柱的材质应具有良好的耐磨性、耐腐蚀性和高强度，以确保机械设备的长期稳定运行。
5.导套导柱的安装和维护。
在安装导套导柱时，需要保证导套和导柱的清洁度和光洁度，以确保良好的配合质量。
在使用过程中，需要定期对导套导柱进行检查和维护，及时发现和处理配合间隙过大、磨损严重等问题，以确保机械设备的正常运行。
总结。
导套导柱作为机械传动装置中重要的连接零部件，其标准尺寸对于机械设备的性能和精度具有重要影响。
在实际应用中，需要根据工作要求和配合质量的要求，选择合适的导套导柱尺寸和材质，并进行正确的安装和维护，以确保机械设备的正常运行和长期稳定性。
