紫外可见分光光度计高精度信号采集与处理
１６ Ｉｎｓｔｒｕｍｅｎｔ Ｔｅｃｈｎｉｑｕｅ ａｎｄ Ｓｅｎｓｏｒ Ｊｕ１．２０１２
紫外可见分光光度计高精度信号采集与处理
马佳佳 ，任芊 ，强伟峰
（１．北京理工大学化工与环境学院，北京１０００８１；２．北京普析通用仪器有限责任公司模拟数字部，北京１０１２００）
摘要：紫外可见分光光度计测量信号由于受噪声、偏置、温漂、背景光等干扰，测量精度受影响会降低。文中采用了以
混合信号微处理器Ｃ８０５１Ｆ３４０单片机与２４位ＡＤ转换器ＡＤＳ１２５５为核心的双路数据采集系统，实时动态采集样品、参比
与暗信号，经过相应数据处理，可有效滤除干扰，提高分光光度计的测量精度、稳定性以及重复性。
关键词：紫外可见分光光度计；ＡＤＳ１２５５；Ｃ８０５１Ｆ３４０；信号采集与处理
中图分类号：ＴＰ２７４＋．２ 文献标识码：Ａ 文章编号：１００２—１８４１（２０１２）０７—００１６—０２
Ｈｉｇｈ—ｐｒｅｃｉｓｉｏｎ Ｓｉｇｎａｌ Ａｃｑｕｉｓｉｔｉｏｎ ａｎｄ Ｐｒｏｃｅｓｓｉｎｇ ｆｏｒ
Ｕｌｔｒａｖｉｏｌｅｔ—ｖｉｓｉｂｌｅ Ｓｐｅｃｔｒｏｐｈｏｔｏｍｅｔｅｒ
ＭＡ Ｊｉａ－ｊｉａ ，ＲＥＮ Ｑｉａｎ ，ＱＩＡＮＧ Ｗｅｉ—ｆｅｎｇ （１．Ｂｅｉｊｉｎｇ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｃｏｌｌｅａｇｕｅ ｏｆ Ｃｈｅｍｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ ａｎｄ Ｅｎｖｉｒｏｎｍｅｎｔ，Ｂｅｉｊｉｎｇ １０００８１，Ｃｈｉｎａ；
２．Ｂｅｉｊｉｎｇ Ｐｕｒｋｉｎｊｅ Ｇｅｎｅｒａｌ Ｉｎｓｔｒｕｍｅｎｔ Ｃｏｍｐａｎｙ Ａｎａｌｏｇ ａｎｄ Ｄｉｇｉｔ Ｄｅｐａｒｔｍｅｎｔ，Ｂｅｉｊｉｎｇ １０１２００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｕｌｔｒａｖｉｏｌｅｔ—ｖｉｓｉｂｌｅ ｓｐｅｃｔｒｏｐｈｏｔｏｍｅｔｅｒ ｈａｓ ａ ｌｏｗ ｓｉｇｎａｌ ｐｒｅｃｉｓｉｏｎ ｄｕｅ ｔｏ ｔｈｅ ｂａｄ ｅｆｆｅｃｔｓ ｏｆ ｎｏｉｓｅ，ｂｉｏｓ，ｔｅｍｐｅｒａｔｕｒｅ
ｄｒｉｆｔ ａｎｄ ｓｔｒａｙ ｌｉｇｈｔ．Ａ ｄｕａｌ ｄａｔａ ａｃｑｕｉｓｉｔｉｏｎ ｓｙｓｔｅｍ ｗａｓ ｄｅｓｉｇｎｅｄ ｂａｓｅｄ ｏｎ ｈｉｇｈ－ｐｅｒｆｏｒｍａｎｃｅ ＡＤＣ ＡＤＳ１２５５ ａｎｄ Ｃ８０５ １ Ｆ３４０ ｗｈｉｃｈ
ｗａｓ ａ ｍｉｘｅｄ—ｓｉｇｎａｌ ｍｉｃｒｏｃｏｎｔｒｏｌｌｅｒ．Ｔｈｅ ｓａｍｐｌｅ，ｒｅｆｅｒｅｎｃｅ ａｎｄ ｄａｒｋ ｓｉｇｎａｌ ａｃｑｕｉｒｅｄ ｄｙｎａｍｉｃａｌｌｙ ｏｎ ｔｉｍｅ ｗｅｒｅ ｄｉｓｐｏｓｅｄ ｂｙ ａｐｐｒｏｐｒｉ—
ａｔｅ ｄａｔａ ｐｒｏｃｅｓｓｉｎｇ．Ｔｈｒｏｕｇｈ ｔｈｉｓ ｗａｙ ｉｎｔｅｒｆｅｒｅｎｃｅｓ ｃａｎ ｂｅ ｅｆｆｅｃｔｉｖｅｌｙ ｆｉｌｔｅｒｅｄ ｏｕｔ ａｎｄ Ｔｈｅ ｄａｔａ ａｃｑｕｉｓｉｔｉｏｎ ｏｆ ｔｈｅ ｓｙｓｔｅｍ ａｃｃｏｍｐｌｉｓｈ
ｈｉｇｈ ａｃｃｕｒａｃｙ，ｈｉｇｈ ｓｔａｂｉｌｉｔｙ，ａｎｄ ｈｉｇｈ ｒｅｐｅａｔａｂｉｌｉｔｙ．
Ｋｅｙ ｗｏｒｄｓ：Ｕｌｔｒａｖｉｏｌｅｔ—ｖｉｓｉｂｌｅ ｓｐｅｃｔｒｏｐｈｏｔｏｍｅｔｅｒ；ＡＤＳ１２５５；Ｃ８０５ １ Ｆ３４０；ｓｉｇｎａｌ ａｃｑｕｉｓｉｔｉｏｎ ａｎｄ ｐｒｏｃｅｓｓｉｎｇ
１数据采集系统的实现 紫外可见分光光度计利用检测器采集光信号并将其转换
为电流信号。此时有效信号强度非常弱，并混有大量噪声、背
景光的干扰误差，因此需从杂散信号中提取有效电流信号。信
号处理中误差来源主要分为两部分：一部分来源于检测器之前
的光路系统，导致有效信号混入了杂散光、噪声等干扰 ；另一
部分来自检测器将光信号转换为电流信号之后的硬件电路，由
于电子元器件自身的偏置、温漂、噪声以及ＡＤ采集精度等影
响，降低了检测结果的精度。
设计通过转盘往检测器中输入暗信号（没有有效光信号输
出到检测器，只包含杂散光、噪声等信号），即检测器（光电倍增
管）连续采集样品信号、暗信号、参比信号。在两路采集转换通
道中，通过实时控制时序使两路分别采样，一路采集参比信号
与暗信号，另一路采集样品信号与暗信号；经滤波、ＡＤ转换，传
送到单片机。将采样样品信号、参比信号与暗信号动态相减，
即可有效去除各种噪声、偏置、暗电流、背景光带来的干扰，提
取出有效参比信号与样品信号。采用低偏置、低噪声、高精度
电子器件，降低硬件电路带来的干扰，可有效提高采集精度。
２硬件设计模块 以Ｃ８０５１Ｆ３４０为系统控制中心，以ＡＤＳ１２５５模数转换电路
对前端模拟信号进行采集，以实现采集结果的存储、显示及处
理功能。主要包括电流电压转化电路、采样保持电路、滤波放
大跟随电路、ＡＤＳ１２５５组成的模数转换电路、Ｃ８０５１Ｆ３４０控制芯
收稿日期：２０１１—０９—０７收修改稿日期：２０１２—０３—２８ 片电路，系统原理如图１所示。
图１ Ｃ８０５１Ｆ３４０与ＡＤＳ１２５５采集系统原理框图 ２．１电流电压转换电路
电流电压转换电路主要将通过检测器（光电倍增管）的电
流信号转换为电压信号，由于电流信号极低，在２ Ａ以内，需
选取低偏置电流、高输入阻抗、低噪声、低温漂的运算放大器。
电路设计中采用ＯＰＡｌ２９运算放大器，其特性为：（１）最大偏置
电流为１００ ｆＡ，电路中由此偏置电流产生的误差电压最大仅约
为０．１ Ｖ；（２）最大偏置电压为２ ｍＶ；（３）低温漂：最大为ｌ０
ＩｘＶ／％；（４）低噪声：１０ ｋＨｚ频率下为１５ ｎＶ／Ｈｚ；（５）高开环增
益：９４ ｄＢ ｍｉｎ．电流电压转换电路如图２所示。
图２
电流电压转换电路 第７期 马佳佳等：紫外可见分光光度计高精度信号采集与处理 ｌ７
２．２ ＡＤ转换模块
ＡＤＳ１２５５ｉ 由模拟多路开关（ＭＵＸ）、输入缓冲器（ＢＵＦ）、
可编程增益放大器（ＰＧＡ）、四阶△一∑捌制器再加一个可编程
数字滤波器组成，组合了尢噪声精度、数据速率以及多种功能。
ＡＤＳ１２５５是精度极高的Ａ／Ｄ转换器，为了得到最佳的转换
结果，在应用期间要特别注意该器件的外同电路和印刷电路板
设计。同其他高精度Ａ／Ｄ转换器一样，ＡＤＳ１２５５在实际应用
时，要注意电源线和地线的布线。
在模拟电源和数字电源的输入端一般要并联一个小陶瓷电
容和一个大钽电容或者陶瓷电容，注意要为ＶＲＥＦＮ和ＶＲＥＦＰ
提供干净的电源，设计中采厢独立的参考电源供电。侄接地方
面推荐采用模拟电源和数字电源共地，要注意旁路电容和模拟
调整电路的应用，避免与数字噪声元件共用此地，例如微处理
器。如果ＡＤＳ１２５５采用不同的地网络，要采用单点接地，避免模
拟地（ＡＧＮＤ）和数字地（ＤＧＮＤ）之间有电压存在。如不用ＤＯ、
Ｄ１，可以把其当作输入接地。如不用ＲＥＳＥＴ和／ＳＹＮＣ引脚，可
以使其直接接数字电压输人端（ＤＶＤＤ）。ＡＤＳ１２５５的主时钟可
以由一个外部晶振或时钟发生器提供。如主时钟由一个外部晶 振产生，在ＰＣＢ布线时，晶振应该尽量靠近ＡＤＳ１２５５，同时保证
能够起振并得到一个稳定频率的额外电容也是必须的，一般用
陶瓷电容，选择晶振频率为７．６８ Ｈｚ（即＾ ＝７．６８ Ｈｚ）。
ＡＤＳ１２５５的典型应用电路连接图如图３所示。
图３ ＡＤＳ１２５５应用电路图 由于精度要求较高，需外接＋２．５００ Ｖ高精度基准源电压。
采用低功耗、高精度、精密带隙基准电压源ＡＤＲ３９１，见图４。
＋５ＶＡ
【） Ａ
Ｆ
图４基准电压源电路 ２．３ Ｃ８０５１Ｆ３４０单片机模块
硬件系统Ｃ８０５１Ｆ３４０单片机是系统重要的组成部分。
Ｃ８０５１Ｆ３４０单片机具有高速、流水线结构的８０５１兼容的微控制
器内核（可达４８ ＭＩＰｓ）；通用串行总线（ＵＳＢ）功能控制器，有８ 个灵活的端点管道，集成收发器和１Ｋ ＦＩＦＯ ＲＡＭ；真正１０位
２００ ｋｓｐｓ的单端／差分ＡＤＣ，带模拟多路器；片内电压基准和温 度传感器；精确校准的１２ ＭＨｚ内部振荡器和４倍时钟乘法器：
多达６４ ＫＢ的片内ＦＬＡＳＨ存储器；多达４ ３５２字节片内ＲＡＭ
（２５６＋４ ＫＢ）；多达４０个端口ＩＺ０（容许５ Ｖ输入）采集系统的 电路设汁 。ＡＤ与单片机之问通过Ｍ步串十亍通信（ＳＰＩ）实现
数据传输、信号交换。单片机与ＰＣ机之 采朋ｍａｘ２３２ 片实
现电平转换，以ＲＳ一２３２标准接口实现通信连接。 ３软件模块
系统软件包括单片机程序设计与ＰＣ机程序设训 。单片机
程序流程女Ｉ１图５所示。工作开始初始化Ｃ８０５１Ｆ３４０，设置端口、
中断方式、串行模式、波特率等。调ＡＤＳＩ２５５子程序及相应通
信程序，实施采集，将模拟信号转换为相应数字信号，并通过同 步串行通信将转换结果发送至单片机中。
为了方便数据的处理，将测擐所得的数据送入计算机，系
统采用ＲＳ一２３２通讯方式，通讯逑率为９ ６００波特率。接口所
用芯片为ＭＡＸ２３２，ＰＣ机应用程序用Ｖｉｓｕａｌ Ｂａｓｉｃ编制，Ｖｉｓｕａｌ Ｂａｓｉｃ是Ｗｉｎｄｏｗｓ环境下快速开发应用程序的可视化工具 。
应用程序采用中文可视化界面，刚户的所有操作均在此应用软
件下完成。根据用户操作需要进行参数的配置，通过串口向单
片机系统发送控制指令，然后读取上传数据，并根据用户需要
实现存储、处理、显示和打印功能。其应用程序如图６所示。
图５ Ｃ８０５１Ｆ３４０主程序流程图 图６ ＰＣ机应用程序流程图
４结束语
系统基于提高数据采集精度，通过采集样品信号、参比信 号与干扰信号，并经过算法处理；同时采用高精度ＡＤ转换器
ＡＤＳ１２５５及相应硬件电路，去除干扰信号以实现信号的高精
度、高稳定性与高重复性。并通过ＲＳ一２３２串口实现了
Ｃ８０５ｔＦ３４０与ＰＣ机之间的数据传输。 参考文献： ［１］ 丁志群，刘文清，李宏斌．紫外可见分光光度计数据采集的单片机 实现．自动化仪表，２００５，２６（９）：３７． ［２］孔迪，彭观良，杨建坤等．紫外可见分光光度计主要技术指标及其 检定方法．大学物理实验，２００７，２０（４）：６ ［３］Ｂｕｒｒ Ｂｒｏｗｎ．ＡＤＳ１２５５ＤａｔａＳｈｅｅｔ，（２００４—０８），［ＤＢ／ＯＬ］．［２０１１一 ｏ４ｊ．ｈｔｔｐ：／／ｗｗｗ．ｄａｔａｓｈｅｅｔｃａｔａｌｏｇ．ｃｏｍ／ｄａｔａｓｈｅｅｔｓ—ｐｄｆ／Ａ／Ｄ／Ｓ／１／ ＡＤＳ１２５５．ｓｈｔｍ１． ［４］潘琢金．Ｃ８０５１Ｆ３４０全速ＵＳＢ ＦＬＡＳＨ微控制器数据手册，（２００６ ０１），［ＤＢ／ＯＬ］．［２０１１—０４—１５］．ｈｔｔｐ：／／ｗｗｗ．ｘｈ１．ｃｏｍ．ｃｎ／ＣＮ／ ＰｒｏｄｕｃｔＳｈｏｗ／Ｓｅａｒｃｈ．ａｓｐｘ？ｅｏｎｔ＝ｃ８０５ １１３４０． ［５］ 柳青，刘渝妍，何文华．Ｖｉｓｕａｌ Ｂａｓｉｃ程序设汁教程．北京：高等教育 出版社，２００２． 作者简介：马佳佳（Ｊ９８６一），硕士，主要研究方向为自动化仪表。 Ｅ－ｍａｉｌ：ｓｈｉｍａｊｉａｊ
ｉａ＠１６３．ｃｏｍ
紫外可见分光光度分析法

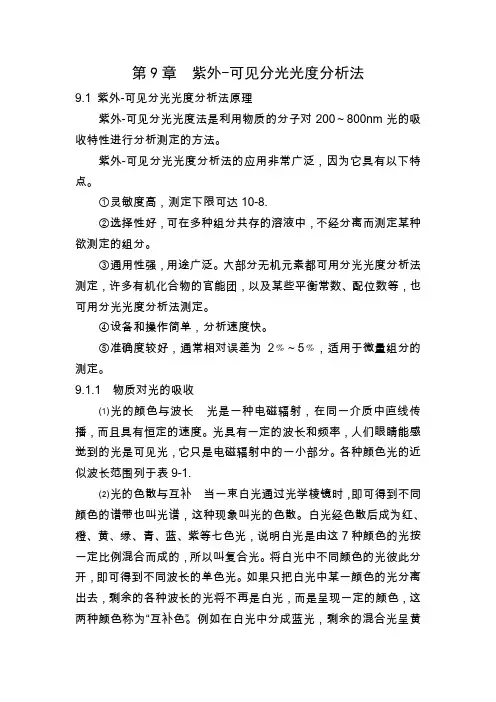

第9章 紫外-可见分光光度分析法
