毕业设计 锌电解车间的工艺流程和生产方法
1 第一章 绪论
1.1 锌的历史
世界上最早发现并使用锌的是中国，在10-11世纪中国是首先大规模生产锌的国家。明朝末年宋应星所著的《天工开物》一书中有世界上最早的关于炼锌技术的记载。1750～1850年人们已开始用氧化锌和硫化锌来治病。1869年Raulin发现锌存在于生活机体中，并为生活机体所必需。1963年报告了人体的锌缺乏病，于是锌开始列为1869年Raulin发现锌存在于生活机体中,并为生活机体所必需。锌的生产过程非常简单，将炉甘石（即菱锌矿石）装满在陶罐内密封，堆成锥形，罐与罐之间的空隙用木炭填充，将罐打破，就可以得到提取出来的金属锌锭。另外，我国化学史和分析化学研究的开拓者王链（1888—1966）在1956年分析了唐、宋、明、清等古钱后，发现宋朝的绍圣钱中含锌量高，提出中国用锌开始于明朝嘉庆年间的正确的科学结论。锌的实际应用可能比《天工开物》成书年代还早。
1.2 性质及其用途
1.锌的物理性质
锌是白略带蓝灰色的金属，它的物理性质特点为熔点和沸点都较低，质软，有展性。但加工后则变硬，熔化后的流动性良好。
锌的相对原子质量为65.37。熔点为419.505℃。沸点为906.97℃。密度在20℃时为7.133g/cm3。500℃时为6.58g/cm3。800℃时为6.22g/cm3。2O℃时比热为25.0236J/(mol.k)。熔化热为7386J/mol。气化热为114754J/mol。莫氏硬度为2.5。
锌有三种结晶状态：α、β和γ锌，其同质异形变化温度为170℃和330℃。在熔点附近的锌蒸气压很小，但液态锌蒸汽压随温度升高而急增，906.97℃时即达103125Pa,这是火法炼锌的基础。
2.锌的化学性质
锌在常温下不被干燥的氧或空气所氧化，在潮湿空气中往往形成一层灰白色的致密碱式碳酸锌ZnCO3.3Zn(OH)2而防止了锌的继续被侵蚀。熔融的锌能与铁形成化合物并保护了钢铁，此一特点被用在镀锌上。
常温下无空气的水对锌没有作用，但在红热温度时，锌易分解水蒸气，生成氧化锌。在空气中加热金属锌至505摄氏度即可燃烧生成非晶形氧化锌。商品锌易为硫酸或盐酸所溶解并放出氢气，也可溶于碱中，但溶解速度不及在酸中快。锌可与水银生成汞齐。 2 二氧化碳与水蒸气混合的气体可使锌迅速氧化成氧化锌，这是火法炼锌的极其重要反应。锌的电化极电位较负，这一特点被应用于从含金溶液中加锌粉提金和湿法炼锌中加锌置换净液上。
3.锌的用途
锌的消耗量与铜、铅的差不多。主要消耗在镀锌方面，作为覆盖层以保护钢材和钢铁制品。
锌能与许多金属形成金属形成性质优良的合金。如铜锌形成的黄铜，铜锡形成的青铜，铜锡铅形成的抗磨合金等，在机械工业、国防工业和交通运输业中得到广泛的应用。
高纯锌制造的Ag-Zn电池，体积小而能量大，多用于飞机和航天仪表上。由于锌的熔点低和流动性良好，适于压铸制造各种精密铸件。锌的抗腐性良好，可用于制造火药箱、家具和无线电装置零件。
在化学工业中，锌可供制造颜料。氧化锌还用于橡胶制造业。在冶金工业中，锌可用来从含金溶液中置换金；在湿法炼锌中，用锌粉净液除铜、镉等。
1.3 锌冶炼技术发展状况
由于锌的快速发展，现代锌冶金工艺分为两大类，火法炼锌和湿法炼锌。火法炼锌的方法有平罐炼锌、竖罐炼锌、ISP炼锌、电炉法、密闭鼓风炉等。目前世界主要炼锌的方法是湿法，世界上85%以上的锌由湿法炼锌生产出来的，现代湿法炼锌工艺主要由焙烧、浸出、净化、电积、熔铸等五个工序构成。
湿法炼锌将锌焙砂或其他氧化锌物料和硫化锌精矿中的锌溶解在水溶液中，从中提取金属锌或锌化合的过程，为现代炼锌的主要方法。由锌浸出、硫酸锌溶液净化、锌电解沉积三大环节组成。工艺流程湿法炼锌流程大体可分为传统的湿法炼锌流程、热酸浸出炼锌流程和硫化锌精矿直接浸出炼锌流程等三类。
上世纪90年代以来，我国湿法炼锌技术水平有了比较明显的提高。白银公司建设的109平米焙烧炉、黄钾铁矾法处理、锑盐除钴等技术日趋成熟，国内很多企业都纷纷效仿，目前这种冶炼工艺已经在全国推广。株洲冶炼集团的湿法工艺经过几十年的完善，在国内湿法冶炼技术上也独树一帜。需要特别提到的是云南氧化锌矿资源非常丰富，目前黄木冶炼厂和祥云飞龙公司在处理低品位氧化矿方面取得突破，并形成新的生产能力，祥云飞龙实业公司已经申请多项技术专利，并正在扩建产能。
锌电积车间一括电解沉积、电解液冷却、极板制造和电解槽清理等设施。从20世纪初采用湿法炼锌以来，电积在工艺上无多大变化，只在电解槽材质、电解液冷却方式、冷却设备、熔铸设备和操作制度上有不同程度的改进，并向大型化、机械化和自动化方向发展。 3 世界上锌的全部消费中大约有一半用于镀锌，约10％用于黄铜和青铜，不到10％用于锌基合金，约7.5％用于化学制品。
通过在熔融金属槽中热浸镀需要保护的材料和制品，锌可用于防蚀。对金属制品，可分批镀锌；对轧制钢带卷，可连续镀锌。近年来，钢带热浸镀锌量有显著增长。电镀锌也有使用，但该法一般用于较薄的镀层和不同的表面光洁度。
使用含锌粉的涂料是涂层的另一种方法；对于与水连续接触的物体，如用于船舶、桥梁和近海油气井架的大的钢构件，只须和大的锌块连接，便可得到保护，不过锌块要定期更换。
压铸是锌的另一个重要应用领域，它用于汽车、建筑、部分电气设备、家用电器、玩具等的零部件生产。
锌也常和铝制成合金，以获得强度高、延展性好的铸件。在制成薄板时（一般是用连铸连轧法生产薄板），锌还常和少量铜和钛制成合金，以获得必需的抗蠕变性能。
国际铅锌研究组预测，2004年全球锌消费量会比2003年的985万t增长4.8%，2005年将再增长4.3%，预计2005年中国将占世界锌消费总量的四分之一，它的消费增长的部分原因是镀锌钢用量的增长。相比之下，美国可能只占全球锌需求的十分之一。根据金融危机前CRU等机构做的预测，到2020年，世界锌需求将增加。日本金属经济研究协会预测，到2014年，世界锌的需求将达到1300万吨，之后需求将停滞。这个预测是根据‘中国在2014年锌需求将达到顶峰，而亚洲其他的发展中国家和新兴工业国的锌需求也将增加’的预测做出的。总之，所有预测都认为2014年后亚洲锌的需求不会出现大幅度的下降或增加。
但是许多分析家认为，2009年～2010年世界锌矿山产量和金属产量将减产10%～15%，锌矿山关闭的数量也将增加，2011年锌价格将超过2000美元/吨。因此可以认为，到2016年世界锌矿山产量和金属产量将恢复到2007年的水平。但是，由于印度和中国基础设施投资和汽车产量将持续增加，因此预计到2020年前，亚洲的锌矿石产量和锌金属产量将会保持持续增长势头。
尽管今后几年中国锌业的发展趋势将与世界锌业的发展趋势大致相同，但中国锌业的发展将决定着世界锌业的未来。尽管根据预测的需求，亚洲有必要新建一个锌金属冶炼厂，但对冶炼厂的投产时间和生产能力需要进行认真的研究。
如果亚洲新兴工业国中现有冶炼厂增加产量，加上一、两个10万吨～20万吨级的新冶炼厂投产，那么基本可以满足亚洲2020年前不断增长的锌需求。但是，受世界金融危机影响，无法看清未来亚洲经济恢复和发展的前景，因此很难对需求的增长做出准确的预测。对于亚洲的矿山生产来说，现有冶炼厂的生产能 4 力已经完全能够满足新投产矿山矿石的加工需求。
1.4 研究的意义及其主要内容
1.研究的意义
本课题研究使得学生充分了解锌电解车间的工艺流程和生产方法，学习锌电解车间的设计。
2.主要内容
1) 工艺流程的选择及主要技术经济指标、条件、厂址的选择与论证；
2) 经济核算及“三废”治理的论证；
3) 冶金计算及主要设备选型的计算。
5 第二章 工艺流程的选择和论证
2.1 电解精炼的基本工艺流程图
6 2.2 电解精炼的基本原理
1．原料：经净化得到的硫酸锌溶液，其中Zn的含量为120~130克每升，虽经净化处理，但其中仍含有铜、钴、镍、砷、锗、钴、铅等杂质。其含量大都在危害程度以上，进一步进行电解精炼，以脱除杂质和将Zn的含量提高到99.95%以上。
2．电解精炼的目的
1）把有害杂质进一步除去，得到既宜加工，又具有良好使用性能的电锌。
2）同时回收铅、硫酸等。
3．电解精炼的原理
锌电解精炼是利用锌和杂质的电位不同，采用的电解液为硫酸锌和硫酸的混合溶液。以铝板为阴极，以铅银合金为阳极。通过不断供给直流电，则溶液中的Zn离子不断在阴极上被还原，得到金属锌。而阳极放出氧气。
1） 电极过程的电极反应：
阳极：Zn2+ +2e =Zn
阴极: H2O -2e =1/2 O2 +2H+
总反应: ZnSO4 + H2O =Zn + H2SO4 +1/2O2
2) H+ 的影响
由于电解液是硫酸锌和硫酸的混合液,从而氢离子多，造成氢离子的实际电位比锌的电位高，从而氢在阴极析出，导致阴极层的氢离子浓度减少，严重时发生锌的水解，形成Zn（OH）2被包在析出锌中，形成色暗疏松的析出锌。此外由于杂质存在使析出锌呈现球苞状、条纹状和孔洞状。
为了避免这些影响，主要方法有：
（1）电解液的温度不宜过高
（2）电流密度不宜过低
（3）电解液中应有足够的硫酸锌和硫酸
（4）阴极表面要光滑、平整、致密
（5）采用超高电位材料
2.3 电解对各种杂质的行为
根据杂质对电流效率影响程度的大小可分为以下几类:
（1）铜、钴、镍 电解液中存在铜时，析出的锌呈疏松黑色状。严重时出现孔洞。这是因为铜较锌电位正，易于锌一起析出，形成Cu-Zn原电池而腐蚀锌，降低电流效率。另外铜在阴极析出后，在该点氢的超电位下降而析 7 出氢，
也降低电流效率。铜的来源是净液跑滤和铜导头或其他铜物料溶解所致。钴腐蚀锌的原因与铜相似，在工业上称为烧板，它使紧贴阴极一面的析出锌产生小黑点和孔眼。当电解液含酸高和有铋存在时，钴的危害更剧。但胶的存在可以减轻其危害性。镍和钴的行为相似。唯独对电流效率影响更大。一般电解液中含铜、钴、镍的量分别要小于0.5、3～5、1mg/L。
（2）砷、锗、硒、碲是对电积危害更大的杂质。电解液中砷、锗的含量要求低于0.1mg/L，硒、碲要低于0.02～0.03mg/L。其来源是锌精矿和氧化锌烟尘。电解液中砷、锗的存在，使析出锌呈球苞状、条纹状和疏松状态。因为它们析出后构成短路原电池，使锌腐蚀，并产生挥发性的As3H和Sb3H，使锌成条纹或求苞状。与铜、钴、镍一样，当电解液温度和酸度增高时，更剧烈地降低电流效率。
（3）铁、镉、铅对电流效率影响不大。电解液中铁在阳极能氧化为三价，又在阴极还原为二价，消耗电能。电解液中的含量可达2～5mg/L。镉和铅不使锌发生溶解腐蚀，故不影响电流效率。但它们的电位比锌正，因而会在阴极析出，影响电锌质量。电解液中可容纳镉量高达5mg/L。
2.4 电解液
1. 电解液的选择
作为锌电解精炼的电解液，应符合以下条件：导电性好；稳定、不易挥发；对设备腐蚀性小；对某些杂质溶解度小；无毒。
锌离子电池工艺
锌离子电池工艺
锌离子电池工艺
简介
• 锌离子电池是一种新型能源储存技术，以锌离子储存电能并进行释放。
• 锌离子电池具有高能量密度、低成本、高可再充电性能等优点。
• 研发锌离子电池工艺是提高电池性能和应用领域的关键。
工艺流程
锌离子电池的工艺流程主要包括以下几个步骤：
1. 电极材料制备
• 正极材料通常采用氧化锌、锌合金等材料。
• 负极材料常使用碳材料，如石墨。
• 电极材料的制备需要先进行粉末制备，再进行成型和烧结，最后进行表面处理。
2. 电解液配置
• 电解液是锌离子传输的介质，通常由溶剂和电解质组成。
• 常用的溶剂有水、有机溶剂等。 • 电解质的选择和浓度对电池性能有重要影响，常用的电解质有硫酸锌、氯化锌等。
3. 电池组装
• 电池组装是将正负极材料和电解液组装成电池的过程。
• 通常采用层状或卷绕结构，根据需要可以设计不同形式的电池外壳并封装。
4. 循环充放电测试
• 工艺完成后，需要对电池进行循环充放电测试来评估其性能。
• 充放电测试可通过恒流充电、恒流放电、循环充放电等方式进行。
• 根据测试结果进行参数调整和工艺改进。
工艺优化
• 工艺优化是提升锌离子电池性能和降低成本的关键环节。
• 可通过优化电极材料的制备工艺来提高电池容量和循环寿命。
• 优化电解液的配方和浓度可以改善电池的电导率和稳定性。
• 进一步优化电池组装工艺有助于提高电池的能量密度和安全性。
应用前景
• 锌离子电池具有广阔的应用前景，可广泛应用于电动汽车、储能系统等领域。 • 锌离子电池相比于传统锂离子电池更加环保和经济。
• 近年来，锌离子电池工艺的研究和工业化进展受到了广泛关注。
以上是关于锌离子电池工艺的相关内容，希望能为读者提供一些参考和信息。锌离子电池作为未来能源领域的热门技术之一，有望为人们创造更加高效和可持续的能源体系。
工艺挑战
虽然锌离子电池有许多潜在的优势和应用前景，但在实际工艺中仍然面临一些挑战：
锌的制造工艺
锌的制造工艺
锌主要通过两种工艺进行制造：热法和湿法。
热法指的是通过热还原锌矿石来制造锌。具体步骤如下：
1、选矿：选取含锌较高的矿石，如闪锌矿、叶锌矿等。
2、矿石炼烧：将矿石破碎、磨粉，并在高温条件下进行炼烧。矿石中的锌矿石在高温下发生热还原反应，生成氧化锌。
3、氧化锌还原：将氧化锌与焦炭混合，再次进行高温煅烧，锌矿石中的氧化锌被还原成金属锌。
4、冷却和分级：将还原的锌冷却后进行分级，得到不同纯度的锌产品。
湿法制造锌主要通过电解法进行。具体步骤如下：
1、酸浸矿石：将矿石浸入酸性溶液中，使得锌矿石中的锌溶解于溶液中。
2、电解：将酸溶液经过预处理后，放入电解槽中。电解槽中放置带电的阴阳极，电流通过溶液，使得锌阳离子被还原成金属锌，沉积在阴极上。
3、锌收集：收集在阴极上沉积的金属锌，进行后续的处理和精炼。
以上就是锌的主要制造工艺。不同工艺适用于不同的场合，选择合适的工艺可以提高生产效率和产品质量。
碱法制片锌-碱浸—电解法从氧化锌(矿、泥、尘、渣)中生产
1 / 13
碱浸—电解法从氧化锌矿、锌灰中
直接生产鳞片状金属锌粉和铅锭
专利号：ZL031167543 ZL1.1 ZL6.9 ZL6.6ZL1.1 ZL1.1(5项发明专利1项实用新型专利)
工艺说明书
赵由才 教授 博士生导师
同济大学污染控制与资源化研究国家重点实验室副主任
：(021)65982684 传真:65980041
E- mai1：.
易天晟 高级工程师
同济大学污染控制与资源化研究国家重点实验室
XX同越科技开发XX
联系：0 5742822
.: tdkj1999..
2 / 13 一、本技术的背景
目前，全世界年消耗锌近百万吨，在这些所消耗的锌中，80-90%来自一次资源（即锌矿资源）。金属锌已经成为工业和农业重要的原材料。在这些一次资源中，又以含锌40%以上的闪锌矿（即硫化锌矿）为主。就我国来讲，这种高品位的闪锌矿储量已经越来越少，属于匮乏矿产.
传统的金属锌冶炼包括闪锌矿焙烧-酸浸-除杂-酸电解。这个工艺存在许多问题。首先是焙烧过程中产生大量二氧化硫，即使采用制酸法部分回收二氧化硫，在焙烧过程中造成的环境污染也是相当严重的。第二是酸浸液除杂阶段。焙烧矿用浓硫酸浸取后，矿里的杂质，包括铅、铜、铁、钙等基本上与锌一起进入溶液中，从浸取液中分离这些杂质，流程极其复杂，过程难于控制，同时需要消耗大量的锌粉和其它化合物。在中和除铁时，由于氢氧化铁的夹带，锌的损失也是相当大。第三是电解阶段。在这阶段，必须严格控制电流密度，绝对不允许断电，否则，已经电解出来的金属锌又会溶解到电解液中。另外，电解液不能含氯离子，否则极板易被烧板，使之报废。
除了闪锌矿外，另一个锌矿资源是氧化锌矿或氧化锌泥（锌灰）。据初步调查，在XX，氧化锌矿储存量至少以百万吨金属锌计，开发应用氧化锌矿（特别是贫杂矿）的冶炼方法，是今后我国锌冶炼工业的重要任务。然而，无论是国内还是国外，氧化锌矿（包括红锌矿、菱锌矿、硅锌矿、酸法电解锌铸锭过程中产生的含氯氧化锌浮渣）、工业锌灰等的利用却长期未能实施。主要原因是酸法很难应用于这些锌资源的冶炼。一般来讲，氧化锌矿含硅很高，酸溶解时产生胶体硅酸，使浸取液与浸取渣无法有效分离。另外，氧化锌矿的主要矿种是菱锌矿。这种矿一遇到酸，立即产生大量的二氧化碳气体，使浸取无法进行下去。同时，氧化锌矿含锌较低，一般在20%以下，绝大部分在4-10%之间，采用酸法浸取，耗酸量太大，生产成本极高。可以认为，酸法不宜应用于大部分氧化锌矿的冶炼。
年产5万吨电解铜的电解车间的设计设计
火法炼铜毕业设计任务书
（铜电解精炼）
一、设计题目
1.设计一个年产5万吨电解铜的电解车间。
要求：（1）包括金属铜的基本用途及提取方法；
（2）厂址选择的基本要求；
（3）铜电解的基本原理，工艺等相关内容；
（4）冶金计算部分；
（5）设备选择及一览表
3.设计计算内容包括
（1）冶金计算：包括合理成分计算、物料平衡、热平衡的计算。
（2）设备设计计算：确定主要设备的主要尺寸、主要附属设备的选择与计算
二、原始数据
表4-1 阳极成分（％）
元素 Cu As Sb Ni Bi Se Pb Fe Te Au Ag S Zn
含量 99.5 0.05 0.028 0.146 0.007 0.055 0.034 0.002 0.05 0.00487 0.062 0.0061 0.0018
表4-2 铜电解过程中各元素的分配率（％）
元素 进入溶液 加入阳极泥 加入阴极
金 － 99.0 1
银 － 98 2
铜 1.93 0.07 98
硒和碲 － 98 1
铅 － 98 1
镍 90 20 <0.5
砷 70 30 微量
锑 40 66 微量
硫 － 95 3
铁 75 10 15
锌 93 4 3
铝 75 20 5
二氧化硅 － 100 －
铋 20 80 微量
表4-3 铜电解液中有害杂质允许含量（克 / 升）
元素 Ni As Fe Sb Bi
含量 14 5 5.3 0.7 0.5
表4-4 假设数据
电解铜回收率 99.7％
电解铜品位 99.93％
残极率 18％
镍进入电解液的百分数 91％
砷进入电解液的百分数 72％
锑进入电解液的百分数 38％
室温 25℃
三、设计的内容及要求
（一）编写设计说明书
1.概述
1）简述铜的性质、用途及在国民经济中的地位和作用。
2）铜的资源及消费情况。
3）铜冶金的基本冶炼方法。
锌银电池用电解锌粉制备工艺分析

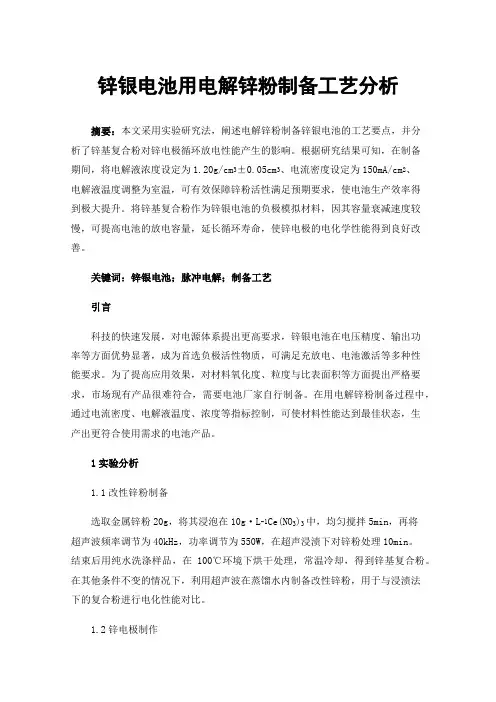

锌银电池用电解锌粉制备工艺分析
摘要：本文采用实验研究法，阐述电解锌粉制备锌银电池的工艺要点，并分析了锌基复合粉对锌电极循环放电性能产生的影响。根据研究结果可知，在制备期间，将电解液浓度设定为1.20g/cm3±0.05cm3、电流密度设定为150mA/cm2、电解液温度调整为室温，可有效保障锌粉活性满足预期要求，使电池生产效率得到极大提升。将锌基复合粉作为锌银电池的负极模拟材料，因其容量衰减速度较慢，可提高电池的放电容量，延长循环寿命，使锌电极的电化学性能得到良好改善。
关键词：锌银电池；脉冲电解；制备工艺
引言
科技的快速发展，对电源体系提出更高要求，锌银电池在电压精度、输出功率等方面优势显著，成为首选负极活性物质，可满足充放电、电池激活等多种性能要求。为了提高应用效果，对材料氧化度、粒度与比表面积等方面提出严格要求，市场现有产品很难符合，需要电池厂家自行制备。在用电解锌粉制备过程中，通过电流密度、电解液温度、浓度等指标控制，可使材料性能达到最佳状态，生产出更符合使用需求的电池产品。
1实验分析
1.1改性锌粉制备
选取金属锌粉20g，将其浸泡在10g·L-1Ce(NO3)3中，均匀搅拌5min，再将超声波频率调节为40kHz，功率调节为550W，在超声浸渍下对锌粉处理10min。结束后用纯水洗涤样品，在100℃环境下烘干处理，常温冷却，得到锌基复合粉。在其他条件不变的情况下，利用超声波在蒸馏水内制备改性锌粉，用于与浸渍法下的复合粉进行电化性能对比。
1.2锌电极制作 采用金属锌粉为活性物质，剂量为1.5g，注入乙醇和电解液，摇晃均匀后，再将聚四氟乙烯溶液加入进去，剂量为0.2g，使其成为膏状，涂抹在片状泡沫镍集流体中，再放入模具内，最后利用粉末压片机，在50MPa压力下加压成型，便可获得涂膏式锌电极。
1.3电解实验
选取特定量的氢氧化钾、氧化锌、纯水，混合成制成电解液，阴阳两级分别为锌锭和锌板，其中锌锭内带有些许杂质。在温度为15—45℃，密度在50—200mA/cm2范围内开展电解实验。经过电解分析可得锌粉，利用纯水冲洗，使其变成中性，经过酚酞溶液检测为无色或者淡淡的粉色，在真空环境下干燥处理后，经过筛除得到成品[1]。
锌冶炼银浮选工艺操作规程
共4页 第1页 银浮选生产工艺操作规程
(试行)
1 范围
本标准规定了电解车间锌浸出渣过滤及银浮选工艺流程、基本原理、原材料及质量要求、工艺操作条件、岗位操作法、产出物料及质量要求、主要技术经济指标和主要设备。
本标准适用于电解车间银浮选工艺操作过程。
2 渣过滤及银浮选工艺流程
一次压滤渣浆化
石粉 丁基胺黑药
2#油
尾矿 精矿
尾矿压滤 精矿压滤
浸出渣 银精矿
（送挥发窑） （送铅锑厂）
3 基本原理
3.1 银浮选目的
经一段压滤后的浸出渣浆化后，通过银浮选产出银精矿，从而达到从浸出渣中富集回收银的目的。
3.2 银浮选原理
在浮选矿浆中加入硫化物捕收剂—丁基胺黑药，通过浮选柱压缩空气的搅拌和充气，使矿浆形成大量受丁基胺黑药作用的气泡，具有疏水性的硫化银等硫化物矿粒，便附着于气泡上并随同气泡上浮，从而被富集在浮选柱矿浆表面上，从而形成矿化泡沫层，并从浮选柱顶面溢出而得精矿，以达到从锌浸出渣中富集银的目的。
4 原材料及质量要求
4.1 一次滤渣矿浆
4.1.1 主要成分应符合下表规定（%）：
成 分 Ag S总 S不
含 量 ≥0.02 ≤6.0 ≤1.5
运输泵
1#二次渣浆化槽
2#二次渣浆化槽
浮选柱
尾矿浆化槽 精矿浆化槽 共4页 第2页 4.1.2 密度：1.35 g/cm3～1.60g/cm3
年产15万吨电锌浸出车间设计
安徽工业大学毕业设计
i摘要
本文为年产15万吨电锌浸出车间设计，在其他冶炼厂锌浸出车间设计的基础上，
查阅了大量文献资料，在对各种锌浸出流程综合比较以后，本设计选用了技术较为成熟
的硫酸化焙烧-浸出-净化-电积这一湿法炼锌工艺流程，对焙烧、浸出、净化、电积等
湿法炼锌主要工序进行了物料平衡计算，对主要技术经济指标进行了选择和论证；对矿
粉浸出和氧化锌浸出车间的中浸槽、酸浸槽、浓缩槽等主要设备进行选型计算，选择了
标准化、大型化的冶炼设备；还对炼锌厂址进行了选择与论证，对经济状况进行了投资
核算，对三废治理及环境保护提出了要求和相应措施。计算结果表明，本设计方案是可
行的。
关键词：湿法炼锌；中性浸出；酸性浸出安徽工业大学毕业设计
iiAbstract
Thispaperisanannualoutputof150000tonselectrolyticzincleachingplantdesign,
basedontheotherdesignofleachingzincsmelterworkshop,accesstoalargenumberof
documents,inavarietyofzincleachingprocessaftercomprehensivecomparison,thisdesign
usesasulfatingroasting-maturetechnologyleachingandpurifyingthehydrometallurgyof
zincelectrowinningtheprocessofroasting,leaching,purification,etc.,electrowinningzinc
hydrometallurgyprocessofmaterialbalancecalculation,theselectionandverificationofthe
maintechnicalandeconomicindicators;theselectionandcalculationoforeleachingandzinc
氯化锌的生产工艺
氯化锌的生产工艺
氯化锌是一种重要的无机化工原料，广泛应用于电子、化工、冶金、制药等领域。下面将介绍氯化锌的生产工艺。
氯化锌的生产工艺主要有两种：蒸发结晶法和电解法。
1. 蒸发结晶法
蒸发结晶法是最常用的氯化锌生产工艺。其步骤如下：
(1) 原料准备：选用优质锌粉和盐酸作为原料，锌粉需经过除杂处理。
(2) 反应过程：将锌粉和盐酸按一定比例混合，反应生成氯化锌。反应温度一般控制在40-50℃之间，反应时间较长，一般需要4-6小时。
(3) 过滤：将反应物通过悬浮滤器进行分离，将固体氯化锌和液体盐酸分离。
(4) 压滤：将悬浮液进行压滤，除去多余的盐酸和其他杂质物质。
(5) 蒸发浓缩：将获得的溶液进行蒸发浓缩，逐渐去除水分，直到溶液浓度达到要求。
(6) 结晶分离：将浓缩后的溶液进行冷却结晶，分离出固体氯化锌。
(7) 洗涤和干燥：将结晶的氯化锌进行洗涤和干燥，去除余留的盐酸和水分。
(8) 包装贮存：将干燥的氯化锌进行包装，贮存待用。
2. 电解法
电解法是另一种常用的氯化锌生产工艺。其步骤如下： (1) 原料准备：选用优质锌粉和氯化铵作为原料，锌粉需经过除杂处理。
(2) 反应过程：将锌粉和氯化铵按一定比例混合，反应生成氯化锌。反应温度一般控制在40-50℃之间，反应时间较长，一般需要4-6小时。
(3) 过滤：将反应物通过悬浮滤器进行分离，将固体氯化锌和液体氯化铵分离。
(4) 浸泡：将固体氯化锌在电解槽中进行浸泡。
(5) 电解：将电解槽中的氯化锌进行电解，通过阳极和阴极的电流作用，将氯化锌分解成氯气和锌金属。氯气通过收集设备收集起来，锌金属沉积在阴极上。
(6) 铺盖：将沉积在阴极上的锌金属进行铺盖，形成固体氯化锌。
(7) 包装贮存：将固体氯化锌进行包装，贮存待用。
以上是氯化锌的两种常用生产工艺，每种工艺都有其适用的场合和特点。在实际生产中，可以根据需求选择合适的工艺，并加以改进和优化，提高氯化锌的产量和品质。
锌的生产工艺
锌的生产工艺
锌是一种重要的有色金属，在工业生产、建筑材料制造、汽车工业、冶金等领域都有广泛的应用。锌的生产工艺包括炼锌、电积锌、水热法等多种方法。下面详细介绍一下这些工艺。
一、炼锌法
炼锌法是将含锌的原料加热并经一系列化学反应处理，最终得到纯度高的锌。常用的原料有锌精矿、氧化锌、回收废料等。炼锌法包括两种不同的方法：热法和湿法。
1.热法
热法通常用于处理含锌矿石和精矿。其中最常用的方法是焙烧法。在高温下，锌矿石或锌精矿会发生氧化还原反应，生成氧化锌和一些有害物质，如二氧化硫。然后，氧化锌进一步加热还原，最终得到纯锌。
2.湿法 湿法通常使用含锌的废料和氧化锌作为原料。湿法包括两种方法：酸法和电解法。
酸法是将含锌的原料在硫酸等溶液中加热反应，产生氢气和硫酸锌。硫酸锌通过氢氧化锌的沉淀反应，转化为氢氧化锌。然后，氢氧化锌在高温下经过脱水反应或者加入还原剂还原，并最终得到纯锌。
电解法是将含锌的废料或氧化锌溶解在电解槽中，加上直流电，使其中的锌离子被还原成纯锌。这种方法可以得到高纯度的锌，并且能够回收再利用废料。
二、电积锌法
电积锌法是通过在电解槽中加入含有锌离子的溶液，并在电极上反应电子，将锌离子还原成纯锌。这种方法能够制备高纯度的锌，且无需高温处理，更加环保。该方法常用于精细金属加工和电子电器工业。
三、水热法
水热法是将含锌废料放入高压容器中，在450-500摄氏度的高温高压条件下，经过水热反应得到高纯度的锌。这种方法的优点是废而不废，废料得到了再利用。与其他方法相比，水热法需要的投资较少，适用于小规模生产。
总结
锌的生产工艺包括炼锌法、电积锌法和水热法。炼锌法包括热法和湿法两种方法，常用于处理含锌的原料和废料。电积锌法和水热法可以获得高纯度的锌，且更加环保和节能。不同的生产工艺具有各自的优缺点，可以根据需要选择合适的方法进行生产。
湿法冶锌工艺流程
湿法冶锌工艺流程
概述：湿法炼锌是当今世界最主要的炼锌方法，其产量占世界总锌产量的85%以上。近期世界新建和扩建的生产能力均采用湿法炼锌工艺。湿法炼锌技术发展很快，主要表现在：硫化锌精矿的直接氧压浸出；硫化锌精矿的常压富氧直接浸出；设备大型化，高效化；浸出渣综合回收及无害化处理；工艺过程自动控制系统等几个方面。湿法炼锌是用稀硫酸(即废电解液)浸出锌焙烧矿得硫酸锌溶液，经净化后用电积的方法将锌从溶液中提取出来。当前，湿法炼锌具有生产规模大、能耗较低、劳动条件较好、易于实现机械化和自动化等优点在工业上占主导地位，锌总产量的80~85%来自湿法炼锌。
锌焙砂的浸出
湿法冶锌的浸出是以稀硫酸溶液作为溶剂，控制适当的酸度、温度和压力条件，将含锌物料（如锌焙砂、锌烟尘、锌氧化矿、锌浸出渣、硫化锌精矿等）中的新华无溶解撑硫酸锌进入溶液，不容固体形成残渣的过程。浸出所得的混合矿浆在经浓缩、过滤将溶液与残渣分离。
锌焙砂浸出的原则工艺流程：
锌焙砂浸出是用稀硫酸溶液去溶解砂浸中的氧化锌。作为溶剂的硫酸溶液实际上是来自锌电解车间的废电解液。
锌焙砂浸出分为中心浸出和酸性浸出的两个阶段，常规浸出流程采用一段中性浸出和一段酸性浸出或两端中性浸出的复浸出流程。锌焙砂首先用来自酸性浸出阶段的溶液进行中性浸出。中性浸出实际是用锌焙砂来中和酸性浸出溶液中的游离酸，控制一定的酸度（Ph=5.2～5.4），用水解法除去溶解的杂质（主要是Fe、Al、Si、As、Sb），得到的中心溶液经净化后送去电积回收锌。
中性浸出仅有少部分ZnO溶解，锌的浸出率为75%～80%，因此浸出残渣中还含有大量的锌，必须用含酸度较大的废电解液（含100g/L左右的游离酸）进行二次酸性浸出。酸性浸出的目的是使浸出渣中的锌尽可能完全溶解，进一步提高锌的浸出率；同时还要得到过滤性良好的矿浆，以利于下一步进行固液分离。为避免大量杂质同时溶解，终点酸度一般控制在H2SO4浓度为1～5g/L。
