采暖系统中室温自动控制系统
浅谈采暖系统中室温自动控制系统
摘要：为了人类的生存与发展，节能如今已经成为人类最重要的事。在许多领域中都有潜在节能的价值。经调查发现目前的采暖系统中存在着许多热能分配不合理的现象，从而导致过量供热现象，浪费了许多能源。为了达到更好的节能效果，完善采暖系统势在必行。文章针对目前采暖系统的现状，对室温采集，数据传输，流量控制，室温自动调节做出了初步的探索，并以节能为目的对采暖系统的改造提出一些思路。
关键词：节能 室温控制 自动控制
引 言
我国目前正在加快脚步向城市化建设发展，按照现在的发展状况以及建筑能耗，我们每年在采暖上需要增加1.4亿吨标煤。与发达国家相比，我们的采暖能耗是他们3～4倍，平均每年每平方米采暖需要消耗30.5kg标煤。环境与节能已经成为全球最重视的问题，而对于我们正处于发展中的国家来说更应该重视。在国家及地方各类节能标准颁布以来，相应的民用建筑供暖热计量系统也已被广泛的采用，但仅仅靠居民自觉去节约能源是远远不够的。为了节能，我们需要对现有系统进行改造。
一、现有系统存在的问题
1.1室温不可控
1.由于管路距离、房间朝向、空置房、户间传热等因素，在供给同等流量的时候，不同房间得到温度不同，现有系统里的阀门无
法线性调节流量，为了保证居民室温都达到标准温度，供暖公司必须保证对热量需求高的房间达到标准温度，这样就会导致许多房间过量供热，浪费大量的热能。
2.目前系统无法调节空置房的温度，为了防止房屋管路冻损，只好采用满负荷供暖，这样的供暖完全用于管路而非用户，热量浪费极大。
1.2锅炉房无法知道居民室内温度
热量都是由锅炉房通过管路传输到各个热用户，其中锅炉房的出水压力以及温度决定着运送热量的多少，由于现有系统无法把居民室内温度传送到锅炉房，锅炉房自然无法通过居民的室温来调节出水温度及压力，为了达到居民的采暖标准，只好过量供热，这样不仅会浪费大量的热量，而且过热的房间也会引起居民的不满。
1.3用户无法自己选择供暖标准
目前全国部分城市已经陆续实行热计量收费，这对于节能来说本是一件好事，但是热计量收费的实质应该是用户根据自己的热需求去选择自己的供热方式，以此节省热量，但现有的采暖系统用户无法精确的选择自己的供暖标准，无法控制自己想要的室温，只能凭借关闭锁闭阀的时间去节能，这样对热用户来说比较不合理。
二、改进方案
2.1加装电动角度阀以及温度控制器
1. 电动角度阀
加装电动角度阀，这样可以精确的控制入户的流量，保证室温
可以细致调节。通过阀体的开关角度，控制着入户水流量的大小，相比与开关锁闭阀来说这样更合理。
2.温度控制器
（1）温度控制器主要实现功能
测量室内温度并且控制电动角度阀，通过与热计量表的通信来控制电动角度阀角度进而合理的控制入户的流量，最终达到精确控制室温的效果。
（2）温度控制器主要原理
1）测温电路
选用atmega16芯片，利用π型滤波电路与电敏电阻组成测温电路。
atmega16是基于增强avr risc结构的低功耗8位cmos微控制器。它拥整套先进的指令和时钟周期指令执行时间，数据吞吐率可达到1mips/mhz，可以有效的减缓系统的功耗与系统处理速度两者的矛盾。atmega16拥有比较全面编程软件以及系统开发工具，其中涵盖宏汇编、c语言编译器、程序调试器、软件仿真器、评估板。选用这种芯片成本并不高，而且足以实现所需的功能[1]。
2）温度控制器与热计量表的通信
由atmega16芯片通过max485与热计量表连接，并通过一串数据协议完成与热计量表的通信，这样就可以把通过热计量表测量的流量传输到温度控制器。max485属于一类芯片接口，它的接口芯片为rs-485芯片，max485的传输速率最高可达2.5mbps，因为它的
驱动器摆率不受限制。它还有有短路电流限制功能，短路时可以即时通过热关断电路将此驱动器的输出置为高阻状态。在两种状态下这些收发器吸取的电源电流范围为120μa～500μa，一种是满载状态、一种是驱动器禁用的空载状态。在输入为开路时，接收器可以通过它的失效保护特性保证逻辑高电平输出[3]。此外它还具有抗干扰性能。工作环境均在5v单电源下。
3）温度控制器与阀门控制
由atmega16通过继电器与阀门正反转线路连接，分别控制阀门的正反转，由于阀门转动成匀速圆周运动，所以通过转动时间可以控制阀门开关角度。这样就可以实现弱电控制强电，仅仅用温度控制器就可以控制流量。
2.2加装通信模块
为了实现与锅炉房内工控机数据通信，需要在温度控制器内加装无线通信模块，可以通过zigbee或wifi与锅炉房工控机进行数据通信。个人比较倾向于zigbee，用zigbee建立无线网络，可工作在三个频段上，包括915 mhz（美国流行）、868mhz（欧洲流行）和2.14ghz（全球流行），分别具有最高40kbit/s、20kbit/s和250kbit/s的传输速率，它的传输距离范围在10-75m内，可以根据环境增加[3]。zigbee具有如下特点：1.功耗低，发射功率低至1mw，采用了休眠模式，两节5号电池大约可以维持6个月至两年；2.稳定安全；3.成本低；4.延时短， 通信延时和从休眠状态激活的延时比较短，典型的搜索设备延时30ms，活动设备信道接入的延时为
15ms， 休眠激活的延时是15ms。
2.3加装按键
在温度控制器上加装按键，使热用户可以自己调节想要的供暖方式，在温度控制器上设定3种供暖方式，分别为有人状态、无人状态、防冻状态。热用户也可以根据自己想要的温度去设定。
三、总结
为了在供暖领域上取得更好的节能效果和更好的服务与热用户，我们需要对现有的采暖系统进行改造。加装温度控制器以及电动角度阀，通过温度控制器与热计量表以及电动角度阀之间的通信来控制室温在设定数值小范围内浮动，防止过量供热，并可达到很好的室温控制效果。通过温度控制器将热用户的室内温度传输到锅炉房，使锅炉房可以根据目前的采暖负荷调节出水温度，这样可以大大提升采暖系统的供暖效率，达到显著的节能效果。热用户可以通过温度控制器上的按键选择自己想要的供暖方式，这样既保证对热用户的供暖质量，又可以使热用户养成主动节能的习惯。
参考文献
[1] 沈文. avr 单片机 c 语言开发入门指导.清华大学出版社，2005： 127 - 128.
[2] 谭浩强. c程序设计（第三版）.清华大学出版社，2005
[3] 蒋建辉. zigbee 网络的设计与实现[d].江苏：苏州大学，2006.
SCADA控制系统
.
-
-
-可修编-
RTU远程测控终端—蒸汽热力管网检测系统
摘要：
在油田矿区供热系统中，采用RTU〔远程测控终端〕技术后，使供热系统的过程参数检测和控制实现了自动化，提高了整个供热系统运行的可靠系性平安性，提高了生产过程控制和管理水平。
1．概述
在蒸汽管道供热系统中，生产厂房、办公楼和居民住宅区之间地理位置比拟分散，造成了供热面广，热力点多、热损失大的特点。给供热系统的操作及生产管理带来许多困难。供热站采用远程测控终端〔RTU〕技术后，与中心锅炉房的DCS构成一套SCADA系统。其功能是通过中心站全面了解整个供热系统的工艺参数，为供热管理人员提供集中供热系统的运行状态，帮助工作人员选择适宜的运行方式，进展优化生产和运行，实现过程检测和控制及生产管理自动化。取得了明显的社会效益和经济效益。
2．系统描述
集中供热已经成为北方城市冬季采暖的主要供热形式，也是节约能源、保护环境、实现城市现代化的重要措施。辽河油田近两
宇能热电厂供热工程，使中心地区和局部外围地区实现了集中供热。但由于供热地域大、用户比拟分散，造成了热力点多且相距较远,给供热过程参数检测和控制及管理带来一定的困难。在此供热工程中由于采用了RTU技术 ，很好解决了这一难题，保证区域供热在平安、合理、经济的条件下运行。集中供热工程采用了SCADA系统，整个系统分为三级，即第一级 .
Honeywell DT100RR RM RS 系列 数字式温控器 说明书
ENS9005R2 KO06 2005 1 DT100RR/RM/RS 系列 数字式温控器 产品规格
应用 DT100RR/RM/RS数字式温控器及MC100R（中央智能控制器）可通过PLC（电力线通信）而用于对热水采暖系统的MCV阀 的开/关控制。 DT100RR可用于220VAC供电的热水采暖系统的温度控制。 该系列温控器外观设计新颖、具有液晶显示、功能多样、简单易用。 该温控器通过控制阀门的开/关而使室温达到设定值。 DT100RM(主区温控器)可控制并监控其它最多7个DT100RS (分区温控器) 。 特点 • 带数字显示的典雅外型，与室内装饰相协调。 • 可显示室温及用户设定的温度。 • 拨盘用于调整温度设定。 • 可直接或通过65x65的接线盒安装于墙上。 • 具有预约功能，可在预定时间自动开启（0~24小时）。 • 采用EEPROM 存储器，即使在掉电时亦可保存用户设置。 • 适用于DT100RM/RS, MC100R and MCV 阀。 目录 应用 ………………………………………………… 1特点 ……………………………………………………… 1规格 …………………………………………... 2尺寸 ………………………………………………... 2安装 ……………………………………………. 3接线图 …………………………………….. 3操作 ……………………………………………….. 4 规格 表 1. 型号指南 应用 电压 型号 Vac±10%, 50/60Hz DT100RR000 On-Off heating control DT AC220V DT100RM051 用于通信的主区温控器 DT100RS051 用于通信控制的分区温控器 由 MC100R001 提供DC12V MC100R001 用于通信、接线的中央智能控制器 AC220V DT100RR/RM/RS THERMOSTATS ENS9005R2 KO06 2005
模糊PID在换热站温度控制系统中的设计与仿真
模糊PID在换热站温度控制系统中的设计与仿真
单春贤;陈万家;彭杰
【摘 要】建筑采暖能耗问题日益引起人们的关注,换热站是采暖系统的中枢环节,针对其温度控制具有大惯性、纯滞后、时变性难以控制的特点,设计了采用AT89C2051作为控制内核,结合模糊控制和PID算法优点的模糊自适应PID控制器,并根据换热站温度控制系统的特点建立了仿真模型.仿真对比表明:模糊自适应PID控制器与常规PID控制器相比超调小,振荡周期短,精度高,具有较强的抗干扰能力,能够满足供热过程的动态和稳态性能.%Building heating energy
consumption arouses people's interest, and heat transfer station is the
central part of the heating system. Considering the characteristics of great
inertia,pure delay,time-varying parameters in the temperature control
system of heating exchanging, the fuzzy - PID arithmetic was
presented,and AT89C2051 was used as control kernel. The design used
SIMULINK tool to create a simulation model. Comparing with traditional
PID control, Fuzzy - PID control system has small overshoot, short
adjustment time,high accuracy, with strong adaption, it improves the
温控阀的工作原理及应用
温控阀的工作原理及应用(总10页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小-- 温控阀的工作原理及应用
摘要：温控阀是供暖系统流量调节的最主要的调节设备，一个供暖系统如果不设置温控阀就不能称之谓热计量收费系统。本文简介了温控阀的构造和原理，通过分析温控阀的流量特性，结合散热器的流量特性，同时引进阀权度的概念，阐述在散热器热特性、温控阀流量特性和阀权度的共同作用下如何确保散热器系统调节的有效性；并介绍了温控阀的安装方案；最后阐述温控阀节能作用。
关键词：温控阀 流量特性 阀权度 热计量 节能
一、散热器温控阀的构造及工作原理
用户室内的温度控制是通过散热器恒温控制阀来实现的。散热器恒温控制阀是由恒温控制器、流量调节阀以及一对连接件组成，其中恒温控制器的核心部件是传感器单元，即温包。温包可以感应周围环境温度的变化而产生体积变化，带动调节阀阀芯产生位移，进而调节散热器的水量来改变散热器的散热量。恒温阀设定温度可以人为调节，恒温阀会按设定要求自动控制和调节散热器的水量，从而来达到控制室内温度的目的。
二、散热器的调节特性是由散热器热特性、温控阀流量特性及阀权度共同决定的。
温控阀在某开度下的流量与全开流量之比G/Gmax称为相对流量；温控阀在某开度下的行程与全行程之比l称为相对行程。相对行程和相对流量间的关系称为温控阀的流量特性，即：G/Gmax=f（l）。它们之间的关系表现为线性特性、快开特性、等百分比特性、抛物线特性等几种特性曲线。
对散热器而言，从水利稳定性和热力是调度角度讲，散热量与流量的关系表现为一簇上抛的曲线，随着流量G的增加，散热量Q逐渐趋于饱和。为使系统具有良好的调节特性，易于采用等百分比流量特性的调节阀以补偿散热器自身非线性的影响（1）。
阀权度对调节特性的影响。可调比R为温控阀所能控制的最大流量与最小流量之比：

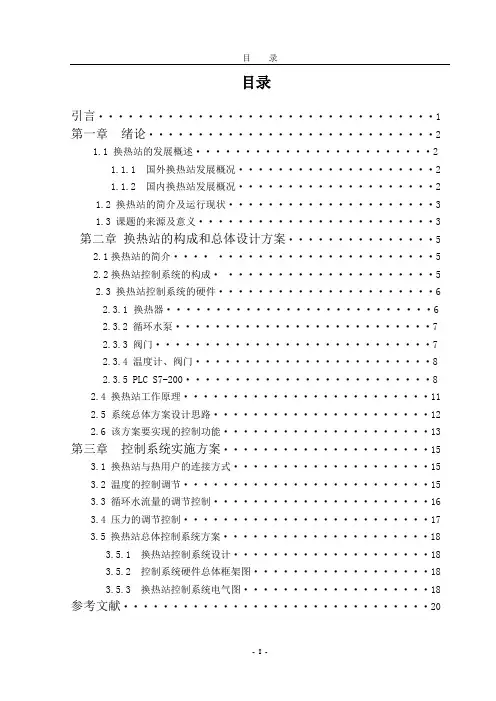

热力公司换热站PLC控制系统设计
