变配电所设备安装、电气调试监理细则
电气监理细则.杜doc

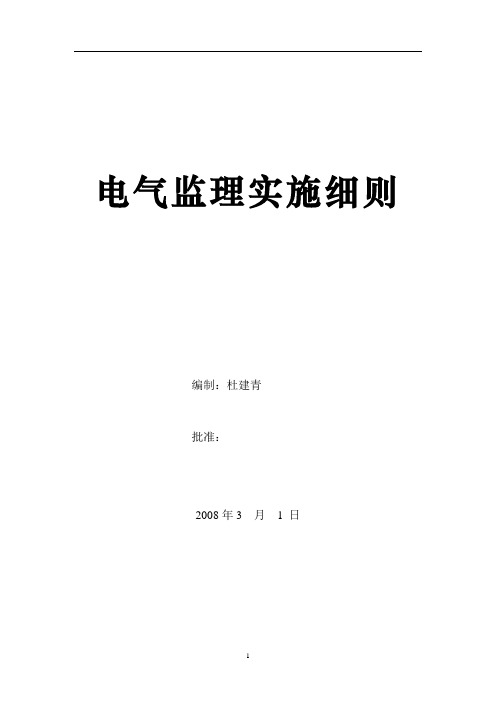

电气监理实施细则编制：杜建青批准：2008年3 月 1 日目录第一章：工程概况……………………………………………1.1 工程简介……………………………………………1.2 专业特点……………………………………………第二章：监理工作流程………………………………………第三章：监理质量控制………………………………………3.1 施工前的质量控制……………………………………3.2 工程材料的质量控制…………………………………3.3 施工阶段的质量控制…………………………………第四章：监理进度控制………………………………………第五章：监理投资控制………………………………………第一章工程概况及专业特点.一、工程概况：山西移动通讯生产基地工程建筑群体主要包括通讯生产机房、客服生产机房、通讯指挥用房及生产辅助用房四项主要内容，还有营业、展示用房，以及油机变配电房、电缆进线用房、地下车库等，建筑群主要由1#通讯生产楼、2#客服生产楼、3#通讯指挥楼、4#生产辅助楼四部分组成，建筑类别为一类高层，耐火等级为一级钢筋混凝土框架剪力墙结构，地上七层地下一层。
二、专业特点：1、强电工程（一）、强电工程概况：电气工程范围为变配电系统，电力、照明系统，防雷接地系统，火灾自动报警及联动控制系统等。
负荷等级：本工程的重要机房用电、专用空调、智能中心及消防中心用电、消防设备用电等为一级供电负荷，其余负荷按二级负荷考虑。
供电电源：分别从市政电网引入两路10KV高压独立回路进线，另配两组1600KW自动柴油发电机组。
用电负荷：本工程建筑用电负荷主要分布在通讯机房。
应急电源：本工程配置柴油发电机组两套，当供电局两路互为备用的10KV电源供电中断时，自备柴油发电机组能在30秒内使发电机自动启动，并能够向大楼的一级负荷、消防系统用电设备、应急照明、以及与之配套的各弱电系统等一级负荷供电。
（二）、电力系统1、本工程低压配电方式主要采用：放射式、树干式。
电气工程监理实施细则
目录一、工程概况-------------------------------------------------2二、建筑电气工程特点-----------------------------------------2三、编制依据------------------------------------------------3四、监理工作控制目标及要点-----------------------------------4 （一）建筑电气安装监理的投资控制-------------------------4 （二）建筑电气安装监理的进度控制-------------------------4 （三）建筑电气安装监理的质量控制-------------------------6 （四）电梯监理的控制目标及要点---------------------------24五、建筑电气安装监理的安全生产管理--------------------------37六、电气监理工作措施----------------------------------------41七、监理工作制度--------------------------------------------41八、监理工作流程----------------------------------------------42九、监理组织机构图--------------------------------------------56电气工程监理实施细则一、工程概况1、工程名称：南北康片区北康村村民安置房建设项目2、工程地点：济南市市中区，分水岭路以北，北康路以东，南康路以西。
3、建筑规模：85539.98㎡4、结构形式：本工程住宅为剪力墙结构，商铺和地下车库为框架结构。
5、工程计划投资：25500万元6、工程质量等级：合格工程7、计划工期：2015年4 月1日开工至2018 年3月31日竣工8、设计单位：中国航天建设集团有限公司9、建设单位：济南市中控股有限公司10、监理单位：山东恒信建设监理有限公司11、施工单位：济南长兴建设集团有限公司二、建筑电气安装工程的特点本工程电源有两路引自不同变电站的10KV电源供电，满足一级负荷供电要求，变配电室设置在车库内，各栋号楼在负一层设配电间，配电间内设总箱配电线路分别沿桥架到电井再到各层照明箱和设备箱。
调试监理细则
可编辑范本 无锡蓝天燃机热电联产项目工程

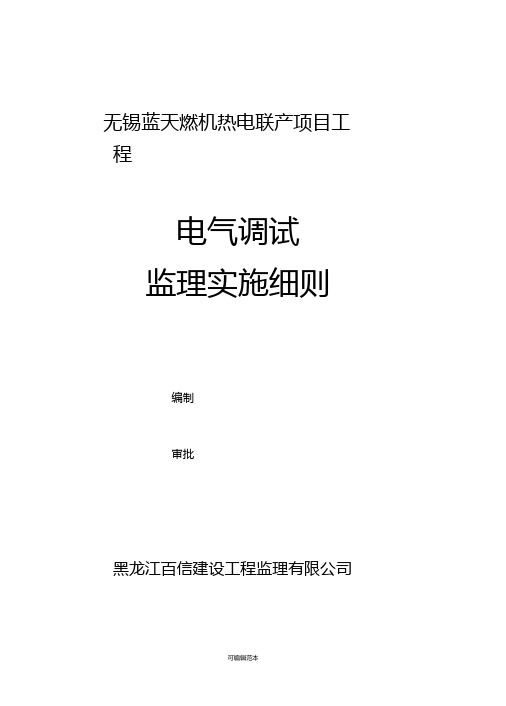

电气调试 监理实施细则
编制 审批
黑龙江百信建设工程监理有限公司 可编辑范本
无锡蓝天项目监理部 二零一五年三月可编辑范本 1、 目的 2、 引用标准及编制依据 3、 职责 4、 内容与要求 5、 电气专业调试监理质量见证清单 电气专业调试阶段监理作业实施细则 1、目的
为了确保无锡蓝天电厂的电气设备在安装完成后能全部投入运 行，从而配合工艺流程达到合理协调运行并保证其安全生产，因此 搞好电气设备的调试监理，对电厂设备的安全经济运行是十分重要 的。为了规范电气调试的监理行为，特制订本实施细则。 2、引用标准及编制依据
2.1引用标准
国务院第 279号《建设工程质量管理条例》 可编辑范本
国家电力公司：国电火[ 1999]688 号《国家电力公司工程建设 监理管理办法》 电力工业部：电建[ 1996]159 号《火力发电厂基本建设工程启 动及竣工验收规程》 国家质量技术监督局、 建设部 GB50319— 2000《建设工程监理
规范》
《电气装置安装工程 电缆线路施工及验收规程》 (GB50168—
2006)
《电气装置安装工程 接地装置施工及验收规程》 (GB50169—
2006)
《电气装置安装工程 电气照明装置施工及验收规范》 GB50259－2013)
《电气装置安装工程 高压电器施工及验收规范》 (GBJ147— 2010)
电气装置安装工程 电力变压器、油浸电抗器、 互感器施工及 验收规范》（ GBJ148－ 2010） 《电气装置安装工程 母线装置施工及验收规范》 （ GBJ146－
2010)
《电气装置安装工程 盘、柜及二次回路结线施工及验收规范》
（GB50171－2012） 《电气装置安装工程 蓄电池施工及验收规范》 （GB50172－ 2012） 电气装置安装工程质量检验及评定规程（ DL/T-5161 ） 工程建设标准强制性条文（ 2006） 可编辑范本
电气安装工程监理细则
电气安装工程监理细则一、电气安装工程安装后必须用A4表报监理验收。
电气安装施工工程的资料，必须与工序同步进行，按着施工的分部，分项认真填写所有的资料表格报验。
1、电气安装时应报：（1）电气隐蔽工程，检查验收记录汇总表，津资K—D5—1。
（2）电线电缆导管，隐蔽工程检查验收记录，津资K—D5—5。
（3）人工接地体隐蔽工程检查验收记录，津资K—D5—8。
（4）接地装置、防雷等电位隐蔽工程检查记录，津资K—D5—9。
（5）主要电器设备、材料进场验收报告，津资K—D2。
（6）低压电线路及装置绝缘电阻测试记录，津资K—D4—1。
2、电气安装安全和功能应报：（1）汇总表，津资A—D5。
（2）照明负荷通电试运记录，津资A—D1。
（3）接地电阻测试记录，津资A—D3。
（4）照明线路灯具、开关、插座、接线、接地检查记录，津资A—D4。
3、电气安装检验批应报：（1）箱盘安装检查批质量验收记录，津资K—D7—2。
（2）电线导管、电缆导管和线槽的敷设检查批质量验收记录，津资K—D7—8。
（3）电线、电缆穿管和线槽敷设检查批质量验收记录，津资K—D7—9（4）电缆、电线接线检查批质量验收记录，津资K—D7—11。
（5）普通灯具检查批质量验收记录，津资K—D7—12。
二、电气及相关材料管理：所有电气材料和相关材料．必须在进场前申报其质量标准，待电气监理人员检查符合规范要求，且各种质量保证资料齐全、真实、有效，方可予以认定进场使用。
三、建筑电气安装工程，应严格按设计图纸施工，变更或修改设计，必须持有设计单位相关文件，建设单位及施工单位均无权变更或修改没计图纸。
四、电气施工要求：1、电缆进户止水板按电气安装工程图集JD5—112至JD5—113以安装，钢管必须作防腐，浇筑在砼内的钢管外部不得作防腐处理。
2、钢管接头必须采用套管连接，套管连接长度为管径的2倍，连接管的对口处必须在套管的中心，焊口必须焊接牢固严密，PVC管使用管箍时要粘接牢固，浇筑在砼的管必须粘接严密。
成套配电柜及动力开关柜安装工程监理细则
成套配电柜及动力开关柜安装工程监理细则一、引言配电柜及动力开关柜安装工程是电气工程中的重要组成部分，它直接关系到电力系统的稳定性和安全性。
为了确保配电柜及动力开关柜安装工程的质量，保证工程按照设计要求完成，需要进行有效的监理工作。
本细则旨在规范和指导配电柜及动力开关柜安装工程的监理工作，保证施工质量，确保工程的顺利进行。
二、监理准备1.监理人员应具备相关电气工程专业知识和工作经验，并熟悉法律法规和标准规范。
2.监理人员应熟悉设备配置和技术要求，对工程图纸和技术文件进行仔细研究。
3.监理人员应与施工单位进行充分沟通和协调，了解施工计划和进度安排。
三、监理要求1.监理人员应参与工程的施工组织设计，对施工方案进行审核和评审，并提出必要的修改和建议。
2.监理人员应对施工单位的施工人员进行技术培训，并检查其资质和证书。
3.监理人员应按照设计要求对材料进行审核，确保材料的质量和符合标准规范。
4.监理人员应对施工现场进行巡视和检查，确保施工安全和质量。
5.监理人员应定期组织会议，与施工单位沟通和交流工作进展情况，并解决工程中存在的问题。
6.监理人员应参与设备的验收工作，对设备的外观和技术指标进行检查，确保设备的质量和性能。
四、监理程序1.施工前，监理人员应对施工方案进行评审和审核，并在施工前组织召开会议，对施工实施进行讨论和确认。
2.施工中，监理人员应按照施工计划进行巡视和检查，及时发现和解决问题，并与施工单位进行沟通和协调。
3.施工后，监理人员应对施工质量进行检查和评估，编制监理报告，并提出改进措施和意见。
4.监理人员应对设备进行验收工作，包括对设备外观、接线端子、接地等进行检查，对设备的测试数据进行比对和分析。
五、监理报告和结算1.监理人员应按照监理工作的进展情况和要求，编制监理报告。
监理报告应包括工程的施工情况、风险和问题，以及解决方案和改进意见等内容。
2.监理报告应及时提交给建设单位，并与建设单位进行沟通和讨论。
电路室内外配电监理实施细则(全)
电路室内外配电监理实施细则一、工程特点及技术.质量标准1.1本工程为改建铁路增建第二线的电力工程，工程位于1.2本工程与既有线并行施工，配电所进行改造，采用过渡施工，先导通后拆除的施工方案。
施工中各专业间协调难度大，行车与施工相互干扰，既要保证既有线行车安全，又要保证施工作业安全。
1.3本工程施工地段地质类型主要有风沙、地震区砂土液化、水塘湿地等，特殊性岩土主要为盐渍土，软土（松软土）等；地下水较为丰富，埋藏浅，地质、水文构状复杂，施工中必须按设计标准、施工工艺、施工工序执行。
1.4技术质量标准，严格执行《铁路电力工程施工质量验收标准》（TB10420-2003）.二、监理工作范围及重点2.1根据监理合同,我监理单位负责监理惠农（兰州局与呼和局局界站）K425+255.1--银川（含）K522+169段97余公里电力工程.2.2工程概况全线新建立IOKV一级负荷贯通线1条。
改造既有惠农、银川段部IoKV配电所,增加调压器、贯通线等设备。
改造既有银川中心配电所高压设备。
新建青草圈IOKV配电所,以及银J11供电段电力远动系统。
2.3工程的重点为电力一级负荷贯通线立杆，电缆施工，以及配电所设备安装调试，远动装置安装调试。
2.4监理依据2.4.1《铁路建设工程监理规范》(TB10402—2007)2.4.2《铁路电力工程施工质量验收标准》(TB10420--2003)2.4.3委托监理合同2.4.4国家的有关法律、法规及本工程有关批准文件。
三、监理工作流程图施工单位施工过程监理单位提报开工前相关资料1监理熟悉设计图纸，了解施工条件。
2审核施工单位施工组织设计(施工方案)、施工组织机构及施工机械、人员进场情况、开工条件等。
施工前准备工作灯塔组立1按施工方案设计图、工艺标准、工序标准施工。
2进场材料、设备、构配件批次检查，验证质量证明文件，规格、型号符合设计标准。
3安装技术记录及相关资料齐全。
4分部分项工程完工后全部检查。
电气工程施工质量监理实施细则
电气工程施工质量监理实施细则建筑电气工程一、一般规定1•接地（PE）或接零（PEN）支线必须单独与接地（PEN）干线相连接，不得串联连接。
2•高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气安装交接试验标准》GB50150的规定。
3•变压器、箱式变电所、高压电器及电瓷制品应符合下列规定：⑴查验合格证和随带技术文件，变压器有出厂试验记录；⑵外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。
4•高低压成套配电柜、控制柜（屏、台）及动力、照明配电箱（盘）应符合下列规定：⑴查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。
不间断电源柜有出厂试验记录。
⑵外观检查：有铭牌，柜内无器件损坏丢失、接线无脱落脱焊。
5.电线、电缆应符合下列规定：⑴按批查验合格证，合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙燃绝缘电缆》GB5023.1〜5023.7标准生产的产品有安全认证标志；⑵外观检查：包装完好，抽检的电缆绝缘层完整无损，厚度均匀。
电缆无压扁、扭曲，铠装不松卷。
耐热、阻燃的电线、电缆外护层明显标识和制造厂标；⑶按制造标准，现场抽样检测厚度和圆形线芯的直径；线芯直径误差不大于标称直径的1%常用的BV型绝缘电线的绝缘层厚度不小于表1-1的规定BV型绝缘电线的绝缘层厚度表1-1二、成套配电柜、控制柜（屏、台）和动力、照明电箱（盘）安装1 •低压成套配电柜、控制柜（屏、台）和动力、照明电箱（盘）应有可靠的电击保护。
柜（屏、台、箱、盘）内保护导体应应裸露连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积Sp不应小于表1-2的规定。
保护导体的截面积表1-2注：S2•照明配电箱（盘）安装应符合下列规定：⑴箱（盘）内配线整齐，无铰接现象。
导线连接紧密，不伤芯线，不断股。
配电室(电力)监理大纲-监理要点、难点分析
本工程施工其他要点、难点和关键部分的阐明及监理实施意见集中阐明了本工程施工过程中，电缆沟及设备基础、电气及设备安装、雨季施工、旁站监理、见证取样与送检、安全文明施工等各方面的要点、关键部分及监理实施措施；并在本节最后一部分对有关难点、关键部分等进行了阐述,提出了监理相关实施意见。
一、施工测量监理要点及主要措施施工测量控制是工程质量控制的基础，作为工程质量监测的重要内容，在工程质量管理中发挥着重要的作用，也是对施工质量检验评定的重要手段，也是监理过程中不可缺少的工作。
1、测量监理工作的主要内容专业监理工程师应按以下要求对承包商报送的测量放线控制成果及保护措施进行检查，符合要求时，专业监理工程师对承包商报送的测量成果申请表予以签认。
(I)审核承包商的施工测量方案；(2)审查承包商专职测量人员的岗位证书及测量设备检定证书；(3)审核控制桩的校核成果、控制桩的保护措施以及平面控制网、高程控制网及临时水准点的测量成果。
2、施工测量质量控制要点和目标值(1)、控制标准在审核承包商提交的施工测量方案的基础上，督促承包商根据建设单位提供的坐标控制点、标高基准点，以及设计单位的建筑施工图进行轴线放设及标高测量。
(2)、测量精度的控制及误差范围测角：采用三测回，测角误差土5以内，总误差在±5以内。
测距：采用往返测量法，取平均值。
当气压、气温及标准气象条件相差很大时，考虑气象改正系数；量距：用检定过的钢尺进行量测并且进行温度修正；每层轴线之间的偏差在土Inlnl以内，层高垂直偏差在土3ππn以内。
3、施工前的测量监理(1)、复核建设单位提供的工程施工控制测量资料的成果，基准点、标墩及标志，落实控制点保护措施；(2)、对照承包商投标书承诺的测量工具，审核承包商用于工程测量仪器和设备的完好性、可靠性、精确度及法定计量单位的标定证书和建设单位认可的合格条件，审查测量人员的组成和能力并予以认可；(3)、会同建设单位及有关部门一起向承包商提供施工控制网的控制测量成果，并当场交验。
电气工程监理细则(精选5篇)
电气工程监理细则（精选5篇）电气工程监理细则范文第1篇1.1灯具、吊扇安装的问题。
灯具、吊扇安装的问题重要有灯位位置显现偏移未能处于中心位置，成排灯具的水平度、直线度不精准，用于吊扇的吊钩的加工料子选用螺纹钢导致成型质量不好，灯罩不吸顶，接线盒外露等，另外，天花吊顶的简灯开孔过大，不足美观。
1.2导线的接线、连接质量与色标的问题。
目前重要存在的问题有多股导线只是做出半产品的“羊眼圈”状而未能采纳铜接头，而且没有进行扩锡；连接开关、插座的接线端时一个端子上连接多根导线且导线排列没有顺序，线头在外现象较多；导线的三项、接地保护线等色标未能统一，极易使后序的施工人员将其混淆。
2电力电气工程施工质量的监理措施2.1认真会审设计图纸2.1.1谙习建筑结构图。
通过对设计图纸的谙习来了解整个平面布置与各处的标高，以形成对立体结构概念的大略形象图适时发觉预埋与实际结构不一致的地方。
2.1.2依据设计图纸认真核对消防、给排水与强弱电电缆桥架并列间距是否符合要求，对于管道排列密集、多而杂的地方要求设计单位给出认真的图解。
严格审核消防线管的选型、埋深是否符合规范的要求。
2.1.3由于发生火灾时防排烟阀、风井等设备需要联动，同时消防中心需要快速接收到报警信号与设备动作信号从而使得非消防用电电源自动断电、电梯迫降，所以必须保证消防途中的预留管线与各种模块的位置、数量与施工要求一致。
2.2施工过程中的施工监理与协调2.2.1严格依照程序进行技术交底与图纸会审。
监理单位在进行质量掌控时，重要的依据来自于经过上级单位批准的设计图纸和技术说明书等设计文件，所以施工单位在施工过程中所要遵从的一项紧要原则就是“按图施工”。
电气监理工程师不但要督促施工单位在施工中严格依照施工图纸进行作业，还必须组织设计单位适时向施工单位进行技术交底与图纸会审工作，只有这样，才略充足保障施工单位能够全面的了解图纸的细节，清楚设计意图，了解保证施工质量的关键所在。
电气监理细则(新)
编号：DTPL—01FD-L2-011 DTXNYPLBYS风电一期（49.5MW)项目工程电气监理实施细则JD电力工程建设监理有限公司DTPL风电监理部二零一四年四月DTXNYPLBYS电一期(49。
5MW)项目工程(审批页）批准：编制:目录一、工程概况及特点-——————--—-—-—--——————————--—-—-———3二、编制依据-————--——--———---——-—-——----—--—--—---——-3三、电气监理工作范围—-----—--—-—-———--———---——--—-—--4四、监理工作方法及措施——----———-——--—------——--—-————7五、质量控制要点及目标值———-——--——--—-———————----—--—13六、监理工作流程——-—-—-—-————-——---——--————----—-----18一、工程概况及特点DTXNYPLBYS风电场一期（49.5MW）工程，位于美国西海岸的天使之城洛杉矶境内.洛杉矶GDP为6931。
16亿美元（截止2014年6月)排名世界第三（仅次于纽约和东京)。
洛杉矶位于美国加州西南部，是美国的第二大城市，仅次于纽约，也同时是西部最大都会，美国最大的海港。
220kV升压站站址位于贫民窟，距洛杉矶政府约8公里，平均海拔高度约1700米，站址内地处山区，地形起伏较大。
本期建设规模为49.5MW，安装33台单机容量为1500kW的双馈风力发电机组，风机出口电压690V，采用一机一变的发电机－变压器组接线方式，由变压器将机端电压升压至35kV,经过2回集电线路送至风电场内220kV升压变电站的35kV母线。
二、编制依据1、《建设工程监理规范》GB/T50319—20132、DTXNYPLBY风电场监理合同、监理规划3、初步设计及其审批文件、施工图设计文件4、电气装置安装工程高压电器施工及验收规范GBJ147-905、110KV~1000KV变电站电气工程建设标准强制性条文实施管理规程Q/SD01002—20076、电气装置安装工程质量检验及评定规程DL/T5161。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（合同工程名称） 监理实施细则
（电气专业 变配电所设备安装、电气调试）
吉林工程建设监理公司（监理部名称）
年 月 日 1
第一章 工程概况 1、 变配电所设备安装工程量一览表 材料或设备名称 规格、型号、容量 尺寸或重量 数量 备注 高压配电柜 变压器 低压配电柜 高压电容器柜 低压电容器柜 蓄电池组 整流器柜 信号屏 变频器屏 控制屏 不间断电源屏 高压电缆 低压电缆 控制电缆 铜（铝）母线 接地用圆钢 角钢 钢管 槽钢 电缆桥架 单独安装负荷开关等附属设备 2
2、专业工程特点 3、供货范围、供货时间 4、工期要求 5、编制依据 1) 本工程的《工程建设监理委托合同》 2) 本工程的《工程建设监理规划》 3) 本工程的设计、勘察文件 4) 建设工程监理规范（GB50319-2000） 5) 《电气装置安装工程高压电器施工及验收规范》 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 《电气装置安装工程母线装置施工及验收规范》 《电气装置安装工程电缆线路施工及验收规范》 《电气装置安装工程接地装置施工及验收规范》 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》 《电气装置安装工程蓄电池施工及验收规范》 《电气装置安装工程电气设备交接试验标准》 等现行的施工质量验收规范、标准等。 6) 石油化工施工安全技术规程（SH3505-1999）、建设工程施工现场供用电安全规范（GB50194-93）、施工现场临时用电安全技术规范（JGJ46-88）、建筑施工高出作业安全技术规范（JGJ80-91）、建筑施工安全检查标准（JGJ59-99）、建设工程安全生产管理条例等安全管理规范和条例。 7) 吉林工程建设监理公司《质量手册》、《程序文件》及其它企业管理标准等。 3
第二章 监理控制内容、标准、方法及措施 一、 接收图纸，进行审图记录，作好图纸会审准备。作为专业监理工程师，此项工作是最基础、最重要工作，将对日后其他工作起到事半功倍的作用。将图纸吃透，电气专业监理工作将轻松愉快的圆满完成。 1、 收到图纸作好图纸登记，明确收到日期。 2、 对照图纸目录，检查图纸是否齐全，如不全及时列出明细通过业主与设计沟通，或由业主直接与设计联系，监理协助。 3、 根据图纸目录，明确已出图纸是否满足专业设计要求。通常包括主要材料设备表、设计说明、高、低压系统图、二次接线原理图、高、低压配电室平面布置图、变压器室平面布置图、控制室平面布置图、蓄电池室平面布置图、电缆清册、接地系统图、单元格式还有盘面布置图、电缆沟布置图、桥架布置图、其他大样图等等。 4、 明确本变电所容量，协助业主核定上级变电所供电回路的开关容量以及保护时限是否适配。供电外线电源电缆与本变电所进线电缆设计规格、方位、长度等是否统一。 5、 缺少说明和设计的内容需供货厂家提供的，及时向业主提出书面要求，由业主提供产品手册或安装说明书等。例如电涌保护器、避雷器、微机保护单元、电容器、UPS电源、变频器等的产品手册或安装说明书。此时的产品手册或安装说明书与设计图纸具有同等地位，专业监理工程师应认真研读。 6、 电气专业设计所采用的国家标准图自行或与施工单位共同收集。企业标准图由设计单位提供。主要研究各标准图之间是否适配，与本工程是否适配，是否还应有补充说明或进一步明确的内容。 7、 明确电气设备长、宽、高尺寸后核对土建专业图纸，建筑设计是否满足电气专业要求。高压柜根据盘前检修距墙至少20MM，盘后检修距墙至少1000MM，低压柜距墙至少800 MM，盘柜顶至少距棚 0.9MM，并且 4
不应有灯具、管道等设置在上方。变压器、母线等的安全距离也有类似要求。 8、 明确盘柜基础槽钢在土建图中还是电气专业图中，由土建专业队伍还是电气队伍施工，协助业主进行明确，是否需要提前予留埋件，地平标高与基础槽钢标高的关系是否满足要求。手车柜最好一平，如过高，则设备供货厂家应配套供应过桥。非手车柜，则不超过10MM。基础尺寸是否与设备尺寸对应。 9、 高压室应选择靠近电源侧，门向低压室开启。变压器室宜选在北侧，油浸式的变压器下部设置鹅卵石夹层，干式变压器则不需要，顶部建筑专业设置安装检修吊钩，并且室内应通风良好，一般设置百叶窗、门等。低压室进线柜靠近变压器室，母线（桥）尽量最短。变电所门应采用防火门，不允许有管件阀门等，通过变电所的管道不允许丝接，只能焊接。以上是图纸会审阶段应解决的问题，否则日后施工已经形成则返工造成资源浪费。 10、统计主要设备、材料数量。 11、高压配电柜包括进线柜、互感器柜、计量柜、配出柜，进线柜和计量柜如果本电压等级直接进入电业网，需满足有关电业部门要求，并协助业主单位将变电所图纸送电业部门审图。 12、高压柜核对进、出开关容量、规格、型号，是否与本变电所容量和馈出容量适配，母线或电缆规格是否适配。操作机构形式是电动、电磁、手动、液压等，是否满足五防要求，互感器型号、变比、精度，穿母线形式或穿电缆形式的电流互感器应配套。主接线形式，备用形式为明备用还是暗备用，联络柜联络方式，手动还是自动，如是自动明确备自投原理。母线规格、尺寸，尤其是母线的供应与安装容易产生矛盾。供货合同是否设备厂方供货，还是安装单位供货并安装，协助业主明确供货和安装单位。 13、二次回路原理接线图要分清直流回路、交流回路，测量回路、保护控制回路、信号回路等，核对回路标号，对照电缆清册和盘柜布置图认真核 5
对电缆走向，同时明确二次元件所在盘柜位置以及盘柜所在位置。此时在头脑中要形成本工程的空间三维概念。并且为日后的电气调试监理工作作好基础工作。 14、依据变压器室平面布置图，明确安装方位，母线布置走向及予留孔洞标高，支架形式，穿墙绝缘板尺寸规格，并核对建筑图的孔洞标高、地平标高、母线桥标高、设备高是否统一。变压器室内是否有单独安装的附属开关设备。核对本工程负荷容量，设计的变压器容量是否满足要求，设备互为备用形式。 15、低压柜重点核对回路与用电设备的对应，根据负荷容量，核对开关容量、电缆型号、尺寸、走向、长度以及保护管径。电机控制方式以及控制电缆芯数。低压系统图与照明、动力系统图是否统一。 16、电缆沟内支架上电缆的敷设应注意各支持点距离全塑型电缆和控制电缆水平为800MM（电缆需固定），垂直为1000MM，其他形式电缆另有规定。电力电缆和控制电缆不应配置在同一层支架上，高低压电缆、强、弱电电缆分层由上而下配置，同时核对电缆与热力管道、热力设备之间的净距，平行时不小于1M，交叉时不应小于0.5M。如不能达到，则采取隔热措施。最上层至顶板200MM，最下层距地面50—100MM，层间间距120—300MM，同时注意电缆敷设弯曲半径设计是否满足要求。 17、桥架敷设电缆，核对电缆桥架型号、规格、尺寸，以及支架规格、间距，层间间距、由上而下的敷设布置，电力电缆与控制电缆在同层内敷设需加隔板。特别注意遇到伸缩缝的处理，进出建筑物的处理。 18、电缆敷设走向图与高、低压系统图、盘柜平面布置图、电缆清册共同核对，尽量减少电缆长度，同时还要考虑电缆必须的予留长度。 19、经常有业主检查图纸会审准备工作情况，审图记录认真作好，随时根据业主要求向业主提供，同时业主也会要求施工单位提供审图记录，进行对比，如果此时工作到位，在一开始将反映专业监理工程师的专业工作水平和竞业态度，为日后监理工作的顺利打下一个良好的基础。 6
总之，在图纸会审准备阶段尽量考虑问题周全，一个好的专业监理工程师应该把问题解决在施工之前，避免日后的返工。 二、 审查施工单位资质，施工人员电工资质，施工单位电气检测试验资质，施工单位质量保证体系。施工单位填报A4表，审查合格后签署。 1、 由于电气专业性强，所以次项工作非常重要，根据本工程电压级别进行核对，例如10KV变电所，相应施工资质应该是10KV及以下。35KV—66KV的同理。原件审查合格后退回，留复印件附A4表后。 2、 根据工程量，参照预算定额和劳动定额，以及施工合同工期，电气专业施工进度计划，总体施工进度计划，确定本变电所施工不同阶段电工技术人员数量，审查电工证，重点是年检有效期和颁发部门。原件审查合格后退回，留复印件附A4表后。 3、 施工单位质量保证体系重点是落实现场合格的专职质量检查员。关键是对经常发生的质量通病制定预防措施，要从全面 质量管理的角度，把措施落到实处，督促质检员落实施工班组的质量自检工作，保证PDCA循环（计划、执行、检查、处理）的正常运转。 4、 一般变电所设备安装工程施工单位为专业施工队伍，电气调试工作由电工调试班完成，并且应具备相应电气检测试验资格，将来在检测试验报告上有电气检测试验专用公章。 三、 组织或参加专业设计交底和图纸会审。 1、 作为业主单位，多数委托监理单位组织图纸会审，此时，监理工程师依据图纸收到时间和工程开工时间以及图纸量大小综合考虑来确定图纸会审时间。 2、 一般设计单位不重视设计交底，作为组织者，监理工程师可以要求设计认真作好设计交底的准备工作，而且设计交底时各专业人员都应该旁听。 3、 作为电气专业监理工程师也应该在设计交底工作时，抓住这个可以既省事又可以提高工作效率的机会，认真旁听土建、安装等其他专业的设计交底，在必要时，可以向其他专业设计人员进行提问，询问有关专业交
