轴承钢用精炼渣冶金性能分析
过程 中精炼渣 的碱度 和脱硫效果 进行 分析。结果表明 ： 在精炼过程 中， Ｃ ａ Ｏ含量基本不变 ， Ｓ ｉ Ｏ ： 的含量略有减少 ， 而Ａ １ Ｏ 含 量稍 有增加 ； 整个精 炼过程 中， 碱度 逐渐升高 ， 在精炼结束后 ， 终渣碱度维持 在４ ． ５ — ５ ． Ｏ ； 在 吨钢用量 ９ ． ３ １ ｋ ｇ 合成渣和 ２ ． ７ ９ ｋ ｇ 埋弧渣的条件下 ， 精炼渣脱 硫率达 到 ８ ０ ％； Ｃ ａ Ｏ — Ｓ ｉ Ｏ 一 Ａ １ Ｏ ， 精炼渣系能够较好地去除钢中游离氧及 氧化物夹杂 ， 钢材 的全 氧含量低于 １ ２ ×１ ０ 。 关键词 ： 轴承钢 ； 精炼渣 ； 组分 ； 碱度 ； 脱硫率
２ ． １ 精炼渣 组成
传统 的轴 承 钢精 炼渣 系 主要是 以 Ｃ ａ Ｏ — Ａ １ ０ 和 Ｃ ａ Ｏ — Ｓ ｉ Ｏ 一 Ａ １ ： ０ ， 的 高 碱 度 精 炼 渣 系 为 主 。 由
Ｃ ａ Ｏ — Ａ １ ０ ， 二元相 图可知 ： 渣 中存在 低熔点 的化合物 １ ２ Ｃ ａ Ｏ・ ７ Ａ １ ： Ｏ ｎ ， 可 通过调 节精 炼渣 中 Ａ １ ： Ｏ ， 含 量 降
轴 承钢 的使 用性 能 。本研究 系统地 讨论精 炼渣 成
高质 量 的轴 承钢要 求 高 的纯 净度 和组 织均 匀 ， 即杂质 元素 和非 金属 夹杂 少 ， 碳 化 物细小 且分 布均 匀 。精 炼渣 具有 脱氧 、 脱硫 、 去 夹杂 的作 用 ， 其 性质 直接影响Ｌ Ｆ 精 炼过 程 的冶金 效 果 。当碱 性还 原渣 同钢 液 密切 接 触 时 ， 钢 液 中实 际 的 氧 、 硫 的数 值 大 于 同渣 平衡 的氧 、 硫 的数值 ， 使 钢液 中的 氧 和硫 向 渣 中扩 散 …； 精炼渣中 Ｃ ａ Ｏ、 Ａ １ ０ ， 等 成 分 能够 与 Ｓ ｉ 、 Ａ １ 、 Ｍ ｎ 等 的脱 氧 产物 结合 成低 熔 点 的化合 物 ， 从 而 降低 脱 氧 产物 的活 度 ， 强 化脱 氧 反应 ； 由于精 炼 渣
元系 和 Ｃ ａ Ｏ — Ｓ ｉ Ｏ ： 一 Ａ １ ： Ｏ ， 三元 系表面张力 图可知 ， Ｓ ｉ Ｏ
以吸收脱氧产物 ， 使脱氧产物容易从钢液 中排除。
此外 ， 精 炼渣融 化 后形成 泡 沫渣 ， 渣层 覆盖 钢液 ， 可 有效 防止 气 体 吸入 ， 且 有 利 于埋 弧 操作 ， 减 轻 电弧 对钢 包 内衬 和钢包 盖 的损害 ， 提高热 效率 乜 ］ 。因此 ， 研究 精炼渣 成分 变化及 其对 钢洁净 度 的影 响 ， 对Ｌ Ｆ 精炼作 用 的充 分发挥具 有重要 意义 。
夹 杂物 的种类 、 形貌进 行定 性分 析 。根据 精炼 工艺 可知： 钢 中可 能存在 Ａ类 硫化物 夹杂 、 Ｂ类氧 化铝夹 杂、 ｃ类 铝酸 钙 复合 夹 杂物 以及 镁 铝尖 晶石 和 氮化 钛夹 杂等 ｂ 。由于全程采 用沉 淀脱 氧工艺 ， 炉渣对 脱 氧产 物 （ 主要 是氧化 铝 ） 的 吸附作 用尤 为重要 ， 通 过氩 气弱搅 拌 ｂ 等 手段可 改善夹 杂物 上浮 的动力学 条件 ， 但 是 如果 熔 渣 本身 吸收 夹杂 物 的性 能不 好 ，
｛ 试验研究 ；
・ ’ 、
．
＾ ． ＾ ． 、 ． ＾ ． ＾ ． ，～ ． 、． ’ ～ ． ＾ ． ， ・
轴承钢用精炼渣 冶金性能分析
彭 波 ， 刘丽丽 ， 温 瀚
（ １ 中冶 国际工程技术有限公 司 ， 北京 １ ０ ０ ０ ２ ８ ； ２ 北京大学 工学院 ， 北京 １ ０ ０ ８ ７ １ ； ３ 首钢京唐公 司 钢铁 厂 ， 河北 唐 山 ０ ６ ３ ２ ０ ０ ） 摘 要： 选择合 理的三元精炼渣系 ， 利用 三元相图分析轴承钢 Ｇ Ｃ ｒ ｌ ５ 钢包精炼 过程中成渣组分 的变化规律 ， 并 对钢包精炼
均 由氧 化 物组 成 ， 氧化
渣 工艺 和组成 对成 渣过 程 的影 响作 用 规律 ， 并对 精 炼 渣 的碱 度 和脱硫 效果 进行 系统探 讨 ， 获得 能够 有 效 去除钢 中硫 和氧化物 夹渣 的精 炼渣系 。
２ 生产 工艺对精 炼成渣 的影响
结合 成低 熔点 化合 物 ， 而钢 液与脱 氧产 物 间 的界 面 张力 大 于渣 和脱氧 产物 之 间的界 面张 力 ， 精 炼渣 可
低 熔 渣 的熔 点 ， 改 善 合 成 渣 精 炼 的动 力 学 条 件 。 Ｓ ｉ Ｏ ： 属于 酸性 氧化物 ， 不利 于精 炼渣脱 硫 ， 但Ｓ ｉ Ｏ 对 熔渣 的泡 沫化 性能 有较 大 的影 响。 由 Ｃ ａ Ｏ — Ａ １ ： ０ 二
要对 轴承 钢 中夹杂 物进 行控 制 ， 首先要 对 钢 中
属 表 面活 性 物质 ， 其 含 量 增加 可 降低 表 面 张力 ， 促
进发泡 ， 增加渣膜 的弹性 和强度 。 在 轴 承钢 Ｇ Ｃ ｒ ｌ ５ 的试 制过 程 中 ， 精炼 渣 的组 成
如表 １ 所示 。
表 １ 精 炼 渣 组 成 ％
第３ ５ 卷 第２ 期 ２ ０ １ ３ 年４ 月
、 、 ｖ 、 、 、 ‘ ‘ 。 ，、 、－ ？
山 东 冶 金
Ｓ ｈ ａ ｎ ｄ ｏ ｎ ｇ Ｍｅ ｔ ａ ｌ ｌ ｕ ｒ ｇ ｙ
Ｖｏ ｌ － ３ ５ Ｎｏ ． ２
Ａｐ ｒ ｉ ｌ ２ ０ １ ３
中图分类号 ： Ｔ Ｆ ７ ６ ９ 文献标识码 ： Ａ 文章编号 ： １ ０ ０ ４ － ４ ６ ２ ０ （ ２ ０ １ ３ ） ０ ２ — ０ ０ ３ ８ — ０ ３
１ 前
言
使得 夹杂 物不 能从 钢水 中彻底 分离 ， 会 恶化轴 承 钢 的机械 性 能 。 因此 ， 精 炼 渣 的组 成 、 性 质直 接 影 响
第四章 精炼渣系选择
钢中的酸溶铝[Al]S不会还原渣中的（SiO2），这时（SiO2）不会成为供氧源。
钢铁冶金研究所&特殊钢冶金学术方向
各精炼渣系脱硫能力的比较
LF炉精炼过程的脱硫的热力学参数主要有钢水中的溶解氧 含量和渣中的 CaO 活度（即作用浓度）。脱硫的表达式为： (CaO) +[S] = (CaS) + [O]
<0.1 －
♣ 几个主要结构单元的作用浓度
结构单元 作用浓度 A B 山 阳 东北大学 CaO N1 0.1641 0.2348 0.3676 0.3495 SiO2 N2 0.0005 0.0005 0.0002 0.0001 Al2O3 N3 0.0102 0.0097 0.0084 0.0238 MgO N4 0.2162 0.1145 0.0468 0.0598 MgO· Al2O3 N10 － － － 0.0598
钢铁冶金研究所&特殊钢冶金学术方向
精炼渣系选择的实验
小盖 炉盖 发热体 炉管 耐火砖 精炼渣 石墨坩埚 MgO坩埚 钢水
实验渣系及结果
实验号 1# 2# 3# 4# 5# 6# 7＃ 8＃ CaO 45～50 54～57 50～60 50～55 45～50 55~60 45～50 50～55 SiO2 20～25 10～15 13～17 10～15 20～25 13~15 20～25 5～10 Al2O3 24～27 24～27 10～15 13～17 13～17 13~17 25～30 25～33 MgO 3～7 3～7 2～6 8～12 8～12 3~8 3～7 5～10 CaF2 0 0 0 5～10 3~8 5~10 0 0 R=(CaO/SiO2) 2 4 4 4.2 2.2 4.5 2 >5 T.O 0.002 0.0013 0.0016 0.0015 0.002 0.0011 0.0015 0.0011
GCr15轴承钢旋转弯曲疲劳性能研究
GCr15轴承钢旋转弯曲疲劳性能研究本文选择四种不同冶炼工艺——真空脱气、电渣重熔、真空自耗和双真空工艺制备的GCr15轴承钢作为试验原料,进行了旋转弯曲疲劳试验和ASPEX夹杂物表征。
对四种工艺制备的GCr15轴承钢进行了高周机械疲劳试验研究,发现在10~7次疲劳寿命条件下,真空自耗轴承钢旋弯疲劳强度最高1131MPa,双真空与电渣工艺次之,分别为1087和1085MPa,由真空脱气制备的GCr15轴承钢旋弯疲劳强度最低为1000MPa和1029MPa(新型热处理工艺)。
对比其力学数据发现,疲劳强度与拉伸极限有良好的正相关关系。
利用扫描电镜对疲劳断口进行表征和分析,结果显示由真空脱气工艺制备的试样起裂夹杂物平均尺寸为27.1和24.67μm,而导致电渣、真空自耗、双真空钢疲劳断裂的平均夹杂物尺寸分别为13.3、13.83和13.89μm。
通过对旋弯疲劳断口的起裂核心夹杂物、裂纹扩展鱼眼以及瞬间断裂区等疲劳全过程特征参数与旋弯疲劳强度以及寿命间关系研究,发现了大颗粒夹杂物尺寸(DS)及分布是影响轴承钢旋弯疲劳强度与寿命的关键因素。
同时对所有断口夹杂物成分进行分析发现,电渣轴承钢由TiN作为裂纹源引起疲劳断裂的试样约占总数的50%,而其余试样大多数裂纹源为Al-Ca-O-S-Mn组成的复合球型、类球形夹杂物。
利用ASPEX扫描电镜对四组试验钢进行夹杂物整体检测和大尺寸夹杂物检测。
整体夹杂物检测中,单位检测面积真空脱气制备的GCr15轴承钢中大尺寸夹杂物含量高于其余三组试样;电渣钢中夹杂物总数量最多,但是小尺寸夹杂物占比较高;真空自耗与双真空工艺中夹杂物数量与大小均好于其余两组工艺。
对于大尺寸夹杂物检测,每种工艺制备的轴承钢分别进行了24块最大夹杂物搜寻扫描,并将结果带入威布尔分布坐标纸中,发现真空脱气制备的轴承钢基体中最大夹杂物分布高于其余三组试样,这与其疲劳断口夹杂物良好对应。
为了对比疲劳断口和ASPEX检测夹杂物之间的关系,分别将疲劳断口夹杂物和ASPEX 夹杂物进行极值统计法计算,发现,两种方法表征出的夹杂物在整体尺寸区域位置分布基本相同。
钢渣质量分析报告

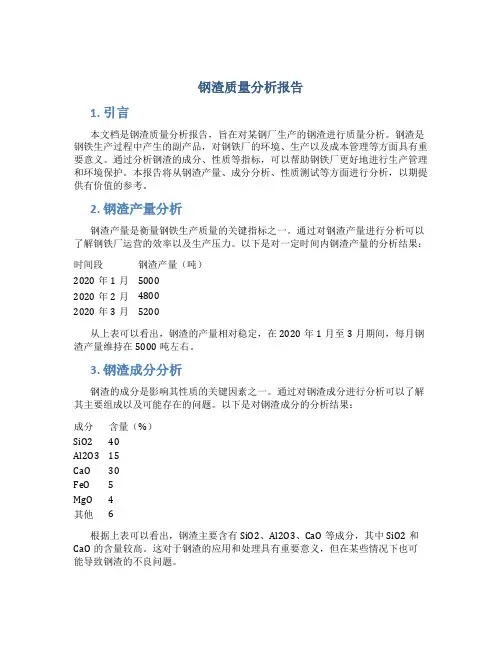

钢渣质量分析报告1. 引言本文档是钢渣质量分析报告，旨在对某钢厂生产的钢渣进行质量分析。
钢渣是钢铁生产过程中产生的副产品，对钢铁厂的环境、生产以及成本管理等方面具有重要意义。
通过分析钢渣的成分、性质等指标，可以帮助钢铁厂更好地进行生产管理和环境保护。
本报告将从钢渣产量、成分分析、性质测试等方面进行分析，以期提供有价值的参考。
2. 钢渣产量分析钢渣产量是衡量钢铁生产质量的关键指标之一。
通过对钢渣产量进行分析可以了解钢铁厂运营的效率以及生产压力。
以下是对一定时间内钢渣产量的分析结果：时间段钢渣产量（吨）2020年1月50002020年2月48002020年3月5200从上表可以看出，钢渣的产量相对稳定，在2020年1月至3月期间，每月钢渣产量维持在5000吨左右。
3. 钢渣成分分析钢渣的成分是影响其性质的关键因素之一。
通过对钢渣成分进行分析可以了解其主要组成以及可能存在的问题。
以下是对钢渣成分的分析结果：成分含量（%）SiO2 40Al2O3 15CaO 30FeO 5MgO 4其他 6根据上表可以看出，钢渣主要含有SiO2、Al2O3、CaO等成分，其中SiO2和CaO的含量较高。
这对于钢渣的应用和处理具有重要意义，但在某些情况下也可能导致钢渣的不良问题。
4. 钢渣性质测试钢渣的性质是衡量其质量的重要指标之一。
通过对钢渣性质进行测试可以了解其在不同环境和应用场景下的表现。
以下是对钢渣性质的测试结果：4.1 可塑性测试钢渣的可塑性是指其在一定温度和压力下的可塑性能力。
通过钢渣可塑性测试可以了解其在冶炼过程中的可变形性。
测试结果显示，钢渣具有较好的可塑性，适合在一定条件下进行成型和应用。
4.2 熔点测试钢渣的熔点是指其开始熔化的温度。
通过钢渣熔点测试可以了解其在不同温度下的融化情况。
测试结果显示，钢渣的熔点为1500°C，表明其在高温下具有良好的熔化性能。
4.3 pH值测试钢渣的pH值是指其酸碱性程度。
低氧轴承钢冶炼工艺分析
２ 冶 炼设 备及 相 关参数
２ １ 超高功率电炉 ．
根据生产工艺过程 ，以 １０ ０ 炉轴承钢的冶炼工 艺参数作为分析研究 的基础数据 ，借鉴其他生产厂
４ ７
维普资讯
王立君 ． ：低氧轴承钢冶炼工艺分析 等
第 ６期 （ 总第 １６ ） ２期
２ ０ｍｉ ｎ。
目ｌ ０
家的经验模型 ，确立了回归方程如下 ：
∑ ［ ］ ＝一 ．３７Ｌ一 ．３４ｖ ＋ ．７ ６ ｃ Ｏ １６３ ｔ １５９ ｔ ８４９ Ｘ Ｆ Ｄ
Ａｎ ｌｓｓｏ ｍｅｔ ｇ Ｐ ｏ ｅｓｏ ｗ —ｏ ｙ ｅ ａ ｉ ｇ Ｓ ｅ ｌ ａｙ ｉ ｆＳ ｌ ｎ ｒ ｃ ｓ ｆＬｏ ｉ ｘ ｇ ｎ Ｂｅ ｒｎ ｔｅ
（ ｈ ｐｃａ Ｓｅｌ ｌｎ） Ｔ ｅＳ ｅｉ ｔｅ Ｐａｔ ｌ
．
Ａｂ ｔａ ｔ Ａｄ ｐｉｇｔ ｅ ｒｇｅ ｓｏ ｎ ｙｉ ｍｅｈ ｄ ｉ ｅｒｎ ｔｅ ｒ ｄ ｃｉｎ，ｖ ｒ ｕ ａ ｔｒ ｉｈ ａｆｃ ｓｒ ｃ ： ｏ ｔ ｅ ｒｓｉｎ ａ ａ ｓｓ ｎ ｈ ｌ ｔｏ ｎ ｂ ａｉｇ ｓｅ ｌｐ ｏ ｕ ｔ ｏ ａ ｉ ｓｆｃｏｓｗｈｃ ｆ ｔ ｏ ｅ ｔ ｅｏ ｙ ｅ ｏ ｔｎ ｆ ｅ ｒ ｇｓ ｄ ，ｓ ｃ ｓｌｄｅａｌｙｎ ，ｄ ｏ ｉａｉｎ ｍａ ｎ ｒ ｒｆｎｎ ｌｇ，ｔｍｐ ｒｔｒ ｙ ｔｍ ｈ ｘ ｇ ｎ ｃｎ ｅ ｔｏ ａ ｎ ｔ ｂ ｉ ｅ ｕ ｈａ ａ ｌ ｏ ｉｇ ｅ ｘｄ ｔ ｎ ｅｓ ｅ ｉｇｓａ ｌ ｏ ｉ ｅ ｅａｕ ｅｓ ｓｅ ａ ｄＡｒｂｏ ｉｇｗｅｅａ ａｙ ｅ ｎ ｐｉ ｚ ｄ Ｔ ｅ ｎ ｗ ｃａｔＣ ｒｎ ｅｏ ｙ ｅ ｏ ｔｎ ｆｂ ａ ｎ ｔｅ ｅｏ ｎ ｌｗ ｎ ｒ ｎ ｌｚｄ ａ ｄ ｏ ｔ ｍｉ ． ｅ ｈ ｅ ｒ ａ ｂ ｇ ｔ ｘ ｇ ｎ ｃ ｎｅ ｔｏ ｅ ｒ ｇ ｓｅ ｌｂ ｌｗ ９ ｆ ｎ ｉ ｈ ｉ ｐ ｍ ，ｗｉ ｅ ａ ｅａ ｅｏ ｙ ｅ ｏ ｔｎ ｅｎ ． ｐ ，ａ ｄ ｔｅｌｗ ｓ ｒａ ｈ ｎ ． ｐ ｐ ｈ ｈ ｔ ｔ ｖ ｒｇ ｘ ｇ ｎ ｃ ｎｅ ｔｂ ｉｇ８ ３ ｐ ｍ ｎ ｈ ｏ ｅ ｔ ｅ ｃ ｉｇ３ ６ ｐ ｍ．
精炼工艺——精选推荐

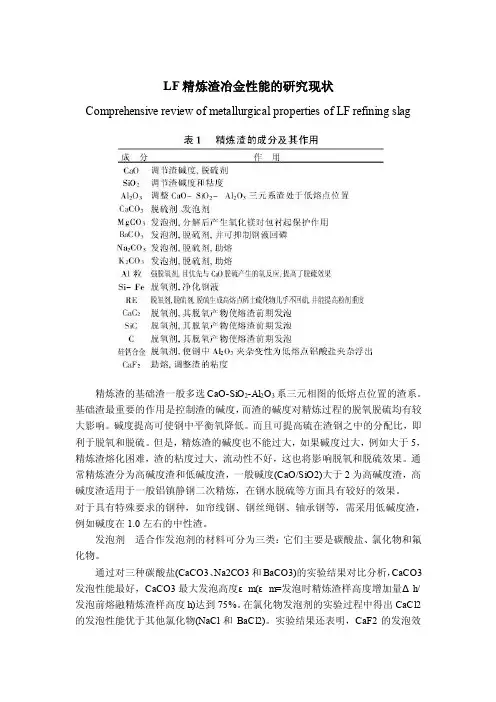

LF精炼渣冶金性能的研究现状 Comprehensive review of metallurgical properties of LF refining slag
精炼渣的基础渣一般多选CaO-SiO2-Al2O3系三元相图的低熔点位置的渣系。基础渣最重要的作用是控制渣的碱度，而渣的碱度对精炼过程的脱氧脱硫均有较大影响。碱度提高可使钢中平衡氧降低。而且可提高硫在渣钢之中的分配比，即利于脱氧和脱硫。但是，精炼渣的碱度也不能过大，如果碱度过大，例如大于5，精炼渣熔化困难，渣的粘度过大，流动性不好，这也将影响脱氧和脱硫效果。通常精炼渣分为高碱度渣和低碱度渣，一般碱度(CaO/SiO2)大于2为高碱度渣，高碱度渣适用于一般铝镇静钢二次精炼，在钢水脱硫等方面具有较好的效果。 对于具有特殊要求的钢种，如帘线钢、钢丝绳钢、轴承钢等，需采用低碱度渣，例如碱度在1.0左右的中性渣。 发泡剂 适合作发泡剂的材料可分为三类：它们主要是碳酸盐、氯化物和氟化物。 通过对三种碳酸盐(CaCO3、Na2CO3和BaCO3)的实验结果对比分析，CaCO3发泡性能最好，CaCO3最大发泡高度εm(εm=发泡时精炼渣样高度增加量Δh/ 发泡前熔融精炼渣样高度h)达到75%。在氯化物发泡剂的实验过程中得出CaCl2的发泡性能优于其他氯化物(NaCl和BaCl2)。实验结果还表明，CaF2的发泡效果是有限的。当发泡剂大批量用于生产时，CaCO3是较为理想的发泡剂。 精炼渣的粘度、密度和表面张力等物性参数对精炼渣泡沫化程度有重要影响，即炉渣起泡指数与炉渣粘度成正比，而与表面张力和密度的平方根成反比。 结果表明：炉渣的光学碱度和CaF2含量对起泡指数有较大影响，而Al2O3含量对起泡指数影响很小。当炉渣碱度小于2.5时，炉渣中MgO质量分数在11%左右时对炉渣发泡有利，而在高碱度操作时MgO质量分数应低一些。这是由于炉渣碱度较低时，提高MgO可以增加炉渣粘度，改善炉渣发泡性能，但当MgO过高时，使炉渣的流动性变坏，气体在渣液内会变得不均匀和不稳定从而影响了炉渣的发泡性能。
轴承钢概况及质量检测
轴承钢概况及质量检测轴承钢是用来制造滚珠、滚柱和轴承套圈的钢种。
轴承在工作时承受着极大的压力和摩擦力，因此要求轴承钢有高而均匀的硬度和耐磨性以及高的弹性极限；另外，对轴承钢的化学成分的均匀性、非金属夹杂物的含量和分布、碳化物的分布等要求都十分严格。
轴承钢是所有钢铁生产中要求最严格的钢种之一。
轴承钢按不同的用途可分为若干种类，但目前比较常用的为高碳铬轴承钢GCr15。
高碳铬轴承钢GCr15是世界上生产量最大的轴承钢，含碳为1%左右，含铬量为1.5%左右。
轴承钢的性能要求众所周知，在各种运输车辆、机床、传动机械以及其他高速转动的机械中，轴承是不可缺少的零部件，而轴承钢就是用来制造各种滚动轴承的专用钢种。
轴承钢的材料特性主要表现在以下方面：由于轴承钢的含碳量较高，钢锭浇铸及冷却时容易产生碳和铬的偏析，所以轴承钢钢锭开坯前应进行高温保温或扩散退火；轴承钢的导热性差，在加热时要防止炸裂；轴承钢在加热过程中容易产生脱碳、过热和过烧现象；轧后缓慢冷却时有明显的网状碳化物析出；在终轧温度低于800℃时，易产生带状碳化物。
滚动轴承的工作条件极为复杂，承受着各种高的交变应力，如拉力、压力、剪力和摩擦力等。
基于对轴承工作条件和破坏情况的分析，对轴承钢的性能要求主要有：具有高的接触疲劳强度和抗压强度；经热处理后必须具有高而均匀的硬度；具有高的弹性极限，防止在高载荷作用下轴承发生过量的塑性变形；要有一定的韧性，防止轴承在受冲击载荷作用时发生破坏；要有一定的抗腐蚀性能；要有良好的工艺性能，如成型、切削、磨削等性能，以适应大批量、高效率、高质量生产的需要；要具有良好的尺寸稳定性，防止轴承在长期存放或使用中因尺寸变化而降低精度。
根据轴承的特殊使用要求，轴承制造行业对轴承钢的生产也提出了非常严格的质量要求，具体体现在标准YB9—68及轴承钢生产标准YJZ84中，这两个标准是目前轴承钢生产中的两个并行标准。
轴承钢的产品系列轴承钢的产品系列主要有热轧棒材、冷拔材、锻材、管材、盘条以及钢丝等几类，其中用量最大的是热轧棒材。
轴承钢介绍以及我国轴承钢的选用
轴承钢介绍以及我国轴承钢的选用轴承钢介绍以及我国轴承钢的选用在中国经过多年的试验，已初步确定Cr4Mo4 V为首选的高沮轴承钢。
该钢可以在316℃下长期工作.具有较好的高温硬度和高温尺寸稳定性，具有良好的耐磨性能和接触疲劳性能。
该钢以前主要采用电渣工艺进行冶炼，其钢中氧含量可达到30X 10左0世纪9。
年代以来，适应求的纯沽度得到大幅度的提高，其常温和高温接触疲劳寿命得到明显的提高.Cr4 Mo4 V属于钥系高速钥，其钢中的大尺寸碳化物减少，因此其碳化物不均匀性优于钨系高速钢，通过电渣或真空自耗过程中的水冷结晶器强制冷却快速凝固，使钢的均匀性，尤其是碳化物的均匀性得到改善。
Cr4Mo4V高温轴承钢目前在中国已被比较地应用，取得了比较满意的效果。
(1)介绍：轴承钢(bearing steel)最具代表性的钢种是高碳铬轴承钢〔典型钢种为GCr15)，是欧美国家在20世纪初发明的，913年美国New Departur。
公司首先将其纳人标准。
随着科学技术的不断进步，高碳铬轴承钢的基本成分虽未改变，但其冶金质量发生了本质的改变，其纯沽度、均匀性和使用寿命得到了大幅度的提高。
防着科学技术发展的需求，除高碳铬轴承钥以外，特殊用途的轴承锅.如高沮、不锈、耐蚀和无磁等轴承材料也得到迅速的发展，并形成了相应的系列。
(2)轴承钢的种类国际标准化组织ISO将轴承钢分为:全淬透性轴承钢、表面硬化轴承钢、不锈轴承钢、高沮轴承钢等四大类共17个钢号。
中国已纳人标准的轴承钢分类方法，与IS〕相似，分为高碳铬轴承钥、渗碳轴承钢、不锈耐蚀轴承钢和高温轴承钢四大类。
此外未纳人标准的还有中碳轴承钢、无铬轴承钢、无磁轴承钢、金属陶瓷等。
①高碳铬轴承钢。
高碳铬轴承钢的最具代表性的钢种GCr15(相当于美国的SAE52100)，其主要化学成分为含C1.0%, Cr1.5%。
由于该钢种合金元索Cr含量不高，价格便宜，且具有高的抗疲劳性能、高的延展性、良好磨性合适的和韧性，有一定的防锈性能以及良好的冷热加工性能，因此在世界上得到广泛的应用。
轴承钢炉外精炼
电炉生产轴承钢工艺流程
• 电炉熔炼废钢—EBT出钢倒入钢包(同时加渣料, 预脱氧和合金化)—钢包到加热工位—添加合成渣 —加热和吹氩搅拌并加入脱氧剂和合金—钢包到 真空工位脱气—浇铸成钢坯。
• 目前国内冶炼轴承钢主要采用EAF-LF-VD 工艺。
粗钢液碳含量对精பைடு நூலகம்质量的影响
钢液中的[C]和溶解氧 之间有如图关系
• 底吹氩压力控制在0. 2~ 0. 3 MPa。
VD真空脱气
• VD主要任务是真空去气（氢、氮）、真空下继续 脱氧、利用氩气搅拌去夹杂，一般脱氮不明显。 • 主要是氮和铝生成氮化物，在钢液中不易去除。
真空时间对钢中氧含量的影响
• 钢中总氧含量随着真空处理时间的延长而降低， 一段时将后，氧含量下降幅度减少, 脱氧效率逐渐 下降。
LF炉顶渣精炼渣基本功能
①深脱硫; ②脱氧; ③起泡埋弧; ④可去除钢中非金属夹杂物,净化钢液; ⑤防止钢液二次氧化和保温作用。
吹氩搅拌对质量的影响
• 底吹氩压力过大, 造成钢渣反应过分强烈和钢液对 钢包耐火材料冲刷严重,导致炉渣或耐火材料中的 氧化物和钛化物进入钢液而使钢中钛含量和氧活 度增加。 • 底吹氩压力过小, 使钢液温度和成分以及钢渣反应 都不均匀和充分, 钢液的脱氧及其产物也不能充分 上浮。
LF精炼渣
• 精炼渣有高碱度w(CaO/ w(SiO2 ) > 3) 和低碱度w (CaO) / w (SiO2 ) ≈2) 两类 • 高碱度渣具有硫容量大、精炼的钢含氧低的优点 ，可大量吸附Al2O3夹杂。
高碱度渣
• 渣w ( CaO) /w(SiO2 ) = 3.0～4.0碱度高,渣中w( TFe) ≤0.15 %氧化性很低,具有很高的脱硫能力,能 生产超低硫轴承钢,同时,高碱度渣的脱氧能力强, 可大量吸附Al2O3夹杂,使钢中基本找不到B 类夹杂 ,可控制钢中氧含量很低。但由于渣中CaO 含量高 ,容易被[Al ]还原生成D 类球状夹杂,对轴承钢的质 量危害甚大。因此,对钢中铝含量要严格控制,尽可 能避免D 类夹杂的生成。
科技成果——轴承钢中非金属夹杂物控制关键技术
科技成果——轴承钢中非金属夹杂物控制关键技术技术开发单位北京科技大学技术领域钢铁冶金成果简介随着我国国民经济的不断发展，对轴承钢性能提出了更高的要求。
超纯净轴承钢被广泛地应用于高速铁路、风电装备、航空发动机、高档轿车变速箱、高速精密机床和长寿命冶金轧机等对使用寿命、可靠性、承载能力严格要求的领域。
超纯净轴承钢炼钢冶炼难度极高，主要是由于其钢中非金属夹杂物控制存在以下两个难题：（1）超高洁净度，总氧含量低于5ppm；（2）大颗粒夹杂物数量要求少，尺寸小于15μm。
近30年来，通过引进、消化和吸收，实现了大部分高端装备的国产化，但对高端装备用高可靠长寿命轴承的国产化一直没有解决。
因此，开发超纯净轴承钢中非金属夹杂物控制关键技术，为打破此领域国外产品及技术垄断、实现国内自主生产有重要意义。
（1）超纯净轴承钢精炼渣成分设计技术。
铝脱氧轴承钢都是通过高碱度精炼渣提升钢材的洁净度，减少钢中夹杂物数量。
高碱度精炼渣具有很高的脱氧脱硫能力，效率高，可生产超低硫轴承钢。
由于高碱度精炼渣中CaO含量高，易被钢中[Al]还原而进入钢液，从而生成Ds类夹杂，对轴承钢性能产生不利影响。
另外，高碱度使精炼渣熔点变高，成渣慢，炉渣流动性变差，会影响脱氧脱硫效果，有可能引起卷渣。
低碱度精炼渣由于碱度低，降低了CaO-Al2O3类夹杂的影响，但脱氧能力下降使得氧化物夹杂上升。
本项目研究应用Fact Sage 热力学计算软件，研究了不同精炼渣成分对钢液成分、夹杂物成分的影响，通过对不同精炼渣系进行设计优化，确定精炼渣成分；同时，本项目在碱度7-12范围内进行工业试验，考虑了不同碱度精炼渣对轴承钢洁净度和夹杂物成分的影响，从而更系统准确地确定了有利于超纯净轴承钢夹杂物控制的最优精炼渣成分。
图1 精炼渣碱度对渣中Al2O3和CaO活度的影响（2）超纯净轴承钢VD精炼控制技术。
在真空状态下吹氩搅拌钢液，促使夹杂物从钢液内排除，使钢的洁净度提高。
冶炼渣的成分与性质分析
通过资源化利用技术，将冶炼 渣转化为有价值的资源和产品
，实现资源的循环利用。
冶炼渣的环境影响评价
现场调查与监测
对冶炼渣的来源、成分、数量、处理 和处置方式等进行现场调查和监测， 了解其环境影响。
环境风险评估
评估冶炼渣在运输、储存和处置过程 中可能产生的环境风险，包括事故风 险和自然灾害风险等。
控制微量元素含量
由于微量元素对渣的性质和用途有一定影响，因此需要控制其含量在一定范围内。通过 对冶炼过程的控制和原料的选择，可以降低微量元素在冶炼渣中的含量。
03
冶炼渣的物理性质分析
密度与堆积密度
密度
冶炼渣的密度是指单位体积内的物质的质量，其值取决于渣中各成分的密度和含量。一般来说，渣的密度越大， 其质量越重。
耐磨性
耐磨性是指冶炼渣抵抗磨损的能力。耐磨性取决于渣的硬度和组成成分，同时 也受到使用条件如温度、压力等因素的影响。耐磨性较差的渣在反复使用过程 中容易磨损，影响其使用寿命。
导电性和热导率
导电性
导电性是指冶炼渣传导电流的能力。由于渣中通常含有金属和非金属离子，因此具有一定的导电能力 。导电性对冶炼过程中的电热效率和熔渣的温度分布有一定影响。
铁、钙含量
铁和钙也是冶炼渣中的常见成分，它们的含量对渣的稳定性、凝结性和硬化性等性质有影响。铁含量越 高，渣的稳定性越好；钙含量越高，渣的凝结性和硬化性越好。
杂质元素分析
01
杂质元素分析
在冶炼过程中，冶炼渣中可能会含有一些杂质元素，如硫、磷、碳等。
这些杂质元素的含量较低，但对渣的性质和用途也有一定影响。
凝固点
凝固点是指冶炼渣开始凝固的温度。与熔点类似，不同成分 的渣具有不同的凝固点，且凝固点的高低对渣的流动性和使 用性能有一定影响。
