Visio绘图软件基本操作培训
visio的基本操作
visio的基本操作Visio是一款功能强大的流程图和图表设计软件，它可以帮助用户创建各种类型的图表、流程图、组织结构图等。
本文将介绍Visio 的基本操作，包括如何创建新的图表、编辑图表内容、添加样式和格式以及分享和导出图表等。
我们来了解如何创建新的图表。
打开Visio软件后，点击“新建”按钮或者使用快捷键Ctrl+N，即可创建一个新的图表文件。
在弹出的新建窗口中，可以选择不同的图表类型，例如流程图、组织结构图、网络拓扑图等。
选择完图表类型后，点击“创建”按钮即可开始编辑图表。
在编辑图表时，可以使用Visio提供的各种工具和功能进行操作。
首先，我们可以使用基本形状工具来绘制图表中的各个元素。
例如，使用矩形工具绘制一个方框，使用箭头工具绘制箭头等。
通过简单的拖拽和调整，可以创建出符合需求的图表。
除了基本形状工具，Visio还提供了丰富的图形库，包括各种预定义的形状和符号。
可以通过点击“形状”选项卡，在图形库中选择所需的形状，然后拖拽到图表中进行使用。
例如，可以选择一个云图形状，代表云计算，或者选择一个服务器图形，代表网络服务器等。
编辑完图表的形状后，还可以对其进行样式和格式的调整。
Visio提供了多种样式和主题，可以通过点击“设计”选项卡，在样式和主题库中选择所需的样式。
例如，可以选择一个现代风格的样式，或者选择一个专业风格的样式。
此外，还可以对图表的颜色、字体、线条样式等进行调整，以使图表更加美观和易于阅读。
在编辑图表的过程中，还可以添加文本和标签等内容。
通过双击图表中的形状，可以进入编辑模式，然后输入所需的文本。
可以调整文本的字体、大小、颜色等属性，以及文本的对齐方式和布局。
此外，还可以添加标签和注释，对图表中的元素进行解释和说明。
除了编辑图表的内容，还可以进行一些高级操作。
例如，可以添加连接线来连接不同的形状，使用“连接线”工具绘制连接线，然后将其与形状相连。
连接线可以帮助用户清晰地表示不同元素之间的关系和流程。
VISIO_培训课程
VISIO 培训课程目录1 VISIO的基本操作界面及功能 (4)2 模板与模具的选择 (5)2.1新建 (5)2.2选择绘图类型 (6)3 模具主要内容介绍 (7)3.1建立一个新的跨部门职能图 (7)3.2修改与变更原有的跨部门职能图 (11)4 图形 (12)4.1图形的创建 (12)4.1图形的移动 (12)4.2同时移动多个图形 (12)4.3图形的删除 (13)4.4图形格式修改 (13)5 文字表述 (14)5.1新增或修改文字 (14)5.2文字格式的修改 (15)6 连线 (16)6.1连线的创建 (16)6.2连线的格式 (17)6.3编辑连线上的文字 (19)7 组合 (20)7.1如何使用组合 (20)7.2取消组合 (21)8 页面 (23)8.1页面增加 (23)8.2页面设置 (23)8.3页面移动 (24)8.4删除页面 (25)8.5页面命名 (26)9 打印 (26)9.1打印范围及份数设置 (26)10 组织结构图简介 (27)10.1创建简单的组织结构图 (27)10.2其设计组织结构图布局 (30)10.3组织结构图添加题目 (31)11 绘制流程图 (32)11.1何谓流程图 (32)11.2流程图使用到的符号 (32)11.3流程图画法 (39)11.4流程图绘制原则 (40)12案例 (40)12.1绘制基本流程图 (40)12.2案例分析（一） (41)12.3案例分析（二） (44)12.4样本 (46)1 VISIO的基本操作界面及功能本培训教材，主要讲解VISIO的基本操作，以及有针对性的介绍“跨职能流程图”和“组织结构图”。
VISIO是一个图表绘制软件，它有助于创建、说明和组织复杂设想、过程与系统的业务和技术图表。
使用VISIO创建的图表能够将信息形象化。
生产与运营管理中涉及到的项目管理、质量管理、业务流程等内容，通过应用VISIO软件绘制相关图表，能够以清楚简明的方式有效地交流信息，提高了相关工作的效率和质量。
VISIO 培训课件

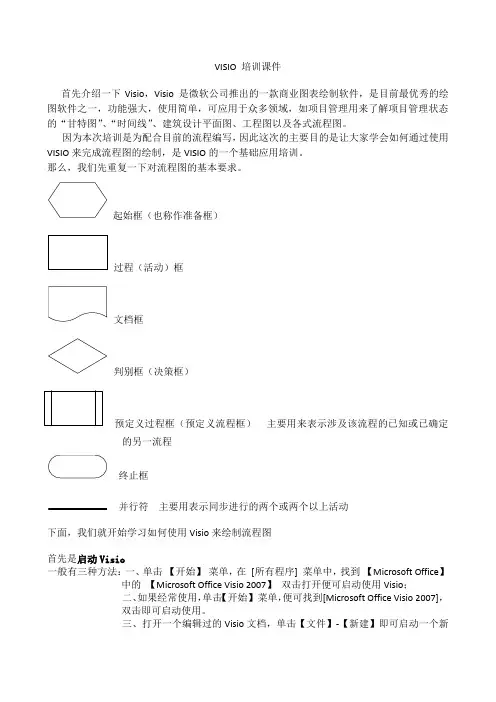

VISIO 培训课件首先介绍一下Visio，Visio 是微软公司推出的一款商业图表绘制软件，是目前最优秀的绘图软件之一，功能强大，使用简单，可应用于众多领域，如项目管理用来了解项目管理状态的“甘特图”、“时间线”、建筑设计平面图、工程图以及各式流程图。
因为本次培训是为配合目前的流程编写，因此这次的主要目的是让大家学会如何通过使用VISIO来完成流程图的绘制，是VISIO的一个基础应用培训。
那么，我们先重复一下对流程图的基本要求。
起始框（也称作准备框）过程（活动）框文档框判别框（决策框）预定义过程框（预定义流程框）主要用来表示涉及该流程的已知或已确定的另一流程终止框并行符主要用表示同步进行的两个或两个以上活动下面，我们就开始学习如何使用Visio来绘制流程图首先是启动Visio一般有三种方法：一、单击【开始】菜单，在[所有程序] 菜单中，找到【Microsoft Office】中的【Microsoft Office Visio 2007】双击打开便可启动使用Visio；二、如果经常使用，单击【开始】菜单，便可找到[Microsoft Office Visio 2007]，双击即可启动使用。
三、打开一个编辑过的Visio文档，单击【文件】-【新建】即可启动一个新的绘图文档。
建立桌面快捷方式另外，还可找到【Microsoft Office Visio 2007】后，右健单击图标可出现一个下拉菜单，选择【发送到】【桌面快捷方式】，之后我们就可以在桌面上看到【Microsoft Office Visio 2007】的图标，双击图标即可启动。
界面认识启动后，进入到Visio 的操作界面，绘制之前，我们需要对Visio 的界面进行一个基本的认识，这样有助于我们之后的使用。
认识了界面后，我们来看看如何新建绘图文档新建也是有两种方法：一、启动Visio 后，会在窗口中看到左边有一栏是模板类别，因为我们是绘制流程图，因此，我们选择打开【流程图】图标，然后选择【跨职能流程图】图标，并单击【创建】按钮，即可打开一个流程图绘制文档。
《完整的VISIO教程》课件
使用Visio可以轻松绘制组织结构图， 展示公司的部门结构、人员关系等， 有助于企业进行组织优化和管理。
Visio的历史和发展
Visio最初于1990年代由 微软公司开发，作为 Office套件的一部分推出 。
随着不断的发展和更新， Visio的功能和性能不断 提升，成为一款功能强大 的绘图软件。
网站架构图制作实例
总结词
介绍如何使用Visio制作网站架构图，包括网站的组成 、布局和交互方式等。
详细描述
网站架构图是用于描述网站结构和功能的图表，通过 Visio可以清晰地展示网站的各个组成部分、页面和功 能模块之间的关系。在制作网站架构图时，需要先了解 网站的组成和功能模块，然后使用Visio的形状、线条 和文本框等工具进行布局和连接。在制作过程中，还需 考虑网站的交互方式和用户体验，以便更好地设计网站 的结构和界面。
目前，Visio已经更新到 多个版本，支持更多的操 作系统和设备，满足不同 用户的需求。
Part
02
Visio基本操作
创建和打开Visio文档
总结词
了解如何创建和打开Visio文档是使用该软件的基础步骤。
详细描述
在Visio中创建新文档可以通过点击“文件”菜单中的“新建 ”选项，选择合适的模板来完成。对于已存在的文档，可以 通过点击“文件”菜单中的“打开”选项，在弹出的文件浏 览器中找到对应的文件并打开。
网络图用于表示网络设备、服务器和连接线 的配置和关系。
详细描述
网络图通常用于描述计算机网络架构、设备 和连接线的关系。在Visio中，可以使用预 设的图形符号创建网络图，包括路由器、交 换机、服务器等，以及各种类型的连接线。 还可以添加文本框来描述各个设备和连接线 的属性。
4-visio介绍l软件学习课程(初入职场必备)
2. 操作界面及功能
打开界面：
2. 操作界面及功能
文件
新建
选择模板
标题栏
绘图界面：
工具栏
模具预设图形
绘图区
2. 操作界面及功能
工具栏：
打 开 文
打 印 预
件
览
连
接 形线 状工
具
新 建
保 存
打 印
页
面
撤 销
指
文
针
本
工
工
放绘 比图 例区
具
具
域
缩
具常 用 画 图 工
2. 操作界面及功能
工具栏：
方文
3. 通用操作规范
3.5 设置形状格式：
1 设置形状格式
填充颜色 填充图案 线条颜色和图案 线条粗细 线条透明度 填充透明度
设置方法：选中要设置的图形→右键单击 进行相应设置。
4. 打印预览及页面设置
页面设置：
文件
页面设置
4. 打印及预览页面设置
打印预览：
在打印预览中同样可以对页面进行设 置。 文件
3. 通用操作规范
3.3 文本工具：
应当注意的是：使用完文本工具以后应点击指针工具在进行 画图，当文本工具处于活动状态时，无法进行选择工作。
3. 通用操作规范
3.4 连接形状：
连接线工具 连接线工具
工具栏连接线工具使用：点击工具栏中“连接线工具”，在绘图区 选择想要连接的点，按住鼠标左键不放，完成连接。 模具中连接线工具使用：在模具区域中搜索“连接线工具”,选择 想要的样式，按住鼠标左键不放，将其拖到绘图区。
❖
3.3 文本工具
❖
3.4 连接形状
❖
VISIO培训教程演示文稿
营管理部、财务部、质
量部、制造部、成本控
组织对外申报
注：
制中心、审计部、办公
持续改进部每年根据国家或 室等相关单位。
行业创新成果申报的相关规
定，从企业内部评审出的成 果中选择优秀的或有重大效 益的管理创新成果进行对外
申报。
4、本流程自下发之日 起执行，由持续改进部 负责解释。
执行此操作的方法是： 添加文本后，单击 “指针工具” 。
为何要返回 “指针工具”？您可能没有注意到， 在使用 Visio 时，有90% 的时间中使用的都是 “指针工具” 。 指针工具可 以帮助您完成一项 非常重要的任务：选择。
但是，如果使 “文本工具” 一直保持活动状态，则无法选择任 何内容。唯一可以执行的操作就是键入文本。
4.3 具体业务流程实例
潍柴业务流程
各相关单位/相关人员
根据通知要求 组织成果申报材料
组织内部自审 完善申报材料
填写管理创新 成果申报表
《管理创新成果申 报表》
注： 申报单位根据通知要求将经单 位领导审核后的成果申报材料
N 和《管理创新成果申报表》一
并交持续改进部。
流程名称: 管理创新成果申报流程 持续改进部/管理创新
进程
要执行的处理
判断
决策或判断
文档
以文件的方式输入/输出
流向
表示执行的方向与顺序
数据
表示数据的输入/输出
联系 同一流程图中从一个进程到另一个进程的交叉引用
流程图标准符号
符号
名称
含义
系统内处理 框
标准流程的事项在某一个系统内操作时所用的图形
多联式单据 或报表
某一个操作生成多张单据或报表时使用
系统数据标 示
(2024年)《完整的visio教程》ppt课件
1 2
无法连接到团队协作服务
检查网络连接、确认服务器地址和端口号是否正 确、更新Visio版本等。
版本控制出现错误
检查文件是否被其他程序占用、确认文件路径和 名称是否正确、重新启动Visio等。
3
团队协作效率低下
优化网络连接、减少文件大小、提高计算机性能 等。
2024/3/26
26
06
高级功能应用与技巧分享
19
在Visio中创建数据可视化图表
将图表形状拖拽到画布中，并根据需 要调整大小和位置。
根据数据自动生成图表，并可通过右 侧属性面板调整图表样式和格式。
2024/3/26
双击图表形状打开“数据”窗口，在 此处输入或导入数据。
20
报表生成方法
报表生成器介绍：Visio内置的报表生成器可快速创建基于数据的报表。
连接形状并设置连接线 格式。
使用文本工具添加和编 辑文本。
应用主题和样式统一图 形外观。
导出图形为PDF、图片 等格式。
2024/3/26
7
02
绘制流程图与组织结构图
2024/3/26
8
流程图基本概念及符号含义
流程图基本概念
流程图是一种用图形符号表示系统或它的组成部分和各类人员之间相互联系、 相互作用情况的图。它可以描述系统的工作过程和逻辑功能。
绘制组织结构框架
使用Visio中的“组织结构图”模板，选择合适的图形和 符号，搭建组织结构的框架。
添加职位和人员信息
在组织结构图中添加各个职位和人员的信息，包括姓名、 职位、联系方式等。
2024/3/26
调整和优化
根据需要调整和优化组织结构图的布局和细节，使其更加 清晰易读。同时，可以使用不同的颜色和线条来区分不同 的部门和职位，提高可读性。
Visio软件入门培训课程PPT模板(完整版)
点击线条选项后可以进行更为细致的设置。
02 基本流程图
点击填充可以弹出相应 的属性设置对话框，我 们可以根据需要对方框 颜色进行设置
03
PART THREE
跨职能流程图
01 基本构成介绍
安载安装visio软件后，打开该 软件。
根据自己的需要选择一个图标 类型，这里选择“流程图”→ 基本流程图，然后点击创建， 进入绘图截面。
01 基本构成介绍
02
PART TWO
基本流程图
02 基本流程图
进入绘图界面后，需要相 应图形的话，只需将该图 形拖至右边的编辑区，然 后调整尺寸，点击框框内 加入相应文字即可。如右 图所示。
培训课件
Visio软件入门培训课程PPT模板
本模板有完整的逻辑框架，内容详实，稍作修改可直接使用
培训人:XXX
时间:201X年X月
1
目录
contents
PART 01 PART 02 PART 03 PART 04
基本构成介绍 基本流程图 跨职能流程图 组织结构图
01
PART ONE
基本构成介绍
跨职能流程图
点击创建后，出现左上图， 根据需要拖动左下方图中 的泳道、分隔符进行水平、 垂直方向的职能、阶段添 加。原理同基本流程图。
03 跨职能流程图
代表处/产 品行销部
开 开始 始
0011 发 发起 起申 申请 请， ， 物 物料 料员 员核 核实 实物 物 料 料状 状态 态， ，客 客服 服 经 经理 理签 签署 署意 意见 见
02 基本流程图
VISIO培训教程ppt课件
符号
名称
含义
系统内处理 框
标准流程的事项在某一个系统内操作时所用的图形
多联式单据 或报表
某一个操作生成多张单据或报表时使用
系统数据标 示
直接从系统出来的数据标示
流向
表示执行的方向与顺序，可以双向循环执行时用的 连接符
曲线连接线 两个操作不在一水平线上时，用曲线连接。
联系 同一流程图中从一个进程到另一个进程的交叉引用
VISIO培训教程
15
线条的属性设置
②设置一维形状的格式 ➢线条颜色、图案和透明度 ➢线条粗细（线条的粗细） ➢线端类型（箭头） ➢线端大小 ➢线端（线端是方形还是圆形）
VISIO培训教程
16
3 创建形状、模具和模板
