一个经典输出短路保护电路
&一个经典输出短路保护电路上电：C2 两端电压不能突变，Q2基极电压由VCC开始下降，下降到Q2可以导通（BE结压降取0.7V），这个时间大概是0.12mS。
但是同时Q1也在起到阻止Q2导通的作用，Q1导通的时间大概是：5.87mS也就是说Q2在5.87mS后才会导通，但是同时C3在阻止Q3的导通，阻止时间是0.17mS。
Q3在上电0。
17MS后导通，负载得电，Q3 C极电压达到13.3左右，迫使Q2截至，由此可见Q1可以去掉。
短路时，Q3 C极被拉低，Q2导通，形成自锁，迫使Q3截止，Q3截至后面负载没有电压，这时有没有负载已经没有关系了，所以即使拿掉负载也不会有输出。
要想拿掉负载后恢复输出，可以在Q3得C E结上接一个电阻，取1K左右。
秀一下本人曾经设计的最简短路保护电路，
本电路由一个光电耦合器和一个按钮组成。
启动时需要按一下BW按钮使光电耦合器接通并自锁，按钮弹开，负载通过光电耦合器出口进行通电。
若输出端发生短路，则光耦失电，出口打开，输出则自动断开。
失电。
其缺点显而易见，我就不多说了！！呵呵，我只用它来保护过一个5VLED灯指示回路。
可通过短路测试！！
如有侵权请联系告知删除，感谢你们的配合！。

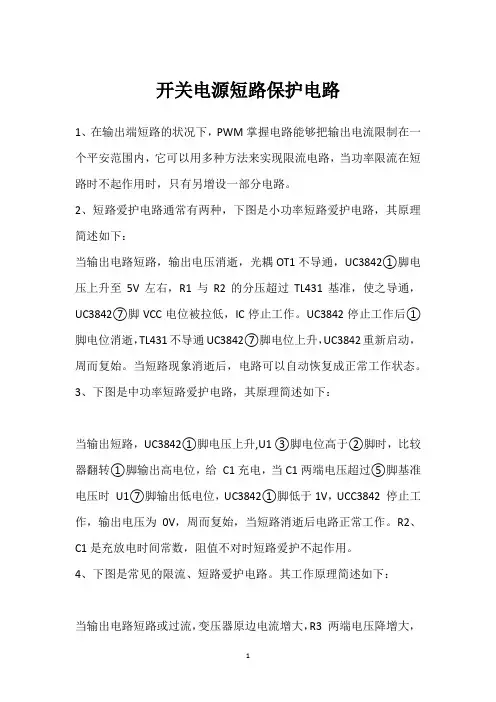

开关电源短路保护电路
开关电源短路保护电路
1、在输出端短路的状况下，PWM掌握电路能够把输出电流限制在一个平安范围内，它可以用多种方法来实现限流电路，当功率限流在短路时不起作用时，只有另增设一部分电路。
2、短路爱护电路通常有两种，下图是小功率短路爱护电路，其原理简述如下：
当输出电路短路，输出电压消逝，光耦OT1不导通，UC3842①脚电压上升至5V左右，R1与R2的分压超过TL431基准，使之导通，UC3842⑦脚VCC电位被拉低，IC停止工作。
UC3842停止工作后①脚电位消逝，TL431不导通UC3842⑦脚电位上升，UC3842重新启动，周而复始。
当短路现象消逝后，电路可以自动恢复成正常工作状态。
3、下图是中功率短路爱护电路，其原理简述如下：
当输出短路，UC3842①脚电压上升,U1 ③脚电位高于②脚时，比较器翻转①脚输出高电位，给C1充电，当C1两端电压超过⑤脚基准电压时U1⑦脚输出低电位，UC3842①脚低于1V，UCC3842 停止工作，输出电压为0V，周而复始，当短路消逝后电路正常工作。
R2、C1是充放电时间常数，阻值不对时短路爱护不起作用。
4、下图是常见的限流、短路爱护电路。
其工作原理简述如下：
当输出电路短路或过流，变压器原边电流增大，R3 两端电压降增大，
③脚电压上升，UC3842⑥脚输出占空比渐渐增大，③脚电压超过1V时，UC3842关闭无输出。
5、下图是用电流互感器取样电流的爱护电路，
有着功耗小，但成本高和电路较为简单，其工作原理简述如下：输出电路短路或电流过大，TR1次级线圈感应的电压就越高，当UC3842③脚超过1伏，UC3842 停止工作，周而复始，当短路或过载消逝，电路自行恢复。
芯片中输出短路保护电路原理
芯片中输出短路保护电路原理哎呀，说到芯片里的输出短路保护电路，这可真是个技术活儿。
咱们先得明白，芯片这玩意儿，就像个小小的工厂，里面各种电路忙忙碌碌的，要是突然来个短路，那可不得了，整个工厂都得停工。
所以，工程师们就设计了一种保护机制，让芯片在遇到短路时能自动“刹车”，不至于烧坏。
咱们先来聊聊短路是啥。
简单来说，就是电流找到了一条更近的路，直接从电源正极跑到负极去了，这就好比你本来要绕个大圈去上班，结果发现有条小路能直接到，那多方便啊。
但电流这么一走，可就麻烦了，因为电流太大，电路受不了，就容易烧坏。
那芯片里的保护电路是咋工作的呢？这得从两个方面来说，一个是检测短路，另一个是应对短路。
首先，检测短路。
芯片里有个专门的电路，就像个哨兵，时时刻刻盯着电流。
一旦发现电流突然增大，它就会发出警报。
这个警报不是真的声音，而是通过电压变化来表示的。
这个电压变化会被另一个电路捕捉到，这个电路就像个指挥官，一接到警报，就知道出事了。
接下来，就是应对短路了。
指挥官一接到警报，就会立刻下命令，让输出电路停止工作。
这就好比你开车，发现前面有危险，立刻踩刹车一样。
这个停止工作的过程，是通过改变电路中的一些参数来实现的，比如改变电阻值，或者切断某些电路的连接。
但是，光是停止工作还不够，因为短路可能会持续一段时间。
所以，保护电路还会持续监测电流，直到电流恢复正常，才会让输出电路重新工作。
这个过程有点像你开车，看到危险解除了，才敢继续开。
总的来说，芯片里的输出短路保护电路，就像个智能的保镖，时时刻刻保护着芯片的安全。
一旦发现危险，就会立刻采取行动，确保芯片不会受到伤害。
虽然这个过程听起来很复杂，但其实都是自动完成的，我们只需要知道有这么个保护机制就行了。
最后，咱们得感谢那些聪明的工程师，是他们设计了这么巧妙的保护机制，让我们的电子设备能更安全、更可靠地工作。
下次你用电脑或者手机的时候，不妨想想，这里面的芯片，可是有一套自己的保护机制呢。
稳压器输出短路保护电路设计(一)
稳压器输出短路保护电路设计(一)【任务】三端稳压器（比如7805）输出电压通常要供给多个（芯片），当其中一个芯片短路时势必导致稳压器输出短路，从而导致连锁短路，使大面积电路工作失效或损坏。
试设计一个稳压器输出短路（保护电路）。
【构思】7805的“全素”应用电路如下，我们从这个最基本的电路开始构建短路保护电路。
当输出短路时，通过7805的（电流）猛增，我们的目标是使使这个电流降下来，从而保护7805使其不至因热击穿而损坏。
联想到串联型（稳压电源）的大功率调整管具有随电流机动分压的作用，我们不妨在7805的输入端串入一个PNP调整管（显然，发射极应接（电源）输入端Ui，集电极接7805的输入端）：接下来我们要实现：当主回路（Ui到Uo）电流大增时，调整管Q1导通程度下降（相当于Q1的EC极之间压降增大），从而使7805输入电压下降，相应地限制其输出。
这相当于减小Q1的EB极间电压。
我们可照葫芦画瓢，在Q1的EC极之间跨接一个新的小功率的“调整管”Q2来动态调节电压（显然，Q2发射极应接电源输入端Ui，集电极接Q1的B极）为使Q2工作在线性调整状态，B极电压应低于E极电压，且EB压差应接近开启电压（约0.7V）。
一方面，要通过回路电流来（控制电路）输出，因此要采样这个电流，我们不妨使用电流取样电阻；另一方面，这个取样电阻上的电压可用来控制Q2的导通程度，电流越大，电阻上的压降越大，Q2导通程度越高，从而使Q1导通程度减小，U1输入电压及电流减小。
由此可知，电流取样电阻（RS）应与Q2的EB并联：为保护Q1（不至过流损坏发射结）并使其工作在线性状态，应在其基极串接一个电阻：Q1、Q2对电路的尖峰、毛刺、波动比较敏感，为了防止出现“误保护”，应在U1的输入输出端接“消振”（电容）（容值一小一大两个电容）：以上元件的参数选择计算，在下一篇详述。

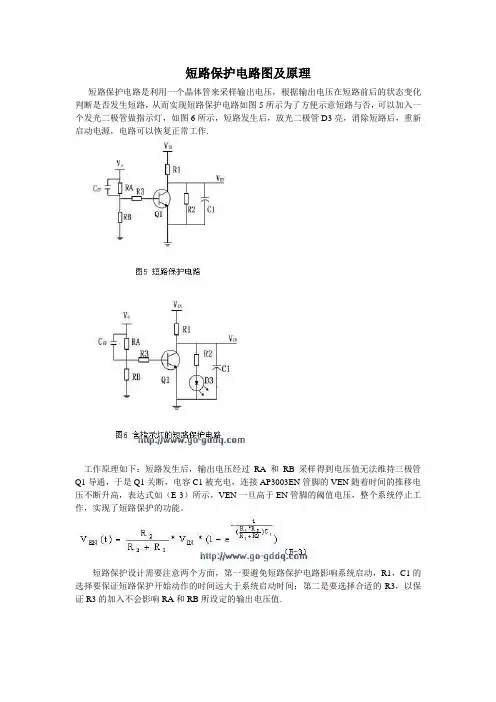

短路保护电路图及原理
短路保护电路图及原理
短路保护电路是利用一个晶体管来采样输出电压，根据输出电压在短路前后的状态变化判断是否发生短路，从而实现短路保护电路如图5所示为了方便示意短路与否，可以加入一个发光二极管做指示灯，如图6所示，短路发生后，放光二极管D3亮，消除短路后，重新启动电源，电路可以恢复正常工作.
工作原理如下：短路发生后，输出电压经过RA和RB采样得到电压值无法维持三极管Q1导通，于是Q1关断，电容C1被充电，连接AP3003EN管脚的VEN随着时间的推移电压不断升高，表达式如（E-3）所示，VEN一旦高于EN管脚的阈值电压，整个系统停止工作，实现了短路保护的功能。
短路保护设计需要注意两个方面，第一要避免短路保护电路影响系统启动，R1，C1的选择要保证短路保护开始动作的时间远大于系统启动时间；第二是要选择合适的R3，以保证R3的加入不会影响RA和RB所设定的输出电压值.。
