根据电流或功率来计算电缆尺寸
导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
1. 口诀铝芯绝缘线载流量与截面的倍数关系
10下五，100上二，
25、35，四、三界，.
70、95，两倍半。
穿管、温度，八、九折。
裸线加一半。
铜线升级算。
说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下：
1、1.5、 2.5、4、6、10、16、25、35、50、70、95、120、150、185……
(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：
1～10 16、25 35、50 70、95 120以上﹀﹀﹀﹀﹀
五倍四倍三倍二倍半二倍
现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。
例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：
当截面为6平方毫米时，算得载流量为30安；
当截面为150平方毫米时，算得载流量为300安；
当截面为70平方毫米时，算得载流量为175安；
从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达到20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手
册中一般只标12安。
（2）后面三句口诀便是对条件改变的处理。“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后，再打八折；若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。
关于环境温度，按规定是指夏天最热月的平均最高温度。实际上，温度是变动的，一般情况下，它影响导线载流并不很大。因此，只对某些温车间或较热地区超过25℃较多时，才考虑打折扣。
例如对铝心绝缘线在不同条件下载流量的计算：
当截面为10平方毫米穿管时，则载流量为10×5×0.8═40安；若为高温，则载流量为10×5×0.9═45安；若是穿管又高温，则载流量为10×5×0.7═35安。
（3）对于裸铝线的载流量，口诀指出“裸线加一半”即计算后再加一半。这是指同样截面裸铝线与铝芯绝缘线比较，载流量可加大一半。
例如对裸铝线载流量的计算：
当截面为16平方毫米时，则载流量为16×4×1.5═96安，若在高温下，则载流量为16×4×1.5×0.9=86.4安。
(4)对于铜导线的载流量，口诀指出“铜线升级算”，即将铜导线的的截面排列顺序提升一级，再按相应的铝线条件计算。
例如截面为35平方毫米裸铜线环境温度为25℃，载流量的计算为：按升级为50平方毫米裸铝线即得50×3×1.5=225安.
对于电缆，口诀中没有介绍。一般直接埋地的高压电缆，大体上可直接采用第一句口诀中的有关倍数计算。比如35平方毫米高压铠装铝芯电缆埋地敷设的载流量为35×3=105安。95平方毫米的约为95×2.5≈238安。
三相四线制中的零线截面，通常选为相线截面的1/2左右。当然也不得小于按机械强度要求所允许的最小截面。在单相线路中，由于零线和相线所通过的负荷电流相同，因此零线截面应与相线截面相同。
根据功率配电缆的简易计算
根据功率配电缆的简易计算 已知电机的额定功率为22KW, 额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线？（铜的电阻率Ρ取0.0175） （一）有额定容量算出电机在额定功率下的额定电流 解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5 KVA 其P为额定功率, COSφ为功率因数,按电机名牌取0.8 有S=I×U算出在额定功率下的额定电流 I=S/U=27500/380=73 A 由计算口诀得:估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是"截面乘上一定的倍数"来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 "二点五下乘以九，往上减一顺号走"说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2.5mm’导线，载流量为2.5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 "三十五乘三点五，双双成组减点五"，说的是35mm"的导线载流量为截面数的3．5倍，即35×3.5＝122.5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。即50、70mm’导线的载流量为截面数的3倍；95、120mm"导线载流量是其截面积数的2．5倍，依次类推。 "条件有变加折算，高温九折铜升级"。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算
电线电缆安全载流量计算方法

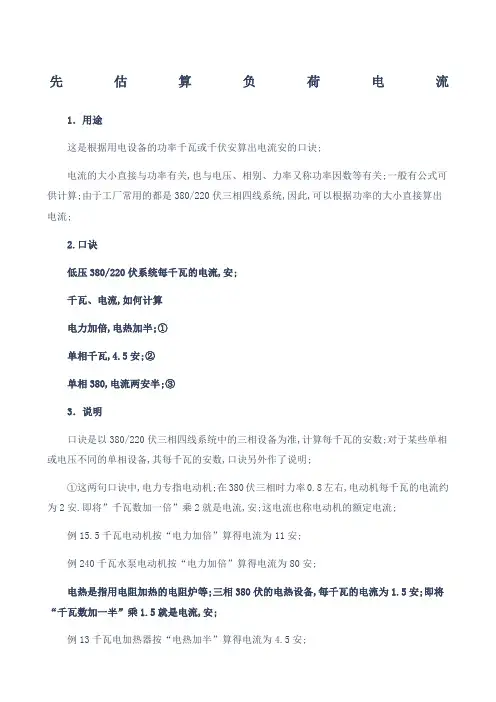

电线电缆安全载流量计算方法 电气知识2008-03-25 22:19:21 阅读1433 评论0 字号：大中小 口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为 11A） 口诀2：按导线截面算额定载流量： 各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜 线升级算。 10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量 为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的 线（不含70）为三倍。 70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。 “穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。若坏境温度超过25度的，按上面线径方法计算后再打九折。对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。 铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全 载流量。 铜芯电力电缆安全载流量 序号型号规格外径（㎜）电流(A)（35℃）备注 1 VV-1KV 3×4＋1×2.5 15. 2 25 2 VV-1KV 3×6＋1×4 16.8 33 3 VV-1KV 3×10＋1×6 18.5 44 4 VV-1KV 3×16＋1×10 20.7 60 5 VV-1KV 3×25＋1×1 6 22.9 81 6 VV-1KV 3×35＋1×16 25.2 102 7 VV-1KV 3×50＋1×25 29.7 128 8 VV-1KV 3×70＋1×35 32.5 159 9 VV-1KV 3×95＋1×50 38.2 195 10 VV-1KV 3×120＋1×70 41.0 224 11 VV-1KV 3×150＋1×70 45.4 260 12 VV-1KV 3×185＋1×95 50.8 298 1 VV-1KV 3×4＋1×2.5 15. 2 25 是三根4mm2加上一根2.5mm2的电缆，15.2是外径（㎜）,电流是25A
电缆与电线的电流计算公式
电缆及电线的电流计算公式 1、电线的载流量是这样计算的：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。 对于16、25mm2的导线可将其截面积数乘以4倍。 对于35、50mm2的导线可将其截面积数乘以3倍。 对于70、95mm2的导线可将其截面积数乘以2.5倍。 对于120、150、185mm2的导线可将其截面积数乘以2倍。 看你的开关是多少安的用上面的工式反算一下就可以了。 2、二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表53可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。
根据功率计算线缆面积
怎么根据功率计算电缆直径? [ 标签：功率电缆,计算,电缆] 燕回答:1 人气:2 解决时间:2009-09-27 12:52 满意答案1.5平方铜芯6.8 千瓦 2.5平方铜芯9.1 千瓦 4 平方铜芯12 千瓦 6 平方铜芯15. 7 千瓦 10 平方铜芯21.4 千瓦 16 平方铜芯30 千瓦 25 平方铜芯39.4 千瓦 35 平方铜芯48.5 千瓦 50 平方铜芯61.4 千瓦 70 平方铜芯75.7 千瓦 95 平方铜芯92.8 千瓦 120平方铜芯107.1千瓦 提问人的追问2009-09-24 10:54 怎么计算的呢？ 回答人的补充2009电工|电缆|功率|耗电量计算公式大全
电工|电缆|功率|耗电量计算公式大全 电功率的计算公式 电功率的计算公式，用电压乘以电流，这个公式是电功率的定义式，永远正确，适用于任何情况。 对于纯电阻电路，如电阻丝、灯炮等，可以用“电流的平方乘以电阻”“电压的平方除以电阻”的公式计算，这是由欧姆定律推导出来的。 但对于非纯电阻电路，如电动机等，只能用“电压乘以电流”这一公式，因为对于电动机等，欧姆定律并不适用，也就是说，电压和电流不成正比。这是因为电动机在运转时会产生“反电动势”。 例如，外电压为8伏，电阻为2欧，反电动势为6伏，此时的电流是（8－6）/2＝1（安），而不是4安。因此功率是8×1＝8（瓦）。 另外说一句焦耳定律，就是电阻发热的那个公式，发热功率为“电流平方乘以电阻”，这也是永远正确的。 还拿上面的例子来说，电动机发热的功率是1×1×2＝2（瓦），也就是说，电动机的总功率为8瓦，发热功率为2瓦，剩下的6瓦用于做机械功了。 ________________________________________ 电工常用计算公式 一、利用低压配电盘上的三根有功电度表，电流互感器、电压表、电流表计算一段时间内的平均有功功率、现在功率、无功功率和功率因数。 （一）利用三相有功电度表和电流互感器计算有功功率 式中N——测量的电度表圆盘转数 K——电度表常数（即每kW•h转数） t——测量N转时所需的时间S CT——电流互感器的变交流比 （二）在三相负荷基本平衡和稳定的情况下，利用电压表、电流表的指示数计算视在功率
电线截面电流计算公式
电线截面电流计算公式 （供参考） 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 导线线径一般按如下公式计算： 铜线： S= IL / 54.4*U` 铝线： S= IL / 34*U` 式中：I——导线中通过的最大电流（A） L——导线的长度（M） U`——充许的电源降（V） S——导线的截面积（MM2） 说明： 1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。 2、计算出来的截面积往上靠. 绝缘导线载流量估算 铝芯绝缘导线载流量与截面的倍数关系 导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流是截面倍 数 9 8 7 6 5 4 3.5 3 2.5 载流量 (A) 9 14 23 32 48 60 90 100 123 150 210 238 300 一般情况下： 铜线每平方毫米6安培。铝线是每平方毫米5安培(仅供快速估算) 4平方的铜线：4*6=24A 6平方的铜线：6*6=36A 10平方的铜线：10*6=60A 16平方的铜线：16*6=96A 4平方的铝线：4*5=20A 6平方的铝线：6*5=30A 10平方的铝线：10*5=50A 16平方的铝线：16*5=90A
一、低压配电室的要求 1) 门应向外开，门口装防鼠板； 2) 有采光窗和通风百叶窗，百叶窗应防雨、雪、小动物进入室内； 3) 电缆沟底应有坡度和集水坑； 4) 不装盘的电缆沟应有沟盖板； 5) 盘前通道大于1.3米，盘后通道大于0.8米，并有安全护栏； 6) 一层配电室地面标高应0.5米以上。 二、配电盘的安装 1) 配电盘应为标准盘，顶有盖，前有门； 2) 配电盘外表颜色应一致，表面无划痕； 3) 配电盘母线应有色标； 4) 配电盘应垂直安装，垂直度偏差小于5o； 5) 拉、合闸或开、关柜门时，盘身应无晃动现象； 6) 配电盘上电流表、电压表等按要求装全； 7) 配电盘上个出线回路应有标示； 8) 配电盘一次母线尽可能用铜排连接，压接螺丝两侧有垫片，螺母侧有弹簧垫片，如用多股塑铜线连接，应压接铜鼻子； 9) 配电盘二次控制线应集中布线，并用塑料带及绑带包扎固定，控制电缆备用线芯在控制电缆分支处螺旋缠绕好； 10) 配电盘的互感器、电动机保护器等小件也应牢固固定好。 三、电缆的安装 1) 电缆沟安装的应先检查电缆沟的走向、宽度、深度、转弯处和各交叉跨越处的预埋管是否符合设计要求； 2) 电缆入沟中后，不必严格将其拉直，应松弛成波浪形； 3) 电缆的两端应留有做检修的长度余量； 4) 电缆固定支架间或固定点间的距离，不应大于1米； 5) 电缆穿管敷设时，管内径不应小于电缆外径的1.5倍，且不小于100毫米； 6) 电缆在埋地敷设或电缆穿墙、穿楼板时，应穿管或采取其他保护措施； 7) 电缆从地下或电缆沟引出地面时，出地面2米的一段应用金属管或罩加以保护； 8) 直埋电缆深度为0.7米，电缆上下应各铺盖100毫米厚的软土或沙，并盖混凝土保护，及埋设电缆标志桩； 9) 直埋电缆时禁止将电缆平行敷设在管道的上面或下面； 10) 一般禁止地面明敷电缆，否则应有防止机械损伤的措施； 11) 相同电压的电缆并列敷设时，电缆间净距应大于35毫米，且不小于电缆外径； 12) 低压与高压电缆应分开敷设。并列敷设时净距不应小于150毫米； 13) 进出配电室的电缆应排列整齐，并用绑线固定好，挂上标志牌； 14) 电缆水平悬挂在钢索上，固定点的距离不应大于0.6米。 四、电动机的安装 1) 检查电动机的名牌，看功率、电压是否符合图纸要求； 2) 检查电动机的接线盒是否正确，螺丝是否有松动，接线盒是否密封良好； 3) 检测电动机的绝缘电阻，新设备应大于1MΩ，旧设备应大于0.5MΩ；
电流计算电缆计算
首先要计算100K W负荷的线电流。 对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。由三相电路功率公式可推出： 线电流公式：I=P/1.732Ucosφ 式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因素，一般综合取0.8你的100KW负载的线电流： I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A 还要根据负载的性质和数量修正电流值。 如果负载中大电机机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。 若取1.5，那么电流就是285A。如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。就可以按这个电流选择导线、空开、接触器、热继电器等设备。所以计算电流的步骤是不能省略。 导线选择： 根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。 变压器选择： 变压器选择也有很多条件，这里就简单的用总容量除以功率因素再取整。S=P/cosφ=100/0.8=125KVA 选择大于125KVA的变压器就可以了。 50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。 50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量。 （10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量（土壤热阻系数100℃.cm/W）（10KV三芯电缆）217A（35KV单芯电缆）213A。 二、根据功率配电缆的简易计算 已知电机的额定功率为22KW，额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线？（铜的电阻率Ρ取0.0175） （一）有额定容量算出电机在额定功率下的额定电流 解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率，COSφ为功率因数，按电机名牌取0.8 有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A由计算口诀得 估算口诀：
电缆电路功率损耗计算
电缆电路功率损耗计算 公式： 电流等于电压除以电阻：I=U/R 功率等于电压与电流的乘积：P=U×I=U×U×I Db危化简大数字的计算，采用对数的方式进行缩小计算：db=10log p 电缆电阻等于电阻率与电缆长度的积再比上电缆的截面积 电阻率的计算公式为：ρ=RS/L ρ为电阻率----常用单位是Ω.m S 为横截面积----单位是㎡ R 为电阻值----单位是Ω L 是导线长度----单位是 M 电缆选择的计算顺序 例：允许损耗为 Xdb x=10log p 计算所损耗的功率 p （1）p=U×U/R 根据额定功率与额定电压计算负荷的等效电阻 （2）计算整个电路的电流 I=(p额—p负)/R负
（3）根据电流与损耗功率决定电缆电阻P=I×I×R (5) 根据电阻率与长度决定电缆截面积 ρ=RS/L 电阻率请询问电缆厂家 几种金属导体在20℃时的电阻率
已知电缆长度，功率，电压，需要多粗电缆 电压380V，电压降7％，则每相电压降=380×2= 功率30kw，电流约60A，线路每相电阻R=60=Ω 长度1000M，电阻 铝的电阻率是，则电缆截面S=1000×=131㎜2 铜的电阻率是，则电缆截面S=1000×=77㎜2 由于电机启动电流会很大，应选用150㎜2以上的铝缆或95㎜2以上的铜缆 电压降7％意味着线路损耗7％这个损耗实际上是很大的。如果每天使用8小时一月就会耗电500度， （农电规程中电一年就是6000度。 压380V的供电半径不得超过500米） 电缆选型表
基本含义：H—电话通信电缆 Y—实心聚氯乙烯或聚乙烯绝缘 YF—泡沫聚烯轻绝缘 YP—泡沫/实心皮聚烯轻绝缘 V—聚乙烯 A—涂塑铝带粘接屏蔽聚乙烯护套 C—自承式 T—石油膏填充 23—双层防腐钢带线包铠装聚乙烯外被层 33—单层细钢丝铠装聚乙烯外被层 43—单层粗钢丝铠装聚乙烯外被层 53—单层钢丝带皱纹纵包铠装聚乙烯外被层 553—双层钢带皱纹纵包铠装聚乙烯外被层
电缆载流量计算(根据电流选电缆)
电缆载流量计算(根据电流选电缆) 答：如果同时运行，则总运行功率为87KW，如果是电动机，则总电流应为180A左右，考虑到不会是同时（即同一个时刻）启动，则总负荷空气开关有250A的就够了，不需要用400A的，不过每台电动机都应该有单独的启动与控制电路。这是指总负荷端，如果是总电源控制，则用400A的也可以。3、35KW电机用 16mm2铠装电缆行吗？答：是可以用的，但是，有4平方或者最多6平方的铜芯线就完全够用了，没有必要用这么大规格的。如果空气开关是和电缆的功率范围相配合的话，那这400A空气开关所接出的电缆，因为最大可以控制的电流为400A，在三相平衡负荷中，约为200KW，而基本上，电缆每平方毫米可以通过约5A的安全电流，那么电缆截面积应为80平方毫米；但是由于没有这个规格的，则我们可以“向上靠”，取95平方毫米的铜芯电缆就可以了。导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。1、口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二， 25、35， 四、三界，、
70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1、 5、2、 5、4、 6、 10、 16、 25、 35、 50、 70、 95、1 20、1 50、185……(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：1～10 16、25 35、50
电缆直径与用电功率的关系
导线截面积与载流量的计算 （导体的）（连续）截流量(continuous) current-carrying capacity (of a conductor)是指:（导体的）（连续）截流量(contin 在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。 导线截面积与载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值 2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：导线截面积与载流量的计算S=< I / （5~8）>=0.125 I ~0.2 I（mm2）；S-----铜导线截面积（mm2）；I-----负载电流 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A)也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 (估算口诀：导线截面积与载流量的计算 导线截面积与载流量的计算二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。（导体的）（连续）截流量(contin 穿管根数二三四，八七六折满载流。 说明： 本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。倍数随截面的增大而减小。（导体的）（连续）截流量(contin “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
电线电缆导电面积的计算方法
根据电流值大小选择电线电缆导电面积的计算方法 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下口诀进行确定：“十下五，百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算。”意思是10平方以下的铝线，毫米平方数乘以5就可以了，要是铜线就升一个档，比如2.5平方的铜线，就按4平方计算。一百以上的都是截面积乘以2，二十五平方以下的乘以4，三十五平方以上的乘以3，柒拾和95平方都乘以2.5，口诀好记对工作很有益处。 一般铜线安全计算方法 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A 。 6平方毫米铜电源线的安全载流量--48A 。 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A 。 25平方毫米铜电源线的安全载流量--120A。 如果是铝线，线径要取铜线的1.5-2倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。 说明：以上只能作为估算，不是很准确。 室内用线，记住电线用6平方毫米以下的铜线，每平方电流不超过10A就是安全的。从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适。10-50米，导线电流密度3A/平方毫米。50-200米，导线电流密度2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150 米供电，一定采用4平方的铜线。 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 铜线在不同温度下的线径和所能承受的最大电流表 线径（大约值）（mm2） 铜线温度（摄氏度） 60 75 85 90 电流（A） 2．5 20 20 25 25 4．0 25 25 30 30 6．0 30 35 40 40 8．0 40 50 55 55
根据设备的功率选择电缆的型号
根据设备的功率选择电缆的型号 根据用电设备的功率，算出总功率以后，I=P/U按公式后在乘0.85的系数~！ 如果比较麻烦的话就是一个千瓦2个安培的电流~！是最通用的，里面包括了抛出的电流容量。1KW=2A 选择电缆也有方法 按电流计算，下面给出的比较简单的选择算法以铝芯线为计算项目 十下五：百上二：二五三五四三界，七零九五两倍半～！这个是口诀 十平方毫米以下的BLV线电流可以承载线径的五倍～！ 一百平方毫米以上的BLV线电流承载线径的二倍。 25mm2和35mm2的BLV电流承载在4倍和3倍的分割线。 70mm2和95mm2的电流容量是线径的2.5倍。 除此内容以外，有铜芯线的按照铝线的升级倍数来算，也就是说BV－10mm2按照 BLV-16mm2的电流来算其他的也如此 导线在穿塑料管或是PVC管，算出的电流要乘上0.8的系数 导线在穿钢管的情况下，计算的电流在乘上0.9 导线在高温的场所通过，计算的电流结果在乘上0.7 如果导线在以上三种情况都有的话先乘0.9在乘0.7或者直接打到0.85也可以 电缆线在四芯或五芯的电流乘0.85在乘0.7 裸线的架空电力线比较简单就是一个0.9的系数，但是也要看环境，打到85折比较稳当。 在选择电缆的时候还要根据现场的情况选择电缆的用途 比如普通的YJV电缆，用于电缆桥架内。带铠装电缆可以进行直埋，可以承受外力的破坏，带铠装抗拉力电缆试用与高层建筑，直埋敷设。 如果偶说这些不明白的话看看35KV电气工程书，里面有一般用的电缆型号，以及用电设备
YJV: YJV:铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJ:交联聚乙烯绝缘 V:聚氯乙烯护套适用场合:敷设在室内、隧道、电缆沟及管道中，也可埋在松散的土壤中，电缆不能承受机械外力作用。单芯电缆不允许敷设在磁性管道中低压:0.6/1KV(有单芯，两芯，三芯，四芯，4+1芯) 中压:3.6/6KV,6/10KV,8.7/15KV,12/20KV,18/30KV,26/35KV 资料: (一) 额定电压0.6/1kV交联聚乙烯绝缘电力电缆 1、适用范围适用于固定敷设在交流50Hz，额定电压0.6/1kV及以下的电力输配电线路上作输送电能。与聚氯乙烯电力电缆相比，该产品不仅具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀性能的能力，而且结构简单、重量轻、不受敷设落差限制、长期工作温度高(90℃)等特点。 2、执行标准低压电力电缆产品执行GB/T12706.1-2008标准，阻燃型或耐火型电缆同时需执行 GB/T19666-2005标准。 RVV 国标RVV软电缆，国标RVV软电缆，国标RVV软电缆价格，国标RVV软电缆报价 RVV软电缆芯数（8,10,14,16,19,24,30,37）截面（1.0-2.5）报价表 RVV全称铜芯聚氯乙烯绝缘聚氯乙烯护套软线，又称轻型聚氯乙烯护套软线,俗称软护套线，是护套线的一种。 R: 代表软线\软结构的意思 V:聚氯乙烯绝缘 V:聚氯乙烯护套 RVV电线详细介绍 按GB 5023.5-1997的规定，RVV是指轻型聚氯乙烯护套软线或普通聚氯乙烯护套软线，额定电压等级分别为300/300和300/500，额定电压250V/450V RVV电线电缆是两芯以上的聚氯乙烯绝缘聚氯乙烯护套软线（两条或上的rv线外加一层护套）。RVV电线是弱电系统最常用的线缆，其芯线根数不定，两根或以上，外面有PVC 护套，芯数从2芯到24芯之间按国标分色，两芯以上绞合成缆，外层绞合方向为右向芯线之间的排列没有特别要求。 作用 【1】保护电缆内护层不受机械损伤和化学腐蚀； 【2】增强线缆机械强度。
电流计算 电缆计算
壤热阻系数100℃.cm/W）（10KV三芯电缆）217A（35KV单芯电缆）213A。
二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： （1）本节口诀对各种绝缘线（橡皮和塑料绝缘线）的载流量（安全电流）不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。 倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2.5mm’导线，载流量为2.5×9=22.5（A）。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm“的导线载流量为截面数的3.5倍，即35×3.5=122.5（A）。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。即50、70mm’ 导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2.5倍，依次类推。 “条件有变加折算，高温九折铜升级”。 上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。 若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可; 当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。 如16mm’铜线的载流量，可按25mm2铝线计算16×5=80可知选用16平方的合适，再由允许压降算导线横截面积电机允许最低工作电压为此360V，变压器的副边电压为380V，在额定功率下允许的最大压降为为△U为20V，在额定功率下允许的电阻为 R线=△U/I=20/73=0.27Ω 由R线=ΡL/S，算出导线横截面积：S=ΡL/R线 =0.0175×400/0.27Ω=24.62mm2 结论：应选25平方的铜电缆。 三、如何选用断路器，热继电器 怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。 我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电
电缆的功率损耗和安装损耗
5.电缆定额损耗为多少，电力电缆损耗率1%，控制电缆损耗率1.5%，见安装定额。 1.一般尽量使用多芯电缆，因为损耗小。如果电流很大，宁使用双根多芯电缆，也不使用单芯电缆，假如一定使用单芯电缆，还要注意单芯电缆敷设时要使三芯电缆成三叶形排放。 2.电缆电路功率损耗计算，电缆选择 摆出公式： 电流等于电压与电阻之：I=U/R 功率等于电压与电流的积：P=U*I=U*U/R db为化简大数字的计算，采用对数的方式将其进行缩小计算：db=10log p
电缆电阻等于电阻率与电缆长度的积再比上电缆的截面积电阻率的计算公式为：ρ=RS/L。 ρ为电阻率——常用单位Ω·m S为横截面积——常用单位㎡ R为电阻值——常用单位Ω L为导线的长度——常用单位m 电缆选择的计算程序 （1）例：允许损耗为XdB, X=10log p 计算所损耗的功率P （2）P=U*U/R 根据额定功率与额定电压计算负载的等效电阻 （3）计算整个电路的电流 I=（P额—P负）/R负 （4）根据电流与损耗功率决定电缆的电阻 P=I*I*R （5）根据电阻率与线路长度决定电缆的截面积 ρ=RS/L 电阻率请询问电缆生产厂家
几种金属导体在20℃时的电阻率材料电阻率(Ω m) (1)银 1.65 ×10-8 (2)铜 1.75 ×10-8 (3)铝 2.83 ×10-8 (4)钨 5.48 ×10-8 (5)铁9.78 ×10-8 (6)铂 2.22 ×10-7 (7)锰铜 4.4 ×10-7 (8)汞9.6 ×10-7 (9)康铜 5.0 ×10-7 (10)镍铬合金 1.0 ×10-6 (11)铁铬铝合金1.4 ×10-6 (12) 铝镍铁合金1.6 ×10-6 (13)石墨(8～13)×10-6
电缆载流量的计算方法
电缆载流量计算——根据电流选电缆 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，. 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、 1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185…… (1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1～10 16、25 35、50 70、95 120以上
﹀﹀﹀﹀﹀ 五倍四倍三倍二倍半二倍 现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。 例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算： 当截面为6平方毫米时，算得载流量为30安； 当截面为150平方毫米时，算得载流量为300安； 当截面为70平方毫米时，算得载流量为175安； 从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达到20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。 （2）后面三句口诀便是对条件改变的处理。“穿管、温度，八、九
知道设备功率的时候计算所用线缆的线径的公式是
知道设备功率的时候计算所用线缆的线径的公式是??? 默认分类2008-08-31 10:09:56 阅读708 评论0 字号：大中小订阅 可以根据功率计算电流：根据电工经验公式：220V电动机的额定电流是：额定功率（KW）*5 220V照明电路的额定电流是：额定功率（KW）*4.5 380V电动机额定电流是：额定功率（KW）*2 铜线每平方的安全载流量为5——8A如果电流大于100A就可以按照楼上的口诀计算电线的横截面积。 根据功率算出电缆通过的电流大小在根据电流大小用以下规则选线就行了。 交流电力线指的是配电工程中的低压电力线。一般选择的依据有以下四种： 1) 按机械强度允许的导线最小截面选择 2) 按允许温升来选择 3) 按经济电流密度选择 4) 按允许电压损失选择 通信中常用的主要是低压动力线，因其负荷电流较大，一般应按照发热（温升）条件来选择。因为如果不 加限制的话，导线 的绝缘就会随温度升高迅速老化和损坏，严重时会引发电气火灾。 ＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝ 对于220V单相交流电 1：I＝P/220 〔P为所带设备功率〕 2：电源线面积S＝I/2.5（mm2） 对于380V三相交流电 1： I=P/(380*Γ3*功率因数） 2：相线截面积S相=I/2.5（mm2） 3：零线截面积S零=1.7×S相 绝缘导线载流量估算
估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍 数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍， 依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。 1 导线的经济截面 导线截面与年支出费用的关系曲线如图1所示。其中曲线1为年运行费用与导线截面的函数关系曲线；曲线2为投资及折旧费用与导线截面的函数关系曲线；曲线3为导线截面与年综合支出费用的关系曲线。其 数学表达式如下式： TZ=(C+C0)α·S+3I2Zd τβ×10-3 (元/km) (1) 式中C——年维护费系数
电缆电线可承载电流计算
关于电缆电流的大小 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。 各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。 为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185…… (1) 第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。 口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1～10 16、25 35、50 70、95 120以上〉〉〉〉〉
五倍四倍三倍二倍半二倍 现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。 “100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。 截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。 而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。 例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算： 当截面为6平方毫米时，算得载流量为30安； 当截面为150平方毫米时，算得载流量为300安； 当截面为70平方毫米时，算得载流量为175安； 从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。 比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安； 而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。 当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。
多大功率用多大电线电缆怎么计算
多大功率用多大电线电缆怎么计算？ 铜芯线的安全载流量计算方法是 220伏的电压下1000瓦电流约等于3.966安 380伏的电压下1000瓦电流约等于1.998安 2.5平方毫米铜芯线的安全载流量是28A 口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为11A） 口诀2：按导线截面算额定载流量： 各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜线升级算。 10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。 70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线
径的两倍半。 “穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。若坏境温度超过25度的，按上面线径方法计算后再打九折。对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的 1.5倍。 铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。 先估算负荷电流 1．用途 这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。一般有公式可供计算。由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。 2.口诀 低压380/220伏系统每千瓦的电流，安。 千瓦、电流，如何计算？
电缆截面计算公式
电缆截面计算公式 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。 <关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2、5 mm2 BVV铜导线安全载流量的推荐值2、58A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值 48A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值 5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0、125 I ~0、2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式： P=UIcosф，其中日光灯负载的功率因数cosф=0、5。 不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0、8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0、 8=34(A)
但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0、5。所以，上面的计算应该改写成 I=P*数/Ucosф=6000*0、5/220*0、8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 估算口诀： 二点五下乘以九，往上减一顺号走。 三五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表53可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如 2．5mm’导线，载流量为2．59＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即 48、 67、106、1 65、254。
