箱式变电站试验报告

试验负责人： 记录人： 审核人： 高压开关柜试验报告 单位名称 设备编号 1AH 型 号 1AH 额定电压 10KV 额定电流 20A 试验性质 检测试验 生产厂家 出厂编号 1AH

1、触头接触电阻测量 相别 电压（V） 电流(A) 电阻(uΩ) 温度0C A 10KV <50 15℃ B 10KV <50 15℃ C 10KV <50 15℃

2、绝缘电阻测量 开关状态 相别 合闸(MΩ) 分闸(MΩ) 温度0C 使用 ZC-7 摇表

A 15℃ ≥2500MΩ B 15℃ ≥2500MΩ C 15℃ ≥2500MΩ

3、交流耐压试验 开关状态 合闸 分闸 相别 电压(KV) 时间(S) 结论 电压(KV) 时间(S) 结论 A 35 60 35 60 B 35 60 35 60 C 35 60 35 60

结 论 合格

试验日期 试 验 人 试验负责人： 记录人： 审核人：

高压开关柜试验报告 单位名称 设备编号 2AH 型 号 2AH 额定电压 10KV 额定电流 20A 试验性质 检测试验 生产厂家 出厂编号 2AH

1、触头接触电阻测量 相别 电压（V） 电流(A) 电阻(uΩ) 温度0C A B C

2、绝缘电阻测量 开关状态 相别 合闸(MΩ) 分闸(MΩ) 温度0C 使用 ZC-7 摇表

A 15℃ ≥2500MΩ B 15℃ ≥2500MΩ C 15℃ ≥2500MΩ

3、交流耐压试验 开关状态 合闸 分闸 相别 电压(KV) 时间(S) 结论 电压(KV) 时间(S) 结论 A 35 60 35 60 B 35 60 35 60 C 35 60 35 60

结 论 合格

试验日期 试 验 人 试验负责人： 记录人： 审核人：

高压开关柜试验报告 单位名称 设备编号 3AH 型 号 3AH 额定电压 10KV 额定电流 20A 试验性质 检测试验 生产厂家 出厂编号 3AH

1、触头接触电阻测量 相别 电压（V） 电流(A) 电阻(uΩ) 温度0C A 10KV <50 15℃ B 10KV <50 15℃ C 10KV <50 15℃

2、绝缘电阻测量 开关状态 相别 合闸(MΩ) 分闸(MΩ) 温度0C 使用 ZC-7 摇表

A 15℃ ≥2500MΩ B 15℃ ≥2500MΩ C 15℃ ≥2500MΩ

3、交流耐压试验 开关状态 合闸 分闸 相别 电压(KV) 时间(S) 结论 电压(KV) 时间(S) 结论 A 35 60 35 60 B 35 60 35 60 C 35 60 35 60

结 论 合格

试验日期 试 验 人 试验负责人： 记录人： 审核人：

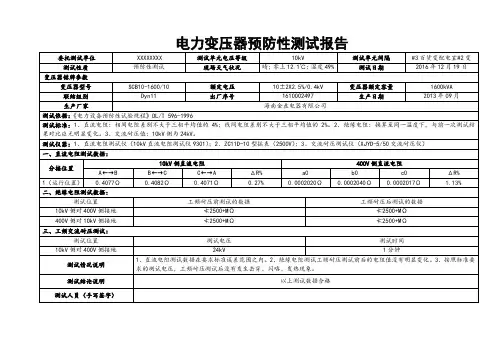

电力变压器试验报告 单位名称 额定容量 出厂日期 年月 日 运行编号 额定电压 出厂编号 型 号 额定电流 试验性质 检测试验 生产厂家 接线组别 1、绕组直流电阻测量 档位 Ⅰ（Ω） Ⅱ（Ω） Ⅲ（Ω） IV（Ω） V（Ω） 相别

AB BC CA a0 接线组别 温度 b0 c0 2、绝缘电阻测量 一次对二次 一次对二次及地 二次对地 3、变压比测量 分接位置 AB/ab BC/bc AC/ac 1 2 3 4 5

4、交流耐压试验 试验位置 试验电压 时 间 试 验 结 果 高 压 低 压

试验仪器 QJ直流电阻仪 JDJ-10K/100V电压互感器 ZC-7摇表

试验日期 结论 试验负责人： 记录人： 审核人：

电力电缆试验报告 工程名称 试验日期 年 月 日 电缆名称 高压电力电缆 环境温度 生产厂家 试验性质 检测试验

电缆型号 使用长度 1、相位检查： 首尾一致 2、绝缘电阻测试：(使用ZC-7 2500V / 2500 MΩ摇表) 相 位 相间绝缘 相 位 对地绝缘 结论 A-B ≥2500MΩ A-E ≥2500MΩ 合格 B-C ≥2500MΩ B-E ≥2500MΩ 合格 C-A ≥2500MΩ C-E ≥2500MΩ 合格 3、泄漏电流试验：（单位：μA） 耐压前 耐压后 结论 15KV 20KV 30KV 35KV 1min 5min 10min 合格 A对BC及地 5 10 20 20 20 20 20 合格 B对AC及地 5 10 20 20 20 20 20 合格 C对AB及地 5 10 20 20 20 20 20 合格 4、直流耐压试验： 相 位 试验电压(KV) 持续时间(min) 结 论 A对BC及地 35 1min 合格 B对AC及地 35 1min 合格 C对AB及地 35 1min 合格

试验依据 GB50150-91电气装置安装工程 GB/T 16927.1 高电压试验技术 GB/T16927.2 现场绝缘试验实施导则

结 论 试验负责人： 记录人： 审核人：

接地电阻试验报告 建设单位 工程名称 接地名称 315KVA箱变接地电阻实验 环境温度 15℃ 配电室名称 315KVA箱式变电站

试验性质 检测试验

试验日期 年 月 日

试验地点 1、接地体外观检查： 外观焊接良好，接地可靠。 2、接地电阻测试：(使用优利德UNI-T UT521数字式接地电阻测试仪) 接地点位 接地电阻 接地点位 接地电阻 陕西尚邦物业管理公司315KVA箱式变电站 2.8Ω

试验依据 GB50150-91电气装置安装工程 结 论 合格 试验负责人： 记录人： 审核人：

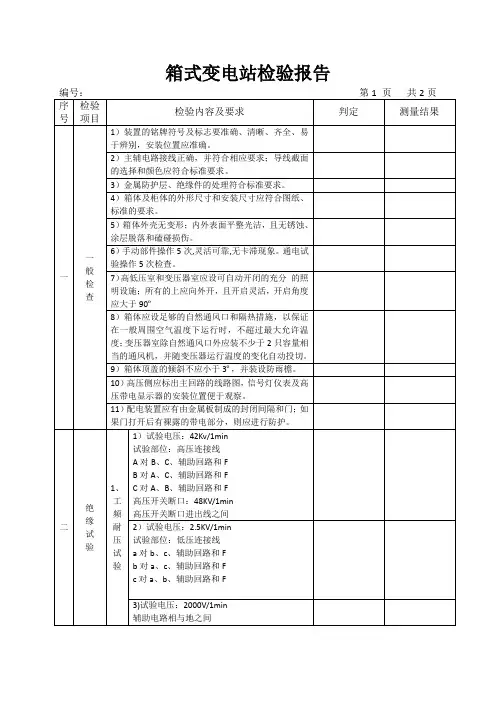

箱式变电站试验报告 单位 工程名称 出厂日期 2015年11月12日

型号 ZBW-315-10/0.4 出厂编号 试验日期 年 月 日 依据 HW/QS-22-2006 GB/T17467-1998 序号 检查试验项目 技 术 要 求 结 论 备注 1 一般检查

1.1 元件检查 各项电气参数满足图纸要求。技术资料：合格证、检验报告齐全。强制性认证的元件有3C标志。 合格

1.2 装配质量 所有组件均为合格品，装配整齐，应符合图纸要求。布置安全可靠、整齐、维修操作方便。 合格 2 绝缘试验

2.1 主回路工频耐压试验 高压端设备相与相、相与地35kV（1min） 合格

低压端设备相与相、相与地1 kV（1S） 合格

3 辅助回路耐压试验 3.1 工频耐压 辅助回路 2kV（1S）无击穿闪络 合格 4 功能试验

4.1 开关设备和控制设备的操作 应能够满足相关产品标准、公司相关检验规范中关于产品机械性能和机械操作的要求。 合格 4.2 门的检查 机械操作正常开启角度≥90°，门板平整且联锁功能正常。 合格 4.3 绝缘挡板检查 定位正确，安装牢固。 合格

4.4 变压器检查 油无渗漏、液面正常，满足使用要求。 合格

温控器在-25℃到＋40℃的正常工作使用中不动作 合格

4.5 电压指示检查 各项仪表指示良好、正确。 合格

4.6 接地线的连接检查 接地正确，主接地应有接地符号。 接地电阻测量满足相应的产品标准要求。 合格

4.7 连接电缆试验 绝缘测试≥5000MΩ 合格 直流6KV5min应无击穿闪洛。 合格

同时测量相间泄漏电流最大与最小比值＜2。 合格

4.8 熔断器检查 万用表测量良好，损坏的及时更换。 合格 联锁功能验证 手动操作5次元件之间的联锁功能正常。 合格

5 接线正确性检查 一次方案正确，元件安装及母排连接应符合技术要求；母排质量符合技术要求；不同金属连接应采取防化电腐蚀措施；相序及漆色应符合技术要求。 合格

一次接线应符合工艺、图纸要求，线路整齐美观、牢靠，线套标号清晰、正确。二次线装配应远离发热元件、穿越金属构件时有保护措施。 合格

模拟通电，按原理图各部分应动作正确可靠。 合格

6 防护等级试验 确认检验产品防护等级应满足IP33D的技术条件要求。 合格 12 清洁度检查 柜内外应清洁干净，无杂物。 合格

结论 合格 试验负责人： 记录人： 审核人：

避雷器实验报告 工程名称 运行编号 2122 产品型号 HY5WS-17/50 出厂日期 2015年7月 生产厂家 试验日期 年 月 日 装置地点 D2柜 环境温度 15℃ 序号 检验项目 技术要求 测量值 结论

A B C

1 外观检查 1、 铭牌牢固，内容清晰，标识齐全 2、 绝缘外套无划痕，密封性良好。 良好 良好 良好 合格

2 绝缘电阻 1、35kV以上，≥2500MΩ； 2、35kV以下，≥1000MΩ。 2500+ 2500+ 2500+ 合格

3 直流1mA电压（U1mA） 电压（kV） 26.5 26.3 26.9 合格 电压 3 6 10 配电站 ≥7.5 ≥15 ≥25 电站型 ≥7.5 ≥14.4 ≥24

4 0.75 U1mA下的泄露电流 应不大于50μA 10 11 15 合格 使用仪表

Zc11d-2500V摇表，直流试验器等。

备注

结论 合格
