电动隔膜泵规格型号参数表及选型精
电动隔膜泵型号及参数
【DBY型电动隔膜泵】产品:【DBY型电动隔膜泵】产品简介：DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,DBY电动隔膜泵适用于低压,即出口压力≤3kgf/cm2的场合. DBY电动隔膜泵是本厂生产的一种新型输送机械，采用电动机通过减速机减速驱动，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能以抽光吸尽。
其性能参数与德国的WLLDENPVMPS、美国的MARIOWPUMPS的相近。
本厂目前已形成系列化生产，共有八种规格通径:φ 10mm（ 3/8'' ）φ 15mm （ 1/2'' ）φ 25mm （ 1'' ）φ 40mm （ 11/2'' ）φ 50mm （ 2'' ）φ 65mm （ 21/2'' ）φ 80mm （ 3''）φ 100mm （ 4'' ）五种材质：铸铁DBY电动隔膜泵、铝合金DBY电动隔膜泵、不锈钢DBY电动隔膜泵、氟塑料衬里DBY电动隔膜泵、流体衬胶DBY电动隔膜泵。
隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、聚全氟乙烯F46等材质的隔膜片、密封球及密封球座，以满足不同客户的需要。
DBY电动隔膜泵自投厂以来，已被国内外众多石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽用各种常规泵不能抽吸的介质，均取得了满意的效果。
DBY电动隔膜泵注意事项:DBY电动隔膜泵工作时先打开出口阀，在工作时严禁关闭出口阀门。
【DBY型电动隔膜泵】型号意义：【DBY型电动隔膜泵】产品特点：1、不需灌引水，自吸能力达7米以上。
2、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
微型电动隔膜泵参数
微型电动隔膜泵TF30D-D微型电动隔膜泵∙电机种类: 空心杯/无槽无刷DC电机∙最大流量: 液:0.8L/Min, 气:5L/Min∙最大扬程&真空: ≥10M , -55Kpa∙电压: 6V/12V/24V∙理想使用寿命: 15000小时∙功能: 可空转，可自吸∙可定制■ 微型电动隔膜泵概观隔膜泵原理: 安装在偏心曲轴上的弹性膜片在电机的带动下，上下往复,使得腔体发生形变隔膜原理，实现介质的抽入和排出。
泵在转移，疏散及压缩介质的过程完全无油。
膜片泵可用作液泵，液泵&真空两用泵。
产品结构设计&先进工艺同国外KNF,Parker 大品牌, 整体设计合理,紧凑,高性能低功耗，低噪音低振动，长寿命，免维护。
泵可以任何方向安装，TF30D系列参数可达1bar, 800ml/min.特点1.设计紧凑，体积小，高性能2. 自吸能力强，压力大。
吸力大于50kpa, 压力>1bar.3. 可空转，经久耐用，零维护。
自主开发设计高性能电机，高档有刷寿命可达3000 小时,空心杯无刷长达15000小时。
4. 噪音低50dB，采用双滚珠进口轴承,更静音，更耐磨；5. 无油介质环保无污染6. 采用金属平衡块,产品平衡性能好,振动小.7. 专利的膜片结构，并且采用进口橡胶材料,纯度高耐磨性能好,使用寿命长，免维护。
8. 气密性好：拥有最优结构，最新设计的膜片&阀片，精确配置的泵头&完备密封体系，泵整体的气密达到最佳水平。
9. 根据您的运用需求提供最佳选择：我们有不同寿命的电机，不同电压配置，不同材料可选(EPDM, PTFE 膜片, EPDM,FPM,FFPM阀片可选，有很强的抗化学耐腐蚀性能)，根据您的实际运用，我们会相应推荐最合适，性价比最高的选择。
注意把图上的C改为D, 1L改为0.8L/min型号系列电机类型W: 扬程≥10M, 0.8LV: 真空 55Kpa, 5LD电机-高档空心杯无刷，寿命15000小时（说明：其他寿命的电机可选：A电机-3000小时普通有刷；C-15000小时空心杯无刷； H电机-10000小时无刷）运用：TOPSFLO 微型DC膜片泵运用广泛，对许多行业运用泵匹配方面有丰富的经验，几个典型运用如下：液体采样分析数码喷印，打印设备实验室设备工业应用，水处理，清洁设备医疗设备，血液透析仪壁炉，水培除了以上的应用外，我们还在其他许多领域有丰富的经验。
微型隔膜泵型号及参数
【DP型微型隔膜泵】产品:【DP型微型隔膜泵】产品特点：1.噪音低、耐腐蚀、压力高,自吸高度5m.2.介质温度可达60℃.3.允许干运转.4.内装压力开关以保护泵运转时不受损坏.5.内装溢流阀控制泵的正常运行.6.拆装方便.7.采用安全低电压,保证人身安全.【DP型微型隔膜泵】安装指南：1.安装时,需拔出隔膜泵进出口的封盖.2.装有随泵附带的进出口接头,DP-130 DP-125 DP-100 DP-60型隔膜泵进出口采用ZG3/8″外牙G29/64″弯管接头;DP-35隔膜泵进出口采用3/8″外牙软管接头.3.泵应按水平安装;如需垂直安装时,泵头应朝下.4.在泵的进出管道中安装一个过滤器,这是泵有效使用的保证.(DP-35型泵头内已装有过滤网,无需安装过滤器).5.泵的底座分尼龙底座,铁底座橡胶脚柱.【DP型微型隔膜泵】技术参数：●电压：12~24VDC●最大电流：1~7A●最大流量：1~12L/min●转速：470~1300 r/min●最高压力：0.24~0.9Mpa●吸程：5m●调压开关：---PSI●输入功率：10~40W●泵体材质：FRPP●膜片材质：三元乙丙塑胶、丁晴橡胶【DP型微型隔膜泵】产品用途：1.适用于家用自来水增压、汽车冲洗、轮船上海水淡化.2.适用于反渗透纯水机、水处理设备、过滤机、喷雾装置、化工计量加液及卫生、环保、印刷等行业中使用. 【DP型微型隔膜泵】产品图片：【DP型微型隔膜泵】性能参数：型号电压(VDC)最大出流(A)最大流量GPM(L/min)转速(r/min)最高压力Psi(MPa)吸程(m)调压开关Psi(MPa)功率(W)DP-35127 2.5(9.5)120035(0.24)535(0.24)40 24 4.8 3.2(12)130035(0.24)535(0.24)40DP-6012 6.0 1.3(5.0)120060(0.42)560(0.42)4024 3.0 1.3(5.0)120060(0.42)560(0.42)40DP-60N 12 6.0 1.3(5.0)120060(0.42)560(0.42)40 24 3.0 1.3(5.0)120060(0.42)560(0.42)40DP-60A12 3.50.8(3.0)37560(0.42)5-20 DP-10024 1.10.32(1.2)375100（0.68）5100（0.68）10 DP-100(A)24 1.10.32(1.2)375100（0.68）5100（0.68）10 DP-1252410.26(1.0)375125（0.86）5125（0.86）10DP-13024 1.20.45(1.7)470130(0.90)5/15 12 2.20.45(1.7)470130(0.90)5/15DP-130(B)12 2.20.45(1.7)470130（0.90）5125（0.86）15注：1、如有用户需要24VAC隔膜泵，可在订单中说明；2、单位换算：GPM-加仑/分；L/min-升/分；psi-磅/平方英寸；1加仑（美国）=3.785升；1MPa=145psi3、本公司备有各类型的变压器，若用户无系统变压设备，可增购适用变压器，以使隔膜泵正常运4、DP-60N微型电动隔膜泵“N”代表丁晴耐油膜片。
隔膜泵280-9E使用说明书
隔膜泵厂家告诉你隔膜泵有哪几个型号
隔膜泵有哪几个型号?关于这一问题呢，隔膜泵厂家可以告诉大家的是，隔膜泵的型号其实很多，毕竟隔膜泵应用的也是非常的广泛。
既然隔膜泵的型号有那么多，那么小编就拿出其中几种经常使用的型号来给大家讲解一下吧。
目前市面上比较普遍的型号有三种，它们分别是QBY气动隔膜泵、QBK气动隔膜泵、DBY电动隔膜泵。
小编在这里给大家简单的介绍一下它们吧。
一、QBY系列气动隔膜泵：QBY型气动隔膜泵是目前G内新颖的一种泵，对于各种腐蚀性液体，带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓库油回收、临时倒罐等液体均能予以抽光吸尽。
泵体过流部件材质采用不锈钢、铝合金、铸铁、工程塑料，隔膜根据不同液体分别采用丁晴橡胶、氟橡胶、氯丁橡胶、聚四氟乙烯及聚全氟乙丙烯(F46)。
QBY系列气动隔膜泵，采用压缩空气，蒸汽，工业废气为动力源，吸程7m，扬程0-50m,流量0.8-40 m3/h无G可调。
二、QBK型气动隔膜泵：QBK气动隔膜泵是第三代气动隔膜泵，具有使用寿命长，不会停顿等优点。
采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，产品质量深受好评。
这种泵的主要特点是不需灌引水，既能抽送流动的液体，又能输送一些是易流动的介质，吸程高、扬程可调(0-70米)气源压力只须大于1kg/cm2即能工作，绝对防火防爆，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。
三、DBY电动隔膜泵：DBY电动隔膜泵介质过流部分，可根据用户要求不同，分为铸铁、不锈钢、衬胶、铝合金，电机可分普通电机、防爆电机、减速电机和电磁调速电机。
四、QBY气动隔膜泵型号参数表：五、QBK气动隔膜泵型号参数表：六、DBY电动隔膜泵型号参数表：好了，以上内容就是关于隔膜泵几种型号的内容，希望能够对大家有所帮助。
若是还想知道更多相关泵类知识，可持续关注本站，沈泉将会为大家时时更新相关内容。

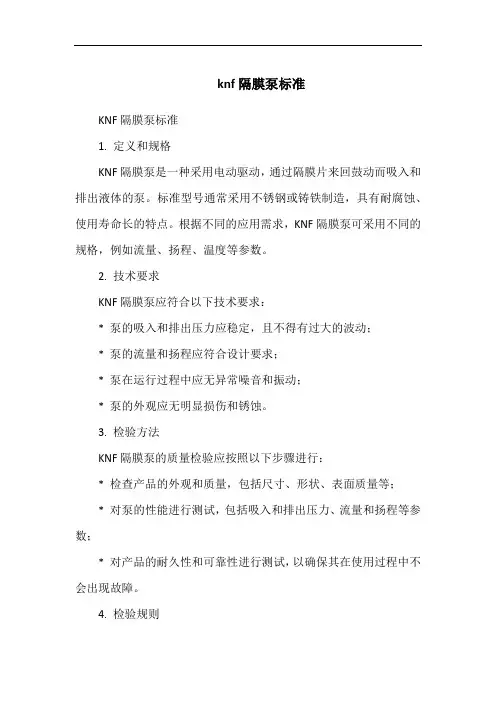

knf隔膜泵标准
knf隔膜泵标准
KNF隔膜泵标准
1. 定义和规格
KNF隔膜泵是一种采用电动驱动，通过隔膜片来回鼓动而吸入和排出液体的泵。
标准型号通常采用不锈钢或铸铁制造，具有耐腐蚀、使用寿命长的特点。
根据不同的应用需求，KNF隔膜泵可采用不同的规格，例如流量、扬程、温度等参数。
2. 技术要求
KNF隔膜泵应符合以下技术要求：
* 泵的吸入和排出压力应稳定，且不得有过大的波动；
* 泵的流量和扬程应符合设计要求；
* 泵在运行过程中应无异常噪音和振动；
* 泵的外观应无明显损伤和锈蚀。
3. 检验方法
KNF隔膜泵的质量检验应按照以下步骤进行：
* 检查产品的外观和质量，包括尺寸、形状、表面质量等；
* 对泵的性能进行测试，包括吸入和排出压力、流量和扬程等参数；
* 对产品的耐久性和可靠性进行测试，以确保其在使用过程中不会出现故障。
4. 检验规则
KNF隔膜泵的检验规则应包括以下内容：
* 每批产品应进行抽样检验，确保产品质量符合要求；
* 对于不合格的产品，应进行返工或报废处理；
* 对于重要部件的检验，应采用逐个检验的方法，以确保产品质量的一致性。
5. 包装、运输和贮存
KNF隔膜泵的包装、运输和贮存应符合以下要求：
* 产品应采用适当的包装方式，以防止在运输过程中受损或变形；
* 产品应采用适合运输的包装箱或木架包装，以确保产品的安全运输；
* 产品应贮存在干燥、通风、无腐蚀性气体的仓库中，并定期进行检查和维护。
隔膜泵参数
隔膜泵参数
隔膜泵作为一种新型的泵，其参数在工业领域中大有裨益，尤其是在某些特殊的应用中，如工业级饮用水处理系统，感应发电系统以及精密仪器等。
隔膜泵在激发工业发展方面拥有显著的作用，它也在工业领域中起到了重要的作用，下面我们将详细介绍隔膜泵的参数。
首先，隔膜泵的结构参数表明它是一种立式结构，它包括主体、流量调节器、排放口、进水口以及供液系统等部件。
由于隔膜泵有这些独特的结构参数，它能够以高性能和高可靠性工作，能够提供更稳定和可靠的泵服务。
隔膜泵还有一些使用参数，例如它可以根据不同的工况进行调节，它可以实现定流量调节，还可以根据不同的条件进行选择，如水泵的功率、轴的质量、联轴器的型号等。
此外，隔膜泵的安全参数还有一些，例如它的运行压力有限制，在运行时应注意压力的变化，并应及时发现和解决可能出现的问题，确保设备的正常运行。
此外，通过对计算机模拟隔膜泵的运行数据，可以计算和设计出最适合某个特定场合的隔膜泵参数。
可以根据需求，选择合理的驱动装置参数，使隔膜泵充分发挥它的效能。
同时，隔膜泵还有一些其他参数，例如它在使用过程中要求进行定期的检查和清洁，以便保证设备的正常运行，并避免损坏或危险的状况出现。
同时，在操作隔膜泵的过程中，还要注意设备的环境参数。
例如环境温度和湿度等，也要注意设备的噪声参数，以免影响周围环境。
综上所述，隔膜泵具有多种参数，这些参数都对隔膜泵的使用和发挥影响很大。
隔膜泵的参数要结合实际情况和使用条件，进行合理的选择和设计，以便发挥隔膜泵的最大性能，为用户提供更可靠、更安全的泵服务。
MROY系列液压隔膜计量泵选型表
液力端 ：
液压驱动隔膜， 隔膜寿命更长 高精度单向止回阀结构保证计量泵精确投加 内置可调压力释放阀自动保护隔膜和泵头部件， 免受超压损坏 PVC， PVDF， 316SS， 20 ＃合金， 哈氏合金等多种材质泵 头， 适合各种物料 可选双头并联， 单头流量可单独调节 可选压力式双隔膜检漏 ( 就地 / 远程 ) 报警
5.0
7.9
11
18 22
仅限金属，24bar
35
55
68
A
Q(1) 1.5 Pmax
2.5
5.6
8.8
11
19
金属材料 ： 24 bar， 非金属材料 ： 10 bar
39
61
94 116
金属材料 ： 14 bar， 非金属材料 10bar
B
Q(1) Pmax
非金属材料 ： 10 bar， 金属材料 ： (bar)
速比
25:1 19:1 12:1 9.5:1 19:1 12:1 9.5:1 19:1 12:1 9.5:1 38:1 25:1 19:1 12:1 9.5:1
SPM(ref) 最大粘度
1425rpm cp
60
102
80
74
120
44
152
38
80
169
120
114
152
88
80
58
120
34
152
124bar
1.2 1.9 3.8 6.3 9.7 12.0
电机 0.25kW
系列 柱塞直径 冲程 长度
19/32" (15.1mm)
B
7/8"
(Φ22.2mm)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
电动隔膜泵概述
电动隔膜泵是一种新型的泵类，由于在隔膜材质上取得了突破性的进展，来应用于石化、陶瓷、冶金等行业，特点是不需灌引水，自吸能力强。
直接将被输送介质和传动机械件分开，所以介质不会向外泄漏。
且泵本身无轴液封，使用寿命大大延长。
应用领域：喷漆、陶瓷业中隔膜泵已占有绝对的主导地位;环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额，并具有其他泵不可替代的地位。
DBY电动隔膜泵型号规格参数表及选型：
电动隔膜泵五大特点：
1、不需灌引水，自吸能力达7米以上。
2、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。
且泵本身无轴封，使用寿命大大延长。
根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，完全可以满足不同用户的要求。
4、体积小重量轻：由于采用了行星摆线传动结构，故使泵型获得小尺寸如与同类型泵来比较，其体积重量均下降一半左右。
5、泵体介质流经部份，可根据用户要求，分为铸铁、不锈钢、衬胶、电机分为普通式、防爆式、调速式，该泵正应用在下列场合。
用户可根据此表选型确定型号，如有特殊情况可咨询我公司技术人员。
以上内容由上海隔膜泵厂家沈泉泵阀有限公司为大家提供，希望能够对大家带来帮助。
如果还想了解更多关于隔膜泵方面的知识，可以关注本站。
