变压器计算公式
变压器计算公式已知变压器容量，求其各电压等级侧额定电流口诀a ：容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。
已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。
口诀b ：配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：正确选用熔断体对变压器的安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。
这是电工经常碰到和要解决的问题。
已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
（4）运用口诀计算技巧。
用口诀计算常用380V电动机额定电流时，先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量（kW）数。
若遇容量较大的6kV电动机，容量kW数又恰是6kV数的倍数，则容量除以千伏数，商数乘以0.76系数。
（5）误差。
由口诀c 中系数0.76是取电动机功率因数为0.85、效率为0.9而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。
由口诀c 推导出的5个专用口诀，容量（kW）与电流（A）的倍数，则是各电压等级（kV）数除去0.76系数的商。
专用口诀简便易心算，但应注意其误差会增大。
一般千瓦数较大的，算得的电流比铭牌上的略大些；而千瓦数较小的，算得的电流则比铭牌上的略小些。
对此，在计算电流时，当电流达十多安或几十安时，则不必算到小数点以后。
可以四舍而五不入，只取整数，这样既简单又不影响实用。
对于较小的电流也只要算到一位小数即可。
*测知电流求容量测知无铭牌电动机的空载电流，估算其额定容量口诀：无牌电机的容量，测得空载电流值，乘十除以八求算，近靠等级千瓦数。
说明：口诀是对无铭牌的三相异步电动机，不知其容量千瓦数是多少，可按通过测量电动机空载电流值，估算电动机容量千瓦数的方法。
测知电力变压器二次侧电流，求算其所载负荷容量口诀：已知配变二次压，测得电流求千瓦。
电压等级四百伏，一安零点六千瓦。
电压等级三千伏，一安四点五千瓦。
电压等级六千伏，一安整数九千瓦。
电压等级十千伏，一安一十五千瓦。
电压等级三万五，一安五十五千瓦。
说明：（1）电工在日常工作中，常会遇到上级部门，管理人员等问及电力变压器运行情况，负荷是多少？电工本人也常常需知道变压器的负荷是多少。
负荷电流易得知，直接看配电装置上设置的电流表，或用相应的钳型电流表测知，可负荷功率是多少，不能直接看到和测知。
这就需靠本口诀求算，否则用常规公式来计算，既复杂又费时间。
（2）“电压等级四百伏，一发零点六千瓦。
”当测知电力变压器二次侧（电压等级400V）负荷电流后，安培数值乘以系数0.6便得到负荷功率千瓦数。
测知白炽灯照明线路电流，求算其负荷容量照明电压二百二，一安二百二十瓦。
说明：工矿企业的照明，多采用220V的白炽灯。
照明供电线路指从配电盘向各个照明配电箱的线路，照明供电干线一般为三相四线，负荷为4kW以下时可用单相。
照明配电线路指从照明配电箱接至照明器或插座等照明设施的线路。
不论供电还是配电线路，只要用钳型电流表测得某相线电流值，然后乘以220系数，积数就是该相线所载负荷容量。
测电流求容量数，可帮助电工迅速调整照明干线三相负荷容量不平衡问题，可帮助电工分析配电箱内保护熔体经常熔断的原因。
变压器计算口诀导线发热的原因等等。
测知无铭牌380V单相焊接变压器的空载电流，求算基额定容量口诀：三百八焊机容量，空载电流乘以五。
单相交流焊接变压器实际上是一种特殊用途的降压变压器，与普通变压器相比，其基本工作原理大致相同。
为满足焊接工艺的要求，焊接变压器在短路状态下工作，要求在焊接时具有一定的引弧电压。
当焊接电流增大时，输出电压急剧下降，当电压降到零时（即二次侧短路），二次侧电流也不致过大等等，即焊接变压器具有陡降的外特性，焊接变压器的陡降外特性是靠电抗线圈产生的压降而获得的。
空载时，由于无焊接电流通过，电抗线圈不产生压降，此时空载电压等于二次电压，也就是说焊接变压器空载时与普通变压器空载时相同。
变压器的空载电流一般约为额定电流的6%~8%（国家规定空载电流不应大于额定电流的10%）。
这就是口诀和公式的理论依据。
***已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流口诀：电机过载的保护，热继电器热元件；号流容量两倍半，两倍千瓦数整定。
说明：（1）容易过负荷的电动机，由于起动或自起动条件严重而可能起动失败，或需要限制起动时间的，应装设过载保护。
长时间运行无人监视的电动机或3kW及以上的电动机，也宜装设过载保护。
过载保护装置一般采用热继电器或断路器的延时过电流脱扣器。
目前我国生产的热继电器适用于轻载起动，长时期工作或间断长期工作的电动机过载保护。
（2）热继电器过载保护装置，结构原理均很简单，可选调热元件却很微妙，若等级选大了就得调至低限，常造成电动机偷停，影响生产，增加了维修工作。
若等级选小了，只能向高限调，往往电动机过载时不动作，甚至烧毁电机。
（3）正确算选380V三相电动机的过载保护热继电器，尚需弄清同一系列型号的热继电器可装用不同额定电流的热元件。
热元件整定电流按“两倍千瓦数整定”；热元件额定电流按“号流容量两倍半”算选；热继电器的型号规格，即其额定电流值应大于等于热元件额定电流值。
已知380V三相电动机容量，求其远控交流接触器额定电流等级口诀：远控电机接触器，两倍容量靠等级；步繁起动正反转，靠级基础升一级。
说明：（1）目前常用的交流接触器有CJ10、CJ12、CJ20等系列，较适合于一般三相电动机的起动的控制。
已知小型380V三相笼型电动机容量，求其供电设备最小容量、负荷开关、保护熔体电流值口诀：直接起动电动机，容量不超十千瓦；六倍千瓦选开关，五倍千瓦配熔体。
供电设备千伏安，需大三倍千瓦数。
说明：（1）口诀所述的直接起动的电动机，是小型380V鼠笼型三相电动机，电动机起动电流很大，一般是额定电流的4~7倍。
用负荷开关直接起动的电动机容量最大不应超过10kW，一般以4.5kW以下为宜，且开启式负荷开关（胶盖瓷底隔离开关）一般用于5.5kW及以下的小容量电动机作不频繁的直接起动；封闭式负荷开关（铁壳开关）一般用于10kW以下的电动机作不频繁的直接起动。
两者均需有熔体作短路保护，还有电动机功率不大于供电变压器容量的30%。
总之，切记电动机用负荷开关直接起动是有条件的！（2）负荷开关均由简易隔离开关闸刀和熔断器或熔体组成。
为了避免电动机起动时的大电流，负荷开关的容量，即额定电流（A）；作短路保护的熔体额定电流（A），分别按“六倍千瓦选开关，五倍千瓦配熔件”算选，由于铁壳开关、胶盖瓷底隔离开关均按一定规格制造，用口诀算出的电流值，还需靠近开关规格。
同样算选熔体，应按产品规格选用。
已知笼型电动机容量，算求星-三角起动器（QX3、QX4系列）的动作时间和热元件整定电流口诀：电机起动星三角，起动时间好整定；容量开方乘以二，积数加四单位秒。
电机起动星三角，过载保护热元件；整定电流相电流，容量乘八除以七。
说明：（1）QX3、QX4系列为自动星形-三角形起动器，由三只交流接触器、一只三相热继电器和一只时间继电器组成，外配一只起动按钮和一只停止按钮。
起动器在使用前，应对时间继电器和热继电器进行适当的调整，这两项工作均在起动器安装现场进行。
电工大多数只知电动机的容量，而不知电动机正常起动时间、电动机额定电流。
时间继电器的动作时间就是电动机的起动时间（从起动到转速达到额定值的时间），此时间数值可用口诀来算。
（2）时间继电器调整时，暂不接入电动机进行操作，试验时间继电器的动作时间是否能与所控制的电动机的起动时间一致。
如果不一致，就应再微调时间继电器的动作时间，再进行试验。
但两次试验的间隔至少要在90s以上，以保证双金属时间继电器自动复位。
（3）热继电器的调整，由于QX系列起动器的热电器中的热元件串联在电动机相电流电路中，而电动机在运行时是接成三角形的，则电动机运行时的相电流是线电流（即额定电流）的1/√3倍。
所以，热继电器热元件的整定电流值应用口诀中“容量乘八除以七”计算。
根据计算所得值，将热继电器的整定电流旋钮调整到相应的刻度-中线刻度左右。
如果计算所得值不在热继电器热元件额定电流调节范围，即大于或小于调节机构之刻度标注高限或低限数值，则需更换适当的热继电器，或选择适当的热元件。
第2 页变压器计算口诀已知笼型电动机容量，求算控制其的断路器脱扣器整定电流口诀：断路器的脱扣器，整定电流容量倍；瞬时一般是二十，较小电机二十四；延时脱扣三倍半，热脱扣器整两倍。
说明：（1）自动断路器常用在对鼠笼型电动机供电的线路上作不经常操作的断路器。
如果操作频繁，可加串一只接触器来操作。
断路器利用其中的电磁脱扣器（瞬时）作短路保护，利用其中的热脱扣器（或延时脱扣器）作过载保护。
断路器的脱扣器整定电流值计算是电工常遇到的问题，口诀给出了整定电流值和所控制的笼型电动机容量千瓦数之间的倍数关系。
（2）“延时脱扣三倍半，热脱扣器整两倍”说的是作为过载保护的自动断路器，其延时脱扣器的电流整定值可按所控制电动机额定电流的1.7倍选择，即3.5倍千瓦数选择。
热脱扣器电流整定值，应等于或略大于电动机的额定电流，即按电动机容量千瓦数的2倍选择。
已知异步电动机容量，求算其空载电流电动机空载电流，容量八折左右求；新大极数少六折，旧小极多千瓦数。
变压器空载电流计算公式

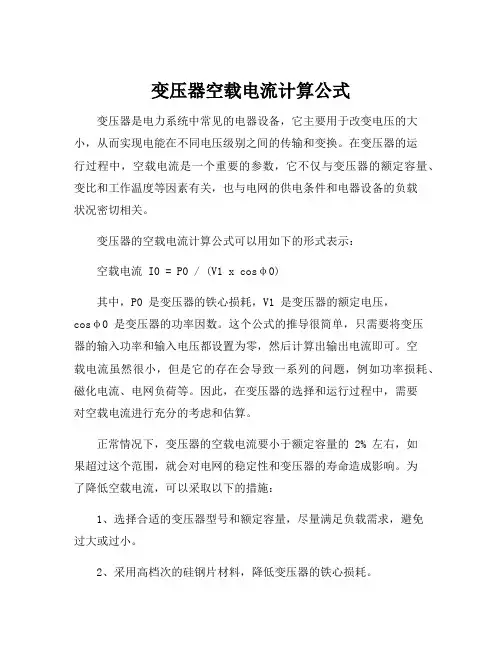

变压器空载电流计算公式
变压器是电力系统中常见的电器设备，它主要用于改变电压的大小，从而实现电能在不同电压级别之间的传输和变换。
在变压器的运
行过程中，空载电流是一个重要的参数，它不仅与变压器的额定容量、变比和工作温度等因素有关，也与电网的供电条件和电器设备的负载
状况密切相关。
变压器的空载电流计算公式可以用如下的形式表示：
空载电流I0 = P0 / (V1 x cosφ0)
其中，P0 是变压器的铁心损耗，V1 是变压器的额定电压，
cosφ0 是变压器的功率因数。
这个公式的推导很简单，只需要将变压
器的输入功率和输入电压都设置为零，然后计算出输出电流即可。
空
载电流虽然很小，但是它的存在会导致一系列的问题，例如功率损耗、磁化电流、电网负荷等。
因此，在变压器的选择和运行过程中，需要
对空载电流进行充分的考虑和估算。
正常情况下，变压器的空载电流要小于额定容量的 2% 左右，如
果超过这个范围，就会对电网的稳定性和变压器的寿命造成影响。
为
了降低空载电流，可以采取以下的措施：
1、选择合适的变压器型号和额定容量，尽量满足负载需求，避免
过大或过小。
2、采用高档次的硅钢片材料，降低变压器的铁心损耗。
3、合理设计变压器的线圈结构和绕组数，减少磁化电流。
4、使用变压器时要注意电网的供电条件和工作温度，避免过载或过热。
空载电流是变压器运行过程中一个重要的参数，它直接影响变压器的工作效率和寿命。
因此，在选购和使用变压器时，我们应该认真考虑空载电流的影响因素，采取相关的措施，提高变压器的工作效率和稳定性。
变压器的计算公式
变压器有功损耗计算：
变压器的有功电能损耗包含变压器空载损耗电量和变压器负载损耗电量两部分。
PCU PFE P A A A +=
P A ——变压器有功电能损耗Kwh
PFE A ——变压器空载损耗即铁耗电量Kwh
PCU A ——变压器负载损耗即铜耗电量Kwh
PFE A =T P FE *
FE P ——变压器空载损耗
PCU A =T P T P K CU ***2β=
=])cos */[(**22
T S A P N T K ϕ β——变压器负荷率
T A _变压器平均用电量
N S _变压器额定容量
ϕcos —功率因数
β=)*cos */(/T S A I I N T N F ϕ=
K P —变压器额定短路损耗
变压器损失率：=δ%100*]cos **)/[()(22ϕβββN K FE K FE S P P P P +++
变压器损失率最小是变压器最经济运行的方式，一般情况下，当变压器的铜损等于铁损时, 或者说固定损耗等于可变损耗时, 变压器的损耗最小, 效率最高。
变压器三相电流计算公式
变压器三相电流计算公式变压器三相电流计算公式是用来计算变压器的三相电流的。
在电力系统中，变压器是一种重要的电气设备，用于改变电压的大小。
变压器的输出电流是通过输入电压和变压器参数来计算的。
变压器的三相电流计算公式如下：I = P / (√3 * V * Cosθ)其中，I表示变压器的三相电流，单位为安培（A）；P表示变压器的输出功率，单位为瓦特（W）；V表示变压器的输出电压，单位为伏特（V）；Cosθ表示变压器的功率因数。
根据这个公式，我们可以通过已知的变压器参数来计算变压器的三相电流。
需要确定变压器的输出功率（P）。
输出功率是变压器所能提供的有效功率，用于驱动负载工作。
输出功率可以通过负载的功率需求来确定，例如，如果负载需要1000瓦特的功率，那么变压器的输出功率就是1000瓦特。
需要确定变压器的输出电压（V）。
输出电压是变压器将输入电压转换后所得到的电压。
输出电压可以通过变压器的变比来确定，变比是输入电压与输出电压的比值。
例如，如果变压器的变比为10:1，输入电压为220伏特，那么输出电压就是22伏特。
需要确定变压器的功率因数（Cosθ）。
功率因数是衡量电路中有功功率和视在功率之间关系的一个参数，它的取值范围在0到1之间。
功率因数可以通过变压器的设计参数或者实际运行参数来确定。
根据上述公式，我们可以将已知的变压器参数代入，计算得到变压器的三相电流。
通过计算，可以得到变压器的三相电流大小，以及电流的相位。
需要注意的是，变压器的三相电流是根据理想情况下的计算结果。
在实际应用中，还需要考虑变压器的负载特性、损耗、短路电流等因素，以保证变压器的正常运行和安全性。
变压器的三相电流计算公式是通过输入电压、输出功率、输出电压和功率因数来计算变压器的三相电流的。
这个公式是电力系统中重要的计算工具，可以帮助工程师们准确计算和设计变压器的电路。
在实际应用中，需要综合考虑多种因素，以保证变压器的可靠运行和安全性。
变压器匝数计算公式
变压器匝数计算公式
1 变压器匝数计算
变压器匝数是变压器规格定义中重要的一项，它决定变压器特性。
变压器匝数之间由一定的计算公式给出。
变压器匝数计算公式也叫匝
数比公式，是对变压器匝数的几个重要变量进行计算输入来找出变压
器匝数之间关系的一个数学式子。
1.1 计算变压器匝数比公式
变压器匝数比公式为：`N1 : N2 = (V1 / V2)^2 * (K1 / K2)`
其中，N1为高压线圈的匝数，N2为低压线圈的匝数，V1为高压电压，
V2为低压电压，K1为高压线圈绕组层数，K2为低压线圈绕组层数。
1.2 计算变压器匝数示例
比如，一台变压器电压为10kV，高压圈绕组数为500层，低压电压为220V，低压圈绕组数为50层，那么可以得出`N1 : N2 =
(10kV/220V)^2 * (500/50) = 533.5 : 1` 。
1.3 变压器匝数的作用
变压器匝数在实际应用中扮演着重要的角色，它可以指导变压器
的变比，因此变比的准确性对变压器的性能有很大的影响。
另外，它
还可以指导变压器的有功和无功容量，以及变压器整流后的峰值电流
等重要参数。
因此，在应用变压器时，变压器匝数计算结果是不可忽
略的。
变压器匝数计算，实际上是在满足供电和保护要求的同时，考虑变压器性能与结构的协调综合，确定出一种可行的变压比的一种科学方法。
变压器匝数的正确计算，可正确的控制变压器的负荷特性、损耗、整定电压等，因此在变压器应用中更加重要。
变压器计算公式
变压器计算公式
变压器计算公式是指根据变压器的输入电压、输出电压和变压器的额定容量，来计算其主要参数的公式。
双反星变压器是一种将三相电压进行转换的变压器，它有两个绕组，一个为主绕组，用来连接电源，另一个为副绕组，用来输出电压。
对于双反星变压器，其计算公式主要包括绕组匝数计算、绕组电流计算和变压比计算三个部分。
下面将分别介绍这三个计算公式。
1.绕组匝数计算公式：
主绕组匝数(Np)和副绕组匝数(Ns)之间的关系可以用变压比(K)来表示，变压比是指副绕组匝数和主绕组匝数之间的比值，记作K=Ns/Np。
如果已知变压比(K)和主绕组匝数(Np)，可以通过以下公式来计算副绕组匝数(Ns)：
Ns=K*Np
2.绕组电流计算公式：
在双反星变压器中，主绕组电流(Ip)和副绕组电流(Is)之间的关系可以用变压比(K)来表示，主副绕组电流之间的比值等于变压比，即
K=Ip/Is。
如果已知主绕组电流(Ip)和变压比(K)，可以通过以下公式来计算副绕组电流(Is)：
Is=Ip/K
3.变压比计算公式：
变压比(K)是双反星变压器中一个非常重要的参数，它是指副绕组匝数(Ns)和主绕组匝数(Np)之间的比值，也可以用主绕组电压(Vp)和副绕组电压(Vs)之间的比值来表示，记作K=Vs/Vp。
如果已知主绕组电压(Vp)和副绕组电压(Vs)，可以通过以下公式来计算变压比(K)：
K=Vs/Vp
通过以上三个计算公式，可以根据已知参数计算出双反星变压器的相关参数。
这些参数的计算对于设计和使用双反星变压器都是非常重要的，可以帮助工程师更好地进行电气设计和计算。
变压器计算公式
1. 主变压器（全桥）设计采用全桥变压器设计方法，磁芯工作频率为40K 。
磁芯规格选取用面积乘积法计算：式中：AW: 磁芯的窗口面积(cm 2)Ae: 磁芯中心柱有效截面积 (cm 2)Pt: 变压器传递视在功率 ( W ) Pt=（Po/η） ΔB: 磁感应增量 ( T )。
取0.3 f: 变压器工作频率( HZ ) 取40*1000HZJ: 电流密度 ( A/cm 2) ，根据散热方式不同可取300-600（此处取400）(A/cm 2) Ku: 窗口占用系数. 取0.2。
磁芯用EE55 、24, Ae=178mm 2,AW=278mm 2,ΔB=0.3T （全桥工作模式，双向磁化），Dmax=0.4，f=40kHz ，Vinmin=DC300V ，Vo=DC33V磁芯AP 值远大于电路AP 值。
所以，满足使用要求。
则原副边匝比：原边匝数：； 取T N S 5=取T N P 22=. 核算：Dmax 及B Δ ;变压器原边绕组电流计算： 平均电流：28.04.0300133maxmin =×+=×+==DV V Vo N N N i F PS TmHz T V fAe B D Vi N P 69.181053510403.04.0300Δmax min 244=×××××=×××=T N N N P S 23.528.069.18=×=×=T N N Np P 85.1728.0/5/===Δ415.52/400*2.0*3.0*103*40210000*1000**Δ**210**8cm cm wJ Ku B f Pt AE AW AP =×===峰值电流：有效值电流：2、输出电感的设计：磁材选择EE65、32、27，由于电路拓扑为全桥，所以，电感的工作频率为变压器工作频率的2倍，即80KHZ设：输出电流脉动为20%Io ，ΔB=0.15T ; dtdi LV = Io di %10= Ton dt =H T I V N Vi L onOo μ 6108020%2024.0)20225370(%102 x min ≥3maxmax=××××××=××× T mT AH BAeLI N 4.41078.115.020106Δ246=××××==则，N=5T输出脉动电流为：A T LV V V Ir ON OF MIN44.051520306250Δ2=×××=×=3 输出滤波电容的选取输出电压纹波应控制在200m V 以下Ω50410200ΔΔ3m IrVr ESR =×==，F Vrt I C O μ4010200104.054ΔΔΔ≥36=××××=×为得到更小的纹波电压，采用多只电容并联接法。
变压器实际容量计算公式(一)
变压器实际容量计算公式(一)
变压器实际容量计算公式
1. 变压器容量的定义
变压器容量是指变压器所能传递的最大功率大小。
在实际应用中，变压器的容量会决定其使用范围和性能。
2. 变压器容量的计算公式
变压器的容量可以通过以下公式进行计算：
[ S = V_1 I_1 = V_2 I_2 ]
其中，S为变压器容量，V1和V2分别为变压器的输入和输出电压，
I1和I2分别为输入和输出电流。
3. 示例说明
为了更好地理解和应用变压器容量的计算公式，下面通过一个示
例进行详细说明：
假设有一个变压器，其输入电压为220V，输出电压为110V。
已知输入电流为5A，我们可以通过公式计算变压器的容量。
根据变压器容量计算公式：
[ S = V_1 I_1 = 220V 5A = 1100VA ]
因此，该变压器的容量为1100VA，即1100瓦。
需要注意的是，变压器容量的单位通常使用VA或千伏安（kVA），而不是瓦特（W），这是因为变压器是交流电设备，其电流和电压之间
存在一定的相位差。
变压器每伏匝数计算公式
变压器每伏匝数计算公式变压器的每伏特匝数计算公式是
每伏特匝数（N）=铜匝数（Nc）/声众电压（Vp）其中
铜匝数（Nc）=(2*K*S*B*ρ)/(K′*L2)
K=0.93（对于方型导线）
S=(d1+d2)/2（导线截面的平均直径）
B=Nc/(L2+2*H)（受到磁铁槽的影响）
ρ=R*ξ（导线的电阻与单位长度的产品）
K′=0.98（铜材料绝缘系数）
其中
L2=2*(K1+K2)（模压器片上铜匝数）
K1=(a*(Nc/2+2*H)+b+c*H)
K2=(a*(Nc/4)+b+0.5*c*H)
主要的参数解释如下：
Nc：铜匝数
Vp：声众电压
K：对于方型导线的修正系数
S：导线截面的平均直径
B：受到磁铁槽的影响的修正系数
ρ：导线的电阻与单位长度的产品
K′：铜材料绝缘系数
L2：模压器片上铜匝数的修正系数
K1：铜匝数修正系数的一部分
K2：铜匝数修正系数的另一部分
H：磁铁槽的高度
a、b、c：常数
通过使用上述公式和相关参数，可以计算出变压器的每伏特匝数。
需要注意的是，上述公式仅适用于特定的变压器设计和具体参数，不同的变压器可能有不同的计算公式和参数。
因此，在实际应用中，需要根据具体的变压器设计和参数进行计算和验证。
变压器参数计算公式
变压器参数计算公式
一、电压变比公式
电压变比（Vr）=输出电压（vo）/输入电压（vi）
二、有效电压系数公式
有效电压系数（Cv）=输出有效电压（Evo）/输入有效电压（Ev1）三、变压器功率系数公式
变压器功率系数（Cp）=输出功率（Pou）/输入功率（Pi）
四、电流变比公式
电流变比（Ir）=输出电流（Io）/输入电流（Ii）
五、有效电流系数公式
有效电流系数（Gi）=输出有效电流（Eio）/输入有效电流（Eii）六、变压器损耗因数公式
变压器损耗因数（α）=负载电流（Ia）*输出电压（Vo）/全部负载电流（Ia+Ib）*输出电压（Vo）*输入电压（Vi）
α=Ia*Vo/（Ia+Ib）*Vo*Vi
七、变压器损耗系数公式
变压器损耗系数（Gp）=α*Cp
八、变压器噪音系数公式
变压器噪音系数（Gn）=有效功率（Ep）/全部功率（Pt）
九、变压器厚度公式
变压器厚度（t）=负载电流（Ia）*负载电压（V）/绝缘变压器穿孔面积（S）
十、变压器温升系数公式
变压器温升系数（K）=Cv-1/Cp-1+Gp
十一、变压器损耗系数公式
变压器损耗系数（E）=Gp*Cp-1+Gn*Vr2+K*Vr2
十二、变压器温度差公式。
变压器计算公式口诀
变压器是电力系统中重要的设备之一，用于将电能从一种电压等级转换为另一种电压等级，以满足不同负荷的需求。
变压器计算公式口诀是：变压器功率=输出电压X输出电流。
下面详细解释这个口诀的来源和含义。
一、变压器的基本原理变压器是利用电磁感应原理工作的。
它由一个铁芯和两个绕组组成，一个绕组接交流电源，称为初级绕组；另一个绕组接负载，称为次级绕组。
当交流电源通过初级绕组时，会在铁芯中产生交变磁场，这个磁场会感应到次级绕组中，从而产生相应的电压和电流。
二、变压器的功率关系变压器的功率是指它所能传递的功率，通常用视在功率表示。
视在功率是电压和电流的乘积，单位是伏安（VA）。
对于单相变压器，视在功率可以用以下公式表示：视在功率 = 电压 X 电流对于三相变压器，视在功率可以用以下公式表示：视在功率 = 1.732 X 电压 X 电流（三相平衡负载）或者视在功率 = 3 X 电压 X 电流（三相不平衡负载）三、变压器的效率变压器的效率是指实际传递的功率与视在功率的比值。
对于理想的变压器，效率应该是100%。
但由于存在铁损、铜损等损耗，实际效率会低于100%。
通常，变压器的效率可以用以下公式表示：效率 = （实际传递的功率）/（视在功率）X 100%四、变压器的计算口诀综上所述，变压器计算公式口诀“变压器功率=输出电压X输出电流”的含义是：变压器的视在功率等于输出电压和输出电流的乘积。
这个口诀适用于单相和三相变压器，可以用来计算变压器的视在功率、电流、电压等参数。
在实际应用中，我们通常会根据负荷的大小和所需的电压等级来选择合适的变压器。
首先，我们需要知道负荷的视在功率，这可以通过测量电流和电压得出。
然后，我们可以根据变压器的计算公式口诀来计算出所需的视在功率。
最后，根据视在功率和效率来选择合适的变压器。
五、总结变压器计算公式口诀是电力系统中常用的一个口诀，它简单易懂，方便实用。
通过这个口诀，我们可以快速地计算出变压器的视在功率、电流、电压等参数，从而选择合适的变压器来满足负荷的需求。
