中考物理一日一练514
中考物理一日一练380

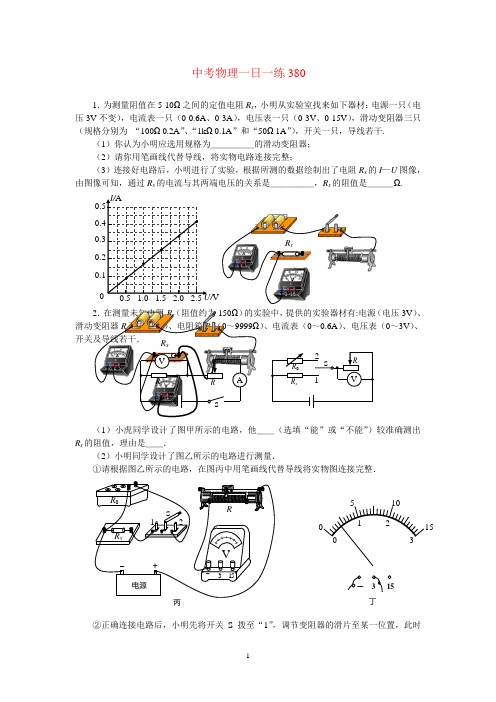

中考物理一日一练380
1．为测量阻值在5-10Ω之间的定值电阻R x ，小明从实验室找来如下器材：电源一只（电压3V 不变），电流表一只（0-0.6A 、0-3A ），电压表一只（0-3V 、0-15V ），滑动变阻器三只（规格分别为 “100Ω 0.2A ”、“1k Ω 0.1A ”和“50Ω 1A ”），开关一只，导线若干.
（1）你认为小明应选用规格为＿＿＿＿＿的滑动变阻器； （2）请你用笔画线代替导线，将实物电路连接完整；
（3）连接好电路后，小明进行了实验，根据所测的数据绘制出了电阻R x 的I —U 图像，由图像可知，通过R x 的电流与其两端电压的关系是＿＿＿＿＿，R x 的阻值是＿＿＿Ω.
2．在测量未知电阻R x （阻值约为150Ω）的实验中，提供的实验器材有:电源（电压3V ）、
）、电流表（0～0.6A ）、电压表（0～3V ）、
（1）小虎同学设计了图甲所示的电路，他＿＿（选填“能”或“不能”）较准确测出R x 的阻值，理由是＿＿．
（2）小明同学设计了图乙所示的电路进行测量．
①请根据图乙所示的电路，在图丙中用笔画线代替导线将实物图连接完整．
②正确连接电路后，小明先将开关S 拨至“1”，调节变阻器的滑片至某一位置，此时
R x
1
2
3
5
10 15
15
丁
电压表的示数如图丁所示，读数为U1=＿＿V．
③再将开关S拨至“2”，当电阻箱的阻值调至R0=152Ω时，电压表的示数恰为U1，则待测电阻的阻值R x=＿＿Ω．
④实验中，若将开关拨至“2”时，不小心将滑动变阻器的滑片向右移动了少许，其他操作正确，则R x的测量值＿＿（选填“大于”、“小于”或“等于”）真实值．。
(暑假一日一练)2020年中考理综(物理部分)真题试题(含答案) 人教新版
2019年中考理综（物理部分）真题试题9.“白日不到处，青春恰自来，苔花如米小，也学牡丹开”，在央视《经典咏流传》舞台上威宁石门坎师生吟唱清代诗人袁枚的这首《苔》，令无数观众感动落泪。
其中“白日不到处”主要涉及的物理知识是A.光的直线传播B.光的反射C.光的折射D.光的色散10下说法正确的是A.放入水中的糖使水变甜说明分子间存在引力B.原子核式结构模型提出原子是由原子核和核外电子构成C.冰块的内能为等D.用超导材料制成的电饭锅仍能煮饭且效率更高11.如图所示是台球比赛中球杆击球后两球相撞分离运动的情景。
下列说正确的是A.A球在桌面滚动过程中，球杆对A球要做功B.A球遇到B球相撞后两球运动状态改变说明力是物体运动状态改变的原因C.A球撞击静止的B球，使B球运动，说明力是物体运动的原因D.B球在桌面上滚动是由于惯性力的缘故12.下列图示展示了我国劳动人民的智慧成果，对其中涉及的物理知识.下列说法错误的是A.司南是最早利用地磁场指示方向的装置B.人站在天坛的回音壁前说话，声音经过多次反射，可以在围墙的任何位置听到C.碾谷物的石磨选用厚重的石材，是为了减小石磨对谷物的压强D.从两心壶的壶嘴能分别倒出两种不同的液体是利用了大气压13关于安全用电，下列说法或做法正确的是A.人只要不接触带电体就不会发生触电事故B.用湿手拔用电器的插头C.有金属外壳的用电器一般使用两脚插头D.发现有人触电时立即断开电源14.一位质量约50kg的同学从一楼走到五楼，他上楼过程中克服重力所做的功可能为A.60JB.600JC.6000JD.0000J15.图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，下列四种情况不会产生感应电流的是16.现有L1“6V 3W”和L2“6V 9w”两只小灯泡，若将两灯串联接人电源电压为12V的电路中，假设灯泡电阻不变。
下列说法正确的是A两灯均能正常发光 B .两灯的额定电流相同C.灯L：可能被烧毁D.灯L：可能被烧毁五、物理填空题（本题包括5小题，每小题3分，每空1分，共l5分，请将下列题号中的①②③序号所占位置应客内容填写在答题卡相应题号的空格上）25.毕节市国家级风景名胜区九洞天是一段长约6公里的地下河，因头上开有九个“天窗”（洞口)得名“九洞天”，如图所示。

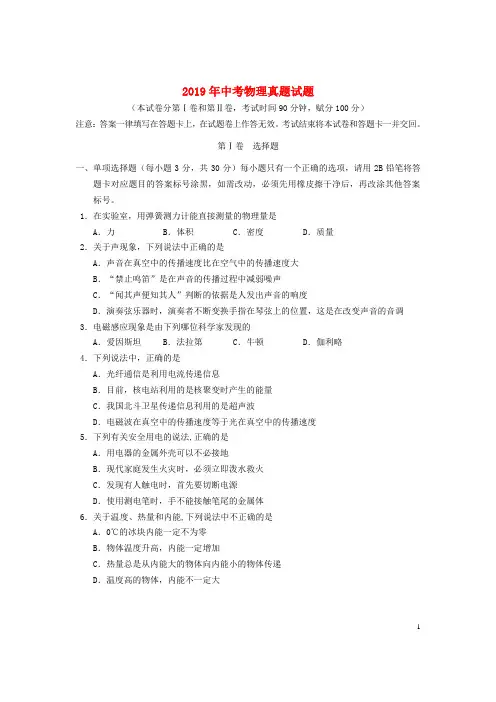

(暑假一日一练)2020年中考物理真题试题(含答案)(新版)新人教版(1)
2019年中考物理真题试题（本试卷分第Ⅰ卷和第Ⅱ卷，考试时间90分钟，赋分100分）注意：答案一律填写在答题卡上，在试题卷上作答无效。
考试结束将本试卷和答题卡一并交回。
第Ⅰ卷选择题一、单项选择题（每小题3分，共30分）每小题只有一个正确的选项，请用2B铅笔将答题卡对应题目的答案标号涂黑，如需改动，必须先用橡皮擦干净后，再改涂其他答案标号。
1．在实验室，用弹簧测力计能直接测量的物理量是A．力B．体积C．密度D．质量2．关于声现象，下列说法中正确的是A．声音在真空中的传播速度比在空气中的传播速度大B．“禁止鸣笛”是在声音的传播过程中减弱噪声C．“闻其声便知其人”判断的依据是人发出声音的响度D．演奏弦乐器时，演奏者不断变换手指在琴弦上的位置，这是在改变声音的音调3．电磁感应现象是由下列哪位科学家发现的A．爱因斯坦B．法拉第C．牛顿D．伽利略4．下列说法中，正确的是A．光纤通信是利用电流传递信息B．目前，核电站利用的是核聚变时产生的能量C．我国北斗卫星传递信息利用的是超声波D．电磁波在真空中的传播速度等于光在真空中的传播速度5．下列有关安全用电的说法,正确的是A．用电器的金属外壳可以不必接地B．现代家庭发生火灾时，必须立即泼水救火C．发现有人触电时，首先要切断电源D．使用测电笔时，手不能接触笔尾的金属体6．关于温度、热量和内能,下列说法中不正确的是A．0℃的冰块内能一定不为零B．物体温度升高，内能一定增加C．热量总是从内能大的物体向内能小的物体传递D．温度高的物体，内能不一定大127．如图1所示电路中，电源电压不变，R 为滑动变阻器。
闭合开关S 后，在滑片P 向右移动的过程中，下列说法正确的是(忽略温度对电阻的影响) A ．电压表的示数不变，电路的总电阻变大 B ．电压表的示数变大，电流表的示数变小 C ．电压表的示数变大，灯泡变亮D ．电压表的示数变小，灯泡变暗8．如图2所示，使用同一滑轮的甲、乙两种装置，匀速提升重均为10N 的A 、B 两物体，已知滑轮重1N,不计绳重和绳与滑轮间的摩擦，则下列说法中正确的是 A ．手的拉力F 乙=10NB ．A 物体受到的合力与B 物体受到的合力相等C ．若A 、B 两物体都被提升0.5m ，则手的拉力F 乙做的有用功比较多D ．若A 、B 两物体都被提升0.5m ，则手的拉力F 甲做的功比F 乙做的功多9．通电螺线管和磁体A 的磁极附近的磁感线分布如图3所示，小磁针处于静止状态。

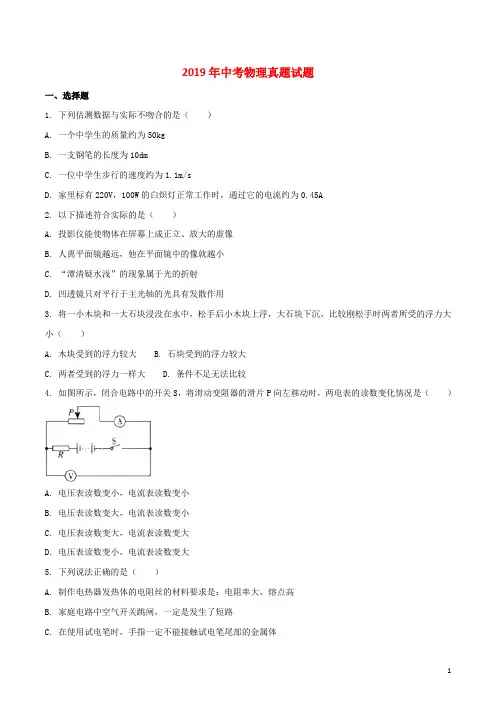

(暑期一日一练)2020中考物理真题试题(含扫描答案) 新人教 版
2019年中考物理真题试题一、选择题1. 下列估测数据与实际不吻合的是（）A. 一个中学生的质量约为50kgB. 一支钢笔的长度为10dmC. 一位中学生步行的速度约为1.1m/sD. 家里标有220V，100W的白炽灯正常工作时，通过它的电流约为0.45A2. 以下描述符合实际的是（）A. 投影仪能使物体在屏幕上成正立、放大的虚像B. 人离平面镜越远，他在平面镜中的像就越小C. “潭清疑水浅”的现象属于光的折射D. 凹透镜只对平行于主光轴的光具有发散作用3. 将一小木块和一大石块浸没在水中，松手后小木块上浮，大石块下沉，比较刚松手时两者所受的浮力大小（）A. 木块受到的浮力较大B. 石块受到的浮力较大C. 两者受到的浮力一样大D. 条件不足无法比较4. 如图所示，闭合电路中的开关S，将滑动变阻器的滑片P向左移动时，两电表的读数变化情况是（）A. 电压表读数变小，电流表读数变小B. 电压表读数变大，电流表读数变小C. 电压表读数变大，电流表读数变大D. 电压表读数变小，电流表读数变大5. 下列说法正确的是（）A. 制作电热器发热体的电阻丝的材料要求是：电阻率大，熔点高B. 家庭电路中空气开关跳闸，一定是发生了短路C. 在使用试电笔时，手指一定不能接触试电笔尾部的金属体D. 三孔插座中的接地线E不与大地相连接也符合安全用电6. 下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是（）A. B. C. D.7. 小红与家人周末乘汽车去西昌卫星发射中心参观，路上爸爸告诉她汽车发动机是汽油机，并用水作冷却剂。
到达发射中心，小红刚下汽车便闻到墙内飘来的阵阵桂花香。
返回时又到漫水湾温泉山庄泡温泉，小红刚进入温泉水时感到水温较高，泡完温泉从水中上岸后又觉得冷。
小红结合平时学习得到以下结论，其中错误的是（）A. 物体的温度升高肯定是由于物体吸收了热量B. 汽车的发动机用水作冷却剂是由于水的比热容大C. 墙内开花墙外香，是由于分子在不停地做无规则运动D. 夏天游泳者从水中上岸后会感觉冷是由于他体表的水蒸发吸热造成的8. 能源、信息和材料是现代社会发展的三大支柱。
中考物理一日一练50
中考物理一日一练501．如图所示，此时蜡烛通过凸透镜在光屏上形成一个清晰的像，现保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则光屏上A．无像B．成倒立缩小的实像C．成倒立放大的实像D．成正立放大的实像2．如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的3．在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜（焦距约为13cm）、光屏处于下图所示的位置时，在光屏上恰好得到一个清晰的像利用这一成像规律可以制成A．照相机B．投影仪C．放大镜D．潜望镜4．在“探究凸透镜成像的规律”的实验中，凸透镜焦距为15cm，把蜡烛放在凸透镜前25cm 处，光屏上可承接到烛焰放大、倒立、淸晰的实像，然后保持凸透镜位置不变，将蜡烛缓慢向凸透镜靠近．最终停在距凸透镜20cm处，为在光屏上得到烛焰清晰的实像，则光屏的移动方向和光屏上所得到像的大小变化分别是A．靠近凸透镜，变大B．远离凸透镜，变大C．靠近凸透镜，变小D．远离凸透镜，变小5．某同学在做透镜成像的实验时，将一支点燃的蜡烛放在距离透镜20cm的地方，当它向透镜移动时，其倒立的像移动速度大于蜡烛移动速度，则可判断此透镜A．是凸透镜，焦距为20cmB．是凸透镜，焦距可能为15cmC．是凹透镜，焦距为20cmD．是凹透镜，焦距可能为15cm6．使用下列光学器材，能使物体成正立放大虚像的是A．放大镜B．照相机C．幻灯机 D．平面镜7．有关生活中的透镜下列说法正确的是A．老花镜是凹透镜B．近视眼镜是凸透镜C．放大镜是凹透镜D．照相机的镜头是凸透镜8．放映幻灯片时，当幻灯片距幻灯机镜头为8cm时，银幕上出现了清晰的画面，那么当幻灯版距镜头3cm时，银幕上将A．不能得到像B．得到正立、放大的虚像C．得到正立、放大的实像D．得到一个小小的光斑9．常州河海大学宋迪颖设计的“醒目药瓶”获国际“红点设计概念奖”，该药瓶的瓶盖为凸透镜．小明手持瓶盖观察药瓶侧面的说明书，调整瓶盖与说明书的距离，看到的情形如图甲、乙、丙所示．关于瓶盖与说明书之间的距离，下列判断中正确的是A．图丙最小，图甲最大B．图甲最小，图丙最大C．图丙最小，图乙最大D．图乙最小，图丙最大10．把一个凸透镜正对着太阳光，在距凸透镜10cm处得到最小最亮的光斑，将点燃的蜡烛放在离凸透镜14cm处，经凸透镜所成的像是A．正立放大的虚像B．倒立放大的实像C．倒立缩小的实像D．正立放大的实像11．如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像．这个像是下图中的A B CD 瓶盖说明书甲乙丙。

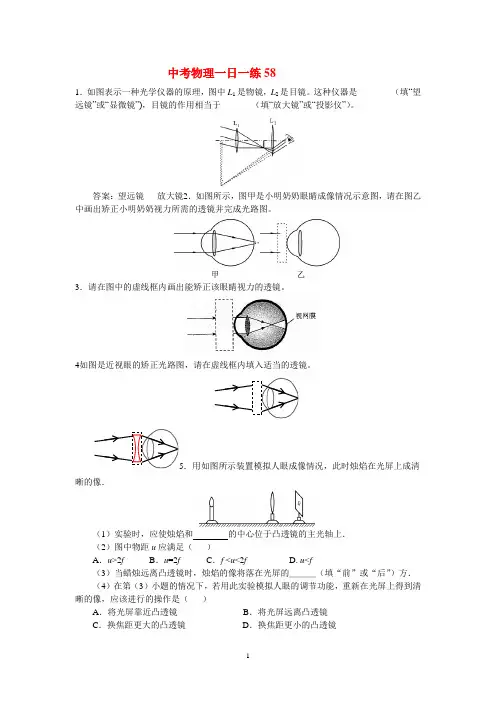

中考物理一日一练58
中考物理一日一练581．如图表示一种光学仪器的原理，图中L1是物镜，L2是目镜。
这种仪器是________（填“望远镜”或“显微镜”)，目镜的作用相当于_______（填“放大镜”或“投影仪”）。
答案：望远镜放大镜2．如图所示，图甲是小明奶奶眼睛成像情况示意图，请在图乙中画出矫正小明奶奶视力所需的透镜并完成光路图。
3．请在图中的虚线框内画出能矫正该眼睛视力的透镜。
4如图是近视眼的矫正光路图，请在虚线框内填入适当的透镜。
5．用如图所示装置模拟人眼成像情况，此时烛焰在光屏上成清晰的像．（1）实验时，应使烛焰和的中心位于凸透镜的主光轴上．（2）图中物距u应满足（）A．u>2f B．u=2f C．f <u<2f D. u<f（3）当蜡烛远离凸透镜时，烛焰的像将落在光屏的＿＿＿（填“前”或“后”）方．（4）在第（3）小题的情况下，若用此实验模拟人眼的调节功能，重新在光屏上得到清晰的像，应该进行的操作是（）A．将光屏靠近凸透镜B．将光屏远离凸透镜C．换焦距更大的凸透镜D．换焦距更小的凸透镜答案：（1）光屏（2）A （3）前（4）C6．以下光学器件中，没有用到凸透镜的是A．潜望镜B．照相机C．放大镜D．投影仪7．下列图片中的物理现象与所对应的物理知识相符的是A．手影游戏-- B．小孔成像-- C．照镜子-- D．鱼在哪里-- 光的色散光的折射光的反射光沿直线传播8．下列关于光现象的解释正确的是A．“手影”游戏是利用了光的反射B．在湖岸边看到树在水中的倒影是光的折射C．雨后天空中的彩虹是光的色散D．夏天海面上空的“海市蜃楼”是文学家虚幻的，自然界并非真实存在9．下列关于光学器件的应用，不切实际的是A．近视眼镜利用了凹透镜对光的发散作用B．借助放大镜看地图时，地图与放大镜之间的距离应略大于一倍焦距C．照相时，被照者与相机的距离应在镜头的二倍焦距之外D．阳光通过凸透镜可以点燃纸屑是利用了凸透镜对光的会聚作用。
中考物理一日一练434
中考物理一日一练4341．如图所示是小鹭同学探究“保持电压不变时，通过导体的电流与电阻的关系”的电路图。
所用实验器材是：电源（6V ）、电流表（0~0.6A ）、电阻箱（0~999.9Ω）、滑动变阻器（50Ω 1A ）、开关、导线若干。
（1）小鹭正确连接电路后，闭合开关，调节滑动变阻器，发现电压表有示数，电流表没有示数，则故障可能是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（2）排除故障后，小鹭继续操作。
请将以下步骤按正确顺序排列＿＿＿＿＿（填字母）。
A ．调节滑动变阻器，使电压表示数保持某值不变。
B ．调节电阻箱，改变其接入电路的阻值，记入下表。
C ．将滑动变阻器滑片P 置于接入电路的阻值最大位置，闭合开关。
D ．读出电流表示数，计入下表（3）分析表中数据可知：电阻箱两端的电压为＿＿＿＿＿＿V ；当导体两端电压一定时，通过导体的电流与导体的电阻成＿＿＿＿＿＿关系。
（4）保持上述电压表示数不变，要测量更多组数据，为保证实验顺利完成，电阻箱接入电路的阻值不得小于＿＿＿＿＿Ω，不得超过＿＿＿＿＿Ω。
2．在探究“电流与电阻的关系”实验中，电路如下图所示：（1）连接电路时，开关应当＿＿＿＿．（2）闭合开关前，滑动变阻器滑片调至＿＿＿＿＿（“a ”或“b ”）端．（3）将电路连接正确后，闭合开关，移动滑动变阻器滑片P ，使定值电阻R 两端的电压为2V ，电流表示数如上图所示，则R 的阻值为＿＿＿＿Ω．（4）换上10Ω的电阻后，闭合开关，电压表示数将＿＿＿＿（填“变大”或“变小”），此时应将滑片P 向＿＿＿＿（填“a ”或“b ”）端移动，电阻两端的电压为＿＿＿＿Ｖ．（5）小芳同学正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数且接近电源电压，其原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．3．李明和小亮利用如图（甲）所示的电路探究“电流与电阻的关系”．已知电源电压为6V 且保持不变，实验用到的电阻R 的阻值分别为10Ω、15Ω、20Ω、25Ω．（1）李明根据图（甲）所示电路图，将图（乙）中的实验器材连接成实验电路，小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议李明改线．①请在接错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根导线，对实验的影响是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿（具体说明是什么影响）．（2）李明将电路改接正确后，闭合开关，调节变阻器的滑片到某位置，保持电压表的示数为2.5V ，电流表的指示如图（丙）所示，则电流表的读数是＿＿＿＿＿A ，连接电路的电阻R 的阻值是＿＿＿Ω．（3）实验中，若保证电压表的示数为2.5V 不变，将定值电阻R 的阻值由25Ω更换为15Ω，为了保持电压表的示数不变，应将滑动变阻器的滑片向＿＿＿（选填“左”或“右”）移动；当定值电阻为10Ω，移动滑动变阻器滑应接入电路的阻值为＿＿＿Ω．甲。
中考物理一日一练457
中考物理一日一练457
1．小哲同学用甲、乙两个小灯泡连接如图所示电路，闭合开关S 后，甲、乙两灯均正常发光，A B C ．若两灯位置对换，甲灯仍比乙灯亮
D 2．如图所示，闭合开关，滑动变阻器滑片P 从中点向右滑动的过程中，下列判断正确的是（多选题）
A ．电流表示数变小
B ．电压表示数不变
C ．滑动变阻器的功率变小
D ．定值电阻R 1的功率变小
3．如图甲所示的电路中，R 为滑动变阻器，R 0为定值电阻，电源电压为8V 恒定不变．（不计温度对电阻的影响），在滑片P 滑动过程中，象信息可知（多选）
A ．R 0阻值是5Ω
B ．电路的最大总功率是12.8W
C ．电路的最小总功率是0.8W
D ．滑动变阻器的最大阻值是35Ω
4．如图所示，电源电压为12V 不变，灯泡L 1标有“12V 6W ”的字样，灯泡L 2标有“2V 1W ”的字样，电流表量程为0～3V ，滑动变阻器R 标有“12Ω 2A ”的字样（假设灯丝电阻不变），则下列说法正确的是（多选）
A ．闭合S 1、S 2、S 3
B ．闭合S 1、S 2，断开S 3时，L 1的功率为
C ．只闭合S 3，变阻器滑片滑到最右端时，
D ．整个电路消耗的最大功率为30W 5．如图甲所示的电路中，滑动变阻器的滑片P 动变阻器R 2
A ．电源电压为6V
B ． R 1=20Ω时，电压表示数为4V
C ．该电路的最大功率为3.6W
D ． P 在b 端时，电阻R 1的功率为0.1W
2甲 乙。
中考物理一日一练214
中考物理一日一练2141．某工人在水平地面上，用100N 的水平推力推动重为500N 的物体匀速直线前行了2m ，则该物体受到的摩擦力是＿＿＿N ；此过程中重力做的功为＿＿＿J ．2．甲、乙两人在相同的水平路面上，分别以1m/s 和0.5m/s 的速度将两个完全相同的木箱沿直线匀速推动了10m ．在此过程中，甲推木箱的力＿＿＿（填“大于”、“小于”或“等于”）乙推木箱的力；＿＿＿（填“甲”或“乙”）做功的功率更大．3．攀岩是一项挑战自然，超越自我的惊险运动。
一位攀岩者体重为520N ，背着生为8kg 的背包，用时40min 登上高为9m 的峭壁。
在此过程中攀岩者对背包做功＿＿＿＿J ，他做功的平均功率是＿＿＿＿W 。
（g 取10N/kg ）4．某同学用已调好的弹簧测力计测量一个放在水平桌面上的钩码的重力．他从图甲所示位置（此时指针指0刻线）开始将测力计缓慢竖直向上提起，记下测力计移动的距离h 和对应的读数F ，并描出F ﹣h 图象如图乙所示：（1）钩码的重力为＿＿＿＿N ．（2）当h =15cm 时，弹簧测力计对钩码所做的功为＿＿＿＿J ．5．如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其做直线运动。
两次拉动木块得到的S —t 图像分别是图乙中的图线①、②。
两次对应的弹簧测力计示数分别为F 1、F 2，两次拉力的功率分别为P l 、P 2。
则F 1________F 2，P l ________P 2。
（均选填“＜”、“＝”或“＞”）6．某工人在水平地面上，用50N 水平推力将重200N 的物体匀速推动，使它在20s 沿水平方向移动10m,该过程中工人水平推力的功率是＿＿＿＿W 。
运动过程中物体的动能＿＿＿＿。
（填“增大”“减小”或“不变”） 7．用弹簧测力计水平拉着重8N 的木块，在水平长木板上2s 内匀速移动了0.5m ，如图所示，木块受到的摩擦力是＿＿＿＿N ，木块所受重力做功＿＿＿＿J ，弹簧测力计拉力拉木块所做功的功率是＿＿＿＿W 。
中考物理一日一练439
中考物理一日一练439
1．小凯和小兰在“探究电阻一定时电流与电压的关系”实验中，尚未完成的实物连线如图所示。
（1）请把定值电阻正确连入电路完成实物连线；
（2
（3 （4）根据表中数据可以求得定值电阻的阻值为＿＿＿＿。
2．在探究“电流与电阻的关系”实验过程中，老师给同学们准备了以下器材：蓄电池（6V ）、电流表（0－0.6A ，0－3A ）、电压表（0－3V ，0－15V ）、定值电阻（5Ω、10Ω、15Ω各1个）、开关、滑动变阻器（1.5A ，20Ω）、导线若干．
（1）连接电路时，开关应处于＿＿＿＿＿＿＿（选填“断开”或“闭合”）状态． （2）小明按图甲连好电路后，闭合开关发现电压表和电流表都无示数，经检查，漏接了一根导线，如图乙，请你帮小明补接上．
（3）补接后，小明先将5Ω电阻接入电路，调节滑动变阻器使电压表示数为2V ，电流表示数如图丙为＿＿＿＿＿＿＿A ；再将5Ω的电阻更换为10Ω电阻，为了使电压表示数仍为2V ，应将滑动变阻器适当向＿＿＿＿＿＿＿（选填“左”或“右”）移动．
（4）当小明再换接15Ω电阻时，无论怎样调节滑动变阻器，都不能使电压表示数为2V ，分析其可能的原因＿＿＿＿＿＿＿．（答出一种情况即可）
（5）同组的小娟同学思考了一会，在不增减器材的条件下解决了这一问题，完成了实验，数据如下表：
（6）本实验采用的方法是＿＿＿＿，利用该电路还能完成的实验有：＿＿＿＿＿＿＿
甲
乙 丙
（答出1个实验名称即可）．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中考物理一日一练514
1．如图所示电路，灯泡标有“12V 6W”，滑动变阻器R1标有“100Ω1A”，电压表量程为0～15V，电流表量程为0～0.6A，只闭合开关S1、S2，滑动变阻器连入电路阻值为16Ω时，灯正常发光；只闭合S1、S3，A表示数为0.2A，忽略温度对灯丝电阻的影响，下列说法正确的是
A．电源电压为20V
B．只闭合S1、S2时，为了保护元件的安全，滑动变阻器连入电路的阻值范围是16Ω~72ΩC．只闭合S1、S2时，灯泡的最小功率为0.375W
D．R2阻值为16Ω
2．如图甲所示，电源电压不变，R1=10Ω，滑动变阻器R2标有“5Ω1A”字样。
当R2的滑片P 在b端且只闭合开关S、S1时，电流表的示数为0.4A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3V；如图乙是灯泡的电流—电压图像，下列说法正确的是（多选）
A．电源电压6V
B．灯泡的额定功率是4.8W
C．灯泡正常发光时，灯丝电阻是5Ω
D．当R2的滑片P在b端且只闭合开关S、S2时，灯泡的功率为1.8W
3．如图所示的电路，电源电压不变．闭合开关S，将滑动变阻器的滑片P从中点滑到b端，不计温度对灯丝电阻的影响．则下列说法正确的是（多选）
A．电路总电阻变小B．灯L变暗
C．R1的电功率变大D．R2的电压变化量小于变阻器的电压变化量
4．如图甲所示，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V。
通过两个灯泡的电流与其两端电压的关系如图乙所示。
闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（多选）
A．正常发光的小灯泡是L2，其额定功率为0.3W B．正常发光的小灯泡是L1，其额定功率为0.45W C．当L2两端电压为1.5V时，通过它的电流为0.15A
D．此时滑动变阻器两端电压是1.5V。
