轻型井点降水施工组织设计
基坑轻型井点降水施工方案

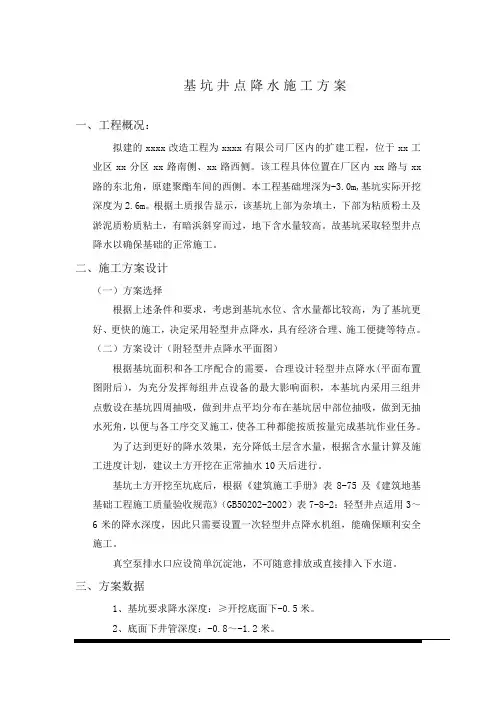

基坑井点降水施工方案一、工程概况：拟建的xxxx改造工程为xxxx有限公司厂区内的扩建工程，位于xx工业区xx分区xx路南侧、xx路西侧。
该工程具体位置在厂区内xx路与xx 路的东北角，原建聚酯车间的西侧。
本工程基础埋深为-3.0m,基坑实际开挖深度为2.6m。
根据土质报告显示，该基坑上部为杂填土，下部为粘质粉土及淤泥质粉质粘土，有暗浜斜穿而过，地下含水量较高。
故基坑采取轻型井点降水以确保基础的正常施工。
二、施工方案设计（一）方案选择根据上述条件和要求，考虑到基坑水位、含水量都比较高，为了基坑更好、更快的施工，决定采用轻型井点降水，具有经济合理、施工便捷等特点。
（二）方案设计（附轻型井点降水平面图）根据基坑面积和各工序配合的需要，合理设计轻型井点降水(平面布置图附后），为充分发挥每组井点设备的最大影响面积，本基坑内采用三组井点敷设在基坑四周抽吸，做到井点平均分布在基坑居中部位抽吸，做到无抽水死角，以便与各工序交叉施工，使各工种都能按质按量完成基坑作业任务。
为了达到更好的降水效果，充分降低土层含水量，根据含水量计算及施工进度计划，建议土方开挖在正常抽水10天后进行。
基坑土方开挖至坑底后，根据《建筑施工手册》表8-75及《建筑地基基础工程施工质量验收规范》（GB50202-2002）表7-8-2：轻型井点适用3～6米的降水深度，因此只需要设置一次轻型井点降水机组，能确保顺利安全施工。
真空泵排水口应设简单沉淀池，不可随意排放或直接排入下水道。
三、方案数据1、基坑要求降水深度：≥开挖底面下-0.5米。
2、底面下井管深度：-0.8～-1.2米。
3、影响半径：r=9.0米；4、降水施工总长度：总长160米，设总管162米；5、总泵数：真空泵3台；6、井点管间距：1.5米，井点管总数为108根，长5.5M；7、抽水时间：约20天（根据现场实际确认）；8、最大用电量为：22.5KW；四、主要方案设备本基坑采用的轻型井点降水设备为JSJ—60型射流真空泵机组为目前市场上通用的井点降水设备。
轻型井点降水施工方案新编完整版
轻型井点降水施工方案新编完整版（二）材料准备1.滤管：编织布、尼龙丝网、铅丝。
（三）人员准备1.施工队伍：包括技术人员、工人、安全员等。
三.施工工艺（一）井点定位（二）井点钻孔1.在井点位置处进行钻孔，钻孔深度根据设计要求确定。
（三）安装井点管和滤管1.将井点管放入钻孔中，与孔壁紧密贴合。
（四）连接管道1.连接井点管和总管，采用透明管或胶皮管，用铅丝固定。
（五）抽水1.启动水泵，抽取地下水。
四.注意事项1.施工过程中，应注意安全，确保施工人员和设备的安全。
2.施工结束后，应及时清理施工现场，保持环境卫生。
五.轻型井点降水系统拆除1.在工程结束后，根据要求进行轻型井点降水系统的拆除。
2.拆除过程中，应注意安全，确保施工人员和设备的安全。
六.质量验收标准1.轻型井点降水系统应符合设计要求和相关标准。
七.环境安全措施1.施工过程中，应注意环境保护，防止污染。
2.施工结束后，应清理施工现场，保持环境卫生。
最后，进行试抽与检查，若无异常情况，则正式投入降水程序。
在施工过程中，需要保持凿孔冲击管上下移动时垂直，以保证井点降水井壁保持垂直，遇到较大的石块和砖块时，需要保持成孔的直径上下一致。
在注意事项方面，土方挖掘运输车道不需要设置井点，但需要注意及时办理用电手续，保证在抽水期间不停电，并进行常规检查。
出水规律应“先大后小，先浑后清”，若出现异常情况应及时进行检查。
在抽水过程中，需要经常检查和调节离心泵的出水阀门以控制流水量，并保持抽吸与排水的均匀。
通病及现象原因分析预防措施含水层疏干后，土体产生限制基坑周围堆放材料会在井点抽水时在周围地面生密实效应，土层压料，机械设备量，且会出现沉降开裂及位移缩，地面下沉。
宜集中堆放材料。
表层土渗水性较强，抽出的水又迅速返回井内。
进水管、滤网堵塞或泵发生机械故障等。
做好地表排水系统，防止雨水倒灌，井点抽水就近排入下水道中。
抽水前检验水泵，正式抽水前进行试抽。
序号检查项目单位允许偏差允许值检查方法1 排水沟坡度‰ 1～22 井管（点）垂直度﹪ 1 直尺3 井管（点）间距（与设计相比）﹪≤150。
轻型井点降水专项工程施工设计方案
轻型井点降水专项工程施工设计方案一、项目概述轻型井点降水专项工程是为了解决城市道路积水问题而进行的地下排水系统的建设，主要包括井口设置、管道布设和连接等工作。
该工程的设计目的是通过合理的设计和施工，实现城市道路积水的快速排除，确保道路安全通行。
二、施工内容1.井点设置：根据道路湿区情况和排水需求，确定井点设置的位置和数量。
井点的设置应考虑到排水的最短路径，确保排水效果。
2.井口设计：井口采用圆形或方形，直径或边长根据设计要求确定。
井口应采用防滑设计，以确保行人的安全。
3.管道布设：根据井点的位置和数量，设计合理的管道布设方案。
管道的材质应选择耐腐蚀、抗压性能好的材质。
管道的埋深应满足道路建设的要求。
4.排水连接：将井点和主排水管道进行连接。
连接方式可选用橡胶密封圈连接或焊接连接。
连接的牢固性和密封性非常重要，以确保排水系统的正常运行。
三、施工流程1.施工前期准备：确定施工人员和施工机械的配备，编制施工计划，确定材料的验收标准。
2.井点施工：根据设计要求，进行井点的开挖和设置。
井点开挖需要遵循安全规范，确保施工人员的安全。
3.井口施工：井口采用预制砼或钢筋混凝土浇筑，确保井口的牢固性和耐久性。
同时，在井口设置防滑材料，以确保行人的安全。
4.管道布设：根据设计要求，进行管道的敷设和连接。
管道的敷设需要保证其连续性和平整性，避免弯曲。
5.排水连接：将井点和主排水管道进行连接。
连接过程中需要保证连接的牢固性和密封性，避免漏水现象。
6.系统测试和调试：完成井点降水系统的安装后，进行系统的测试和调试，确保排水系统的正常运行。
四、施工注意事项1.施工期间需要严格遵守安全操作规范，采取相应的防护措施，确保施工人员的安全。
2.施工过程中要保持施工现场的整洁，保证周围环境的无污染。
3.施工中需要保证材料的质量，严格按照设计要求进行验收。
4.完工后对施工现场进行清理和整理，保证工程的美观。
五、施工质量控制1.施工单位应按照设计要求，进行质量控制，并记录相关施工数据。
轻型井点降水方案(全文完整版)
轻型井点降水方案(全文完整版)范本一：轻型井点降水方案(全文完整版)一：方案目的本方案旨在通过轻型井点降水技术，解决城市中心区域的降水不足问题，提高城市生态环境。
二：方案背景城市中心区域由于高楼大厦的密集，导致空气不流通，水蒸气无法自然凝结形成雨水，造成城市中心区域降水量明显不足的现象。
为了改善这一情况，提高城市中心区域的生态环境，我们提出了轻型井点降水方案。
三：方案内容1. 安装人工井点: 在城市中心区域的指定位置，安装一定数量的人工井点，每个井点覆盖范围为1000平方米。
2. 井点设备: 每个井点设备包括水泵、喷头和控制系统，水泵用于提取地下水，喷头用于将水喷洒到空中形成雾气，控制系统用于控制水泵的开关和喷头的喷水量。
3. 雾气: 通过控制系统，每个井点按照设定的时间和喷水量释放水雾，使雾气形成云团，进而产生降水。
4. 监测系统: 在城市中心区域设置监测系统，对降水量和雾气浓度进行实时监测，以便及时调整井点设备的工作状态。
5. 运行管理: 设立专门的运行管理团队，负责井点设备的维护和运行管理，定期检查设备的工作状态，保证方案的有效进行。
四：方案效果本方案实施后，可有效增加城市中心区域的降水量，改善空气质量，提高生态环境。
五：风险评估1. 设备故障: 井点设备可能会出现故障，导致降水效果减弱或停止。
需要进行定期检查和维护，及时修复故障。
2. 水资源限制: 如果地下水资源有限，可能会限制井点设备的使用。
需与相关部门进行协调，确保水资源的充足供应。
六：附件本文档涉及附件如下：1. 井点设备安装图纸2. 监测系统示意图3. 运行管理团队成员名单七：法律名词及注释本文涉及的法律名词及注释如下：1. 城市生态环境保护法：指对城市生态环境实施保护，促进城市可持续发展的法律法规。
2. 水资源管理条例：指对水资源的开发、利用和保护实施管理的法律法规。
范本二：轻型井点降水方案(全文完整版)一：方案目的本方案旨在通过轻型井点降水技术，解决城市广场降水不足的问题，改善城市生态环境。
轻型井点降水方案(完整版)
轻型井点降水施工方案XX工程公司年月日目录一、工程概况···································································2二、编制依据····································································2三、降水方案选择·······························································2四、井点降水相关计算·························································3五、主要降水设备·······························································6六、施工工期·····································································7七、井点施工方法·······························································7八、质量标准及质量保证措施················································8九、危险点分析································································10十、安全生产及文明施工措施···············································10 十一、环保措施································································11一、工程概况本期设计为2×600MW亚临界汽轮发电机组。
轻型井点降水施工方案
轻型井点降水施工方案1、工程简介着中重说明基础工程中的地质概况、地下水概况以及与降水有关的情况，即为什么要降水？2、降水方式方法及采取的措施现场井点布置，采用的设备型号，技术参数等。
3、降水工作中应注意的事项在降水施工过程中，技术、质量、安全、环保应注意的事项4、计算书（附后）本节主要讨论轻型井点降水有关计算轻型井点降水计算一、总涌水量计算1.基坑总涌水量Q（m3/d），即环形井点系统用水量，常按无压完整井井群，用下式计算公式：Q＝1.366K （2H―s）s/ lgR―lgx02.单井井点涌水量q（m3/d）常按无压完整井，按下计算公式：q＝1.366K（2H―s）s/lgR―lgr式中：K—土的渗透系数（m/d）；H—含水层厚度（m）；s—水的降低值（m）；R—抽水影响半径（m），由现场抽水试验确定，也可用下式计算：R＝1.95 s√H Kr—井点的半径（m）；x0—基坑的假想半径（m，当矩形基坑长宽比小于5时，可化成假想半径x0的圆形井，按下式计算：x0＝√F/πF—基坑井点管所包围的平面面积（m2）；π—圆周率，取3.1416；二、井点管需要根数井点管需要根数n可按下式计算：n＝m Q/ q式中q＝65πdl 3√ K式中：n—井点管根数；m—考虑堵塞等因素的井点备用系数，一般取m＝1.1；q—单根井点管的出水量（m3/d）；d—滤管直径（m）；l—滤管长度（m）；三、井点管平均间距井点管平均间距D（m），可按下式计算：D＝2（L＋B）/n－1求出的D应大于15d，并应符合总管接头的间距（一般为80、120、160mm）要求。
式中：L—矩形井点系统的长度（m）；B—矩形井点系统的宽度（m）；四、例题某工程基坑平面尺寸见图，基坑宽10m，长19m，深4.1m，挖土边坡1：0.5。
地下水位－0.6m。
根据地质勘察资料，该处地面下0.7m，为杂填土，此层下面有6.6m的细砂层，土的渗透系数K＝5m/d，再往下为不透水的粘土层。
轻型井点降水施工方案(含计算书)
轻型井点降水施工方案一、工程概况主要结构类型：16#～18#、24#～26#楼为剪力墙结构，21#楼（运动中心）为框架结构。
建筑面积：约11万平方米抗震等级：24#楼为抗震等级为三级，抗震构造措施的抗震等级为二级；16#、17#、18#、21#楼抗震等级为二级，抗震构造措施的抗震等级为一级。
土质、水位：本工程土质为粉质粘土。
抗浮设计水位绝对标高为0.7米，该地下水对混凝土结构及钢筋混凝土结构中的钢筋具有微腐蚀性，工程施工时严禁采用地下水。
二、场区水文地质条件勘察期间，在勘探深度范围内各孔均见地下水，地下水类型主要为①耕植土、②粉质粘土层中的上层滞水和③粉砂层及以下砂层中的孔隙潜水。
补给来源主要为大气降水及海水补给。
勘察期间为枯水期，稳定水位埋深0.2～1.2m，稳定水位标高0.49～0.97m，地下水位受季节降水量控制，年变化幅度在1～1.5m左右，每年的7～9月份为丰水期，地下水最高水位出现在8～9月份。
三、降水方案确定本工程场区地面绝对标高为2.45~3.74米，建筑室内地面标高（±0.000）相当于绝对标高：24#楼为 4.20；25#楼、26#楼为4.95；16#楼为4.65；17#楼、18#楼为4.95；21#楼（运动中心）为4.35。
基坑底标高（相对标高）为-6.2~-7.5米，基坑开挖深度为 4.23~6.45米，降水深度为 4.73~6.95米，水位下降高度2.35~3.64米。
根据该场区水文地质条件，结合本工程各单体结构特点拟采用以下降水方案：16#、17#、18#、24#、25#、26#楼采用一级轻型井点降水及临轻型井点降水的方法将地下水位降低至满足工程要求。
21#楼（运动中心）由于基坑开挖面积大，开挖深度较深，近6.5米，降水深度较大约6.95米,采用一级轻型井点降水满足不了实际降水需要，因此运动中心将采用二级轻型井点降水，沿开挖基坑周边分两次布置两级降水井进行降水以满足施工需要。
轻型井点降水施工方案
轻型井点降水施工方案井点降水是一种常见的地下水工程施工方式，它是通过在工程区域内挖掘井点，并将井点与管网相连，然后利用泵站将地下水抽出并排放到下游水体中，从而达到降低地下水位的目的。
然而，由于施工区域的不同，井点降水的具体施工方案会存在一定的差异。
本文将以某中型排水工程为例，探讨一种适用于轻型井点降水的施工方案。
1. 施工前准备在进行轻型井点降水之前，我们需要对施工区域进行仔细的勘测与分析。
首先要确定施工区域的地质环境和地下水分布情况，了解水位高度和地下水位变化规律，以及施工区域的建筑物和自然障碍等情况。
在了解了这些基本情况之后，我们就可以开始进行井点布局设计。
根据施工区域的实际情况，确定井点数量、井深和井直径，以及井点之间的距离等参数。
在设计井点布局时，应考虑到整个防渗工程的分区分块，确定每个区域的井点数量和位置，并制定出每个区域的施工计划。
另外，在进行轻型井点降水施工前，还需要制定完善的施工方案和安全措施。
施工方案应包括施工流程、设备使用、人员配备、施工周期等详细内容，安全措施应包括现场防护、安全教育、应急预案等。
2. 井点施工一旦确定好井点布局，我们就可以开始进行井点施工了。
井点施工一般应先开掘井口，然后利用钻探设备进行钻进作业，钻出井壁后加强支护，最后进行冲孔作业，安装水泵和松土器等设备。
在进行井点施工时，需要注意施工现场的安全和环保问题。
施工现场应设置必要的标志和警示，保障施工人员的人身安全；同时，还要注意地下水的净化工作，避免施工过程中对水质造成污染。
3. 水力试验在井点施工完成后，需要进行水力试验，以检验井点的整体性和水泵的工作状况。
水力试验主要是通过安装进取器，对井点的水位进行实测，以确定泵站的抽水量和井点的流量。
水力试验过程中需要记录水泵的各项参数，如电压、电流、扬程等，以便在实际安装时进行调试。
同时还要对井点的空气管道进行检测，确保管道全部质量符合要求，达到设计要求。
4. 连接管道和调试在井点和泵站之间连接管道的工作中，需要注意管道的质量和结构。
轻型井点降水施工方案
一、工程概况：1.工程参建各方主体工程名称：建设地点：建设单位：基坑支护设计单位：监理单位：质检单位：施工单位：总包单位：中4.该厂房位置自然地坪实测平均标高为10.4米，室内±0.000相当于绝对标高11.5米。
该基础土方开挖垫层底标高分别为-7.750m、-5.750m、-3.650m、-2.850m 等四种标高。
基坑开挖实际深度为0.75-6.65m。
5.本工程基坑危险性较大部位共有两处，一处位于1-01A与1-D轴与1-16与1-24轴之间，另一处位于1-P与1-S与1-11与1-18轴之间，基底标高为-7.75米。
面积约1000m2。
二、编制依据：1.FAB1厂房基坑降水设计方案2.岩土工程勘察报告3.建筑地基基础工程施工验收规范GB50202-20024.建筑基坑支护技术规程-JGJ120-20125.建筑基坑工程监测技术规范GB50497-20096.施工现场总平面布置图7.混凝土结构设计规范GB50010-20108.施工现场总平面布置图三、地质情况：1.地形、地貌场地地貌类型属废黄河冲积平原，地形平坦、局部稍有起伏，地面平均标高约10.4m。
2.土体工程地质层的划分和评述根据江苏华信勘察设计有限公司的工程地质基础研究报告，地质土的构成与特征自上而下分述如下：2.1.耕土（Qal）：灰褐色，松散，不均，以粉土为主，含植物根茎，局部地段夹碎砖、石子等；场地均有分布。
2.2.粉土（Q4al）：灰黄色，稍密～中密，湿～很湿，摇震反应迅速，无光泽反应，干强度、韧性低，粘粒含量较高，局部层段含塑状薄层粉质粘土；场地均有分布。
2.3.粘土（Q3al）：黄褐色、褐黄色，硬塑，切面光滑有光泽，含铁锰氧化物和结核砂礓（粒径约3-8 cm），局部层段砂礓富集成层，干强度、韧性高，局部层段夹有粉土薄层；场地均有分布。
2.4.A中细砂（Q3al）：黄色，密实，饱和，分选性好，主要成分为石英和长石，含云母碎片，颗粒圆润；场地均有分布。
轻型井点降水施工方案(标准版)
轻型井点降水施工方案(标准版)轻型井点降水施工方案(标准版)1. 引言1.1 目的本旨在提供一份详细的轻型井点降水施工方案，以指导施工人员进行安全高效的井点降水工作。
1.2 范围本方案适用于轻型井点降水施工，包括施工准备、井点降水设备选择与安装、施工操作流程、安全防护措施等。
2. 施工准备2.1 工程调研在施工开始之前，应对工程进行详细的调研，了解地质情况、井点布置、降水要求等。
2.2 施工方案设计根据调研结果，设计适合该工程的井点降水施工方案，包括井深、井点数量、降水设备选择等。
3. 井点降水设备选择与安装3.1 降水设备选择根据工程需要和井点特点，选择适合的降水设备，包括水泵、井下泵配件、管道系统等。
3.2 设备安装按照设备厂家提供的安装说明，安装水泵、管道系统等设备，确保其稳固可靠。
4. 施工操作流程4.1 施工前准备进入施工现场前，必须佩戴好安全防护装备，对施工设备进行检查和试运行。
4.2 井点开凿使用合适的工具和方法对井点进行开凿，保证井点的稳定和符合要求的尺寸。
4.3 降水操作安装好降水设备后，按照操作规程启动水泵，将井点内的水泵出井，确保井点降水达到预期效果。
4.4 施工完成与清理施工结束后，对施工现场进行清理，确保环境整洁、无遗留物。
5. 安全防护措施5.1 安全培训施工人员应接受相应的安全培训，了解井点降水施工的危险性和防范措施。
5.2 个人防护施工人员必须佩戴安全帽、防滑鞋、防护眼镜等个人防护装备，避免意外伤害。
5.3 现场警示标识在施工现场设置明显的警示标识，提醒人员注意安全事项。
6. 附件附件1：轻型井点降水设备清单附件2：现场施工图纸7. 法律名词及注释7.1 施工现场：指井点降水施工所在的实际场地。
7.2 降水设备：包括水泵、井下泵配件、管道系统等。
7.3 安全防护装备：指佩戴在施工人员身上的安全帽、防滑鞋、防护眼镜等。
7.4 警示标识：指在施工现场设置的明显标识，用于提醒人员注意安全事项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CJA 曹县建安集团工程总公司 曹县人民医院扩建综合病房楼降水施工方案 1 曹县人民医院扩建综合病房楼
降 水 施 工 方 案
编制人：王来荣 审核人：田永贞 编织单位：曹县建安集团工程总公司
2011年 3月 8日 CJA 曹县建安集团工程总公司
曹县人民医院扩建综合病房楼降水施工方案 2 目 录 一、工程概述·································································3 二、周边环境条件· ···································································3 三、场内工程地质条件· ···································································3 四、编制依据· ···································································4 五、降水方案选择·······························································4 六、井点降水相关计算·························································4 七、主要降水设备·······························································5 八、井点施工方法·······························································6 九、工期目标················································7 十、质量标准及质量保证措施································································7 十一、危险点分析···············································8 十二、安全生产及文明施工措施································································8 十三、环保措施················································9 十四、平面布置示意图················································10 CJA 曹县建安集团工程总公司
曹县人民医院扩建综合病房楼降水施工方案 3 一、工程概述 工程名称：曹县人民医院扩建综合病房楼 建设单位：曹县人民医院 设计单位：山东国泰建筑工程设计咨询有限公司 监理单位：菏泽市建设监理公司 勘察单位：山东正元建设工程有限责任公司 施工单位：曹县建安集团工程总公司
本工程位于曹县人民医院老院区原儿科病房楼位置，地上12层，无地下室，总建筑面积11874.80m2，柱下桩基础，地上为框架剪力墙结构，建筑总高度49.90m。建筑结构安全等级二级，建筑抗震设防类别乙类，框架抗震等级二级，剪力墙抗震等级一级。
二、周边环境条件 本工程现场周边情况： 建筑物东侧：规划路 建筑物南侧：病房楼 建筑物西侧：围墙（围墙外是泥浆池） 建筑物北侧：规划区
三、场内工程地质条件 根据山东正元建设工程有限责任公司2010年2月提供的《曹县人民医院扩建综合病房楼岩土工程勘察报告》，揭示本场地岩土层结构特征自上而下分层描述如下： 地层结构： 层号 岩性 厚（m） Fka(kpa) Qsik(kpa) Qpk(kpa) 1 素填土 0.80-1.20 2 粉土 2.90-3.70 80 25 3 粉质粘土 0.80-1.30 90 30 4 粉土 0.90-2.20 90 40 5 粉质粘土 1.20-2.40 100 40 6 粉土 1.10-3.10 130 45 7 粉质粘土 5.90-7.90 100 45 8 粉土 6.60-9.90 120 50 9 粉质粘土 3.70-8.10 140 48 CJA 曹县建安集团工程总公司 曹县人民医院扩建综合病房楼降水施工方案 4 10 粉土 1.60-2.40 150 45 11 粉砂 5.10-6.50 160 55 700 12 粉质粘土 最大厚3.60m,最大深度45.00m
四、编制依据 (1)、曹县人民医院扩建综合病房楼设计文件 (2)、《水电施工质量检验及评定标准》SL176-2007 (3)、《建筑与市政降水工程技术规范》JGJT111-98 (4)、《建筑施工手册》 (5)、业主提供的周边环境等相关资料
五、降水方案选择 基础平面基底长度约为59m，宽度约为22.5m。基础埋深平均约为2.3m，即桩顶平均标高相当对-0.000标高约-2.9m，结合本工程地处低洼，基坑含水量较大，土体渗水慢，工期紧的特点，采用轻型井点降水法，施工场地轻型井点环闭圈布置，并结合基坑安排降水井点，采用轻型井点进行降水，可达到理想降水效果。井点分布详见附图。 六、 轻型井点降水相关计算 相关公式： Q=1.366K(2H-S)S/(lgR-lgx0) Q---------井点系统的涌水量（m3/d）; K---------土壤的渗透系数（m/d）;粉土取0.1 m/d -0.5 m/d。 H---------含水层厚度（m）; S----------水位降低值（m）; R----------抽水影响半径（m）; R=1.95S（HK）1/2; x0--------------井点系统的假想半径（m）。 1、井点管的埋设深度 由于现基坑土方开挖标高至-2.90（相对标高），桩端持力层为第8层粉土层，为确保施工安全以及施工时不出现流沙管涌等现象，人工挖土范围内的地基土体含水率不能过 CJA 曹县建安集团工程总公司 曹县人民医院扩建综合病房楼降水施工方案 5 大，所以井点管管底标高应至第8层粉土层，即轻型井点的深度为：大于基坑桩面标高-2.90m（相对标高）加0.50m深度。据2010年2月《曹县人民医院扩建综合病房楼岩土工程勘察报告》，现地下水位约为-1.20米（相对标高）。及结合现场基坑土方开挖标高，经计算，井点管的平均深度按6m考虑。
2、需井点管数量: 轻型井点据有关文献，理论有效作用半径为：10~15m，井点间距多为1.2m~1.8m，目前，我标所需施工基坑土体多处于第8粉土层，土质渗水率较慢，我公司结合现场实际情况及降水成本问题，从有效降水并节省成本的角度考虑，轻型井点降水的布置： 1、沿基坑四周，底层边桩外约3m布置环状轻型井点。 2、基坑南北面，由于纵深过大，宽度过宽，故在主楼距A轴4.0m处分别布置一排型井点，与沿基坑四周布置的轻型井点形成封闭布置圈。 3、在距楼E轴，A轴4.0m处，距1轴,8轴4.0m处设置形成环闭井点圈，此环井点圈南北面距约26.5m,其工作半径约13.5m；西面距沿基坑四周井点环闭圈约4m，其设计工作半径约为13.5m，东面约为4m其设计工作半径约13.5m。 4、在基础边坡边设环闭轻型井点降水圈，其目的是排降基坑基础下方滞留的地下水，并排除其积水及排除地下基础土体内的地下水。 5、根据以上排布，井点的数量共计为119个，轻型井点设备共计4组。 注：如果现场实际情况与本方案有较大出入时，井点管布管可随时调整。 3、结论 根据现场水位情况及土质渗透系数，本工程井点管深度按6m考虑（从现场地坪向下埋管），井点工作设计工作半径值为13.5m，为考虑现场实际施工时机械的功率偏差，及不可预见的因素影响，每环轻型井点排降水的工作范围做了小范围的叠加共同工作区考虑，以确保降水的有效性和经济性。 由于基础施工时，轻型井点降水设备在基础施工结束后全数拆除，基础施工时地下水将具有不确定性，故此次轻型井点降水施工不考虑施工期间的天气降水问题，施工时将根据现场实际情况再做考虑。
七、 主要降水设备 1、本工程共设轻型潜水泵4台（4.0KW真空吸水泵）。 2、轻型井点降水井点数量为119个。 CJA 曹县建安集团工程总公司 曹县人民医院扩建综合病房楼降水施工方案 6 3、井点管：本工程井点管采用内直径25mmPVC管，深度：结合现场地质，暂按6m考虑，管下端配有与井点管同径的滤管和管尖。滤管长度为1.5m，滤管壁上钻有呈梅花状的直径为φ12的滤孔。滤孔面积一般为滤管表面积的25%-35%，滤管壁处包两层滤网，内层采用网眼为30-50孔/cm2的尼龙丝布细滤网，外层采用网眼为3-10孔/cm2的尼龙丝布粗滤网，井点管的上端用弯管与连接管相连。 4、连接排水主管：连接排水主管采用63mmPVC管，与真空吸水泵出水管相连，自排水管节点一端向另一端排向集水井。 4、水位观测孔：现场设水位观测点4个。 5、本工程每组轻型井点设备，连接管、井点管、连接接头均采用直径为25mm的PVC管。 6、集水井：轻型井点真空吸水泵将水排至基坑外集水沟，沿集水沟，每隔约25m设置一个集水井，120mm砖墙砌筑井壁，1：2水泥砂浆内抹灰，集水井底采用C15砼浇筑，厚为150mm，尺寸为：1000mm×1000mm×1000mm（详见平面图）,共计：6个。 7、污水泵：出水管径为100mm，置于集水井内，将集水井内的水抽至建设单位指定管网，共计：4个。
八、 井点施工方法 1、施工流程 布置井点管 井点管与总管连接 试抽水 进入工作状态 基础结束及回填完后拔管。 2、井点施工方法 （1）、井点管的埋设 1）、采用直径25mm的冲水管进行冲孔，采用潜水泵循环抽送。冲孔进冲管应垂直插入土中，并作上下左右摆动，加剧的砂土的松动，并且在孔旁挖一个排泥浆水沟。冲管深度应比滤管深度深1m，以便流泥，井点管与孔壁间及时用粗砂灌实。井点管要位于砂滤水层中间，并且井点管在地面-0.5m深度内用粘土填实，以防止漏气。 2）、井点管埋设完毕，应接通总管与抽水设备进行试抽水。检查有无漏水，漏气现象，出水是否正常，有无淤塞现象，如有异常情况应及时进行修理。 （2）、井点管的使用 井点管工作后，应保证连续不断的排水，正常出水规律是“先大后小，先混后清”。如
