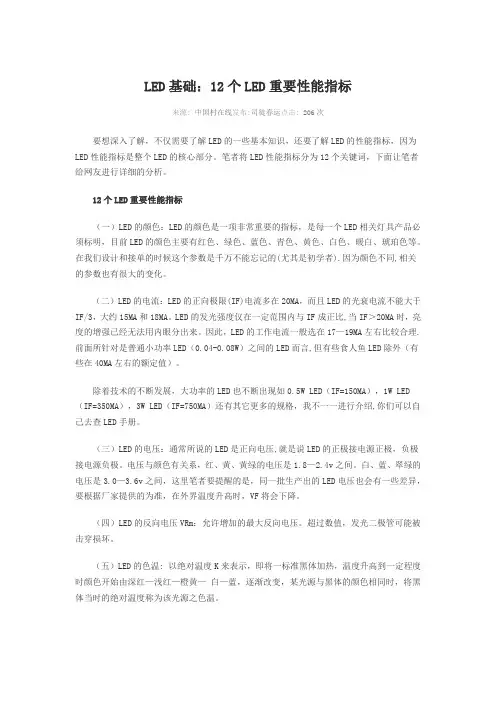

LED重要性能指标
LED基础：12个LED重要性能指标来源:中国村在线发布:司徒春运点击: 206次要想深入了解，不仅需要了解LED的一些基本知识，还要了解LED的性能指标，因为LED性能指标是整个LED的核心部分。
笔者将LED性能指标分为12个关键词，下面让笔者给网友进行详细的分析。
12个LED重要性能指标（一）LED的颜色：LED的颜色是一项非常重要的指标，是每一个LED相关灯具产品必须标明，目前LED的颜色主要有红色、绿色、蓝色、青色、黄色、白色、暖白、琥珀色等。
在我们设计和接单的时候这个参数是千万不能忘记的(尤其是初学者).因为颜色不同,相关的参数也有很大的变化。
（二）LED的电流：LED的正向极限(IF)电流多在20MA，而且LED的光衰电流不能大于IF/3，大约15MA和18MA。
LED的发光强度仅在一定范围内与IF成正比,当IF＞20MA时，亮度的增强已经无法用内眼分出来。
因此，LED的工作电流一般选在17—19MA左右比较合理.前面所针对是普通小功率LED（0.04-0.08W）之间的LED而言,但有些食人鱼LED除外（有些在40MA左右的额定值）。
除着技术的不断发展，大功率的LED也不断出现如0.5W LED（IF=150MA），1W LED （IF=350MA），3W LED（IF=750MA）还有其它更多的规格，我不一一进行介绍,你们可以自己去查LED手册。
（三）LED的电压：通常所说的LED是正向电压,就是说LED的正极接电源正极，负极接电源负极。
电压与颜色有关系，红、黄、黄绿的电压是1.8—2.4v之间。
白、蓝、翠绿的电压是3.0—3.6v之间，这里笔者要提醒的是，同一批生产出的LED电压也会有一些差异，要根据厂家提供的为准，在外界温度升高时，VF将会下降。
（四）LED的反向电压VRm：允许增加的最大反向电压。
超过数值，发光二极管可能被击穿损坏。
（五）LED的色温: 以绝对温度K来表示，即将一标准黑体加热，温度升高到一定程度时颜色开始由深红—浅红—橙黄—白—蓝，逐渐改变，某光源与黑体的颜色相同时，将黑体当时的绝对温度称为该光源之色温。
led路灯检验标准_led路灯照明标准
led路灯检验标准_led路灯照明标准什么是LED路灯LED路灯是指用LED灯具制作的路灯，具有高效、安全、节能、环保、寿命长、响应速度快、显色指数高等独特优点，对城市照明节能具有十分重要的意义。
道路照明是城市照明的重要组成部分，传统的路灯常采用，高压钠灯360度发光，光损失大的缺点造成了能源的巨大浪费。
当前，全球的环境在日益恶化，各国都在发展清洁能源。
而随着国民经济的高速增长，我国能源供需矛盾日渐突出，电力供应开始存在着严重短缺的局面，节能是所急需解决的问题。
因此，开发新型高效、节能、寿命长、显色指数高、环保的LED路灯对城市照明节能具有十分重要的意义。
道路照明与人们生产生活密切相关，随着我国城市化进程的加快，LED路灯以定向发光、功率消耗低、驱动特性好、响应速度快、抗震能力高、使用寿命长、绿色环保等优势逐渐走入人们的视野、成为世界上最具有替代传统光源优势的新一代节能光源，因此，LED路灯将成为道路照明节能改造的最佳选择。
LED路灯优点1、本身的特性光的单向性，没有光的漫射，保证光照效率。
2、LED路灯有独特的二次光学设计，将LED路灯的光照射到所需照明的区域，进一步提高了光照效率，以达到节能目的。
3、LED的已达110-130lm/W，而且还有很大的发展空间，理论值达360lm/W。
而高压钠灯的发光效率是随功率增加才有所增加，因此，总体光效LED路灯比高压钠灯强；（这个总体光效是理论上的，实际上250W以上高压钠灯的光效高于LED灯）。
4、LED路灯的光显色性比高压钠灯高许多，高压钠灯显色指数只有23左右，而LED路灯显色指数达到75以上，从视觉心理角度考虑，达到同等亮度，LED路灯的光照度平均可以比高压钠灯降低20%以上。
5、光衰小，一年的光衰不到3%，使用10年仍达到道路要求，而高压钠灯光衰大，一年左右已经下降30%以上，因此，LED路灯在使用功率的设计上可以比高压钠灯低。
LED投光灯的参数和特征
LED投光灯的参数和特征文章简介：一、LED投光灯基本定义：LED投光灯又叫投射灯、射灯、泛光灯等等，主要用来做建筑装饰照明之用目前尚没有达到功能照明之用，其外型有圆的也有方的，因为一般都得要考虑散热的原因，故而其外形与传统的投光灯还是有一些区别。
二、LED投光灯基本参数：目前市面上常用的LED投光灯基本上是选用1W大功率L本文关键词：景观照明技术应用行业芯片景观照明控制颜色LED技术LED设计一、LED投光灯基本定义：LED投光灯又叫投射灯、射灯、泛光灯等等，主要用来做建筑装饰照明之用(目前尚没有达到功能照明之用)，其外型有圆的也有方的，因为一般都得要考虑散热的原因，故而其外形与传统的投光灯还是有一些区别。
二、LED投光灯基本参数：目前市面上常用的LED投光灯基本上是选用1W大功率LED管(每个LED管会带有一个由PMMA制成的高光效透镜，其主要功用是二次分配LED管发出的光)，也有少数公司因为散热技术处理得好，而选用了3W甚至更高功率的LED管，目前，我所了解到的大概有1W、3W、8W、12W、18W、36W等几种功率形式，因为都得考虑到一个散热因素，故而每个大功率LED投光灯都会配有一个散热装置(常用的为铝制)，散热装置的大小取决于LED 管功率的大小，这或多或少也给LED投光灯的外形设计带来了些许不便，纵观整个行业，受价格、光效及全民认知度等多方面因素的影响，大功率LED投光灯的应用并不太广，但这种状况正在慢慢改变，国内已有很多工程(如珠江两岸亮化、厦门中山路亮化工程等)应用了大功率LED投光灯。
三、LED投光灯控制形式：LED投光灯有外控和内控两种控制方式，内控无需外接控制器可以内置多种变化模式(最多可达六种)，而外控则要配置外控控制器方可实现颜色变化，目前市面上的应用还是以外控居多。
四、主要的应用场合及可实现的效果：LED投光灯通过内置微芯片的控制，在小型工程应用场合中，可无控制器使用，能实现渐变、跳变、色彩闪烁、随机闪烁、渐变交替等动态效果，也可以通过DMX 的控制，实现追逐、扫描等效果。
IES LM-84 and IES LM-85 standards(LED灯、光引擎和灯具)
LM-85 脉冲测量
--输入脉冲电流，开灯，如下图所示 --光度测量: 积分时间最好是脉冲周期的整数倍，测量的光度或辐射度数据应除以电流波形的 占空比获得最终量值 该方法在测量过程中，结温可能会有所上升，必要时，需估算上升温度，或者计入不确定度
若测量工程中，结温有上升，需校正
Settling time: 信号达到稳定的时间，一般100ms-无厂家指定时 Integration time：一般≤20ms
LM-85 大功率LED的总光通量测量
➢积分球-光谱仪 ➢积分球-光度计 ➢分布光度计 ➢分布光谱辐射计
LM-85 大功率LED总光通量测量
➢积分球-光谱仪 -- 380-780nm, 扫描间隔 5nm; 接收探头 f2 ≤ 15%; -- 采用总光谱辐射通量标准灯定标（推荐使用3100-3200K标准灯） -- 积分球：4P, 2P 或者半球结构。 2P和半球结构中，控温装置TCP可以放在球外，自吸收影响小，但需要2P的标准灯定标。 4P的结构，控温装置表面积应小于积分球内表面的2%，避免自吸收误差
LM-85 脉冲测量
2. 连续脉冲测量过程（控温要与单脉冲测量相同） --控制结温：将被测样品装好后，DUT关闭状态，温箱或者温控平台TCP温度设定至指定结温 （结温±2℃以内）（温箱内温度测量应在被试样等高处、距离DUT 0.5m） --温度稳定判定 ➢环境温度控制方式：DUT关闭状态下，至少热稳定30min或者热接触点（壳或基板）的温 度在1分钟内的变化≤±2℃ ➢温控平台：控温温度设至指定结温、当TCP温度稳定至±2℃以内即认为热平衡
光学组件、电气连接件等等。。。（LM-85讲到。。。）
IES LM-84-14
➢ 测量要求：要根据 LM-79-08来进行光度测量 注意：可调光LED在最大输入功率条件下测量
LED专业术语
15.色品坐标(x, y) (Chromaticity coordinate):一种三色刺激值中的每一值与与它们的总和 之比。在CIE标准色度系数中，色坐标用系数x、y、z表示。即颜色的坐标，色坐标精确 表示了颜色。 注：ST/T 11395-2009,定义3.7.6 16.相关色温Tc(K)(correlated color temperature): 黑体轨迹上，和某一光源的色品坐标相距最
8.最大正向直流电流（maximum forward DC current - IFM(mA)）：允许通过LED的 最大的正向直流电流，超过此值可损坏二极管
9.最大正向脉冲电流（maximum forward pulse current - IFP(mA)）：允许通过LED 的最大的正向脉冲电流
10.最大反向电流（maximum reverse current - IR(μA)）：允许通过LED的最大的反 向直流电流
近的那个黑体的绝对温度，即为该光源的相关色温
注：GB/T 5853-1986,定义3.31 17.显色指数Ra(color rendering Index):光源显色性的度量。以被测光源下物体的颜色和参照
光源下物体的颜色的相符合程度来表示。国际照明委员会CIE把太阳的显色指数定位100 注：ST/T 11395-2009,定义3.7.1 18.色饱和度(color saturation): 色饱和度也称为色纯度（Purity），是指彩色的纯洁性。在x-y
7.发光亮度L（cd/m2) (luminance):光源在某一方向上的亮度是光源在该方向上 的单位投影面积、单位立体角中发射的光通量。即：光源在某一方向上单位 面积所发出的光强度。单位：cd/m2 注1：1m2的面光源在其法线方向的光强为1cd,则光源在该方向的亮度为 1cd/m2 注2：在三安光电股份有限公司，芯片参数-发光亮度的英文代码为LOP 8.照度E（lx勒克斯）(illuminance):被照物体单位面积上所接受的光通量。单位： 勒克斯（lx） 注：1lm的光通量均匀地照射在1平方米的面积上的照度为1lx 9.峰波长(peak wavelength -λp (nm)):光谱辐射功率最大的波长。 注：在三安光电股份有限公司，芯片参数-峰波长的英文代码为WLP
LED显示屏功率计算方法
led显示屏计算方法|led电子显示屏功率计算|led电源计算方法|led显示屏计算方法大全led显示屏计算方法|led电子显示屏功率计算|led电源计算方法|led显示屏计算方法大全1、点间距计算方法：每个像素点到每一个相邻像素点之间的中心距离；每个像素点可以是一颗LED灯[如：PH10(1R)]、两颗LED灯[如：PH16(2R)]、三颗led灯[如：PH16(2R1G1B)],P16的点间距为：16MM; P20的点间距为：20MM; P12的点间距为：12MM...2、长度和高度计算方法：点间距×点数=长/高如：PH16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝PH10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝3、屏体使用模组数计算方法：总面积÷模组长度÷模组高度=使用模组数如：10个平方的PH16户外单色led显示屏使用模组数等于：10平方米÷0.256米÷0.128米=305.17678≈305个更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数如：长5米、高2米的PH16单色led显示屏使用模组数：长使用模组数=5米÷0.256米=19.53125≈20个高使用模组数=2米÷0.128米=15.625≈16个使用模组总数目=20个×16个=320个4.LED显示屏可视距离的计算方法：RGB颜色混合距离三色混合成为单一颜色的距离：LED全彩屏视距=像素点间距(mm)×500/1000最小的观看距离能显示平滑图像的距离：LED显示屏可视距离=像素点间距(mm) ×1000/1000最合适的观看距离观看者能看到高度清晰画面的距离：LED显示屏最佳视距=像素点间距(mm) ×3000/1000最远的观看距离：LED显示屏最远视距=屏幕高度（米）×30（倍）5.LED显示屏扫描方式计算方法：扫描方式：在一定的显示区域内，同时点亮的行数与整个区域行数的比例。
大功率LED的驱动电路设计(PT4115应用)(精)
大功率LED 的驱动电路设计（PT4115应用）摘要：LED （light emitting diode ）即发光二极管，是一种用途非常广泛的固体发光光源，一种可以将电能转化为光能的电子器件。
由于LED 具有节能、环保、使用寿命非常长，LED 元件的体积非常小，LED 的发出的光线能量集中度很高，LED 的发光指向性非常强，LED 使用低压直流电即可驱动，显色性高（不会对人的眼睛造成伤害）等优点，LED 被广泛应用在背光源、照明、电子设备、显示屏、汽车等五大领域。
而且随着LED 研发技术的不断突破，高亮度、超高亮度、大功率的LED 相继问世，特别是白光LED 的发光效率已经超过了常用的白炽灯，正朝着常照明应用的方向发展，大有取代传统的白炽灯甚至节能灯的趋势。
本论文主要介绍采用恒流驱动方式实现驱动电路，并且提出一种基于恒流驱动芯片PT4115的高效率的大功率LED 恒流驱动解决方案。
该种驱动电路简单、高效、成本低，适合当今太阳能产品的市场化发展。
关键词：大功率LED ；驱动电路；恒流驱动芯片PT4115一、LED 主要性能指标：1）LED 的颜色：目前LED 的颜色主要有红色,绿色,蓝色,青色,黄色,白色,暖白,琥珀色等其它的颜色；2）LED 的电流：一般小功率的LED 的正向极限电流多在20mA 。
但大功率LED 的功率至少在1W 以上，目前比较常见的有1W 、3W 、5W 、8W 和10W 。
1W LED 的额定电流为350mA,3W LED 的750mA 。
3）LED 的正向电压：LED 的正极接电源正极,负极接电源负极。
一般1W 的大功率LED 的正向电压为3.5V~3.8V 。
4）LED 的反向电压：所允许加的最大反向电压。
超过此值，发光二极管可能被击穿损坏 LED 发光强度：光源在给定方向的单位立体角中发射的光通量定义为光源在该方向的(发)光强(度)，单位为坎德拉（cd ）。
5）LED 光通量：光源在单位时间内发射出的光量称为光源的发光通量。
200W投光灯规格及参数 2
危险场所；
【使用范围】LED照明应用，志在取代所有传统高耗、含有害物不环保的
灯具。只要有光的地方，就有LED的存在…
运用独特的多颗芯片集成式单模组光源设计，选用进口高亮度半导体
晶片，具有导热率高，光衰小，光色纯，无重影等特点；
2、独特的散热宇灯壳一体化设计，有效将热量传导扩散，从而降低灯
体内的温度，保障了LED光源50000小时的使用寿命。按照每天点亮
11-12个小时计算，LED工矿灯在12年无需更换。
3、灯具表面进行阳极氧化防腐处理，结构紧凑美观，达到IP65标准，
理型材散热，产品更节能，寿命真正超长！
◇高效节能 在相同亮度情况下,LED节能灯一千小时仅耗1度电（1W），普
通白炽灯十七小时耗１度电，普通节能灯一百小时耗１度电；
◇超长寿命 使用寿命可达三万小时以上，普通节能灯管使用寿命六千小时
，普通白炽灯使用寿命一千小时。
◇光线健康 光线中不含红、紫外线，无辐射。普通节能灯管和白炽灯光
7、采用恒流恒压控制，适用电压宽（AC90V-264V）克服了因镇流器产
生电网、噪音污染和引起的灯光不稳定，避免了工作中给眼部带来的
刺激、疲劳。
8、装饰效果极佳，采用特殊的便面处理工艺，外观可选择多种颜色，安
装简单，拆卸方便，适用范围广。
4、LED灯的优点
采用业内进口LED芯片灯珠，配合自主开发的高品质恒流驱动电源，合
﹥179.8 lux
光斑面积 llluminance Area
13.3*13.3M
16.5*16.5M
19.8*19.8M
照度均匀度llluminance uniformity
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
共8页 第 １页
大功率LED种类及测试标准
一、 Super flux （4Pin，插件式，单颗功率0.2W ）
1、单颗测试电压最大4V ,4颗串联测试电压16V,12颗串联测试电压48V测试电流：
红色，琥珀色为70mA ,电流限制为0.07A。蓝色，绿色为50mA 电流限制为0.05A。
测试前须先调整好电流，选择合适的电压，然后再进行测试。
2、Super flux LED识别图片
二、 Luxeon &Lambert （贴片式， 焊接机焊接，单颗功率1W
1、单颗测试电压最大4V,4颗串联测试电压16V，12颗串联测试电8V，测试电流：
红色，绿色，蓝色，琥珀色均为350mA ,电流限制为0.35A测试前须先调整好电流，
选择合适的电压。
2、Luxeon &Lambert识别图片
三、20mA SMD LED
LED正极 LED负极
LED负极(半圆孔) LED正极(完整圆孔)
从侧面看Luxeon LED出光区表面为平弧形
共8页 第 ２页
1、红色单颗测试电压最大2.0V，蓝，绿色单颗测试电压最大3.5V测试电流：红色，绿
色，蓝色均为20mA ,电流限制为0.02A，测试前须先调整好电流，选择合适的电压，然
后再进行测试。该LED适用产品测试须工程部指导进行。
2、20mA SMD LED识别图片
四、B2S 150mA SMD LED
1、该LED目前只有冷白一种颜色，单颗测试电压3.5V。测试电流：为150mA ,电流限
制为0.15A。测试前须先调整好电流，选择合适的电压，然后再进行测试。该LED适用
产品测试须工程部指导进行。
2、B2S 150mA SMD LED识别图片
五、K2 LED （单颗功率4W）
1、单颗测试电压最大4V ,4颗串联测试电压16V,12颗串联测试电压48V测试电流：红
色为700mA，电流限制为0.70A,绿色，蓝色，冷白色均为1000mA ,电流限制为1.00A
测试前须先调整好电流，选择合适的电压，然后再进行测试。
2、K2 LED识别图片
LED正极
LED负极(缺角)
LED正极 LED负极(银色打点)
共8页 第 ３页
六、3W LED Lambert
1、单颗测试电压最大4V ,4颗串联测试电压16V,12颗串联测试电压48V测试电流：红
色，绿色，蓝色，冷白色均为700mA ,电流限制为0.70A测试前须先调整好电流，选
择合适的电压，然后再进行测试。
2、3W LED Lambert识别图片
七、直流电压源的使用调节
1、操作步骤
LED正极(缺角)
LED负极
LED正极(完整圆孔)
LED负极(半圆孔)
侧面看Lambert LED出光区表面为半圆形
共8页 第 ４页
a 、电流细调 电流粗调 电压细调 电压粗调 b 、表笔短路（电压3-5V）调节所需
电流
c 、分开表笔调节所需的电压 d、 红笔接LED正极 黑笔接LED负极
2、注意事项:
a 、测试前须调节好合适的电压，电流。
b 、短路调节电流时，电压不可过高。
c、1A=1000mA 图2中电流为0.70A即700mA
d 、灯板测试将以SOP.形式来发行。
八、单颗未知颜色LED的测试
请根据以上示图来判定需要检测的LED种类
1、 Super Flux LED 测试电流为50mA
共8页 第 ５页
2、 SMD 测试电流为20mA
3、 B2S SMD LED 测试电流为150mA
4、 Nichia 20mA LED 5Φ 测试电流为20mA
5、 Luxeon ,Lambert,K2 LED 测试电流选用350mA
编辑：吴学灯 xuedengwu@163.com
