埋地金属管道外防腐
石油沥青涂料外防腐层构造
石油沥青涂料外防腐层施工应符合下列规定：
1、涂底料前管体表面应清除油垢、灰渣、铁锈；人工除氧化皮、铁锈时，其质量标准应达
St3级；喷砂或化学除锈时，其质量标准应达Sa2.5级；
2、涂底料时基面应干燥，基面除锈后与涂底料的间隔时间不得超过8h。
涂刷应均匀、饱满，
涂层不得有凝块、起泡现象，底料厚度宜为0.1~0.2mm，管两端150~250mm范围内不得涂刷；
3、沥青涂料熬制温度宜在230℃左右，最高温度不得超过250℃，熬制时间宜控制在4~5h，
每锅料应抽样检查，其性能应符合下表规定。
注：软化点、针入度、延度的试验方法应符合国家相关标准规定。
4、沥青涂料应刷涂在洁净、干燥的底料上，常温下涮沥青涂料时，应在涂抹底料后24h之
内实施；沥青涂料刷涂温度以200~230℃为宜；
5、涂沥青后应立即缠绕玻璃布，玻璃布的压边宽度应为20~30mm，接头搭接长度应为
100~150mm，各层搭接接头应相互错开，玻璃布的油浸透率应达到95%以上，不得出现大于50mm×50mm的空白；管端或施工中断处应留出长150~250mm的缓坡型搭茬；
6、包扎聚氯乙烯膜保护层作业时，不得有褶皱、脱壳现象；压扁宽度应为20~30mm，搭
接长度应为100~150mm；
7、沟槽内管道接口处施工，应焊接、试压合格后进行，接茬处应粘结牢固、严密。
埋地钢管防腐方法
埋地钢管防腐方法
埋地钢管防腐方法有下列几种：
1. 金属防腐层法：通过在钢管表面涂覆一层金属防腐层，如环氧树脂涂层、聚氨酯涂层等，来防止钢管与外界环境的接触，防止钢管腐蚀。
2. 碳化涂层法：在钢管表面进行碳化处理，形成一层碳化物覆盖层，在氧气和水分等介质的作用下，形成一层致密的氧化铁绒毡层，起到防腐的作用。
3. 阴极保护法：通过在钢管表面施加一定电流，使钢管成为阴极，从而减少钢管的阳极反应，延缓钢管的腐蚀速度。
4. 聚乙烯套管法：将聚乙烯管套在钢管表面，形成一层保护膜，防止钢管与外界介质的直接接触，起到防腐的作用。
5. 砂浆涂层法：用特殊的混凝土砂浆将钢管进行涂覆，形成一层保护层，起到防腐的作用。
值得注意的是，在选择防腐方法时，要考虑钢管所处环境的特点和要求，选择相应的防腐方法，并进行定期检查和维护，以保证防腐效果。
埋地钢质管道聚乙烯防腐层技术标准_概述说明
埋地钢质管道聚乙烯防腐层技术标准概述说明1. 引言1.1 概述埋地钢质管道的聚乙烯防腐层技术标准是确保钢质管道长期运行安全可靠的重要标准之一。
该技术标准主要围绕聚乙烯作为管道表面防腐材料进行涂覆施工和质量检验等方面展开。
本文旨在对埋地钢质管道聚乙烯防腐层技术标准进行详细概述说明，包括其作用、重要性以及相关法规和规范等内容。
1.2 文章结构本文将按照以下结构进行阐述：- 引言：对文章的目的和内容进行概述，并介绍文章的结构。
- 埋地钢质管道聚乙烯防腐层技术标准：介绍埋地钢质管道聚乙烯防腐层技术标准的基本情况，包括其作用、重要性以及相关法规和规范。
- 聚乙烯防腐层技术标准的要点和要求：详细描述聚乙烯防腐层技术标准所涉及的钢质管道表面处理要求、聚乙烯涂层施工技术要点以及涂层厚度和质量检验标准等内容。
- 埋地钢质管道聚乙烯防腐层技术标准实施与监督管理：介绍在实际操作中埋地钢质管道聚乙烯防腐层技术标准的具体实施方法和监督管理措施，以及问题处理和改进措施。
- 结论：对现行埋地钢质管道聚乙烯防腐层技术标准进行总结评价，并对未来的技术标准展望提出建议。
1.3 目的本文旨在通过对埋地钢质管道聚乙烯防腐层技术标准的详细概述，让读者全面了解该技术标准的重要性、作用以及相关要求。
同时，本文还将介绍该技术标准的实施和监督管理措施，以期为相关领域从业人员提供指导和参考。
此外，本文还将对现行技术标准进行评价，并展望未来可能出现的改进方向。
通过本文的阐述，将提高埋地钢质管道聚乙烯防腐层技术标准的理论和实践水平，促进相关行业的发展与进步。
2. 埋地钢质管道聚乙烯防腐层技术标准2.1 聚乙烯防腐层的作用聚乙烯防腐层是一种常用的管道保护措施，它可以有效地防止埋地钢质管道在使用过程中受到腐蚀和损坏。
聚乙烯防腐层可以形成一层致密、耐化学物质侵蚀和机械损伤的隔离层，从而延长管道的使用寿命并提高其可靠性。
2.2 技术标准的重要性埋地钢质管道聚乙烯防腐层技术标准的制定和执行对于确保工程质量和安全具有重要意义。
《城镇燃气埋地钢质管道腐蚀控制技术规章》CJJ95
城镇燃气埋地钢质管道腐蚀控制技术规程CJJ95Technical specification for external corrosion control of buried steel pipeline for city gas1 总则1.0.1 为使城镇燃气埋地钢质管道（以下简称管道）腐蚀控制工程达到统一标准、合理设计、规范施工、科学管理的目的，制定本规程。
1.0.2 本规程适用于城镇燃气埋地钢质管道外腐蚀控制工程的设计、施工、验收和管理。
1.0.3 腐蚀控制工程应做到技术可靠、经济合理、保护环境；并应不断采用新技术、新设备、新材料、新工艺，满足腐蚀控制要求，提高经济效益、环境效益和社会效益。
1.0.4 管道腐蚀控制工程除应符合本规程外，尚应符合国家现行有关标准的规定。
2 术语2.0.1 腐蚀corrosion金属与环境介质间的物理——化学相互作用，其结果使金属的性能发生变化，并常可导致金属、环境或由它们组成的作为部分技术体系的功能受到的损伤。
2.0.2 腐蚀速率corrosion rate单位时间内金属遭受腐蚀的质量损耗量或深度损耗量，常以mm/a或g/m2·h表示。
2.0.3 腐蚀控制corrosion control人为改变金属的腐蚀体系要素，以降低金属的质量损耗和对环境介质的影响，保障管道的服役功能。
2.0.4 腐蚀电位corrosion potential在开路条件下，处于电介质中的腐蚀表面相对于参比电极的电位，也称为静止电位（rest potential）、开路电位（open-circuit potential）或自然腐蚀电位（freely corroding potential）。
2.0.5 防腐层coating涂覆在管道及其附件表面上，使其与腐蚀环境实现物理隔离的绝缘材料层。
2.0.6 漏点holiday防腐层的不连续处（孔），导致未被保护的表面暴露于环境中。
2.0.7 电绝缘electrical isolation管道与相邻的其他金属物或环境物质之间，或在管道的不同管段之间呈电气隔离的状态。
埋地钢管外防腐等级
埋地钢管外防腐等级
埋地钢管的外防腐等级通常取决于管道所处的环境条件和要求
的使用寿命。
常见的外防腐等级包括以下几种：
1. 一般环境下的防腐等级，对于一般的埋地使用，一般会采用
一些基本的外防腐措施，如使用防腐漆或者喷涂防腐材料进行处理。
2. 高腐蚀环境下的防腐等级，如果管道所处的环境具有较高的
腐蚀性，比如潮湿、高盐度或者化学腐蚀性较强的地区，就需要采
用更高级别的防腐措施，如使用环氧涂层、聚乙烯外包覆等专业防
腐材料进行处理。
3. 特殊要求的防腐等级，有些工程可能对防腐要求有特殊的规定，比如需要抗菌防腐、耐高温防腐等特殊性能，这就需要根据具
体要求选择相应的防腐等级和材料。
总的来说，埋地钢管的外防腐等级需要根据具体的使用环境和
工程要求来确定，以确保管道在使用过程中能够长期保持良好的防
腐性能，延长使用寿命。
埋地管道防腐层检测技术
上世纪 90 年末，东北输油管理局与邮电部第五研究所结合我国输油行业的管理模式，完成 了长输管线上以测量单元管段防腐绝缘电阻、评价防腐层完好状况方法的研究。该方法是将一 可变频率电信号施加到待测管道的一端，从另一端检测信号的衰减幅度，通过调节信号的频率 使信号衰减达到一定范围（23dB）时，根据信号频率的高低来推 断防腐层绝缘电阻值，因此称为“变频—选频法”。此方法被列 入石油天然气公司的 SY/T5919-94 标准，为我国管道防腐层评价 的后续工作奠定了基础。变频-选频测量方法特点是：适合于长输 管道的检测，具有使用简便，检测费用较低等优点；但该方法对 操作人员要求较高，在使用之前需设定一些参数，较为复杂；所 需与测量仪配合的设备较多；只能对单元管道（通常为 1km）及 有测试桩的管道进行绝缘电阻测量，无法判断破损点位置；当管 段中有支管、阳极时须通过开挖检测点来分段检测。
1.3.2、管－地回路的等效电路模型
当在管道和大地之间施一交流信号时，用 电路理论分析电流信号在回路过程中的传输过
2
防腐层检测系统及其应用
程，则必须把这一回路进行电路等效，即建立有效的电路模型。实际上，可以把管－地回路看 成一个分布参数电路，基本参数可归结为纵向分量阻抗和横向分量导纳。考虑大地电阻和电容 的影响，可以对管地回路中的一个微分段作图 1 所示的等效。图中: R 表示管道的纵向阻抗，L 表示管道电感，Gs 表示土壤的内阻抗，G 表示为管道防腐层横向漏电导纳，C 表示管道的分布电 容。在理论上，在一定的测量范围内，可以把原本并不均匀的参数看成均匀地分布于回路的每 一微段之中，电路模型得以大为简化。
3
防腐层检测系统及其应用
传输距离有限，大多数情况下传输线处于匹配状态，由于反射波不存在，除未竣工管道或靠近 绝缘法兰的管段等特殊情况外，通过入射波传输的功率全部被负载吸收，大部分情况下管道的 长度远大于检测信号的有效传输距离，都可以看成是无限长的。 2) 管道纵向电阻未能考虑交流信号的因素 在求解 Rg 的过程中，准确计算管道的纵向电阻也很重要。钢管的磁导率很高，即便检测信 号频率不高时，交流信号的趋肤效应也不能忽略。简单地用管材的直流电阻不能正确反映交流 信号下的电磁参数。管材电磁参数受管径、壁厚以及管体成型方法（无缝、直缝、螺旋焊缝） 的制约相当明显；管道运行时间越长，其有效电磁参数与初始埋设时的差别也就越大。新模型 在这方面作了改进。 3) 土壤电阻率的影响不能忽略 使用过电流梯度法的人都会发现，管道埋设的土壤环境对检测电流衰减规律的影响显而易 见，不考虑土壤电阻的差异是不能有效地应用电流梯度法，完成管道的评估的。考虑土壤的导 电性对得到正确的评价结果至关重要。 4) 伴行管道的影响不可忽略 管道的埋地环境千差万别，目标管线附近存在伴行管线的情况并不少见。伴行管线与目标 管线的电磁耦合作用十分明显，它直接会以互感的方式影响管道的电感值。电感 L 不仅与管道 的有效电磁参数有关，而且还取决于管体直径以及管外围土壤介质的电磁参数变化情况。因此， 仅仅经验性地指定管道参数是难于得到符合实际的检测结果的，根据埋设条件选择评价参数是 必然的选择。

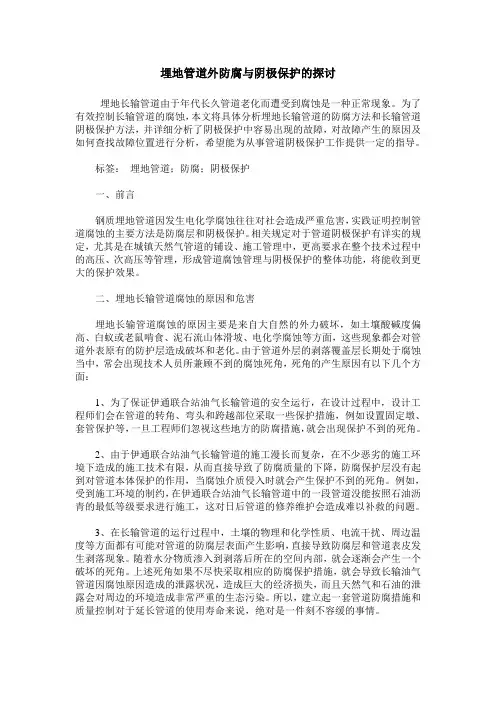

埋地管道外防腐与阴极保护的探讨
埋地管道外防腐与阴极保护的探讨埋地长输管道由于年代长久管道老化而遭受到腐蚀是一种正常现象。
为了有效控制长输管道的腐蚀，本文将具体分析埋地长输管道的防腐方法和长输管道阴极保护方法，并详细分析了阴极保护中容易出现的故障，对故障产生的原因及如何查找故障位置进行分析，希望能为从事管道阴极保护工作提供一定的指导。
标签：埋地管道；防腐；阴极保护一、前言钢质埋地管道因发生电化学腐蚀往往对社会造成严重危害，实践证明控制管道腐蚀的主要方法是防腐层和阴极保护。
相关规定对于管道阴极保护有详实的规定，尤其是在城镇天然气管道的铺设、施工管理中，更高要求在整个技术过程中的高压、次高压等管理，形成管道腐蚀管理与阴极保护的整体功能，将能收到更大的保护效果。
二、埋地长输管道腐蚀的原因和危害埋地长输管道腐蚀的原因主要是来自大自然的外力破坏，如土壤酸碱度偏高、白蚁或老鼠啃食、泥石流山体滑坡、电化学腐蚀等方面，这些现象都会对管道外表原有的防护层造成破坏和老化。
由于管道外层的剥落覆盖层长期处于腐蚀当中，常会出现技术人员所兼顾不到的腐蚀死角，死角的产生原因有以下几个方面：1、为了保证伊通联合站油气长输管道的安全运行，在设计过程中，设计工程师们会在管道的转角、弯头和跨越部位采取一些保护措施，例如设置固定墩、套管保护等，一旦工程师们忽视这些地方的防腐措施，就会出现保护不到的死角。
2、由于伊通联合站油气长输管道的施工漫长而复杂，在不少恶劣的施工环境下造成的施工技术有限，从而直接导致了防腐质量的下降，防腐保护层没有起到对管道本体保护的作用，当腐蚀介质侵入时就会产生保护不到的死角。
例如，受到施工环境的制约，在伊通联合站油气长输管道中的一段管道没能按照石油沥青的最低等级要求进行施工，这对日后管道的修养维护会造成难以补救的问题。
3、在长输管道的运行过程中，土壤的物理和化学性质、电流干扰、周边温度等方面都有可能对管道的防腐层表面产生影响，直接导致防腐层和管道表皮发生剥落现象。
埋地管道外壁防腐措施
埋地管道外壁防腐措施引言：埋地管道外壁防腐是一项重要的工程措施，它能够保护管道免受外界环境的侵蚀和损坏，延长管道的使用寿命。
本文将从防腐的目的、常用的防腐措施以及施工注意事项等方面进行探讨，旨在为读者提供一些有关埋地管道外壁防腐的相关知识。
一、防腐的目的埋地管道外壁防腐的主要目的是防止管道受到土壤、水分、化学物质等外界因素的侵蚀，从而减少管道的损坏和泄漏的风险。
外壁防腐还可以提高管道的耐久性和稳定性，减少维修和更换的频率，降低了运营成本。
二、常用的防腐措施1. 防腐涂层：防腐涂层是最常见的管道防腐措施之一。
常用的防腐涂层材料有环氧树脂、聚氨酯、聚乙烯等。
防腐涂层具有优异的耐腐蚀性能和粘附力，能够有效地隔离管道与外界环境的接触，防止腐蚀物质侵入管道。
2. 石棉水泥保护层：石棉水泥保护层是一种常用的管道防腐措施，它具有良好的耐腐蚀性和耐磨性。
石棉水泥保护层可以有效地保护管道免受土壤中的酸碱等化学物质的腐蚀，延长管道的使用寿命。
3. 防腐包带：防腐包带是一种环保、易施工的管道防腐措施。
它由聚乙烯材料制成，具有良好的耐腐蚀性和抗老化性能。
防腐包带可以将管道完全包裹起来，形成一层保护膜，有效地隔离管道与外界环境的接触，防止腐蚀物质的侵入。
4. 电渗防护：电渗防护是一种较为先进的管道防腐技术，它利用电流和电位的作用，将防腐材料导入管道内部，形成一层均匀、致密的保护膜。
电渗防护不仅能够防止管道外壁的腐蚀，还可以修复已经受损的管道，并提高管道的耐久性和稳定性。
三、施工注意事项1. 表面处理：在进行外壁防腐施工之前，需要对管道的表面进行处理。
表面处理包括除锈、清洗和打磨等工序，以保证防腐涂层或其他防腐材料的附着力和密封性。
2. 施工环境：防腐施工需要在相对干燥、无风、无雨的环境下进行，以保证防腐材料的施工效果。
施工过程中还需要注意防止杂质的混入，以免影响防腐效果。
3. 施工工艺：不同的防腐措施有不同的施工工艺，需要根据具体情况选择。
不锈钢埋地管道防腐处理方法
不锈钢埋地管道防腐处理方法
不锈钢埋地管道是一种高质量的管道，具有耐腐蚀、耐高温、高压等优越性能，深受企业和机构的信赖。
但是，在地下长期使用后，管道会受到一定的环境和化学反应的影响，导致外表面的层层腐蚀，甚至会引发安全事故，因此需要进行防腐处理。
下面，我们将介绍不锈钢埋地管道的防腐处理方法。
防腐处理方法：
1、玻璃钢防腐：玻璃钢防腐是一种常见的防腐材料，具有强防腐蚀性能和良好的耐用性，使用寿命长，不会腐蚀，不会碳化，是一种理想的防腐材料。
玻璃钢包覆管在不锈钢管道的外面，可以起到防潮、防腐蚀的作用。
2、环氧煤沥青防腐：环氧煤沥青防腐是一种常见的防腐材料，其具有强防腐蚀性和压力性能，可以有效地保护不锈钢管道，不受腐蚀和氧化。
3、无机防腐涂料：无机防腐涂料具有耐腐蚀、耐高温和高压等优越性能，可以有效地保护不锈钢管道。
此外，无机防腐涂料使用寿命长，耐用性强，不会发生老化。
4、搪玻璃防腐：搪玻璃是一种应用广泛的防腐材料，可以有效地防止金属受到腐蚀和化学反应的侵蚀，用搪玻璃对不锈钢管道进行防腐处理，可以保护管道免受腐蚀和污染。
5、化学防腐剂：化学防腐剂是一种常用的防腐材料，可以涂覆在不锈钢管道表面，起到强效的防锈和防腐作用，可以有效地将管道与外界环境隔开，防止氧化和腐蚀。
总之，不锈钢埋地管道在使用过程中，必须进行适当的防腐处理，以保证其正常运行并延长使用寿命。
选择防腐材料时，要充分考虑各种因素，如耐用性、防水性能、抗腐蚀性能等。
防腐处理时也需要注意掌握相应的技术要领，才能有效地为管道提供保护。
燃气埋地钢制管道外防腐层完整性检测的应用及探讨
燃气埋地钢制管道外防腐层完整性检测的应用及探讨摘要本文简要介绍了燃气埋地钢制管道外防腐层完整性检测的基本原理和方法，通过新、旧管道的完整性检测案例，叙述厂完整性检测的过程，并分析了需要注意的因素和存在的问题，提出了解决外防腐层完整性检测的一些建议，希望对今后其他类似工程提供一定的参考。
关键词完整性检测外防腐层埋地钢制管道1 前言《城镇燃气埋地钢质管道腐蚀控制技术规程》CJJ／T95-2003中第5.3.5条“防腐管回填后必须对防腐层完整性进行检测”是强制性条文。
防腐涂层完整性检测是在埋地燃气管道回填后，采用专用设备在地面对涂层综合性能进行检测，科学、准确、经济地对外防腐层破损缺陷定位，对缺陷大小程度分类统计，掌握外防腐层状况，并为防腐层破损部位的修复提供指导，保证涂层的完整性及完好性。
2 完整性检测的主要方法燃气管道外防腐层完整性检测的方法很多，比较常见的主要包括以下两类。
2.1 电压法基本原理：当一个交流信号加在金属管道上时，在防护层破损点便会有电流泄漏人土壤中，这样在管道破损点和土壤之间就会形成电位差，并在破损点的正上方辐射的信号最强，可用仪器在埋设管道的地面上检测到这种电位变化，从而发现管道防腐层的破损点。
电压法包括标准管／地电位法、密间隔管地电位法（CIS，CIPS）、直流电压梯度法（DCVG）、变频—选频法、电位差法、近电位勘测法等。
2.2 电流法基本原理：由发射机向管道发射某一频率的信号电流，电流流经管道时，在管道周同产生一相应磁场，当管道完好时，无电流流失现象或流失较少，在管道周围产生的磁场比较稳定；当防护层破损或老化时，在破损处就会有较大的电流流失现象，随着管道的延伸，其在管道周围磁场的强度就会减弱。
与前面检测的电流读数进行比较，发现明显陡降，可以对外防腐层破损点进行实时定位。
检测人员在管道上方用地面专用仪器对管道周围的磁场进行接收处理，可以直接读出该处管道数据和管道深度。
电流法包括皮尔逊法（PEARSON）、管中电流法（PCM）、C扫描（C-SCAN）、间歇电流法等。
在役埋地管线外防腐层的性能测定与防腐等级评估
在役埋地管线外防腐层的性能测定与防腐等级评估前言对油气管道的外防腐层情况进行定期的性能测定，准确掌握在役埋地管道防腐层的工作状态，对及时发现和消除事故隐患，保证长期安全生产，避免重大事故发生都有着重大的意义。
埋地管道的防腐层因多种原因产生缺陷，失去防腐效果，导致管道腐蚀，因此，有计划地开展管道防腐层检测和修复工作十分重要。
根据检测结果对管道防腐层进行评价，可为管道防腐层的使用、修复和更换提供科学依据。
管道防腐层检测也是管道安全评价以及完整性管理的重要内容。
管道防腐层检测技术防腐绝缘层是埋地管道腐蚀控制技术中最重要的组成部分。
防腐绝缘层的质量关系到管道的使用寿命，也是管道运行中必须关注的问题。
目前使用的管道防腐绝缘层种类较多，在检测项目及检测手段上也不尽相同。
现在的集输管道仍以石油沥青玻璃布为主，它以检测防腐绝缘层的连续性、厚度、粘结力、绝缘电阻等性能为主，其中绝缘电阻是综合反映防腐绝缘层状况的重要指标，该项指标不仅与防腐材料有关，而且与施工质量有关。
施工中对防腐绝缘层的任何损坏或防腐材料老化以及防腐结构发生浸水、剥离、破损、开裂等现象，都将表现为绝缘电阻下降。
目前，随着新型检测仪器的出现，防腐绝缘层绝缘电阻已实现了不开挖的地面检测，这将为制定大修或更换防腐绝缘层管段提供科学依据[1]。
目前管道防腐层的检测方法中应用较多的是多频管中电流法与地面电场法的联合使用。
多频管中电流法的整套设备由英国雷迪公司生产的RD-PCM检测仪和天津嘉信技术工程公司研制的管道防腐检测数据处理系统GDFFW 5.1两部分组成。
PCM是Pipeline Current Mapper的简称，即多频管中电流法，主要是测量管道中电流衰减梯度，因此也叫电流梯度法。
PCM系统主要由一台发射机、一个接收机和一个A字架组成，多频管中电流法是由PCM发射机向管道施加多个频率的电流信号，使用接收机接收相同频率的电流衰减信号，该设备不受管道埋深的限制，追踪检测管道的信号电流，能自动存储检测数据。
