电动防爆球阀一、电动防爆球阀概述Q941F电动防爆球阀由球阀与3410电动执行器构成，以220V交流单相电源作为驱动电源，接受来自计算机调节器或操作器的4-20mADC，或者1-5VDC输入信号来运转的电动防爆球阀，防爆等级为ExdIIBT4也可以做ExdIICT6。
球体密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。
顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。
电动防爆球阀（配341O电动执行器）电动防爆球阀（配YXQ电动执行器）二、电动防爆球阀设计标准1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
三、电动防爆球阀主要零部件材料四、电动防爆球阀配用YXQ系列技术参数YXQ-060 600 26/31 φ35 90 3.65 1.60 0.60 0.59 13.5 24 YXQ-080 800 31/37 φ45 180 4.10 2.15 0.85 0.79 16.5 29 YXQ-120 1200 31/37 φ45 180 4.20 2.35 0.87 0.81 16.5 29 YXQ-200 2000 93/112 φ65 180 4.10 2.15 0.85 0.79 49.5 78 YXQ-300 3000 93/112 φ65 180 4.20 2.35 0.87 0.81 49.5 78 3410电动执行器接线图：五、电动防爆球阀主要外形尺寸PN16电动防爆球阀外形尺寸公称通径L D D1 H1 H2 H3 D215 112 95 65 48.5 120 322 26020 120 105 75 51.5 120 325 26025 128 115 85 55 120 333 26032 150 135 100 67.5 155 427 29040 170 145 110 72.5 155 448 29050 180 160 125 72.5 155 456 29080 200 195 160 100 165 535 380100 230 215 180 110 165 568 380125 356 245 210 152 165 635 380PN64电动防爆球阀外形尺寸电动三通球阀电动防爆三通球阀二、电动三通球阀介质流向原理三通球阀分L型和T型，介质流通方向见下图。
L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
三、电动三通球阀电气参数电动执行器类型：可选PSQ、3810R、DTR角行程执行机构。
防爆型选3810系列。
技术参数和性能：请参阅对应的执行机构和阀门定位器的说明书。
控制精度：0.1%~3.1%可调。
接受控制信号：0~10mA.DC、4~20mA.DC或1~5V.DCv 按键选择：1、输入信号中断时：“中断”模态（开、停、关）2、正逆动作选择3、控制精度选择。
电动装置全开、全闭位置自动定位标定，方便准确。
按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。
输出电动装置位置信号：4~20mA.DC对应电动装置全闭、全开。
四、电动三通球阀性能规范五、电动三通球阀主要零件材料ASTM A1942HA194-8 A194-8六、电动三通球阀主要外形尺寸公称压力或压力级公称通径尺寸（mm）mm in L L1 D D1 D2 b z-ΦdPN1.6MPa 15 130 65 95 65 45 14 4-14 20 150 75 105 75 55/58 14/16 4-14 25 160 80 115 85 65/68 14/16 4-14 32 180 90 135/140 100 78 16 4-18 40 200 100 145/150 110 85/88 16 4-18 50 230 115 160/165 125 100/102 16/18 4-18 65 290 145 180/185 145 120/122 18 4-18 80 310 155 195/200 160 135/138 20 4-18注：1、表中以分数表示者，分子为JB/T74~90系列2尺寸（等同于原机标JB74~90-59的尺寸），分母为JB/T74~90系列1、GB9112~9131（PN1.6、2.5、4.0Mpa）及HGJ44~76尺寸。
2、表中以分数表示者，分子为ANSI B16.5尺寸，分母为GB9112~9131、SH3406尺寸。
电动V型调节球阀一、电动V型调节球阀概述电动V型调节球阀工作原理和技术介绍2009-02-16 13:20电动V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。
其主要特点是：（1）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；（2）具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；（3）防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；（4）当阀门关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。
采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
执行机构根据用户要求配置电子式电动执行机构或GTX、AL等气动活塞式执行机构。
调节阀用于调节介质的流量、压力和液位。
根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。
调节阀分电动调节阀、气动调节阀和液动调节阀等。
调节阀由电动执行机构或气动执行机构和调节阀两部分组成。
调节并通常分为直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。
流通能力Cv是选择调节阀的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h。
调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。
调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种。
三种注量特性的意义如下：1等百分比特性（对数），等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。
所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。
（2）线性特性（线性），线性特性的相对行程和相对流量成直线关系。
单位行程的变化所引起的流量变化是不变的。
流量大时，流量相对值变化小，流量小时，则流量相对值变化大。
3）抛物线特性，流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。
从上述三种特性的分析可以看出，就其调节性能上讲，以等百分比特性为最优，其调节稳定，调节性能好。
而抛物线特性又比线性特性的调节性能好，可根据使用场合的要求不同，挑选其中任何一种流量特性。
二、电动V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。
ZAJV电动V型球阀，由YXR、PSQ电动执行机构和V型球阀组成，是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。
电动V型球阀V型切口球面板在增大调节比的同时，在截流时对密封环还有剪切作用，因此适用于要求大调节比的控制系统，以及对含纤维质流体、料浆类流体的控制。
电动V型球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
电动V型球阀（法兰式）电动V型球阀（对夹式）二、电动V型调节球阀阀体部分技术参数直通两体式铸造 V 型球阀 DN25～200型式直通整体式铸造 V 型球阀 DN250～300公称通径DN25、32、40、50、65、80、100、125、150、200、250、300公称压力ANSI 150、300 Lb；JIS 10、20 K；PN1.6、2.5、4.0MPa连接形式法兰连接：RF、FM，标准按 ANSI B16.5；JIS B2201；HG20596（或 GB9113-2000）WCB / SCPH2，WC6/ SCPH21，WC9/ SCPH32，CF8 / SCS13A，CF8M / SCS14A 阀体材质阀体、阀内件材料的组合及工作温度范围请参阅表 1 使用温度常温型：-29～+150℃高温型：+150～+450℃填料常温型：楔型聚四氟乙烯填料高温型：柔性石墨成型填料与执行机构连符合 ISO 5211/1～5211/3-1982接三、电动V型调节球阀阀内件部分技术参数四、电动V型调节球阀电动执行机构标准规格重量 4.5kg 7.8kg 8.5kg 20kg 21kg 22kg 本体材质铝合金压铸配线接口PF 1/2×2 塑料防水接头五、电动V型调节球阀主要零件材料及内部结构本体材质为碳钢1 底座WCB LCB WC92 阀体WCB LCB WC93 下阀轴2Cr13 2Cr13 2Cr13PTFE/PPL4 密封圈PPL5 V球CF8 CF8M CF3M6 上阀轴2Cr13 2Cr13 2Cr137 填料柔性石墨/PTFE8 填料压盖WCB LCB WC99 压板WCB LCB WC9本体材质为不锈钢1 底座CF8 CF8M CF3M2 阀体CF8 CF8M CF3M3 下阀轴304 316 316L4 密封圈PTFE/PPL5 V球CF8 CF8M CF3M6 上阀轴304 316 316L7 填料柔性石墨/PTFE8 填料压盖CF8 CF8M CF3M9 压板CF8 CF8M CF3M注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置六、电动V型调节球阀KV值及流量特性公称通径（mm）25 32 40 50 65 80 100 125 150 200 250 300 阀座直径（mm）28 31 37 40 53 66 89 104 130 173 212 255 流量系数 Kv 30 35 56 90 140 230 387 600 965 1567 2400 3900 电动V型调节球阀调节特性图七、电动V型调节球阀外形尺寸电动V型球阀外型尺寸图（法兰式）电动V型球阀外型尺寸（对夹式）电动V型调节球阀结构图公称通径（mm）外形尺寸（mm）执行机构重量（kg）Ah1 h2 h3 h4 H1 H2 øDn×øc①②①②①②①②25 165 165 114 136 12 265 212 348 704×ø104×ø10 Unic-10 Unic-108.1 9.232 178 180 114 136 12 265 212 348 70 9.1 10.3 40 165 190 152 176 15 305 257 386 70 12.5 1550 178 216 160 200 15 315 279 409 704×ø12 Unic-20 15 20.565 190 241 187 228 16 368 349 487 1024×ø12 Unic-40 Unic-40 25 3080 203 283 193 230 20 370 354 494 102 35 40.6100 305 305 209 250 16 390 393 533 1024×ø1450 55 125 356 381 269 312 28 482 485 555 136×116 4×ø14 Unic-60 Unic-100 103 113①压力等级为ANSI 150 Lb；JIS 10 K；PN1.6MPa②压力等级为ANSI 300 Lb；JIS 20 K；PN2.5、4.0MP。
胶管阀
6.4 9.6 7.0 7.04
10.0 15.0 11.0 11.0
16.0 24.0 18.0 18.0
三、主要零件材料及性能 阀体 阀座 阀芯 阀杆 阀杆螺母 球墨铸铁 45# 球墨铸铁
衬胶 橡胶
填料
工作温度
适用介质 矿浆 腐蚀性 介质
增强柔性石墨 小于 120℃
电子信箱：cuijins@
电子信箱：cuijins@
垂询热线：13956181710
金镖机械
争创一流
2. ZSX-D 型电动胶管阀 可以根据用户选配的电动执行机构定制连接尺寸。
规格 DN32 DN50 DN80 DN100 DN125 DN150 DN200
L 125 180 280 360 445 490 540
电子信箱：cuijins@
垂询热线：13956181710
金镖机械
争创一流
安装连接尺寸：
DN DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200
L 100 125 150 180 225 250 300 325 425 500 550
规格 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 DN700 DN800
L 95 100 125 145 180 220 280 360 445 490 540 610 730 910 1040 1190 1360 1620 1890 2160
D 90 100 120 130 165 185 200 220 250 285 340
卫生级阀门
执行机构型式：多弹簧式膜片执行机构 膜片材料：乙丙橡胶夹尼龙 弹簧范围：1.5～3kg/cm2（0.15～0.3MPa） 气源接口：M16×1.5 环境温度：-30～+70℃ 阀体型式：气开式或气关式
气动薄膜卫生级调节阀概述： ZTRS(ZRS-10K)气动卫生型调节阀适用于各种压力、温度、流量等物理量调节，如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具 有结构紧凑、装拆方便、调节精度高等优点，尤其是在压降损失小、流量大、可调范围广、流量精度高，完全符合 IEC534-1-1978 标准。阀门泄漏量符合 ANSIB16.104 标准，调节阀配用不同的多弹簧执行机构，输出力大。
快装式卫生级蝶阀规格尺寸：
规格（ISO） 20 25 32 38 51 63 76 89 102 108 133 159
螺纹式卫生级蝶阀规格尺寸：
规格（SMS） 25 32 38 51 63 76 89 102
焊接式卫生级蝶阀规格尺寸：
A
B
D
L
H
Kg
66
78
50.5
130
82
1.35
66
78
50.5
卫生级不锈钢隔膜阀
一、产品[卫生级不锈钢隔膜阀]概述： 产品名称:卫生级不锈钢隔膜阀 规格型号:1-6″ DN15-125 连接形式 快装、焊接、螺纹（供选） 应用 啤酒、制药、乳品、饮料、管路管道工程、机械制造商、化工业等。 材质:不锈钢 304 和 316L
规格 （DN）
15 20 25 32 40 50
零件名称 阀体 蝶板
阀门技术规范
2.3.7焊接球阀、法兰球阀球阀能做到与管道同寿命, 能安全无故障运行20年以上,其中阀体内的球体密封结构要求无需检修且寿命不少于25年。
球阀的球体应采用实球体锻造加工而成，禁止采用空心组合球体、半球体球阀，不得采用缩颈球阀。
焊接球阀与管道采用焊接连接。
各种规格的接口尺寸要符合《普通流体输送管道用埋弧焊钢管》（SYT 5037-2012）、《输送流体用无缝钢管》（GB/T8163-2008）和《低压流体输送用焊接钢管》（GB/T3091-2015）中的要求。
阀门端口接管不得小于相连接管道的壁厚。
采用双活塞效应的阀座圈，具有双向双密封功能。
除阀体和阀盖部分以外，阀颈部分也需要采用阀颈焊接的形式，以减少泄露点。
固定轴或底板支撑部分需采用焊接的形式，以减少底部外泄露的可能。
阀杆部位具有机械的防飞装置，在拆除压盖或顶法兰后，阀杆不会因内部压力而喷出。
加长杆最终长度按实际安装位置确定。
各阀门的内部结构应适用于阀门的使用条件，保证阀门的开启平稳，介质流动顺畅,可消除或降低汽蚀、冲蚀的产生。
阀门的外部结构应美观、紧凑、实用，占地小。
2.3.7.1主要技术参数连接方式：焊接压力等级： 2.5MPa设计温度： 150℃耐温：-25.5~150 ℃严密性：应为双向密封，在1.1倍设计压力下（2.75 MPa）进行严密性试验，泄漏量应满足ISO 5208或EN 12266-1 B级标准要求。
应设置可靠阀轴密封，防止阀杆处泄漏，在运行期间阀杆密封圈可在不停运时替换。
2.3.7.2设计结构焊接球阀、法兰球阀为专门为区域供热系统设计的开关型阀门，投标方应依照招标方提出的参数条件，选定满足要求的阀门，并提供阀门的规范。
所有阀门必须按ANSI B16.34、B31.1、API、FCI及ASTM等相关标准执行、选材、制造和试验。
阀门的设计应满足介质温度、压力、流向及严密性的要求，并满足系统开/关时间的要求。
泄漏等级按MSS-SP-61标准执行。
阀门基本参数
3615150（175）200（225）2550500600 7001800 22600280030001 2.54610162540641320400500 6408001000公称压力采用公制单位，有些国家采用英制单位。
公制压力单位是公斤力/厘米2，英制压力单位是磅/英寸2，它们之间的换算关系如下：1公斤力/厘米2=14.223磅/英寸21磅/英寸2=0.0703公斤力/厘米2应当指出，并不是在任何情况下阀门都可以在其公称压力下使用。
因为同一型号的阀门，可能应用于各种不同的工况，因而阀门的实际工作温度常常不同于基准温度。
由于阀门材料的机械性能（主要是强度），通常随着温度的升高而降低，所以若阀门的实际工作温度高于其公称压力的基准温度时，它的允许最大工作压力将相应降低。
阀门的温度压力表或升温降压表给出了各种阀体材料的阀门在不同工作温度下的允许最大工作压力，它是阀门设计和选用的基准。
还应说明，阀门的实际工作温度通常略低于介质温度（低温阀则略高于介质温度），而且阀门各零件的温度也不相同。
应用温度压力表时可按介质温度选取。
•一、阀门基础1．阀门基本参数为：公称压力PN 、公称通经DN2．阀门基本功能：截断接通介质，调节流量，改变流向3．阀门连接的主要方式有：法兰、螺纹、焊接、对夹4．阀门的压力——温度等级表示：不同材质、不同工作温度下，最大允许无冲击工作压力不同5 a管法兰标准主要有两个体系：欧州体系和美州体系。
b两个体系的管法兰连接尺寸完全不同无法互配；以压力等级来区分最合适：欧州体系为PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa;美州体系为PN1.0(CIass75)、2.0( CIass150)、5.0( CIass300)、11.0 (CIass600)、15.0( CIass900)、26.0( CIass1500)、42.0( CIass2500)MPa。
阀门技术参数

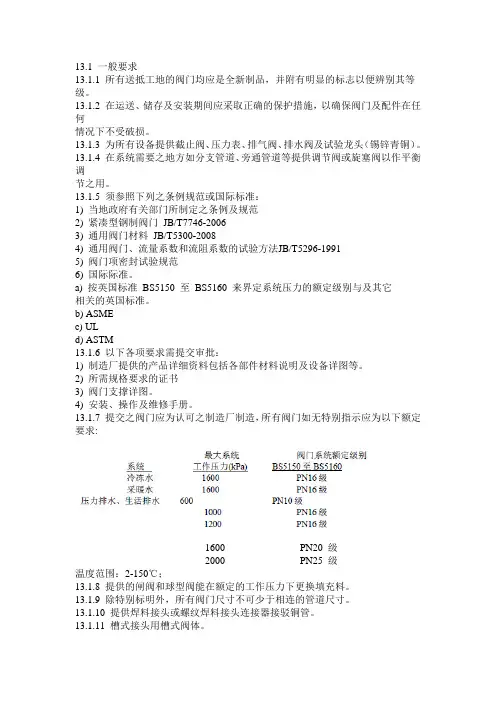

13.1 一般要求13.1.1 所有送抵工地的阀门均应是全新制品，并附有明显的标志以便辨别其等级。
13.1.2 在运送、储存及安装期间应采取正确的保护措施，以确保阀门及配件在任何情况下不受破损。
13.1.3 为所有设备提供截止阀、压力表、排气阀、排水阀及试验龙头（锡锌青铜）。
13.1.4 在系统需要之地方如分支管道、旁通管道等提供调节阀或旋塞阀以作平衡调节之用。
13.1.5 须参照下列之条例规范或国际标准：1) 当地政府有关部门所制定之条例及规范2) 紧凑型钢制阀门JB/T7746-20063) 通用阀门材料JB/T5300-20084) 通用阀门、流量系数和流阻系数的试验方法JB/T5296-19915) 阀门项密封试验规范6) 国际际准。
a) 按英国标准BS5150 至BS5160 来界定系统压力的额定级别与及其它相关的英国标准。
b) ASMEc) ULd) ASTM13.1.6 以下各项要求需提交审批：1) 制造厂提供的产品详细资料包括各部件材料说明及设备详图等。
2) 所需规格要求的证书3) 阀门支撑详图。
4) 安装、操作及维修手册。
13.1.7 提交之阀门应为认可之制造厂制造，所有阀门如无特别指示应为以下额定要求:1600 PN20 级2000 PN25 级温度范围：2-150℃；13.1.8 提供的闸阀和球型阀能在额定的工作压力下更换填充料。
13.1.9 除特别标明外，所有阀门尺寸不可少于相连的管道尺寸。
13.1.10 提供焊料接头或螺纹焊料接头连接器接驳铜管。
13.1.11 槽式接头用槽式阀体。
13.1.12 须提供带有螺孔系耳阀体的蝶型阀门，以作系统隔离。
13.1.13 所有供本工程使用的阀门和配件均必须为不含石棉物质的产品。
13.2 闸阀13.2.1 50 毫米及以下：青铜阀体及实心楔形闸板、不升降阀杆和连接阀帽作线扣连接。
13.2.2 65 毫米及以上者：铸铁阀体、青铜座环及实心楔形闸板、不升降阀杆和法兰接头。
阀门技术协议模板
第二卷：技术协议XXXXX有限公司*********************项目阀门系统设备甲方：XXXXX有限公司（盖章）乙方：*****************有限公司（盖章）签订地点：石家庄高新区签订日期：2016年12月07日一、总则1.1概述：本技术协议书适用于************************项目阀门系统设备，阐述了对上述设备在设计、制造、检验、供货及运输保护等的最低要求。
1.2乙方的职责：1.2.1乙方严格按照本技术协议的要求提供设备及材料。
如果没有得到甲方书面认可，例外项、背离项和替换都将是无效的。
1.2.2乙方对该项目提供的阀门设备的设计、制造、供货、检查和试验负有全部责任，保证所提供的设备满足有关技术标准、规范的要求。
二、设备技术性能、参数：单层棒条阀二台技术参数电液动扇形闸门二台技术参数电动插板门一台技术参数电子式电动调节碟阀二台技术参数电动通风蝶阀三台技术参数电动蝶阀一台技术参数电液动平板闸阀DYLV-0.6一台技术参数单层棒条阀一台技术参数圆形单层单门重锤锁风阀DaSzFy-1一台技术参数电子式电动调节碟阀二台技术参数手动扇形闸门一台技术参数三、供货范围：单层棒条阀设备供货范围电液动扇形闸门设备供货范围电动插板门设备供货范围电子式电动调节碟阀设备供货范围电动通风蝶阀设备供货范围电动蝶阀设备供货范围电液动平板闸阀DYLV-0.6设备供货范围单层棒条阀LBI-400×400设备供货范围圆形单层单门重锤锁风阀DaSzFy-1设备供货范围电动蝶阀设备供货范围手动扇形闸门设备供货范围电气描述：乙方配现场控制箱，控制箱防护等级IP54，乙方提供控制箱至设备之间的线缆。
四、常规易损件明细表：单层棒条阀电液动扇形闸门电动插板门电子式电动调节碟阀电动通风蝶阀电动蝶阀电液动平板闸阀DYLV-0.6圆形单层单门重锤锁风阀DaSzFy-1五、随机备品备件明细表：以下备品备件为随机备品备件由厂家免费提供六、设备随机资料清单：单层棒条阀电液动扇形闸门电动插板门电子式电动调节碟阀电动通风蝶阀电动蝶阀电液动平板闸阀DYLV-0.6电液动扇形闸门单层棒条阀LBI-400×400圆形单层单门重锤锁风阀DaSzFy-1七、设备制造通用技术标准：电机基本技术要求GB755；电机外客防护等级技术标准GB4842﹒1-85；旋转电机基本技术要求GB755–87；火焰切割件应符合JB/T5000.2-1998《火焰切割件通用技术条件》；焊接件应符合JB/T5000.3–1998《焊接件通用技术条件》；气焊手工电弧及气体保护焊焊缝坡口的基本形式与尺寸应符合GB985技术标准涂装应符合JB/5000.10–1998《涂装通用技术条件》；防锈漆应符合GB4879–85的有关规定；包装应符合JB/T5000.13–1998《包涂装通用技术条件》。
阀门尺寸表
50 243 64 灿180 200 I1.O 4-14 125 4-1S 125 4-18 65 21/2 4& 70 ?21 180 200 130 4-U145 4-1S 145 4-18 80 3 46 83 M6180 200 150 4*18 1.60 8-1S 16D 8-18 100 452 105 387 180 200 170 4r-18 1.80 8-18 180 8-18 (2) 56 11.5 411 180 2∞迎8-18 210 8-18 210 8-18150 200 68S660137164447S72270270280280,2252808-188-18240尊58-228-2224f1.2更8-2212-22250 1.Q 68 206 646 270 280 335 12-18 350 12-22 355 1226 300 1278 230 738 380 420 355 12-22 400 12-22 410 12-26 320 14 78 248 7d1. 380 420 445 12-22 460 16-22470 16-24的O450 161.S10211428?320877P384504SO4704m例55016-2216-225155651&2620-265255SS16-3020-30500 20 127 343 的3 480 490 600 20-22 620 20-26 65. 20-33 600 24 154 413 1131 480 490 405 20-26 725 20-30 77D 20-36 700 28 165 4-78 147& &40 &60 310 24-26 840 24-30 840 24-3& 8C0 32190 525 1533 6却660 320 24-30 950 24-33 950 24-39 POO 36 203 585 1655 750 860 1020 24-30 10iθ28-33 1050 28-39 1.OOC 40 216 &40 1765B50 900 1120 28-30 I1.M 28-36 11.70 28-42 1.200 48 1995850 河口1340 32-33 1380 32-39 13?0 32-481.40T 56 231.O IOQQ 925 1540 3S-36 1590153(5-42ιπι' 3O-4S1600 64 318 1030 2595 I(XX) 925 1760 +0-36 1820 1820 40-56 1800 72 356 1140 2810 HOT 980 1970 4A-3Q2021 444S 犯口A4-56 200C 80 406 1250 31.AC Hf1.O 980 2180 48-42 2230 *8-48 2230处62三、产品尺寸五、产品尺寸橡胶接头规格尺寸公不尔彳主 端部外径中央至一面 CentertoEnd中央.宝山心 Centertocenter芍面至维面 BacktoFaceNomina1. DiameterDNNPS15 1/2 NQ3MoutsideD1.iamietera1.Beve1.A 系列 b^∙"j11SeriesAB21.3 IBN&专 N5450头45°E1.bOA长半径1.ong Radius16 -IO 长半径1.ong Radius38 30 300头日EX>例力"ΓI'Short RadIius长半径1.ong Radius 76 76rfon1uuT6. 18O a E1.t>DW长半夜 /A 壬三Short 手? RadiusUJ1.ong •49 51K 短半径£案列.Shctr1.RadiusN5 1 337 32 Z2 36N5 76 51 &G 41 32 1.1/4 42.4 3B 25 日B 32 ©5 64 70 52 40 1.1/2 46.3 45 29 5736 114 76 S3 6250 2 G-0.3 57 35 7651 152 10N 106 ei65 2.1/276.1(73)7644 gs Gd 190 127 132 1DOeo3B825111476NNg152n>12190 3.1/2 101.6 - 57 12369 267 176 194 140 100 4 1143 ιos G4******* SO5 203 210 75g125 5 1397 133 79 190127 3s1. 254 262 197 1&0 6 1683 150 96 220152 457 305 313 257200 3 219.I1.Z19-1Z7 305203 610 406 414 313250 10 273V 273 159 3B1254 762 &O8 51B 3-911 300 12 323分325 1O457305 914 GIO 619 4.G.7 3&0 ∣4 S556 377 222 533S&G ©fi7 711 711 533400 16 a口行K 4Z& 254 161口406 1219 813 013 m□450 1e 457_2 47S zee 6BG457f1372 ?14 914 666500 20 50BQ 529 3-18 76250B ■15241016 1016 762 5&0 2255D - 343 838559 1S76 HIS ■111S S&B€0024 610 630 381 914610 1829 1219 1219 914 S&0 26 &&O - 4O& 991&60 19-82 1320700 20 711 72043S 10-67711 2134 1422 •750 30 762 - 470 11143762 2266 1524 - - 800 32 813 820 502 1219313 2438 1626 - - 850 34 864 - 533 1295864 2590 1728 - - 900 36 914 920 5€51372914 2744 1B28 -g5∙38 ■5- SOO 1I44S9G5 2896 1930 - - 1000 4□-1O1G 1020 S32 15241016 3D4B 2032 - - 10&D 42 io£7 - £60 16001067 3200 2134 - .・1100 44 1118 1120 696 16761118 3352 223611&0 46 1168 - 727 17531168 3406 23361ZOO48 IZZO 1220 759 1S291IZ19,3&5S 2440水泵设备减震器,水泵减震垫型水泵阻尼弹蓄减震器ZIApumpdainpingspringdamper以F图片由淞江集团找术部工程师提供!ZTA-12 120 钝168 75 5.4 60 767590 10 10 ZTA-1B 180 115 218 9.5 14 6G 767590 10 10 ZTA-25 250 153 28812.5 I? 60767590 10 10 2TA-40 400 2513 22 3 60767590 10 10ZIA-55 550 336680 30 21.6 707675 90 10 10 ZTA-80 800 545 1050 41 28.7 105 103 WO 120 12 10 ZTA-120 1200 1560 44 31 110 103 WO 19.12 10 ZTA-16C 1600 1150 2180 63 33 110 103 100 120 12 10ZIA-240 2r1600 3100 85 35.6 110 103 100 1O14 10ZTA-320 32CQ 2150 QQ 127 70 130 140 135 165 14 14 ZTA-460 4800 2950 5750 175 77 130 t40 135 165 14 14 ZTA-640 6400 4170 6300 1&0 125 130 140 135 165 14 14 ZTA-820 H 5300 10550 Z30 14Q 150 205 1?2 240 U 16 ZTA-IDOOInnn6050 12500 420170 150 205 1?2 240 16 14 ZTA-12B012000 8300 15600 560195 15Q 205192 240 16 16ZTA-150015000 8500 19500 600 220 150 205 192 240 16 1dZTA-200020000 10000 28000 800 290 150 205 1?2 240 1616 ZfA-270010000 6050 12500 1000 370 160 320 192 240 20/ZTA,350012800 S300 16500 1200 430 160 320 192 240 20/ ZTA-4A0015000 8500 1^500 600 220 160 320 192 2dQ 20/。
V型球阀
V型球阀是新一代高性能球阀，适用于Class150～Class600、PN16～PN100的各种管路上,V型球阀根据用户要求的不同,有两种不同的用途,一种是作为截断阀,用于截断或通管路中的介质,一种是作为调节阀,用于调节管路中介质的流量等参数。
截断型V型还需阀的驱动方式为手动、蜗轮蜗杆传动、气动和电动，调节型V型球阀的驱动方式为气动和电动。
通过选用不同的材质,V型球阀可分别适用于水、蒸气、油品、硝酸、醋酸、氧化性介质、尿素、糖浆等多种介质。
金属硬密封V型球阀的使用温度一般为≤250℃,特殊订货,金属硬密封V型球阀的使用温度为≤425℃（碳钢阀体）或≤540℃（不锈钢、铬钼钢、铬钼钒钢阀体），软密封V型球阀的使用温度一般为≤180℃（增强聚四氟乙烯阀座）。
V型球阀的连接方式为对夹连接和法兰连接。
二、特点1.V型球阀采用弹簧或圆柱弹簧加载的可动阀座结构,阀座与V型球不会产生卡住或脱离等问题,密封可靠,使用寿命长；2.V型切口的球体与金属阀座之间具有剪切作用,特别适用于含纤维、固体颗粒、料浆等介质；3.金属硬密封的球体与阀座密封面根据用户使用工况的不同,可分别采用喷焊镍基合金（硬度≥HRC60）、超音速喷涂钨钴合金（最高硬度≥HRC70）及特种硬化材料等多种先进工艺,适用于各种苛刻工况；4.全开时阀门流通能力大,压力损失小,且介质不会沉积在阀体中腔；5.结构紧凑,通用性强；6.截断型V型球阀密封性能好，可取代闸阀、截止阀及普通球阀等多种阀门；7.本阀具有精确调节并可靠定位功能，流量特性为近似等百分比，可调范围大，最大可调比为100:1。
V型调节球阀气动或电动V型球阀是一种转角为90度的旋转型调节阀。
它由气动或电动执行机构和V球阀体组件两部分组成。
其球芯是一个带有局部球面，其上开有V型缺口的特殊阀芯，最适宜控制纸浆、污水和含有纤维性介质，以及含有微小固体悬浮介质，关闭时V型开口与阀座之间具有剪切作用，可将纤维物料切断。
管道阀门图集(精)
管道阀门图集阀、压力表、排尽泵内空气,一个方向灵活盘动联轴器。
3、按照原操作规程,打开进水阀、循环阀,泵启动后打开出水阀。
这种启动方式有很大的缺陷, 首先,泵的平衡盘和平衡环是按照泵的额定出口压力设计的 (扬程为 550米。
当打开循环阀后, 泵的出口压力为 3-4MPa , 由于轴向力的作用, 转子以出口段向进口段串动, 加大了平衡盘的磨损。
实际上如果泵的出口压力超过额定值, 它也可推开平衡盘和平衡环, 液体随平衡管流进泵的进口, 平衡盘和平衡环建立新的平衡。
因此,启动泵时,不能打开循环阀。
4、泵启动并列后,检查振动、异响、压力、密封、电流值、轴承温升,严禁水泵在大流量低扬程参数下运行。
5、停泵时, 关闭进口压力表、出口压力表,缓慢关闭出口阀停泵,关进口阀。
二、泵使用中的巡检和点检 1、检查泵的振动,纵向必须≤ μm ,横向≤ μm 。
2、填料密封漏水 20-30滴 /分钟为宜, 保持轴套与填料的正常润滑和冷却。
检查时尤其要注意出水端的漏水不能超过 20-30滴 /分钟, 因为电机的风向是从进水端吹向出水端的, 虽然轴上有挡水环, 但也避免不了有水沿着轴向进入轴承室,影响轴承寿命。
3、轴承温度不得高于 70℃。
4、异响检查。
异响主要来自叶轮和口环的磨擦,有空气时的平衡盘与平衡环的磨擦,轴承的损坏联轴器注销的变形, 弹性圈的损坏, 听到连续响声须立即停泵检查。
5、压力和电流的检查。
压力和电流的摆动, 意味着流量变化,或者机械电气故障(压力 5.3-5.5MPa ,电流 170-180A ,当电流大于 190A 时,机械、电气故障有可能发生 6、联轴器间隙检查。
联轴器保持 5-7mm 的间隙,当间隙很小甚至没有时,轴向力会使电机轴承温度升高,烧坏电机轴承,此时应停泵检查平衡盘。
三、泵的检修 1、泵和电机的地脚螺栓和基础同时浇注,严禁二次灌浆。
、 2、泵本体除承受法兰螺栓的预紧力以外,不承受任何外加应力。
阀门外形尺寸
阀门外形尺寸
Q41F 型PN16~PN63 浮动软密封球阀
【产品用途】
Q41F 型PN16~PN63 浮动软密封球阀用于Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
【产品特点】
1、在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过
2、球阀旋转90°即可全关全开，启闭迅速。
与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装
【性能参数】
PN1.6MPa 主要连接尺寸及重量
PN2.5MPa 主要连接尺寸及重量
PN4.0MPa 主要连接尺寸及重量
PN6.4MPa 主要连接尺寸及重量
PN10MPa 主要连接尺寸及重量
产品说明
Q341F、Q341Y 型PN16~PN40 蜗杆传动球阀：蜗杆传动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强PTFE塑料（Q341F）、金属堆焊钴基（Q341Y），公称压力PN16~PN40，阀体材料为WCB、CF8、CF8M的球阀。
产品性能参数
Q341F、Q341Y 型PN25 蜗杆传动球阀主要外形及结构尺寸（mm）
主要外形和连接尺寸
