输电线路覆冰在线监测系统共12页

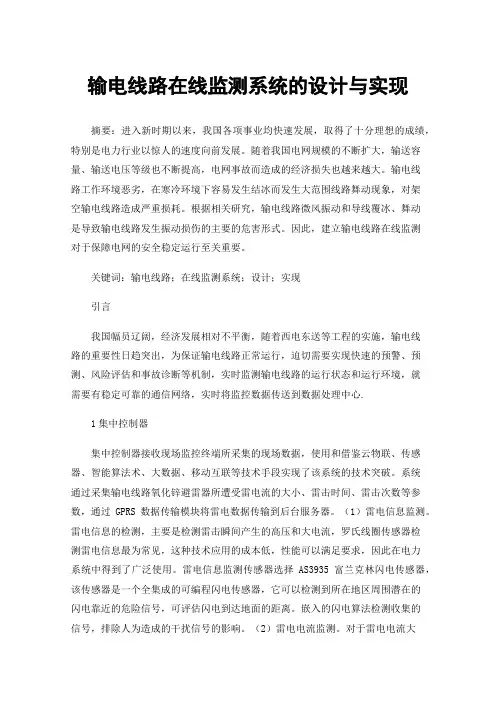

输电线路在线监测系统的设计与实现
输电线路在线监测系统的设计与实现摘要：进入新时期以来，我国各项事业均快速发展，取得了十分理想的成绩，特别是电力行业以惊人的速度向前发展。
随着我国电网规模的不断扩大，输送容量、输送电压等级也不断提高，电网事故而造成的经济损失也越来越大。
输电线路工作环境恶劣，在寒冷环境下容易发生结冰而发生大范围线路舞动现象，对架空输电线路造成严重损耗。
根据相关研究，输电线路微风振动和导线覆冰、舞动是导致输电线路发生振动损伤的主要的危害形式。
因此，建立输电线路在线监测对于保障电网的安全稳定运行至关重要。
关键词：输电线路；在线监测系统；设计；实现引言我国幅员辽阔，经济发展相对不平衡，随着西电东送等工程的实施，输电线路的重要性日趋突出，为保证输电线路正常运行，迫切需要实现快速的预警、预测、风险评估和事故诊断等机制，实时监测输电线路的运行状态和运行环境，就需要有稳定可靠的通信网络，实时将监控数据传送到数据处理中心.1集中控制器集中控制器接收现场监控终端所采集的现场数据，使用和借鉴云物联、传感器、智能算法术、大数据、移动互联等技术手段实现了该系统的技术突破。
系统通过采集输电线路氧化锌避雷器所遭受雷电流的大小、雷击时间、雷击次数等参数，通过GPRS数据传输模块将雷电数据传输到后台服务器。
（1）雷电信息监测。
雷电信息的检测，主要是检测雷击瞬间产生的高压和大电流，罗氏线圈传感器检测雷电信息最为常见，这种技术应用的成本低，性能可以满足要求，因此在电力系统中得到了广泛使用。
雷电信息监测传感器选择AS3935富兰克林闪电传感器，该传感器是一个全集成的可编程闪电传感器，它可以检测到所在地区周围潜在的闪电靠近的危险信号，可评估闪电到达地面的距离。
嵌入的闪电算法检测收集的信号，排除人为造成的干扰信号的影响。
（2）雷电电流监测。
对于雷电电流大小的精确监测采用罗氏线圈传感器HCT。
它专门应用于检测雷电电流的装置中，大量的使用到全球气象监测领域。
具有安装方便，线性好，动态范围大，瞬态反应突出，频率响应灵敏，无磁饱和、铁磁谐振等问题，无开路危险，无过载危险，体积小，重量轻，性价比高、微功耗的特点。
输电线路导线覆冰的国内外研究现状
输电线路导线覆冰的国内外研究现状摘要：架空线路是把发电厂变电站及用电设备连接起来，起着输送、分配电能的作用，因此架空线路是电力网的重要组成部分。
由于其暴露在野外，长期受到风吹日晒、严冬酷暑、污秽侵袭、雷电冲击及外部环境的影响，随时可能导致线路故障，影响安全用电。
严重时将会导致大面积停电事故。
架空配电线路点多、面广、线长，运行环境差，绝缘水平低，外界因素的作用和气候的干变万化易对线路的安全运行造成影响。
本文分析了国内外线路覆冰问题的现状，并提出了相关的解决方案。
关键词：输电线路；覆冰；国内外研究状况1覆冰问题形成原因以及影响因素1.1物理过程分析了解高压输电线路覆冰情况，会发现温度、湿度、风速是其中的关键因素。
当三者达到标准之后，就会在线路上出现覆冰问题。
调查研究表明，气温在0℃以下，且空气之中的水分含量高于80%，且风速要大于1m/s，符合覆冰的情况。
在冬季或者春季，气温相对较低，其风速较快，如果遇到小雨、大雾等气候，水滴量大，且周围气温较高，那么水滴散发的速度就相对较低，在输电线路周围可能会出现雨凇问题。
在降雨之后，气温突然下降，或者雨雪天气交加，那么雪水和冻雨，就会粘在雨凇表面，而且厚度也明显增加。
在形成过程中多次出现晴冷的情形，出现混合凇，提升了线路覆冰的概率。
1.2影响因素在大气环境之中，水分在0℃基本就会出现冷却的情形，被冷却水包裹的输电线路，如果与其他冷却水滴粘结，或者与其他冷却水滴相互碰撞，就会导致线路表面覆冰。
在同一地区，海拔的高低也会影响覆冰的速度。
如果高压线路的海拔较高，那么在水分、温度的影响之下，出现覆冰问题的概率增加。
如果是海拔较低的区域，那么覆冰的概率相对较低。
在每个地区，都会出现一个特定的起始结冰的高度，这便是凝结高度。
在输电线路之中，输电导线出现覆冰的问题，还会受制于山脉的走向、风口等条件。
输电导线覆冰量的大小，与电场的强度有密切联系。
如果电场强度较小，出现电场强度增发的情形，那么导线覆冰量明显提升，电场强度增大，不带电的覆冰量相对于带电导线覆冰量也会比较大。
电力OPGW光缆覆冰性能研究及在线监测技术应用
电力OPGW光缆覆冰性能研究及在线监测技术应用1. 引言1.1 研究背景电力输电线路在雨雪天气中易受到冰封覆冰的影响，造成传输线路故障甚至短路的风险增加。
特别是在寒冷地区，冰覆盖可能会对输电线路造成灾难性后果。
对于电力输电线路的覆冰情况进行有效监测和预防显得尤为重要。
在过去，针对电力输电线路的覆冰状况，主要采用人工巡检和定期清理的方式来解决。
由于人力资源有限和天气条件限制，这种方法往往无法及时、准确地监测到线路的覆冰情况，难以及时采取应对措施。
开展OPGW光缆覆冰性能研究及在线监测技术应用，有望为电力输电线路提供更有效的监测和预防措施，提高线路的安全可靠性。
通过对OPGW光缆的覆冰性能进行深入研究，并结合在线监测技术的应用，可以有效提高电力输电线路的覆冰监测水平，为输电线路的安全稳定运行提供技术支持和保障。
1.2 研究意义电力OPGW光缆在输电线路中起着至关重要的作用，而其覆冰性能一直是影响线路安全稳定运行的重要因素之一。
随着气候变化和极端天气事件的频发，覆冰对于光缆的影响不可忽视。
对于OPGW光缆的覆冰性能进行研究并开发相应的在线监测技术具有重要的研究意义。
研究OPGW光缆的覆冰性能可以为电力行业提供科学依据，指导光缆的设计，改进材料以及施工工艺，提高光缆的覆冰抗风雪能力，提升输电线路的安全可靠性。
通过在线监测技术对光缆的覆冰情况进行实时监测和预警，可以及时发现问题并采取措施，避免因为覆冰导致的故障和事故，保障电网的正常运行。
电力OPGW光缆覆冰性能研究及在线监测技术应用具有重要的实用价值和社会意义，对于提高电力系统的安全可靠性和稳定性，保障电网运行具有重要意义。
2. 正文2.1 OPGW光缆覆冰性能研究在OPGW光缆覆冰性能研究方面，主要关注光缆在不同环境条件下的覆冰情况及其对电力传输的影响。
这项研究的目的是为了确定光缆在冰雪覆盖区域的可靠性和稳定性，以保障电力系统的正常运行。
研究人员需要考虑不同区域的气候条件对光缆覆冰情况的影响。

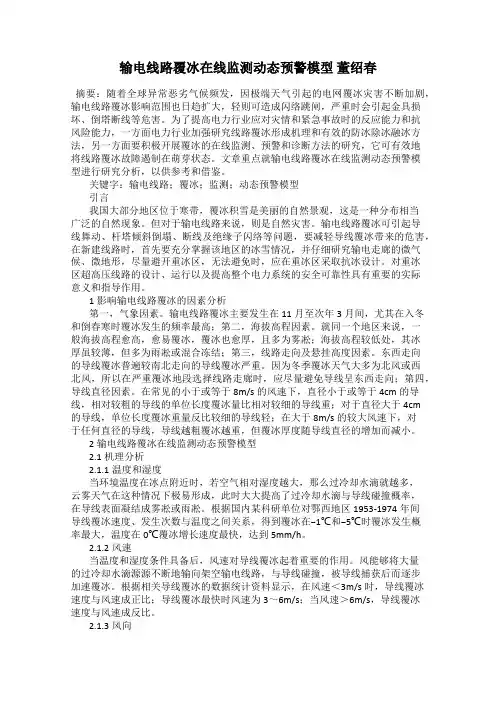

输电线路覆冰在线监测动态预警模型 董绍春
输电线路覆冰在线监测动态预警模型董绍春摘要：随着全球异常恶劣气候频发，因极端天气引起的电网覆冰灾害不断加剧，输电线路覆冰影响范围也日趋扩大，轻则可造成闪络跳闸，严重时会引起金具损坏、倒塔断线等危害。
为了提高电力行业应对灾情和紧急事故时的反应能力和抗风险能力，一方面电力行业加强研究线路覆冰形成机理和有效的防冰除冰融冰方法，另一方面要积极开展覆冰的在线监测、预警和诊断方法的研究，它可有效地将线路覆冰故障遏制在萌芽状态。
文章重点就输电线路覆冰在线监测动态预警模型进行研究分析，以供参考和借鉴。
关键字：输电线路；覆冰；监测；动态预警模型引言我国大部分地区位于寒带，覆冰积雪是美丽的自然景观，这是一种分布相当广泛的自然现象。
但对于输电线路来说，则是自然灾害。
输电线路覆冰可引起导线舞动、杆塔倾斜倒塌、断线及绝缘子闪络等问题，要减轻导线覆冰带来的危害，在新建线路时，首先要充分掌握该地区的冰雪情况，并仔细研究输电走廊的微气候、微地形，尽量避开重冰区，无法避免时，应在重冰区采取抗冰设计。
对重冰区超高压线路的设计、运行以及提高整个电力系统的安全可靠性具有重要的实际意义和指导作用。
1影响输电线路覆冰的因素分析第一，气象因素。
输电线路覆冰主要发生在11月至次年3月间，尤其在入冬和倒春寒时覆冰发生的频率最高；第二，海拔高程因素。
就同一个地区来说，一般海拔高程愈高，愈易覆冰，覆冰也愈厚，且多为雾凇；海拔高程较低处，其冰厚虽较薄，但多为雨凇或混合冻结；第三，线路走向及悬挂高度因素。
东西走向的导线覆冰普遍较南北走向的导线覆冰严重。
因为冬季覆冰天气大多为北风或西北风，所以在严重覆冰地段选择线路走廊时，应尽量避免导线呈东西走向；第四，导线直径因素。
在常见的小于或等于8m/s的风速下，直径小于或等于4cm的导线，相对较粗的导线的单位长度覆冰量比相对较细的导线重；对于直径大于4cm的导线，单位长度覆冰重量反比较细的导线轻；在大于8m/s的较大风速下，对于任何直径的导线，导线越粗覆冰越重，但覆冰厚度随导线直径的增加而减小。
输电线路中微地形和微气象的覆冰机制及相应措施
3、监测方式：采用基于图像处理技术的监测方式。通过安装在输电线路上 方的摄像头获取线路表面的图像，然后利用计算机视觉技术和深度学习算法对图 像进行分析和处理，提取出覆冰的各项参数。
3、监测方式：采用基于图像处 理技术的监测方式
1、摄像头的选取和安装位置：需要选择具有高清晰度和宽动态范围的摄像 头，安装在易于观察线路表面且不易被冰覆盖的位置。
谢谢观看
4、做好善后工作：在抢修完成后，及时总结经验教训，完善巡检和抢修策 略，防止类似故障再次发生。
五、结论
兼顾微气象预警的输电线路巡检及抢修策略研究具有重要的现实意义。通过 应用微气象预警技术，可以更好地掌握输电线路的运行状况，提前采取措施防止 和减轻气象灾害对输电线路的影响；通过制定合理的巡检计划和采用先进的巡检 手段，可以提高巡检的效率和准确性；通过建立应急响应机制和采用先进的抢修 技术，可以迅速应对输电线路的故障。
文献综述
目前已有的输电线路覆冰在线监测系统主要分为基于图像处理技术和基于传 感器技术两大类。基于图像处理技术的监测系统通过分析线路表面的图像，实现 对线路覆冰的识别和监测。这类系统的优点是可以直接获取线路表面的覆冰情况， 但缺点是受环境因素影响较大，如摄像头易被污染或结冰，导致监测效果下降。
基于传感器技术的监测系统通过在输电线路上安装传感器，检测线路的力学、 电学等参数，进而推断出线路的覆冰情况。这类系统的优点是可靠性较高，但缺 点是传感器易受干扰，且需要定期维护。
四、输电线路抢修策略
当输电线路发生故障时，及时的抢修对于恢复供电至关重要。在抢修过程中， 应采取以下策略：
1、建立应急响应机制：建立健全的应急响应机制，明确抢修流程和责任人， 确保在发生故障时能够迅速响应。
输电线路导线覆冰现象分析
输电线路导线覆冰现象分析摘要：电是人们赖以生存的主要资源，而输电线路作为维持电力运输的关键，承担着至关重要的作用。
因此，本文针对输电线路导线覆冰现象展开分析，在简单了解导线覆冰带来的危害后，提出具体的防治措施，以此来保证输电线路的稳定。
关键词：输电线路；导线覆冰；现象引言输电线路的质量直接关系到电力的稳定性和安全性。
但是受到多方面因素影响，输电线路的风险较大，因此，必须要全方位、多角度的保证线路安全。
导线覆冰作为影响输电线路安全稳定的因素之一，加强对这一现象的分析和研究，是保证输电安全的关键。
1输电线路导线覆冰具体情况当前国家大部分电网输电线路都暴露在自然环境中，因此，影响到输电线路的因素也相对较多，在这样的情况下，加强对输电线路的保证，提高输电线路的稳定性，是目前的重点。
近几年来，受恶劣气候等因素的影响，输电线路破坏事故发生概率逐渐提高，尤其是在一些较为寒冷的地区，覆冰现象非常常见。
根据不同的形成条件，可以分为雾凇、雨凇、白霜、雪凇等，根据过往记录的数据显示，海拔越高，产生导线覆冰的概率越大，所造成的危害也相对较高。
其中雪凇常见于北方地区，雨凇常见于南方地区，如果出现了气温骤降情况，那么出现导线覆冰现象的概率就相对较高。
尤其是高压输电线路，一旦遭到破坏，不仅会出现大面积停电，维修工作也较为困难。
2输电线路导线覆冰具体危害一旦输电线路出现导线覆冰现象，远超设计标准冰厚的覆冰会引起导地线过载，金具和铁塔的重量不断增加，直至导线、地线以及金具的断裂。
除此之外，随着导线覆冰厚度增加，铁塔所承受的荷载也在不断地增大，最终铁塔将无法承受如此大的荷载而产生严重的扭曲变形，构件破坏直至倒塔。
不仅如此，在出现导线覆冰现象后，如果无法及时清理，那么在自然脱冰过程中，就会出现脱冰不均匀情况，导线的不均匀覆冰会产生自激振荡、舞动等现象，有可能造成导线断线、金具损坏甚至发生倒塔。
不均匀冰在风的激励下会产生大振幅、低频（0.1~3Hz）的自振，致使导线发生舞动。
高压输电线路远程在线状态监测系统
高压输电线路远程在线状态监测系统摘要：系统采用温度、振动及加速度传感器实时监测输电线路运行状态，利用云台摄像机和高清照相机实时监测输电线路现场环境，并通过现场嵌入式计算机进行计算分析，将分析结果利用3G通信模块回传远程集控中心。
系统能实时监测输电线路上线缆接头温度、线路风舞，杆塔振动及异物侵入等信息，能及时给出线路故障、外物侵入等信息，保证输电线路的安全运行。
关键词：空间光通信；高压输电线路；远程在线监测高压输电线路的状态直接决定着电力系统的稳定运行。
本文研制一种在线监测系统，探测输电线路的温度、湿度、风动、泄漏电流、覆冰状况以及视频图像等数字化信息，通过GPRS/CDMA通道上传到高压输电线路状态后台在线监测监视中心，使得监控人员能够及时掌握线路及其周边情况。
1系统总体结构简介针对输电线路运行现状，本系统提出了一种安装于高压线路杆塔上的远程在线视频监测系统，高压线的实时状态通过现地视频监测系统采集，通过3G无线通信网络将实时数据发送至集控室，使得高压线路处于严密监控之中。
本系统能够实现高压线路入侵检测，通过智能图像处理实现以杆塔为中心半径为5m的入侵检测范围，若有大型移动物体（如：人、畜、车辆等）靠近杆塔则使用多次连续闪光拍照存储图像，并主动向主机发送报警信息与图像；同时通过3G无线通信网络接受远程主机指令进行连续摄像并通过无线传输模块向主机传送视频，完成对线路区段的树木、堆垛、烟尘的视频监控，此外接受主机指令两个带云台的摄像机可实现线路方向的转动，同时具有振动检测防盗防损功能。
与此同时系统还通过在线路上安装的温度、加速度传感器，实时监测电缆接头温度及线路舞动状况等。
MCU模块。
本系统现场监控核心为嵌入式系统，完成电源管理、传感器数据获取、入侵智能检测、视频巡线和无线通信协议等功能。
现场使用4G的存储器实现现场数据存储。
传感器及视频监测模块。
本系统由温度传感器、振动传感器、云台摄像机、高清数码照相机、加速度传感器组成。
输电线路导线覆冰现象分析
输电线路导线覆冰现象分析摘要：现阶段随着我国经济的迅速发展，为了满足人们和大型企业的用电需求，国家架设了许多输电线路，在输电线路导线越来越多的今天，由于自然环境的影响，会严重影响输电线路导线的正常工作，对此，人们需要一些应对措施来消除自然灾害对输电线路导线的影响。
关键词：输电线路；导线覆冰；现象分析引言在电网建设的过程中，为了电网建设的实效性，也应该积极的同检测技术保障的手段，检测出变电系统当中潜在的问题。
输电线路导线覆冰现象作为当前电力系统当中最为普遍的问题，若出现了输电线路导线覆冰现象，那么便会直接导致杆塔倾斜甚至坍塌，从而引起导线舞动等一些列的问题，为人们的正常生活带来严重的影响，为国家和人民也会造成难以估计的经济损失。
如何有效规避电路线覆冰危害，已经成为当前我国电网电力工作亟待解决的问题。
1输电线路导线覆冰具体情况分析当前国家大部分电网输电线路都暴露在自然环境中，因此，影响到输电线路的因素也相对较多，在这样的情况下，加强对输电线路的保证，提高输电线路的稳定性，是目前的重点。
近几年来，受恶劣气候等因素的影响，输电线路破坏事故发生概率逐渐提高，尤其是在一些较为寒冷的地区，覆冰现象非常常见。
根据不同的形成条件，可以分为雾凇、雨凇、白霜、雪凇等，根据过往记录的数据显示，海拔越高，产生导线覆冰的概率越大，所造成的危害也相对较高。
其中雪凇常见于北方地区，雨凇常见于南方地区，如果出现了气温骤降情况，那么出现导线覆冰现象的概率就相对较高。
尤其是高压输电线路，一旦遭到破坏，不仅会出现大面积停电，维修工作也较为困难。
2 输电线路导线覆冰治理措施2.1电流熔解法这种方法主要是加大负荷电流或用短路电流来加热导线使覆冰熔解落地，达到除冰的目的。
具体做法有以下几种：用改变电力网的运行方式来增大线路负荷电流；将线路与系统断开，并将线路的一端三相短路起来，另一端用特设的变压器或发电机来供给短路电流。
当采用增大线路负荷电流来加热导线的做法时，应在覆冰开始形成的初期即加大负荷电流，作为预防措施。
