2020届中考物理《电流和电路》专项测试题(含答案)
大儒诚信教育资源 大儒诚信教育资源 《电流和电路》专项测试题
一、单选题（每小题只有一个正确答案） 1．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，横杆的作用相当于一个（ ）
A．电源 B．用电器 C．开关 D．导线 2．如图所示，L1、L2串联在电路中，A、B、C为电路中位置不同的三点，当开关S闭合时，通过A、B、C三点的电流关系是
A．IA＞IB＞IC B．IA＜IB＜IC C．IA＝IB＝IC D．IA＞IB＝IC 3．把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开 . 这是因为（ ） A．同种电荷相互排斥 B．异种电荷相互排斥 C．同种电荷相互吸引 D．异种电荷相互吸引 4．根据生活中的现象进行推论是我们常用的思维方法．下列根据现象作出的推论中，正确的是（ ） A．根据通过两灯的电流相等推论两灯是串联 B．根据电路中的灯泡不发光推论电路中没有电流 C．根据两手互相搓动手会发热推论机械能转化为内能 D．根据使用动滑轮比定滑轮省力推论动滑轮机械效率比定滑轮高 5．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（ ）
A．两灯是串联连接的 B．流过L1的电流是2.6A C．流过L1的电流是2A D．干路电流是3.2A 6．下列家用电器中：①电风扇②电炉③电冰箱④荧光灯，正常工作时的相同点是什么（ ） A．正常工作时用电器中的电流 B．正常工作时用电器两端的电压 C．能量的转化方式 D．耗电的多少 7．四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是
A．A球与C球一定带有异种电荷 B．B球可能带电，也可能不带电 C．B球与D球一定带有同种电荷 D．D球可能带电，也可能不带电 8．将两只灯泡L1和L2接入同一电路，以下哪个说法可以确认两灯是并联的 A．两只灯亮度不一样 B．两只灯两端的电压相等 C．两只灯两端的电压不相等 D．通过两只灯的电流不相等 9．如图所示的电路中，电源电压恒定不变，当开关S闭合时
A．电压表示数变小，电流表示数变小，灯变暗 B．电压表示数变大，电流表示数变大，灯变亮 C．电压表示数不变，电流表示数变小，灯变暗 D．电压表示数不变，电流表示数不变，灯的亮度不变 10．如图所示，是个简化了的玩具警车的电路图，下列说法中正确的是
A．电动机与小灯泡工作时互不影响 B．开关S1和S2闭合时，小灯泡与电动机是串联的 C．开关S1控制整个电路 D．通过小灯泡和电动机的电流一定相等 大儒诚信教育资源 大儒诚信教育资源 11．若将两盏灯、一只电键和若干导线接入电路，则下列说法中正确的是（ ） A．若电键断开两灯均熄灭，则两灯一定串联。 B．若电键断开两灯均熄灭，则两灯一定并联。 C．若扳动电键时一灯熄灭，另一灯能亮着，则两灯一定并联。 D．上述说法都不正确。 12．在如图所示的电路中，电源电压保持不变，开关S闭合后，只有一个电表的指针发生偏转，移动滑动变阻器的滑片，观察到该电表指针位置也改变，则电路故障是
A．变阻器R1短路 B．电阻R2短路 C．变阻器R1断路 D．电阻R2断路 13．如图所示的电路中，当开关闭合S后，移动滑动变阻器的滑片P，小灯泡始终不亮，电流表的示数为零，电压表的示数为3V，则电路的故障可能是（ ）
A．灯泡断路 B．电流表断路 C．变阻器断路 D．开关接触不良 14．如图电路中，L1、L2是两个不同规格的灯泡，A、B、C、D是四个接线柱，现在用导线将四个接线柱任意连接（最多两根导线），最多可以使电路出现几种工作状态（ ）（电源短路和灯泡不发光除外）
A．一种 B．两种 C．三种 D．四种 15．在探究电路的电流规律实验时用了下图中的某个电路，已知R1=R2＜R3，电流表的读数分别是：A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（ ）
A． B． C． D． 二、多选题（每小题至少有两个正确答案） 16．如图所示电路，闭合开关后，以下判断正确的是（ ）
A．灯L1、L2串联 B．灯L1、L2并联 C．电流表测电路的总电流 D．电流表测通过L1电流 17．如图所示，当开关S闭合后，下列说法正确的是
A．灯L1与灯L2是串联，且灯L被短路 B．电压表可测出灯L1两端的电压 C．电流表A2测的是灯L2的电流 D．电流表A1测的是灯L1的电流 18．下列现象中与静电有关的是（ ） A．用塑料梳子梳干燥的头发，越梳越蓬松 B．通信卫星采用硅光电池板提供电能 C．运送石油的大卡车常在地上拖一条铁链 D．晚上脱化纤毛衣时会有火花产生 19．如图所示的电路中，下列说法不正确的是（ ） 大儒诚信教育资源 大儒诚信教育资源 A．只闭合开关S1，只有电阻R1接入电路 B．闭合开关S1和S2，R1和R3串联，电压表测R3两端电压 C．只闭合开关S3，L2和R3串联，滑片右移电流表示数变小 D．闭合开关S1、S2和S3，灯L2和电阻R1并联，灯泡亮度可以改变 20．如图所示的电路图中，开关断开或闭合时，下列判断正确的是
A．三个开关都闭合，两灯全亮 B．只闭合S3，只有灯L2亮， C．闭合S2S3两灯并联 D．不能将S1S2同时闭合
三、实验题 21．探究并联电路电流规律的实验中，如图甲是实验的电路图．
（1）电流表应____（选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的_____点．（填“A”“ B”或“C”） （2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是_______． （3）小亮同学在实验中用两盏规格相同的灯泡将测出结果填在上面表格中，得出的实验结论是：在并联电路中，干路电流等于各支路电流之和．小亮的探究过程中存在两点不妥之处，请指出其中一条：________________________________ （4）另一个同学在探究“并联电路中电流的规律”时，某实验小组设计了如图甲所示的电路图．如果A1的示数是0.8A, A2的示数如上图丙所示，则L2的电流是_______A,对照电路图，请你帮他们将图乙中的原件连接完整______．
22．在“探究带电物体间的相互作用”的活动中,小明用丝绸摩擦过的玻璃棒、毛皮摩擦过的橡胶棒进行了三次实验,观察到如图所示的现象．
(1)将一根棒子悬挂起来是为了___________________． (2)不用金属棒做实验是因为金属是_____________,摩擦带的电会通过人体传入大地． (3)通过观察,你对摩擦起电所带电荷种类的看法是物体相互摩擦所带的电荷有______种，理由是_______． (4)通过实验得出的结论是________________． 23．瑞瑞和欢欢在网络上看到用土豆点亮LED小灯泡的视频，为了验证视频的真实性，他们找来一些物品，按照视频中的方式连接了如图所示的实验电路：
(1)闭合开关后，LED小灯泡果真被点亮了。此时，土豆相当于电路中的__________，该装置实现的能量转化是___________能转化为电能； (2)为什么土豆能够点亮LED小灯泡呢？通过查找资料他们了解到：铜片和锌片在电解质（即土豆中富含的果酸）的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流。由此可知，该土豆电池的正极是________片； (3)为了验证土豆电池的正负极，他们还可以选用下列实验仪器中的_______（填字母代大儒诚信教育资源 大儒诚信教育资源 号）进行判断； A．小灯泡 B．电压表 C．电阻 极板 果蔬 材料种类 铜片和铝片间的电压/V 铜片和锌片间的电压/V
西红柿 0.47 0.93 苹果 0.55 0.96 柠檬 0.62 0.99
(4)根据获得的知识，瑞瑞和欢欢又找来了更多物品进行创新实验。在果蔬中插入不同金属制成的极板（极板材料不同），并保持两块极板间的距离、极板与果蔬的接触面积不变，测量两块极板之间的电压，结果如上表中数据及相关条件可知：果蔬电池的电压与________和________有关。
四、计算题 24．如图所示电路，开关都闭合时，电流表A1的示数是0.5A，电流表A2的示数是0.6A，求：电流表A3的示数多大？
25．如图所示，电源电压恒定不变，开关闭合后电灯发光，电压表V1的示数为9V，电压表V2的示数为6V，求：电阻R和电灯两端的电压U1、U2 ．
26．如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示： (1)电路中的总电流是多少？ (2)通过灯L1和L2的电流各是多少？ 参考答案 1．C 2．C 3．A 4．C 5．C 6．B 7．D 8．D 9．D 10．A 11．D 12．B 13．A 14．C 15．B 16．BD 17．BC 18．ACD 19．BD 20．BD 21．串联 C 电流表的正负接线柱接反了 只测一组数据容易出现偶然性，得出的
结论不具有普遍性 0.56A 22．使棒子能在空中自由旋转 导体 两 a、c(或b、c)两图中的现象(“棒子受到的力”或“棒子转动方向”)不同 同种电荷相互排斥，异种电荷相互吸引 23．电源 化学 铜 B 果蔬种类 极板材料 24．1.1A 25．6V； 3V 26．(1) 1.5A；(2) 1.2A； 0.3A

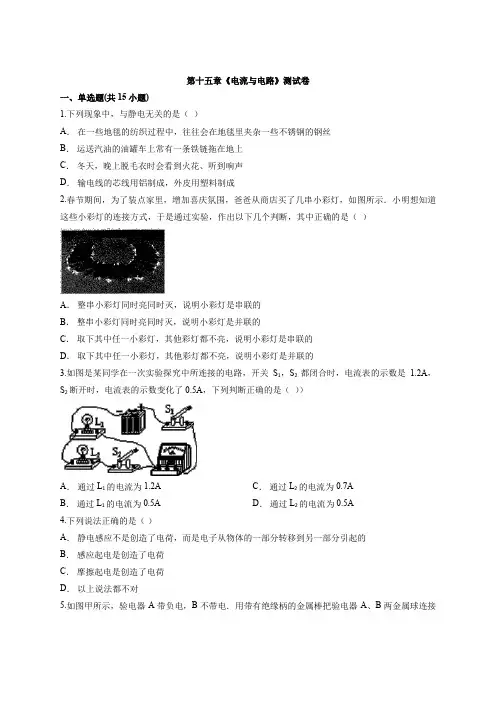

2020届物理中考复习题第十五章《电流和电路》测试卷
第十五章《电流与电路》测试卷 一、单选题(共15小题) 1.下列现象中，与静电无关的是（ ）
A． 在一些地毯的纺织过程中，往往会在地毯里夹杂一些不锈钢的钢丝
B． 运送汽油的油罐车上常有一条铁链拖在地上
C． 冬天，晚上脱毛衣时会看到火花、听到响声
D． 输电线的芯线用铝制成，外皮用塑料制成
2.春节期间，为了装点家里，增加喜庆氛围，爸爸从商店买了几串小彩灯，如图所示．小明想知道
这些小彩灯的连接方式，于是通过实验，作出以下几个判断，其中正确的是（ ）
A． 整串小彩灯同时亮同时灭，说明小彩灯是串联的
B． 整串小彩灯同时亮同时灭，说明小彩灯是并联的
C． 取下其中任一小彩灯，其他彩灯都不亮，说明小彩灯是串联的
D． 取下其中任一小彩灯，其他彩灯都不亮，说明小彩灯是并联的
3.如图是某同学在一次实验探究中所连接的电路，开关S1，S2都闭合时，电流表的示数是1.2A，
S2断开时，电流表的示数变化了0.5A，下列判断正确的是（ ））
A． 通过L1的电流为1.2A B． 通过L1的电流为0.5A C． 通过L2的电流为0.7A
D． 通过L2的电流为0.5A
4.下列说法正确的是（ ）
A． 静电感应不是创造了电荷，而是电子从物体的一部分转移到另一部分引起的
B． 感应起电是创造了电荷
C． 摩擦起电是创造了电荷
D． 以上说法都不对
5.如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ） A． 电子移动的方向由A到B B． 电流方向由A到B C． 有电流但方向无法确定
D． 始终无电流
6.电吹风由电动机和电热丝等组成．为保证电吹风的安全使用，要求：电动机不工作时，电热丝不
能发热；电热丝不发热时，电动机仍能工作．如图所示电路中符合要求的是（ ）
A．
B．
C．
D．
7.在探究“并联电路干路电流与各支路电流关系”的实验中，关于实验次数和每次实验改变的量，下

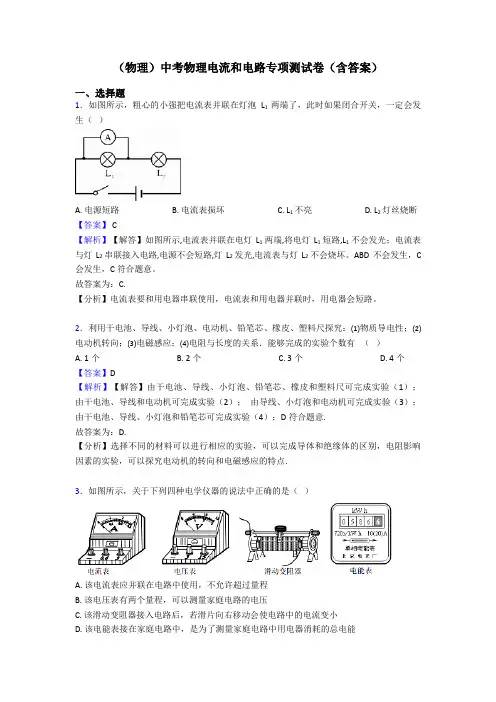

(物理)中考物理电流和电路专项测试卷(含答案)
（物理）中考物理电流和电路专项测试卷（含答案）一、选择题1．如图所示，粗心的小强把电流表并联在灯泡L1两端了，此时如果闭合开关，一定会发生（）A. 电源短路B. 电流表损坏C. L1不亮D. L2灯丝烧断【答案】 C【解析】【解答】如图所示,电流表并联在电灯L1两端,将电灯L1短路,L1不会发光；电流表与灯L2串联接入电路,电源不会短路,灯L2发光,电流表与灯L2不会烧坏。
ABD不会发生，C 会发生，C符合题意。
故答案为：C.【分析】电流表要和用电器串联使用，电流表和用电器并联时，用电器会短路。
2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．4．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。
2020年中考人教版物理复习：电流和电路(和)答案
2020中考人教物理复习：电流和电路（及）答案专题：电流和电路1、某同学在做“用电流表测量电流”实验中，闭合开关发现电流表指针反方向偏转，产生这一情况的可能是（）A.电流表坏了B.电流表量程选大了C.电流表量程选小了D.电流表正负接线柱接错了2、取两个相同的验电器甲和乙，使甲带电，乙不带电。
可以看到甲的金属箔张开，乙的金属箔闭合（如图所示）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来，则甲、乙金属箔张开角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开3、如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的（）A．电源B．开关C．导线D．用电器4、小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（）A． B．C． D．5、某同学使用电流表时,估计待测电路中的电流后,他应选用0~0.6 A的量程,但他却误用0~3 A的量程来测量,这样的结果是()A.指针摆动角度大,会损坏电流表B.指针摆动角度小,会损坏电流表C.指针摆动角度小,读数比较准确D.指针摆动角度小,读数不够准确6、如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（）A．B． C．D．7、绝缘体不容易导电，这是因为（）A.绝缘体中没有电子B.绝缘体中几乎没有电子C.绝缘体中存在大量的自由电荷D.绝缘体中的电荷几乎被束缚在原子或分子的范围内，自由电荷很少8、如图所示的各电路图中，正确的是（）A．B．C．D．9、火车在两节车厢之间有两间厕所，只有当两间厕所的门S1、S2都关上时（相当于闭合开关），车厢中指示牌内的指示灯才会发红光，显示“有人”字样，如图所示，提醒旅客两间厕所内都有人。
在下列所示四个电路图中符合上述设计要求的是（）A． B．C． D．10、如图所示,a、b和c、d为电路中的两组接线点,若用电流表测量通过小灯泡的电流,则电流表的M、N接线柱与电路中的各接线点的连接关系为()A.M接a,N接bB.M接c,N接dC.M接b,N接aD.M接d,N接c11、如图所示的电路，若电流表A1、A2都是好的，但当闭合开关以后，A1的指针向右偏转的角度很大，A2的指针向右偏转的角度很小，这可能是（）A．电流先通过A1后再通过A2，故A1的示数大于A2B．A2的正、负接线柱接反了C．通过A1和A2的电流不相等D．A2所接的量程大于A1所接的量程二、非选择题1、PM2.5颗粒是指大气中直径小于或等于2.5________（填单位）的颗粒物，有一款静电式空气净化器，空气进入净化器静电箱内被电离，使PM2.5颗粒带电，然后被静电箱的带电极吸附，这是利用了异种电荷________，来实现对室内空气净化的．2、汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。

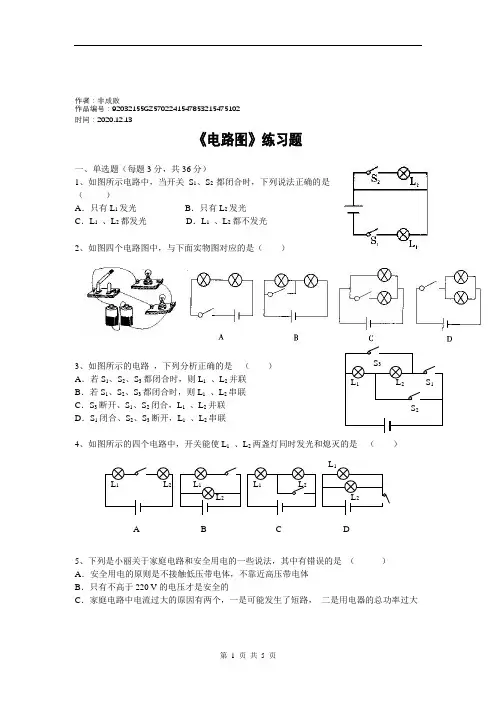

2020年初中物理电流和电路练习题及答案
作者：非成败作品编号：92032155GZ5702241547853215475102时间：2020.12.13《电路图》练习题一、单选题（每题3分，共36分）1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是（）A．只有L1发光B．只有L2发光C．L1、L2都发光D．L1、L2都不发光2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路，下列分析正确的是（）A．若S1、S2、S3都闭合时，则L1、L2并联B．若S1、S2、S3都闭合时，则L1、L2串联C．S3断开、S1、S2闭合，L1、L2并联D．S1闭合、S2、S3断开，L1、L2串联4、如图所示的四个电路中，开关能使L1、L2两盏灯同时发光和熄灭的是（）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（）A．安全用电的原则是不接触低压带电体，不靠近高压带电体B．只有不高于220 V的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大L2L1L2L1L2L1L2L1A DCBL2L1S1S3S2D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是（）A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后（）A．L1发光，L2不发光B．L1不发光，L2发光C．L1和L2都发光D．L1和L2都不发光8、在下图中，两灯泡组成并联的电路的电路图是（）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地( )A、家用电器不能工作B、家用电器的寿命会缩短C、人接触家用电器时可能发生触电事故D、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
2020-2021年初三物理电流和电路测试卷(有答案)(word)
2020-2021年初三物理电流和电路测试卷(有答案)（word）一、电流和电路选择题1．如图甲为新型电饭锅，它采用“聪明火”技术，智能化地控制食物在不同时间段的温度，其简化电路如图乙所示，其中R1和R2均为电热丝，S1是自动控制开关。
煮饭时，把电饭锅接人家庭电路中，电路中总电流随时间变化的图象如图丙所示。
则下列说法错误的是（）A. S和S1，都闭合时电饭锅的R1和R2并联B. S闭合时通过R1的电流为2AC. S和S1都闭合时电饭锅的电功率是440WD. R1与R2的阻值之比为1：2【答案】 C【解析】〖解答〗解：A、S和S1都闭合时电饭锅的R1和R2并联，故A正确；B、S闭合时通过R1的电流为2A，故B正确；C、S和S1都闭合时电饭锅的电功率是660W，故C错；D、R1与R2的阻值之比为1:2，故D正确。
故选C。
〖分析〗（1）由乙图知S和S1都闭合时电饭锅的R1和R2并联；（2）由丙图知通过R1的电流为2A；（3）S和S1都闭合时，由丙图知I总=3A，根据P总=U总I总=220V×3A=660W；（4）由丙图知当R1和R2并联，通过它们的电流分别为I1=2A、I2=1A，。
2．小明同学将用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中，下列判断正确的是（）A. 用丝绸摩擦玻璃棒时，有电子从丝绸转移到玻璃棒上B. 与金属球接触后，玻璃棒和金属球上带有同种电荷C. 玻璃桥和验电器都带正电荷，正电荷从玻璃棒转移到验电器上D. 金属箔张开是因为异种电荷相互排斥【答案】 B【解析】【解答】A.当丝绸和玻璃棒摩擦时，电子从玻璃棒转移到丝绸上，A不符合题意；B.当玻璃棒和金属球接触后，玻璃棒和金属球带相同的电荷，B符合题意；C.在玻璃棒和金属球接触时，电子从金属球转移到玻璃棒上，C不符合题意；D.金属箔张开角度，是因为同种电荷相排斥，D不符合题意。
故答案为：B.【分析】不同物体摩擦时，丢失电子的物体带正电，验电器的工作原理是同种电荷相排斥。

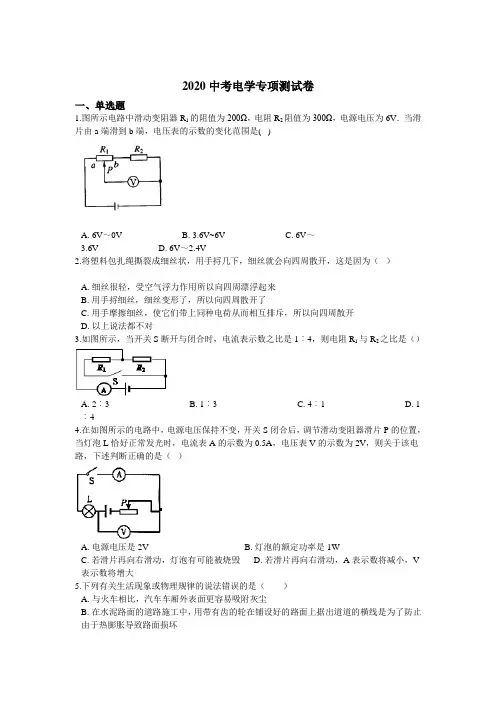

2020初中物理中考电学专项测试卷-含答案
2020中考电学专项测试卷一、单选题1.图所示电路中滑动变阻器R1的阻值为200Ω，电阻R2阻值为300Ω，电源电压为6V．当滑片由a端滑到b端，电压表的示数的变化范围是( )A. 6V～0VB. 3.6V~6VC. 6V～3.6V D. 6V～2.4V2.将塑料包扎绳撕裂成细丝状，用手捋几下，细丝就会向四周散开，这是因为（）A. 细丝很轻，受空气浮力作用所以向四周漂浮起来B. 用手捋细丝，细丝变形了，所以向四周散开了C. 用手摩擦细丝，使它们带上同种电荷从而相互排斥，所以向四周散开D. 以上说法都不对3.如图所示，当开关S断开与闭合时，电流表示数之比是1︰4，则电阻R1与R2之比是（）A. 2︰3B. 1︰3C. 4︰1D. 1︰44.在如图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表A的示数为0.5A，电压表V的示数为2V，则关于该电路，下述判断正确的是（）A. 电源电压是2VB. 灯泡的额定功率是1WC. 若滑片再向右滑动，灯泡有可能被烧毁D. 若滑片再向右滑动，A表示数将减小，V 表示数将增大5.下列有关生活现象或物理规律的说法错误的是（）A. 与火车相比，汽车车厢外表面更容易吸附灰尘B. 在水泥路面的道路施工中，用带有齿的轮在铺设好的路面上据出道道的横线是为了防止由于热膨胀导致路面损坏C. “冻豆腐”中的小孔是利用水结冰时体积膨胀产生的D. 称量货物的台秤，若陀磨损了，称量结果与实际质量相比偏小6.学生的校园生活中有很多物理现象，下列描述正确的是()A. 近视眼镜利用了凹透镜对光的会聚作用B. 冬季用暖气取暖是通过做功方式改变物体内能的C. 看见校服呈蓝色，是因为校服吸收了蓝色的光D. 饮水机上的指示灯是发光二极管，它利用半导体材料制成二、多选题7.如图是滑动变阻器的结构示意图，若当滑片向右移动时，接入电路的电阻变小，那么，应连接的接线柱为（）A. A和CB. B和DC. A和D D. A和B8.如图所示的电路中，电源电压保持不变。
(物理)中考物理电流和电路专项测试题(含答案)
（物理）中考物理电流和电路专项测试题（含答案）一、选择题1．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的，则下列选项正确的是（）A. 电路中电源电压为24VB. 电阻R1的阻值为27ΩC. 断开S1后，电压表的示数变大D. 断开S1前后，电流表的示数之比为4：1【答案】B【解析】【解答】解：（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压为6V，功率为4W，∵串联电路中总电压等于各分电压之和，∴电源的电压U=U L+U2=6V+12V=18V，故A不正确；∵串联电路中各处的电流相等，∴根据P=UI可得，电路中的电流：I=I L= = = A，根据欧姆定律可得：R L= = =9Ω，R2= = =18Ω；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，∵灯泡的实际功率变为原来的，∴根据P=I2R可得，此时电路中的电流即电流表的示数：I′= = = = A，断开S1前后，电流表的示数之比：I：I′= A： A=2：1，故D不正确；电路中的总电阻：R= = =54Ω，∵串联电路中总电阻等于各分电阻之和，∴R1=R﹣R L﹣R2=54Ω﹣9Ω﹣18Ω=27Ω，故B正确；电压表的示数：U2′=I′R2= A×18Ω=6V＜12V，即电压表的示数变小，故C不正确．故选B．【分析】（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出电源的电压；根据P=UI求出电路中的电流，利用欧姆定律求出灯泡和R2的电阻；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，根据灯泡的实际功率变为原来的和P=I2R求出电路中的电流，进一步得出断开S1前后电流表的示数之比，利用欧姆定律求出电路中的总电阻，利用串联电路的电阻特点求出R1的阻值，再利用欧姆定律求出电压表的示数．2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．4．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（）A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3，断开开关S1，C符合题意．故答案为：C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端.5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。
2020中考人教版物理：电流和电路 习题包含答案
2020中考人教版物理：电流和电路优习题含答案主题：电流和电路1、用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示），发现验电器的两个金属箔片张开。
以下说法正确的是（）A.毛皮和橡胶棒摩擦的过程中创造了电子B.毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C.验电器的金属箔片张开是因为带了异种电荷D.橡胶棒接触验电器的金属球时，电子向橡胶棒转移2、钠原子核中有11个质子，12个中子，在带一个单位正电荷的钠离子中，原子核外的电子共有( )A. 10个B. 11个C. 12个D. 1个3、小红发现教室里的一个开关可以同时控制两盏灯。
图中符合要求的电路图是（）A．B．C．D．4、学校校园有前后两道门，为了加强校内安全，学校给值班室安上了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。
下列图中符合要求的电路是（）A．B．C．D．5、物理学中，有些物理量的单位是科家名字命名的。
电流的单位是（）A．安培B．伏特C．欧姆D．焦耳6、下列元件既可作为用电器又可作为电源使用的是（）A．电动机B．发电机C．可充电电池D．电铃7、图所示的各电路中，各开关闭合后，灯泡L1与L2并联的是（）A．B．C．D．8、某同学使用电流表时，估计待测电路中的电流应选用0～0.6 A的量程，但他误用0～3 A的量程来测量．这样做的结果是( )A．指针摆动角度大，会损坏电流表B．指针摆动角度小，会损坏电流表C．指针摆动角度小，读数比较准确D．指针摆动角度小，读数不够准确9、如图所示电路中，电流表A1、A2的示数分别为0.2A和0.3A，三个电阻器中有两个的阻值相等，电流表内阻不计，则通过电源的电流可能是（）A．0.1A B．0.3A C．0.4A D．0.5A10、学习了电学知识，小明提出下列四个观点，你认为正确的是（）A．有电源就有电流产生B．电荷的移动形成电流C．电阻的大小是它两端的电压和通过它的电流决定的D．金属导体中电流的方向与自由电子定向移动方向相反11、如图电路中，闭合开关属于并联电路的是（）A．B．C．D．12、某同学利用如图所示电路测量电路电流．闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度．产生这种现象的原因可能是( )A．小灯泡被短接 B．小灯泡发生断路C．电流表使用的量程小了 D．电流表的接线柱接反了13、如图甲所示的电路图，L1和L2是某种连接方式。
2020年中考物理一轮复习讲练测 专题15 电流和电路(检测卷)(解析版)
第 1 页 共 9 页 中考物理 专题15 电流和电路检测卷 （时间40分钟，共100分） 一、选择题（每小题3分，共51分） 1.有甲、乙、丙三个带电的泡沫塑料小球，甲带正电。先用甲靠近乙，发现乙被排斥；再用乙靠近丙，
丙被吸引（如图）。则下列判断正确的是（ ）。
A．乙带正电，丙带正电；B．乙带负电，丙带负电； C．乙带负电，丙带正电；D．乙带正电，丙带负电 【答案】D。 【解析】（1）电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；（2）从A带正电开始依次判断其它物体的带电情况。 甲、乙、丙三个带电的泡沫塑料小球，甲带正电。由图知甲、乙相互排斥，说明甲乙是同种电荷，所以乙带正电；由图知乙丙相互吸引，说明乙、丙带异种电荷，所以丙带负电，故D正确。故选D。 2.下列说法正确的是（ ）。 A．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥； B．摩擦起电的实质是正电荷发生了转移； C．金属导体中自由电子定向移动的方向就是电流的方向； D．家庭中使用的电热水器的发热体用的是超导材料 【答案】A。 【解析】A：用丝绸摩擦过的玻璃棒所带的电荷为正电荷，用它靠近带正电的物体时，同种电荷会相互排斥，故A正确。【出处：21教育名师】
B：摩擦起电的实质是使电子从一个物体转移到另一个物体，故B错误。 C：金属导体中自由电子带负电，电子定向移动的方向与电流的方向相反，故C错误。 D：家庭中使用的电热水器的发热体是利用焦耳定律来工作的，发热体要有电阻，而超导体的电阻为0，
故D错误。故选A。 3.关于导体和绝缘体，下列说法正确的是（ ）。 第 2 页 共 9 页
A．绝缘体对电流的阻碍作用大，但能够带电； B．金属能够导电的原因是因为金属里面的电子都能自由移动； C．能够导电的物体叫导体，不能导电的物体叫绝缘体； D．绝缘体不能导电的原因是因为绝缘体内没有电子 【答案】A。 【解析】A：绝缘体对电流的阻碍作用大，不容易导电，但能带电，故A正确。 B：金属是导体，金属能够导电的原因是由于金属里面有大量的自由电子，故B错误。 C：根据定义可知，容易导电的物体叫导体，不容易导电的物体叫绝缘体，故C错误。 D：绝缘体不能导电的原因是因为绝缘体内部几乎没有自由电荷，但电子很多，故D错误。故选A。 4.下列物品中，通常情况下属于导体的是（ ）。 A．玻璃杯；B．陶瓷碗；C．铁锅；D．塑料勺 【答案】C。 【解析】根据常见的导体和绝缘体进行判断。常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等；常见的绝缘体包括：塑料、陶瓷、橡胶、空气、玻璃等。 所以，玻璃杯、陶瓷杯、塑料勺通常情况下都属于绝缘体，铁锅属于导体。故选C。 5.铜常被用来制作导线，因为它具有（ ）。 A．良好的导电性；B．良好的导热性；C．良好的弹性；D．较大的硬度 【答案】A。 【解析】铜是导体，容易导电，具有良好的导电性，因此常被用来制造导线，故A符合题意。 6.下列有关“电”的说法正确的是（ ）。 A．摩擦起电的实质是产生了新的电荷；B．电荷之间不一定能相互吸引； C．电荷只要运动就能形成电流； D．电荷的定向移动的方向就是电流的方向 【答案】B。 【解析】A：摩擦起电的实质，并不是产生了新的电荷，只是通过摩擦，使电子由一个物体转移到另一个物体，得到电子的物体带负电，失去电子的物体带正电；故A错误。 B：同种电荷相互排斥，异种电荷相互吸引，故B正确。 C：光有运动的电荷不一定能形成电流，电荷的定向移动才会形成电流；故C错误。 D：电荷的定向移动形成电流，物理学中把正电荷定向移动的方向规定为电流的方向，故D错误。故选
初三物理电流和电路测试卷(带答案)
初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、如图示电路，当开关S闭合时，电流表所测的是（）A．L1的电流B．L2的电流C．L1和L2的总电流D．L1和L2都不测，电流表没有电流通过．2、某同学用电流表的时候，本应用"十"和"3"两个接线柱，但误将"十"和"0.6"两个接线柱接入电路("十"接线柱位置没有接错)，这样做的结果将是().A．指针摆动角度变小了B．指针反方向摆动C．指针摆动的角度变大了，电流表可能被损坏D．指针不动3、如图所示的电路中，正确的是（）A．B．C．D．4、某款感应式垃圾桶如图所示。
其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开。
下列电路符合要求的是（）A．B．C．D．5、干电池是一种常用、方便的电源．以下关于干电池的说法中正确的是（）A．有的干电池提供直流电，有的干电池提供交流电B．常用的1号、5号、7号干电池的电压随号数的增大而增大C．对外供电的干电池是把电能转化为化学能的装置D．多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。
所以，废弃的干电池应该集中分类处理6、如图所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。
某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是A．e点断路B．L1断路C．电流表短路D．L2断路7、如图5所示，闭合开关S，L2与L3的电流之比为2∶1，则通过L1与L2的电流之比、L1与L3的电流之比分别为（）A、3∶2，3∶1B、3∶1，3∶2C、2∶1，1∶1D、1∶1，2∶18、下列现象中，不能用静电知识解释的是（）A．晚上脱化纤毛衣时会有火花产生B．油罐车尾部常拖一条铁链C．钢丝钳手柄上装有绝缘套D．电视机屏幕上会吸附灰尘9、某同学用电源、开关、导线将三个灯泡连接起来，组成如下图所示电路，下列说法中正确的是（）A．将开关闭合，三个灯都发光，灯L1、L2先并联，再与L3串联B．将开关闭合，三个灯都发光，灯L1、L2、L3是并联C．将开关闭合，灯L1、L2被导线直接接在两端，只有灯L3发光D．将开关闭合，灯L2、L3被导线直接接在两端，只有灯L1发光10、下图所示的各个电路中，开关闭合后，两个小灯泡都能发光的是（）A．B．C．D．11、用丝绸摩擦过的玻璃棒去靠近甲、乙两轻小物体，结果甲被排斥，乙被吸引，则（）A、甲带正电，乙带负电B、甲带负电，乙带正电C、甲带负电，乙不带电或带正电D、甲带正电，乙不带电或带负电12、下面各组材料，均为导体的是A．塑料和铁B．盐水和铜C．铝和煤油D．空气和石墨13、在"探究串联电路中的电流"实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（）A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流14、关于电流的形成，下列说法正确的是（）A．只要导体中的电荷运动，就会形成电流B．只有正电荷定向移动，才会形成电流C．不论是正电荷还是负电荷，只要它们定向移动，都会形成电流D．只有正、负电荷同时定向移动，才会形成电流15、如图所示，下列四个电路图中与右边实物图对应的是16、图4所示，无风条件下卡通造型铝箔气球两次均向带电棒靠近但未接触，气球A.不带电B.带正电C.带负电D.带电情况无法判断17、某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）A．B．C．D．18、将带正电的玻璃棒靠近泡沫球，出现如图所示的情形。
