过电压保护器概述
JL-420过电压保护器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。
JL-420过电压保护器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。
过电压保护器性能特点
1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；
2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；
3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；
4、能准确判断任何状态下的断相（动态断相和静态断相）故障；
5、能准确区分断相故障和相序错故障；
6、能分别指示各种故障状态；
7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒；
8、标准HT35导轨式安装更方便；
9、宽度仅为22.5mm，节省柜内空间；
10、压线式接线端子，连接更加方便可靠。
过电压保护器规格选型
JL-420过电压保护器按保护功能、不同电压等级的产品选型。
型号 额定电压
（VAC） 过电压保护 欠电压保护 相序保护 电压不平衡保护 断相保护 电压设定（%） 动作时间
（S） 电压设定
（%） 动作时间
（S）
JL-420 380 5-20 0.1-10 5-20 0.1-10 ● ● ●
JL-420/A 380 +15 1 -15 5 ● ● ●
JL-420/B 380 +10 1 -10 5 ● ● ●
JL-420/X 380 用户约定 用户约定 用户约定 用户约定 ● 用户约定 ●
JL-420/T 380 ○ ○ ○ ○ ● ● ●
JL-420/660 660 5-20 0.1-10 5-20 0.1-10 ● ● ● 过电压保护器 宁波市海曙巨龙电气厂
宁波市海曙巨龙电气厂 JL-420/660A 660 +15 1 -15 5 ● ● ●
JL-420/660B 660 +10 1 -10 5 ● ● ●
JL-420/660X 660 用户约定 用户约定 用户约定 用户约定 ● 用户约定 ●
JL-420/660T 660 ○ ○ ○ ○ ● ● ●
JL-420/400 400 5-20 0.1-10 5-20 0.1-10 ● ● ●
JL-420/400A 400 +15 1 -15 5 ● ● ●
JL-420/400B 400 +10 1 -10 5 ● ● ●
JL-420/400X 400 用户约定 用户约定 用户约定 用户约定 ● 用户约定 ●
JL-420/400T 400 ○ ○ ○ ○ ● ● ●
JL-420/440 440 5-20 0.1-10 5-20 0.1-10 ● ● ●
JL-420/440A 440 +15 1 -15 5 ● ● ●
JL-420/440B 440 +10 1 -10 5 ● ● ●
JL-420/440X 440 用户约定 用户约定 用户约定 用户约定 ● 用户约定 ●
JL-420/440T 440 ○ ○ ○ ○ ● ● ●
JL-420/220 220 5-20 0.1-10 5-20 0.1-10 ● ● ●
JL-420/220A 220 +15 1 -15 5 ● ● ●
JL-420/220B 220 +10 1 -10 5 ● ● ●
JL-420/220X 220 用户约定 用户约定 用户约定 用户约定 ● 用户约定 ●
JL-420/220T 220 ○ ○ ○ ○ ● ● ●
●表示具有该功能 ○表示不具有该功能
产品选型举例
如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的过电压保护器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420过电压保护器。
如用户只需要相序保护，缺相保护两种功能，使用于船用440V的电压，那所选的产品型号应该为JL-420-440T过电压保护器。
过电压保护器功能介绍
过压和欠压保护：
过压保护判定依据为三相电压中最高电压大于过压判定值，欠压保护判定依据为最低电压小于欠压判定值，发生过欠压故障后保护器‘过/欠压’指示灯闪烁，在延迟设定的动作时间后内部继电器动作，保护动作后‘过/欠压’指示灯常亮。过欠压动作判定值的调节是工作电压与额定电压Ue的百分比，可从Ue±（5%～20%）任意调节，过欠压动作延迟时间可从0.1S～10S任意调节，调节方式均为嵌入式旋钮调节，过欠压同时调节，操作简单方便。过欠压保护复位方式为电压恢复正常后自动复位，复位时设有回差值，有效防止误动作。
三相电压不平衡保护：
三相电压不平衡会给电机类负载造成三相电流不平衡，电机发热量增大，严重时烧毁电机绕组。对于变压器而言，当高压侧断相时会给变压器二次侧造成三相电压不平衡故障。当三相电压过电压保护器 宁波市海曙巨龙电气厂
宁波市海曙巨龙电气厂 不平衡度大于10%时JL-420电源保护继电器‘断相/不平衡’指示灯闪烁，如果不平衡故障持续存在5秒以上时保护器内部继电器动作，保护动作后‘断相/不平衡’指示灯常亮。三相电压不平衡保护的复位方式为不平衡度<8%自动复位，回差值可有效防止误动作。
不平衡度计算方法：
%100最大线电压最小线电压最大线电压不平衡度
动态断相保护：
电动机当三相供电发生断相时容易烧毁电动机，特别是动态断相时的保护尤为重要。动态断相的概念是当三相负载为电机类感性负载时，在运行期间发生某相电压断相的故障情况，此时因电机绕组产生的反电势作用到断相的回路，导致这一回路的电压不为零，造成的故障现象是三相电压不平衡，这也是绝大多数过电压保护器不能有效保护动态断相故障的原因（因普通过电压保护器无三相电压不平衡保护功能）。而L-420过电压保护器具有准确、灵敏的三相电压不平衡保护功能，当发生动态断相故障时，保护器‘断相/不平衡’指示灯闪烁，延迟5秒后保护器内部继电器动作，‘断相/不平衡’指示灯常亮。这样就更有针对性的加强了对起重、电梯、制冷等行业在使用过程中的可靠性。
静态断相保护：
静态断相是指三相回路中某相电压为零的故障现象。当发生静态断相故障时，保护器延迟1秒后内部继电器动作，‘断相/不平衡’指示灯常亮。复位方式为断电复位。
相序错保护：
当三相电压回路中有两相接反时会导致电机反转，在起重机、电梯、输送带等设备运行时造成严重的安全事故。相序错保护的动作时间为1秒，保护动作后‘相序’指示灯常亮，复位方式为断电复位。
过电压保护器技术参数
（以下参数针对JL-420规格过电压保护器，其他电压等级过电压保护器的参数有所不同）
供电回路=测量回路 L1 L2 L3
额定控制电压Us 相电压
线电压
AC-220V
AC-380V
功耗 小于2VA
供电压电压误差 -15%...+10%
供电电压频率 50/60Hz
供电时间 100%
测量回路
L1 L2 L3
监视功能 过/欠电压、相序、缺相、不平衡
测量范围 相电压：150/300V
线电压：280/500V
过电压/欠电压阀值
可调
迟滞
2%
测量频率
50/60Hz
电压响应时间 50ms
供电误差范围内侧误差 ≤1.5%
温度范围内测量误差 0.06%/℃ 过电压保护器 宁波市海曙巨龙电气厂
宁波市海曙巨龙电气厂
脱扣延时
过/欠电压 0.1-10S范围可调
相序 1S
缺相
1S
三相电压不平衡 5S
标准
产品标准
IEC255-6、EN60255-6
EMC导则
89/366/EEC
CE标志 测量和控制继电器符合欧洲相关的CE标准
工作状态指示
输出继电器动作 电源指示灯由绿灯关闭
过电压故障/欠电压故障 过压/欠压指示灯点亮
缺相故障 缺相指示灯点亮
相序故障 相序指示灯点亮
三相电压不平衡故障 不平衡指示灯点亮
输出回路 11/12
11/14
触点数量 1C/O触点
动作原则 闭路原则
触点材料 AgNi
额定电压 VDE0110、IEC 6094-1 250V
最大开关电压 250V
AC/DC
额定开关电流 (IEC 60947-5-4) AC-12（阻性）230V
5A
AC-15（感性）230V
3A
AC-12（阻性）24V 5A
AC-13（感性）24V 2A
机械寿命 30×106次
电气寿命 AC-12，230V，4A 0.1×106次
其他数据
外壳宽度
22.5mm
导线载面面职 1、0.75-1.5mm2带压线端头多股软导线，
2、0.52-4mm硬线
安装位置 任意
防护等级 IP50/IP20
工作温度 -20…+60℃
储存温度 -40…+85℃
允许相对温度范围 符合IEC60721-3-3 15…85%环境
线路防雷过电压保护器
线路防雷过电压保护器

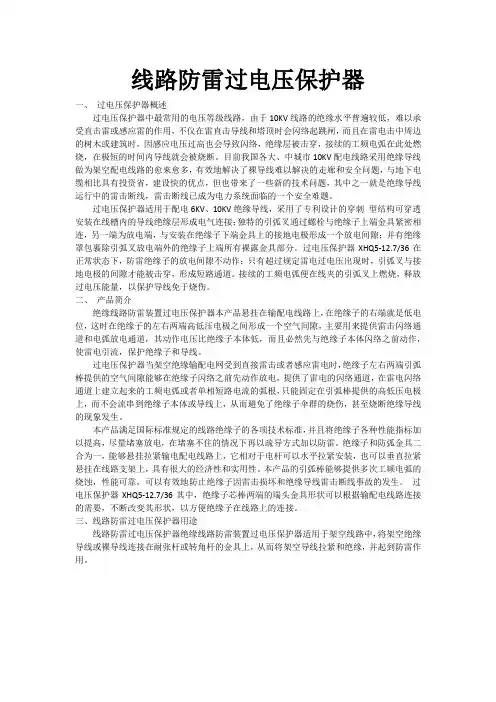

一、 过电压保护器概述
过电压保护器中最常用的电压等级线路，由于10KV线路的绝缘水平普遍较低，难以承受直击雷或感应雷的作用，不仅在雷直击导线和塔顶时会闪络起跳闸，而且在雷电击中周边的树木或建筑时，因感应电压过高也会导致闪络，绝缘层被击穿，接续的工频电弧在此处燃烧，在极短的时间内导线就会被烧断。目前我国各大、中城市10KV配电线路采用绝缘导线做为架空配电线路的愈來愈多，有效地解决了裸导线难以解决的走廊和安全问题，与地下电缆相比具有投资省，建设快的优点，但也带来了一些新的技术问题，其中之一就是绝缘导线运行中的雷击断线，雷击断线已成为电力系统面临的一个安全难题。
过电压保护器适用于配电6KV、10KV绝缘导线，采用了专利设计的穿刺 型结构可穿透安装在线槽内的导线绝缘层形成电气连接；独特的引弧叉通过螺栓与绝缘子上端金具紧密相连，另一端为放电端，与安装在绝缘子下端金具上的接地电极形成一个放电间隙；并有绝缘罩包裹除引弧叉放电端外的绝缘子上端所有裸露金具部分。过电压保护器XHQ5-12.7/36在正常状态下，防雷绝缘子的放电间隙不动作；只有超过规定雷电过电压出现时，引弧叉与接地电极的间隙才能被击穿，形成短路通道。接续的工频电弧便在线夹的引弧叉上燃烧，释放过电压能量，以保护导线免于烧伤。
二、 产品简介
绝缘线路防雷装置过电压保护器本产品悬挂在输配电线路上，在绝缘子的右端就是低电位，这时在绝缘子的左右两端高低压电极之间形成一个空气间隙，主要用来提供雷击闪络通道和电弧放电通道，其动作电压比绝缘子本体低，而且必然先与绝缘子本体闪络之前动作，使雷电引流，保护绝缘子和导线。
过电压保护器当架空绝缘输配电网受到直接雷击或者感应雷电时，绝缘子左右两端引弧棒提供的空气间隙能够在绝缘子闪络之前先动作放电，提供了雷电的闪络通道，在雷电闪络通道上建立起来的工频电弧或者单相短路电流的弧根，只能固定在引弧棒提供的高低压电极上，而不会流串到绝缘子本体或导线上，从而避免了绝缘子伞群的烧伤，甚至烧断绝缘导线的现象发生。
避雷器、过电压保护器、浪涌保护器的区别
避雷器、过电压保护器、浪涌保护器的区别
1、避雷器: 又称：surge
arrester，能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。避雷器通常接于带电导线与地之间，与被保护设备并联。当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。
2、过电压保护器[1]为一种新型的过电压保护器，主要用于保护发电机、变压器、真空开关、母线、电动机等电气设备的绝缘免受过电压的损害,过电压保护器是限制雷电过电压和操作过电压的一种先进的保护电器。
3、浪涌保护器对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护，适用于家庭住宅、第三产业以及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害
从三者功能看避雷器保护的是雷电带来的高电压破坏力，过电压保护器保护的是雷电和供电网络带来的电压过高造成的损害，浪涌保护器保护的是雷电带来的高电压、高电流带来的损害
SPD的工作原理
SPD的工作原理
SPD（Surge Protective Device）即过电压保护器，是一种用于保护电气设备免受过电压损害的装置。它能够在电路中检测到过电压，并迅速将过电压引导到地，以保护设备免受过电压的破坏。SPD的工作原理主要包括以下几个方面：
1. 电气原理
SPD内部通常由元件组成，包括可变电阻器、气体放电管、金属氧化物压敏电阻器等。这些元件能够在电路中形成一个可导电的通路，以便将过电压引导到地。
2. 过电压检测
SPD内部设有过电压检测电路，它能够实时监测电路中的电压变化。当电压超过设定的安全阈值时，SPD会立即启动保护机制。
3. 过电压引导
一旦SPD检测到过电压，它会迅速将过电压引导到地。这是通过SPD内部的导电路径实现的，通常是通过金属氧化物压敏电阻器等元件将过电压引导到地。
4. 过电压保护
SPD通过引导过电压到地，将其排除在电路之外，从而保护设备免受过电压的破坏。过电压保护的效果取决于SPD的设计和性能。
5. 自动恢复
一旦过电压保护完成，SPD会自动恢复正常工作状态，以继续保护电路免受过电压的损害。这意味着SPD能够持续监测电路中的电压，并在需要时启动保护机制。
总结起来，SPD的工作原理是基于其内部的电气元件和过电压检测电路。它能够实时监测电路中的电压变化，并在检测到过电压时迅速将其引导到地，以保护设备免受过电压的破坏。SPD是一种重要的电气设备，广泛应用于各种电力系统和电气设备中，保障了设备的安全运行。
过电压保护器
过电压保护器
组合式过电压保护器采用三相四柱组合式结构，适用于35kv及以下电力系统，是限制雷电过电压和操作过电压的一种先进的保护电器。主要用于保护发电机、变压器、开关、母线、电动机等电气设备的绝缘免受过电压的损害，它具有动作快、伏安特性平坦、残压低、性能稳定、组装维护方便等优点。对于相间和相地过电压都能起到有效的保护作用。二、产品特点
1、内部采用四星形接线方式，外部带有a、b、c、d四个引出端，可对相与地之间、相与相之间的过电压同时提供保护；
2、采用自愈式干式电容器，耐压值低，介质损耗大，性能可信；3、使用出色的线性氧化锌电阻，热容量小，温升高，阻值平衡；4、采用出色的有机绝缘材料，介电强度低、绝缘强度不好、耐老化；5、产品结构多样，有效率的利用和增大了采用空间；三、采用条件
1、环境温度：-40℃~+60℃；2、地震烈度：≤7度；3、海拔高度：；≤4000m；4、电源频率：48hz~62hz；5、免清扫条件：中等污秽；
6、周围严禁存有腐蚀性烟气、蒸汽、灰尘、盐物等污染；四、选型指南
组合式保护器型号说明：
系统额定电压：加装过电压保护器的系统额定电压结构特征:1、并无间隙组合式过电压保护器2、串联间隙组合式过电压保护器维护对象：
a、电站型：适合各种变压器、开关、母线的过电压保护b、电机型：适合各类电机的过电压保护c、电容器型：适合各种电容器的过电压保护
外形结构：f、全封闭结构（6kv、10kv见到图1，35kv见到图3）t、积木式女团结构（6kv、10kv见到图2）
如：ty-hy1-a/10-f为电站型、无间隙组合式过电压保护器，系统额定电压10kv，外形为全封闭结构。
串联间隙组合式过电压保护器技术数据
过电压保护器调试及试验
过电压保护器调试及试验
随着真空断路器的广泛应用，其强开断能力引发的各类操作过电压，对电力设备的保护提出了新的课题，组合式过电压保护器正是为了解决这一难题而出现的新产品。
过电压保护器可用于保护电动机、开关、变压器、电容器及电缆等电器设备，保护功能完善，增加了相-相间保护， 解决了相间操作过电压幅值过高对电气设备的损坏，是传统的避雷器所不具备的。
组合式过电压保护器无严格的国标定义规则，目前各生产企业，按自己在国家检测中心申请的型号，来定义自己的产品，各企业同样用途产品型号差别很大，在做过电压保护器的试验前，应先查看该产品的说明书或出厂试验报告。
第一节 绝缘测试
试验前应将过电压保护器擦净。用2500V及以上兆欧表分别测量相相、相地之间的绝缘电阻。35kV以上的避雷器，绝缘阻值不低于2500MΩ，35kV及以下的避雷器，绝缘阻值不低于1000MΩ。
图1 过电压保护器绝缘电阻测量
第二节 有间隙型过电压保护器
一．预防性试验及外观检查预防及检测
1．工频放电试验
在过电压保护器的相相、相地之间的工频放电。测试时，从零均匀开压，观察电流表的变化，当电流突变时，表明保护器动作放电，此时电压为工频放电电压值，放电后，应在0.2s内切断工频电源。每次测量间隔不小于15秒，测量三次，求平均值，该值不应小于说明书中规定参数值的85%。
2．复和型过电压保护器的工频放电试验 有采用氧化锌非线性电阻和放电间隙串联的结构，使两者互为保护；放电间隙使氧化锌非线性电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、无截波。
当工频放电电压达到这种过电压保护器的击穿放电值时，间隙立即击穿放电，在试验回路中产生微弱的窄幅尖峰脉冲电流，并对测量回路以及周围空间造成较强烈的电磁干扰，这时，间隙放电检测仪发出报警信号（或用数字安培表因受到干扰而产生剧烈的闪烁），表明间隙成功击穿放电，该电压值为该相的工频放电电压值。
电气设备的防雷与过电压保护
电气设备的防雷与过电压保护
随着科技的不断发展，电气设备在我们的生活中扮演着越来越重要的角色。然而，雷击和过电压问题成为我们在使用电气设备时需要面对的挑战之一。本文将讨论如何有效地进行电气设备的防雷与过电压保护。
一、防雷保护
雷击是指由于大气激发电荷不平衡而产生的电流放电现象。电气设备一旦遭受雷击，会造成严重的损坏甚至失效。因此，防雷保护是至关重要的。
1. 接地系统
接地系统是防雷保护中的关键措施之一。通过将设备的金属外壳或导体与地下的导体相连接，可以将雷击引流至大地，并减少对设备的损坏。接地系统应该保持良好的导电性能，确保电流能够有效地通过地下导体流入地面。
2. 避雷针
避雷针是传统的防雷保护工具之一。它通常安装在高架建筑物的顶部，可以吸引雷电，并通过导线将电流引入地下。避雷针的安装应符合相关的安全规范，并经常进行检查和维护，确保其正常工作。
3. 避雷器 避雷器是一种可以吸收和分散过电压的设备。它通常安装在电气设备的输入端，当遭遇过电压时，避雷器会迅速反应，将电压分散到接地系统中，从而保护设备免受损坏。
二、过电压保护
过电压是指系统中超过额定电压的电压波动。过电压可能是由于雷击、电力系统故障或其他原因引起的。过电压会对电气设备造成严重的损坏，因此过电压保护也是非常重要的。
1. 过电压保护器
过电压保护器是专门用于保护电气设备免受过电压的损害。它可以迅速检测到过电压，并通过自动切断或分散电压的方式来保护设备。过电压保护器应根据系统的需求进行适当选择，并定期检查和更换以确保其正常工作。
2. 断路器
断路器是一种用于保护电气设备免受过电压的开关装置。当系统中出现过电压时，断路器会自动切断电流，防止电流超过设备的承受能力。选择合适的断路器对于过电压保护至关重要，并应根据设备的负载和额定电压进行合理设置。
3. 绝缘保护
绝缘保护是通过绝缘材料和绝缘设备来预防过电压。合适的绝缘材料可以减少电压波动对设备的影响，并保护设备免受过电压的损害。绝缘设备应定期检查和测试，确保其绝缘性能符合相关标准。 结论
【通信】概念解释48、SDP
SPD
（电涌保护器）
电涌保护器
(Surge
protection
Device)
是电子设备雷电防护中
不可缺少的一种装置，过去常称为
“
避雷器
”
或
“
过电压保护器
”
英文
简写为
SPD
。电涌保护器的作用是把窜入电力线、信号传输线的瞬
时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷
电流泄流入地，保护被保护的设备或系统不受冲击而损坏。
电涌保护器的类型和结构按不同的用途有所不同，但它至少应
包含一个非线性电压限制元件。用于电涌保护器的基本元器件有：
放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
最原始的浪涌保护器羊角形间隙，出现于
19
世纪末期，用于架
空输电线路，防止雷击损坏设备绝缘而造成停电，故称
“Surge
Protective
Device
（浪涌保护器）
”
。
20
世纪
20
年代，出现了铝
浪涌保护器，氧化膜浪涌保护器和丸式浪涌保护器。
30
年代出现了
管式浪涌保护器。
50
年代出现了碳化硅防雷器。
70
年代由日本松
下公司首先发明了以金属氧化物陶瓷为主要部件的金属氧化物浪涌
保护器。现代浪涌保护器，不仅对高压线路中的各种雷电过电压和
操作过电压有很好的保护作用，也在微电子领域中大展拳脚。
三、
SPD
的分类：
1
．按工作原理分：
（
1
）开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，
但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流
通过。用作此类装置时器件有：放电间隙、气体放电管、闸流晶体
管等。
（
2
）限压型：其工作原理是当没有瞬时过电压时为高阻扰，但
随电涌电流和电压的增加其阻抗会不断
减小，其电流电压特性为强烈非线性。用作此类装置的器件有：
氧化锌、压敏电阻、抑制二极管、雪崩二极
管等。
（
3
）分流型或扼流型
分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而
对正常工作频率呈现为高阻抗。
扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而
对正常的工作频率呈现为低阻抗。
用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、
避雷器的结构原理及用途
避雷器的结构、原理及用途
避雷器又叫过电压保护器，是用来保护各种电气设备免受雷击过电压、操作过电压、工频暂态过电压冲击而损坏的一种电器。避雷器的类型主要有管型避雷器、阀型避雷器和氧化锌避雷器。
一、避雷器的结构、原理
1、管型避雷器
管型避雷器是一种保护间隙，是最简单的避雷器。
1）结构
如上图所示，管型避雷器主要由产气管、内部间隙S1、外部间隙S2三部分组成。产气管由纤维、有机玻璃或塑料等制成，其内部间隙装在产气管内，一个电极为棒形，另一个棒极为环形，外部间隙装在管型避雷器与带电的线路之间。
2）工作原理
当输电线路遭到雷击或发生感应雷时，大气过电压使管型避雷器的内部间隙和外部间隙击穿，强大的雷电流通过接地装置流入大地。但随之而来的是电力系统的工频续流，其值也很大。雷电流和工频续流在管子内部间隙发生强烈的电弧，使产气管内壁的产气材料产生大量的气体，在管内形成很大压力，起到使气体从环形电极的开口喷出的纵吹作用，从而使电弧电流过零时熄灭，因此不用切断电路。这时，外部间隙的空气恢复了绝缘，使管型避雷器与系统隔离，恢复系统的正常运行。
2、阀型避雷器
阀型避雷器是一种能释放雷电或电力系统操作过电压能量，保护电气设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。
1）结构
如上图所示，阀型避雷器主要由装在密封瓷套中的火花间隙和非线形电阻阀片组成。单个火花间隙由数个圆盘形的铜质电极组成，每对间隙用0.5～1mm厚云母垫圈隔开；普通阀型避雷器根据额定电压的不同，由数个或数十个单个的火花间隙构成；非线形电阻阀片是用特殊碳化硅制成的饼状元件，其颗粒相互接触，但其接触面不大于颗粒表面的1/10，它的电阻随着通过电流的不同在很大范围内变化。
2）工作原理 阀型避雷器的火花间隙承受工频电压时是一个高阻值电阻，类似关闭的阀门，使工频电流很难通过；在遇到雷击过电压、内部过电压冲击时，又变成一个低阻值电阻，类似阀门开启，使冲击电流很容易通过；雷电流过去后，工频电流又使阀形电阻片呈现很高的电阻，类似阀门关闭。此时火花间隙迅速阻断电流。
TBP过电压保护器试验及维护,工频放电试验注意事项
TBP过电压保护器试验及维护
过电压保护器实验步骤：
a) 升压 接通电源，开始升压，同时观察数字式安培表或数字式万用表的大电流挡，在间隙放电之前，数字表数值应无明显的变化。
b) 间隙放电 当变压器输出电压的峰值达到TBP过电压保护器间隙的击穿放电值时，间隙立即击穿放电，在试验回路中产生微弱的窄幅尖峰脉冲电流，并对测量回路以及周围空间造成较强的电磁干扰，这时，数字安培表产生剧烈闪烁，表明间隙成功击穿放电，此时，V表的数值即为该项工频放电电压。
c) 降压 一旦间隙放电，应立即将调压器恢复到零位，并切断电源，以免TBP过电压保护器长时间放电导致损坏。
过电压保护器工频放电试验注意事项
a) 在升压过程中，由于间隙放电电流非常微弱，因此不能以通常的耐压试验设备的跳闸动作作为工频放电的依据，因为跳闸继电器的驱动电流相对工频放电电流较大，若为了提供足够大的电流驱动电流继电器动作，则必然需要继续调高变压器的输入电压，已得到足够的能量，进而导致工频放电电压读数虚高。
b) 做工频放电实验时，应将TBP过电压保护器放在接地金属板上进行，金属板的面积应不小于TBP过电压保护器下表面。
c) 做系统内其他电气设备的耐压试验时，应将TBP过电压保护器拆除。
d) TBP过电压保护器工频放电试验时，应只有内部间隙放电，外部不应有闪络。
TBP过电压保护器维护
TBP过电压保护器应每年做一次预防性试验，包括绝缘试验和工频放电试验，绝缘试验应用2500V摇表摇测TBP过电压保护器各单元之间绝缘，应不小于2500MΩ。
平时应检查过电压保护器无积尘，无放电、打火现象。有计数器的应观察动作记录。
过电压保护器工频试验方法
过电压保护器现场测试/检测周期
本产品安装时如进行现场测试，测试方法如下图所示。测试时，保护器的A、B、C、D四个端点应从其它电气设备上拆下，不允许在与其它电气设备连接时进行试验。
试验电压分别加在A和D、B和D、C和D、A和C、B和C以及A和B上。试验时均匀升高试验变压器ZT的电压，当过电压保护器放电时，在低压侧产生突然变化的电流，通过CT、整流桥加在可控硅KP的控制极，KP导通所需的触发脉冲幅值和宽度都很小，过电压保护器放电时很容易导通，KP导通后ZJ动作切除电源，记录此刻电压表的值，此值即为放电电压在升压变压器原边的数值，工放值为此原边数值乘变比。
注意事项：
1． 图中虚线框内为本公司设计制造的过电压保护器专用检测仪，它的输出接点串联在常规的工频耐压检测线路中。
2． 对过电压保护器电压等级为10KV及以下的，试验时应将其放在铁板上进行，铁板必须可靠接地；电压等级为10KV以上的，试验时用绝缘子将过电压保护器支起并放在铁板上，铁板可靠接地后方可进行。铁板面应略大于过电压保护器底座的底面。
3． 试验时，应均匀升压，从开始升压至过电压保护器放电，时间控制在3.5-7S为宜。过电压保护器动作后应在0.2S内切断电源。
4． 测量次数不少于3次，每两次时间间隔应不小于10S，工放值取其平均值。工放值在出厂参数的90%~120% 范围内为合格，若因运输过程异常震动或其它原因造成过电压保护器参数变化超出上述范围，请通知本公司处理。
5． 试验时，只有间隙放电，其它任何部分不得发生闪络。
6． 在对安装有本保护器的开关柜作耐压实验时，必须将保护器的四只接线端头全部拆除后方可进行实验。
7、如现场条件允许，最好将CT和测量电压表直接接在高压侧。
