实验 传感器的应用
3.实验：传感器的应用
(在学生用书中分册装订！)
1．下列有关电熨斗的说法正确的是( )
A．电熨斗能自动控制温度主要利用了双金属片，两片金属的膨胀系数相同
B．常温下，上、下触点是接触的；温度过高时，双金属片发生弯曲使上、下触点分离
C．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移
D．电熨斗中的双金属片是一种半导体材料
解析： 常温下，上下触点是接触的；温度过高时，双金属片发生弯曲使上下触点分离；需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移；双金属片由膨胀系数不同的金属材料制成，上面的膨胀系数大．
答案： BC
2．下列说法正确的是( )
A．话筒是一种常见的红外线传感器
B．霍尔元件能够把磁感应强度这个磁学量转换为电阻这个电学量
C．电子秤所使用的测力装置是力传感器
D．热敏电阻能够把温度高低转换为电阻大小
解析： 对各选项的分析如下：
选项 透析过程 结论
A 常见的一种话筒是电容传感器，不是红外线传感器 错误
B 霍尔元件能够把磁感应强度这个磁学量转换为电压而不是电阻 错误
C 电子秤所使用的测力装置是压力传感器 正确
D 热敏电阻的阻值随着温度的升高而减小，故能够把温度变化转换为电阻变化 正确
答案： CD
3.
有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是( )
A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻
B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻
C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻
D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻
解析： 热敏电阻的阻值随温度变化而变化，定值电阻和光敏电阻的阻值不随温度变化；光敏电阻的阻值随光照变化而变化，定值电阻和热敏电阻的阻值不随光照变化．故正确答案为A、C.
答案： AC
4.
如图所示，Rt为半导体热敏电阻，其他电阻都是普通的电阻，当灯泡L的亮度变暗时，说明( )
A．环境温度变高
B．环境温度变低
C．环境温度不变
D．都有可能
解析： 灯泡L的亮度变暗，说明Rt的阻值增大，即周围环境的温度变低．
答案： B
5.
右图是一火警报警器的部分电路示意图．其中R2为用半导体热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器．传感器R2所在处出现火情时，通过显示器的电流I、报警器两端的电压U的变化情况是( )
A．I变大，U变大 B．I变大，U变小
C．I变小，U变大 D．I变小，U变小
解析： R2处出现火情，温度升高，R2减小端电压减小，U减小，导致R2两端电压减小，通过R3的电流减小，I减小．
答案： D
6．压敏电阻的阻值会随所受压力的增大而减小，某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图甲所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m，电梯静止时电流表示数为I0，电梯在运动过程中，电流表的示数如图乙所示，下列判断中正确的是(
)
A．乙图表示电梯做匀速直线运动
B．乙图表示电梯做匀加速运动
C．乙图表示电梯做变加速运动
D．乙图表示电梯做匀减速运动
解析： 从题图乙可以看出电流增大，由欧姆定律知道压敏电阻阻值应该减小，结合压敏电阻特点可以判断，压力增大，而且电流逐渐变大，压力应该也是逐渐增大，所以电梯做变加速运动，A、B、D错，C对．
答案： C
7．电熨斗能自动控制温度，在熨烫不同的织物时，设定的温度可以不同，下图为电熨斗的结构图，电熨斗内部装有双金属片，双金属片上层金属的膨胀系数大于下层金属，若把熨烫的棉麻衣物换成丝绸衣物，则如何调节调温旋钮？(
)
织物材料 尼龙 合成纤维 丝绸 羊毛 麻
熨烫温度 低 → 高
A.向下 B．向上
C．保持原状 D．不能确定
解析： 常温下，上下触点是接触的，这样插上电源时电熨斗开始加温，当温度升高时，双金属片上层形变大，双金属片向下弯曲，触点分离，停止加热．现把棉麻衣物换成丝绸衣物，熨烫温度变低，要使温度低时就断开，应把调温旋钮向上旋转，这样在金属形变较小时就能断开电路．
答案： B
8.
惯性制导系统已广泛应用于弹道式导弹中，这个系统的重要元件之一是加速度计．加速度计构造和原理的示意图如图所示：沿导弹长度方向安装的固定光滑杆上套一质量为m的滑块，滑块两侧分别与劲度系数均为k的弹簧相连；两弹簧的另一端与固定壁相连．滑块原来静止，弹簧处于自然长度，滑块上有指针，可通过标尺测出滑块的位移，然后通过控制系统进行制导．设某段时间内导弹沿水平方向运动，指针向左偏离O点的距离为x，则这段时间内导弹的加速度( )
A．方向向左，大小为kxm
B．方向向右，大小为kxm
C．方向向左，大小为2kxm
D．方向向右，大小为2kxm
解析： 滑块随导弹一起做加速运动，向左偏离O点的距离为x，使左侧弹簧被压缩，右侧弹簧被拉长，则滑块所受合力为2kx，方向向右，故加速度方向向右．由牛顿第二定律得2kx＝ma，滑块加速度大小a＝2kxm，故选D.
答案： D
9．温度传感器广泛应用于室内空调、电冰箱等家用电器中，它是利用热敏电阻的阻值随温度变化的特殊性来工作的．如图甲所示，电源的电动势E＝9 V，内阻不计；G为灵敏
电流表，内阻保持不变；R为热敏电阻，其电阻阻值与温度的变化关系如图乙所示．闭合开关S，当R的温度等于20 ℃时，电流表示数I1＝2 mA.当电流表的示数I2＝3.6 mA时，热敏电阻的温度是(
)
A．60 ℃ B．80 ℃
C．100 ℃ D．120 ℃
解析： 在20 ℃时，E＝(RG＋R1)I1，即RG＝500 Ω，
当I2＝3.6 mA时，E＝(RG＋R2)I2，即9 V＝(500＋R2)×3.6×10－3 V，所以R2＝2 000 Ω.从题图乙中可以看出t＝120 ℃，故选D.
答案：
D
10．利用传感器和计算机可以研究快速变化的力的大小．实验时，把图甲中的小球举高到绳子的悬点O处，然后让小球自由下落．用这种方法获得的弹性绳的拉力随时间的变化图线如图乙所示．根据图线所提供的信息，以下判断正确的是(
)
A．t2时刻小球所处位置是运动中最高点
B．t1～t2期间小球速度先增大后减小
C．t3时刻小球动能最小
D．t2与t5时刻小球速度大小不同
解析： 小球下落的轨迹展开图如图所示，B处为绳子原长处，C处为小球重力与绳上拉力相等处，D处为小球下落的最低点，在F－t图中，0～t1小球在OB间下落，t1～t2小球
在BD间下落，t2～t3小球由D回到B处，t3～t4小球在BO间上升，而后下落至B点．由F－t图知，小球在t2时刻下落到最大距离，然后最大距离在逐渐减小，由以上分析知，小球的最大速度出现在C点，对应于t1～t2之间，A错，B对，小球动能最小出现在t2时刻或t3～t4间某时刻，C错误．t2和t5分别对应小球先后两次下落过程中经过最低点的时刻，速度大小为零，D错误，正确选项为B.
答案： B
11.
如图所示，两块水平放置的金属板距离为d，用导线、开关S与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中．两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m、电荷量为＋q的小球．S断开时传感器上有示数，S闭合时传感器上恰好无示数．线圈中的磁场B的变化情况和磁通量变化率分别是( )
A．正在增加，ΔΦΔt＝mgdq
B．正在减弱，ΔΦΔt＝mgdnq
C．正在减弱，ΔΦΔt＝mgdq
D．正在增加，ΔΦΔt＝mgdnq
解析： S闭合时传感器上恰好无示数，说明小球受竖直向上的电场力，且电场力大小等于重力，由楞次定律可判断磁场B正在增强，根据法拉第电磁感应定律E＝nΔΦΔt＝U，又q·Ud＝mg得ΔΦΔt＝mgdnq，故D正确．
答案： D
12.
如图所示，小铅球P系在细金属丝下，悬挂在O点，开始时小铅球P沿竖直方向处于静止状态．当将小铅球P放入水平流动的水中时，球向左摆动一定的角度θ，水流速度越大，θ越大．为了测定水流对小球作用力的大小，在水平方向固定一根电阻丝BC，其长为L，它与金属丝接触良好，不计摩擦和金属丝的电阻，C端在O点正下方处，且OC＝h.图中还有电动势为E的电源(内阻不计)和一只电压表．
请你连接一个电路，使得当水速增大时，电压表示数增大．
解析： 电路图如图所示．
设CD＝x，P球平衡时，由平衡条件可得tan θ＝Fmg＝xh①
根据闭合电路欧姆定律和部分电路欧姆定律可得I＝ERL＝URx②
根据电阻定律可得RL＝ρLS③
Rx＝ρxS④
由①②③④式可得U＝tan θ·EhL
因为水流速度越大，θ越大，所以U越大．
答案： 见解析

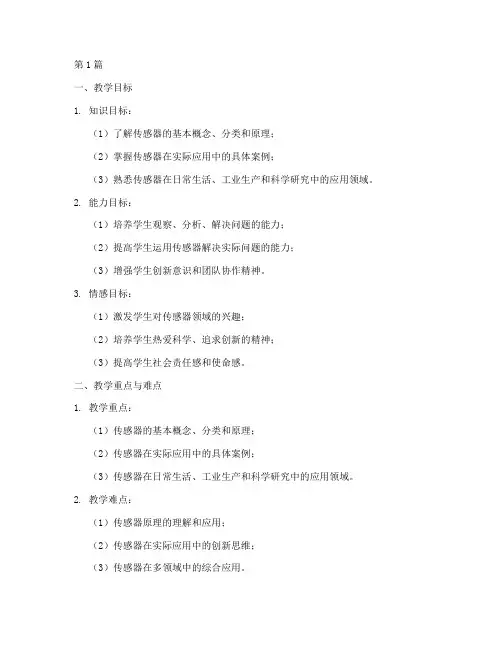

传感器的应用教案(3篇)
第1篇
一、教学目标
1. 知识目标：
（1）了解传感器的基本概念、分类和原理；
（2）掌握传感器在实际应用中的具体案例；
（3）熟悉传感器在日常生活、工业生产和科学研究中的应用领域。
2. 能力目标：
（1）培养学生观察、分析、解决问题的能力；
（2）提高学生运用传感器解决实际问题的能力；
（3）增强学生创新意识和团队协作精神。
3. 情感目标：
（1）激发学生对传感器领域的兴趣；
（2）培养学生热爱科学、追求创新的精神；
（3）提高学生社会责任感和使命感。
二、教学重点与难点
1. 教学重点：
（1）传感器的基本概念、分类和原理；
（2）传感器在实际应用中的具体案例；
（3）传感器在日常生活、工业生产和科学研究中的应用领域。
2. 教学难点：
（1）传感器原理的理解和应用；
（2）传感器在实际应用中的创新思维；
（3）传感器在多领域中的综合应用。 三、教学过程
1. 导入新课
（1）展示传感器在日常生活中的应用实例，如智能手表、智能家居等，激发学生的学习兴趣；
（2）提问：什么是传感器？传感器有什么作用？
2. 传感器的基本概念、分类和原理
（1）讲解传感器的基本概念，介绍传感器的定义、功能和特点；
（2）介绍传感器的分类，如按原理分类、按能量转换分类等；
（3）讲解传感器的工作原理，如光电效应、热电效应、磁电效应等。
3. 传感器在实际应用中的具体案例
（1）展示传感器在日常生活、工业生产和科学研究中的应用案例，如汽车防撞系统、工厂自动化生产、环境监测等；
（2）分析案例中传感器的原理、功能和特点，引导学生思考传感器在实际应用中的重要作用。
4. 传感器在多领域中的综合应用
（1）引导学生分析传感器在不同领域中的综合应用，如物联网、人工智能、智能制造等；
传感器的小实验实验报告(3篇)
第1篇
一、实验目的
1. 了解传感器的基本原理和结构。
2. 掌握传感器的信号处理方法。
3. 通过实验验证传感器的性能和特点。
4. 提高动手实践能力和实验技能。
二、实验原理
传感器是一种能够感受被测物理量并将其转换成可用信号的装置。本实验中，我们以温度传感器为例，探讨其工作原理和信号处理方法。
温度传感器利用温度变化引起物理参数（如电阻、热电势等）的变化，将其转换为电信号输出。本实验中，我们采用热敏电阻作为温度传感器，其电阻值随温度变化而变化。
三、实验设备
1. 温度传感器（热敏电阻）
2. 信号发生器
3. 数据采集器
4. 示波器
5. 温度计
6. 电源
7. 连接线
四、实验步骤
1. 搭建电路：将热敏电阻、信号发生器、数据采集器和示波器连接成一个完整的电路。确保连接正确，无短路或断路现象。
2. 设置参数：将信号发生器设置为正弦波输出，频率为1kHz，幅度为1V。
3. 采集数据：打开数据采集器，设置采样频率和时长，开始采集数据。 4. 观察现象：观察示波器上输出的波形，记录波形变化情况。
5. 测试温度：使用温度计测量热敏电阻周围的温度，记录温度值。
6. 分析结果：分析数据采集器采集到的数据，绘制电阻-温度曲线，观察电阻值随温度变化的情况。
五、实验结果与分析
1. 实验现象：随着温度的升高，热敏电阻的电阻值逐渐减小，波形幅度也随之减小。
2. 数据分析：通过实验数据绘制电阻-温度曲线，可以看出热敏电阻的电阻值随温度升高而减小，符合热敏电阻的特性。
3. 结果验证：将实验结果与理论值进行对比，验证实验的正确性。
六、实验总结
1. 本实验成功验证了热敏电阻作为温度传感器的可行性，掌握了传感器的信号处理方法。
2. 通过实验，加深了对传感器原理和特性的理解，提高了动手实践能力和实验技能。
3. 在实验过程中，发现了一些问题，如信号干扰、测量误差等，为今后的实验提供了借鉴。
传感器原理及应用实验报告的
传感器原理及应用实验报告的
传感器原理及应用实验报告
1. 引言
传感器是一种能够将物理量转化为可测量的电信号的装置，广泛应用于各个领域，如工业控制、医疗监护、环境监测等。本实验旨在探究传感器的工作原理，并通过一系列的应用示例，展示传感器在实际应用中的优势和价值。
2. 传感器的工作原理
传感器的工作原理基于不同的物理原理，常见的有电阻、电容、磁性、光电等原理。以电阻式传感器为例，其基本原理是通过测量感应电阻的变化来获得目标物理量的信息。当被测量物理量发生变化时，传感器内部的电路会产生相应的变化，这种变化可以通过电压、电流等形式的输出信号来实现。
3. 传感器的分类与应用
3.1 光电传感器
光电传感器利用光敏元件（如光电二极管、光电三极管等）对光信号进行感知，并将其转化为电信号。光电传感器广泛应用于工业自动化控制、安防监控、光电测距等领域。 3.2 压力传感器
压力传感器通过测量物体受到的外部压力，将其转化为电信号。压力传感器在汽车制造、气体检测、医疗器械等领域有着重要的应用。
3.3 温度传感器
温度传感器通过测量物体的温度变化，将其转化为电信号。温度传感器广泛应用于气象观测、温控设备、冷链物流等领域。
3.4 加速度传感器
加速度传感器用于测量物体的加速度或振动状态，常见于汽车安全系统、运动监测、智能手机等设备中。
3.5 湿度传感器
湿度传感器用于测量空气中的湿度水分含量，广泛应用于农业、气象观测、室内环境监测等领域。
4. 传感器应用实例
4.1 工业领域
在工业自动化领域，传感器起着至关重要的作用。通过使用温度传感器和压力传感器，可以实现对生产过程中温度和压力的监测与控制，提升生产效率和质量。
4.2 医疗监护
传感器在医疗监护领域也广泛应用。心电传感器可以实时监测患者的心电图数据；血氧传感器可以测量血氧饱和度；体温传感器可以监测患者体温的变化，及时发现异常情况。
《传感器的应用》教学设计
《传感器的应用》教学设计
一、教学目标
1、 知识与技能目标
（1）学生能够理解传感器的定义和工作原理。
（2）学生能够列举常见传感器的类型及其应用领域。
（3）学生能够根据实际需求选择合适的传感器，并解释其选择的理由。
2、 过程与方法目标
（1）通过实验和案例分析，培养学生观察、分析和解决问题的能力。
（2）通过小组合作学习，提高学生的团队协作能力和交流表达能力。
3、 情感态度与价值观目标
（1）激发学生对科学技术的兴趣，培养学生的创新意识和探索精神。
（2）使学生认识到传感器在现代社会中的重要性，增强学生的科技素养和社会责任感。
二、教学重难点 1、 教学重点
（1）常见传感器的工作原理和应用。
（2）传感器在实际生活中的应用案例分析。
2、 教学难点
（1）如何让学生理解传感器的工作原理，尤其是一些较为复杂的传感器。
（2）如何引导学生根据实际需求选择合适的传感器，并进行有效的系统设计。
三、教学方法
1、 讲授法
讲解传感器的基本概念、工作原理和分类，使学生对传感器有初步的认识。
2、 实验法
通过设计简单的实验，让学生亲身体验传感器的工作过程，加深对传感器的理解。
3、 案例分析法
通过分析实际生活中的传感器应用案例，引导学生将理论知识与实际应用相结合。
4、 小组讨论法 组织学生进行小组讨论，共同探讨传感器的选择和应用方案，培养学生的团队协作和创新能力。
四、教学过程
1、 课程导入（5 分钟）
通过展示一些现代科技产品，如智能手机、智能家居设备、自动驾驶汽车等，引出传感器在这些产品中的重要作用，激发学生的学习兴趣。
2、 知识讲解（20 分钟）
（1）传感器的定义：传感器是一种能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。
（2）传感器的工作原理：以常见的温度传感器为例，讲解传感器如何将温度这一物理量转换为电信号。
（3）传感器的分类：按照被测量的不同，传感器可以分为温度传感器、压力传感器、位移传感器、光传感器、声音传感器等；按照工作原理的不同，传感器可以分为电阻式传感器、电容式传感器、电感式传感器、压电式传感器、光电式传感器等。
传感器原理及应用实验报告
传感器原理及应用实验报告
引言
传感器是现代科技发展中重要的组成部分，它们可以将物理量或化学量转化为电信号，用于测量和监测各种参数。本实验报告将介绍传感器的原理及其在实际应用中的重要性。
传感器原理
传感器的原理基于特定的物理或化学效应，用于测量目标物体或环境的特性。传感器可以根据测量的参数分为多种类型，例如温度传感器、压力传感器、湿度传感器等。以下是一些常见的传感器原理：
1. 电阻性传感器：根据目标物体的电阻变化来测量参数，如温度传感器和光敏电阻。
2. 电容性传感器：根据目标物体的电容变化来测量参数，如接近传感器和湿度传感器。
3. 电磁感应传感器：根据目标物体对电磁场的影响来测量参数，如电流传感器和磁场传感器。
4. 光学传感器：利用光学效应来测量参数，如光电二极管和激光传感器。
5. 化学传感器：根据目标物体的化学反应来测量参数，如气体传感器和pH传感器。
传感器的工作原理决定了其在不同领域中的应用。
传感器应用
传感器在各个领域中都有广泛的应用，如工业、医疗、环境监测等。以下是一些传感器的应用示例：
1. 温度传感器：用于测量环境温度，广泛应用于空调、温度控制等领域。
2. 压力传感器：用于测量液体或气体的压力，常用于汽车制造和工业流程控制中。
3. 湿度传感器：用于测量空气中的湿度，可应用于温室、气象监测等场合。
4. 加速度传感器：用于测量物体的加速度，广泛应用于汽车、智能手机等设备中的运动检测。 5. 光敏传感器：用于测量光线强度，常用于自动照明系统和光电设备中。
这些只是传感器应用的一小部分，实际上还有许多其他类型的传感器应用于各种领域。
传感器实验
为了深入理解传感器的原理和应用，我们进行了一项传感器实验。实验中我们选择了温度传感器作为研究对象，通过Arduino开发板进行数据采集和处理。
实验步骤
1. 准备实验材料：Arduino开发板、温度传感器、杜邦线等。
2. 连接电路：将温度传感器与Arduino开发板连接，确保电路连接正确无误。

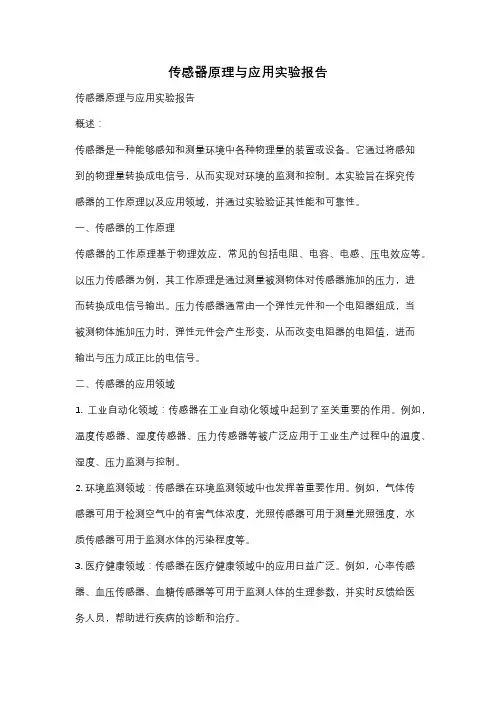

传感器原理与应用实验报告
传感器原理与应用实验报告
传感器原理与应用实验报告
概述：
传感器是一种能够感知和测量环境中各种物理量的装置或设备。它通过将感知到的物理量转换成电信号，从而实现对环境的监测和控制。本实验旨在探究传感器的工作原理以及应用领域，并通过实验验证其性能和可靠性。
一、传感器的工作原理
传感器的工作原理基于物理效应，常见的包括电阻、电容、电感、压电效应等。以压力传感器为例，其工作原理是通过测量被测物体对传感器施加的压力，进而转换成电信号输出。压力传感器通常由一个弹性元件和一个电阻器组成，当被测物体施加压力时，弹性元件会产生形变，从而改变电阻器的电阻值，进而输出与压力成正比的电信号。
二、传感器的应用领域
1. 工业自动化领域：传感器在工业自动化领域中起到了至关重要的作用。例如，温度传感器、湿度传感器、压力传感器等被广泛应用于工业生产过程中的温度、湿度、压力监测与控制。
2. 环境监测领域：传感器在环境监测领域中也发挥着重要作用。例如，气体传感器可用于检测空气中的有害气体浓度，光照传感器可用于测量光照强度，水质传感器可用于监测水体的污染程度等。
3. 医疗健康领域：传感器在医疗健康领域中的应用日益广泛。例如，心率传感器、血压传感器、血糖传感器等可用于监测人体的生理参数，并实时反馈给医务人员，帮助进行疾病的诊断和治疗。 三、实验设计与结果分析
本实验选择温度传感器作为研究对象，通过搭建实验装置，测量不同温度下传感器的电阻值，并进一步分析电阻值与温度之间的关系。
实验结果显示，随着温度的升高，传感器的电阻值呈现出线性增加的趋势。通过对实验数据进行拟合分析，得到了温度与电阻值之间的数学关系模型。这为后续的温度测量提供了理论基础。
四、传感器的性能与可靠性评估
传感器的性能与可靠性是评估传感器质量的重要指标。本实验通过对传感器的灵敏度、线性度、稳定性等性能指标进行测试，以及对传感器的抗干扰性和长期稳定性进行验证，对传感器的性能和可靠性进行评估。
传感器的应用案例
传感器的应用案例
传感器是一种用于感知、监测与测量环境中特定物理量的装置，广泛应用于各个领域。下面列举了10个传感器的应用案例：
1. 温度传感器：用于测量环境温度，常见于空调、冰箱、热水器等家电设备中，以控制温度在合适的范围内。
2. 光敏传感器：用于感知光线强度的变化，常见于自动照明系统、摄像机中，以实现自动调节光线亮度和拍摄质量。
3. 湿度传感器：用于测量环境湿度，常见于气象仪器、温室、空气净化器中，以监控和控制湿度水平。
4. 压力传感器：用于测量压力变化，广泛应用于汽车、工业设备、医疗器械等领域，以实现压力监测和控制。
5. 加速度传感器：用于测量物体的加速度，常见于汽车、智能手机、运动设备中，以实现运动检测和姿态跟踪。
6. 位移传感器：用于测量物体的位移变化，常见于机械设备、机器人、汽车制动系统中，以实现位置控制和安全监测。
7. 气体传感器：用于检测环境中的气体浓度，常见于煤气报警器、空气质量监测仪器中，以实现气体泄漏和污染监测。
8. 声音传感器：用于感知环境中的声音变化，常见于安防系统、智能家居中，以实现声音检测和警报。
9. 触摸传感器：用于感知物体的触摸或接近，常见于智能手机、电子设备中，以实现触摸操作和接近检测。
10. 水位传感器：用于测量液体的水平高度，常见于水箱、洗衣机、污水处理设备中，以实现水位监测和控制。
这些传感器应用案例涵盖了生活、工业、安全、医疗等多个领域，展示了传感器在实际应用中的重要性和广泛性。通过传感器的监测与测量，我们能够更好地了解和控制环境中的物理量，提高生活质量和工作效率。传感器技术的发展不仅为我们带来了便利，也为各行各业提供了更多的创新机会。
学案：6.3 实验：传感器的应用
- 1 - 6.3 实验：传感器的应用 学案（人教版选修3-2）
1．斯密特触发器的特点：当输入端电压逐渐上升到某一个值(1.6 V)时，输出端会突然从________跳到____________，当输入端电压下降到另一个值(0.8 V)时，输出端会从________跳到__________．
2．下列说法中正确的是( )
A．电饭锅中的敏感元件是光敏电阻
B．测温仪中测温元件可以是热敏电阻
C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲
D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态
3．某市为了节约能源，合理适时地使用路灯，要求夜晚亮、白天熄，利用半导体的某种特性制成自动点亮、熄灭的装置，实现了自动控制．这是利用半导体的( )
A．压敏性 B．光敏性
C．热敏性 D．三种特性都利用了
【概念规律练】
知识点 传感器的应用实验
1．如图1所示的光控电路用发光二极管LED模拟路灯，RG为光敏电阻．A为斯密特触发器输入端，在天黑时路灯(发光二极管)会点亮．下列说法正确的是( )
图1
A．天黑时，Y处于高电平
B．天黑时，Y处于低电平
C．当R1调大时，天更暗时，灯(发光二极管)点亮
D．当R1调大时，天较亮时，灯(发光二极管)就能点亮
2．如图2是温度报警器电路示意图，下列关于此电路的分析正确的是( )
图2
A．当RT的温度升高时，RT减小，A端电势降低，Y端电势升高，蜂鸣器会发出报警声
B．当RT的温度升高时，RT减小，A端电势升高，Y端电势降低，蜂鸣器会发出报警声
C．当增大R1时，A端电势升高，Y端电势降低，蜂鸣器会发出报警声
D．当增大R1时，A端电势降低，Y端电势升高，蜂鸣器会发出报警声
【方法技巧练】
自动控制电路的分析及设计技巧
3．自己设计一个以热敏电阻为传感器的简易自动报警器，当温度过高时，小灯泡亮或响铃报警．所用的实验器材可能有电磁继电器、电铃、小灯泡、热敏电阻、干电池、滑动变阻器、开关．
感应传感器的原理及应用实验报告
感应传感器的原理及应用实验报告
1. 引言
感应传感器是一种用于检测并感知周围环境的装置。它通过测量和记录物理量来帮助我们理解和控制外部环境。本实验旨在研究感应传感器的工作原理，并探索其在不同应用中的实际应用。
2. 原理
感应传感器通过测量周围环境中的物理量来感知外部环境。主要的感应传感器类型包括温度传感器、光敏传感器、声音传感器和运动传感器等。
2.1 温度传感器
温度传感器是一种测量温度的传感器。它们基于物体与环境的热量交换原理来测量温度。常见的温度传感器包括热电偶和热敏电阻。实验中，我们将使用热敏电阻来测量温度。
2.2 光敏传感器
光敏传感器是一种测量光线强度的传感器。它们利用材料对光线的敏感性来测量光线的强度。常见的光敏传感器包括光敏电阻和光电二极管。实验中，我们将使用光敏电阻来测量光线的强度。
2.3 声音传感器
声音传感器是一种测量声音强度的传感器。它们基于声波的产生和传播原理来测量声音的强度。常见的声音传感器包括麦克风。实验中，我们将使用麦克风来测量声音的强度。
2.4 运动传感器
运动传感器是一种测量物体运动状态的传感器。它们通过检测周围环境中的物体运动来测量和记录物体的位置和速度。常见的运动传感器包括加速度计和陀螺仪。实验中，我们将使用加速度计来测量物体的运动状态。
3. 实验过程
3.1 温度传感器实验
1. 准备一个热敏电阻和连接电路。
2. 将热敏电阻固定在一个温度控制实验装置上。 3. 打开电路并记录电阻的数值。
4. 通过调节实验装置的温度，改变电阻的数值。
5. 记录不同温度下的电阻数值。
3.2 光敏传感器实验
1. 准备一个光敏电阻和连接电路。
2. 将光敏电阻暴露在不同光照强度下。
3. 打开电路并记录电阻的数值。
4. 改变光照强度，并记录不同光照强度下的电阻数值。
3.3 声音传感器实验
1. 准备一个麦克风和连接电路。
2. 将麦克风暴露在不同声音强度下。
传感器原理及应用实验报告 2
传感器原理及应用实验报告
一、实验目的
1、 深入理解各类传感器的工作原理。
2、 掌握传感器的性能参数和测量方法。
3、 学会使用传感器进行物理量的测量和数据采集。
4、 培养分析和解决实验中出现问题的能力。
二、实验设备
1、 压力传感器及测量电路。
2、 温度传感器及测量电路。
3、 位移传感器及测量电路。
4、 数据采集卡及计算机。
三、实验原理
（一）压力传感器
压力传感器通常基于压阻效应或电容原理工作。压阻式压力传感器是在硅片上扩散出电阻，并将其连接成电桥形式。当压力作用于硅片时，电阻值发生变化，从而导致电桥输出电压的变化。电容式压力传感器则是通过改变两个极板之间的距离或有效面积，从而改变电容值，进而反映压力的大小。
（二）温度传感器
常见的温度传感器有热电偶和热敏电阻。热电偶基于塞贝克效应，由两种不同的金属组成，当两端存在温度差时，会产生热电动势。热敏电阻的电阻值随温度变化而显著改变，通过测量电阻值可以确定温度。
（三）位移传感器
位移传感器包括电感式、电容式和光栅式等。电感式位移传感器利用线圈的电感变化来测量位移；电容式位移传感器则依据电容的变化来检测位移；光栅式位移传感器通过光栅的莫尔条纹来实现高精度的位移测量。
四、实验步骤
（一）压力传感器实验
1、 连接压力传感器到测量电路，确保连接正确无误。
2、 打开电源，对传感器进行预热。
3、 施加不同大小的压力，使用数据采集卡采集输出电压数据。
4、 记录压力值和对应的电压值，绘制压力电压特性曲线。
（二）温度传感器实验 1、 将热电偶或热敏电阻插入恒温槽中。
2、 改变恒温槽的温度，设置多个温度点。
3、 测量不同温度下传感器的输出，记录温度和输出值。
4、 绘制温度输出特性曲线。
（三）位移传感器实验
1、 安装位移传感器，使其能够准确测量位移。
2、 移动测量对象，产生不同的位移量。
3、 采集位移数据和传感器的输出信号。
