在普通外圆磨床上磨削细长轴的一种工艺
在普通外圆磨床上磨削细长轴的一种新工艺
【论文摘要】本文介绍了一种在普通外圆磨床上高效磨削高精度、低粗糙度细长轴（空筒件）的新工艺——，其特点是操作简便，容易掌握，对工人技术水平要求低，在磨削过程只需进行粗、精磨两工序，这种工艺非常适用于长径比L/D≥50的细长轴、难加工材料和较硬材质的超精磨削。
----------在普通外圆磨床上磨削细长轴的一种新工艺---------- 在普通外圆磨床上超精磨削细长轴一直是老大难问题，易产生灼伤、振纹、落沙，圆轴度超差等缺陷，特别是，当工件的长径比超过30(L/D＞30)时，尤为困难。
国外机械工业发达地方的中小型机械修造公司(厂)的长期实践表明，只要检修、调整好普通外圆磨床，合理地选择砂轮、磨削用量和工艺过程，就能满足细长轴的技术要求。
本论文介绍在普通外圆磨床一种超精磨削细长轴的缓进恒压力磨削工艺方法。
二．磨削前的几项准备工作:
1. 校直
细长轴校直方法有热校和冷校两种方法，热校比冷校理想。
校直后的弯曲度应控制在工件每1000mm长度，其弯曲度<0.15mm，圆轴度<0.05mm。
2. 中心孔
细长轴两端的中心孔是细长轴的定位装夹基准,细长轴经过车加工、热处理和校直后，中心孔将会产生变形。
对细长轴两端的中心孔进行研磨，使用多棱的60°硬质合金顶尖挤研，60°锥孔与磨床顶尖的接触面大于80%，圆度<0.001t等标准要求。
3. 检修机床
保证检修后的外圆磨床各项精度达到如下指标。
4. 调整机床
主要是调整头架与尾架间的中心距离。
将工件顶在两顶尖间，用手旋转工件。
感觉不松不紧为好，如果尾座顶尖是弹簧式的，可使弹簧顶尖压缩0.5～2mm，再顶住工件中心孔。
5. 检查工件
两顶尖顶住工件，先用百分表对细长轴的全长作径向跳动检查，特别是对中间弯曲度最大的地方，观察其跳动量方向是否一致。
然后再用千分尺检查工件的磨削余量和各项尺寸。
细长轴的磨削余量取较小值为宜，粗磨为0.20-0.25mm.精磨为0.05-0.10mm。
三：砂轮及磨削用量的选择
1. 砂轮的选择
图1 砂轮形状（代号：P）
根据细长轴材料的不同，选择不同磨料、硬度、粒度的砂轮，这是很重要的。
磨细长轴的砂轮硬度应稍软，粒度应稍粗。
砂轮的形状如图1所示，可以减少细长轴在旋转中产生自激振动，砂轮的选择见表1，砂轮宽60mm。
表1 砂轮的选择
2. 切削用量的选择
表2切削用量的合理选择
从表2中可以看出细长轴磨削的几个特点：
a.修整砂轮的走刀量S、切深t均比一般磨削大，可使砂轮的表
面比较粗糙，以增强切削性能；
b.磨削时工件的转速较低，精磨时更低，这是为了减少细长轴因
旋转而产生的振荡，而走刀量较大，以便将一部分切向力转化为轴向力，减少径向力Py；
c.磨削时切深t用单行程来达到。
磨削量大，磨削接触面大，因
此调低工件转速低，工作台纵向速度，使工件表面与砂轮表面在单位时间内和单位面积上的接触就相应地减少，可用粗、精磨两道工序来弥补。
d.磨削时工作产生大量的热能，可能产生灼伤工作，需大量的乳
化液来冲洗和冷却。
3.砂轮修整：砂轮的修整就应选用锋利的金刚石，粗、精磨前各进行一次修整，如图2方式安装金刚石及支架。
以很小而均匀的进给量精密地修整砂轮，然后用油石(用平面磨床磨平)或精车后的砂轮以很小而均匀的进给量进行细密地修整砂轮，获得出大量的等高微刃，修整的同时用冷却液冲洗砂轮落砂，冷却金刚石。
砂轮修整成阶梯形(如图3)，使其分成粗、磨区，减少砂轮
的切削余量，减少振动。
图2：金刚石笔及其合理安装图3：砂轮修整阶梯形状
4 合理使用中心架
除了合理地选择中心架的数量之外，主要是在磨削过程中合理地调整中心架的两个支片：用涂色法来观察支片前端与工件表面接触与否；用手摸支片前端与工件表面是否接触；看火花，当工件、砂轮、支片三者位置一致时，用手调整支片，并观察火花是否增大。
对于高精度、低粗糙度的细长轴磨削，应分粗、精磨。
同时将工件放松，在两顶尖中心孔内放黄油，并放松中心架，使两支片不接触工件。
然后再重新调整中心架的两个支片，方法如图4所示。
百分表沿直径方向顶住工件，调整支片，当工件与支片接触，百分表立即有反应，这样我们就可控制支片的前后位置。
图4 中心架的合理使用
2015年4月23日。
普通车床细长轴加工工艺研究
普通车床细长轴加工工艺研究摘要：针对细长轴零件的加工生产环节来说，因为细长轴自身所存在的特征，一般在进行机械加工期间，特别是在车削加工当中，会导致工件出现变形。
与此同时，在实际加工期间伴随着振动等情况的出现，倘若没有科学控制细长轴的加工过程，那么必然会对产品的加工精度与质量带来影响。
所以，采取有效措施对细长轴零件加工过程的工艺加以完善，对强化该类零件的精度以及减少失误情况发生概率等方面均有着积极的意义。
关键词：普通车床；细长轴；加工工艺引言一般而言，细长轴在实际加工期间通常体现出来的是受力以及受热等形成的变形影响，在具体加工的时候怎样减少这些变形的干扰，能够为细长轴的加工精度控制提供强而有力的技术保证，已然演变成现阶段值得深思的课题。
从细长轴具有的加工工艺特性、细长轴加工精度的影响因素、细长轴加工精度的提升措施为切入点进行研究，在分析普通车床细长轴加工工艺成效发挥影响因素的基础上，通过有效措施强化生产加工质量。
1细长轴具有的加工工艺特性首先，细长轴的长度和直径之比达到25，所以其并不存在着较强的刚度，相关人员在进行零件装夹期间，倘若在卡爪、跟刀架与顶尖三者装夹期间发生不规范情况，在实际加工期间由于零件自由度受到约束，一般在切削力与零件自身重力的干扰下极易出现变形的情况，继而在加工期间造成轴的振动，显然这样必然会直接影响到刀具质量与加工精度，甚至还会对加工水平带来不利影响。
其次，细长轴因为长度较长，所以散热效果并不理想。
在具体切削加工期间，因为刀具和零件在不断作用的时候会形成诸多的热量，并且零件里面的热量无法在第一时间消除，所以此时就会出现热膨胀的情况，并且在顶尖和卡爪的约束下，极易因为挤压作用而出现弯曲变形。
最后，细长轴的装夹时，一定要采取必要手段确保装夹的准确性，尤其要对跟刀架的安装予以高度重视。
在具体操作期间，相关人员需要对以下几点进行适当的调节：一是跟刀架的两个下支撑滚轮；二是上压紧轮的预紧力，这样做的目的是为了令支撑轮的支撑力以及压紧轮的压紧力更加高效，并且还要确保跟刀架的圆跳动度，否则不但会影响到加工期间零件的变形程度与振动，而且还会影响到加工的精度等。
普通车床细长轴车削加工工艺
普通车床细长轴车削加工工艺（长度与之直径比大于20～25(即L/d≥20～25)的轴称之为细长轴。
这类零件一般在车床上进行加工。
在车削过程中，由于其刚性差，在切削力和切削热的作用下，细长轴很容易产生弯曲变形，这样就破坏了刀具和零件相对运动的准确性，使加工出来的细长轴产生中间粗、两头细的形状，严重影响零件的加工精度.同时细长轴产生弯曲变形后，还会引起工艺系统振动，影响零件的粗糙度。
在切削力、重力和顶尖顶紧力的作用下，横置的细长轴是很容易弯曲甚至失稳，提高细长轴的加工精度问题，就是控制工艺系统的受力及受热变形的问题。
因此，采用反向进给车削，配合以最佳的刀具几何参数、切削用量、拉紧装置和轴套式跟刀架等一系列有效措施。
以提高细长轴的刚性，得到良好的几何精度和理想的表面粗糙度，保证加工要求。
2细长轴车削的工艺特点细长轴车削的工艺特点细长轴车削的工艺特点细长轴车削的工艺特点：①细长轴刚性很差，车削时装夹不当，很容易因切削力及重力的作用而发生弯曲变形，产生振动，从而影响加工精度和表面粗糙度。
②细长轴的热扩散性能差，在切削热作用下，会产生相当大的线膨胀。
如果轴的两端为固定支承，则工件会因伸长而顶弯。
③由于轴较长，一次走刀时间长，刀具磨损大，从而影响零件的几何形状精度。
④车细长轴时由于使用跟刀架，若支承工件的两个支承块对零件压力不适当，会影响加工精度。
若压力过小或不接触，就不起作用，不能提高零件的刚度：若压力过大，零件被压向车刀，切削深度增加，车出的直径就小，当跟刀架继续移动后，支承块支承在小直径外圆处，支承块与工件脱离，切削力使工件向外让开，切削深度减小，车出的直径变大，以后跟刀架又跟到大直径圆上，又把工件压向车刀，使车出的直径变小，这样连续有规律的变化，就会把细长的工件车成“竹节”形。
造成机床、工件、刀具工艺系统的刚性不良给切削加工带来困难，不易获得良好的表面粗糙度和几何精度3引起细长轴产生弯曲变形的原因在车床上车削细长轴采用的传统装夹方式主要有两种：一种方式是细长轴的一端用卡盘夹紧，另一端用车床尾架顶尖支承(一夹一顶)；另一种方式是细长轴的两端均由顶尖支撑(双顶尖)。
磨削及切削加工工艺
磨削及切削加工工艺一、磨削加工工艺1、工件的装夹（1）轴类工件装夹前应检查中心孔，不得有椭圆、棱圆、碰伤、毛刺等缺陷，并把中心孔擦净。
经过热处理的工件，须修好中心孔，精磨的工件应研磨好中心孔，并加好润滑油。
（2）在两顶尖间装夹轴类工件时，装夹前要调整尾座，使两顶尖轴线重合。
（3）在内、外圆磨床上磨削易变形的薄壁工件时，夹紧力要适当，在精磨时应适当放松夹紧力。
（4）在内、外圆磨床上磨削偏重工件，装夹时应加好配重，保证磨削时的平衡。
（5）在外圆磨床上用尾座顶尖顶紧工件磨削时，其顶紧力应适当，磨削时还应根据工件的涨缩情况调整顶紧力。
（6）在外圆磨床上磨削细长轴时，应使用中心架并应调整好中心架与床头架、尾座的同轴度。
（7）在平面磨床上用磁盘吸住磨削支承面较小或较高的工件时，应在适当位置增加挡铁，以防磨削时工件飞出或倾倒。
2、砂轮的选用和安装（1）根据工件的材料、硬度、精度和表面粗糙度的要求，合理选用砂轮牌号。
（2）安装砂轮时，不得使用两个尺寸不同或不平的法兰盘，并应在法兰盘与砂轮之间放入橡皮、牛皮等弹性垫。
（3）装夹砂轮时，必须在修砂轮前后进行静平衡，并在砂轮装好后进行空运转试验。
（4）修砂轮时，应不间断地充分使用切削液，以免金钢钻因骤冷、骤热而碎裂。
3、磨削加工（1）磨削工件时，应先开动机床，根据室温的不同，空转的时间一般不少于5min，然后进行磨削加工。
（2）在磨削过程中不得中途停车，要停车时，必须先停止进给退出砂轮。
（3）砂轮使用一段时间后，如发现工件产生多棱形振痕，应拆下砂轮重新校平衡后再使用。
（4）在磨削细长轴时，不应使用切入法磨削。
（5）在平面磨床上磨削薄片工件时，应多次翻面磨削。
（6）由干磨转湿磨或由湿磨转干磨时，砂轮应空转2min左右，以散热和除去水分。
（7）在无心磨床上磨削工件时，应调整好砂轮与导轮夹角及支板的高度，试磨合格后方可磨削工件。
（8）在立轴平面磨床上及导轨磨床上采用端面磨削精磨平面时，砂轮轴必须调整到与工作台垂直或与导轨移动方向垂直。
普通车床加工细长轴工艺制作和加工方法
欢迎阅读普通车床加工细长轴工艺制作和加工方法一般工件长度与直径25：1时称为细长轴。
干过车工的人都知道，细长轴是机床加工中最难加工的一种零部件。
过去在机械加工行业当中有句俗话：“车工怕车二，粗车：也就是除锈，主要是给调质打基础，除锈的方法一般的分三种：1），锉刀挫。
2），砂布打。
3），车刀车。
一般的前两种不用。
用车刀车一下见光为止。
注意，在编排工艺的时候一定要注明不准打中心孔。
三，调质，硬度可根据技术要求而定。
四，校直，1),在平板上用锤子敲打的方法。
2），用压力机校直的方法。
3由于工件的自重、变形、振动影响工件圆柱度和表面粗糙度。
4工件在高速旋转时，在离心力的作用下，加剧工件弯曲与振动。
因此，切削速度不宜过高。
由此可知对车削细长轴，不论对刀具，机床精度，辅助工具精度，切削用量的选择，工艺安排与具体操作技能都应有较高的要求，是一项工艺较强的综合技术。
七，防止细长轴车削时振动和变形的方法以在支承爪与工件之间加一层纱布和研磨剂，进行研磨抱合。
2）用过渡套筒支承细长轴。
如果用上面支承方法车沟槽比较困难的化，可以用过渡套筒，是支承爪与过渡套筒的外表面接触，过渡套筒的两端面各装有4个螺钉，用这些螺钉顶住毛坯工件，并调整套筒的轴线与主轴旋转轴线相重合，即可车削。
2.跟刀架的使用，跟刀架分两种：一种是带有两只支承爪的跟刀架，还有一种是带有三只爪的跟刀架。
算公式：⊿L=aL⊿t式中⊿L——工件热变形伸长量（mm）；a——材料线膨胀系数（1/oС）;L——工件的总长（mm）;⊿t——工件升高的温度（oС）。
例如；车削直径为 25mm，长度为1200mm的细长轴，材料45#车削时因受到切削热的影响，使工件由原来的21oC上升到61oC，求这根细长轴的热变形伸长量。
⊿t=61oС-21oС=40oС2）保证充分的切削液，车削细长轴时，不论是低速车削还是高速车削，为了减少工件的升温而引起的热变形，提高跟刀架、刀具的使用寿命和工件的加工质量。

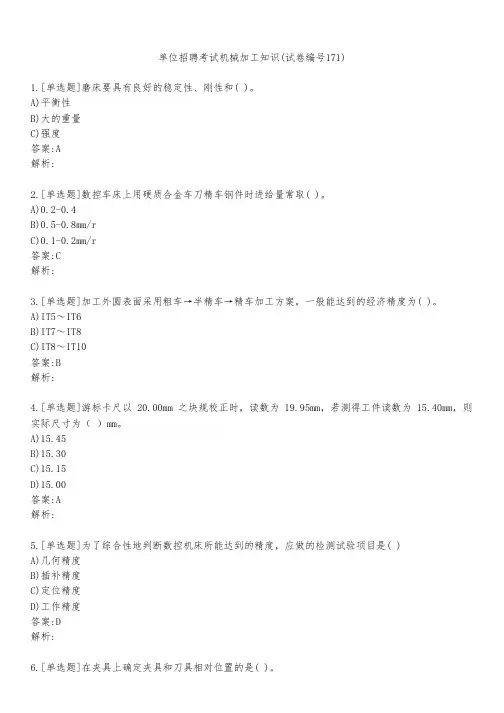

单位招聘考试机械加工知识(试卷编号171)
单位招聘考试机械加工知识(试卷编号171)1.[单选题]磨床要具有良好的稳定性、刚性和( )。
A)平衡性B)大的重量C)强度答案:A解析:2.[单选题]数控车床上用硬质合金车刀精车钢件时进给量常取( )。
A)0.2-0.4B)0.5-0.8mm/rC)0.1-0.2mm/r答案:C解析:3.[单选题]加工外圆表面采用粗车→半精车→精车加工方案，一般能达到的经济精度为( )。
A)IT5～IT6B)IT7～IT8C)IT8～IT10答案:B解析:4.[单选题]游标卡尺以 20.00mm 之块规校正时，读数为 19.95mm，若测得工件读数为 15.40mm，则实际尺寸为（ ）mm。
A)15.45B)15.30C)15.15D)15.00答案:A解析:5.[单选题]为了综合性地判断数控机床所能达到的精度，应做的检测试验项目是( )A)几何精度B)插补精度C)定位精度D)工作精度答案:D解析:A)定位装置B)夹紧装置C)对刀--导向装置D)大数互换法答案:C解析:7.[单选题]（）在加工表面和加工刀具不变的情况下，所连续完成的那一部分工序，称为（ ）:A)工步B)工位C)安装D)走刀答案:A解析:8.[单选题]选择定位基准时，粗基准( )A)只能用一次B)最多使用两次C)可使用一至三次D)可反复使用答案:A解析:9.[单选题]FANUC系统中，已知H01中的数值为11，执行程序段“G90G44G00Z-18.0H01”后刀具实际运动到的位置是( )。
A)Z-18.0B)Z-7.0C)Z-29.0D)Z-25.0答案:C解析:10.[单选题]采用83块组选择适当的量块,组合成38.935mm尺寸,以下最恰当的是( )。
A)1.005 1.03 1.9 5 30B)1.005 1.43 6.5 30C)1.000 1.43 6.5 30D)30 7.5 1.43答案:B解析:11.[单选题]偏心工件的装夹方法有:两顶尖装夹,四爪卡盘装夹,三爪卡盘装夹,偏心卡盘装夹,双重A)组合B)随行C)专用偏心D)气动答案:C解析:12.[单选题]逐点比较法直线插补的判别式函数为( )A)F=Xi-XeB)F=Ye+YiC)F=XeYi-XiYeD)F=Xe-Yi答案:C解析:13.[单选题]现代中高档CNC系统中的计算机硬件结构多采用( )A)单CPU、模块化结构B)单CPU、大板结构C)多CPU、大板结构D)多CPU、模块化结构答案:D解析:14.[单选题]（）在外圆磨床上磨削外圆表面，其主运动是（ ）A)砂轮的回转运动B)工件的回转运动C)砂轮的直线运动D)工件的直线运动答案:A解析:15.[单选题]数控机床开机应空运转约( )，使机床达到热平衡状态。
机械制造工程学选择题及判断题(带答案版中农大可用)
选择题1. 磨削加工中必须使用切削液，其主要作用是（A ） A.散热 B. 消除空气中的金属微尘和砂粒粉末 C.冲洗工作表面 D. 冲洗砂轮的工作面2. 加工时．用来确定工件在机床上或夹具中正确位置所使用的基准为(B )P8 A.工艺基准B.定位基准C.测量基准D.设计基准3. 以下哪类孔最适宜用拉削加工（D ）P94 A.台阶孔 B.孔深度等于孔径六倍的通孔 C.盲孔 D.孔深度接近孔径三倍的通孔4. 在相同的磨削条件下，砂轮的粒度号越大表面粗糙度就（B ）P52 A.越大 B.越小 C.不变 D.以上均不对5. 下列刀具中属于定尺寸的刀具是（B） A.车刀 B.铰刀 C.滚刀 D.铣刀6. 将若干零件和部件连接结结合成一台完整产品的装配是(C ) A.组件装配 B.部件装配 C.总装配 D.以上均不对7. 在机械结构设计上，采用调整装配法代替修配法，可以使修配工作量从根本上（B ）A.增加B.减少C.不变D.以上均不对8．一个工人或一组工人，在一个工作地对同一工件或同时对几个上件所连续完成的那一部分工艺过程，称为（ A ） A.工序 B.工步 C.工位 D.走刀9．工件应该限制的自由度而未予限制的定位，称为（B ）A.过定位 B.欠定位 C.完全定位D.不完全定位10. 积屑瘤是在（C ）切削塑性材料条件下的一个重要物理现象。
A.低速 B.中低速C.中速D.高速11. 机器质量的好坏决定于( C ) A.零件的加工质量 B.装配工艺 C.零件加工质量和装配工艺 D.制造精度12.（B ）包括按顺序排列的各装配工序的内容和内容技术要求，各工序所用的设备和工艺装配、辅助材料和工时定额等。
A.装配工艺系统图 B.装配工艺过程卡 C.装配工序卡片 D.装配工步卡片13. 切削用量对刀具耐用度影响最大的是（A）A.切削速度 B.切削深度 C.进给量14. 在车床上就地车削（或磨削）三爪卡盘的卡爪是为了（ C ） A.提高主轴回转精度B.降低三爪卡盘卡爪面的表面粗糙度C.提高装夹稳定性D.保证三爪卡盘卡爪面与主轴回转轴线同轴15. 麻花钻在钻削时，起导向作用的是钻头的（D） A. 前刀面B. 主后面C. 螺旋槽D. 螺旋棱带16. 传动比小，特别是传动链末端地传动副的传动比小，则传动链中其余各传动元件误差对传动精度的影响就（ A ） A. 越小 B.越大 C.不变 D.以上均不对17. 在外圆磨床上磨削工件外圆表面，其主运动是（ A ）A.砂轮的回转运动 B.工件的回转运动 C.砂轮的直线运动 D.工件的直线运动18. 一般具体指导工人生产用的工艺文件是( B ) A.工艺过程卡片 B.工艺卡片 C.工序卡片 D.工步卡片19. 锥度心轴限制（D ）个自由度。
细长轴的加工方法
细长轴的加工方法细长轴的加工方法是指在机械加工过程中对于长度较长、直径相对较小的轴类工件所采取的一系列加工工艺和方法。
这类工件在许多领域中都有广泛的应用，比如汽车制造、航空航天、机械制造等。
细长轴的加工方法主要有以下几种：1. 切削加工：细长轴通常通过车床、铣床、钻床等机床进行切削加工。
在车床上，可以采用车削、车磨等方式进行加工，通过刀具不断地切削和磨削，逐步将粗加工的轴件加工成细长轴。
在铣床上，可以采用铣削、镗削等方式进行加工，通过刀具的旋转和移动，将工件表面的一定量材料切除，以达到加工精度和表面质量的要求。
2. 磨削加工：磨削是细长轴加工中常用的一种方法，通过磨削工具与工件表面的相对运动，将工件表面的一定量材料切除，以达到加工精度和表面质量的要求。
磨削加工分为外圆磨削和内圆磨削两种，分别适用于细长轴的外圆面和孔内面的加工。
常用的磨削加工方法有普通磨削、中心磨削、无心磨削和滚动磨削等。
3. 精密加工：细长轴的加工精度要求比较高，常常需要进行精密加工。
精密加工包括线切割、电火花加工、焊接等。
线切割是利用线切割机将工件切割成需要的形状，可以实现高精度的加工。
电火花加工是利用电火花放电烧蚀工件表面的加工方法，可以实现对轴件表面的高精度加工。
焊接是将两个或多个工件通过热源加热到熔融状态，使其熔合在一起的加工方法，通过焊接可以实现对细长轴的连接。
4. 其他加工方法：除了以上几种常规的加工方法外，还有一些特殊的加工方法可用于细长轴的加工。
比如深孔加工、滚压加工、冲压加工等。
深孔加工是通过刀具在细长轴上钻孔，可以实现对轴内腔的加工。
滚压加工是利用滚轮对工件表面施加压力，使其产生塑性变形，从而改善轴件的表面硬度和粗糙度。
冲压加工是将细长轴放置在冲压模具中，通过冲击力将轴件冲压成需要的形状。
细长轴的加工方法在实际应用中需要根据工件的具体要求和加工精度来选择，确保加工精度和表面质量的要求。
同时，在细长轴的加工过程中，还需要注意工艺参数的选择、刀具的使用和切削润滑的控制，以确保加工质量和工件的加工效率。
在普通外圆磨床上磨削细长轴的一种工艺
在普通外圆磨床上磨削细长轴的一种新工艺【论文摘要】本文介绍了一种在普通外圆磨床上高效磨削高精度、低粗糙度细长轴（空筒件）的新工艺——，其特点是操作简便，容易掌握，对工人技术水平要求低，在磨削过程只需进行粗、精磨两工序，这种工艺非常适用于长径比L/D≥50的细长轴、难加工材料和较硬材质的超精磨削。
----------在普通外圆磨床上磨削细长轴的一种新工艺---------- 在普通外圆磨床上超精磨削细长轴一直是老大难问题，易产生灼伤、振纹、落沙，圆轴度超差等缺陷，特别是，当工件的长径比超过30(L/D＞30)时，尤为困难。
国外机械工业发达地方的中小型机械修造公司(厂)的长期实践表明，只要检修、调整好普通外圆磨床，合理地选择砂轮、磨削用量和工艺过程，就能满足细长轴的技术要求。
本论文介绍在普通外圆磨床一种超精磨削细长轴的缓进恒压力磨削工艺方法。
二．磨削前的几项准备工作:1. 校直细长轴校直方法有热校和冷校两种方法，热校比冷校理想。
校直后的弯曲度应控制在工件每1000mm长度，其弯曲度<0.15mm，圆轴度<0.05mm。
2. 中心孔细长轴两端的中心孔是细长轴的定位装夹基准,细长轴经过车加工、热处理和校直后，中心孔将会产生变形。
对细长轴两端的中心孔进行研磨，使用多棱的60°硬质合金顶尖挤研，60°锥孔与磨床顶尖的接触面大于80%，圆度<0.001t等标准要求。
3. 检修机床保证检修后的外圆磨床各项精度达到如下指标。
4. 调整机床主要是调整头架与尾架间的中心距离。
将工件顶在两顶尖间，用手旋转工件。
感觉不松不紧为好，如果尾座顶尖是弹簧式的，可使弹簧顶尖压缩0.5～2mm，再顶住工件中心孔。
5. 检查工件两顶尖顶住工件，先用百分表对细长轴的全长作径向跳动检查，特别是对中间弯曲度最大的地方，观察其跳动量方向是否一致。
然后再用千分尺检查工件的磨削余量和各项尺寸。
细长轴的磨削余量取较小值为宜，粗磨为0.20-0.25mm.精磨为0.05-0.10mm。
第三节外圆磨床的磨削方法
第三节外圆磨床的磨削方法外圆磨床是一种用于对工件外圆进行磨削的专用机床。
它可以对各种形状和材质的工件进行加工，并能在精度要求较高的情况下实现高效率的加工。
外圆磨床的磨削方法主要包括平面磨削、对中磨削和深入磨削等。
平面磨削是外圆磨床最基本的磨削方法之一、它适用于对平面、圆弧、齿廓等工件进行磨削。
在平面磨削时，工件经过定心装置定位后，砂轮通过工作台和电机驱动系统旋转，并向工件表面施加磨料。
根据工件的形状和要求，可以选择不同形状和粒度的砂轮，以达到不同的磨削效果。
平面磨削具有操作简单、加工效率高的特点，广泛应用于各种工件的加工。
对中磨削是外圆磨床的另一种常用磨削方法。
它适用于对轴类工件进行加工，如轴瓦、滚珠轴承等。
在对中磨削中，工件通过工件夹持装置实现定位，并通过定心装置进行对中。
砂轮则通过工作台和电机驱动系统旋转，同时沿工件轴向进行移动，对工件进行磨削。
对中磨削可以提供高精度的加工，尤其适用于工件轴向精度要求高的场合。
深入磨削是外圆磨床的一种高级磨削方法。
它适用于对孔、槽等工件内壁进行加工。
深入磨削的主要原理是通过砂轮的旋转和工作台的升降来实现对工件内壁的磨削。
在深入磨削时，砂轮的选择和工艺参数设置非常重要。
需要根据工件的材质、尺寸和形状等因素来确定合适的砂轮类型和粒度，以及合适的砂轮进给量和磨削速度，以保证加工品质和效率。
除了上述基本的磨削方法外，外圆磨床还可以进行多道磨削、联合磨削和光学磨削等特殊磨削方法。
多道磨削是指通过多个砂轮的连续磨削来实现工件的加工。
联合磨削是指将磨削与切割、磨齿、磨位等工艺相结合，以提高磨削效率和加工精度。
光学磨削是指利用光学装置对工件进行检测和测量，以实时调整磨削参数，提高加工品质。
外圆磨床的磨削方法是根据工件的形状、材质和要求等因素来确定的。
不同的磨削方法有各自的特点和适用范围，可以根据具体情况选择合适的磨削方法。
通过合理选择磨削方法和优化磨削工艺参数，可以提高外圆磨床的加工精度和效率，满足各种工件的加工需求。
细长轴加工工艺
细长轴加工工艺一、工艺概述细长轴是指长度大于直径10倍的轴类零件，广泛应用于机械、航空、航天等领域。
其加工难度较大，需要经过多道工序才能完成。
本文将详细介绍细长轴的加工工艺。
二、材料准备1.选择合适的材料。
常用的材料有碳素钢、合金钢等。
2.对材料进行切割。
根据长度要求，将材料切割成相应长度。
三、车削加工1.粗车。
将材料放入车床上，进行粗车加工。
首先要确定好中心线，并进行装夹固定。
2.精车。
在粗车基础上，进行精车加工。
主要是为了提高表面平整度和精度。
3.修整端面。
在端面处进行修整，以保证端面平整度和垂直度。
四、磨削加工1.外圆磨削。
采用外圆磨床对轴身进行磨削，以提高尺寸精度和表面质量。
2.内孔磨削。
对于有内孔的轴类零件，在内孔处采用内圆磨床进行磨削。
3.端面磨削。
采用平面磨床对端面进行磨削，以保证平整度和垂直度。
五、齿轮加工1.车削齿轮。
将轴类零件放入数控车床上，进行齿轮车削加工。
2.滚齿。
在车削基础上，采用滚齿机进行滚齿加工，提高齿轮精度和耐磨性。
六、淬火处理1.淬火前准备。
在淬火前，需要对轴类零件进行清洗和预热处理。
2.淬火。
将轴类零件放入油池中进行淬火处理，提高硬度和耐磨性。
3.回火。
在淬火后，需要对零件进行回火处理，以提高强度和韧性。
七、表面处理1.抛光。
采用抛光机对表面进行抛光处理，提高表面质量。
2.镀层。
根据使用要求，在表面涂覆一层保护性涂料或金属镀层。
八、检验1.外观检验。
对于表面质量要求较高的细长轴，需进行外观检验，如裂纹、气泡等。
2.尺寸检验。
对轴类零件的尺寸进行检验，以保证精度和质量。
九、包装运输1.包装。
根据轴类零件的大小和重量，选择合适的包装材料进行包装。
2.运输。
选择合适的运输方式，将轴类零件送到客户手中。
以上就是细长轴加工的详细工艺流程，通过多道工序的加工处理，可以保证细长轴的精度和质量，达到客户要求。
