高清电视转播车视频系统
高清电视转播车的视频系统研究
【摘 要】 电视台的播出控制部门称为播出部或播出中心。在这里将演播室制作的节目信号和其他来源的节目信号经过一定的处理，按节目表进行切换，加入台标等信号，通过电缆、微波或光纤传送给发射台或卫星地面站等目的地播出。就视音频系统而言，转播车又可称之为流动的演播室。但是正是因为它的流动性，所以在系统设计中就多了许多必须认真考虑的环节。本文主要探讨高清电视转播车的视频系统。
【关键词】 视频系统 高清电视转播车 信号
在电视中心台主要进行节目制作、播出控制。节目录制在演播室进行，实况转播通过转播车完成，现场节目制作可用节目制作车完成。在演播室和转播车产生可视图像和声音信号，同时对各种视音频信号进行处理、合成；形成标准的电视节目信号，并对电视节目信号进行记录、存储和传送[1]。
1 高清电视转播车的结构分析
系统中的主要设备包括：摄像机、录像机、同步机、视音频放大器、特技切换台、调音台、播出切换台、台标、时钟信号发生器、监视器、帧同步器、矩阵开关、接线柜、跳线柜、通信联络等。图中的监视器、示波器等可对整个系统各部分的信号（包括外来信号）进行监测、监听、监视。
1.1 车体结构
由于转播车上安装的设备很多，而且很重，所以一般情况下车
辆的发动机均选择国外大马力的名牌车种，转播车的底盘选择时应在充分计算设备重量的基础上择优选取，既考虑到受力情况，又要考虑车体的灵活性。车体材料选择时，要考虑防腐蚀、防雨、保温、隔热、抗干扰等特点。车内空间设计时，在合理安排导演区、技术区、音频区和设备存储区的同时，兼顾整车的配重平衡设计，确保整车在停止和运行过程中均能保持绝对的平衡。储物空间设计要考虑到本车摄像机讯道数量，确保每一台设计摄像机和其附件（三脚架和滚轮等）有合理的存储空间。摄像机电缆盘的选择要稳定、灵活、自动，确保电缆收放安全。
1.2 电源及空调系统
转播车上的电源一般来自两个路径，一是来自市电，由于功率较大所以一般是三相电，二是来自自发电，一般也是三相电，之所以需要自发电，主要是为了考虑到转播车可能的工作环境会十分多变，常常转播现场的电力不能满足要求，此时就需要转播车自己发电来完成节目的录制或转播工作。为了保证车内电力系统的安全，应均衡分布三相电源。转播车安装发电机，会给转播车带来很大的方便，但是同时也占有了转播车有限的空间，所以在设计时应综合考虑，为了确保发电机的噪声不影响工作，除了要选择低噪声的发电机外，还必须妥善处理好发电机仓的隔音。空调系统设计要达到低噪声、高效率的目标，由于转播车常常处于运动状态，分体式空调由于震动可能会造成氟里昂的泄漏，影响空调效果，所以一般采用吸顶背包式一体化空调。空调的工作方式为：机柜上方的排气扇
将设备散发的热气由顶部吸出，空调器由顶部将冷气送出，冷却热气，剩余冷气下沉，由机柜下端吸入，上升冷却设备，再由顶端排出，形成一个循环。确保车内设备散出的热量能及时排出，保证设备正常运行[2]。
1.3 视频系统
数字转播车区别于模拟复合或模拟分量转播车最重要之处就是视频系统的设备配置，全数字视频系统的要求是，从摄像机ccd以后的视频信号、到切换台经过切换输出的视频信号全部是串行数字分量sdi，其中包括视频分配器、矩阵、字幕机、录像机、编码器、帧同步机、数字特技、切换台等设备的输入输出端子全部连接了sdi信号，而且上述设备的内部处理也都是数字化处理，由于数字监视器的价格较高，所以一般情况下除了主监视器和技术监视器使用数字监视器外，其他环节的视频信号监看均选择模拟监视器，保证在不影响系统技术质量的前提下，尽量减少系统的费用[3]。
1.4 音频系统和通话系统
转播车的音频系统主要由调音台、dat录音机、md、cd、卡座、均衡器、压限器、降噪器、效果器、音频延时器等设备组成。由于转播车音频系统是剧场、球场或其他一些系统中音频系统的延伸，并在必要时也是作为一个独立的音频转播或录制系统，所以设计时应考虑内外结合、内外有别的设计思想，转播车内部音频系统的连接尽量采用音频跳线，增加系统对各种信号源的调度能力，实际节目录制时采用2级调音的工作方式，即现场安装一个调音台，将现
场的各种话筒或音源经过现场调音台完成调音功能后，通过音频综合电缆传输至转播车上，转播车上的调音台负责完成转播车上的dat、md、cd、卡座、录像机等音源的调音。由于数字视频信号经过多次处理后会产生一定的延时，所以为了确保节目输出时视频和音频信号的同步，一般要在音频系统中加入音频延时器，并根据视频的延时量进行调整。转播车的通话系统应能实现导演、摄像、技术人员、录音师、灯光师等多个工种之间实时通话，通话的形式包括有线、无线、市话、移动电话等多种方式之间互通，应装备有电话桥，可将观众来电接人系统的音频通道中而播出二对于转播车的外接口板设计应充分考虑到各种应用环境。
2 高清电视转播车的视频系统
数字演播室视频部分核心设备是数字切换台（digital
switcher），所有视频信号都要经过切换台进行切换和处理。音频部分的核心设备是数字调音台。音频部分相对视频来说比较简单。视频信号的处理工作大部分在切换台中进行，对于复杂的特技处理，还需要配备数字特技机。目前比较常用的数字切换台有sony公司生产的dvs系列、bts公司生产的dd5。dd30系列等。数字视频切换台的输入和输出信号要符合ccir656建议的串行数字分量信号标准，对于4：3图像格式，其信号传输速率为270mb/s。在向数字化过渡的时期，数字切换台还备有各种配件，以便能输入输出模拟复合全电视信号、模拟分量信号以及并行数字分量信号。切换台输入信号源自数字摄像机、数字（模拟）录像机、电视电影机
（telecine）和字幕机（ccg）、存储器、本地（台内其他部门来的）信号及外来节目源（台外来的）等。所有信号在数字演播室的切换台经过切换、混合和过渡等处理后，进行记录和送至播出中心，经主控室传送出去[4]。
在整个演播室系统中，所有信号的同步也是十分重要的问题。必须确立全台统一的时间基准，使各路视频信号在切换、混合、过渡和特技合成时能够平稳衔接，避免画面的滚动、跳跃、撕裂或丢色的现象。统一的同步基准由电视台的主控发送，所有演播室的主同步机的振荡频率和相位都要跟踪主控发出的基准同步信号。在每个演播室内所有设备内的同步机都用演播室的主同步机所产生的同步信号锁定，主同步机向所有设备发出黑场（bb）信号，在各种设备内采用台从锁相方式使机内的同步与外来的基准同步一致。在转播或接收外来信号时，如果是使外来的信号与本地信号同步，这称为台主锁相，可通过帧同步机完成这种锁相。
由于转播车与演播室的使用有不同之处，演播室系统的使用完全局限于演播室的环境、场景或节目变换的可能性很小，但是转播车在使用中既可能用于录制谈话类节目、文艺类节目，也可能录制篮球、足球、田径等各类体育节目，也可能是多点异地同时录制或直播，所以对系统的要求也在不断地变换，有时需要丰富的字幕、多变的数字特技，有时又需要丰富的慢动作，所以在进行系统设计时应充分考虑上述因素，通盘兼顾[5]。数字切换台是系统的心脏，它的安全性和稳定性是最重要的，一般均配置双电源，切换台的路
数越多当然功能越强，但是价格也越高，体积也越大，所以一般的转播车系统的切换台均选择16～24路左右；矩阵的使用将会大大增强系统对各种信号的调度能力，而且如果切换台出现故障，矩阵也可以作为系统切换的备份；为了节省车内宝贵的空间，系统所需的视频分配器、编码器、a/d、d/a、帧同步机等周边设备一般采用模块化的，可以将大量的上述设备集中在一个机箱内，机箱采用双电源供电；为了相互备份，并增加系统的字幕功能一般系统中均配备两台数字字幕机；为了满足其他节目制作要求，系统中还需配备功能强大的数字特技台、硬盘慢动作机等设备。上述设备在选择前均必须进行技术指标的测试，只有这样才能确保系统具备良好的技术质量。
参考文献：
[1]易志军，沈家春.简捷实用的全数字虚拟演播室视频系统[j].广播电视信息，2004，16（05）：201-202.
[2]刘培焕.电视转播车的音频系统[j].现代电视技术，2005，18（10）.180-182.
[3]林海平.汕头电视台数字箱载efp系统[j]. 现代电视技术，2007.22（04）：113-114.
[4]史伯云，孟涛，陆振洵. 残奥会转播车视频系统改造[j].现代电视技术.2009，20（01）：117-118.
[4]聂金华，凌楠.关于澳门回归临时播出系统的改造[j].电视技术.2010，18（12）：224-225.
数字卫星电视转播车介绍
数字卫星电视转播车介绍
概述
数字卫星电视转播车是一种用来为全数字化现场制作与实时播出电视节目的特种车辆。它利用卫星传输作为电视节目传输的手段、集采、编、传及移动通信于一体，具有功能强大、机动灵活、反应迅速、对环境适应性强等特点。车载卫星电视转播系统包括车载视音频设备、卫星通信、移动基站、以及计算机局域网设备等。能够满足广大电视观众的求新、求快的需求。
特点
1、SCPC/DVB-S；
2、满足现场高质量图像采集、编辑与回传的要求；
3、方便访问INTERNET网及电视台内部局域网；
4、在脱网情况下，满足手机内部通话与公网通信的功能；
5、自动天线伺服系统，高精度自动对星、跟星；
6、完备的网管系统；
7、具有舒适工作空间，可操作性和可维护性好。
应用
1、大型集会、文娱演出和体育比赛的现场转播；
2、突发事件新闻报道的快速反应。 1.1 SNG车简介
SNG（Satellite News Gathering，新闻采集）车，也称作卫星转播车，特指装载全套SNG设备的专用车，车顶装有车载卫星天线，可随意调整方向对准太空中的通信卫星。它作为一个移动式发射站，在现场（包括会议现场、文艺体育现场直播、突发事件等）进行图像（包括伴音）采集与处理，并利用卫星传输不受地域限制的优势，即时传送信号到电视台或卫星接收站进行实时播出，为观众提供现场实况报道。目前SNG车已经被广泛地应用于重大新闻报道、会议直播、文艺体育现场直播及现场指挥等。
我公司提供租赁的SNG车配备4＋1讯道数字视频系统，满足一般现场传输需求，采用MPEG2编码格式，利用Ku频段通信卫星进行传输。客户使用普通Ku频段卫星接收站即可接收，图像质量可达到广播级。SNG车上具有功能完备的供电系统，可用380V / 50Hz市电供电，在没有市电的情况下可以由发电机供电。
SNG车是一个移动地面站，以广播形式发送信号，支持多个接收站同时接收。1.2 SNG车主要配置
北京中恒兴业与江苏太仓高清电视转播车成功签约
…Ⅲ 展会信息｛ 薯 ：．业ｕｓ蚤 。 ＿ 在２０１０年８月２３～２６ Ｅｌ ＢＩＲＴＶ２０１０展览会上，Ｒ＆Ｓ 公司在１Ｂ馆隆重展出以下产品及技术。 Ｒ＆Ｓ ＤＶＭ４００数字视频测试系统 适用于数字视频系统深度分析和故障判断．支持三网融 合ＮＧＢ架构下的ＩＰＴＶ．ＳＤＶ．ＶＯＤ等多种业务的分析和检测。 Ｒ＆Ｓ ＤＶＭ４００数字视频测试系统支持ＤＶＢ／ＡＴＳＣ／ Ｊ ８３Ｂ／ＭＰＥＧ／Ｈ．２６４各种数字系统的分析 支持ＲＦ．ＩＰ和 基带信号分析．完成数字视频各个层面的剖析，彻底排查 间断性故障。 ＩＰＴＶ分析技术特点：测量ＩＰ层数据、测量ＭＤＩ系数、 通道比特率测量、ＩＰ包抖动测量、ＩＰ通道信息、ＭＤＩ全面测试、 实时ＡＳＩ—ＩＰ转码等。 ＤＶＢ－Ｔ２，ＡＴＳＣ Ｍ／Ｈ和ＣＭＭＢ测试解 决方案 Ｒ＆Ｓ ＳＦｘ广播电 视测试发射机系列， 全面支持ＤＶＢ－Ｔ２ ＡＴＳＣ Ｍ／Ｈ和ＣＭＭＢ 口１Ｃ 测试，其中Ｒ＆Ｓ ＳＦＵ可进行多径信道仿真：内置多种噪声 源．可用于Ｃ／Ｎ测试、脉冲噪声和相位噪声的门限测试： 内置信号发生器及码流记录／播放器，附带丰富测试信号 及ＢＥＲ误码率测试功能。Ｒ＆Ｓ ＳＦＥ／ＳＦＥ１Ｏ０ 一台设备即可 支持所有主要的广播电视标准．并提供噪声测试和多径衰 落测试功能Ｒ＆Ｓ ＳＦｘ系列产品适合应用于广播电视中央 信号源．接收机和芯片开发．品质检测，硬件调试等各种 场合，是研发测试工程师的首选！ 集数字电视信号分析仪、ＦＭ调制分析仪、码流分析 仪、频谱仪和视频分析仪于一身的Ｅ１１＿满足国标地面数字电 视ＧＢ２０６００－２００６（ＤＴＭＢ） ＡＴＳＣ、ＩＳＤＢ－Ｔ、Ｔ－ＤＭＢ／ＤＡＢ及 ＤＶＢ各种标准；支持ＦＭ解调和分析；支持模拟电视解调： ５００ｋＨｚ－３ＧＨｚ频谱分析功能：内置码流发生器和码流分析仪。 快速、精确．方便使用：Ｒ＆Ｓ推出全新的数字示波器 从产品研发到维修实验室，罗德与施瓦茨公司的示波 器产品都将是任何测量任务的首选。广泛的应用范围．使 得它们成为低时钟率模拟和数字电路测试与调试的理想选 择。极低的固有噪声 即使在最高灵敏度时仍具备的全带 宽测量．确保了信号的高保真度和结果的可靠性。 在ＢＩＲＴＶ２０１０盛会召开之际．北京中恒兴业公司、江苏 太仓市广播电视总台、草谷公司联合召开新闻发布会．宣布 北京中恒兴业与江苏太仓广播电视总台传媒中心成功签约 ８＋２讯道高清电视转播车。太仓市市委宣传部副部长、太仓 市广播电视总台台长闵云良、北京中恒兴业科技集团总裁蔡 建、草谷（中国】公司总经理韩胜利均出席签约仪式并分别 致辞 闵云良台长和蔡建总裁代表合作双方签约。 为了满足太仓市传媒中心对高清电视节目录制、播出 的要求．在代建方太仓市重点工程发展有限公司的组织下， 中国江苏太仓市广播电视总台对 传媒中心８＋２讯道高清 电视转播车项目”进行了公平、公正 公开的招标。经过招 标方认真全面的考察和沟通交流，最终授予北京中恒兴业科 技集团有限公司为”８＋２讯道高清电视转播车视音频设备及 系统集成”项目的中标单位。 北京中恒兴业公司成立于１ ９９４年，伴随着广电行业一 ２０１０年第９期 广播与电视技术 １６３ 路壮终作展

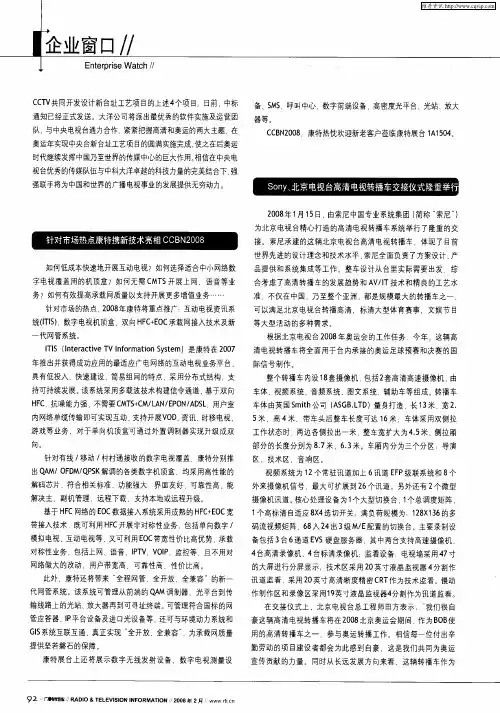

Sony、北京电视台高清电视转播车交接仪式隆重举行
－ 企业窗口／／ Ｅｎｔｅｒｐｒｉｓｅ Ｗａｔｃｈ／／ ＣＣＴ＇Ｖ共同开发设计新台址工艺项目的上述４个项目；日前，中标 通知已经正式发送。大洋公司将派出最优秀的软件实施及运营团 队．与中央电视台通力合作 紧紧把握高清和奥运的两大主题，在 奥运年实现中央台新台址工艺项目的圆满实施完成．使之在后奥运 时代继续发挥中国乃至世界的传媒中心的巨大作用。相信在中央电 视台优秀的传媒队伍与中科大洋卓越的科技力量的完美结合下．强 强联手将为中国和世界的广播电视事业的发展提供无穷动力。 如何低成本快速地开展互动电视７如何选择适合￣ｐ ＪＪ，网络数 字电视覆盖用的机顶盒７如何无需ＣＭＴＳ开展上网、语音等业 务７如何有效提高承载网质量以支持开展更多增值业务…… 针对市场的热点，２００８年康特将重点推广：互动电视资讯系 统（ＩＴＩＳ），数字电视机顶盒，双向ＨＦＣ＋ＥＯＣ承载网接入技术及新 代网管系统。 ＩＴＩＳ（Ｉｎｔｅｒａｃｔｉｖｅ ＴＶ Ｉｎｆｏｒｍａｔｉｏｎ Ｓｙｓｔｅｍ）是康特在２００７ 年推出并获得成功应用的最适应广电网络的互动电视业务平台． 具有低投入、快速建设。简易组网的特点．采用分布式结构．支 持可持续发展。该系统采用多载波技术构建信令通道．基于双向 ＨＦＣ，抗噪能力强，不需要ＣＭＴＳ＋ＣＭ／ＬＡＮ／ＥＰＯＮ／ＡＤＳＬ．用户室 内网络单缆传输即可实现互动，支持开展ＶＯＤ。资讯、时移电视、 游戏等业务，对于单向机顶盒可通过外置调制器实现升级成双 向。 针对有线／移动／村村通接收的数字电视覆盖，康特分别推 出ＱＡＭ／ＯＦＤＭ／ＱＰＳＫ解调的各类数字机顶盒，均采用高性能的 解码芯片，符合相关标准．功能强大，界面友好．可靠性高，能 解决主。副机管理，远程下载．支持本地或远程升级。 基于ＨＦＣ网络的ＥＯＣ数据接入系统采用成熟的ＨＦＣ＋ＥＯＣ宽 带接入技术，既可利用ＨＦＣ开展非对称性业务，包括单向数字／ 模拟电视，互动电视等，又可利用ＥＯＣ带宽性价比高优势，承载 对称性业务．包括上网、语音，ＩＰ１、，。ＶＯＩＰ、监控等，且不用对 网络做大的改动，用户带宽高，可靠性高，性价比高。 此外，康特还将带来”全程网管，全开放。全兼容 的新一 代网管系统。该系统可管理从前端的ＱＡＭ调制器、光平台到传 输线路上的光站、放大器再到可寻址终端。可管理符合国标的网 管应答器，ＩＰ平台设备及进口光设备等，还可与环境动力系统和 ＧＩＳ系统互联互通，真正实现”全开放，全兼容”，为承载网质量 提供坚若磐石的保障。 康特展台上还将展示数字无线发射设备、数字电视测量设 备、ＳＭＳ、呼叫中心、数字前端设备、高密度光平台、光站、放大 器等。 ＣＣＢＮ２００８．康特热忱欢迎新老客户莅临康特展台１Ａ１ ５０４。 ２００８年１月１ ５日，由索尼中国专业系统集团（简称”索尼”） 为北京电视台精心打造的高清电视转播车系统举行了隆重的交 接。索尼承建的这辆北京电视台高清电视转播车．体现了目前 世界先进的设计理念和技术水平．索尼全面负责了方案设计、产 品提供和系统集成等工作。整车设计从台里实际需要出发，综 合考虑了高清转播车的发展趋势和ＡＶＩＩＴ技术和精良的工艺水 准．不仅在中国．乃至整个亚洲，都是规模最大的转播车之一． 可以满足北京电视台转播高清、标清大型体育赛事、文娱节目 等大型活动的多种需求。 根据北京电视台２００８年奥运会的工作任务 今年．这辆高 清电视转播车将全面用于台内承接的奥运足球预赛和决赛的国 际信号制作。 整个转播车内设１８套摄像机．包括２套高清高速摄像机．由 车体．视频系统、音频系统。图文系统、辅助车等组成。转播车 车体由英国Ｓｍｉｔｈ公司（ＡＳＧＢ．ＬＴＤ）量身打造，长１ ３米，宽２． ５米，高４米，带车头后整车长度可达１６米；车体采用双侧拉 工作状态时，两边各侧拉出一米，整车宽扩大为４．５米，侧拉厢 部分的长度分别为８．７米，６．３米。车厢内分为三个分区导演 区．技术区，音响区。 视频系统为１２个常驻讯道加上６讯道ＥＦＰ级联系统和８个 外来摄像机信号，最大可扩展到２６个讯道。另外还有２个微型 摄像机讯道。核心处理设备为１个大型切换台，１个总调度矩阵． １个高标清自适应８Ｘ４选切开关；满负荷规模为：１２８Ｘｌ ３６的多 码流视频矩阵，６８入２４出３级Ｍ／Ｅ配置的切换台。主要录制设 备包括３台６通道ＥＶＳ硬盘服务器，其中两台支持高速摄像机， ４台高清录像机，４台标清录像机；监看设备电视墙采用４７寸 的大屏进行分屏显示；技术区采用２０英寸液晶监视器４分割作 讯道监看，采用２０英寸高清晰度精密ＣＲＴ作为技术监看。慢动 作制作区和录像区采用１９英寸液晶监视器４分割作为讯道监看。 在交接仪式上，北京电视台总工程师田方表示： 我们很自 豪这辆高清电视转播车将在２００８北京奥运会期间，作为ＢＯＢ使 用的高清转播车之一，参与奥运转播工作。相信每一位付出辛 勤劳动的项目建设者都会为此感到自豪，这是我们共同为奥运 宣传贡献的力量。同时从长远发展方向来看，这辆转播车作为 ９ｚ ｎ峨 袖 ＲＡＤＩＯ ＴＥＬＥＶＩＳＩＯＮ ＩＮＦＯＲＭＡＴＩＯＮ ｌ Ｅ ２００８晕２
浅析临沂市广播电视台8+2讯道高清转播车的建设
ｙｓｔｅｍ 。ｌ ｃｈｎｏｌｏ
囵山东省临沂市广播电视台 沈红军
一／摘要＼—————————————一
奔绍了临沂市广播电视台８＋２讯遵高清转播车的建设 情况 分析了转播车系统设甘思路．稿车内各个系统进行
Ｔ洋缓的说明 分析７系统设备的选塑。对选用设备的性
能送行Ｔ介绍
‘关键词 —————一
．岛清转播车 系统设计设釜遥黎
近年来．中国各级电视台的高清制作系统设备发展迅 速．地市级电视台建造一个大型多功能高清转播车难度比较
大，转播车应具备现场转播、直播 录制、传输、发射为一 体的现代化高技术性能，是一座基本的流动广播电视台。在
这样一个大型系统中，设计的合理与否、关键在于把握一个
”度”。这就是要对系统方案的功能性．经济性、先进性进
行准确定位，均衡投资．把每一分钱都花在刀刃上。
一临沂市广播电视台８＋２讯道
高清转播车设计思路
在确立项目的半年前，原打算利用标清旧转播车改造
来节约资金．但是．我们同时也考虑到在扩展讯道上会受
到局限．不适应今后的发展．因此．临沂市广播电视台还
是建造一台新的８＋２讯道高清转播车．技术中心对系统的
配置、选型 结构进行了反复论证和调整 力争利用有限
的资金，完成转播车所必须的全部功能．保证播出系统有
一个优良的技术品质．并使该系统设备在国内地市电视台 具有领先地位。经过了解新产品．学习新技术，更新观念． 实现自身结构性战略调整．引入全新的节目生产方式和工
艺流程，保证临沂市广播电视台节目制作设备的可持续性
发展。
系统设计遵循了以下几个原则： ・先进性：系统设计以１０８０／５０ｉ为基准．保证在综艺
节目、大型专题访谈、大型体育赛事的直播和高清录播制
作方面．功能和性能上有一定的超前性； ・稳定性：转播车将承担重要的现场直播和高标清节
目录制任务．系统的设计和设备的选择都必须把稳定性和
可靠性放在首位来考虑； ・可扩展性：转播车的设计应该为今后转播车功能的
国际台4讯道数字电视转播车系统介绍

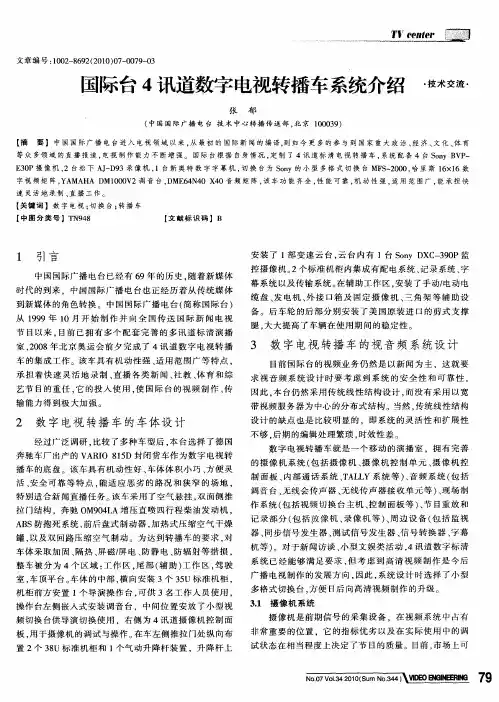

文章编号：１００２—８６９２（２０１０）０７—００７９—０３ ……～… …………一 ：互：二＝】 国际台４讯道数字电视转播车系统介绍 张郁 （中国国际广播电台技术中心转播传送部，北京１０００３９） ・技术交流・
