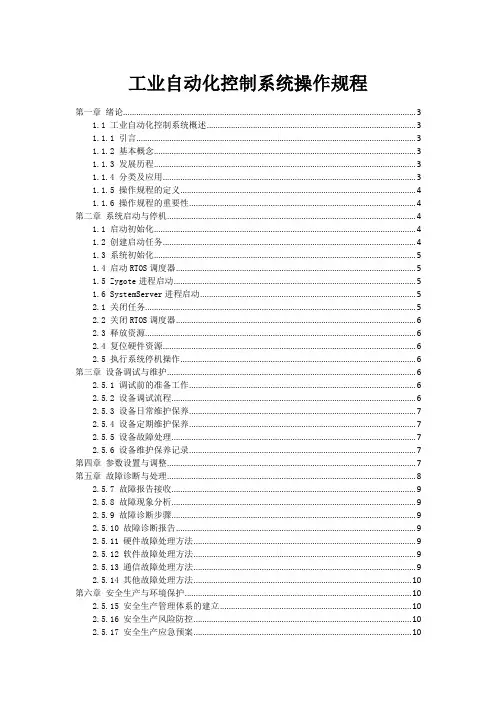

工业自动化控制系统操作规程

第一章绪论 ..................................................................................................................................... 3

1.1 工业自动化控制系统概述 ............................................................................................... 3

1.1.1 引言 ............................................................................................................................... 3

1.1.2 基本概念 ....................................................................................................................... 3

1.1.3 发展历程 ....................................................................................................................... 3

1.1.4 分类及应用 ................................................................................................................... 3

1.1.5 操作规程的定义 ........................................................................................................... 4

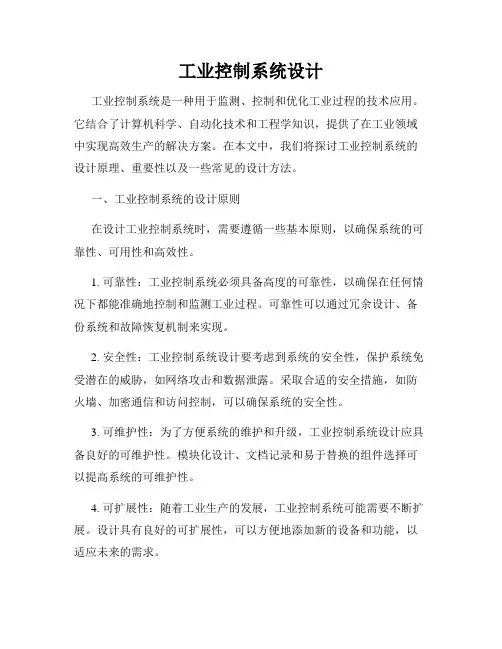

工业控制系统设计

工业控制系统是一种用于监测、控制和优化工业过程的技术应用。它结合了计算机科学、自动化技术和工程学知识，提供了在工业领域中实现高效生产的解决方案。在本文中，我们将探讨工业控制系统的设计原理、重要性以及一些常见的设计方法。

一、工业控制系统的设计原则

在设计工业控制系统时，需要遵循一些基本原则，以确保系统的可靠性、可用性和高效性。

1. 可靠性：工业控制系统必须具备高度的可靠性，以确保在任何情况下都能准确地控制和监测工业过程。可靠性可以通过冗余设计、备份系统和故障恢复机制来实现。

2. 安全性：工业控制系统设计要考虑到系统的安全性，保护系统免受潜在的威胁，如网络攻击和数据泄露。采取合适的安全措施，如防火墙、加密通信和访问控制，可以确保系统的安全性。

3. 可维护性：为了方便系统的维护和升级，工业控制系统设计应具备良好的可维护性。模块化设计、文档记录和易于替换的组件选择可以提高系统的可维护性。

4. 可扩展性：随着工业生产的发展，工业控制系统可能需要不断扩展。设计具有良好的可扩展性，可以方便地添加新的设备和功能，以适应未来的需求。二、工业控制系统的重要性

工业控制系统对于现代工业生产至关重要。它可以提高生产效率、降低能源消耗和减少人为错误。以下是工业控制系统的几个重要方面：

1. 过程优化：工业控制系统可以跟踪和监测工业过程的各个参数，并根据需要进行调整。通过实时数据和反馈控制，系统可以优化生产过程，提高产品质量和产量。

2. 自动化控制：工业控制系统可以自动执行各种操作，如开关控制、调节阀控制和电机控制。这种自动化控制不仅提高了生产效率，还减少了操作员的劳动力。

3. 故障检测和预测：工业控制系统可以监测设备的状态和性能，并及时报警和判断故障。通过及时的维护和修复措施，可以减少故障发生和停机时间。

4. 数据分析和决策支持：工业控制系统可以收集和分析大量的实时数据，帮助管理人员做出准确的决策。这些数据可以用于生产计划、质量控制和资源优化等方面。

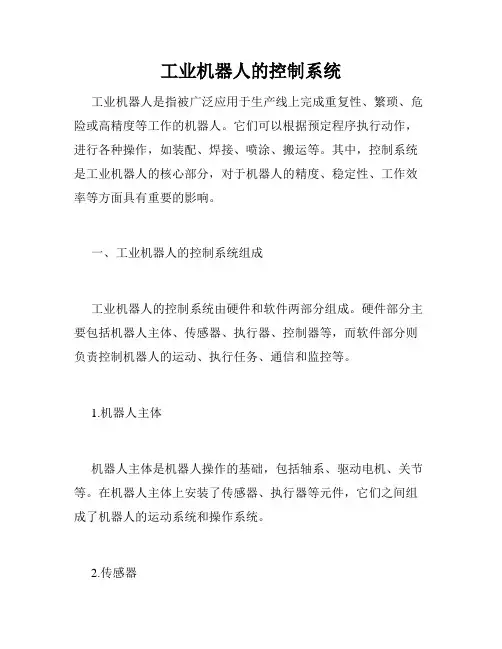

工业机器人的控制系统

工业机器人是指被广泛应用于生产线上完成重复性、繁琐、危险或高精度等工作的机器人。它们可以根据预定程序执行动作，进行各种操作，如装配、焊接、喷涂、搬运等。其中，控制系统是工业机器人的核心部分，对于机器人的精度、稳定性、工作效率等方面具有重要的影响。

一、工业机器人的控制系统组成

工业机器人的控制系统由硬件和软件两部分组成。硬件部分主要包括机器人主体、传感器、执行器、控制器等，而软件部分则负责控制机器人的运动、执行任务、通信和监控等。

1.机器人主体

机器人主体是机器人操作的基础，包括轴系、驱动电机、关节等。在机器人主体上安装了传感器、执行器等元件，它们之间组成了机器人的运动系统和操作系统。

2.传感器

传感器在机器人运行过程中起重要作用，它们能够监测机器人的环境和状态，并将这些信息传递回来，以帮助机器人做出更精准、稳定的运动。一般来说，机器人的传感器包括视觉传感器、力传感器、位置传感器、激光雷达等。

3.执行器

执行器是机器人操作的关键元件，它们负责执行任务，完成机器人的各种动作。通常，机器人的执行器包括电动机、气动元件、液压元件等。

4.控制器

控制器是机器人控制、执行任务的中心，其控制能力决定了机器人的运动精度和稳定性等方面的表现。目前，工业机器人的控制器主要分为离线控制器和在线控制器两种。

二、工业机器人的控制系统原理

工业机器人的控制系统实现的原理主要是通过运动控制和任务控制两个部分。运动控制主要利用在机器人主体上安装的运动控制卡来控制机器人的运动轨迹和速度，而任务控制则通过编程来实现机器人的各种操作任务。

1.运动控制

机器人的运动通过各轴的精确控制来实现，控制精度越高，机器人的运动轨迹也就越精确。因此，运动控制系统是机器人控制系统中最关键的部分之一。

运动控制系统一般由运动控制卡、运动控制软件和伺服驱动器等组成。其中，运动控制卡接收主控制器发送的命令，通过软件来实现各轴的控制和数据交换。伺服驱动器将信号转化为电动机的运动，以实现机器人的运动。

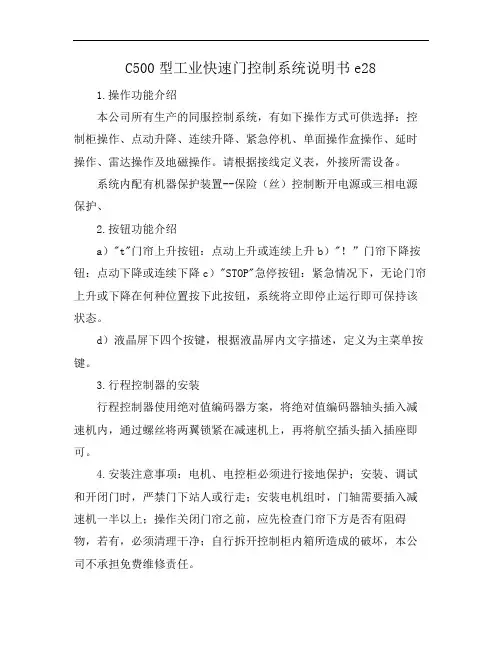

C500型工业快速门控制系统说明书e28

1.操作功能介绍

本公司所有生产的同服控制系统，有如下操作方式可供选择：控制柜操作、点动升降、连续升降、紧急停机、单面操作盒操作、延时操作、雷达操作及地磁操作。请根据接线定义表，外接所需设备。

系统内配有机器保护装置--保险（丝）控制断开电源或三相电源保护、

2.按钮功能介绍

a）"t"门帘上升按钮：点动上升或连续上升b）"！”门帘下降按钮：点动下降或连续下降c）"STOP"急停按钮：紧急情况下，无论门帘上升或下降在何种位置按下此按钮，系统将立即停止运行即可保持该状态。

d）液晶屏下四个按键，根据液晶屏内文字描述，定义为主菜单按键。

3.行程控制器的安装

行程控制器使用绝对值编码器方案，将绝对值编码器轴头插入减速机内，通过螺丝将两翼锁紧在减速机上，再将航空插头插入插座即可。

4.安装注意事项：电机、电控柜必须进行接地保护；安装、调试和开闭门时，严禁门下站人或行走；安装电机组时，门轴需要插入减速机一半以上；操作关闭门帘之前，应先检查门帘下方是否有阻碍物，若有，必须清理干净；自行拆开控制柜内箱所造成的破坏，本公司不承担免费维修责任。

本公司保留任何适当的技术、生产和商业化改进的修改的权利，同时产品基本特点并不改变。

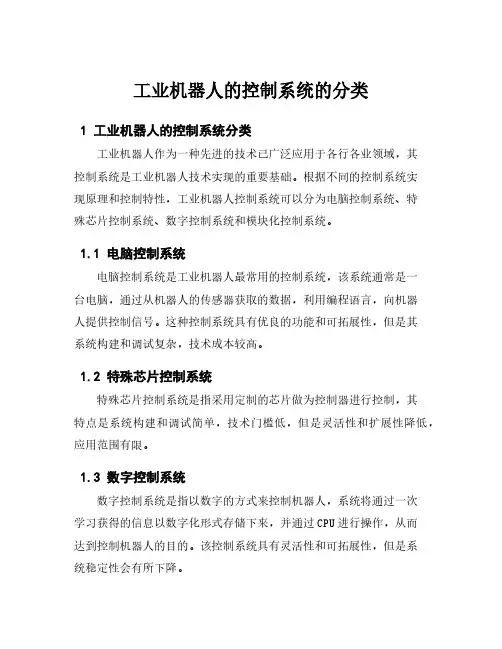

工业机器人的控制系统的分类

1 工业机器人的控制系统分类

工业机器人作为一种先进的技术已广泛应用于各行各业领域，其

控制系统是工业机器人技术实现的重要基础。根据不同的控制系统实

现原理和控制特性，工业机器人控制系统可以分为电脑控制系统、特

殊芯片控制系统、数字控制系统和模块化控制系统。

1.1 电脑控制系统

电脑控制系统是工业机器人最常用的控制系统，该系统通常是一

台电脑，通过从机器人的传感器获取的数据，利用编程语言，向机器

人提供控制信号。这种控制系统具有优良的功能和可拓展性，但是其

系统构建和调试复杂，技术成本较高。

1.2 特殊芯片控制系统

特殊芯片控制系统是指采用定制的芯片做为控制器进行控制，其

特点是系统构建和调试简单，技术门槛低，但是灵活性和扩展性降低，

应用范围有限。

1.3 数字控制系统

数字控制系统是指以数字的方式来控制机器人，系统将通过一次

学习获得的信息以数字化形式存储下来，并通过CPU进行操作，从而

达到控制机器人的目的。该控制系统具有灵活性和可拓展性，但是系

统稳定性会有所下降。 1.4 模块化控制系统

模块化控制系统是将工业机器人控制系统按功能分解成各个模块，

并用专用模块自动化系统芯片来实现控制，有效提高控制系统的可靠

性和稳定性。该系统的特点是易学、易用、稳定，具有较高的市场可

接受度。

以上就是工业机器人控制系统的四类分类，不同的控制系统各有

其优点和缺点，用户在进行选择时需要根据实际情况对系统性能指标

进行权衡，以便选择最适合自己使用的控制系统。

工业控制系统基本结构

工业控制系统是由传感器、控制元件、控制单元和输出设施四部分组成的。

1. 传感器：传感器是工业控制系统中最重要的部分，它主要负责采集实际运行状态及参数，把这些实际运行状态及参数转换成控制系统可识别的电信号输出。

2. 控制元件：控制元件是系统的核心部分，它包括微处理器、数据采集板等元件，根据设定的控制策略，对由传感器采集的参数进行处理，然后发出控制信号，控制相应的设备。

3. 控制单元：控制单元是一种可把控制信号转换成设备可接受的物理形式的设备，它具有信号转换，接收控制信号、反馈信号和工作信号，用于控制某一设备，以达到设定的控制要求。

4. 输出设备：输出设备是工业控制系统的最终动力部分，其主要任务是将控制单元转换的电能转换成机械能，如气动阀、电磁阀、电动机等，从而控制设备的实际运行。

工业控制系统情况汇报

近年来，我国工业控制系统在技术和应用方面取得了长足的进步，成为支撑工业生产的重要基础设施。本文将就工业控制系统的现状进行汇报，以期为相关领域的研究和应用提供参考。

首先，工业控制系统在技术上取得了显著进步。随着信息技术的不断发展，工业控制系统采用了更加先进的传感器、执行器和控制算法，实现了对工业生产过程的精准监测和控制。同时，工业控制系统在网络化、智能化方面也取得了重大突破，实现了远程监控和智能优化调度，提高了工业生产的效率和质量。

其次，工业控制系统在应用上呈现出多样化的特点。不仅在传统的制造业领域得到广泛应用，而且在新兴的智能制造、物联网等领域也有了广泛的应用。工业控制系统的应用领域涵盖了工业生产的方方面面，包括生产过程监控、设备自动化、安全保障等多个方面，为工业生产提供了有力支撑。

另外，工业控制系统在安全性和可靠性方面也得到了持续的提升。通过采用先进的加密技术和安全协议，工业控制系统在网络通信和数据传输方面具备了更高的安全性，有效防范了网络攻击和数据泄露的风险。同时，工业控制系统在硬件和软件方面也加强了可靠性设计，提高了系统的稳定性和故障容忍能力。

最后，工业控制系统在未来发展中面临着一些挑战和机遇。一方面，随着工业互联网和智能制造的快速发展，工业控制系统需要更加注重数据安全和隐私保护，加强系统的安全防护和风险评估。另一方面，工业控制系统还需要不断创新，适应工业生产的新需求，推动工业生产的智能化、绿色化和可持续发展。

综上所述，工业控制系统在技术、应用、安全和未来发展等方面都取得了显著的成就，为我国工业生产的现代化和智能化提供了有力支持。我们将继续关注工业控制系统的发展动态，加强技术研究和应用推广，为工业生产的创新发展贡献力量。

工业生产过程中的自动化控制系统

随着科技的快速发展，自动化控制技术在工业生产过程中的应用越来越广泛。自动化控制系统是一种通过计算机、传感器和执行器等设备，实现对生产线或机器的控制和监控的技术。

一、自动化控制系统的分类

根据功能和应用范围，自动化控制系统可以分为以下几种：

1. 过程控制系统：主要是对工业生产过程中的物理和化学变化，进行控制，如化工、制药和石化等行业。

2. 离散控制系统：主要是对离散事件进行控制，如电子、机械制造和钢铁等行业。

3. 是否定制控制系统：主要是对非线性过程进行控制，如气体液体调节和热力闭环控制等。

二、自动化控制系统的构成

自动化控制系统由五个基本部分组成：

1. 传感器：传感器是自动化控制系统中最重要的部分，用于将生产过程中的物理、化学和机电信号转换成数字信号，以供计算机进行处理。 2. 执行器：执行器是指根据计算机指令，将数字信号转换成物理信号，控制生产过程的机器和设备，如电机、液压阀和气缸等。

3. 控制器：控制器是系统中的"大脑"，负责对传感器采集的数据进行处理和分析，并向执行器发送对应的指令，控制生产过程的各个环节，如计算机和可编程逻辑控制器（PLC）等。

4. 用于共享的工控机或数据采集设备。

5. 人机界面：人机界面是系统中的"窗口"，为操作人员提供实时数据和控制参数，以便于监控和调节生产过程。

三、自动化控制系统的优势

自动化控制系统具有以下优势：

1. 提高生产效率：自动化生产线可以减少人工干预，提高生产效率和产品质量，同时减少了出错率和质量问题。

2. 降低生产成本：自动化控制系统可以减少人工成本，提高生产效率，降低生产成本，同时可以减少设备故障停机时间，节约维修成本。

3. 提高产品质量：自动化控制系统通过对生产过程的精细调节和监控，可以提高产品质量和一致性，同时减少了浪费和废品率。 4. 保障安全生产：自动化控制系统可以减少工作人员的接触关键性能，减低了对人的伤害。同一货品的生产中会有避免互相污染的推广，提高了生产线作业效率和安全性。

工业控制系统的安全威胁

工业控制系统面临多种安全威胁，包括但不限于以下几个方面：

1. 网络攻击：恶意用户或黑客可以通过网络入侵工业控制系统，例如使用恶意软件、攻击网络协议漏洞、利用弱密码等方式获取系统控制权限，破坏或篡改工业控制设备及其控制信号，对工业生产过程造成破坏。

2. 物理攻击：攻击者可以直接接触工业控制设备，例如通过操纵物理按钮或控制开关，或者通过物理暴力破坏设备，导致工业控制系统失效或工业过程异常。

3. 社会工程：攻击者可以通过获取工业控制系统的敏感信息，例如通过假冒工作人员身份，通过社交工程技巧获取系统密码、网络配置等重要信息，然后使用这些信息来入侵和破坏系统。

4. 僵尸网络：攻击者可以通过将工业控制系统中的设备感染成僵尸网络的一部分，然后对其他网络和系统进行攻击，例如发动分布式拒绝服务（DDoS）攻击，降低目标系统的可用性。

5. 供应链攻击：攻击者可以通过篡改或污染供应链环节中的硬件或软件，来植入恶意代码或控制机制，从而获得对工业控制系统的控制权，或者获取系统的敏感信息。

为了提高工业控制系统的安全性，需要采取一系列的安全措施，包括但不限于网络隔离、加密通信、访问控制、安全更新和漏洞修复、物理防护措施、安全培训和敏感信息保护等。

工业控制系统逻辑层架构

一、引言

工业控制系统是现代工业生产中的重要组成部分，它主要用于对生产过程进行控制和监测。在工业控制系统中，逻辑层是其架构中的重要组成部分。本文将从以下几个方面介绍工业控制系统逻辑层架构。

二、工业控制系统概述

工业控制系统是指用于对生产过程进行自动化控制和监测的电气、电子设备及相关软件系统。它可以实现对生产流程、设备运行状态等进行实时监测和数据采集，并通过自动化控制实现对生产过程的优化调整。

三、工业控制系统架构

工业控制系统通常由三个层次组成：感知层、逻辑层和执行层。其中感知层主要用于对生产现场进行数据采集和信号转换；逻辑层则负责处理数据、分析决策并下发指令；执行层则根据指令对设备进行操作。

四、逻辑层架构

1. 逻辑层功能

逻辑层是整个工业控制系统中最核心的部分，它主要负责处理来自感知层的数据，根据预设规则进行分析决策，并下发指令给执行层。逻辑层的主要功能包括数据处理、控制策略设计、系统监测和诊断等。

2. 逻辑层组成

逻辑层通常由以下几个部分组成：

（1）数据采集模块：用于从感知层获取数据，包括模拟量信号和数字信号等。

（2）数据处理模块：用于对采集到的数据进行处理，包括滤波、去噪、校正等。

（3）控制策略设计模块：用于根据生产需求设计控制策略，并生成相应的控制算法。

（4）系统监测模块：用于对整个工业控制系统进行实时监测，包括设备状态、运行情况等。

（5）诊断模块：用于对系统故障进行诊断和排除。

3. 逻辑层架构

逻辑层架构通常分为三个部分：上位机、PLC和DCS。其中上位机主要负责人机交互和数据管理；PLC负责对设备进行实时控制；DCS则主要用于对生产过程进行在线监测和控制。

五、总结

工业控制系统是现代工业生产中不可或缺的一部分，逻辑层是其架构中的重要组成部分。逻辑层的主要功能包括数据处理、控制策略设计、系统监测和诊断等。逻辑层通常由上位机、PLC和DCS三个部分组成，它们各自负责不同的功能，在整个工业控制系统中起着不可替代的作用。
