深圳观澜街道万安学校物理光的折射 透镜单元测试卷(解析版)
光的折射 透镜单元测试卷(解析版)
一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。
（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。
(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。
(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。
2．做“探究凸透镜成像规律”的实验。
如图所示，一束平行光射向凸透镜，在光屏上得到一个最小、最亮的光斑，该凸透镜的焦距是____________cm。
(1)点燃的蜡烛、凸透镜、光屏三者在光具座上的位置如图之所示，则烛焰的像将成在光屏的_______（选填“上方”或“下方”）；(2)调整好蜡烛的高度后，图乙中烛焰在光屏上成一清晰的像（未画出），则该像是倒立、______的实像；(3)图乙中，若把蜡烛移到42cm刻度线处，此时需要在A点处向______（选填“左”或“右”）观察，才能看到烛焰的像。

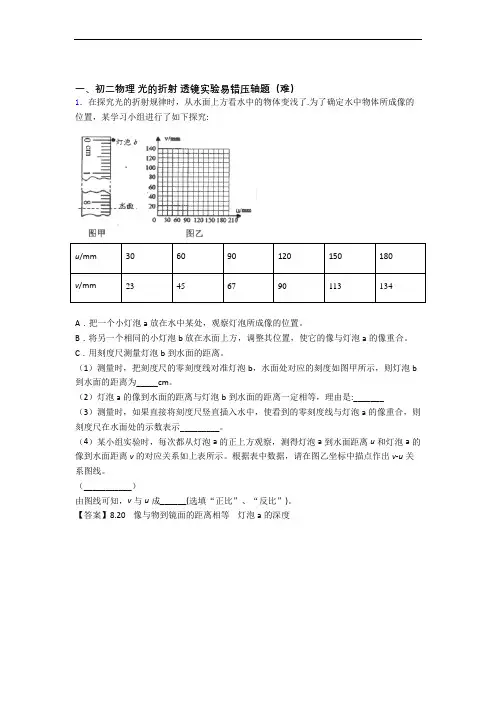

最新光的折射 透镜单元测试卷(含答案解析)
一、初二物理光的折射透镜实验易错压轴题（难）1．在探究光的折射规律时，从水面上方看水中的物体变浅了.为了确定水中物体所成像的位置，某学习小组进行了如下探究:u/mm306090120150180v/mm23456790113134A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。
B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。
C．用刻度尺测量灯泡b到水面的距离。
（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b 到水面的距离为_____cm。
（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是:_______（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在水面处的示数表示_________。
（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡a的像到水面距离v的对应关系如上表所示。
根据表中数据，请在图乙坐标中描点作出v-u关系图线。
（___________）由图线可知，v与u成______(选填“正比”、“反比”)。
【答案】8.20 像与物到镜面的距离相等灯泡a的深度正比【解析】【详解】(1)[1]从图甲可以看到，灯泡b到水面的距离为8.20cm；(2)[2]根据平面镜的成像规律可知，灯泡b到水面的距离大小等于灯泡b的像到水面的距离，而灯泡b的像与灯泡a的像是重合的，所以灯泡a的像到水面的距离与灯泡b到水面的距离一定相等；(3)[3]测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，因为光的折射，刻度尺的零刻度线真实位置应该是在灯泡a的位置，所以刻度尺在水面处的示数表示灯泡a的深度；(4)[4]根据表中数据，在坐标中描点作出v-u关系图线，如下图所示；[5]由图线可知，v与u成正比。
2．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗3．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm 2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。
深圳观澜街道文成学校物理光的折射 透镜易错题(Word版 含答案)

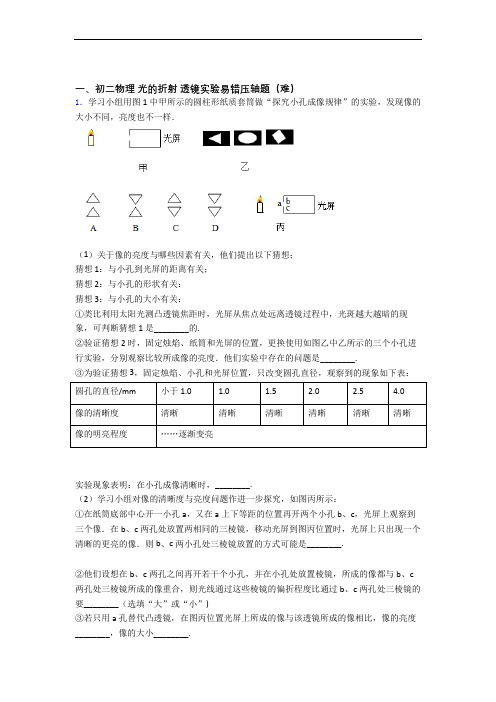

一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．康巴什是全国首个以城市景观命名的国家4A级景区，来自南京的小华拍了一张康巴什大桥的照片，如图甲，感觉有点小，更换镜头站在原地又拍了一张，如图乙。
《光的折射》单元测试题含答案
《光的折射》单元测试题含答案一、光的折射选择题1．一束光从某种介质射入空气，折射光路如图所示，则（）A．该介质的折射率约为0.71B．该介质的折射率约为1.41C．进入空气后这束光的速度变慢，波长变长D．进入空气后这束光的频率增高，波长变短2．如图所示，一单色光由介质Ⅰ射入介质Ⅱ，在界面MN上发生偏折．下列说法正确的是（）A．该光在介质Ⅰ中传播的速度大B．该光在介质Ⅱ中传播的速度大C．该光在介质Ⅰ中和介质Ⅱ中传播的速度之比为3D．该光在介质Ⅱ中和介质Ⅰ中传播的速度之比为33．如图所示，光在真空和介质的界面MN上发生偏折，那么下列说法正确的是()A．光是从真空射向介质B．介质的折射率为1.73C．光在介质中的传播速度为1.73×108 m/sD．反射光线与折射光线成90°角E.当入射角增大10°，则折射角也将增大10°4．图甲为某同学利用半圆形玻璃砖测定玻璃折射率n的装置示意图，AO、DO分别表示某次测量时，光线在空气和玻璃中的传播路径。
在正确操作后，他利用测出的数据作出了图乙所示的折射角正弦值（sin r）与入射角正弦值（sin i）的关系图象。
则下列说法正确的是（）A．光由D经O到AB．该玻璃砖的折射率 1.5nC．若由空气进入该玻璃砖中，光的频率变为原来的2 3D．若由空气进入该玻璃砖中，光的波长变为原来的2 3E.若以60°角由空气进入该玻璃砖中，光的折射角的正弦值为35．某同学用插针法测量平行玻璃砖折射率的实验图景如图所示。
他按正确的方法插了大头针a、b、c、d。
则下列说法中正确的是（）A．实验中，入射角应适当大些B．该同学在插大头针d时，使d挡住a、b的像和cC．若入射角太大，光会在玻璃砖内表面发生全反射D．该实验方法只能测量平行玻璃砖的折射率6．如图所示，插针法“测定平行玻璃砖折射率”的实验中，P1、P2、P3、P4为所插的针，θ1为入射角，θ2为折射角．下列说法正确的是（）A．θ1过小会导致θ2不易准确测量B．θ1过大会导致P1、P2的像模糊C．P1与P2，P3与P4间的距离适当小些D．P3、P4的连线与P1、P2的连线不一定平行7．如图所示，两束平行的黄光射向截面ABC为正三角形的玻璃三棱镜，已知该三棱镜对2，入射光与AB界面夹角为45°，光经三棱镜后到达与BC界面平行的光屏PQ上，下列说法中正确的是________。
【精选】人教版八年级物理上册 光的折射 透镜单元测试卷(解析版)
一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．康巴什是全国首个以城市景观命名的国家4A级景区，来自南京的小华拍了一张康巴什大桥的照片，如图甲，感觉有点小，更换镜头站在原地又拍了一张，如图乙。
八年级物理光的折射 透镜单元检测(提高,Word版 含解析)
一、初二物理光的折射透镜实验易错压轴题（难）1．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。
(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。
(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。
请写出解决这一问题的办法是___________。
(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。
分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离____________；像和物的连线与平面镜____________。
有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面____________。
(4)关于此平面镜成像特点的探究实验过程，下列说法正确的是________。
A．玻璃板必须与纸面垂直B．实验中两支蜡烛都必须点燃C．移去蜡烛B，在其原来的位置上放置一块光屏，光屏上不能呈现蜡烛的像；D．做多组数据可以减小实验误差【答案】大小换用较薄的玻璃板相等垂直对称 AC【解析】【分析】【详解】(1)[1]实验中选取完全相同的两支蜡烛A、B，在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，是为了探究像与物的大小关系。
(2)[2]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像，故实验时应换用较薄的玻璃板。
(3)[3][4]分析图2中信息可得出平面镜成像的特点∶像和物到平面镜的距离相等；像和物的连线与平面镜垂直。
[5]如果将白纸沿直线MN对折，会发现蜡烛的位置和它的像的位置重合，这说明平面镜成的像与物体关于镜面对称。
(4)[6]A．为了使蜡烛与前面蜡烛的像完全重合，玻璃板要与纸面垂直，故A正确；B．在实验中，将一支蜡烛点燃并放在玻璃板的前边，用一支相同的蜡烛放在玻璃板的后边，是为了确定像的位置和比较像的大小。
《光的折射》单元测试题(含答案)
A．上紫下红的彩色光带B．上红下紫的彩色光带
C．外红内紫的环状光带D．一片白光
A．该玻璃砖对a光的折射率比对b光的折射率小
B．有可能a是绿光，b是红光
C．两光束从空气进入玻璃的过程中各自的频率均不变
D．在真空中，a光的波长比b光的波长长
7．一束光从某种介质射入空气，折射光路如图所示，则（ ）
A．该介质的折射率约为0.71
B．该介质的折射率约为1.41
C．进入空气后这束光的速度变慢，波长变长
B．仍从Q点射出，出射光线不平行于AB
C．可能从Q′点射出，出射光线平行于AB
D．可能从O″点射出，出射光线平行于AB
12．如图，一横截面为直角三角形MNP的玻璃棱镜， ，此截面内，一束平行光以 入射角射到MN边上，经折射后由MP边射出，出射光束与NP边平行，则该棱镜的折射率为（ ）
A． B．1.5C． D．2
B.b光折射率大，频率高，故B错误；
C.光在不同介质中传播，频率不变，故C正确；
D.根据波速c=λν，b光频率高，波长短，故D正确；
7．B
【解析】
【分析】
【详解】
AB.由光的折射定律可知，该介质的折射率为
故选项A错误，选项B正确。
CD.从光密介质进入光疏介质，光速变快，频率不变，根据
因此波长变长，故选项CD错误。
《光的折射》单元测试题(含答案)
一、光的折射选择题
1．如图所示，两块相同的玻璃等腰三棱镜ABC置于空气中，两者的AC面相互平行放置，由红光和蓝光组成的细光束平行于BC面从P点射入，通过两棱镜后，变为从a、b两点射出的单色光，对于这两束单色光，下列说法错误的是（）
最新人教版八年级物理上册 光的折射 透镜单元测试卷 (word版,含解析)
一、初二物理光的折射透镜实验易错压轴题（难）1．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗2．在“探究凸透镜成像规律”的实验中，凸透镜的焦距是10cm，按照实验要求安装好实验器材，如图所示。
《光的折射》单元测试题含答案(2)
《光的折射》单元测试题含答案(2)一、光的折射 选择题1．图示两条虚线之间为一光学元件所在处，AB 为其主光轴，P 是一点光源，其傍轴光线通过此光学元件成像于Q 点。
该光学元件可能是（ ）A ．薄凸透镜B ．薄凹透镜C ．凸球面镜D ．凹球面镜2．如图所示，是声波从介质Ⅰ进入介质Ⅱ的折射情况，由图判断下面说法中正确的是( )A ．入射角大于折射角，声波在介质Ⅰ中的波速大于它在介质Ⅱ中的波速B ．入射角大于折射角，Ⅰ可能是空气，Ⅱ可能是水C ．入射角小于折射角，Ⅰ可能是钢铁，Ⅱ可能是空气D ．介质Ⅰ中波速v 1与介质Ⅱ中波速v 2满足：1221sin sin v v θθ= 3．如图所示，截面为等腰三角形的玻璃砖ABC 置于水平地面上，一束单色光由地面上的E 点发出，射向AB 边上的M 点，BM =BE ，经过玻璃砖折射后，从AC 边上N 点（图中未画出）射出，最后光斑落在地面上的F 点，CF =BE ，已知玻璃砖的顶角为α，两个底角为β，则以下说法中正确的是（ ）A ．玻璃砖的折射率为cos cos αβB．玻璃砖的折射率为cos2sin2βαC．M、N两点一定位于同一水平线上D．若只使入射光的波长增大，由AC面射出时的出射点在N点上方4．2018年1月31日，天空中上演了一场万众瞩目、被称为“超级满月、蓝月亮、红月亮”的月全食大戏，这次月全食历时近5小时，最精彩之处是在发生月全食阶段月亮呈现红色，下列有关月食的说法，其中正确的是__．A．出现月全食现象时，月亮就完全看不到了B．当地球处于太阳和月亮中间时才会出现月食现象C．出现月食现象，是因为月亮处于地球的“影子”中D．月食可能是太阳光经月亮反射到地球大气层时发生全反射形成的E.“红月亮”是太阳光中的红光经地球大气层折射到月球时形成的5．某同学做测玻璃折射率实验时，在白纸上放好上、下表面平行的玻璃砖，玻璃砖厚度为L，如图示入射光线与折射光线（CD边出射光线未画出），若入射角i＝60°，测出折射角r ＝30°，光在真空中的光速为c，则（）A．玻璃砖的折射率n＝3B．光在玻璃中传播的时间为23 3cLC．光在玻璃中传播的时间为2L cD．操作时误将玻璃砖向上平移一小段，则测得的折射率将偏小6．如图，在水中有一厚度不计的薄玻璃片制成的中空三棱镜，里面是空气，一束光A从棱镜的左边射入，从棱镜的右边射出时发生了色散，射出的可见光分布在a点和b点之间，则错误的是（）A．从a点射出的是红光，从b点射出的是紫光B．从a点射出的是紫光，从b点射出的是红光C．从a点和b点射出的都是红光，从ab中点射出的是紫光D．光在ab面上可能发生全反射7．下列说法中正确的是A．图甲是一束复色光进入水珠后传播的示意图，其中a束光在水珠中传播的速度一定大于b束光在水珠中传播的速度B．图乙是一束单色光进入平行玻璃砖后传播的示意图，当入射角i逐渐增大到某一值后不会再有光线从bb′面射出C．图丙是双缝干涉示意图，若只减小屏到挡板间的距离L，两相邻亮条纹间距离将减小D．图丁是用干涉法检测工件表面平整程度时得到的干涉图样，弯曲的干涉条纹说明被检测的平面在此处是凸起的8．如图所示，从点光源S发出的一细束白光以一定的角度入射到三棱镜的表面，经过三棱镜的折射后发生色散现象，在光屏的ab间形成一条彩色光带。
深圳观澜街道锦明学校物理光的折射 透镜单元综合测试(Word版 含答案)
一、初二物理光的折射透镜实验易错压轴题（难）1．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。
(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。
(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。
请写出解决这一问题的办法是___________。
(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。
分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离____________；像和物的连线与平面镜____________。
有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面____________。
(4)关于此平面镜成像特点的探究实验过程，下列说法正确的是________。
A．玻璃板必须与纸面垂直B．实验中两支蜡烛都必须点燃C．移去蜡烛B，在其原来的位置上放置一块光屏，光屏上不能呈现蜡烛的像；D．做多组数据可以减小实验误差【答案】大小换用较薄的玻璃板相等垂直对称 AC【解析】【分析】【详解】(1)[1]实验中选取完全相同的两支蜡烛A、B，在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，是为了探究像与物的大小关系。
(2)[2]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像，故实验时应换用较薄的玻璃板。
(3)[3][4]分析图2中信息可得出平面镜成像的特点∶像和物到平面镜的距离相等；像和物的连线与平面镜垂直。
[5]如果将白纸沿直线MN对折，会发现蜡烛的位置和它的像的位置重合，这说明平面镜成的像与物体关于镜面对称。
(4)[6]A．为了使蜡烛与前面蜡烛的像完全重合，玻璃板要与纸面垂直，故A正确；B．在实验中，将一支蜡烛点燃并放在玻璃板的前边，用一支相同的蜡烛放在玻璃板的后边，是为了确定像的位置和比较像的大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【答案】10.0左缩小凸会聚向上调蜡烛
【解析】
【分析】
【详解】
(1)[1]像和物大小相等，根据凸透镜的成像规律可知，物距和像距大小都等于两倍焦距，而物距是20.0cm，那么该凸透镜焦距为10.0cm。
(2)[2]张沐同学把蜡烛移到A处，这时物距大于两倍焦距，根据凸透镜的成像规律可知，像距在一倍焦距与两倍焦距之间，即所成的清晰像在60.0cm到70.0cm之间，那么光屏应向左适当移动。
[3]由上述可知，物距大于两倍焦距，根据凸透镜的成像规律，此时光屏上的像应该是倒立、缩小的实像。
(3)[4][5]假设老师所戴的眼镜是凹透镜，凹透镜的作用是把光线发散，那么蜡烛的光经过凹透镜后会发散，再经过凸透镜，最后所成的清晰像在光屏的后方，但是题中是把光屏往左移动得到清晰的像，这与题意不符合，所以老师戴的不是凹透镜；假设老师所戴的眼镜是凸透镜，凸透镜的作用是把光线会聚，那么蜡烛的光经过凸透镜后会会聚，再经过凸透镜，最后所成的清晰像在光屏的前方，题中是把光屏往左移动得到清晰的像，这与题意相符合，所以老师戴的是凸透镜。凸透镜对光线有会聚作用。
(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。
2．如图所示，张沐同学在老师指导下做“探究凸透镜成像规律”的实验。
(1)当蜡烛位于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为______cm；
(4)随着蜡烛燃烧变短，可将凸透镜向____（选填“上”或“下”）移动，以便使像仍成在光屏中央；
(5)若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况是_________（选填“完整的像”、“一半的像”或“无法成像”）。
【答案】同一高度缩小照相机右下完整的像
【解析】
【分析】
【详解】
(1)[1]为了取得更好的实验效果，像最好成在光屏的中心，只有透镜、光屏、烛焰中心在同一高度上，才能整个实验过程中像能成在光屏中心。
（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。
（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________（选填“变大”或“变小”）。
（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。
(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；
(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；
(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；
（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“&】
【详解】
(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是
(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；
(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；
(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；
(4)[6]随着实验的进行，蜡烛变短，烛焰会向下移动，为了使像仍成在光屏中央，烛焰、凸透镜的光心、光屏的中心应在同一高度，此时最合理的办法是向上调蜡烛。
3．在“探究凸透镜成像规律”的实验中，凸透镜焦距为10cm。蜡烛、透镜和光屏的位置如图所示。
(1)点燃蜡烛后，在调整过程中，应调整光屏、凸透镜或烛焰，使三者的中心大致在_________上；
（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。
A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动
（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________（左/右）移。
一、初二物理光的折射透镜实验易错压轴题（难）
1．小明在做“探究凸透镜成像规律”的实验中：
（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________cm。
（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。
(2)当调节到如图所示的位置时，光屏上出现最清晰的倒立、_________（选填“放大”、“缩小”或“等大”）的烛焰的实像；生活中我们使用的_________就是利用了该原理（选填“投影仪”、“照相机”或“放大镜”）；
(3)小明将自己的一个近视眼镜片放在图中烛焰和透镜之间，光屏上的像变模糊了，此时应将光屏向_________（选填“左”或“右”）移动，光屏上再次呈现清晰的像；
(2)张沐同学把蜡烛移到A处，屏上的像变模糊，要使像变清晰，光屏应向______（选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、______的实像；
(3)在上述(2)操作的基础上，老师取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊，张沐同学发现当光屏向左移动适当距离后像又清晰。由此可知，老师所戴的眼镜是______透镜，它对光线有______作用；
