电离层误差模型的matlab代码
clear
close all
yes = 'y';
% Initialize the iono constants alpha and beta
ionocon
deg_to_rad = pi / 180.; % degrees to radians transformation
% Read the input file containing satellites data (almanac)
disp(' ');
disp('Enter almanac data - the default is data file wk749.dat');
answer1 = input('Do you want to use the default data file? (y/n)[y] --> ','s');
if isempty(answer1)
answer1 = yes;
end
disp(' ');
if (strcmp(answer1,yes) == 1)
ff = 'wk749.dat';
else
ff = input('Specify the input filename (with extension) --> ','s');
disp(' ');
end
almanac = load(ff);
[npt,nmax] = size(almanac);
nr_sat = npt; % number of satellites in the almanac
ind_sv = almanac(:,1); % id of the svs in the almanac
% Read the geographic location for the test
disp('Enter geographic location data - the default is the data file
locat1.dat');
answer2 = input('Do you want to use the default data file? (y/n)[y] ','s');
if isempty(answer2)
answer2 = yes;
end
if (strcmp(answer2,yes) == 1)
fff = 'locat1.dat';
hh = load(fff);
[npt,nmax] = size(hh);
lat = hh(1); % only the first point is selected
lon = hh(2);
alt = hh(3);
else
lat = input('Enter latitude in degrees --> ');
lon = input('Enter longitude in degrees --> ');
alt = input('Enter altitude in meters --> ');
end
lat_rad = lat * deg_to_rad; % in radians
lon_rad = lon * deg_to_rad; % in radians
% Compute the geographic locations in ECEF
loc_xyz = tgdecef(lat_rad,lon_rad,alt);
% Specify the elevation angle limit
disp(' ');
disp('Enter elevation angle limit - the default value is 5 degrees');
answer3 = input('Do you want to use the default value? (y/n)[y] ','s');
if isempty(answer3)
answer3 = yes;
end
if (strcmp(answer3,yes) == 1)
ele_limd = 5.;
else
ele_limd = input('Specify the elevation angle limit (in degrees) --> ');
end
ele_lim = ele_limd * deg_to_rad; % elevation angle limit in radians
% Select number of time samples and time step
disp(' ');
disp('Enter number of time samples - the default value is 10 ');
answer5 = input('Do you want to use the default value? (y/n)[y] ','s');
if isempty(answer5)
answer5 = yes;
end
if (strcmp(answer5,yes) == 1)
t_sample = 10; % default - number of time samples
else
t_sample = input('Enter number of time samples --> ' );
end
t_incr = 0.;
if t_sample > 1
disp(' ');
disp('Enter time step - the default value is 300. ');
answer6 = input('Do you want to use the default value? (y/n)[y] ','s');
if isempty(answer6)
answer6 = yes;
end
if (strcmp(answer6,yes) == 1)
t_incr = 300.; % default - time step
else
t_incr = input('Enter time step, in seconds --> ' );
end
end
disp(' ');
% Start main computation loop - time loop
nr_vis = zeros(1,t_sample);
t_iono = zeros(nr_sat,t_sample);
vis_sat = zeros(t_sample,nr_sat);
for kkk = 1:t_sample % cycle for all time samples
fprintf('***** Computation in progress for time sample = %4.0f\n',kkk);
% Determine satellite position
for k = 1:nr_sat, % cycle for all satellites
temp = almanac(k,2:9);
psat_temp = (svpalm(tsim,temp))';
psat(1:3,k) = psat_temp;
end
% Compute elevation and azimuth angles
for k = 1:nr_sat, % cycle for all satellites
temp2 = psat(:,k);
[temp3,temp1,ulos,range] = elevaz(loc_xyz,temp2);
eangle(k) = temp3;
aangle(k) = temp1;
end
% Determine the number of visible satellites and the iono correction
% for each visible satellite; if the satellite is not visible the iono
% correction is set to 0.
for k = 1:nr_sat,
if eangle(k) >= ele_lim
nr_vis(kkk) = nr_vis(kkk) + 1;
vis_sat(k,kkk) = k;
el = eangle(k);
az = aangle(k);
ionocorr = ionoc(lat_rad,lon_rad,el,az,tsim,alpha,beta);
t_iono(k,kkk) = ionocorr;
else
vis_sat(k,kkk) = 0;
t_iono(k,kkk) = 0.;
end
end
tsim = tsim + t_incr;
end % end of the time loop (index kkk)
% Save the iono correction data (optional)
disp(' ');
answer7 = input('Do you want to save the iono correction data? (y/n)[n]
','s');
if isempty(answer7)
answer7 = 'n';
end
if (strcmp(answer7,yes) == 1)
disp(' ');
answer8 = input('Do you want to use the default file, xionoc1.out? (y/n)[y]
','s');
if isempty(answer8)
answer8 = yes;

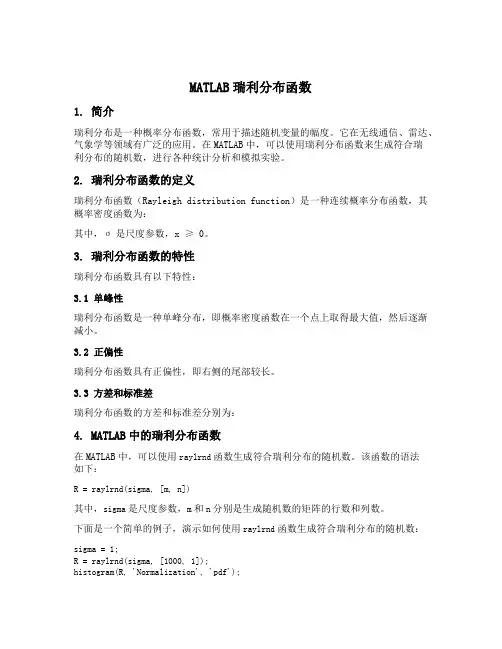

matlab 瑞利分布函数
