光刻胶知识简介光刻胶知识简介:一.光刻胶的定义(photoresist)又称光致抗蚀剂，由感光树脂、增感剂（见光谱增感染料）和溶剂三种主要成分组成的对光敏感的混合液体。
感光树脂经光照后，在曝光区能很快地发生光固化反应，使得这种材料的物理性能，特别是溶解性、亲合性等发生明显变化。
经适当的溶剂处理，溶去可溶性部分，得到所需图像（见图光致抗蚀剂成像制版过程）。
二.光刻胶的分类光刻胶的技术复杂，品种较多。
根据其化学反应机理和显影原理，可分负性胶和正性胶两类。
光照后形成不可溶物质的是负性胶；反之，对某些溶剂是不可溶的，经光照后变成可溶物质的即为正性胶。
利用这种性能，将光刻胶作涂层，就能在硅片表面刻蚀所需的电路图形。
基于感光树脂的化学结构，光刻胶可以分为三种类型。
①光聚合型采用烯类单体，在光作用下生成自由基，自由基再进一步引发单体聚合，最后生成聚合物，具有形成正像的特点。
②光分解型采用含有叠氮醌类化合物的材料，经光照后,会发生光分解反应,由油溶性变为水溶性，可以制成正性胶.③光交联型采用聚乙烯醇月桂酸酯等作为光敏材料,在光的作用下,其分子中的双键被打开，并使链与链之间发生交联，形成一种不溶性的网状结构，而起到抗蚀作用，这是一种典型的负性光刻胶。
柯达公司的产品KPR胶即属此类。
三.光刻胶的化学性质a、传统光刻胶：正胶和负胶。
光刻胶的组成：树脂（resin/polymer），光刻胶中不同材料的粘合剂，给与光刻胶的机械与化学性质（如粘附性、胶膜厚度、热稳定性等）；感光剂，感光剂对光能发生光化学反应；溶剂（Solvent），保持光刻胶的液体状态，使之具有良好的流动性；添加剂（Additive），用以改变光刻胶的某些特性，如改善光刻胶发生反射而添加染色剂等。
负性光刻胶。
树脂是聚异戊二烯，一种天然的橡胶；溶剂是二甲苯；感光剂是一种经过曝光后释放出氮气的光敏剂，产生的自由基在橡胶分子间形成交联。
从而变得不溶于显影液。
负性光刻胶在曝光区由溶剂引起泡涨；曝光时光刻胶容易与氮气反应而抑制交联。
photoresist
英文是Photo Resist，又称光致抗蚀剂，由感光树脂、增感剂（见光谱增感染料）和溶剂三种主要成分组成的对光敏感的混合液体。
感光树脂经光照后，在曝光区能很快地发生光固化反应，使得这种材料的物理性能，特别是溶解性、亲合性等发生明显变化。
经适当的溶剂处理，溶去可溶性部分，得到所需图像（见图）。
光刻胶广泛用于印刷电路和集成电路的制造以及印刷制版等过程。
光刻胶的技术复杂，品种较多。
根据其化学反应机理和显影原理，可分负性胶和正性胶两类。
光照后形成不可溶物质的是负性胶；反之，对某些溶剂是不可溶的，经光照后变成可溶物质的即为正性胶。
利用这种性能，将光刻胶作涂层，就能在硅片表面刻蚀所需的电路图形。
基于感光树脂的化学结构，光刻胶可以分为三种类型。
①光聚合型，采用烯类单体，在光作用下生成自由基，自由基再进一步引发单体聚合，最后生成聚合物，具有形成正像的特点。
②光分解型，采用含有叠氮醌类化合物的材料，经光照后,会发生光分解反应,由油溶性变为水溶性，可以制成正性胶。
③光交联型，采用聚乙烯醇月桂酸酯等作为光敏材料,在光的作用下,其分子中的双键被打开，并使链与链之间发生交联，形成一种不溶性的网状结构，而起到抗蚀作用，这是一种典型的负性光刻胶。
柯达公司的产品KPR胶即属此类。
光刻胶感光树脂在用近紫外光辐照成像时，光的波长会限制分辨率（见感光材料）的提高。
为进一步提高分辨率以满足超大规模集成电路工艺的要求，必须采用波长更短的辐射作为光源。
由此产生电子束、X 射线和深紫外(＜250nm)刻蚀技术和相应的电子束刻蚀胶，X射线刻蚀胶和深紫外线刻蚀胶，所刻蚀的线条可细至1μm以下。
光刻胶的主要技术参数a、分辨率（resolution）。
区别硅片表面相邻图形特征的能力。
一般用关键尺寸（CD，Critical Dimension）来衡量分辨率。
形成的关键尺寸越小，光刻胶的分辨率越好。
b、对比度（Contrast）。
指光刻胶从曝光区到非曝光区过渡的陡度。
光刻胶大全
光刻胶产品前途无量（半导体技术天地）1前言光刻胶(又名光致抗蚀剂)是指通过紫外光、电子束、准分子激光束、X射线、离子束等曝光源的照射或辐射，使溶解度发生变化的耐蚀刻薄膜材料，主要用于集成电路和半导体分立器件的细微图形加工，近年来也逐步应用于光电子领域平板显示器（FPD）的制作。
由于光刻胶具有光化学敏感性，可利用其进行光化学反应，经曝光、显影等过程，将所需要的微细图形从掩模版转移至待加工的衬底上，然后进行刻蚀、扩散、离子注入等工艺加工，因此是电子信息产业中微电子行业和光电子行业微细加工技术的关键性基础加工材料。
作为经曝光和显影而使溶解度增加的正型光刻胶多用于制作IC，经曝光或显影使溶解度减小的负型光刻胶多用于制作分立器件。
2国外情况随着电子器件不断向高集成化和高速化方向发展，对微细图形加工技术的要求越来越高，为了适应亚微米微细图形加工的要求，国外先后开发了g线（436nm）、i线（365nm）、深紫外、准分子激光、化学增幅、电子束、X射线、离子束抗蚀剂等一系列新型光刻胶。
这些品种较有代表性的负性胶如美国柯达（Kodak）公司的KPR、KMER、KLER、KMR、KMPR等；联合碳化学（UCC）公司的KTI系列；日本东京应化（Tok）公司的TPR、SVR、OSR、OMR；合成橡胶（JSR）公司的CIR、CBR系列；瑞翁（Zeon）公司的ZPN系列；德国依默克（E.Merk）公司的Solect等。
正性胶如：美国西帕来（Shipely）公司的AZ系列、DuPont公司的Waycot系列、日本合成橡胶公司的PFR等等。
2000~2001年世界市场光刻胶生产商的收益及市场份额公司2001年收益2001年市场份额（%）2000年收益2000年市场份额（%）Tokyo Ohka Kogyo 150.122.6216.525.2Shipley 139.221.0174.620.3JSR117.617.7138.416.1Shin-Etsu Chemical 70.110.674.28.6Arch Chemicals 63.79.684.19.8其他122.218.5171.620.0总计662.9100.0859.4100.0Source:Gartner Dataquest目前，国际上主流的光刻胶产品是分辨率在0.25µm～0.18µm的深紫外正型光刻胶，主要的厂商包括美国Shipley、日本东京应化和瑞士的克莱恩等公司。
光敏高分子
❖㈠光交联型
❖ 采用聚乙烯醇月桂酸酯等作为光敏材料,在光的作用下,其分子中的双键 被打开，并使链与链之间发生交联，形成一种不溶性的网状结构，而起 到抗蚀作用，这是一种典型的负性光刻胶。柯达公司的产品KPR胶即属
此类。
❖负性光刻胶
❖ 树脂是聚异戊二烯，一种天然的橡胶；溶剂是二甲 苯；感光剂是一种经过曝光后释放出氮气的光敏剂， 产生的自由基在橡胶分子间形成交联。从而变得不 溶于显影液。负性光刻胶在曝光区由溶剂引起泡涨； 曝光时光刻胶容易与氮气反应而抑制交联。
5）粘结力：涂层和低物的粘结力 影响：相容性，界面接触程度，涂层表面张力，固化条件。
三. 感光高分子体系的设计与构成 从高分子设计角度考虑，首先引入感光性化合物（基团），形式如下：
1）将感光性化合物加入到高分子中：
线性高分子 小分子感光化合物
物理混合
感光高分子
线性高分子：含有活泼氢的线性高分子 含有双键的不饱和高分子
例如：光二聚交联抗蚀剂
❖ 聚肉桂酸酯类光刻胶。在之外光线下发生光 交联反应，常加入5-硝基厄、芳香酮作增感 剂，是良好的负性光刻胶。
再如：环化橡胶抗蚀剂
❖ 环化橡胶双叠氮体系光刻胶，也是一种负性 光刻胶。是利用芳香族双叠氮化合物作为环 化橡胶的交联剂，属于聚合物加感光化合物 型光刻胶。
❖ 叠氮类化合物在紫外光照射下发生分解，析 出N2，并产生氮烯（nitrenen，RN：），它 有很强的反应能力，可向不饱和键加成，还 可插入C-H和进行偶合。
光敏高分子的分类：
（1）光敏涂料： 当聚合物在光照射下可以发生光聚合或光交联反应，有快速光 固化性能。
（2）光成像材料（光刻胶photoresist——印刷线路板、印刷板） 在光的作用下可以发生光化学反应（光交联或降解），反应后溶 解性能发生显著变化的聚合材料，具有光加工性能，可以作为成 像体系的光敏材料。

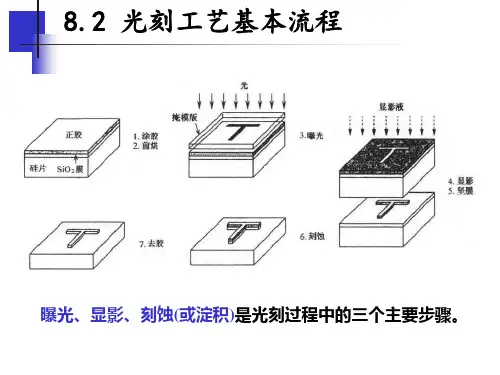

光刻二
8.3 光刻系统主要指标
分辨率（Resolution）
不同的粒子束，因其能量、动量不同，则ΔL亦不同。 光子曝光的最高的分辨率
L
Rmax 1
2
mm
1
这是仅考虑光的衍射效应而得到的结果，没有涉及光学系统的误差以 及光刻胶和工艺的误差等，因此这是纯理论的分辨率。
8.3 光刻系统主要指标
8.5 光刻胶
负胶--Negative photoresist
用得最早 基底：合成环化橡胶树脂 对光照不敏感，但在有机溶剂如甲苯和二甲苯中溶解很快
光敏材料（PAC)：重双芳化基 (bis-arylazide) 交联剂：光照后产生交联的三维分子网络，使光刻胶在 显影液中具有不溶性。
溶剂 ：芳香族化合物 (aromatic) 交联剂是指一类分子两端各有一个相同或者不同 的活性基团,它们可与其他分子上的氨基、巯基、 羟基等发生共价结合而产生交联作用的试剂。 响应波长330-430nm 胶膜厚0.3-1μm，
d
图形尺寸缩小到深亚微米，使用移相掩膜技术。 原理：在掩膜版上的某些透明图形上增加或减少一个透明的 介质层，称移相器，使光波通过介质层后产生180°的相位 差，与邻近透明区域透过的光波产生干涉，从而抵消图形边 缘的光衍射效应，提高曝光分辨率。
8.4 光刻掩膜板
移相掩膜（phase-shift masks, PSM）
制版技术是光刻工艺的关键技术。
8.4 光刻掩膜板
实际光刻版
8.4 光刻掩膜板
(A)电路图
(B)版图
8.4 光刻掩膜板
制版工艺流程
光学制版
版图绘制：放大100-1000倍，画出版图总图；
光敏高分子
2）不饱和聚酯unsaturated polyester： 为了引入双键，以不饱和羧酸衍生物与二元醇缩合生成酯类。
3）聚醚(polyether)\聚酯(polyester）： 由环氧化合物与多元醇缩聚而成，游离羟基为光交联点，粘度低， 价格低。
二. 光敏涂料的组成与性能关系
光敏涂料的组成与涂层的性能关系密切。
1）流平性：涂料被涂刷之后，其表面在张力作用下迅速平整光滑 的过程。
影响：涂料粘度，表面张力，润湿度
稀释 剂
表面活 性剂
2）机械性能：包括形成涂料膜的硬度、韧性、耐冲击力、柔顺性。 影响：树脂种类，光交联度（聚合度）
3）化学稳定性：涂膜的耐化学品、抗老化能力。 影响：化学组成
4）涂层光泽：低光、哑光、高光
2）在高分子主链或侧链引入感光基团：这一方法应用前景看好， 稳定性好，感光性能佳。
3）由多种组分构成的光聚合体系：
① 将下列光敏基团引入各种单体或预聚体中： 乙烯基vinyl、丙烯酰基acryloyl、烯醛olefine aldehyde、 缩水甘油（酯）基glycidyl ester等。
② 再加入光引发剂、光敏剂、抗氧剂、偶联剂等各种组分配 成。配方可根据应用进行调整，特别适于光敏涂料、光敏 粘合剂、光敏油墨。
（7）光致变色材料photochromic material： 在光的作用下其吸收波长发生明显变化，从而材料外观颜色 发生变化的高分子材料。
光刻胶
❖ 一.光刻胶的定义(photoresist)
❖
光刻胶（英语：photoresist），亦称
为光阻或光阻剂，是指通过紫外光、深紫外
光、电子束、离子束、X射线等光照或辐射，
其溶解度发生变化的耐蚀刻薄膜材料，是光
