超高层建筑暖通空调系统设计研究
超高层建筑暖通空调系统设计研究
发表时间：2019-04-29T15:43:38.017Z 来源：《基层建设》2019年第4期 作者： 陈萌
[导读] 摘要：随着我国经济的发展，能源日益的紧缺。为了有效的利用能源资源，提高建筑用能源的利用效率，在超高层建筑中设计暖通空调是一个非常好的办法。
广东志高暖通设备股份有限公司 528244
摘要：随着我国经济的发展，能源日益的紧缺。为了有效的利用能源资源，提高建筑用能源的利用效率，在超高层建筑中设计暖通空调是一个非常好的办法。这样不仅仅可以做到因地制宜合理的利用能源资源，还能创造出舒适的居住环境。改革开放以来，我国城市化进
程不断的加快，随着我国经济的发展，人口的增多使得我国的建筑行业得到了迅猛的发展，与此同时人们的生活水平也有了很大的提升。
正是因为这样使得建筑的中央空调出现了小型化，家庭空调出现了商业化的现象。随着时代的发展，家用中央空调也即将成为未来家用空
调的主流。
关键词：超高层建筑；暖通空调；设计
引言：随着我国社会的发展和科技的不断进步，我国的超高层建筑也越来越多．超高层建筑不仅标志城市综合竞争力的提高，而且象征了我国综合国力的增强．与常规建筑相比，超高层建筑体型巨大、结构复杂、承担功能较多且可容纳较多人员，设计中需注意的问题也
很多。所以设计人员在设计之前应当充分的了解整个建筑的内部构造，需要对建筑当地的环境了如指掌，还要对暖通空调系统施工的用料
市场行情了解准确，才能在设计之前做到心中有数，保证设计的科学性。同时在设计的时候应当始终秉承安全性、经济、环保的三大原则
才能最终称得上是成功且杰出的高层建筑暖通空调系统设计。
1、超高层建筑暖通空调系统设计概述
1.1 超高层建筑暖通空调系统设计定义
超高层建筑的出现，对于城市资源空间日益紧张的情况来说，无疑是达到了良好的缓解与促进城市发展的目的。超高层建筑暖通空调系统设计具体是指，在超高层建筑中通过合理布置管线、水泵等方面的工作，对超高层建筑室内进行供暖、制冷或通风等效果的系统性规
划。超高层建筑暖通空调设计的意义是为了弥补超高层建筑使用中出现的一些缺陷，提升超高层建筑使用舒适度的一种有效设计。
1.2 超高层建筑暖通空调设计的特点
（1）对循环水泵选型具有一定的要求，是超高层建筑暖通设计的第一个特点，这是因为超高层建筑暖通空调系统不像低层建筑那样简单，暖通空调在超高层中首先面临的是循环水压、水力平衡等数据，这些数据通常都需要经过精确计算而定的。
（2）超高层建筑暖通设计的供暖控制入口多是其第二大特点。由于城市商业区、居住区规模的不断扩大，暖通供暖也相应分出更多的片区管理规划，那么在对超高层建筑供暖的时候，都存在这样的情况，那就是供暖会通过一个总的供暖控制入口，连接到超高层每个进入
住户的入口，从而需要对这些入口进行供暖计量、测温等方面的控制性设计。
（3）对空调通风制冷设计具有更高要求。超高层建筑往往都是单面窗户，夏日又受到炙热温度的炙烤，因此进行通风制冷设计的要求相对低层会更高，具体来说就是需要对水泵扬程、冷机效率等方面进行精准设计，同时也要防止浪费设计。
2、超高层建筑暖通空调设计的原则
2.1 可行性原则
在进行暖通空调设计时，可行性原则是必须要坚持的首要原则，只有设计方案具备较强的可行性，才能进行暖通空调的施工。基于此，设计人员在进行暖通空调的设计工作时，应该以相关的规定为基础，保证设计的科学性。同时，暖通空调安装的主要目的就是实现供
暖，在供暖的过程中，会消耗相应的能源，这会在一定程度上造成环境污染，基于此，在进行设计时，还需要充分的考虑环境保护因素。
与其他的建筑物相比，超高层建筑的暖通设计所具备的要求比较高，尤其是湿度和温度两个方面，要求更是高。这样一来，在进行设计的
过程中，就必须要提升设计的可行性。
2.2 可调节性原则
在超高层建筑中，不同的季节对暖通空调温度的要求各不相同，设计人员的设计要充分的考虑这个情况，因此，可调节性原则主要针对的就是暖通空调的使用过程，通过可调节性，保证能够满足不同季节的温度需求。超高层建筑在使用的过程中，环境中会存在影响其使
用的因素，进行暖通设计时要充分的考虑，通过增强暖通空调的荷载能力来降低影响，从而保证空调的正常运转。
2.3 实用性
所谓实用性，主要表现在超高层建筑的暖通入口。对于超高层建筑暖通空调的安装，具备相应的标准规定，具体说来，在暖通入口处，温度计等设备是一定要安装的，同时，还需要对设备的运行状况进行合理的观察。不过，在实际的暖通空调入口施工时，室内暖通入
口的检测设备经常会出现短缺的问题。另外，在进行暖通空调设计时，超高层建筑后期管理的便利性要充分的考虑进去，因此在进行设计
时，室外暖通空调设备的接口设置必须要具备合理性。
3、超高层建筑暖通空调设计要点分析
3.1 空调循环水泵的选型
当前，我国暖通空调在使用的过程中，普遍存在循环水泵容量过大的问题，远远的超出了实际的需要，这样一来，就会出现成本浪费的行为，之所以循环水泵的容量过大，主要是由四个方面的原因来造成的，一是冷负荷在设计时，负荷过大；二是在计算系统循环阻力
时，阻力值过大；三是静水压力的问题；四是系统水力平衡计算问题。基于这四方面的原因，在进行暖通空调设计时，当冷负荷及扬程发
生变化时，循环水泵的容量就应该相应的进行改变，这样一来，在不同的运行条件下，运行要求都可以被很好地满足。
3.2 水力平衡装置
设计者必须要有科学的系统和管路来针对相关流量系统体系进行平衡设置；变流量系统设计中，必须要设置好动态性的压差控制阀来更好的代替系统中出现的动态流量，当然，这除了某些特殊区域的特殊需求外；必须把静态水平衡阀在热力入口上进行设计，将空调系统
调节和水利计算当作核心依据，整体性动态流量平衡阀也是依据此决定的；要将动态平衡电机的调节阀安装在新风机组的管路上，以最大
程度的保证调节工作的完整性。
3.3 空调通风方面 对于不同的建筑物类型，其冷负荷指标都在相应的标准中做出了明确的规定，比如商场类的建筑，在夏季时，冷负荷指标要在
210w/m2--240w/m2之间。不过设计人员在进行设计时，与规定的标准出现了不相符的情况，一般都会比规定的指标高出很多，之所以会产生这种状况，主要是由两方面的因素造成的：一是设计人员在进行设计时，对安全系统的考虑过分充足，从而在计算冷负荷时，就会出现
计算结果偏大的情况；二是设计人员在进行冷负荷设计时，采取的计算方法为负荷指标估算方法，这样一来，由于计算结果偏大，就会导
致制冷机的容量过大，进而造成了严重的成本浪费，也影响了制冷机的运行效率。因此，在进行设计时，还需要充分的注重水泵扬程的问
题，保证设计的合理性，从而使暖通空调具备比较好的通风性能。同时可辅以大堂靠幕墙外围设置地暖进行热保护；在冷热风侵入的阻挡
设施设置方面，可考虑采用设置双门斗或风幕的方式解决。
3.4 防排烟系统设计
目前超高层建筑的烟雾控制措施主要有利用竖井进行排烟、利用空调通风进行排烟、设置机械加压送风防烟系统及利用排风机进行机械排烟。此外，火灾时加压风机、排烟风机、地下层排风（兼排烟）风机以及与之相对应的送风机均启动，其余的空调机、排风机以及
冷、热源系统均停止运行。排烟口（阀）应按所负担防烟分区由消防中心远程或手动就地进行开启控制。火灾时开启相应防火分区内的加
压设备，保证疏散通道的安全通畅，同时启动相应区域的排烟补风设备。
3.5 供暖
超高层建筑的暖通入口入户装置主要是依靠采暖通风和空气调节设计规定的，采暖系统在热力入口的供回水总管上安装压力表、温度计，在一定条件允许下可以设置热量计。我们在施工中，基于减少焊缝加热次数，减少焊接变形，提高焊接速度的考虑，在中幅板焊缝的
焊接过程中使用新工艺，将中幅板焊缝的填充、盖面焊接一次完成。
3.6 焊接变形的矫正
虽然采取设计和工艺的预防措施可减少焊接变形，但焊接变形是不可避免的，为了更有效地控制焊接变形，在焊接后可采用机械矫正法和火焰矫正法进行矫正。机械矫正法控制罐底变形的原理：利用外使受力部位产生冷塑性拉伸变形，将尺寸较短部位加以伸展，使之与
尺寸较长部位相适应，从而恢复所要求的外形。罐底机械矫正的方法主要有沿着焊缝及其热影响区锻打的锤击法，锤击方向由外向内，锤
击点由外到内逐渐减少，这样有利于伸长，反之，伸长受阻碍，底板越受锤击其变形越大。但在施工时要注重防冷脆而引起焊缝断裂。
火焰矫正法是对罐底的不均匀加热，产生热塑性压缩变形，使受热部位冷却后收缩，以抵消焊接变形。罐底火焰矫正方法主要有点状加热法和线状加热法，加热顺序由内向外，加热量应逐渐减少，有利于收缩，且符合外圈收缩量小内圈收缩量大的机理；加热温度控制在
相变温度以上30℃--50℃，使收缩量最大，但过高的温度会钢材组织晶粒粗大，产生较大的残余应力，大大降低底板的力学性能和承载能
力。
4、结论
通过上文的分析，我们可以看到超高层建筑暖通空调系统的设计对于超高层建筑设计施工的成败非常关键，这也同时关乎未来建筑的安全和居住人员的身心健康，所以设计人员在设计之前应当充分的了解整个建筑的内部构造，需要对建筑当地的环境了如指掌，还要对暖
通空调系统施工的用料市场行情了解准确，才能在设计之前做到心中有数，保证设计的科学性。
参考文献：
[1]沈阳某商业综合体暖通空调系统设计[J].周慧鑫.建筑热能通风空调.2017（07）
[2]大连某超高层建筑暖通空调系统设计[J].肖小野.建筑热能通风空调.2017（01）
[3]超高层建筑暖通空调系统设计探讨[J].赵国春，孙金栋，刘伟.北京建筑大学学报.2015（01）
[4]大连某超高层建筑暖通空调系统设计[J].肖小野.建筑热能通风空调.2017（01）
[5]关于超高层建筑暖通专业设计与节能运行问题的探讨[J].魏园园，李思聪，侯倩.陕西建筑.2014（01）
住宅暖通空调系统设计
住宅暖通空调系统设计
摘要：本次设计主要是对济南某13号高层住宅楼第十一层B户型住宅暖通中央空调系统进行了初步设计，通过五章节的内容对其进行了简单的介绍，其中主要包括：住宅建筑设计的基本条件和依据、夏季的冷负荷计算、冬季的热负荷计算、供暖系统设计、空调系统设计。
关键词：夏季冷负荷；冬季热负荷；供暖系统
引言
现代社会发展过程中，中国建筑工程在慢慢朝着 大、高与应用功能复杂的建筑形式发展，尽管节约了土 地资源，为人们带来了舒适、便捷、安全的使用空间，但 对建筑设计提出了严格的要求。在这之中，暖通空调 系统设计是高层建筑设计中的重难点部分。暖通空调 系统主要是调节室内温度的，假设系统设计缺乏合理 性，那么就会造成能耗增加、舒适度削弱等问题发生， 继而影响到居民对建筑的使用感。此次就针对高层建 筑暖通系统设计相关问题展开了研究与论述，旨在提 升暖通空调系统设计质量，防止系统运行能耗增加，影 响居民正常工作与生活。
一、暖通空调简介
暖通空调是指在住宅建设过程中，对室内空气、暖气和空气进行调节的一种装置。随着各个学科的不断发展，采暖系统在近几年的发展和发展中也得到了广泛的运用。由于传统的暖通调节方式已经不能适应现代住宅的要求，所以在学者的不断探索下，采用了变流量控制和变流量控制技术。通过对电控阀门和气门的严密控制，达到了住宅的高层建筑内的温度调控和调节。通过对传感器、控制器等元件的深入研究，不断利用其性能来控制暖通空调的阀门，进而形成了一个分布式的控制系统，使得暖通空调的分散控制得到了有效的实施；加强对冷气的调节。通过对不同资料的认真调查和分析，得出结论：新风引入、降温、过滤处理是暖通空调处理空气的全过程。随着暖通空调的不断发展，增加了符合时代发展特点的电子收尘器和增湿机。先将飘扬在空中的粉尘和飘浮物全部吸收，然后再进行彻底的净化。而前者可以使居民的生活环境中的空气含水量保持在40%以上，从而提高居民的生活质量。
合肥某超高层酒店空调供冷、供热系统方案
０ 年第 删（总第４ｏ巷 弟 删’ 建筑节能 Ｎｏ．７ ｉｎ ２０１２（ＴｏｔＭ Ｎｏ．２５７，Ｖｏ１．４０） ■暖蛆与．仝调 ＨＥＡＴＩＮＧ．ＶＥＮＴＩＬＡＴＩＮＧ＆ＡＩＲ ＣＯＮＤＩＴＩＯＮＩＮＧ
ｄｏｉ：１０．３９６９￣．ｉｓｓｎ．１６７３－７２３７．２０１２．０７．０１ １
合肥某超高层酒店空调供冷、供热系统方案
李红英，，李凯 ，王博・
（１耽阳新大陆建筑设计有限公司，沈阳 ｌ １０００４：２．沈阳市规划设计院，沈阳 １ １０００４）
摘要： 空调用冷热源方式、水系统压力分区及设备承压问题是暖通专业在超高层建筑设计中的重点及难点 在满足经济合理的前提
下，确定合理的设计方案，是确保超高层建筑空调系统安全运行及系统方便维护的关键。 关键词： 超高层建筑； 空调冷源； 空调热源； 水系统； 压力分区； 设备承压； 工作压力
中图分类号：ＴＵ８３１ 文献标志码： Ａ 文章编号： １６７３—７２３７（２０１２）０７・００３５－０４
ＨＶＡＣ Ｓｃｈｅｍｅ ｏｆ Ａ Ｓｕｐｅｒ—ｈｉｇｈ—ｒｉｓｅ Ｈｏｔｅｌ ｉｎ Ｈｅｆｅｉ
ＬＩＨｏｎｇ－ｙｉｎｇ ，ＬＩＫａｉ ＷＡＮＧＢｏ
（１．Ｓｈｅｎｙａｎｇ Ｎｅｗ Ｗｏｒｌｄ Ａｒｃｈｉｔｅｃｔｕｒａｌ Ｄｅｓｉｇｎｉｎｇ Ｃｏ．Ｌｔｄ．，Ｓｈｅｎｙａｎｇ １ １０００４，Ｃｈｉｎａ；
２．Ｓｈｅｎｙａｎｇ Ｕｒｂａｎ Ｐｌａｎｎｉｎｇ Ｄｅｓｉｇｎ＆Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ，Ｓｈｅｎｙａｎｇ １ １０００４，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａ ｉｒ ｃｏｎｄｉｔｉｏｎｉｎｇ ｈｅａｔ ａｎｄ ｃｏｌｄ ｓｏｕｒｃｅｓ，ｖｅｒｔｉｃａｌ ｚｏｎｉｎｇ ｏｆ ｗａｔｅｒ ｓｙｓｔｅｍ ａｎｄ ｄｅｖｉｃｅｓ ｂｅａｒｉｎｇ ｐｒｏｂｌｅｍｓ ａｒｅ ｋｅｙ ｐｏｉｎｔｓ ａｎｄ ｄｉｆａ－ ｃｕｌｔ ｐｏｉｎｔｓ ｏｆ ＨＶＡ Ｃ ｉｎ ｔｈｅ ｓｕｐｅｒ—ｈｉｇｈ—ｒｉｓｅ ｂｕｉｌｄｉｎｇ ｄｅｓｉｇｎ．Ｂｙ ｍｅｅｔｉｎｇ ｔｈｅ ｅｃｏｎｏｍｉｃ ｒｅａｓｏｎａｂ ｔｈｅ ｂｅｓｔ ｄｅｓ ｎ ｓｃｈｅｍｅ ａｓｃｅｒｔａｉｎｅｄ ｉｓ ｃＦｎ— ｃｉａｌ ｔｏ ｅｎｓｕｒｅ ｔｈｅ ａｉｒ ｃｏｎｄｉｔｉｏｎｉｎｇ ｓｙｓｔｅｍ ｒｕｎｎｉｎｇ ｓ ｌｙ ａｎｄ ｅａｓｙ ｔｏ ｍａｉｎｔｅｎａｎｃｅ ｔｈｅ ｓｙｓｔｅｍ．
超高层写字楼中央空调系统设计
超高层写字楼中央空调系统设计
摘要：随着国内房地产开发由住宅开发向商业地产开发转型，商业写字楼工程的开发建设迎来了一个高峰期。大型商业写字楼，如何做好空调系统的设计，给办公人群提供一个舒适、节能的办公环境，是商业写字楼必须解决的重要课题。本文参照珠海某超高层商业写字楼中央空调系统的实际案例，介绍了中央空调系统形式、空调冷源及水系统、新风、回风及排风量的确定及新风处理。阐述了中央空调系统，给出了相关的节能环保措施。
关键词：商业写字楼；中央空调系统；节能措施
1.工程实例概况
本工程位于广东省珠海市。建筑总面积276364.10㎡，建筑总高度196.8m，地上建筑四十八层，为一类公共建筑。地下室共四层，四层均为汽车库、自行车库及设备用房；地上部分为单核心筒板式带两层裙房的高层建筑，首二层为大堂及商业，三至四十八层为标准层办公楼，其中十二层、二十四层、三十六层为避难层。
2.中央空调系统
本工程空调面积约为87932㎡，设计采用中央空调集中式供冷系统，冷源由市政管网提供6℃/9℃冷冻水，办公楼根据建筑高度以及其功能和使用时段不同，冷冻水系统从24层避难层将该大楼分为高、低区两个部分。其中办公楼首二层大堂及商业部分采用全空气空调系统，三层以上（避难层除外）末端采用风机盘管+新风空调系统，电梯机房等设备房区域采用VRV空调系统。
2.1 空调负荷计算
气象参数参考广东省广州市，室内设计参数如下：
说明：冷冻水泵选用变频双吸离心泵，其流量与板式换热器容量相匹配。
2.2.2水系统设计
水系统中，冷冻水立管布置成同程式；首二层水平管布置成异程式，三层以上标准层布置成同程式。在冷冻水系统的供回水管的最高处或局部高点设自动排气阀DN20，最低处设置手动泄水阀DN50。
超高层建筑空调系统中温湿度独立控制设计方法
科技创新与应用ｌ ２０１３年第３６期 建筑科学
超高层建筑空调系统中温湿度独立控制设计方法
李贺 魏建勋
（广州番禺雅居乐房地产开发有限公司，广东广州５１１４４２）
摘要：文章结合超高层建筑实例，介绍了其空调系统设计中引入温湿度独立控制技术的设计方法，详细分析了温度控制系统和 湿度控制系统设计计算和设备选型要点，分别介绍了该工程中温度控制系统和湿度控制系统的选型。
关键词：超高层建筑；暖通空调；温湿度独立控制；设备选型
引言 ２００１年美国大规模发生炭疽菌事件、２００３年全球范围内ＳＡＲＳ
疫情蔓延、国内空调系统二次污染超标等现状致使人们对传统空调 系统的安全性提出质疑＿１］。由我国科研人员提出，目前在国内外迅速
发展的空调系统温湿度独立控制设计方法已在多项工程中得到应
用 。温湿度独立控制系统的设计方法较常规空调系统不同，其将温 度和湿度控制系统分开，具有更加灵活的调控优势和节能潜力［３１，目
前该技术的应用和研究多集中于中高层，对空调系统要求更加严格 的超高层建筑的设计方法研究较少。本文重点介绍温湿度独立控制
技术在超高层建筑空调系统中的设计方法，结合实例探讨其应用效
图１办公楼标准层空调平面图 果。 １建筑概况 上海某超高层办公楼平面图如图１所示，该建筑地上共４８层，
总高度２３２ｍ，办公楼总建筑面积１８００００ｍ２，其中地下３层，建筑面 积４８０００ｍ ，用于停车场、员工办公及机械设备等。办公楼周边为６
层裙房，用于会议、餐饮及商场，主楼首层和２层布置门厅及机械设
备。
超高层建筑空调系统的科学设计往往能够做到较大效果的节
能目的，从而节约社会资源。综合国内外已有的暖通空调设计经验， 本项目采用温度和湿度独立控制的暖通空调设计布置方法，将用于
处理显热系统同处理湿度系统分开，协调完成办公楼内的温度和湿 度控制。考虑到环境条件和自身建筑特色需要，该建筑暖通空调中
主要管道位置如图１建筑平面图所示。 ２空调系统中温湿度独立控制操作原理

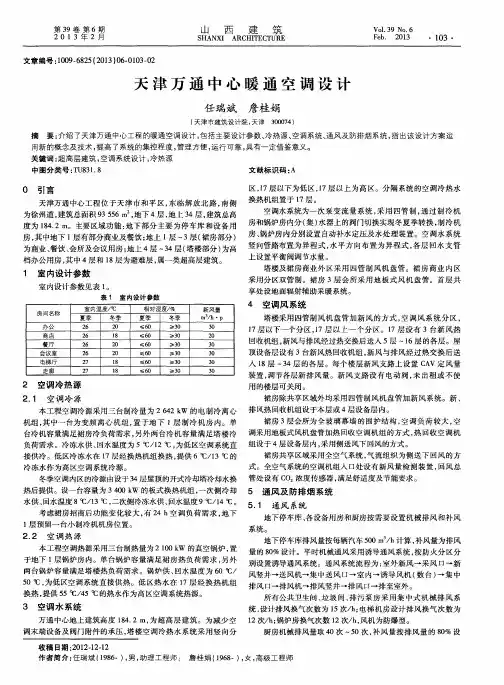

天津万通中心暖通空调设计
